OPEL CORSA E 2019 Manuale di uso e manutenzione (in Italian)

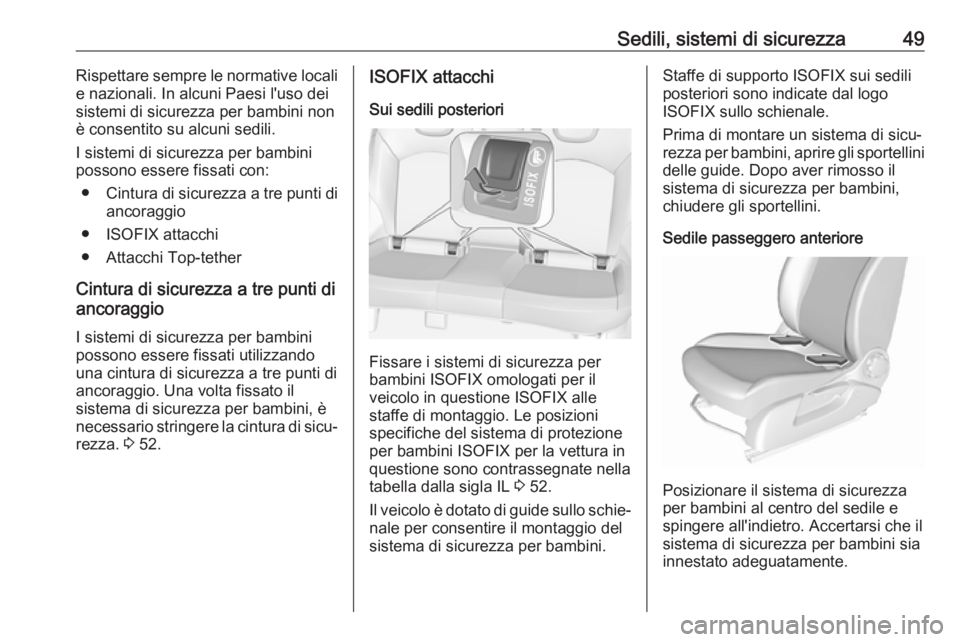

Sedili, sistemi di sicurezza49Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su alcuni sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Attacchi Top-tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio. Una volta fissato il
sistema di sicurezza per bambini, è
necessario stringere la cintura di sicu‐
rezza. 3 52.ISOFIX attacchi
Sui sedili posteriori
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio. Le posizioni
specifiche del sistema di protezione
per bambini ISOFIX per la vettura in
questione sono contrassegnate nella
tabella dalla sigla IL 3 52.
Il veicolo è dotato di guide sullo schie‐
nale per consentire il montaggio del
sistema di sicurezza per bambini.
Staffe di supporto ISOFIX sui sedili
posteriori sono indicate dal logo
ISOFIX sullo schienale.
Prima di montare un sistema di sicu‐
rezza per bambini, aprire gli sportellini delle guide. Dopo aver rimosso il
sistema di sicurezza per bambini,
chiudere gli sportellini.
Sedile passeggero anteriore
Posizionare il sistema di sicurezza
per bambini al centro del sedile e
spingere all'indietro. Accertarsi che il
sistema di sicurezza per bambini sia
innestato adeguatamente.

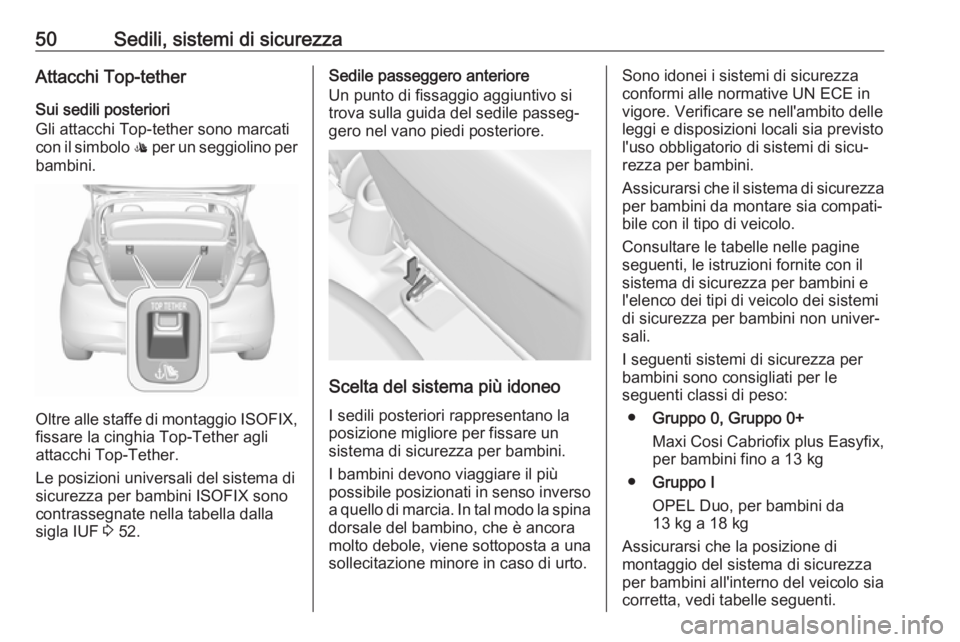

50Sedili, sistemi di sicurezzaAttacchi Top-tether
Sui sedili posteriori
Gli attacchi Top-tether sono marcati
con il simbolo : per un seggiolino per
bambini.
Oltre alle staffe di montaggio ISOFIX,
fissare la cinghia Top-Tether agli
attacchi Top-Tether.
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla
sigla IUF 3 52.
Sedile passeggero anteriore
Un punto di fissaggio aggiuntivo si
trova sulla guida del sedile passeg‐
gero nel vano piedi posteriore.
Scelta del sistema più idoneo
I sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono viaggiare il più
possibile posizionati in senso inverso
a quello di marcia. In tal modo la spina
dorsale del bambino, che è ancora
molto debole, viene sottoposta a una sollecitazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Consultare le tabelle nelle pagine
seguenti, le istruzioni fornite con il
sistema di sicurezza per bambini e
l'elenco dei tipi di veicolo dei sistemi di sicurezza per bambini non univer‐
sali.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
● Gruppo 0, Gruppo 0+
Maxi Cosi Cabriofix plus Easyfix, per bambini fino a 13 kg
● Gruppo I
OPEL Duo, per bambini da
13 kg a 18 kg
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.

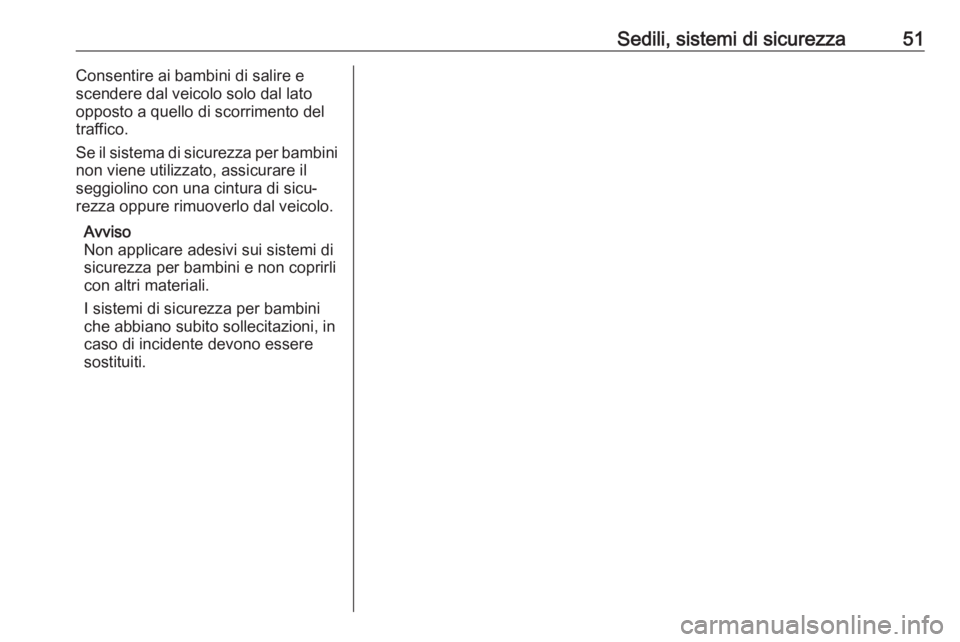

Sedili, sistemi di sicurezza51Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

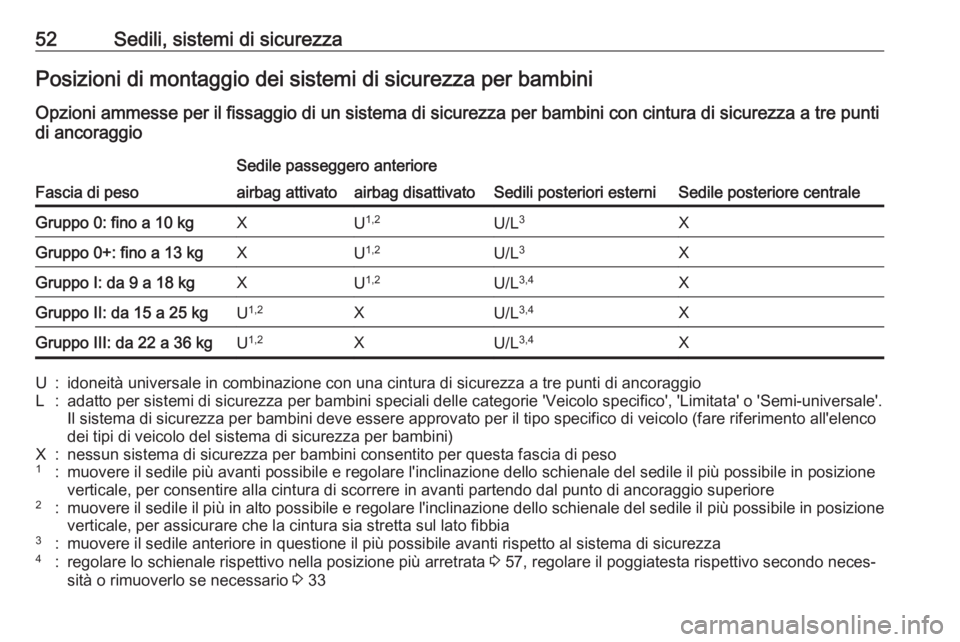

52Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1,2U/L 3XGruppo 0+: fino a 13 kgXU1,2U/L 3XGruppo I: da 9 a 18 kgXU1,2U/L 3,4XGruppo II: da 15 a 25 kgU1,2XU/L 3,4XGruppo III: da 22 a 36 kgU1,2XU/L 3,4XU:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare lo schienale rispettivo nella posizione più arretrata 3 57, regolare il poggiatesta rispettivo secondo neces‐
sità o rimuoverlo se necessario 3 33

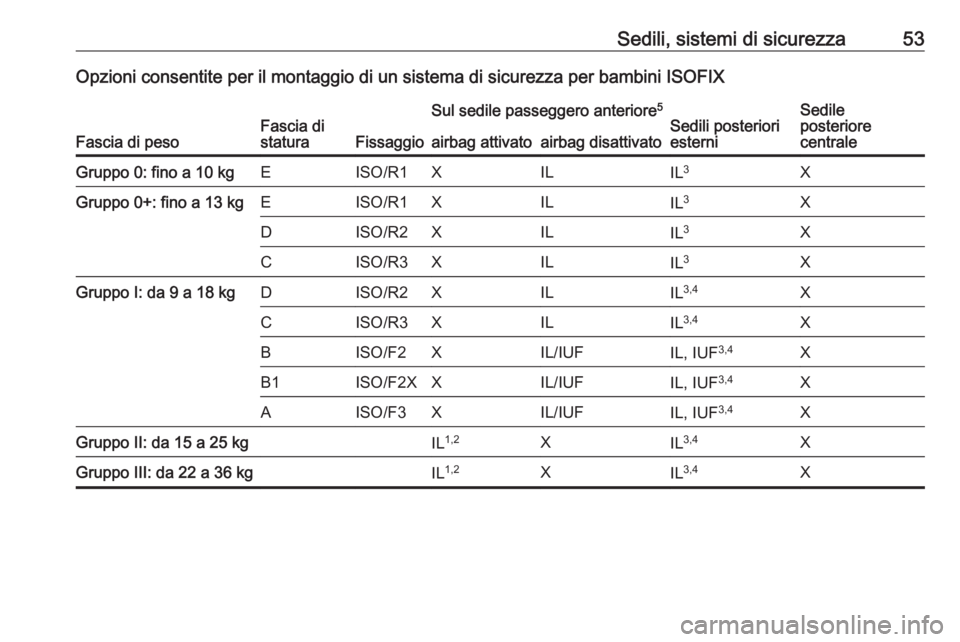

Sedili, sistemi di sicurezza53Opzioni consentite per il montaggio di un sistema di sicurezza per bambini ISOFIX
Fascia di pesoFascia di
staturaFissaggio
Sul sedile passeggero anteriore 5Sedili posteriori
esterniSedile
posteriore
centraleairbag attivatoairbag disattivatoGruppo 0: fino a 10 kgEISO/R1XILIL 3XGruppo 0+: fino a 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGruppo I: da 9 a 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XGruppo II: da 15 a 25 kgIL1,2XIL3,4XGruppo III: da 22 a 36 kgIL 1,2XIL3,4X

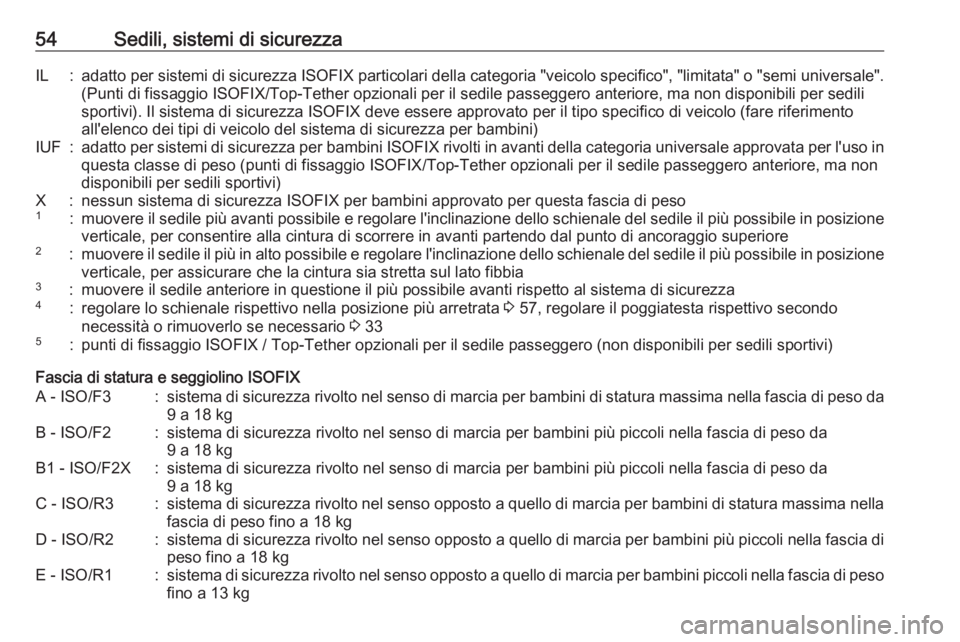

54Sedili, sistemi di sicurezzaIL:adatto per sistemi di sicurezza ISOFIX particolari della categoria "veicolo specifico", "limitata" o "semi universale".
(Punti di fissaggio ISOFIX/Top-Tether opzionali per il sedile passeggero anteriore, ma non disponibili per sedili
sportivi). Il sistema di sicurezza ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferimento
all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX rivolti in avanti della categoria universale approvata per l'uso in
questa classe di peso (punti di fissaggio ISOFIX/Top-Tether opzionali per il sedile passeggero anteriore, ma non disponibili per sedili sportivi)X:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare lo schienale rispettivo nella posizione più arretrata 3 57, regolare il poggiatesta rispettivo secondo
necessità o rimuoverlo se necessario 3 335:punti di fissaggio ISOFIX / Top-Tether opzionali per il sedile passeggero (non disponibili per sedili sportivi)
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a 18 kgB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg

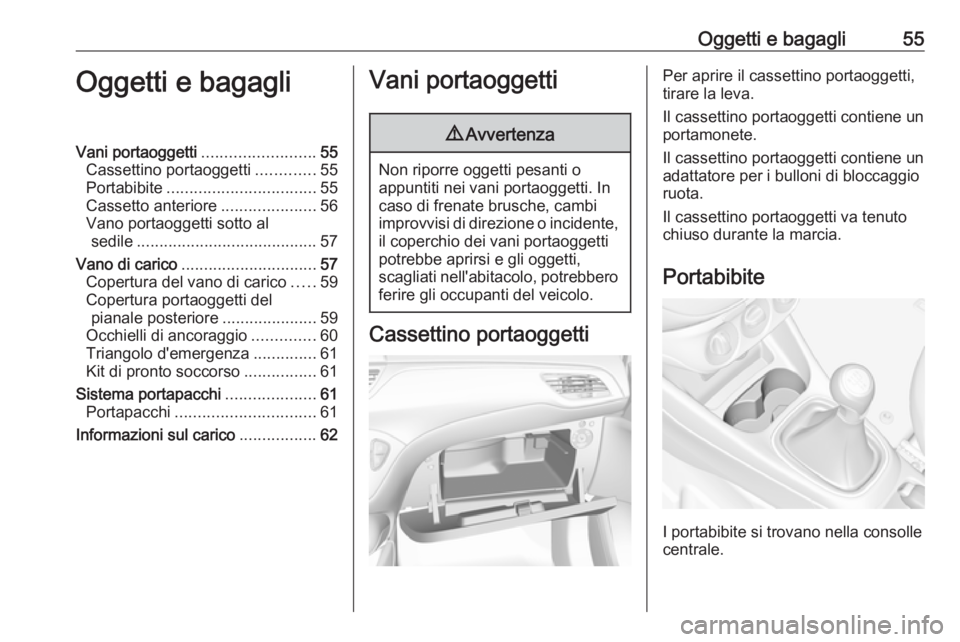

Oggetti e bagagli55Oggetti e bagagliVani portaoggetti.........................55
Cassettino portaoggetti .............55
Portabibite ................................. 55
Cassetto anteriore .....................56
Vano portaoggetti sotto al sedile ........................................ 57
Vano di carico .............................. 57
Copertura del vano di carico .....59
Copertura portaoggetti del pianale posteriore .....................59
Occhielli di ancoraggio ..............60
Triangolo d'emergenza ..............61
Kit di pronto soccorso ................61
Sistema portapacchi ....................61
Portapacchi ............................... 61
Informazioni sul carico .................62Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti
Per aprire il cassettino portaoggetti,
tirare la leva.
Il cassettino portaoggetti contiene un
portamonete.
Il cassettino portaoggetti contiene un
adattatore per i bulloni di bloccaggio ruota.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.

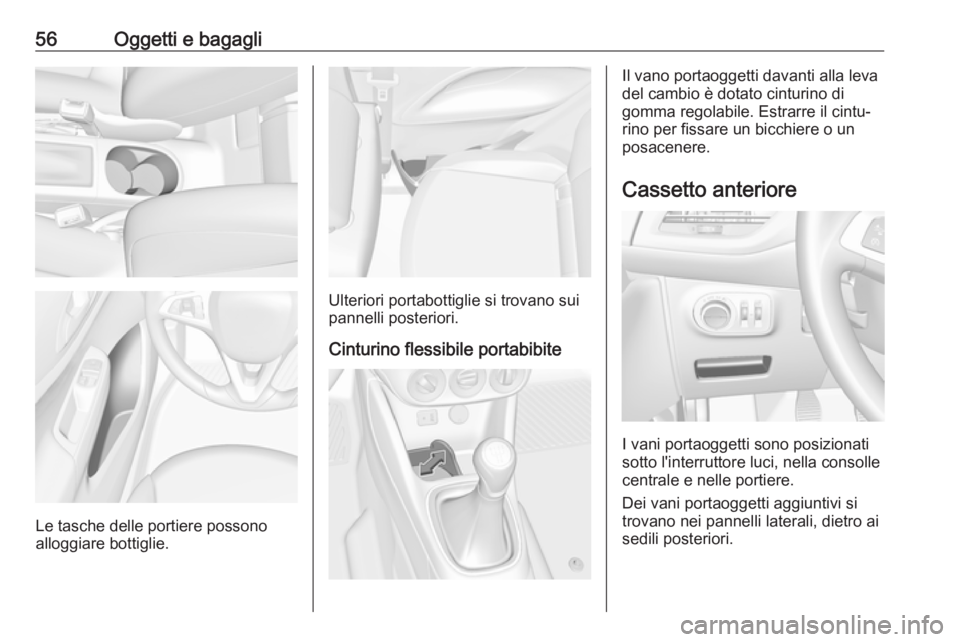

56Oggetti e bagagli
Le tasche delle portiere possono
alloggiare bottiglie.
Ulteriori portabottiglie si trovano sui
pannelli posteriori.
Cinturino flessibile portabibite
Il vano portaoggetti davanti alla leva
del cambio è dotato cinturino di
gomma regolabile. Estrarre il cintu‐
rino per fissare un bicchiere o un
posacenere.
Cassetto anteriore
I vani portaoggetti sono posizionati
sotto l'interruttore luci, nella consolle
centrale e nelle portiere.
Dei vani portaoggetti aggiuntivi si trovano nei pannelli laterali, dietro ai
sedili posteriori.

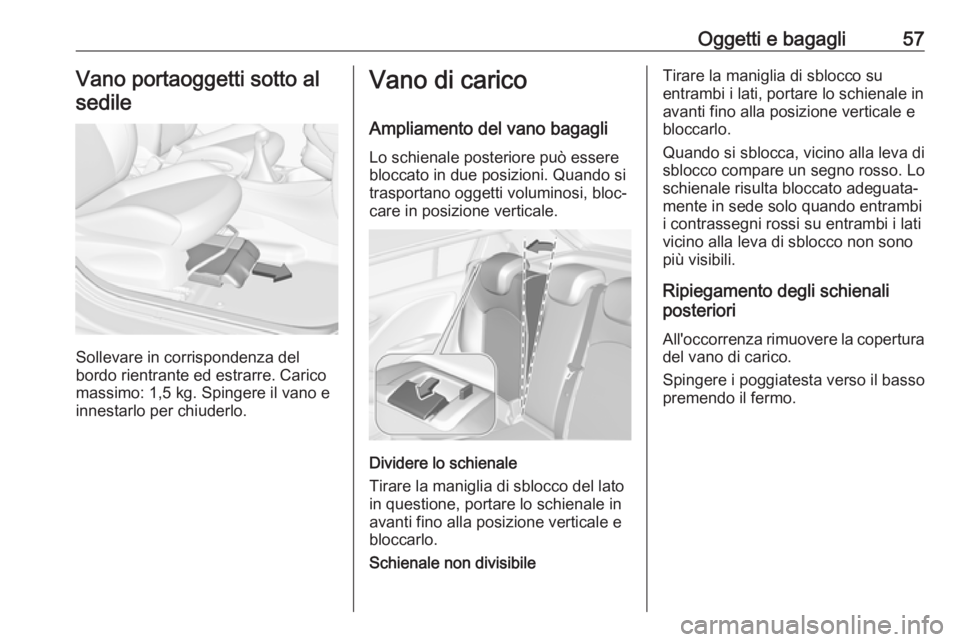

Oggetti e bagagli57Vano portaoggetti sotto alsedile
Sollevare in corrispondenza del
bordo rientrante ed estrarre. Carico
massimo: 1,5 kg. Spingere il vano e innestarlo per chiuderlo.
Vano di carico
Ampliamento del vano bagagli
Lo schienale posteriore può essere
bloccato in due posizioni. Quando si trasportano oggetti voluminosi, bloc‐
care in posizione verticale.
Dividere lo schienale
Tirare la maniglia di sblocco del lato
in questione, portare lo schienale in
avanti fino alla posizione verticale e
bloccarlo.
Schienale non divisibile
Tirare la maniglia di sblocco su
entrambi i lati, portare lo schienale in
avanti fino alla posizione verticale e
bloccarlo.
Quando si sblocca, vicino alla leva di
sblocco compare un segno rosso. Lo
schienale risulta bloccato adeguata‐
mente in sede solo quando entrambi
i contrassegni rossi su entrambi i lati
vicino alla leva di sblocco non sono
più visibili.
Ripiegamento degli schienali
posteriori
All'occorrenza rimuovere la copertura
del vano di carico.
Spingere i poggiatesta verso il basso
premendo il fermo.

58Oggetti e bagagli
Inserire le cinture di sicurezza nei
supporti laterali per evitare eventuali
danni. Durante il ribaltamento dello
schienale, le cinture di sicurezza devono seguirne il movimento.
Dividere lo schienale
Tirare la maniglia di sblocco del lato
in questione e ripiegarla in basso
sull'imbottitura del sedile.
Schienale non divisibile
Tirare la maniglia di sblocco di
entrambi i lati e ripiegarla in basso
sull'imbottitura del sedile.Se il veicolo viene caricato posterior‐
mente, estrarre la cinghia di sicurezza dalla guida dello schienale del sedilee inserire la piastra di chiusura nell'al‐ loggiamento come mostrato in figura.
Per alzarli, sollevare lo schienale e
portarlo in posizione verticale fino ad
udire il rumore dello scatto in sede.
Verificare che le cinture di sicurezza
dei sedili esterni siano inserite nelle
rispettive guide.Lo schienale risulta bloccato adegua‐ tamente in sede solo quando
entrambi i contrassegni rossi su
entrambi i lati vicino alla leva di
sblocco non sono più visibili.
9 Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.
