OPEL CORSA E 2019 Uporabniški priročnik

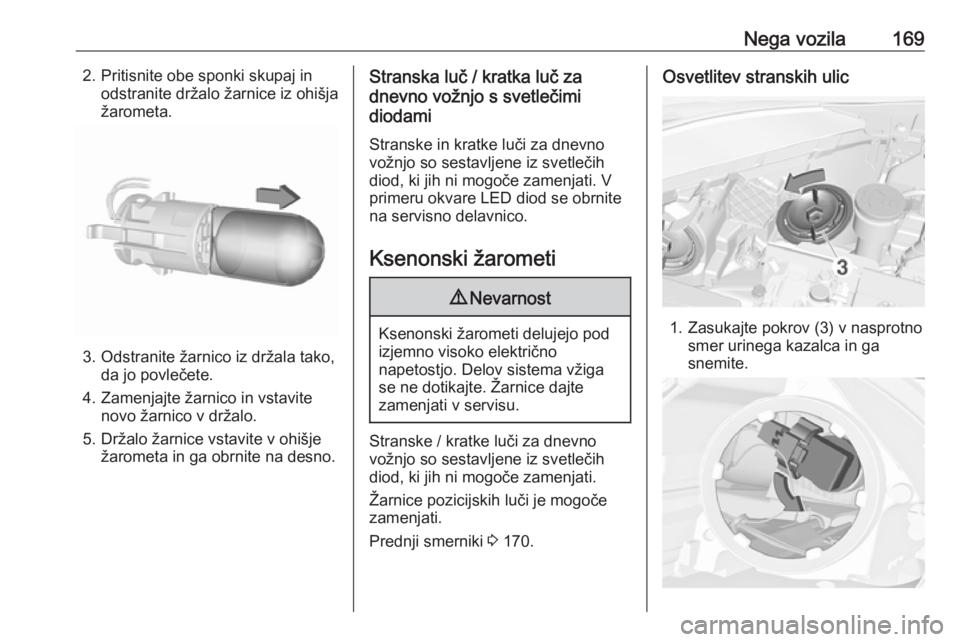

Nega vozila1692. Pritisnite obe sponki skupaj inodstranite držalo žarnice iz ohišja
žarometa.
3. Odstranite žarnico iz držala tako, da jo povlečete.
4. Zamenjajte žarnico in vstavite novo žarnico v držalo.
5. Držalo žarnice vstavite v ohišje žarometa in ga obrnite na desno.
Stranska luč / kratka luč za
dnevno vožnjo s svetlečimi
diodami
Stranske in kratke luči za dnevno vožnjo so sestavljene iz svetlečih diod, ki jih ni mogoče zamenjati. V
primeru okvare LED diod se obrnite
na servisno delavnico.
Ksenonski žarometi9 Nevarnost
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Stranske / kratke luči za dnevno
vožnjo so sestavljene iz svetlečih diod, ki jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Prednji smerniki 3 170.
Osvetlitev stranskih ulic
1. Zasukajte pokrov (3) v nasprotno
smer urinega kazalca in ga
snemite.

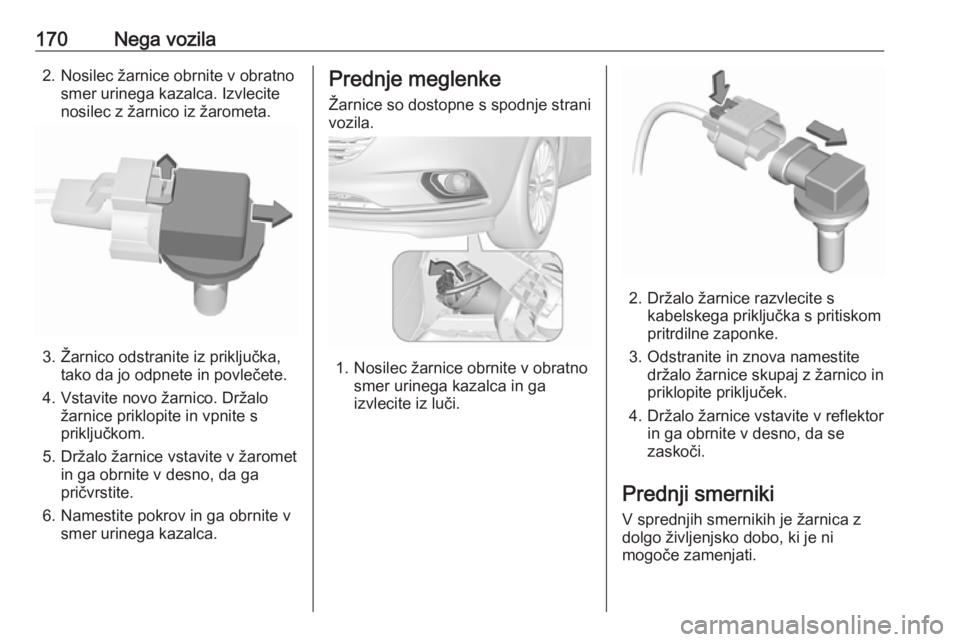

170Nega vozila2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico odstranite iz priključka, tako da jo odpnete in povlečete.
4. Vstavite novo žarnico. Držalo žarnice priklopite in vpnite s
priključkom.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno, da ga
pričvrstite.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednje meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Prednji smerniki
V sprednjih smernikih je žarnica z
dolgo življenjsko dobo, ki je ni
mogoče zamenjati.

Nega vozila171V primeru okvare žarnice z dolgo
življenjsko dobo se obrnite na
servisno delavnico.

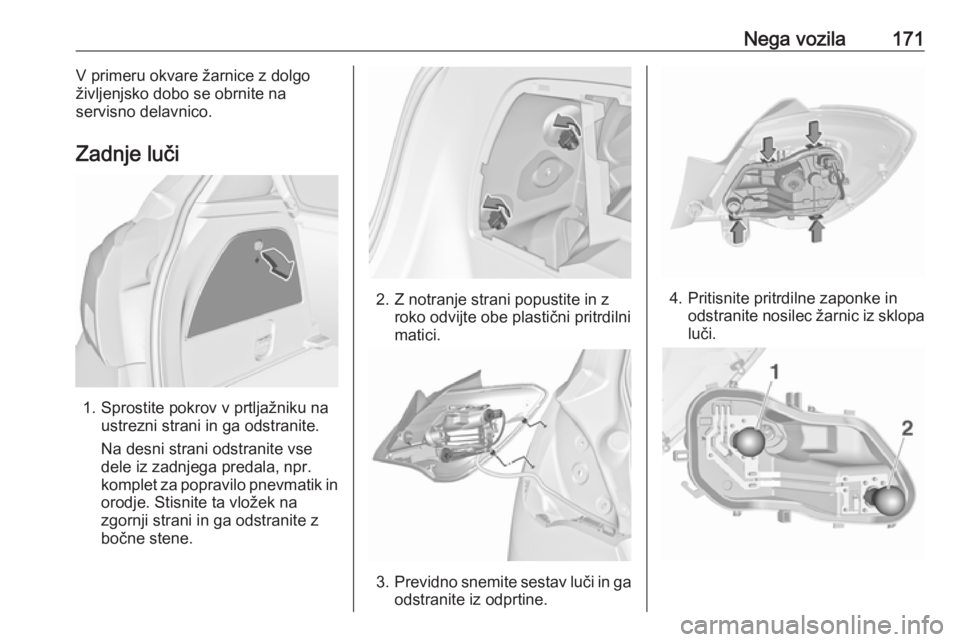

Zadnje luči
1. Sprostite pokrov v prtljažniku na ustrezni strani in ga odstranite.
Na desni strani odstranite vse
dele iz zadnjega predala, npr.
komplet za popravilo pnevmatik in orodje. Stisnite ta vložek na
zgornji strani in ga odstranite z
bočne stene.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite pritrdilne zaponke in odstranite nosilec žarnic iz sklopaluči.

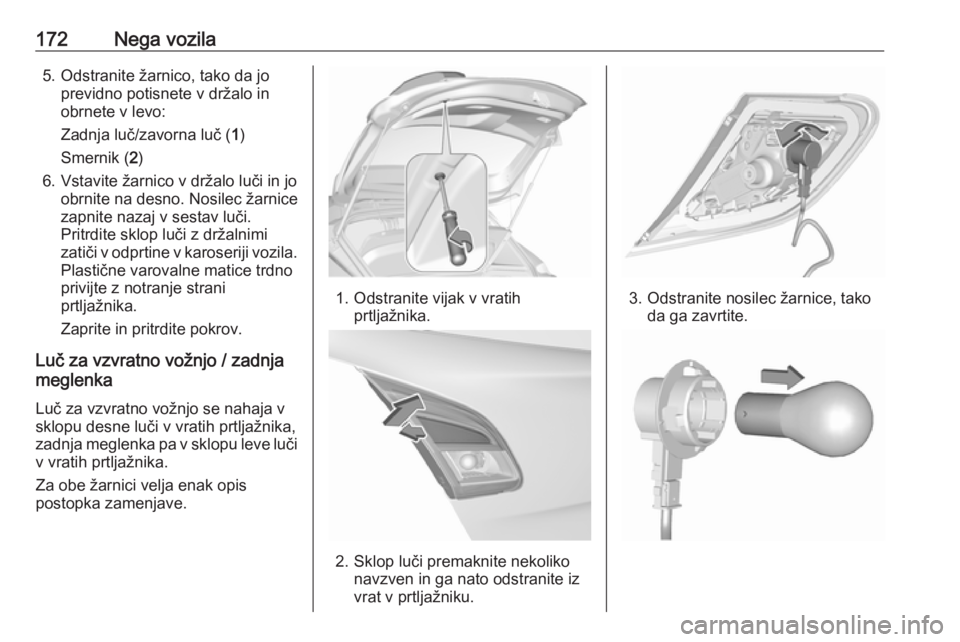

172Nega vozila5. Odstranite žarnico, tako da joprevidno potisnete v držalo in
obrnete v levo:
Zadnja luč/zavorna luč ( 1)
Smernik ( 2)
6. Vstavite žarnico v držalo luči in jo obrnite na desno. Nosilec žarnice
zapnite nazaj v sestav luči.
Pritrdite sklop luči z držalnimi
zatiči v odprtine v karoseriji vozila.
Plastične varovalne matice trdno
privijte z notranje strani
prtljažnika.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo / zadnja
meglenka
Luč za vzvratno vožnjo se nahaja v
sklopu desne luči v vratih prtljažnika,
zadnja meglenka pa v sklopu leve luči v vratih prtljažnika.
Za obe žarnici velja enak opis
postopka zamenjave.
1. Odstranite vijak v vratih prtljažnika.
2. Sklop luči premaknite nekoliko navzven in ga nato odstranite iz
vrat v prtljažniku.
3. Odstranite nosilec žarnice, tako da ga zavrtite.

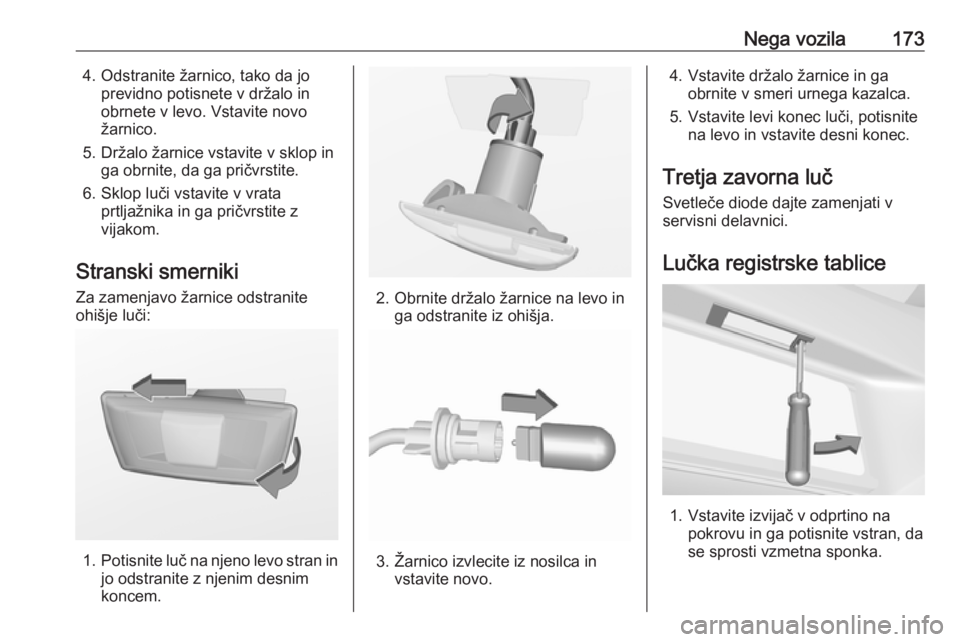

Nega vozila1734. Odstranite žarnico, tako da joprevidno potisnete v držalo in
obrnete v levo. Vstavite novo
žarnico.
5. Držalo žarnice vstavite v sklop in ga obrnite, da ga pričvrstite.
6. Sklop luči vstavite v vrata prtljažnika in ga pričvrstite z
vijakom.
Stranski smerniki Za zamenjavo žarnice odstraniteohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Tretja zavorna luč
Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

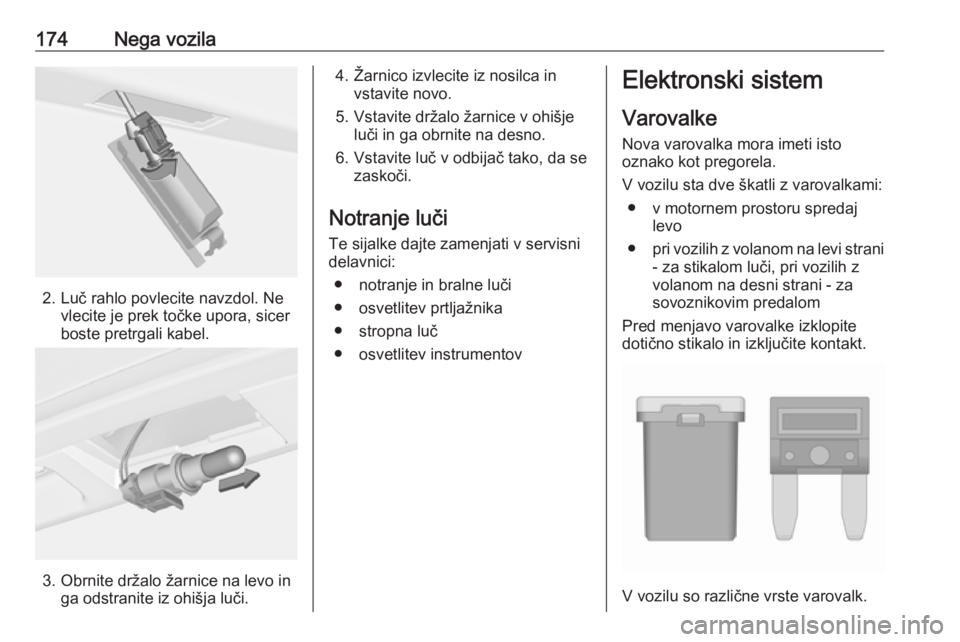

174Nega vozila
2. Luč rahlo povlecite navzdol. Nevlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči
● osvetlitev prtljažnika
● stropna luč
● osvetlitev instrumentovElektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
- za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.

Nega vozila175

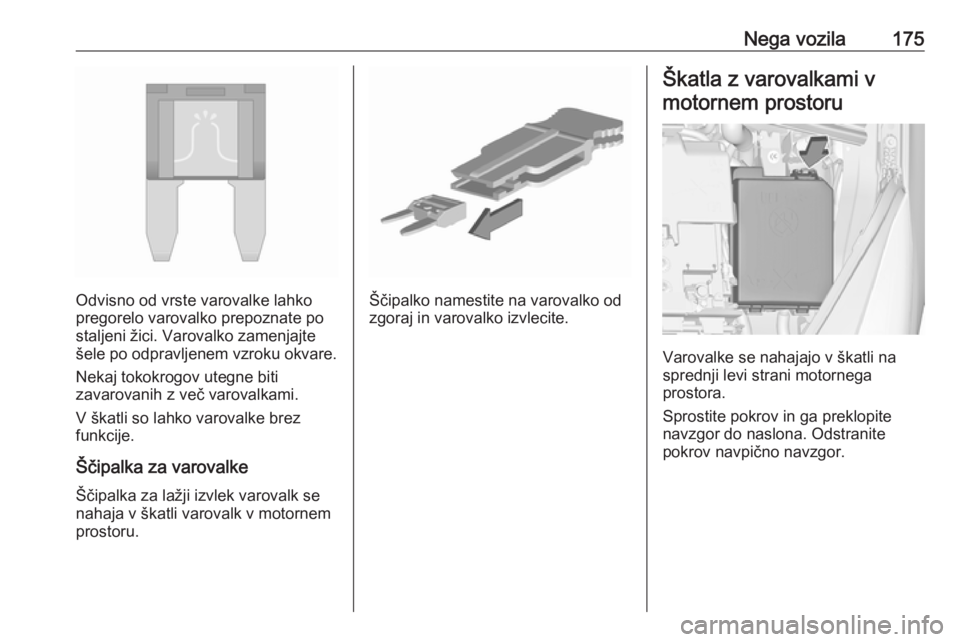

Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

176Nega vozilaŠt.Tokokrog1–2–3Senzor akumulatorja4Krmilni modul podvozja, črpalka
za gorivo5ABS6Leva kratka luč in luči za dnevno
vožnjo, ksenonska dolga luč7–8Krmilni modul LPG9Krmilni modul karoserije10Višinska nastavitev žarometov11Zadnji brisalec12Ogrevano zadnje steklo13Desna kratka luč in luč za
dnevno vožnjo14Ogrevano zunanje ogledalo15–16Komplet ojačevalnika zavorŠt.Tokokrog17Signal kontakta/vodna črpalka18Motorni računalnik19Črpalka za gorivo20–21Elektromagneti motorja, senzorji
motorja22–23Vžigalne tuljave/šobe za vbriz‐
gavanje goriva24Sistem za pranje25–26Senzorji motorja27Upravljanje motorja28Motorni računalnik29Motorni računalnik30Motorni računalnik31Dolga luč na levi, ksenonska
kratka luč na levi32Dolga luč na desni, ksenonska
kratka luč na desni

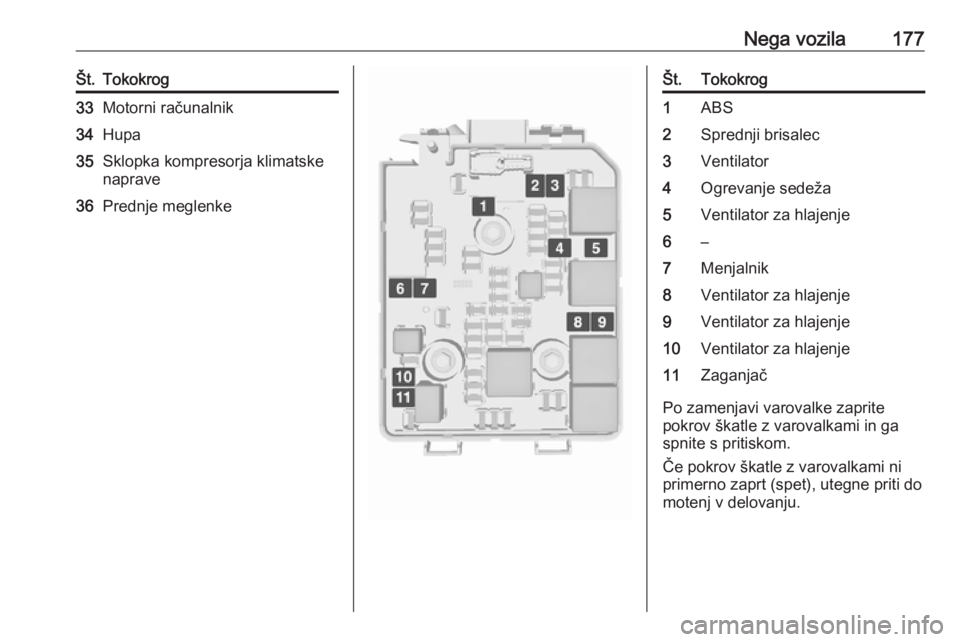

Nega vozila177Št.Tokokrog33Motorni računalnik34Hupa35Sklopka kompresorja klimatske
naprave36Prednje meglenkeŠt.Tokokrog1ABS2Sprednji brisalec3Ventilator4Ogrevanje sedeža5Ventilator za hlajenje6–7Menjalnik8Ventilator za hlajenje9Ventilator za hlajenje10Ventilator za hlajenje11Zaganjač
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

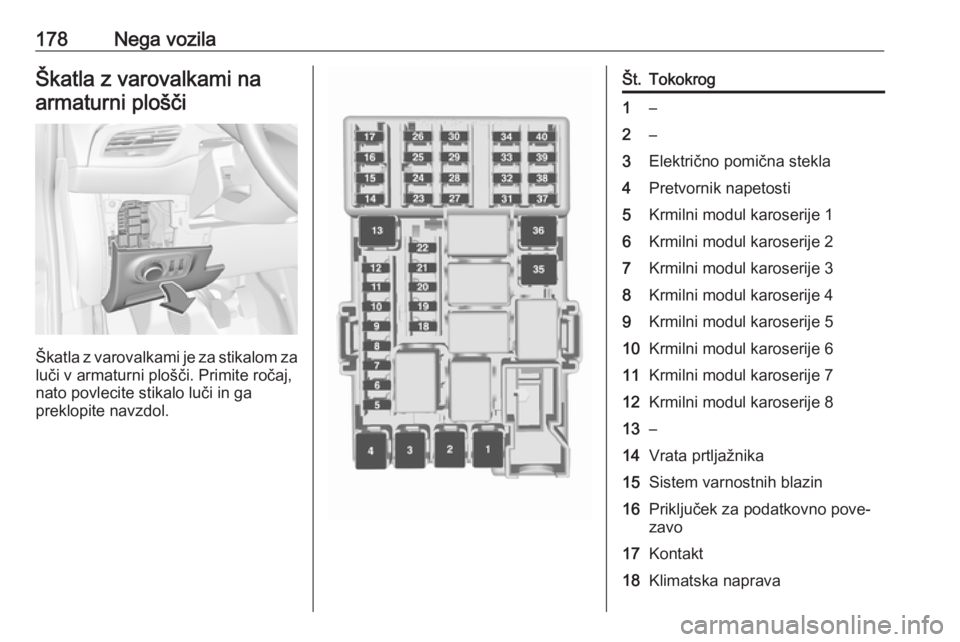

178Nega vozilaŠkatla z varovalkami naarmaturni plošči
Škatla z varovalkami je za stikalom za
luči v armaturni plošči. Primite ročaj,
nato povlecite stikalo luči in ga
preklopite navzdol.
Št.Tokokrog1–2–3Električno pomična stekla4Pretvornik napetosti5Krmilni modul karoserije 16Krmilni modul karoserije 27Krmilni modul karoserije 38Krmilni modul karoserije 49Krmilni modul karoserije 510Krmilni modul karoserije 611Krmilni modul karoserije 712Krmilni modul karoserije 813–14Vrata prtljažnika15Sistem varnostnih blazin16Priključek za podatkovno pove‐
zavo17Kontakt18Klimatska naprava
