Instrumenti i kontrole59Ovisno o verziji, USB priključak se
može nalaziti pored info zaslona.
Ostali USB priključci mogu se nalaziti u stražnjoj konzoli.
Utor ispod USB priključaka na
stražnjoj strani posude za spremanje
predviđen je za pričvršćivanje
dodatnog držača šalice.
USB priključci su pripremljeni za
punjenje vanjskih uređaja i
omogućavaju podatkovnu vezu s
Infotainment sustavom. Za više
informacija, pogledajte priručnik za
Infotainment sustav.
Napomena
Priključci se uvijek moraju održavati čistim i suhima.
Indukcijsko punjenje9 Upozorenje
Indukcijsko punjenje može utjecati
na rad ugrađenih pejsmejkera ili
drugih medicinskih uređaja. Ako je
primjenjivo, zatražite savjet
liječnika prije upotrebe
indukcijskog uređaja za punjenje.
9 Upozorenje
Uklonite sve metalne predmete s
uređaja za punjenje prije punjenja
mobilnog uređaja, jer ti predmeti
mogu postati jako vrući.
Za punjenje uređaja, mora biti
uključen kontakt.
Za punjenje mobilnog uređaja:
1. Uklonite sve predmete s uređaja za punjenje.
2. Postavite mobilni uređaj sa zaslonom okrenutim prema gorena područje punjenja. Imajte na
umu da mobilni uređaj ne smijete stavljati na pomagala za
pozicioniranje smještena iznad i
ispod područja punjenja.
Mobilni uređaji, kompatibilni s Qi,
mogu se puniti indukcijski.
Kod nekih mobilnih uređaja, za
uporabu indukcijskog punjenja može
biti potreban stražnji poklopac s
ugrađenim svitkom ili omotom.

60Instrumenti i kontroleZaštitni poklopac za mobilni uređaj
može utjecati na indukcijsko
(bežično) punjenje.
U slučaju da se mobilni telefon ne puni pravilno, okrenite ga za 180° i
ponovno stavite u punjač.
LED statusa
Svjetleća dioda (LED) pokazuje
trenutačni status punjenja.
Svijetli zeleno
Mobilni uređaj se puni.
Treperi žuto
Mobilni uređaj nije pravilno centriran
u području punjenja ili je u području
punjenja otkriven nepoznati predmet.
Svijetli žuto
Postoji problem s baterijom mobilnog uređaja ili je otkriven kvar
indukcijskog punjača.
Ako ovaj problem potraje, pomoć
potražite u radionici.
Upaljač za cigaretePritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač za
cigarete.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara može se nalaziti
u držačima za šalice.

Instrumenti i kontrole61Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Dostupan je sljedeći sklop
instrumenata:
Pregled
1Pokazivači smjera 3 65aPodsjetnik za sigurnosni pojas
3 65dZračni jastuci i zatezači
pojaseva 3 66gDeaktiviranje zračnog jastuka
3 66SSustav punjenja 3 66WKontrolno svjetlo kvara
3 67CUbrzo servisiraj vozilo 3 67+Isključite motor 3 67XProvjera sustava 3 67hSustav kočnica i spojke
3 67j ,Električna parkirna kočnica
3 68oAutomatski rad električne
parkirne kočnice isključen
3 68kKvar električne parkirne
kočnice 3 68iSustav protiv blokiranja
kotača (ABS) 3 68YMijenjanje brzina 3 68LPomoć za zadržavanje
voznog traka 3 68JElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 69VTemperatura rashladnog
sredstva motora visoka
3 69zPredgrijavanje 3 69tFiltar ispuha 3 69uAdBlue 3 70qSustav detekcije ispuhivanja
3 70TTlak motornog ulja 3 70rNiska razina goriva 3 70nAutostop 3 70FVanjsko svjetlo 3 71DKratko svjetlo 3 71ADugo svjetlo 3 71BPomoć za duga svjetla
3 71GPrednja svjetla za maglu
3 71

62Instrumenti i kontroleHStražnje svjetlo za maglu
3 71ySenzor za kišu 3 71mAktivno kočenje u hitnom
slučaju 3 71POtvorena vrata 3 72
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih
kilometara
Na informacijskom centru vozača se
prikazuje zabilježena udaljenost od
posljednjeg resetiranja.
Dvije stranice brojača dnevno
prijeđenih kilometara za različita
putovanja možete odabrati u
izborniku informacija o putovanju /
gorivu.
Brojač prijeđenih kilometara do
9.999 km.
Za resetiranje brojača dnevno
prijeđenih kilometara, pritisnite
SET / CLR 2 sekunde.
Informacijski centar vozača 3 72.

Instrumenti i kontrole63Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Crveni marker označava početak
zone upozorenja za preveliki broj
okretaja. Za dizelske motore, zona
upozorenja počinje kod 5000 okretaja
u minuti. Za benzinske motore, zona
upozorenja počinje kod 6500 okretaja
u minuti.
Oprez
Ako je kazaljka u crvenom području upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Kontrolno svjetlo 2 svijetli ako je
razina goriva niska.
Ne dozvolite da se spremnik za gorivo
isprazni.
Količina punjenja može biti manja od
specificiranog kapaciteta spremnika
za gorivo, zbog preostalog goriva u
spremniku.
Mjerač temperaturerashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50:radna temperatura motora još
nije postignuta90:normalna radna temperatura130:temperatura je previsoka

64Instrumenti i kontroleKontrolno svjetlo 2 svijetli ako je
temperatura rashladnog sredstva previsoka. Odmah isključite motor.Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Nadzor razine motornog
ulja
Stanje razine motornog ulja prikazujese na informacijskom centru vozača
na nekoliko sekundi nakon servisnih informacija, nakon uključenja
paljenja.
Ispravno stanje razine motornog ulja
pokazuje se porukom.
Ako je razina ulja niska, T bljeska
i pokazuje se poruka, popraćena
indikatorom C. Provjerite razinu
motornog ulja pomoću mjerne šipke,
odnosno dolijte motorno ulje.
Motorno ulje 3 164.
Kvar mjerenja se pokazuje porukom.
Provjerite razinu motornog ulja ručno, mjernom šipkom.
Servisni zaslon
Servisni sustav obavještava kada
trebate zamijeniti motorno ulje i filtar
ili je potreban servis vozila. Na osnovi uvjeta vožnje, interval pri kojemu je
potrebna zamjena motornog ulja i
filtra može značajno varirati.
Servisne informacije 3 199.
Dospijeće obveznog servisa
prikazuje se, nakon uključenje
paljenja, nekoliko sekundi na
informacijskom centru vozača.
Ako servis nije potreban u sljedećih 3000 km ili više, na zaslonu se ne
pojavljuje nikakva servisna
informacija.
Ako je servis potreban u sljedećih
3000 km, na nekoliko sekundi
prikazuje se preostala udaljenost do
sljedećeg servisa, prijeđena
udaljenost od dospijeća posljednjeg
servisa ili preostalo razdoblje dodospijeća sljedećeg servisa.
Istovremeno, simbol C svijetli
povremeno kao podsjetnik.
Ako je servis potreban za manje od
1000 km, na nekoliko sekundi
prikazuje se preostala udaljenost do
sljedećeg servisa, prijeđena
udaljenost od dospijeća posljednjeg
servisa ili preostalo razdoblje do
dospijeća sljedećeg servisa.
Istovremeno, C svijetli neprestano
kao podsjetnik.
Prekoračeni rok za servis prikazuje se porukom na informacijskom centru
vozača, koja pokazuje prijeđenu
udaljenost nakon dospijeća roka.
C bljeska i zatim svijetli
neprestano, sve dok se servis ne
obavi.
Resetiranje servisnog intervala Nakon svakog servisa, pokazatelj
servisa morate resetirati radi
osiguranja pravilnog funkcioniranja. Preporučujemo da zatražite pomoć
radionice.

Instrumenti i kontrole65Ako ste servis obavili sami, postupite
na sljedeći način:
● isključite kontakt
● pritisnite i držite SET / CLR
● uključite kontakt, pokazatelj udaljenosti započinje
odbrojavanje
● kada zaslon pokaže =0, otpustite
SET / CLR
Nestaje simbol C.
Dobivanje servisnih informacija Stanje servisnih informacija možete
vratiti u bilo koje vrijeme putem info
zaslona. Pritisnite Provjera u
izborniku postavki vozila. Servisne
informacije se prikazuju nekoliko
sekundi.
Info zaslon 3 74.
Servisne informacije 3 199.
Kontrolna svjetla Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 61.
Pokazivači smjera
1 svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Uključeni su pokazivači smjera ili svi pokazivači smjera (svjetla za
opasnost).
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 170.
Pokazivači smjera 3 84.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
svim sjedalima
a svijetli ili bljeska crveno, za svaki
sigurnosni pojas, u sklopu
instrumenata, zajedno s
pokazateljem u krovnoj konzoli.

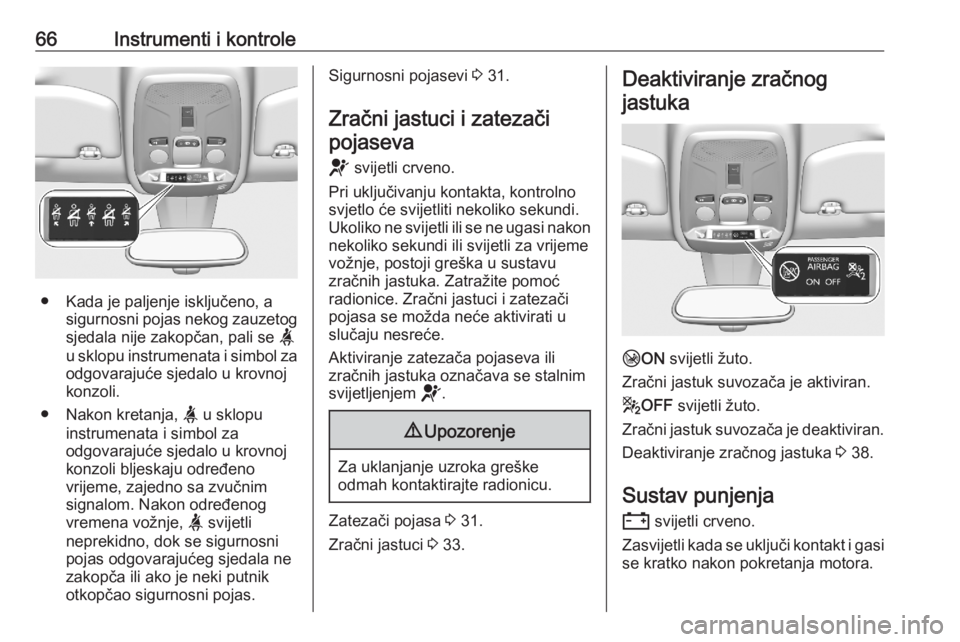

66Instrumenti i kontrole
● Kada je paljenje isključeno, asigurnosni pojas nekog zauzetog
sjedala nije zakopčan, pali se a
u sklopu instrumenata i simbol za odgovarajuće sjedalo u krovnoj
konzoli.
● Nakon kretanja, a u sklopu
instrumenata i simbol za
odgovarajuće sjedalo u krovnoj
konzoli bljeskaju određeno
vrijeme, zajedno sa zvučnim
signalom. Nakon određenog
vremena vožnje, a svijetli
neprekidno, dok se sigurnosni
pojas odgovarajućeg sjedala ne
zakopča ili ako je neki putnik
otkopčao sigurnosni pojas.
Sigurnosni pojasevi 3 31.
Zračni jastuci i zatezači pojaseva
d svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će svijetliti nekoliko sekundi.
Ukoliko ne svijetli ili se ne ugasi nakon nekoliko sekundi ili svijetli za vrijeme
vožnje, postoji greška u sustavu
zračnih jastuka. Zatražite pomoć
radionice. Zračni jastuci i zatezači
pojasa se možda neće aktivirati u
slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem d.9Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 31.
Zračni jastuci 3 33.
Deaktiviranje zračnog
jastuka
H ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
g OFF svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 38.
Sustav punjenja
S svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.

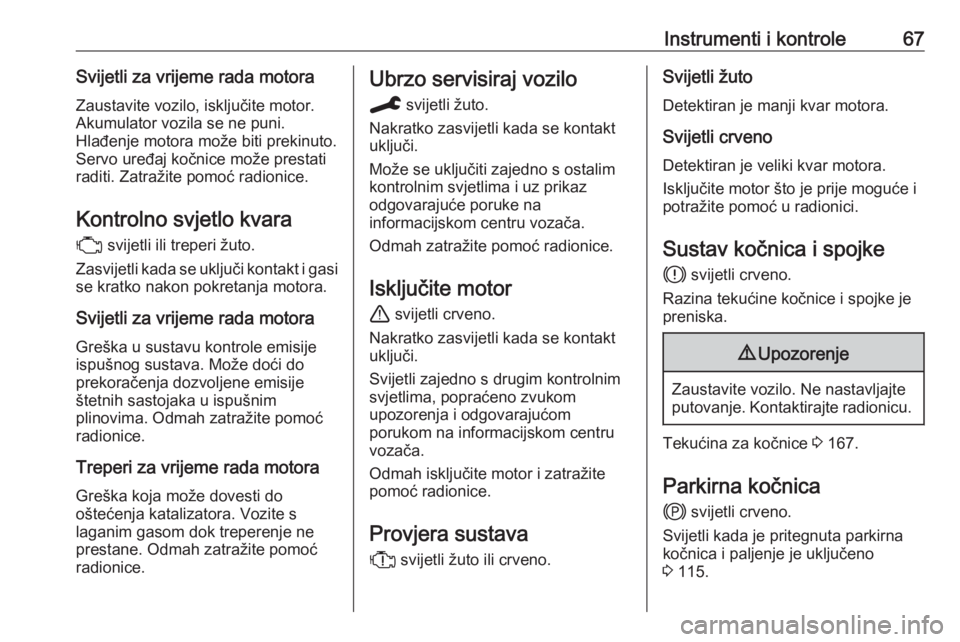

Instrumenti i kontrole67Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara W svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Ubrzo servisiraj vozilo
C svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Može se uključiti zajedno s ostalim
kontrolnim svjetlima i uz prikaz
odgovarajuće poruke na
informacijskom centru vozača.
Odmah zatražite pomoć radionice.
Isključite motor
+ svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli zajedno s drugim kontrolnim
svjetlima, popraćeno zvukom
upozorenja i odgovarajućom
porukom na informacijskom centru
vozača.
Odmah isključite motor i zatražite
pomoć radionice.
Provjera sustava X svijetli žuto ili crveno.Svijetli žuto
Detektiran je manji kvar motora.
Svijetli crveno Detektiran je veliki kvar motora.
Isključite motor što je prije moguće i
potražite pomoć u radionici.
Sustav kočnica i spojke
h svijetli crveno.
Razina tekućine kočnice i spojke je
preniska.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Tekućina za kočnice 3 167.
Parkirna kočnica
j svijetli crveno.
Svijetli kada je pritegnuta parkirna kočnica i paljenje je uključeno
3 115.

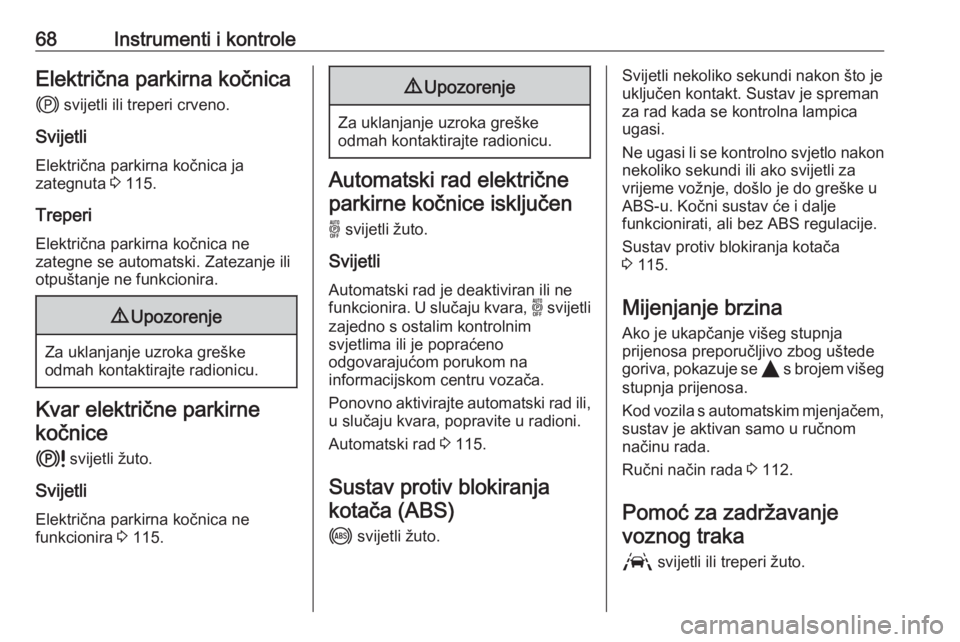

68Instrumenti i kontroleElektrična parkirna kočnicaj svijetli ili treperi crveno.
Svijetli Električna parkirna kočnica ja
zategnuta 3 115.
Treperi
Električna parkirna kočnica ne
zategne se automatski. Zatezanje ili
otpuštanje ne funkcionira.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Kvar električne parkirne
kočnice
k svijetli žuto.
Svijetli
Električna parkirna kočnica ne
funkcionira 3 115.
9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Automatski rad električne
parkirne kočnice isključen
o svijetli žuto.
Svijetli
Automatski rad je deaktiviran ili ne funkcionira. U slučaju kvara, o svijetli
zajedno s ostalim kontrolnim svjetlima ili je popraćeno
odgovarajućom porukom na
informacijskom centru vozača.
Ponovno aktivirajte automatski rad ili, u slučaju kvara, popravite u radioni.
Automatski rad 3 115.
Sustav protiv blokiranja kotača (ABS)
i svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 115.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se Y s brojem višeg
stupnja prijenosa.
Kod vozila s automatskim mjenjačem,
sustav je aktivan samo u ručnom
načinu rada.
Ručni način rada 3 112.
Pomoć za zadržavanje
voznog traka
L svijetli ili treperi žuto.
