Page 41 of 231
Koltuklar, Güvenlik Sistemleri399Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Tavan çerçevesindeki askılar hafif eşyaların asılması içindir. Bu
askılara elbise askısı asmayınız. Bu bölümde sürekli eşya
durmasına müsaade etmeyiniz.
Hava yastığının devre dışı
bırakılması
Tablo 3 43'de yer alan talimatlar
uyarınca, yolcu koltuğu üzerindeki bir
çocuk emniyet sistemi için ön yolcu
hava yastığının devreden çıkarılması
gerekir. Yan hava yastığı ve perde
hava yastığı sistemi, ön kemer
gerdiriciler ve tüm sürücü hava yastığı
sistemleri aktif kalmaya devam eder.
Ön yolcu hava yastığı sistemi, torpido gözünün içindeki anahtarla çalışan birşalter vasıtasıyla devre dışı
bırakılabilir.
Kontak anahtarını kullanarak gerekli
konumu seçin:
OFF *:ön yolcu hava yastığı devre
dışıdır ve bir çarpışma
anında açılmayacaktır, orta
konsolda kontrol göstergesi
OFF * (KAPALI) sürekli
olarak yanar.ON Ó:ön yolcu hava yastığı etkin
konumdadır.9 Tehlike
Yolcu hava yastığını, sadece tablo
3 43'de belirtilmiş talimatlar ve
kısıtlamalara tabi bir çocuk
emniyet sisteminin kullanımıyla
birlikte devreden çıkarın.
Aksi takdirde, ön yolcu hava
yastığı devre dışı konumdayken
ön koltukta oturan bir şahıs için
ölümcül yaralanma riski söz
konusudur.
Page 42 of 231
40Koltuklar, Güvenlik SistemleriKontrol göstergesi Ó kontak
açıldıktan sonra yaklaşık 60 saniye
yanarsa, ön yolcu hava yastığı
sistemi bir çarpışma esnasında açılır.
Kontak açıldıktan sonra kontrol
göstergesi * yanarsa, ön yolcu hava
yastığı sistemi devreden çıkarılmıştır. Hava yastığı devre dışı kaldığı sürece
yanar.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Kontrol lambalarının hiçbiri
yanmıyorsa derhal bir servise
başvurun.
Değişiklikleri ancak araç hareketsiz ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 67.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 43'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 39.
Hava yastığı etiketi 3 34.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Bir çocuk koltuğunu tespit etmeden
önce, koltuk başlığını ayarlayın 3 26.
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether
Üç noktalı emniyet kemeri Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Çocuk emniyet
sistemini taktıktan sonra emniyet
kemerinin sıkılması gerekir 3 43.

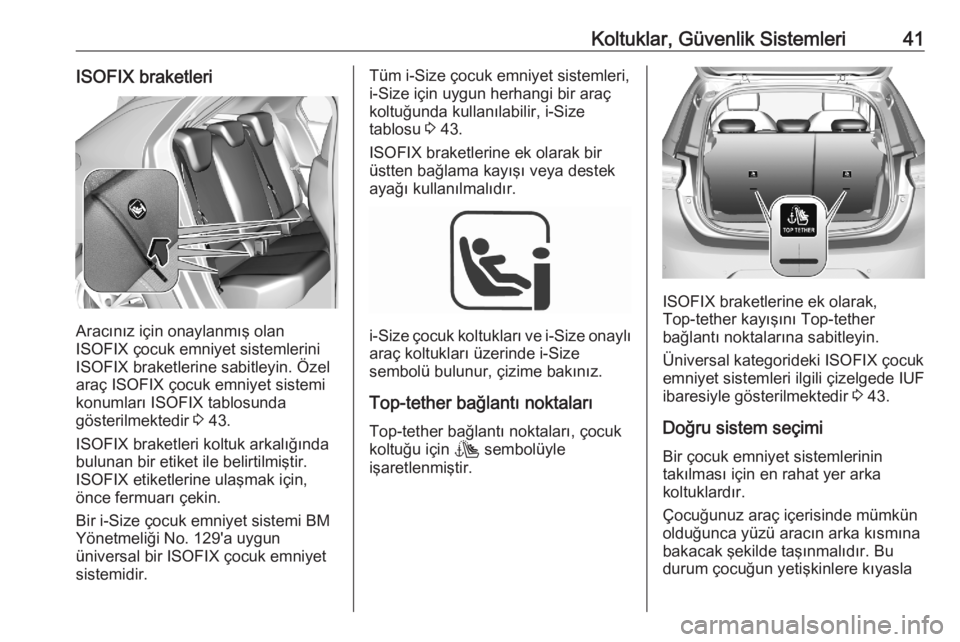

Page 43 of 231
Koltuklar, Güvenlik Sistemleri41ISOFIX braketleri
Aracınız için onaylanmış olan
ISOFIX çocuk emniyet sistemlerini ISOFIX braketlerine sabitleyin. Özel
araç ISOFIX çocuk emniyet sistemi konumları ISOFIX tablosunda
gösterilmektedir 3 43.
ISOFIX braketleri koltuk arkalığında
bulunan bir etiket ile belirtilmiştir.
ISOFIX etiketlerine ulaşmak için,
önce fermuarı çekin.
Bir i-Size çocuk emniyet sistemi BM
Yönetmeliği No. 129'a uygun
üniversal bir ISOFIX çocuk emniyet
sistemidir.
Tüm i-Size çocuk emniyet sistemleri,
i-Size için uygun herhangi bir araç
koltuğunda kullanılabilir, i-Size
tablosu 3 43.
ISOFIX braketlerine ek olarak bir
üstten bağlama kayışı veya destek
ayağı kullanılmalıdır.
i-Size çocuk koltukları ve i-Size onaylı
araç koltukları üzerinde i-Size sembolü bulunur, çizime bakınız.
Top-tether bağlantı noktaları
Top-tether bağlantı noktaları, çocuk
koltuğu için t sembolüyle
işaretlenmiştir.
ISOFIX braketlerine ek olarak, Top-tether kayışını Top-tether
bağlantı noktalarına sabitleyin.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 43.
Doğru sistem seçimi Bir çocuk emniyet sistemlerinin
takılması için en rahat yer arka
koltuklardır.
Çocuğunuz araç içerisinde mümkün
olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum çocuğun yetişkinlere kıyasla
Page 44 of 231
42Koltuklar, Güvenlik Sistemleriçok zayıf olan bel kemiğinin bir kaza
durumunda daha az yüklenmeye
maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
çocuk emniyet sistemleri uygundur.
Çocuk emniyet sistemlerinin zorunlu
olarak kullanılması ile ilgili olarak
yerel yasaları ve talimatları gözden
geçirin.
Aşağıdaki ağırlık sınıfları için şu
çocuk emniyet sistemleri tavsiye
edilmektedir:
● Grup 0, Grup 0+ : 13 kg ağırlığa
kadar çocuklar için ISOFIX
tabanlı veya tabansız
Maxi Cosi Cabriofix
● Grup I : 9 kg ile 18 kg arası
ağırlıktaki çocuklar için ISOFIX
ve Top-tether özellikli Duo Plus
● Grup II, Grup III : 15 kg ile 36 kg
arası ağırlıkta çocuklar için,
ISOFIX özellikli Kidfix XP
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.
Not
Çocuk emniyet sistemlerinin üzerine bir şey yapıştırmayın ve başka birmalzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin
değiştirilmesi gerekir.
Page 45 of 231
Koltuklar, Güvenlik Sistemleri43Çocuk emniyet sistemi montaj noktaları
Üç noktalı emniyet kemerli bir çocuk emniyet sistemi için izin verilen seçenekler
Ağırlık sınıfı
Ön yolcu koltuğu
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıGrup 0: 10 kg'a kadarXU/L 1,2U/L3U/L 3Grup 0+: 13 kg'a kadarXU/L1,2U/L3U/L 3Grup I: 9 - 18 kg arasıXU/L1,2U/L3,4U/L 3,4Grup II: 15 - 25 kg arasıU/L1,2XU/L 3,4U/L3,4Grup III: 22 - 36 kg arasıU/L1,2XU/L3,4U/L3,4U:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunL:"araca özel", "kısıtlı" ve "yarı universal" kategorilerine ait belirli çocuk emniyet sistemleri için uygundur. Çocuk emniyet
sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)X:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğrugetirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarı getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
Page 46 of 231
44Koltuklar, Güvenlik SistemleriISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğu
Arka yan koltuklardaArka orta
koltukta
hava yastığı
etkinhava yastığı
devre dışıGrup 0: 10 kg'a kadarGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 1XGrup 0+: 13 kg'a kadarEISO/R1XILIL1XDISO/R2XILIL1XCISO/R3XILIL1XGrup I: 9 - 18 kg arasıDISO/R2XILIL1,2XCISO/R3XILIL 1,2XBISO/F2XILIL, IUF 1,2XB1ISO/F2XXILIL, IUF1,2XAISO/F3XILIL, IUF 1,2XGrup II: 15 - 25 kg arasıILXIL1,2XGrup III: 22 - 36 kg arasıILXIL1,2X
Page 47 of 231
Koltuklar, Güvenlik Sistemleri45IL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine
başvurun)IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin2:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet sistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemiF- ISO/L1:sol yana bakan konumlu çocuk emniyet sistemi (carry-cot)G - ISO/L2:sağ yana bakan konumlu çocuk emniyet sistemi (carry-cot)
ISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ön yolcu koltuğu
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıi-Size çocuk emniyet sistemleriXi - Ui - UXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil.
Page 48 of 231
46Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............46
Torpido gözü ............................. 46
İçecek tutucuları ........................46
Kapı panelindeki eşya koyma yeri ............................................ 47
Orta konsoldaki eşya koyma yeri ............................................ 47
Bagaj bölümü ............................... 48
Bagaj bölmesi örtüsü .................49
Arka tabandaki eşya saklama gözü kapağı .............................. 50
Sabitleme halkaları ....................50
Tavan üstü bagaj taşıyıcısı ..........50
Tavan bagajı .............................. 50
Aracı yükleme talimatı .................51Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünü açmak için kolu
çekin.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.
Page 49 of 231
Eşya saklama ve bagaj bölümleri47
Versiyona bağlı olarak, ek içecek
tutucuları orta konsolda
bulunmaktadır.
Kapı panelindeki eşya
koyma yeri
Ön ve arka kapı panelinin içinde bir
eşya saklama bölümü bulunmaktadır.
Orta konsoldaki eşya
koyma yeri
Saklama kabında bir eşya saklama
yeri mevcuttur.
Page 50 of 231
48Eşya saklama ve bagaj bölümleriOrta konsolda bir eşya saklama yeri
mevcuttur.Bagaj bölümü
Arka koltuk sırtlığı 2/3 ve 1/3'lük
parçalara ayrılmıştır. Bagaj bölümü
alanını genişletmek için iki parça da
ayrı ayrı yatırılabilir.
Arka koltuk sırtlıklarını katlamadan
önce, gerekirse aşağıdaki işlemleri
yapın:
● Gerekirse ön koltukları ileri kaydırın.
● Bagaj bölümü örtüsünü çıkartınız
3 49.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 26.
Arka koltuk sırtlıklarının
yatırılması/kaldırılması
● Emniyet kemerlerinin, emniyet kemeri tokalarına
takılmadığından emin olun,
böylece koltuk arkalığı hareket
ettirilebilir.
● Dış yanların biri veya her
ikisindeki açma kolunu çekin ve
koltuk sırtlıklarını koltuk minderi
üzerine yatırın.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın. Kayışların
doğru konumlandırıldığından
emin olun ve katlanma alanından
uzak durun.
