OPEL CROSSLAND X 2017.75 Посібник з експлуатації (in Ukrainian)

Прилади та органи управління99Датчик дощу
< світиться зеленим.
Світиться, коли вибрано
положення датчика дощу на важелі
склоочисника.
Попередження бокової мертвої
зони видимості
B світиться зеленим.
Система активна.
Круїз-контроль
Індикатор m починає світитися
центрі інформації водія.
Круїз-контроль 3 163.
Обмежувач швидкості
Індикатор ß починає світитися
центрі інформації водія.
Обмежувач швидкості 3 166.Допоміжна система
визначення дорожніх знаків
L відображається передньою
камерою в інформаційному центрі
водія якщо виявлено дорожні
знаки.
Допоміжна система визначення
дорожніх знаків 3 163.
Дверцята відчинені
h світиться червоним.
Дверцята чи багажник відчинено.Інформаційні дисплеї
Центр інформації дляводіїв
Центр інформації для водіїв
знаходиться на панелі приладів.
Залежно від версії моделі та типу
панелі приладів як інформаційний
центр водія може
використовуватися базовий екран
або екран середнього рівня.
В інформаційному центрі водія
відображаються:
● загальний пробіг автомобіля та
одометр
● відображення швидкості в цифровому форматі
● меню інформації про пробіг/ пальне
● індикація під час перемикання передач
● інформація про технічне обслуговування
● повідомлення автомобіля й попередження

100Прилади та органи управління● повідомлення системдопомоги водію
● спливні повідомлення
Вибір меню та функцій Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Поверніть коліщатко регулятора,
щоб вибрати потрібну сторінку в
меню інформації про пробіг/
витрату пального.
Натисніть SET/CLR, щоб вибрати
або підтвердити функцію.
За потреби на екрані центру
інформації для водія
відображаються спливні
повідомлення автомобіля та
службові повідомлення. Щоб
прокручувати повідомлення,
повертайте коліщатко регулятора.
Для підтвердження повідомлень
натискайте SET/CLR.
Повідомлення автомобіля 3 106.
Меню інформації про пробіг/
витрату пального, дисплей
базового рівня
Щоб вибрати сторінку, поверніть
коліщатко регулятора:
Одометр
Відстань, яку автомобіль проїхав
після скидання показників
лічильника.
Натисніть і потримайте L 2
секунди, щоб скинути лічильник щоденного пробігу.
Середня витрата пального
Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення. Для скидання
натисніть SET/CLR на кілька
секунд.
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Для скидання натисніть SET/CLR
на кілька секунд.
Запас пального
Запас пального обчислюється з
урахуванням поточного рівня та
поточної витрати пального.
Дисплей показує середні значення.

Прилади та органи управління101Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
Коли рівень у паливному баку
занизький, на екрані
відображається повідомлення і
засвічується контрольний
індикатор o у датчику рівня
пального 3 98.
Instantaneous Fuel Consumption
(Миттєве споживання пального)
Відображення миттєвого значення
витрати пального.
Цифрова індикація швидкості
Відображення показників миттєвої
швидкості в цифровому форматі.Меню інформації про пробіг/
пальне, дисплей середнього
рівня
Тут можна вибирати різні сторінки з
комбінованою інформацією.
Щоб вибрати сторінку, поверніть
коліщатко регулятора.
Інформаційна сторінка:
Запас пального
Запас пального обчислюється з
урахуванням поточного рівня та
поточної витрати пального.
Дисплей показує середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
Коли рівень у паливному баку
занизький, на екрані
відображається повідомлення і засвічується контрольний
індикатор o у датчику рівня
пального 3 98.
Поточна витрата пального
Відображення миттєвого значення
витрати пального.
Сторінка поїздки 1:
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Середня витрата пального
Відображення середньої витрати
пального. Виміри можна обнулити у
будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Пройдену відстань
Відображає поточну відстань, яку
автомобіль проїхав під час поїздки
1 із моменту скидання показників.

102Прилади та органи управлінняЗначення на сторінці поїздки 1
можна скинути, на кілька секунд
натиснувши SET/CLR.
Сторінка поїздки 2:
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Середня витрата пального
Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Пройдену відстань
Відображає поточну відстань, яку автомобіль проїхав під час поїздки
2 із моменту останнього скидання
показників.
Значення на сторінці поїздки 2
можна скинути, на кілька секунд
натиснувши SET/CLR.
Сторінка цифрового спідометра
Відображення показників миттєвої
швидкості в цифровому форматі.Лічильник тривалості зупинки
Лічильник часу, протягом якого
автомобіль перебував у режимі
зупинки під час поїздки. Його
показники скидаються до нуля під
час кожного ввімкнення
запалювання.
Сторінка компаса
Відображає географічний
напрямок руху автомобіля.
Порожня сторінка
Не відображається жодної
інформації про пробіг/витрату
пального.
Інформаційний дисплей Інформаційний дисплей
знаходиться поруч із панеллю
приладів.
У залежності від конфігурації
автомобіля, він устаткований
● Графічний інформаційний
дисплейабо
● Кольоровий інформаційний
дисплей розміром 7'' із
сенсорним екраном
або
● Кольоровий інформаційний
дисплей розміром 8'' із
сенсорним екраном
На інформаційному дисплеї може
відображатися така інформація:
● час 3 82
● зовнішня температура 3 82
● дата 3 82
● Інформаційно-розважальна система (див. опис у посібнику
до інформаційно-розважальної системи)
● індикація камери заднього виду 3 182
● індикація системи система панорамного огляду 3 179
● індикація вказівок системи допомоги під час паркування
3 168

Прилади та органи управління103●навігація (див. опис у посібнику
до інформаційно-розважальної
системи)
● повідомлення автомобіля й системи 3 106
● параметри для персоналізації автомобіля 3 108
Графічний інформаційний
дисплей
X : увімкнення дисплея.
Щоб перейти до головного меню,
натисніть MENU.
Щоб вибрати потрібну сторінку
меню, натисніть èäåé.
OK: підтвердження вибору.
BACK : вихід з меню без зміни
настройок.
Кольоровий інформаційний
дисплей 7''
Вибір меню та параметрів
Доступ до функцій і параметрів
можна отримати на дисплеї.
X : увімкнення дисплея.
; : відображення головної
сторінки.
Торкніться значка потрібного
меню.
На підтвердження вибору
торкніться відповідного значка.
Щоб повернутися до меню вищого
рівня, торкніться 9.
; : повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Персоналізація автомобіля 3 108.
Кольоровий інформаційний
дисплей 8''
Вибір меню та параметрів
Передбачені три способи
керування дисплеєм:
● за допомогою кнопок, розташованих знизу дисплея
● дотиками пальця до сенсорного екрана
● за допомогою функції розпізнавання мовлення

104Прилади та органи управлінняКерування за допомогою кнопок і
сенсорного дисплея
X : увімкнення дисплея.
Натисніть SET, щоб вибрати
налаштування системи (одиниці вимірювання, мову, час і дату).
Натисніть Í, щоб вибрати
налаштування автомобіля або
функції для керування ним.
Щоб вибрати на екрані значок
меню або функцію, торкніться їх
пальцем.
На підтвердження вибору певної
функції або елемента, торкніться їх
пальцем.
r (екранна): вихід з меню без
зміни параметрів.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.Розпізнавання мовлення
Опис міститься в інструкції з
експлуатації інформаційно-
розважальної системи.
Персоналізація автомобіля 3 108.
Приладова панель на вітровому склі
Проекційний дисплей забезпечує
відображення на розкладній
проекційній панелі з боку водія
потрібної водієві інформації з
панелі приладів.
Інформація проектується через
вбудований у панель приладів
об’єктив на проекційну панель
просто перед очима водія.
Зображення фокусується у точці,
яка знаходиться попереду біля
краю капота автомобіля.
Елементи проекційного дисплея:
● швидкість автомобіля
● обмеження швидкості, запропоновані системою
розпізнавання дорожніх знаків
● значення, задане для обмежувача швидкості
● значення швидкості, задане для круїз-контролю
● інформація навігаційної системи.

Прилади та органи управління105
Налаштування положення
зображення проекційного
дисплея
1. Відрегулюйте сидіння водія.
2. Запуск двигуна.
3. Натискайте ä або å, щоб
відцентрувати зображення.
Зображення можна пересувати
лише вгору/вниз. Пересунути
зображення вбік неможливо.
9 Попередження
Якщо зображення на
проекційному дисплеї занадто
яскраве або розміщене в полі
зору надто високо, це може
ускладнити огляд у темний час
доби. Слідкуйте за тим, щоб
зображення проекційного
дисплея було тьмяним і
розміщувалося в нижній частині
поля зору.
Регулювання яскравості
Залежно від зовнішнього
освітлення зображення на
проекційному дисплеї стає
тьмянішим або яскравішим. За
потреби яскравість можна
налаштувати вручну:
Щоб збільшити яскравість дисплея,
натисніть e. Натисніть æ, щоб
затемнити дисплей.
Зображення може стати
яскравішим на деякий час залежно
від висоти сонця над горизонтом та
кута падіння сонячних променів.
Вимкнення
Щоб вимкнути проекційний
дисплей, натисніть і потримайте æ.
Мова
Потрібну мову можна встановити у
меню персоналізації автомобіля
3 108.
Одиниці вимірювання
Потрібні одиниці вимірювання
можна задати у меню
персоналізації автомобіля 3 108.
Догляд за проекційним
дисплеєм
Очищувати екран проекційного
дисплея потрібно м’якою тканиною
після нанесення на нього засобу
для миття скла. Обережно протріть
об'єктив, а потім просушіть його.

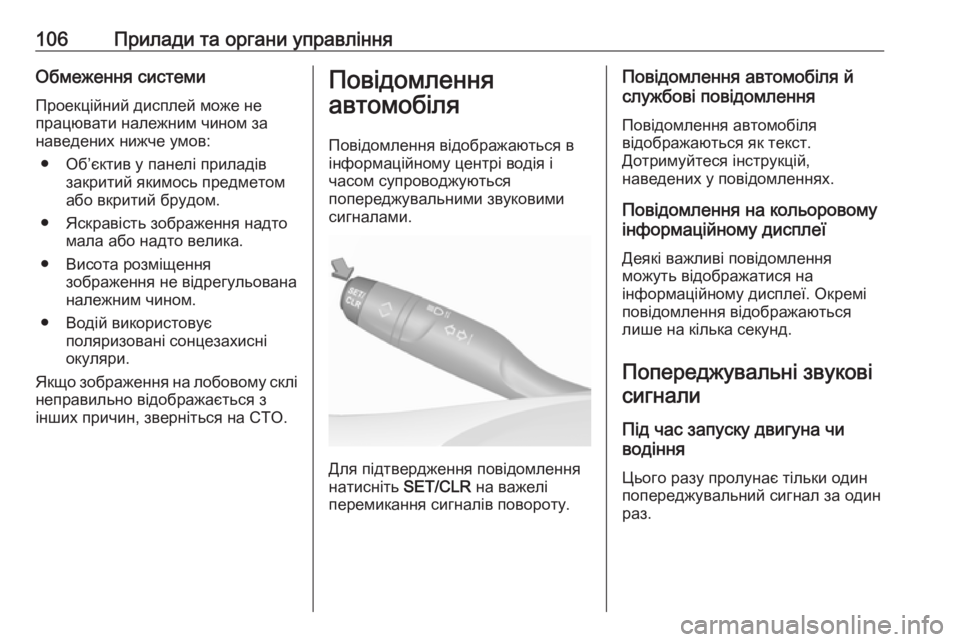

106Прилади та органи управлінняОбмеження системи
Проекційний дисплей може не
працювати належним чином за
наведених нижче умов:
● Об’єктив у панелі приладів закритий якимось предметом
або вкритий брудом.
● Яскравість зображення надто мала або надто велика.
● Висота розміщення зображення не відрегульована
належним чином.
● Водій використовує поляризовані сонцезахисні
окуляри.
Якщо зображення на лобовому склі неправильно відображається з
інших причин, зверніться на СТО.Повідомлення
автомобіля
Повідомлення відображаються в
інформаційному центрі водія і
часом супроводжуються
попереджувальними звуковими
сигналами.
Для підтвердження повідомлення
натисніть SET/CLR на важелі
перемикання сигналів повороту.
Повідомлення автомобіля й
службові повідомлення
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Повідомлення на кольоровому
інформаційному дисплеї
Деякі важливі повідомлення
можуть відображатися на
інформаційному дисплеї. Окремі
повідомлення відображаються
лише на кілька секунд.
Попереджувальні звукові
сигнали
Під час запуску двигуна чи
водіння
Цього разу пролунає тільки один
попереджувальний сигнал за один
раз.

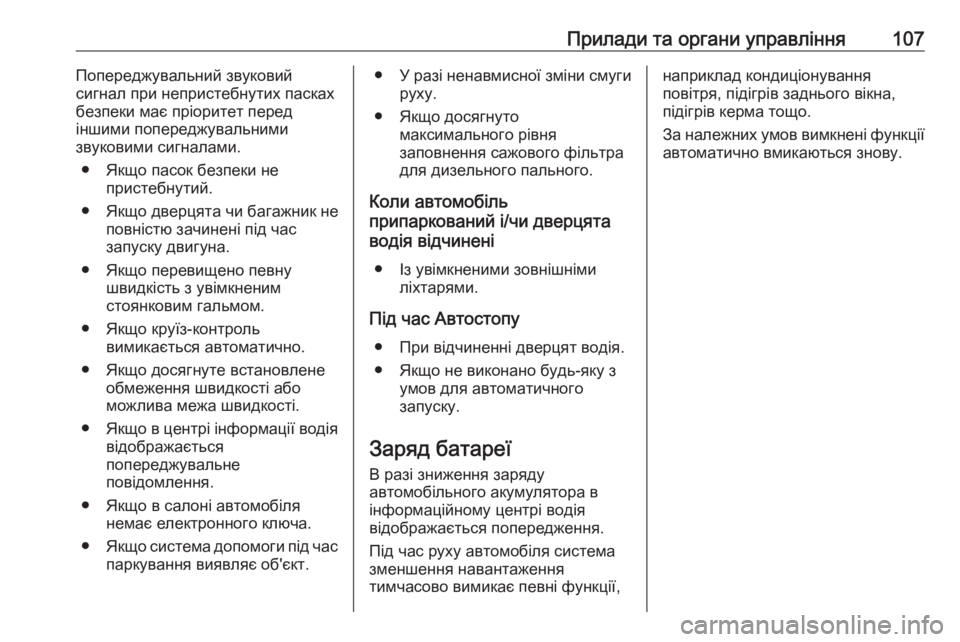

Прилади та органи управління107Попереджувальний звуковий
сигнал при непристебнутих пасках
безпеки має пріоритет перед
іншими попереджувальними
звуковими сигналами.
● Якщо пасок безпеки не пристебнутий.
● Якщо дверцята чи багажник не повністю зачинені під час
запуску двигуна.
● Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
● Якщо круїз-контроль вимикається автоматично.
● Якщо досягнуте встановлене обмеження швидкості або
можлива межа швидкості.
● Якщо в центрі інформації водія
відображається
попереджувальне
повідомлення.
● Якщо в салоні автомобіля немає електронного ключа.
● Якщо система допомоги під час
паркування виявляє об'єкт.● У разі ненавмисної зміни смуги
руху.
● Якщо досягнуто максимального рівня
заповнення сажового фільтра для дизельного пального.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені
● Із увімкненими зовнішніми ліхтарями.
Під час Автостопу ● При відчиненні дверцят водія.
● Якщо не виконано будь-яку з умов для автоматичного
запуску.
Заряд батареї
В разі зниження заряду
автомобільного акумулятора в
інформаційному центрі водія
відображається попередження.
Під час руху автомобіля система
зменшення навантаження
тимчасово вимикає певні функції,наприклад кондиціонування
повітря, підігрів заднього вікна,
підігрів керма тощо.
За належних умов вимкнені функції
автоматично вмикаються знову.

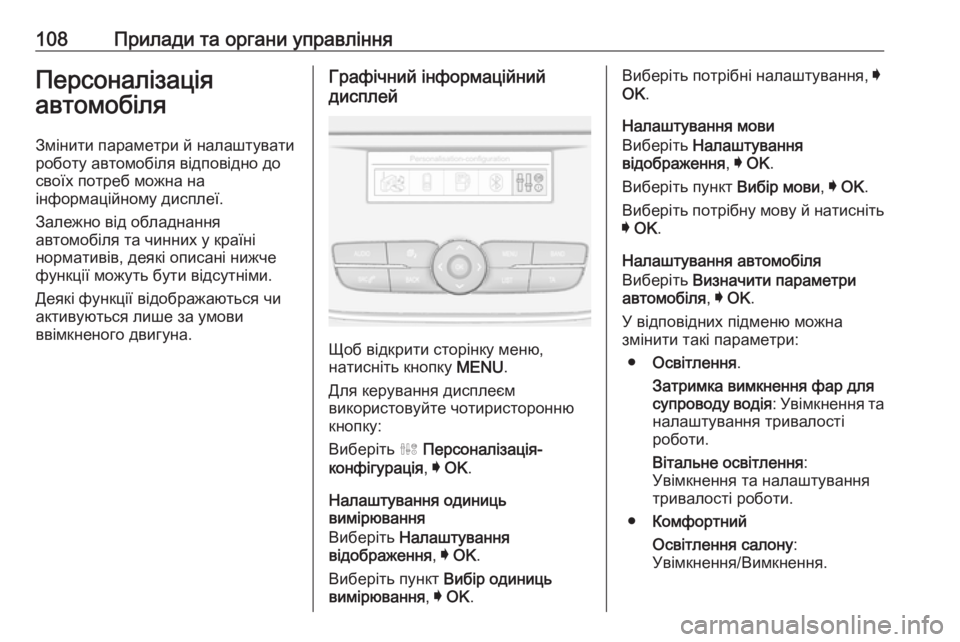

108Прилади та органи управлінняПерсоналізація
автомобіля
Змінити параметри й налаштувати
роботу автомобіля відповідно до своїх потреб можна на
інформаційному дисплеї.
Залежно від обладнання
автомобіля та чинних у країні
нормативів, деякі описані нижче
функції можуть бути відсутніми.
Деякі функції відображаються чи активуються лише за умови
ввімкненого двигуна.Графічний інформаційний
дисплей
Щоб відкрити сторінку меню,
натисніть кнопку MENU.
Для керування дисплеєм
використовуйте чотиристоронню
кнопку:
Виберіть ˆ Персоналізація-
конфігурація , I OK .
Налаштування одиниць
вимірювання
Виберіть Налаштування
відображення , I OK .
Виберіть пункт Вибір одиниць
вимірювання , I OK .
Виберіть потрібні налаштування, I
OK .
Налаштування мови
Виберіть Налаштування
відображення , I OK .
Виберіть пункт Вибір мови, I OK .
Виберіть потрібну мову й натисніть I OK .
Налаштування автомобіля
Виберіть Визначити параметри
автомобіля , I OK .
У відповідних підменю можна
змінити такі параметри:
● Освітлення .
Затримка вимкнення фар для
супроводу водія : Увімкнення та
налаштування тривалості роботи.
Вітальне освітлення :
Увімкнення та налаштування тривалості роботи.
● Комфортний
Освітлення салону :
Увімкнення/Вимкнення.
