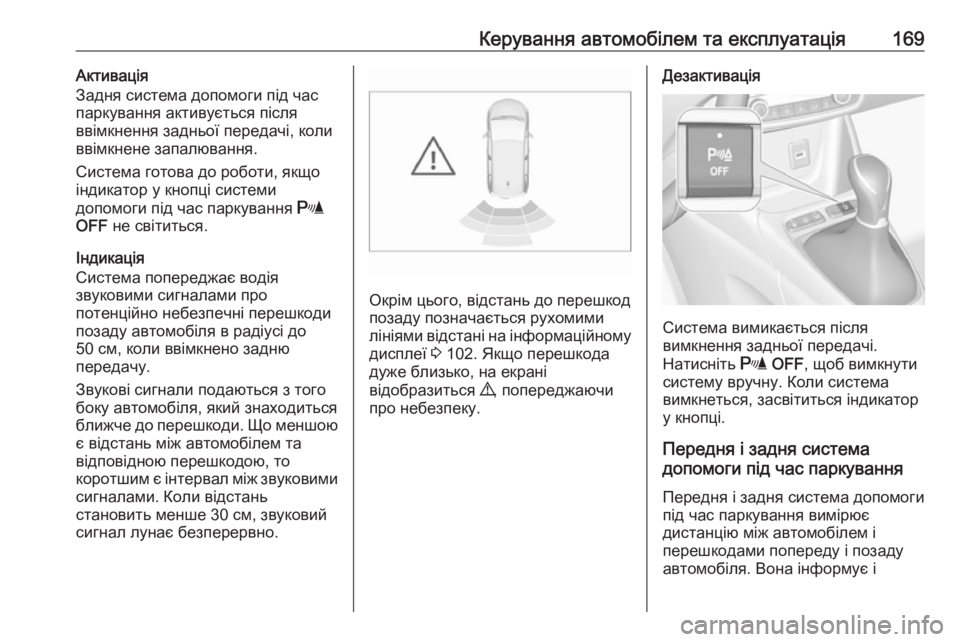

Керування автомобілем та експлуатація169Активація
Задня система допомоги під час
паркування активується після
ввімкнення задньої передачі, коли
ввімкнене запалювання.
Система готова до роботи, якщо
індикатор у кнопці системи
допомоги під час паркування r
OFF не світиться.
Індикація
Система попереджає водія
звуковими сигналами про
потенційно небезпечні перешкоди
позаду автомобіля в радіусі до
50 см, коли ввімкнено задню
передачу.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою
є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
позаду позначається рухомими лініями відстані на інформаційному
дисплеї 3 102. Якщо перешкода
дуже близько, на екрані
відобразиться 9, попереджаючи
про небезпеку.
Дезактивація
Система вимикається після
вимкнення задньої передачі.
Натисніть r OFF , щоб вимкнути
систему вручну. Коли система
вимкнеться, засвітиться індикатор
у кнопці.
Передня і задня система
допомоги під час паркування
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і

170Керування автомобілем та експлуатаціяпопереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Робота системи забезпечується
ультразвуковими датчиками в
задньому та передньому
бамперах.
Активація
Крім задньої системи допомоги під
час паркування активується
передня система, якщо перед
автомобілем виявлено перешкоду,
але швидкість не перевищує 10 км/ год.
Система готова до роботи, якщо
індикатор у кнопці системи
допомоги під час паркування r
не світиться.
Після вимкнення системи в кнопці
світиться індикатор.
Індикація
Система попереджає водія
звуковими сигналами про
потенційно небезпечні перешкоди
перед автомобілем чи позаду
нього.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою
є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
позаду автомобіля та перед ним позначається рухомими лініями
відстані на інформаційному
дисплеї 3 102.

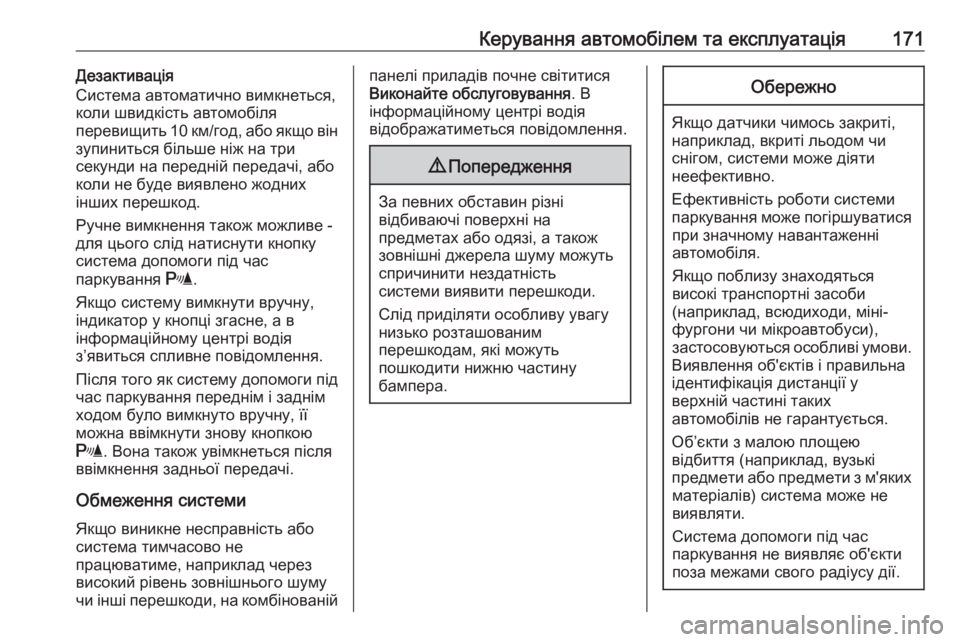

Керування автомобілем та експлуатація171Дезактивація
Система автоматично вимкнеться, коли швидкість автомобіля
перевищить 10 км/год, або якщо він
зупиниться більше ніж на три
секунди на передній передачі, або
коли не буде виявлено жодних інших перешкод.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування r.
Якщо систему вимкнути вручну,
індикатор у кнопці згасне, а в
інформаційному центрі водія
з’явиться спливне повідомлення.
Після того як систему допомоги під час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Обмеження системи
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, на комбінованійпанелі приладів почне світитися
Виконайте обслуговування . В
інформаційному центрі водія
відображатиметься повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.

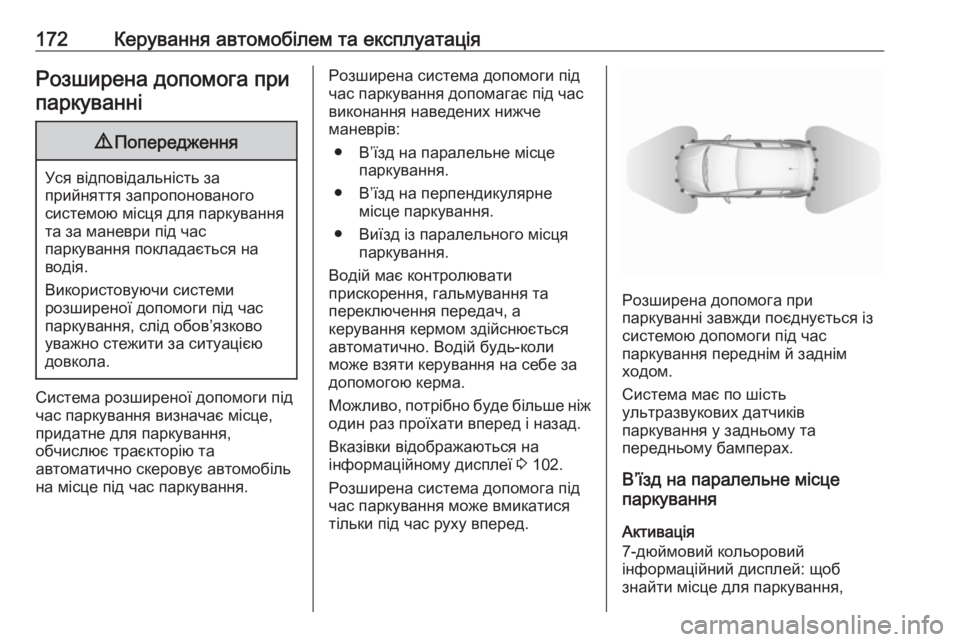

172Керування автомобілем та експлуатаціяРозширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце під час паркування.
Розширена система допомоги під час паркування допомагає під час
виконання наведених нижче
маневрів:
● В’їзд на паралельне місце паркування.
● В’їзд на перпендикулярне місце паркування.
● Виїзд із паралельного місця паркування.
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично. Водій будь-коли
може взяти керування на себе за
допомогою керма.
Можливо, потрібно буде більше ніж
один раз проїхати вперед і назад.
Вказівки відображаються на
інформаційному дисплеї 3 102.
Розширена система допомога під час паркування може вмикатися
тільки під час руху вперед.
Розширена допомога при
паркуванні завжди поєднується із
системою допомоги під час
паркування переднім й заднім
ходом.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.
В’їзд на паралельне місце
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,

Керування автомобілем та експлуатація173активуйте систему, вибравши пункт
Допомога під час паркування на
головній сторінці сенсорного
екрана. Потім виберіть
Припаркуватися паралельно .
8-дюймовий кольоровий інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, натиснувши Í.
Виберіть "Функції для водіння" на
сенсорному екрані, а потім –
Система допомоги під час
паркування . Виберіть В’їхати на
паралельне місце паркування .
$ засвітиться в комбінованій
панелі приладів, підтверджуючи
роботу функції.
Пригальмуйте, щоб швидкість не
перевищувала 20 км/год.
Виберіть сторону паркування,
увімкнувши вказівник повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 до 1,5 м.Система ігноруватиме місця для
паркування, які точно менші або
більші за автомобіль.
Знайшовши вільне місце для
паркування, система повідомляє
про це візуально на кольоровому
інформаційному дисплеї та подає
перший звуковий сигнал. Повільно
їдьте вперед. Коли пролунає
другий звуковий сигнал, зупиніть
автомобіль, увімкніть задню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до 7
км/год.
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Після
завершення $ в комбінованій
панелі приладів згасне.
В’їзд на перпендикулярне місце
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, вибравши пункт

174Керування автомобілем та експлуатаціяДопомога під час паркування на
головній сторінці сенсорного
екрана. Потім виберіть
Припаркуватися перпендикулярно .
8-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, натиснувши Í.
Виберіть "Функції для водіння" на
сенсорному екрані, а потім –
Система допомоги під час
паркування . Виберіть В’їхати на
місце паркування заднім ходом .
$ засвітиться в комбінованій
панелі приладів, підтверджуючи
роботу функції.
Пригальмуйте, щоб швидкість не
перевищувала 20 км/год.
Виберіть сторону паркування,
увімкнувши вказівник повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 до 1,5 м.
Якщо виявлено кілька місць для
паркування підряд, автомобіль
буде скеровано на останнє з них.
Знайшовши вільне місце для
паркування, система повідомляє
про це візуально на кольоровому
інформаційному дисплеї та подає
звуковий сигнал. Зупиніть
автомобіль, увімкніть задню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до 7
км/год.Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування та
прислухаючись до звукових
сигналів, доки не буде повідомлено про завершення маневру. Після
завершення $ в комбінованій
панелі приладів згасне.
Під час маневру паркування
система автоматично вимикається,
якщо позаду автомобіля виявлено
перешкоду на відстані 50 см.

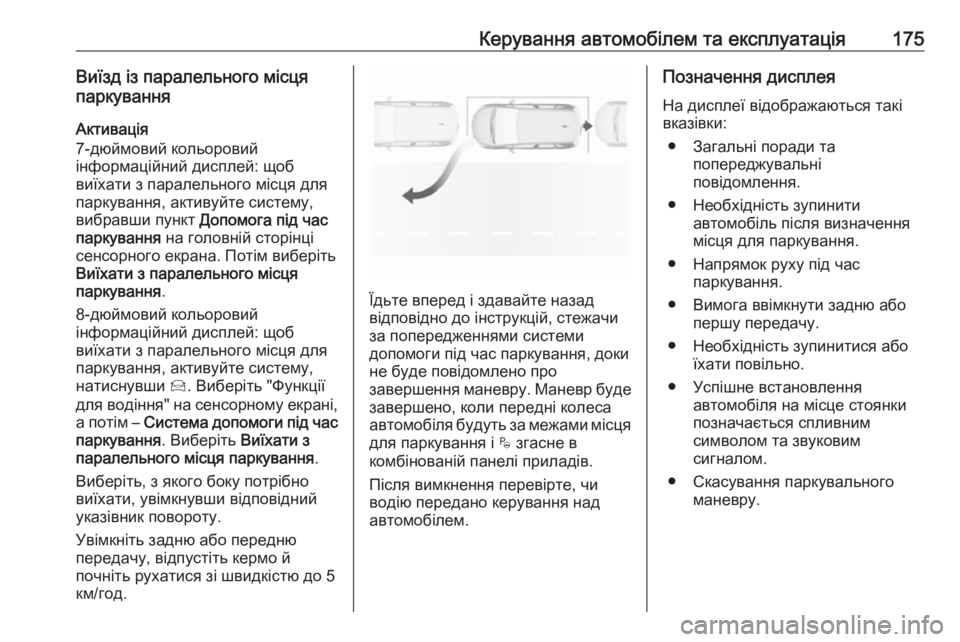

Керування автомобілем та експлуатація175Виїзд із паралельного місцяпаркування
Активація
7-дюймовий кольоровий інформаційний дисплей: щоб
виїхати з паралельного місця для
паркування, активуйте систему,
вибравши пункт Допомога під час
паркування на головній сторінці
сенсорного екрана. Потім виберіть
Виїхати з паралельного місця
паркування .
8-дюймовий кольоровий
інформаційний дисплей: щоб
виїхати з паралельного місця для
паркування, активуйте систему,
натиснувши Í. Виберіть "Функції
для водіння" на сенсорному екрані,
а потім – Система допомоги під час
паркування . Виберіть Виїхати з
паралельного місця паркування .
Виберіть, з якого боку потрібно
виїхати, увімкнувши відповідний
указівник повороту.
Увімкніть задню або передню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до 5
км/год.
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Маневр буде завершено, коли передні колеса
автомобіля будуть за межами місця
для паркування і $ згасне в
комбінованій панелі приладів.
Після вимкнення перевірте, чи
водію передано керування над
автомобілем.
Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Необхідність зупинитися або їхати повільно.
● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.

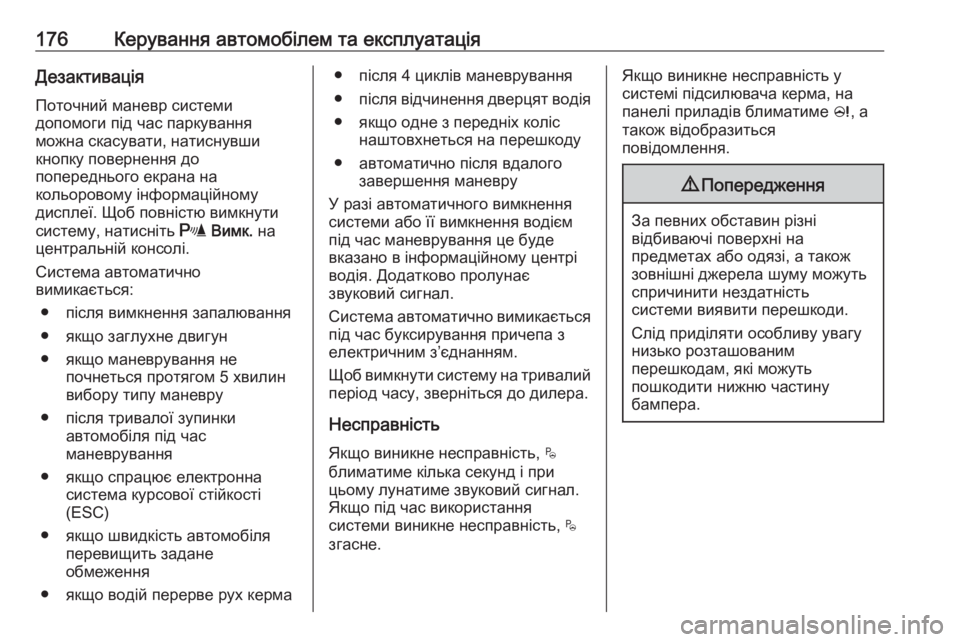

176Керування автомобілем та експлуатаціяДезактивація
Поточний маневр системи
допомоги під час паркування
можна скасувати, натиснувши
кнопку повернення до
попереднього екрана на
кольоровому інформаційному
дисплеї. Щоб повністю вимкнути
систему, натисніть r Вимк. на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання
● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● якщо спрацює електронна система курсової стійкості
(ESC)
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма● після 4 циклів маневрування
● після відчинення дверцят водія
● якщо одне з передніх коліс наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.
Несправність
Якщо виникне несправність, $
блиматиме кілька секунд і при
цьому лунатиме звуковий сигнал.
Якщо під час використання
системи виникне несправність, $
згасне.Якщо виникне несправність у
системі підсилювача керма, на
панелі приладів блиматиме c, а
також відобразиться
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.

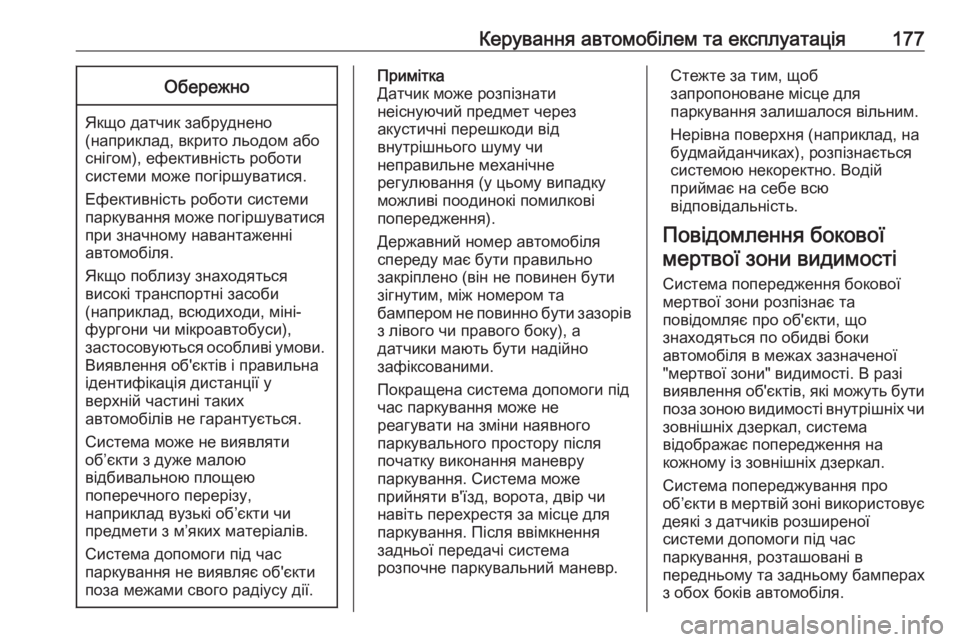

Керування автомобілем та експлуатація177Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.
Повідомлення бокової мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.

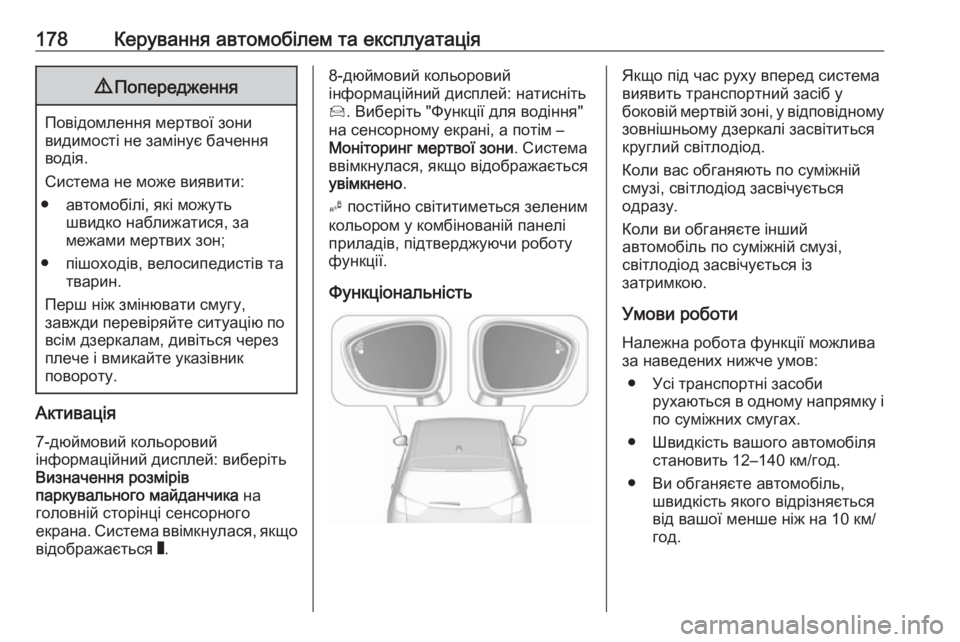

178Керування автомобілем та експлуатація9Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Активація
7-дюймовий кольоровий
інформаційний дисплей: виберіть
Визначення розмірів
паркувального майданчика на
головній сторінці сенсорного
екрана. Система ввімкнулася, якщо
відображається W.
8-дюймовий кольоровий
інформаційний дисплей: натисніть
Í . Виберіть "Функції для водіння"
на сенсорному екрані, а потім –
Моніторинг мертвої зони . Система
ввімкнулася, якщо відображається увімкнено .
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу
функції.
ФункціональністьЯкщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
круглий світлодіод.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.
Коли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.
Умови роботиНалежна робота функції можлива
за наведених нижче умов:
● Усі транспортні засоби рухаються в одному напрямку іпо суміжних смугах.
● Швидкість вашого автомобіля становить 12–140 км/год.
● Ви обганяєте автомобіль, швидкість якого відрізняється
від вашої менше ніж на 10 км/
год.
