OPEL CROSSLAND X 2018.5 Ohjekirja (in Finnish)

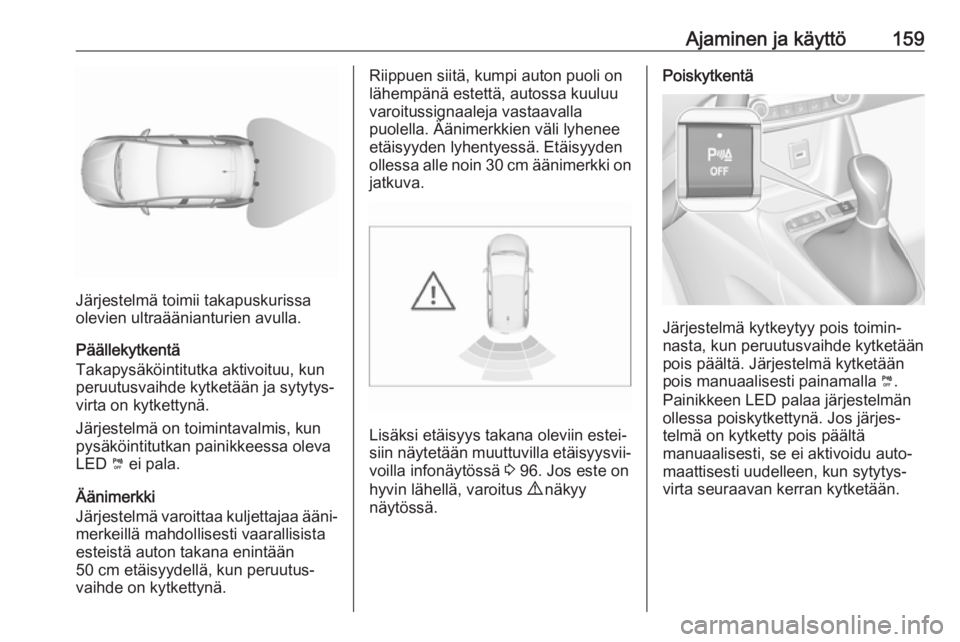

Ajaminen ja käyttö159
Järjestelmä toimii takapuskurissa
olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutka aktivoituu, kun
peruutusvaihde kytketään ja sytytys‐
virta on kytkettynä.
Järjestelmä on toimintavalmis, kun
pysäköintitutkan painikkeessa oleva
LED ¼ ei pala.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisesti vaarallisista
esteistä auton takana enintään
50 cm etäisyydellä, kun peruutus‐
vaihde on kytkettynä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla infonäytössä 3 96. Jos este on
hyvin lähellä, varoitus 9 näkyy
näytössä.
Poiskytkentä
Järjestelmä kytkeytyy pois toimin‐
nasta, kun peruutusvaihde kytketään
pois päältä. Järjestelmä kytketään
pois manuaalisesti painamalla ¼.
Painikkeen LED palaa järjestelmän
ollessa poiskytkettynä. Jos järjes‐ telmä on kytketty pois päältä
manuaalisesti, se ei aktivoidu auto‐
maattisesti uudelleen, kun sytytys‐
virta seuraavan kerran kytketään.

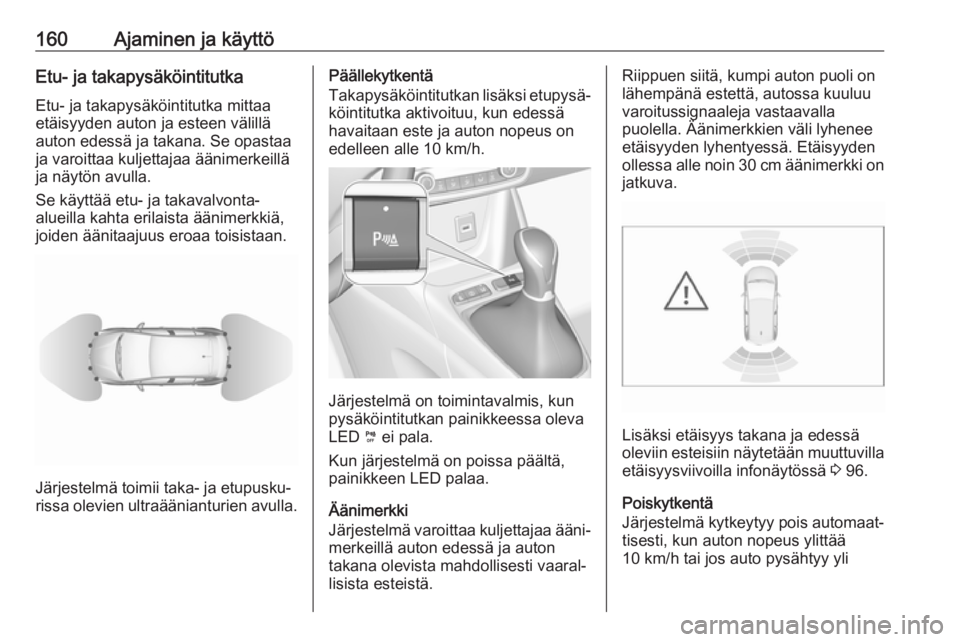

160Ajaminen ja käyttöEtu- ja takapysäköintitutka
Etu- ja takapysäköintitutka mittaa
etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Järjestelmä toimii taka- ja etupusku‐
rissa olevien ultraäänianturien avulla.
Päällekytkentä
Takapysäköintitutkan lisäksi etupysä‐ köintitutka aktivoituu, kun edessä
havaitaan este ja auton nopeus on
edelleen alle 10 km/h.
Järjestelmä on toimintavalmis, kun
pysäköintitutkan painikkeessa oleva
LED ¼ ei pala.
Kun järjestelmä on poissa päältä,
painikkeen LED palaa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton edessä ja auton
takana olevista mahdollisesti vaaral‐
lisista esteistä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla infonäytössä 3 96.
Poiskytkentä
Järjestelmä kytkeytyy pois automaat‐
tisesti, kun auton nopeus ylittää
10 km/h tai jos auto pysähtyy yli

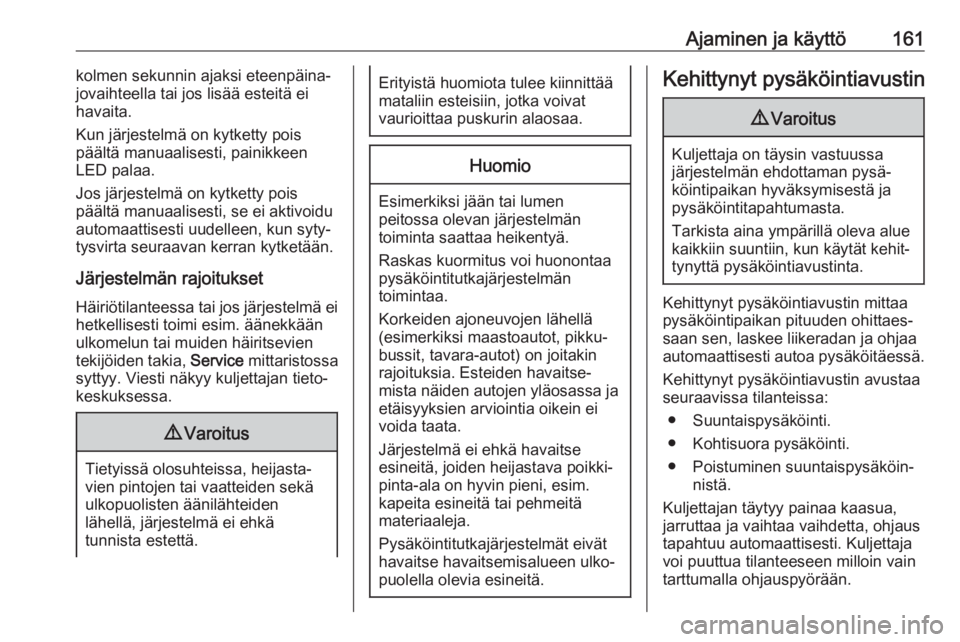

Ajaminen ja käyttö161kolmen sekunnin ajaksi eteenpäina‐
jovaihteella tai jos lisää esteitä ei
havaita.
Kun järjestelmä on kytketty pois
päältä manuaalisesti, painikkeen
LED palaa.
Jos järjestelmä on kytketty pois
päältä manuaalisesti, se ei aktivoidu automaattisesti uudelleen, kun syty‐
tysvirta seuraavan kerran kytketään.
Järjestelmän rajoitukset
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, Service mittaristossa
syttyy. Viesti näkyy kuljettajan tieto‐
keskuksessa.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti autoa pysäköitäessä.
Kehittynyt pysäköintiavustin avustaa
seuraavissa tilanteissa:
● Suuntaispysäköinti.
● Kohtisuora pysäköinti.
● Poistuminen suuntaispysäköin‐ nistä.
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti. Kuljettaja voi puuttua tilanteeseen milloin vain
tarttumalla ohjauspyörään.

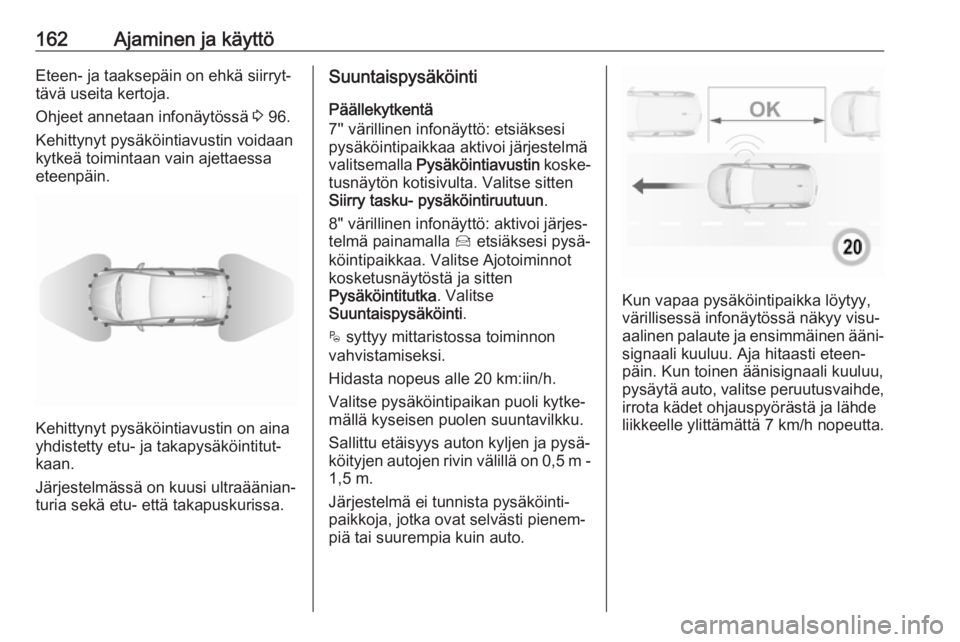

162Ajaminen ja käyttöEteen- ja taaksepäin on ehkä siirryt‐
tävä useita kertoja.
Ohjeet annetaan infonäytössä 3 96.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Suuntaispysäköinti
Päällekytkentä
7'' värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
valitsemalla Pysäköintiavustin koske‐
tusnäytön kotisivulta. Valitse sitten
Siirry tasku- pysäköintiruutuun .
8" värillinen infonäyttö: aktivoi järjes‐ telmä painamalla Í etsiäksesi pysä‐
köintipaikkaa. Valitse Ajotoiminnot
kosketusnäytöstä ja sitten
Pysäköintitutka . Valitse
Suuntaispysäköinti .
$ syttyy mittaristossa toiminnon
vahvistamiseksi.
Hidasta nopeus alle 20 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5 m -
1,5 m.
Järjestelmä ei tunnista pysäköinti‐
paikkoja, jotka ovat selvästi pienem‐
piä tai suurempia kuin auto.
Kun vapaa pysäköintipaikka löytyy,
värillisessä infonäytössä näkyy visu‐
aalinen palaute ja ensimmäinen ääni‐
signaali kuuluu. Aja hitaasti eteen‐
päin. Kun toinen äänisignaali kuuluu,
pysäytä auto, valitse peruutusvaihde, irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 7 km/h nopeutta.

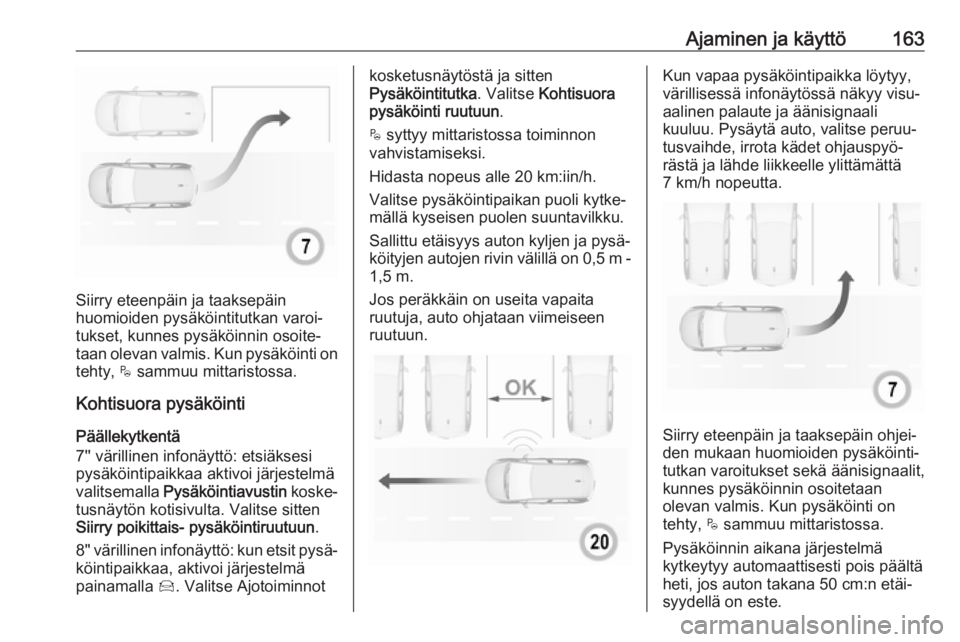

Ajaminen ja käyttö163
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐
taan olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Kohtisuora pysäköinti
Päällekytkentä
7'' värillinen infonäyttö: etsiäksesi
pysäköintipaikkaa aktivoi järjestelmä
valitsemalla Pysäköintiavustin koske‐
tusnäytön kotisivulta. Valitse sitten Siirry poikittais- pysäköintiruutuun .
8" värillinen infonäyttö: kun etsit pysä‐ köintipaikkaa, aktivoi järjestelmä
painamalla Í. Valitse Ajotoiminnot
kosketusnäytöstä ja sitten
Pysäköintitutka . Valitse Kohtisuora
pysäköinti ruutuun .
$ syttyy mittaristossa toiminnon
vahvistamiseksi.
Hidasta nopeus alle 20 km:iin/h.
Valitse pysäköintipaikan puoli kytke‐
mällä kyseisen puolen suuntavilkku.
Sallittu etäisyys auton kyljen ja pysä‐
köityjen autojen rivin välillä on 0,5 m -
1,5 m.
Jos peräkkäin on useita vapaita
ruutuja, auto ohjataan viimeiseen
ruutuun.Kun vapaa pysäköintipaikka löytyy,
värillisessä infonäytössä näkyy visu‐
aalinen palaute ja äänisignaali
kuuluu. Pysäytä auto, valitse peruu‐
tusvaihde, irrota kädet ohjauspyö‐
rästä ja lähde liikkeelle ylittämättä 7 km/h nopeutta.
Siirry eteenpäin ja taaksepäin ohjei‐
den mukaan huomioiden pysäköinti‐
tutkan varoitukset sekä äänisignaalit,
kunnes pysäköinnin osoitetaan
olevan valmis. Kun pysäköinti on
tehty, $ sammuu mittaristossa.
Pysäköinnin aikana järjestelmä
kytkeytyy automaattisesti pois päältä
heti, jos auton takana 50 cm:n etäi‐
syydellä on este.

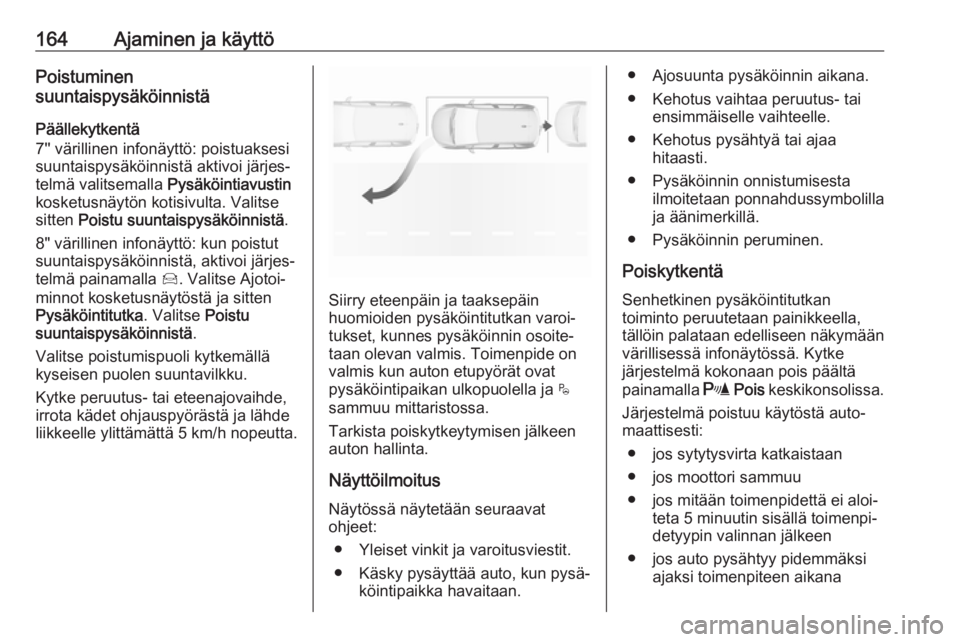

164Ajaminen ja käyttöPoistuminen
suuntaispysäköinnistä
Päällekytkentä
7'' värillinen infonäyttö: poistuaksesi
suuntaispysäköinnistä aktivoi järjes‐
telmä valitsemalla Pysäköintiavustin
kosketusnäytön kotisivulta. Valitse
sitten Poistu suuntaispysäköinnistä .
8" värillinen infonäyttö: kun poistut
suuntaispysäköinnistä, aktivoi järjes‐
telmä painamalla Í. Valitse Ajotoi‐
minnot kosketusnäytöstä ja sitten Pysäköintitutka . Valitse Poistu
suuntaispysäköinnistä .
Valitse poistumispuoli kytkemällä
kyseisen puolen suuntavilkku.
Kytke peruutus- tai eteenajovaihde,
irrota kädet ohjauspyörästä ja lähde
liikkeelle ylittämättä 5 km/h nopeutta.
Siirry eteenpäin ja taaksepäin
huomioiden pysäköintitutkan varoi‐
tukset, kunnes pysäköinnin osoite‐ taan olevan valmis. Toimenpide onvalmis kun auton etupyörät ovat
pysäköintipaikan ulkopuolella ja $
sammuu mittaristossa.
Tarkista poiskytkeytymisen jälkeen
auton hallinta.
Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle.
● Kehotus pysähtyä tai ajaa hitaasti.
● Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Poiskytkentä
Senhetkinen pysäköintitutkan
toiminto peruutetaan painikkeella,
tällöin palataan edelliseen näkymään värillisessä infonäytössä. Kytke
järjestelmä kokonaan pois päältä
painamalla r Pois keskikonsolissa.
Järjestelmä poistuu käytöstä auto‐ maattisesti:
● jos sytytysvirta katkaistaan
● jos moottori sammuu
● jos mitään toimenpidettä ei aloi‐ teta 5 minuutin sisällä toimenpi‐
detyypin valinnan jälkeen
● jos auto pysähtyy pidemmäksi ajaksi toimenpiteen aikana

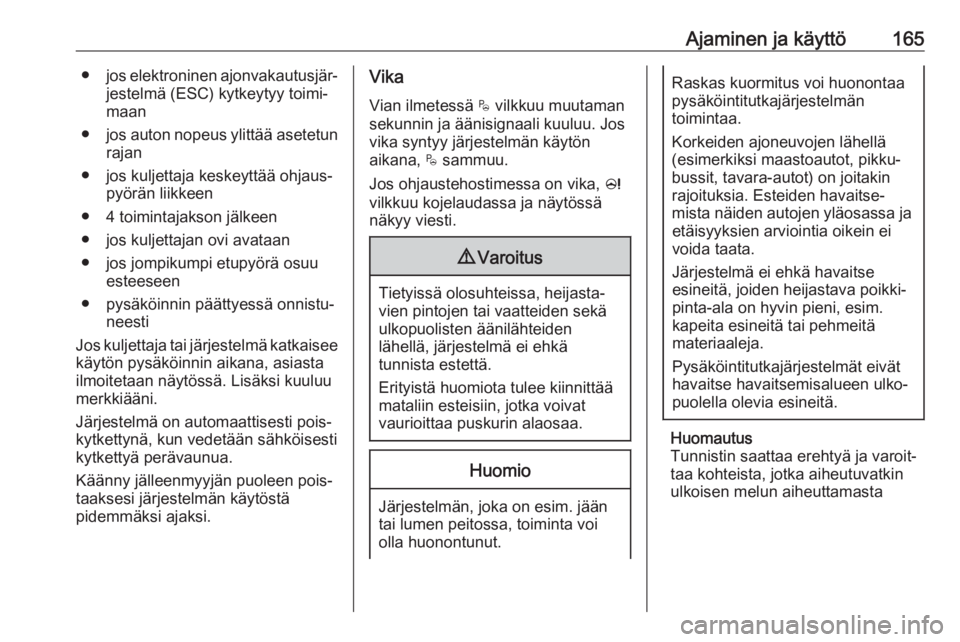

Ajaminen ja käyttö165●jos elektroninen ajonvakautusjär‐
jestelmä (ESC) kytkeytyy toimi‐
maan
● jos auton nopeus ylittää asetetun
rajan
● jos kuljettaja keskeyttää ohjaus‐ pyörän liikkeen
● 4 toimintajakson jälkeen
● jos kuljettajan ovi avataan
● jos jompikumpi etupyörä osuu esteeseen
● pysäköinnin päättyessä onnistu‐ neesti
Jos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä. Lisäksi kuuluu merkkiääni.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua.
Käänny jälleenmyyjän puoleen pois‐
taaksesi järjestelmän käytöstä
pidemmäksi ajaksi.Vika
Vian ilmetessä $ vilkkuu muutaman
sekunnin ja äänisignaali kuuluu. Jos
vika syntyy järjestelmän käytön
aikana, $ sammuu.
Jos ohjaustehostimessa on vika, c
vilkkuu kojelaudassa ja näytössä
näkyy viesti.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta

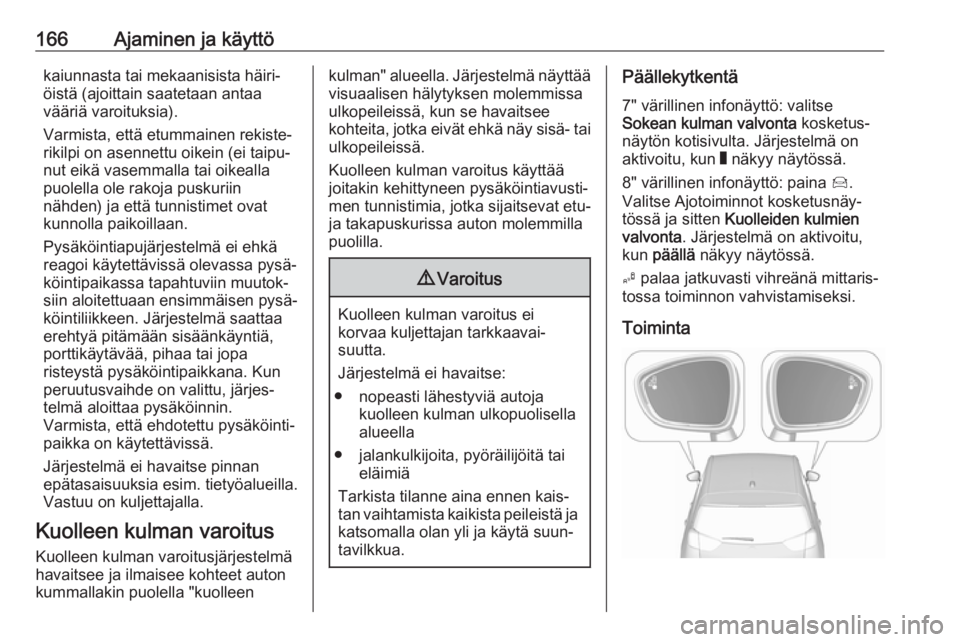

166Ajaminen ja käyttökaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse pinnan
epätasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleenkulman" alueella. Järjestelmä näyttää
visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.
Kuolleen kulman varoitus käyttää
joitakin kehittyneen pysäköintiavusti‐ men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja
katsomalla olan yli ja käytä suun‐
tavilkkua.
Päällekytkentä
7" värillinen infonäyttö: valitse
Sokean kulman valvonta kosketus‐
näytön kotisivulta. Järjestelmä on aktivoitu, kun W näkyy näytössä.
8" värillinen infonäyttö: paina Í.
Valitse Ajotoiminnot kosketusnäy‐
tössä ja sitten Kuolleiden kulmien
valvonta . Järjestelmä on aktivoitu,
kun päällä näkyy näytössä.
B palaa jatkuvasti vihreänä mittaris‐
tossa toiminnon vahvistamiseksi.
Toiminta

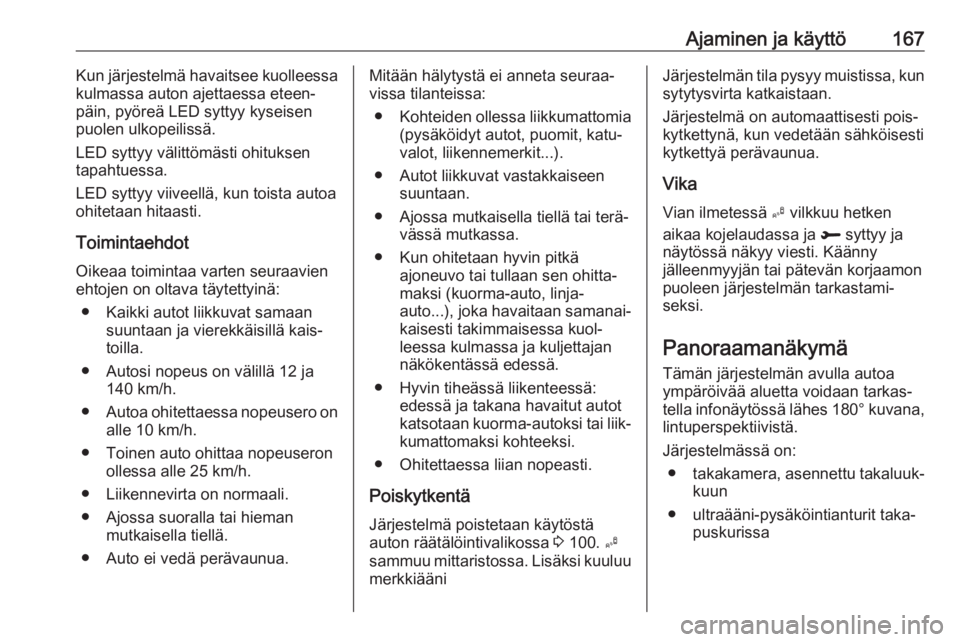

Ajaminen ja käyttö167Kun järjestelmä havaitsee kuolleessa
kulmassa auton ajettaessa eteen‐
päin, pyöreä LED syttyy kyseisen
puolen ulkopeilissä.
LED syttyy välittömästi ohituksen
tapahtuessa.
LED syttyy viiveellä, kun toista autoa ohitetaan hitaasti.
Toimintaehdot
Oikeaa toimintaa varten seuraavien
ehtojen on oltava täytettyinä:
● Kaikki autot liikkuvat samaan suuntaan ja vierekkäisillä kais‐toilla.
● Autosi nopeus on välillä 12 ja 140 km/h.
● Autoa ohitettaessa nopeusero on
alle 10 km/h.
● Toinen auto ohittaa nopeuseron ollessa alle 25 km/h.
● Liikennevirta on normaali.
● Ajossa suoralla tai hieman mutkaisella tiellä.
● Auto ei vedä perävaunua.Mitään hälytystä ei anneta seuraa‐
vissa tilanteissa:
● Kohteiden ollessa liikkumattomia
(pysäköidyt autot, puomit, katu‐
valot, liikennemerkit...).
● Autot liikkuvat vastakkaiseen suuntaan.
● Ajossa mutkaisella tiellä tai terä‐ vässä mutkassa.
● Kun ohitetaan hyvin pitkä ajoneuvo tai tullaan sen ohitta‐
maksi (kuorma-auto, linja-
auto...), joka havaitaan samanai‐
kaisesti takimmaisessa kuol‐
leessa kulmassa ja kuljettajan
näkökentässä edessä.
● Hyvin tiheässä liikenteessä: edessä ja takana havaitut autot
katsotaan kuorma-autoksi tai liik‐
kumattomaksi kohteeksi.
● Ohitettaessa liian nopeasti.
Poiskytkentä
Järjestelmä poistetaan käytöstä
auton räätälöintivalikossa 3 100. B
sammuu mittaristossa. Lisäksi kuuluu merkkiääniJärjestelmän tila pysyy muistissa, kun
sytytysvirta katkaistaan.
Järjestelmä on automaattisesti pois‐
kytkettynä, kun vedetään sähköisesti
kytkettyä perävaunua.
Vika Vian ilmetessä B vilkkuu hetken
aikaa kojelaudassa ja R syttyy ja
näytössä näkyy viesti. Käänny
jälleenmyyjän tai pätevän korjaamon
puoleen järjestelmän tarkastami‐
seksi.
Panoraamanäkymä
Tämän järjestelmän avulla autoa
ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 180° kuvana,
lintuperspektiivistä.
Järjestelmässä on: ● takakamera, asennettu takaluuk‐
kuun
● ultraääni-pysäköintianturit taka‐ puskurissa

168Ajaminen ja käyttöInfonäytön kuva jakautuu kahteen
osaan: oikealla on näkymä auton
yläpuolelta ja vasemmalla on näkymä takaa. Pysäköintianturit täydentävät
auton ylänäkymän tietoja.
Päällekytkentä
Panoraamanäkymän aktivoivat: ● peruutusvaihteen kytkeminen
● ajaminen enintään 10 km/h nopeudella
Toiminta
Eri näkymät voidaan valita näytön
vasemmasta osasta. Näkymää
voidaan vaihtaa milloin tahansa kään‐
nöksen aikana painamalla kosketus‐
kenttää näytön alaosassa vasem‐
malla:
● Takanäkymä
● Auto-tila
● Zoomausnäkymä
● 180° näkymä
Näyttö päivittyy välittömästi valitun
tyyppisellä näkymällä.
AUTO-tila on käytössä oletusarvona.
Tässä tilassa järjestelmä valitsee
parhaan näkymän, vakion tai
zoomauksen, näyttöön pysäköintian‐
tureilta saatujen tietojen perusteella.
Järjestelmän tila ei pysy muistissa,
kun sytytysvirta katkaistaan.Takanäkymä
Auton takana oleva alue näkyy
näytössä. Pystyviivat osoittavat auton leveyden peilien ollessa sisääntaitet‐
tuina. Viivojen suunta muuttuu
ohjauspyörän asennon mukaan.
Ensimmäinen vaakaviiva osoittaa
noin 30 cm etäisyyden auton taka‐
puskurin reunan takana. Ylemmät
vaakaviivat osoittavat noin 1 ja
2 m:n etäisyyden auton takapuskurin
reunan takana.
Tämä näkymä on saatavana AUTO- tilassa tai näkymän valintavalikossa.
