OPEL CROSSLAND X 2018.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2018.5, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2018.5Pages: 269, veľkosť PDF: 7.41 MB
Page 61 of 269

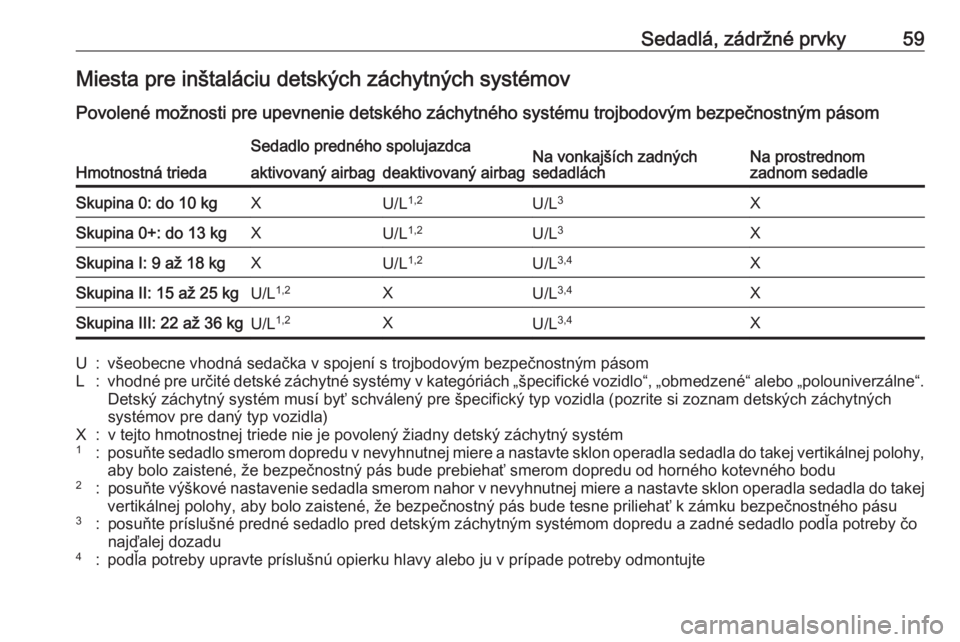

Sedadlá, zádržné prvky59Miesta pre inštaláciu detských záchytných systémov
Povolené možnosti pre upevnenie detského záchytného systému trojbodovým bezpečnostným pásom
Hmotnostná trieda
Sedadlo predného spolujazdcaNa vonkajších zadných
sedadláchNa prostrednom
zadnom sedadleaktivovaný airbagdeaktivovaný airbagSkupina 0: do 10 kgXU/L 1,2U/L 3XSkupina 0+: do 13 kgXU/L1,2U/L3XSkupina I: 9 až 18 kgXU/L 1,2U/L3,4XSkupina II: 15 až 25 kgU/L1,2XU/L3,4XSkupina III: 22 až 36 kgU/L1,2XU/L3,4XU:všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásomL:vhodné pre určité detské záchytné systémy v kategóriách „špecifické vozidlo“, „obmedzené“ alebo „polouniverzálne“.
Detský záchytný systém musí byť schválený pre špecifický typ vozidla (pozrite si zoznam detských záchytných
systémov pre daný typ vozidla)X:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém1:posuňte sedadlo smerom dopredu v nevyhnutnej miere a nastavte sklon operadla sedadla do takej vertikálnej polohy,
aby bolo zaistené, že bezpečnostný pás bude prebiehať smerom dopredu od horného kotevného bodu2:posuňte výškové nastavenie sedadla smerom nahor v nevyhnutnej miere a nastavte sklon operadla sedadla do takej
vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude tesne priliehať k zámku bezpečnostného pásu3:posuňte príslušné predné sedadlo pred detským záchytným systémom dopredu a zadné sedadlo podľa potreby čo
najďalej dozadu4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujte
Page 62 of 269

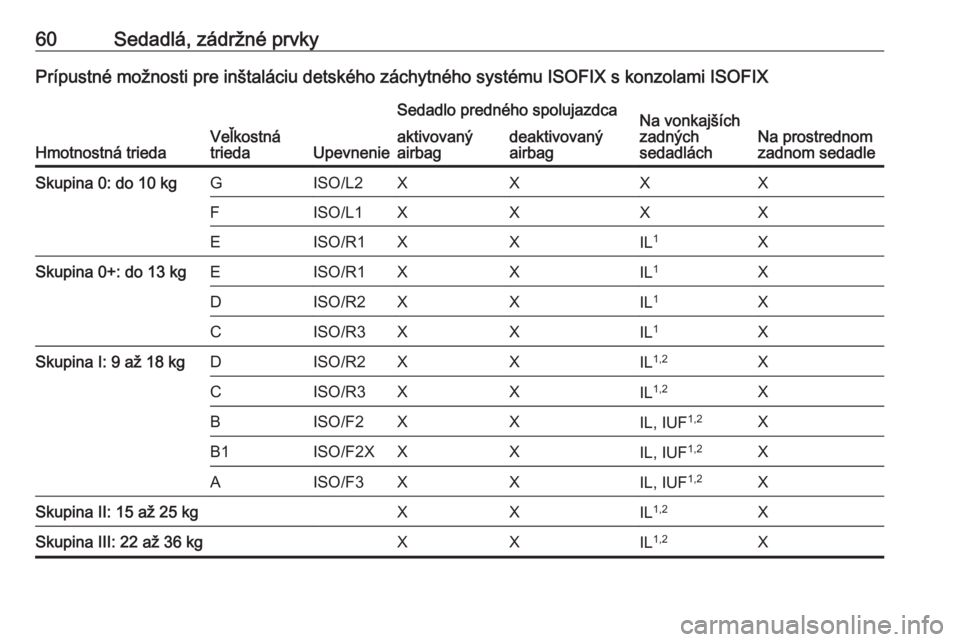

60Sedadlá, zádržné prvkyPrípustné možnosti pre inštaláciu detského záchytného systému ISOFIX s konzolami ISOFIX
Hmotnostná triedaVeľkostná
triedaUpevnenie
Sedadlo predného spolujazdcaNa vonkajších
zadných
sedadláchNa prostrednom
zadnom sedadle
aktivovaný
airbagdeaktivovaný
airbagSkupina 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XSkupina 0+: do 13 kgEISO/R1XXIL1XDISO/R2XXIL1XCISO/R3XXIL1XSkupina I: 9 až 18 kgDISO/R2XXIL1,2XCISO/R3XXIL1,2XBISO/F2XXIL, IUF 1,2XB1ISO/F2XXXIL, IUF1,2XAISO/F3XXIL, IUF 1,2XSkupina II: 15 až 25 kgXXIL1,2XSkupina III: 22 až 36 kgXXIL1,2X
Page 63 of 269

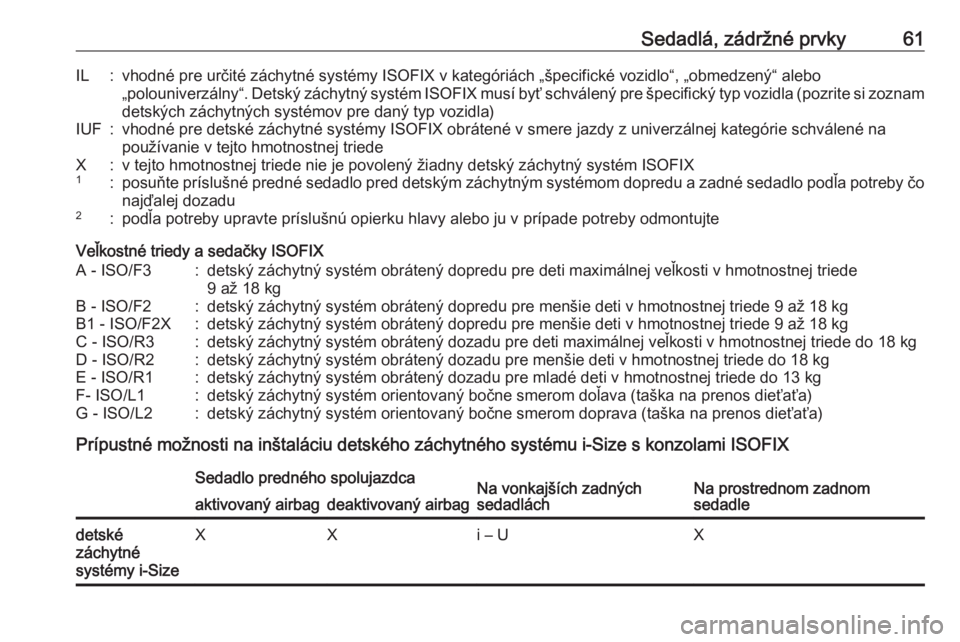

Sedadlá, zádržné prvky61IL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Detský záchytný systém ISOFIX musí byť schválený pre špecifický typ vozidla (pozrite si zoznam
detských záchytných systémov pre daný typ vozidla)IUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na
používanie v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX1:posuňte príslušné predné sedadlo pred detským záchytným systémom dopredu a zadné sedadlo podľa potreby čo najďalej dozadu2:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujte
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3:detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede9 až 18 kgB - ISO/F2:detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgB1 - ISO/F2X:detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgC - ISO/R3:detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kgD - ISO/R2:detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kgE - ISO/R1:detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kgF- ISO/L1:detský záchytný systém orientovaný bočne smerom doľava (taška na prenos dieťaťa)G - ISO/L2:detský záchytný systém orientovaný bočne smerom doprava (taška na prenos dieťaťa)
Prípustné možnosti na inštaláciu detského záchytného systému i-Size s konzolami ISOFIX
Sedadlo predného spolujazdcaNa vonkajších zadných
sedadláchNa prostrednom zadnom
sedadleaktivovaný airbagdeaktivovaný airbagdetské
záchytné
systémy i-SizeXXi – UX
Page 64 of 269

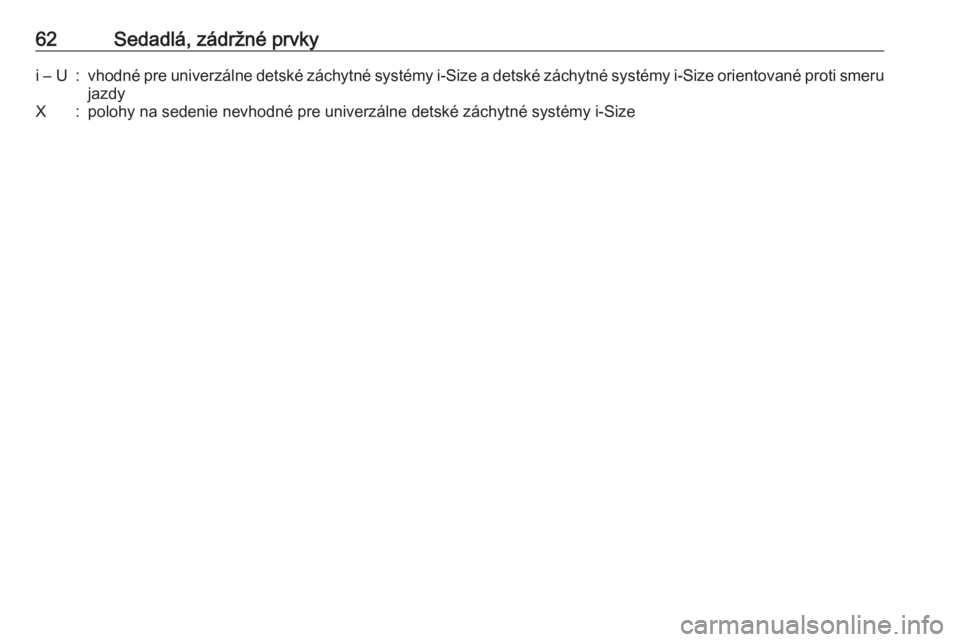

62Sedadlá, zádržné prvkyi – U:vhodné pre univerzálne detské záchytné systémy i-Size a detské záchytné systémy i-Size orientované proti smerujazdyX:polohy na sedenie nevhodné pre univerzálne detské záchytné systémy i-Size
Page 65 of 269

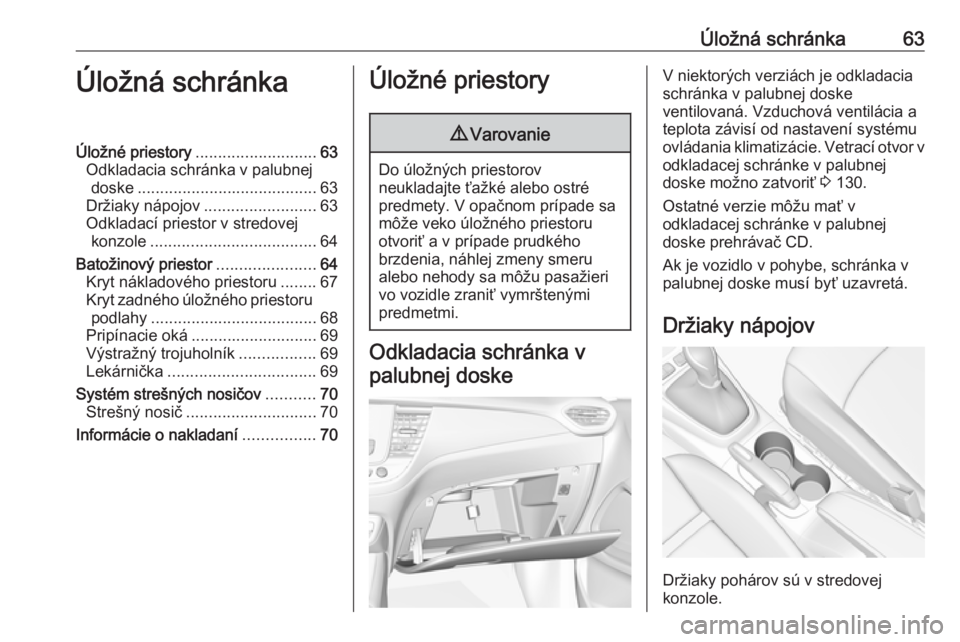

Úložná schránka63Úložná schránkaÚložné priestory........................... 63
Odkladacia schránka v palubnej doske ........................................ 63
Držiaky nápojov .........................63
Odkladací priestor v stredovej konzole ..................................... 64
Batožinový priestor ......................64
Kryt nákladového priestoru ........67
Kryt zadného úložného priestoru podlahy ..................................... 68
Pripínacie oká ............................ 69
Výstražný trojuholník .................69
Lekárnička ................................. 69
Systém strešných nosičov ...........70
Strešný nosič ............................. 70
Informácie o nakladaní ................70Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
V niektorých verziách je odkladacia
schránka v palubnej doske
ventilovaná. Vzduchová ventilácia a
teplota závisí od nastavení systému
ovládania klimatizácie. Vetrací otvor v odkladacej schránke v palubnej
doske možno zatvoriť 3 130.
Ostatné verzie môžu mať v
odkladacej schránke v palubnej
doske prehrávač CD.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov
Držiaky pohárov sú v stredovej
konzole.
Page 66 of 269

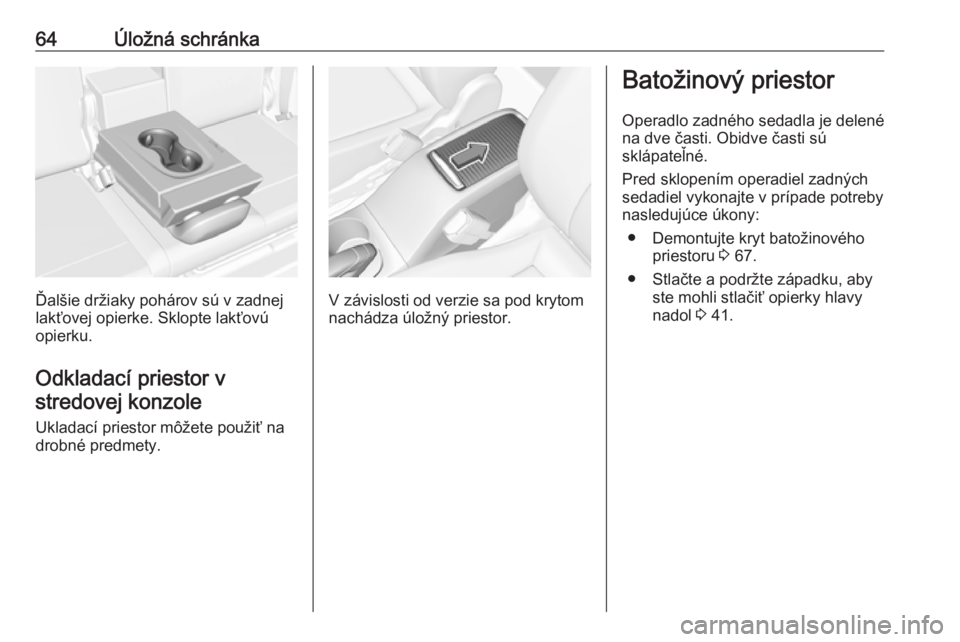

64Úložná schránka
Ďalšie držiaky pohárov sú v zadnej
lakťovej opierke. Sklopte lakťovú
opierku.
Odkladací priestor v stredovej konzole
Ukladací priestor môžete použiť na
drobné predmety.V závislosti od verzie sa pod krytom nachádza úložný priestor.
Batožinový priestor
Operadlo zadného sedadla je delené
na dve časti. Obidve časti sú
sklápateľné.
Pred sklopením operadiel zadných
sedadiel vykonajte v prípade potreby
nasledujúce úkony:
● Demontujte kryt batožinového priestoru 3 67.
● Stlačte a podržte západku, aby ste mohli stlačiť opierky hlavy
nadol 3 41.
Page 67 of 269

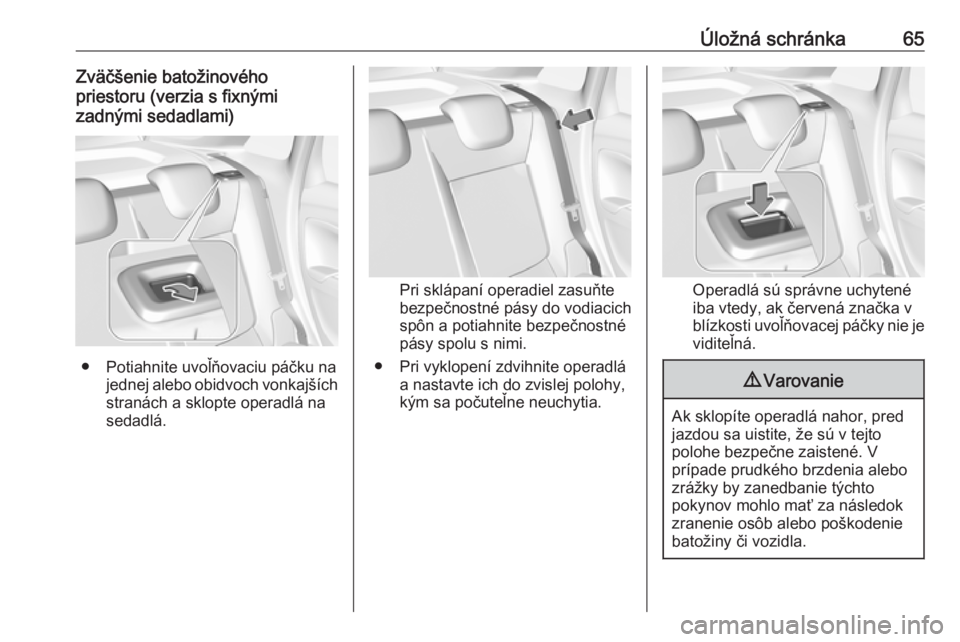

Úložná schránka65Zväčšenie batožinového
priestoru (verzia s fixnými
zadnými sedadlami)
● Potiahnite uvoľňovaciu páčku na jednej alebo obidvoch vonkajších
stranách a sklopte operadlá na
sedadlá.
Pri sklápaní operadiel zasuňte
bezpečnostné pásy do vodiacich
spôn a potiahnite bezpečnostné
pásy spolu s nimi.
● Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy,
kým sa počuteľne neuchytia.Operadlá sú správne uchytené
iba vtedy, ak červená značka v blízkosti uvoľňovacej páčky nie je viditeľná.
9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Page 68 of 269

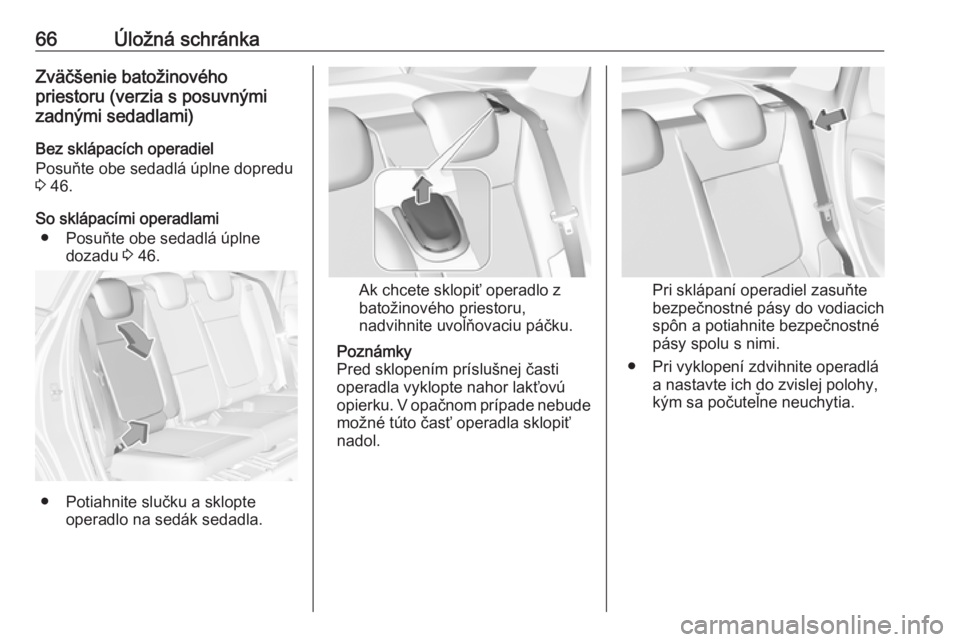

66Úložná schránkaZväčšenie batožinového
priestoru (verzia s posuvnými
zadnými sedadlami)
Bez sklápacích operadiel
Posuňte obe sedadlá úplne dopredu
3 46.
So sklápacími operadlami ● Posuňte obe sedadlá úplne dozadu 3 46.
● Potiahnite slučku a sklopte
operadlo na sedák sedadla.
Ak chcete sklopiť operadlo z
batožinového priestoru,
nadvihnite uvoľňovaciu páčku.
Poznámky
Pred sklopením príslušnej časti
operadla vyklopte nahor lakťovú
opierku. V opačnom prípade nebude
možné túto časť operadla sklopiť
nadol.Pri sklápaní operadiel zasuňte
bezpečnostné pásy do vodiacich
spôn a potiahnite bezpečnostné
pásy spolu s nimi.
● Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy,
kým sa počuteľne neuchytia.
Page 69 of 269

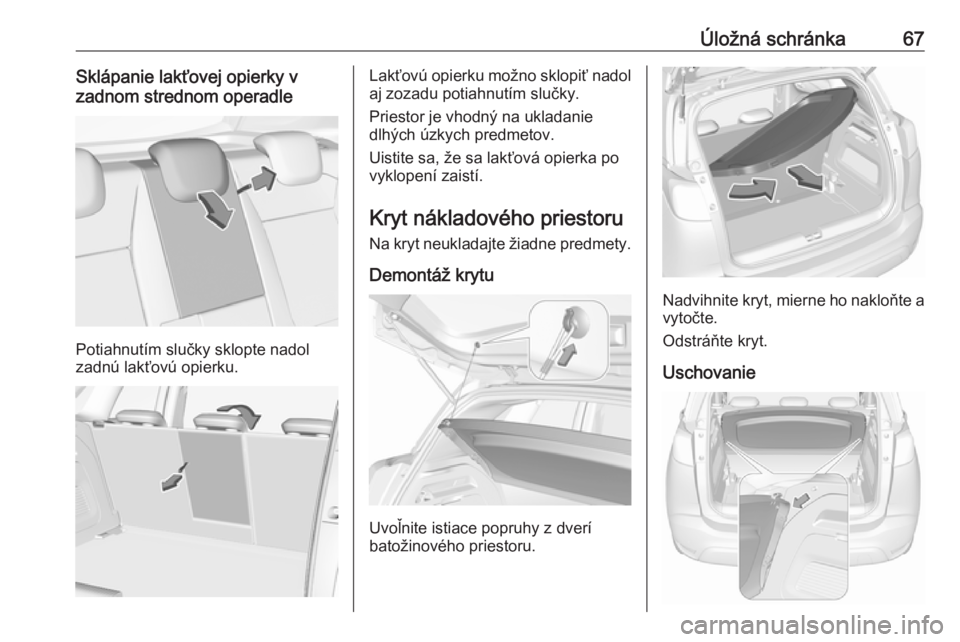

Úložná schránka67Sklápanie lakťovej opierky v
zadnom strednom operadle
Potiahnutím slučky sklopte nadol
zadnú lakťovú opierku.
Lakťovú opierku možno sklopiť nadol
aj zozadu potiahnutím slučky.
Priestor je vhodný na ukladanie
dlhých úzkych predmetov.
Uistite sa, že sa lakťová opierka po
vyklopení zaistí.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.
Demontáž krytu
Uvoľnite istiace popruhy z dverí
batožinového priestoru.
Nadvihnite kryt, mierne ho nakloňte a vytočte.
Odstráňte kryt.
Uschovanie
Page 70 of 269

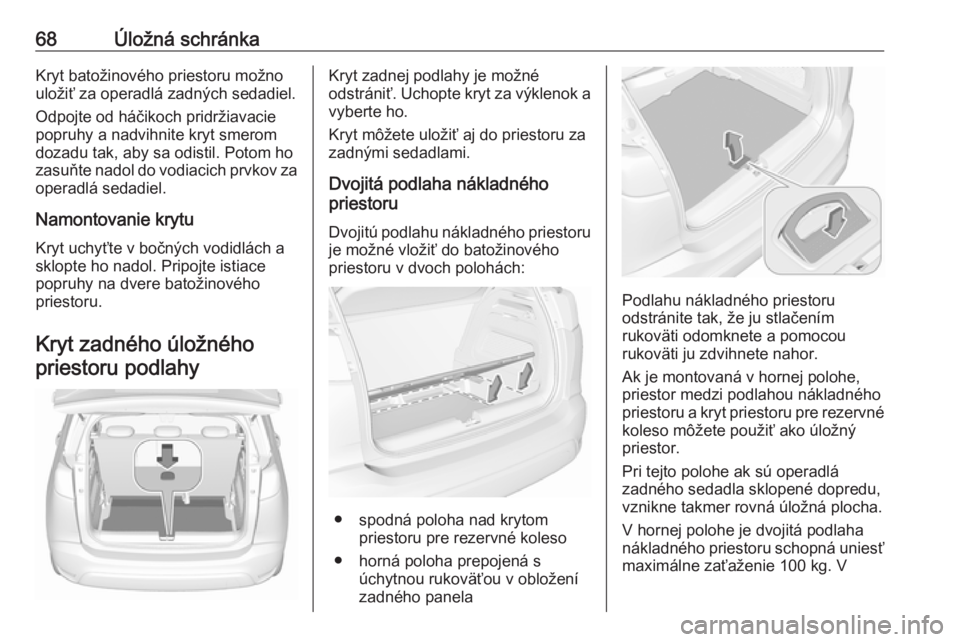

68Úložná schránkaKryt batožinového priestoru možno
uložiť za operadlá zadných sedadiel.
Odpojte od háčikoch pridržiavacie
popruhy a nadvihnite kryt smerom
dozadu tak, aby sa odistil. Potom ho
zasuňte nadol do vodiacich prvkov za
operadlá sedadiel.
Namontovanie krytu
Kryt uchyťte v bočných vodidlách a sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.
Kryt zadného úložného priestoru podlahyKryt zadnej podlahy je možné
odstrániť. Uchopte kryt za výklenok a vyberte ho.
Kryt môžete uložiť aj do priestoru za
zadnými sedadlami.
Dvojitá podlaha nákladného
priestoru
Dvojitú podlahu nákladného priestoru je možné vložiť do batožinového
priestoru v dvoch polohách:
● spodná poloha nad krytom priestoru pre rezervné koleso
● horná poloha prepojená s úchytnou rukoväťou v obložení
zadného panela
Podlahu nákladného priestoru
odstránite tak, že ju stlačením
rukoväti odomknete a pomocou
rukoväti ju zdvihnete nahor.
Ak je montovaná v hornej polohe,
priestor medzi podlahou nákladného
priestoru a kryt priestoru pre rezervné
koleso môžete použiť ako úložný
priestor.
Pri tejto polohe ak sú operadlá
zadného sedadla sklopené dopredu,
vznikne takmer rovná úložná plocha.
V hornej polohe je dvojitá podlaha
nákladného priestoru schopná uniesť maximálne zaťaženie 100 kg. V
