OPEL CROSSLAND X 2018.5 Uporabniški priročnik

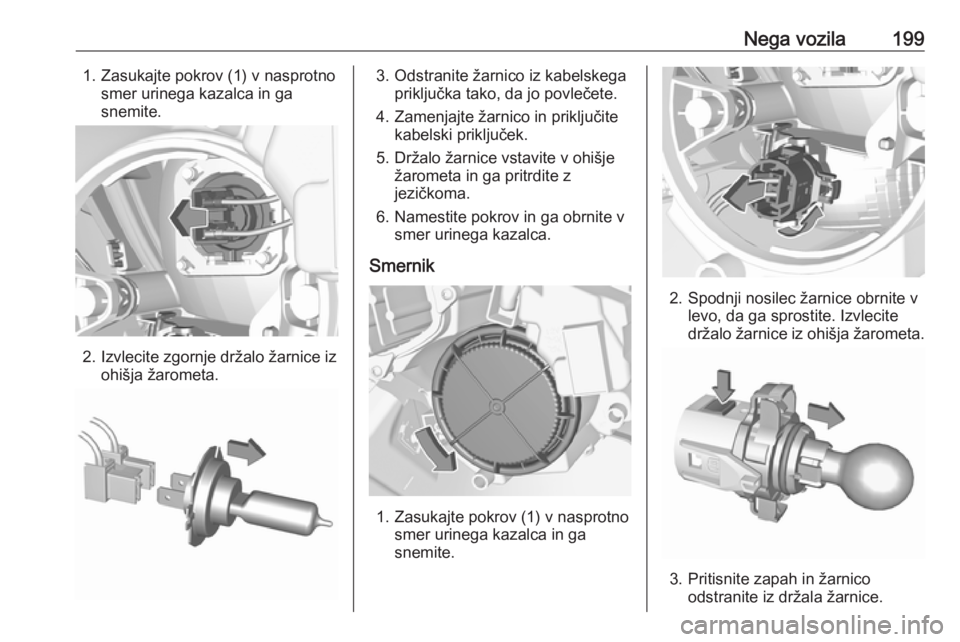

Nega vozila1991. Zasukajte pokrov (1) v nasprotnosmer urinega kazalca in ga
snemite.
2. Izvlecite zgornje držalo žarnice iz ohišja žarometa.
3. Odstranite žarnico iz kabelskega priključka tako, da jo povlečete.
4. Zamenjajte žarnico in priključite kabelski priključek.
5. Držalo žarnice vstavite v ohišje žarometa in ga pritrdite z
jezičkoma.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Smernik
1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.
2. Spodnji nosilec žarnice obrnite v levo, da ga sprostite. Izvlecite
držalo žarnice iz ohišja žarometa.
3. Pritisnite zapah in žarnico odstranite iz držala žarnice.

200Nega vozila4.Zamenjajte žarnico in jo vstavite v
držalo žarnice.
5. Nosilec z žarnico vstavite v ohišje
žarometa in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Kratke luči
1. Zasukajte pokrov (2) v nasprotno smer urinega kazalca in ga
snemite.
2. Dvignite držalo, nato priključek povlecite nazaj.
3. Držalo obrnite navzdol in žarnico odstranite iz ohišja žarometa.
4. Zamenjajte žarnico in jo potisnitev ohišje reflektorja ter jo pritrdite z
jezičkoma.
5. Držalo obrnite navzgor ga držite na mestu.
6. Električni priključek priključite na žarnico in ga pritrdite z držalom.
7. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
LED-žarometi Žarometi za dolge in kratke luči ter
stranske luči, luči za dnevno vožnjo in
smerniki vsebujejo svetleče diode, ki
jih ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Meglenke
Žarnice so dostopne s spodnje strani
vozila.

Nega vozila201

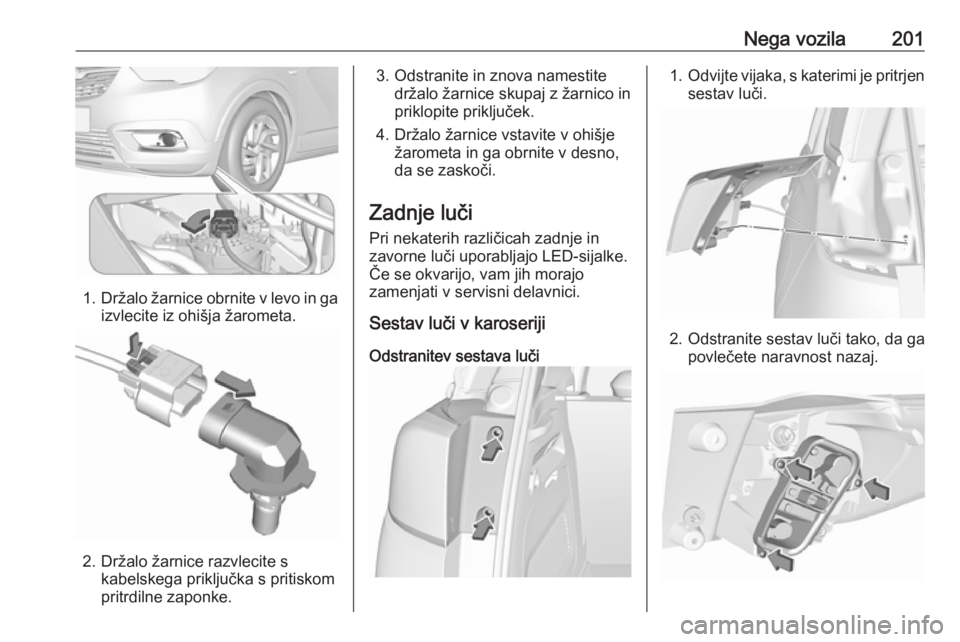

1.Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno,
da se zaskoči.
Zadnje luči
Pri nekaterih različicah zadnje in zavorne luči uporabljajo LED-sijalke.
Če se okvarijo, vam jih morajo
zamenjati v servisni delavnici.
Sestav luči v karoseriji
Odstranitev sestava luči1. Odvijte vijaka, s katerimi je pritrjen
sestav luči.
2. Odstranite sestav luči tako, da ga povlečete naravnost nazaj.

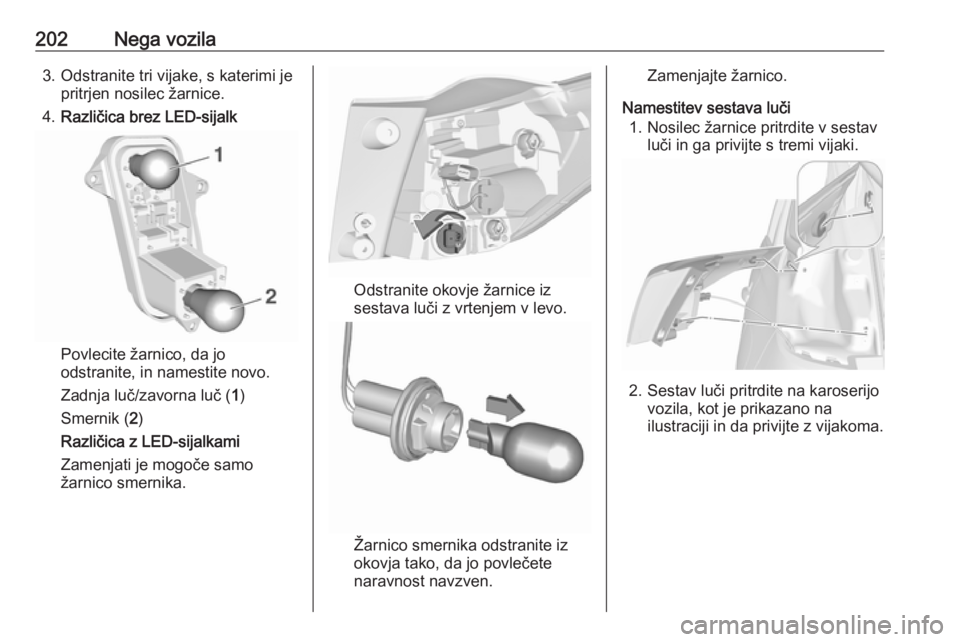

202Nega vozila3. Odstranite tri vijake, s katerimi jepritrjen nosilec žarnice.
4. Različica brez LED-sijalk
Povlecite žarnico, da jo
odstranite, in namestite novo.
Zadnja luč/zavorna luč ( 1)
Smernik ( 2)
Različica z LED-sijalkami
Zamenjati je mogoče samo
žarnico smernika.
Odstranite okovje žarnice iz
sestava luči z vrtenjem v levo.
Žarnico smernika odstranite iz
okovja tako, da jo povlečete
naravnost navzven.
Zamenjajte žarnico.
Namestitev sestava luči 1. Nosilec žarnice pritrdite v sestav luči in ga privijte s tremi vijaki.
2. Sestav luči pritrdite na karoserijovozila, kot je prikazano na
ilustraciji in da privijte z vijakoma.

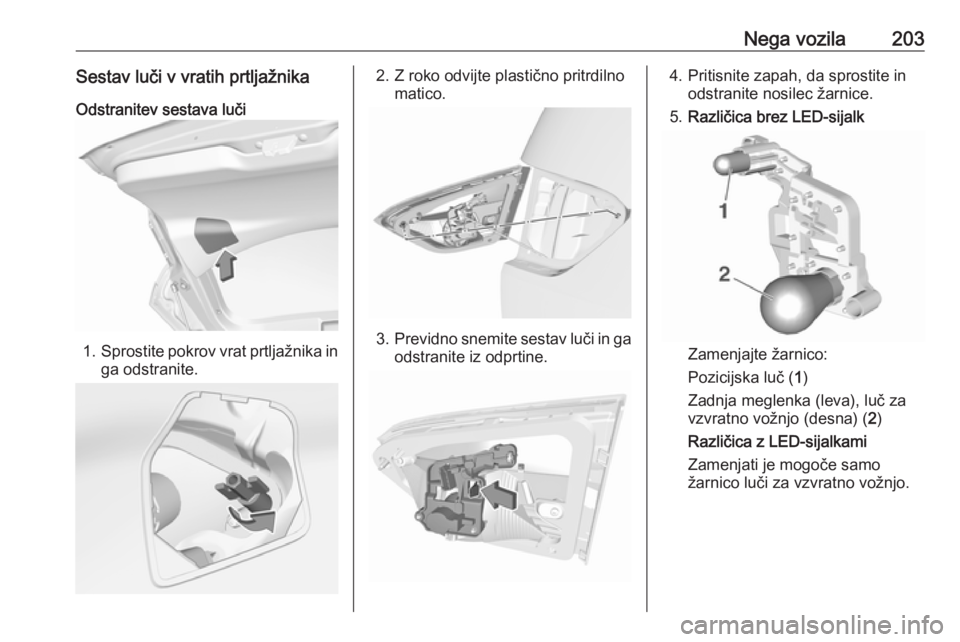

Nega vozila203Sestav luči v vratih prtljažnikaOdstranitev sestava luči
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite zapah, da sprostite in odstranite nosilec žarnice.
5. Različica brez LED-sijalk
Zamenjajte žarnico:
Pozicijska luč ( 1)
Zadnja meglenka (leva), luč za
vzvratno vožnjo (desna) ( 2)
Različica z LED-sijalkami
Zamenjati je mogoče samo
žarnico luči za vzvratno vožnjo.

204Nega vozila

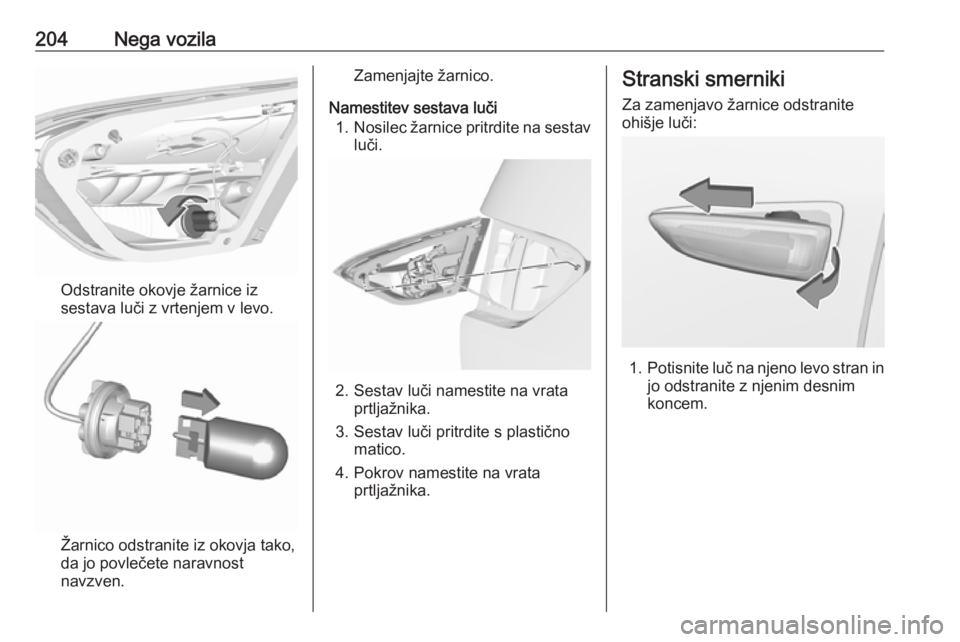

Odstranite okovje žarnice iz
sestava luči z vrtenjem v levo.
Žarnico odstranite iz okovja tako,
da jo povlečete naravnost
navzven.
Zamenjajte žarnico.
Namestitev sestava luči 1. Nosilec žarnice pritrdite na sestav
luči.
2. Sestav luči namestite na vrata prtljažnika.
3. Sestav luči pritrdite s plastično matico.
4. Pokrov namestite na vrata prtljažnika.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

Nega vozila205

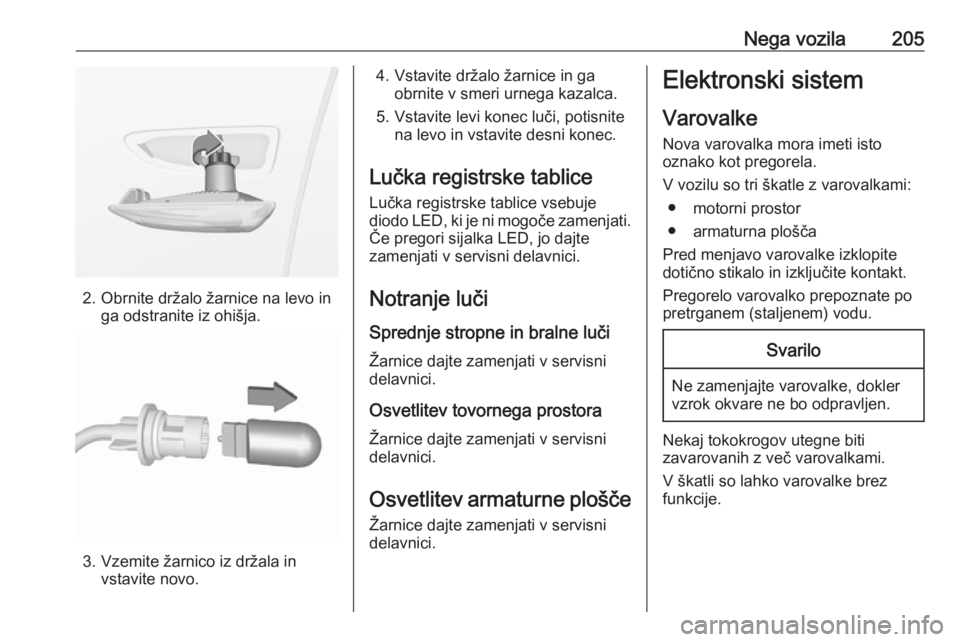

2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisni
delavnici.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

206Nega vozila

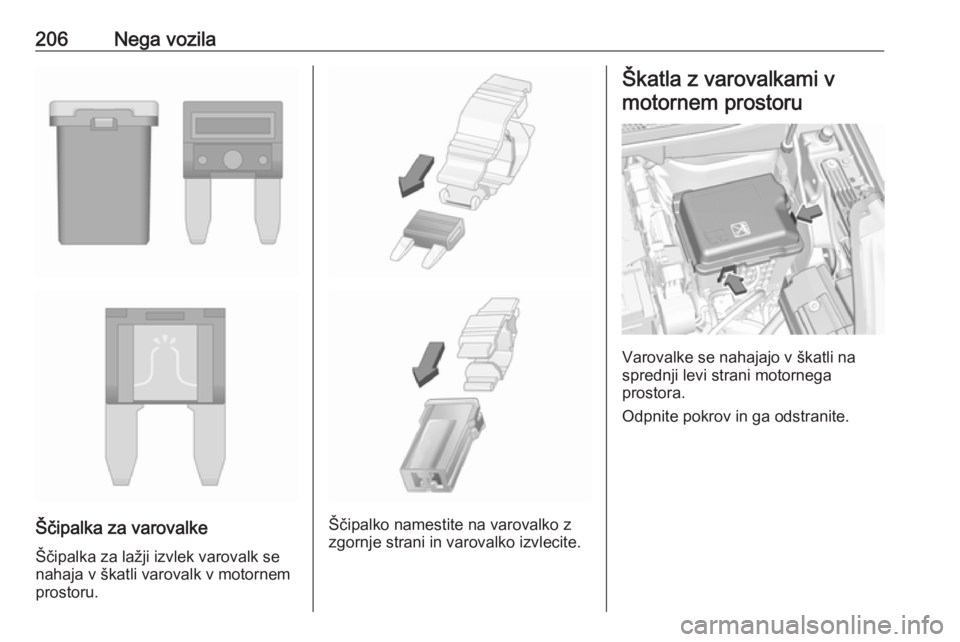

Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

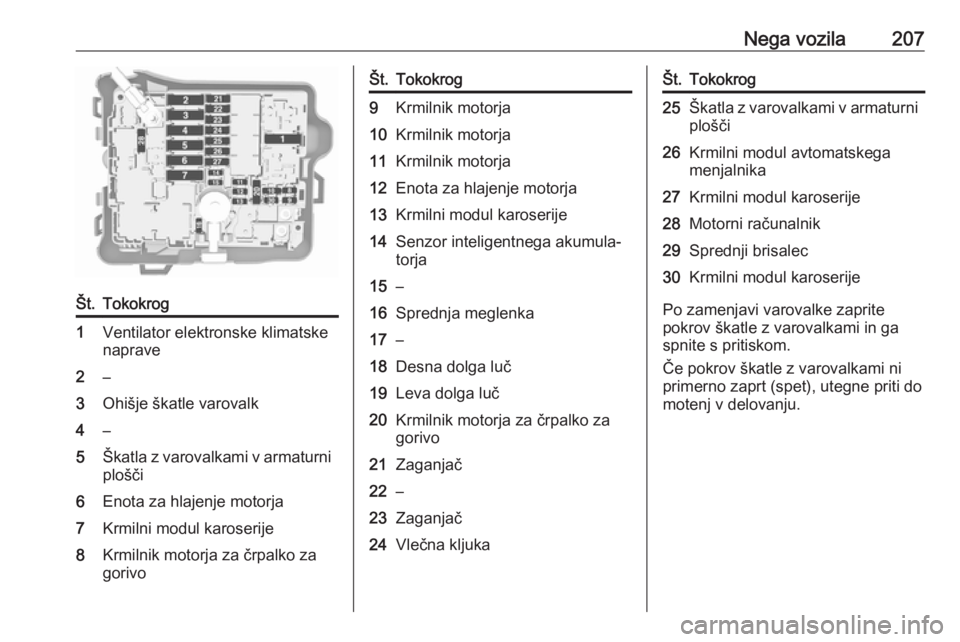

Nega vozila207Št.Tokokrog1Ventilator elektronske klimatske
naprave2–3Ohišje škatle varovalk4–5Škatla z varovalkami v armaturni plošči6Enota za hlajenje motorja7Krmilni modul karoserije8Krmilnik motorja za črpalko za
gorivoŠt.Tokokrog9Krmilnik motorja10Krmilnik motorja11Krmilnik motorja12Enota za hlajenje motorja13Krmilni modul karoserije14Senzor inteligentnega akumula‐
torja15–16Sprednja meglenka17–18Desna dolga luč19Leva dolga luč20Krmilnik motorja za črpalko za
gorivo21Zaganjač22–23Zaganjač24Vlečna kljukaŠt.Tokokrog25Škatla z varovalkami v armaturni plošči26Krmilni modul avtomatskega
menjalnika27Krmilni modul karoserije28Motorni računalnik29Sprednji brisalec30Krmilni modul karoserije
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

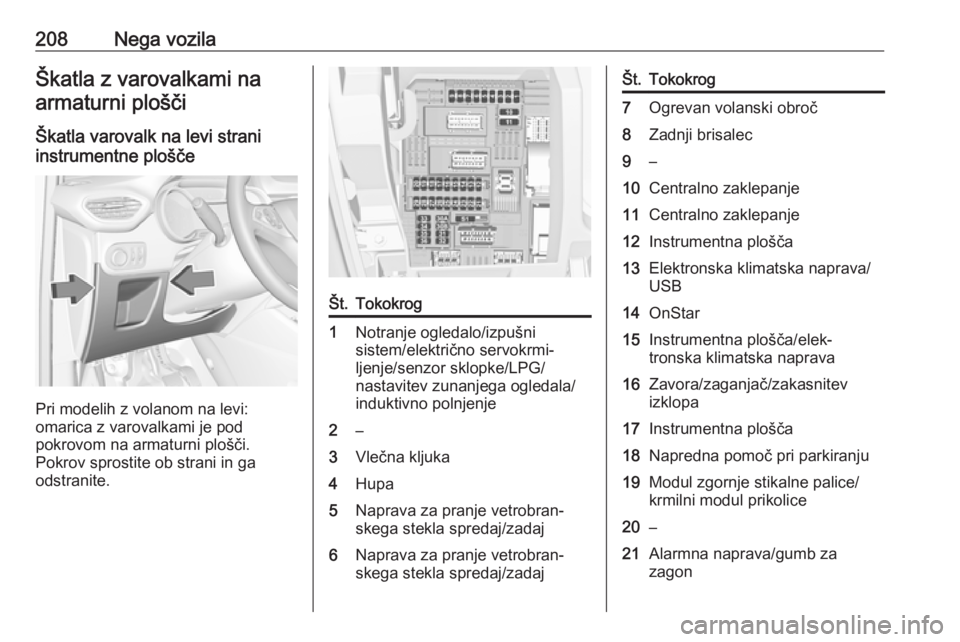

208Nega vozilaŠkatla z varovalkami naarmaturni plošči
Škatla varovalk na levi strani
instrumentne plošče
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči.
Pokrov sprostite ob strani in ga
odstranite.
Št.Tokokrog1Notranje ogledalo/izpušni
sistem/električno servokrmi‐
ljenje/senzor sklopke/LPG/
nastavitev zunanjega ogledala/
induktivno polnjenje2–3Vlečna kljuka4Hupa5Naprava za pranje vetrobran‐
skega stekla spredaj/zadaj6Naprava za pranje vetrobran‐
skega stekla spredaj/zadajŠt.Tokokrog7Ogrevan volanski obroč8Zadnji brisalec9–10Centralno zaklepanje11Centralno zaklepanje12Instrumentna plošča13Elektronska klimatska naprava/
USB14OnStar15Instrumentna plošča/elek‐
tronska klimatska naprava16Zavora/zaganjač/zakasnitev
izklopa17Instrumentna plošča18Napredna pomoč pri parkiranju19Modul zgornje stikalne palice/
krmilni modul prikolice20–21Alarmna naprava/gumb za
zagon
