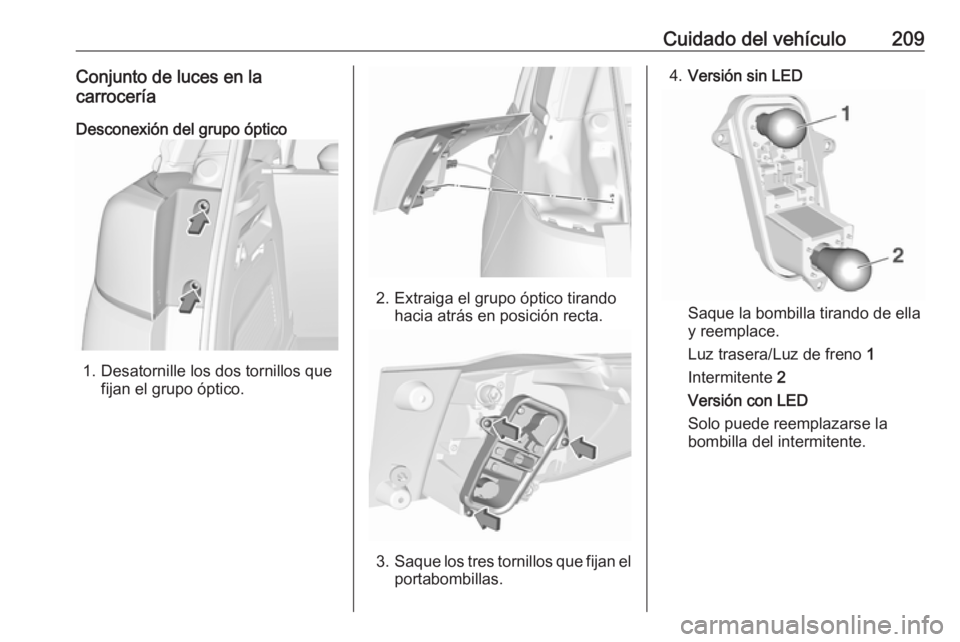

Cuidado del vehículo209Conjunto de luces en la
carrocería
Desconexión del grupo óptico
1. Desatornille los dos tornillos que fijan el grupo óptico.
2. Extraiga el grupo óptico tirandohacia atrás en posición recta.
3.Saque los tres tornillos que fijan el
portabombillas.
4. Versión sin LED
Saque la bombilla tirando de ella
y reemplace.
Luz trasera/Luz de freno 1
Intermitente 2
Versión con LED
Solo puede reemplazarse la bombilla del intermitente.

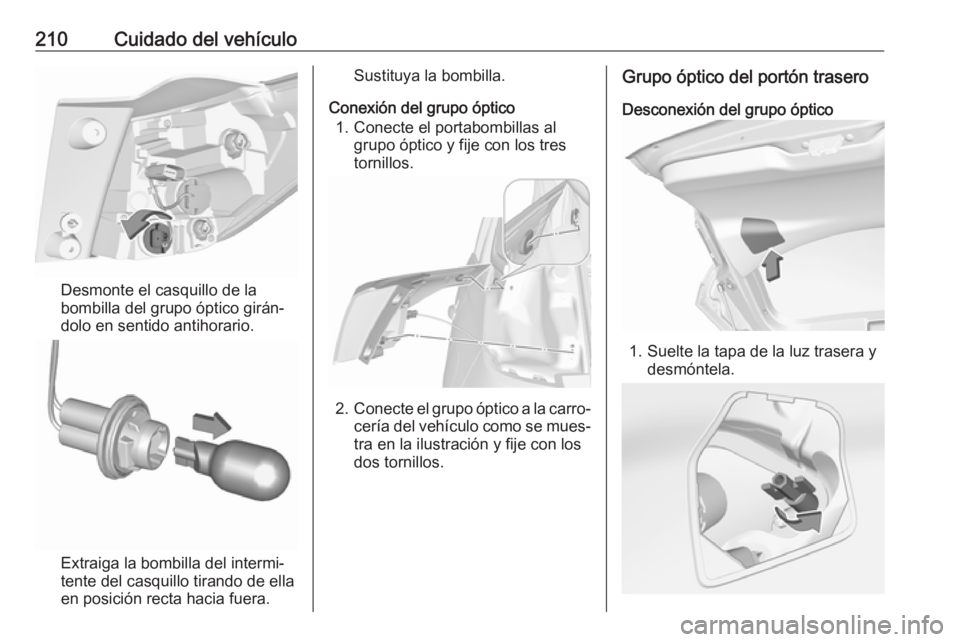

210Cuidado del vehículo
Desmonte el casquillo de la
bombilla del grupo óptico girán‐
dolo en sentido antihorario.
Extraiga la bombilla del intermi‐
tente del casquillo tirando de ella
en posición recta hacia fuera.
Sustituya la bombilla.
Conexión del grupo óptico 1. Conecte el portabombillas al grupo óptico y fije con los tres
tornillos.
2. Conecte el grupo óptico a la carro‐
cería del vehículo como se mues‐ tra en la ilustración y fije con los
dos tornillos.
Grupo óptico del portón trasero
Desconexión del grupo óptico
1. Suelte la tapa de la luz trasera y desmóntela.

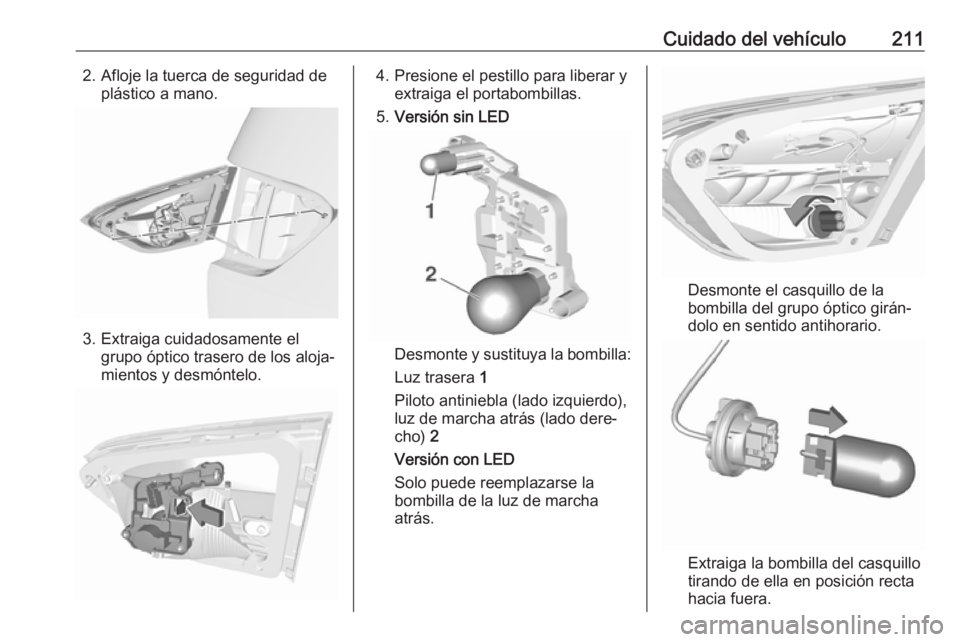

Cuidado del vehículo2112. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione el pestillo para liberar y extraiga el portabombillas.
5. Versión sin LED
Desmonte y sustituya la bombilla:
Luz trasera 1
Piloto antiniebla (lado izquierdo),
luz de marcha atrás (lado dere‐
cho) 2
Versión con LED
Solo puede reemplazarse la
bombilla de la luz de marcha
atrás.
Desmonte el casquillo de la
bombilla del grupo óptico girán‐
dolo en sentido antihorario.
Extraiga la bombilla del casquillo
tirando de ella en posición recta
hacia fuera.

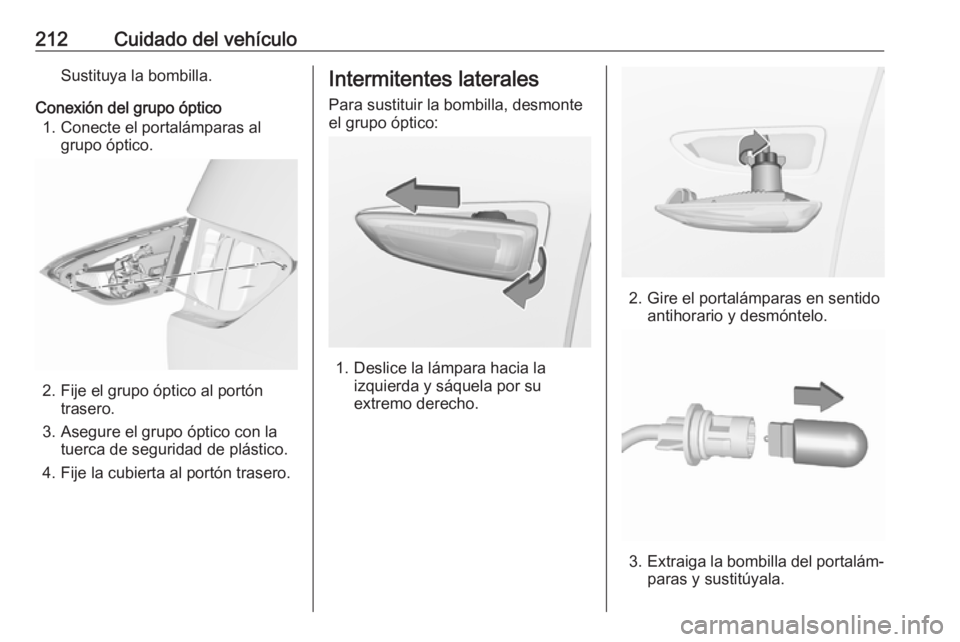

212Cuidado del vehículoSustituya la bombilla.
Conexión del grupo óptico 1. Conecte el portalámparas al grupo óptico.
2. Fije el grupo óptico al portóntrasero.
3. Asegure el grupo óptico con la tuerca de seguridad de plástico.
4. Fije la cubierta al portón trasero.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

Cuidado del vehículo2134. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda einserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada como LED y no se puede cambiar. En caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐ necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

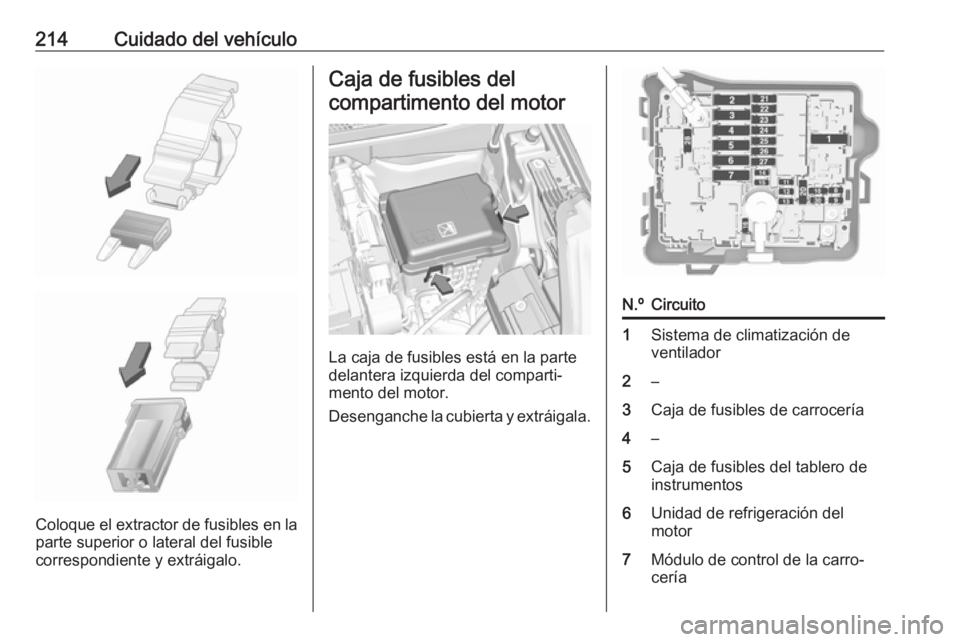

214Cuidado del vehículo
Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
N.ºCircuito1Sistema de climatización de
ventilador2–3Caja de fusibles de carrocería4–5Caja de fusibles del tablero de
instrumentos6Unidad de refrigeración del
motor7Módulo de control de la carro‐
cería

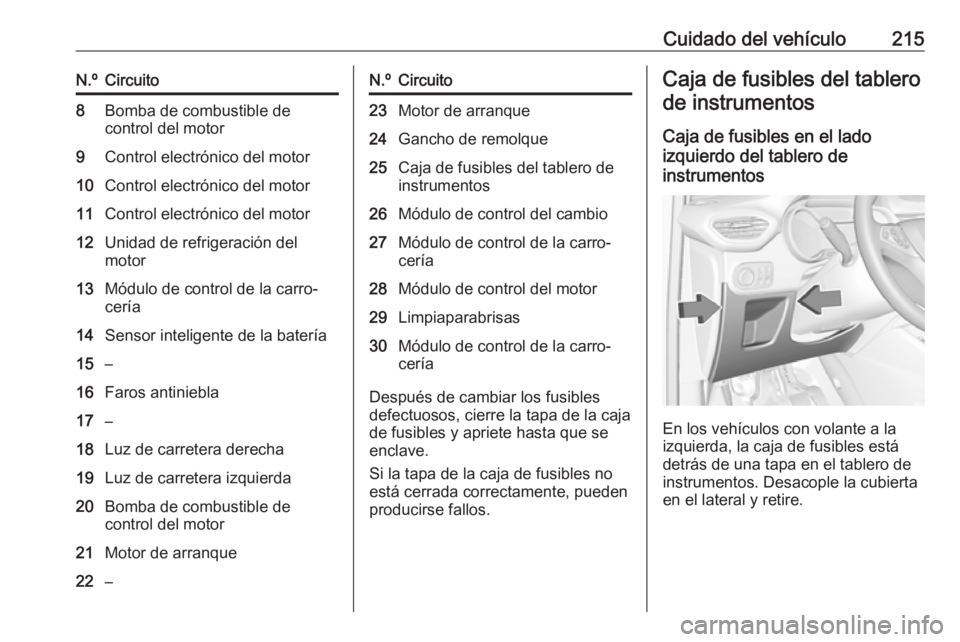

Cuidado del vehículo215N.ºCircuito8Bomba de combustible de
control del motor9Control electrónico del motor10Control electrónico del motor11Control electrónico del motor12Unidad de refrigeración del
motor13Módulo de control de la carro‐
cería14Sensor inteligente de la batería15–16Faros antiniebla17–18Luz de carretera derecha19Luz de carretera izquierda20Bomba de combustible de
control del motor21Motor de arranque22–N.ºCircuito23Motor de arranque24Gancho de remolque25Caja de fusibles del tablero de
instrumentos26Módulo de control del cambio27Módulo de control de la carro‐
cería28Módulo de control del motor29Limpiaparabrisas30Módulo de control de la carro‐
cería
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
Caja de fusibles en el lado
izquierdo del tablero de
instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás de una tapa en el tablero de
instrumentos. Desacople la cubierta
en el lateral y retire.

216Cuidado del vehículoN.ºCircuito1Retrovisor interior / Sistema de
escape / Dirección asistida eléc‐
trica / Sensor del embrague /
LPG / Ajuste de retrovisores
exteriores / Carga inductiva2–3Enganche del remolque4Bocina5Bomba del lavaparabrisas
delantero/traseroN.ºCircuito6Bomba del lavaparabrisas
delantero/trasero7Volante térmico8Limpialuneta9–10Cierre centralizado11Cierre centralizado12Cuadro de instrumentos13Sistema de climatización / USB14OnStar15Cuadro de instrumentos /
Sistema de climatización16Freno / Motor de arranque /
Alimentación eléctrica de
reserva17Cuadro de instrumentos18Asistente de aparcamiento
avanzadoN.ºCircuito19Módulo de columna superior /
Módulo de control del remolque20–21Sistema de alarma antirrobo /
Botón de arranque22Sensor de lluvia / Cámara23Módulo de puerta24Asistente de aparcamiento
avanzado / Cámara / Infoentre‐
tenimiento25Airbag26Módulo de columna superior27Sistema de alarma antirrobo28–29Infoentretenimiento30–31Infoentretenimiento32Toma de corriente delantera33–

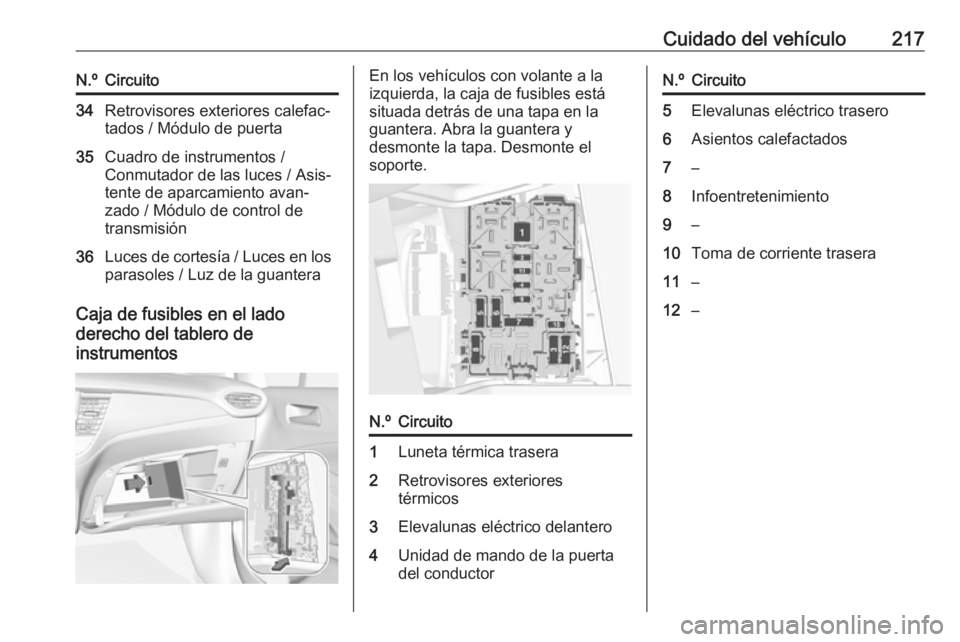

Cuidado del vehículo217N.ºCircuito34Retrovisores exteriores calefac‐
tados / Módulo de puerta35Cuadro de instrumentos /
Conmutador de las luces / Asis‐
tente de aparcamiento avan‐
zado / Módulo de control de
transmisión36Luces de cortesía / Luces en los parasoles / Luz de la guantera
Caja de fusibles en el lado
derecho del tablero de
instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está situada detrás de una tapa en la
guantera. Abra la guantera y
desmonte la tapa. Desmonte el
soporte.N.ºCircuito1Luneta térmica trasera2Retrovisores exteriores
térmicos3Elevalunas eléctrico delantero4Unidad de mando de la puerta
del conductorN.ºCircuito5Elevalunas eléctrico trasero6Asientos calefactados7–8Infoentretenimiento9–10Toma de corriente trasera11–12–

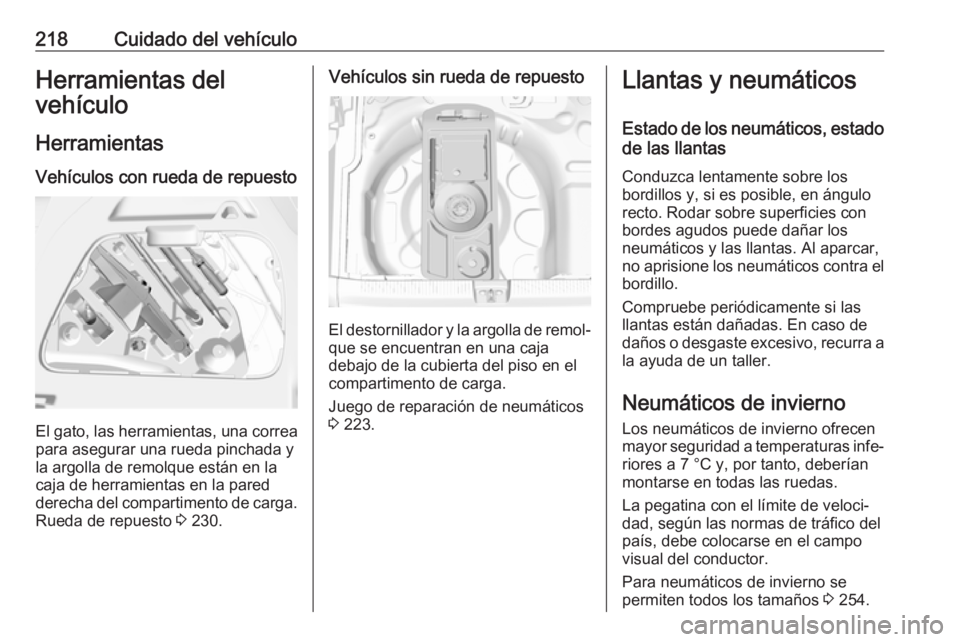

218Cuidado del vehículoHerramientas del
vehículo
Herramientas Vehículos con rueda de repuesto
El gato, las herramientas, una correa para asegurar una rueda pinchada y
la argolla de remolque están en la
caja de herramientas en la pared
derecha del compartimento de carga.
Rueda de repuesto 3 230.
Vehículos sin rueda de repuesto
El destornillador y la argolla de remol‐
que se encuentran en una caja
debajo de la cubierta del piso en el
compartimento de carga.
Juego de reparación de neumáticos
3 223.
Llantas y neumáticos
Estado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Para neumáticos de invierno se
permiten todos los tamaños 3 254.
