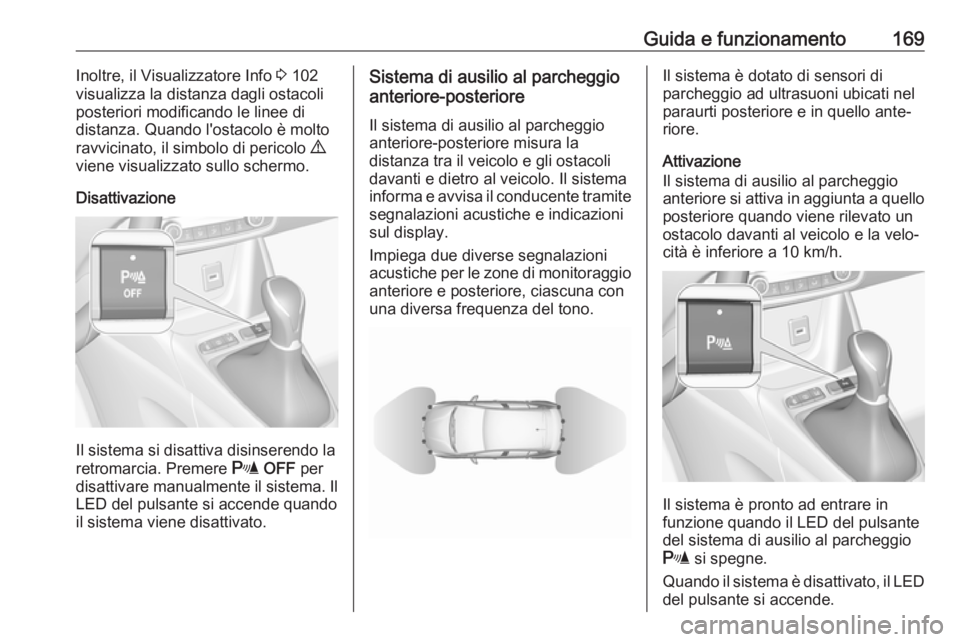

Guida e funzionamento169Inoltre, il Visualizzatore Info 3 102
visualizza la distanza dagli ostacoli
posteriori modificando le linee di
distanza. Quando l'ostacolo è molto
ravvicinato, il simbolo di pericolo 9
viene visualizzato sullo schermo.
Disattivazione
Il sistema si disattiva disinserendo la
retromarcia. Premere r OFF per
disattivare manualmente il sistema. Il LED del pulsante si accende quando
il sistema viene disattivato.
Sistema di ausilio al parcheggio
anteriore-posteriore
Il sistema di ausilio al parcheggio
anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono.Il sistema è dotato di sensori di
parcheggio ad ultrasuoni ubicati nel paraurti posteriore e in quello ante‐
riore.
Attivazione
Il sistema di ausilio al parcheggio
anteriore si attiva in aggiunta a quello
posteriore quando viene rilevato un
ostacolo davanti al veicolo e la velo‐
cità è inferiore a 10 km/h.
Il sistema è pronto ad entrare in
funzione quando il LED del pulsante
del sistema di ausilio al parcheggio
r si spegne.
Quando il sistema è disattivato, il LED
del pulsante si accende.

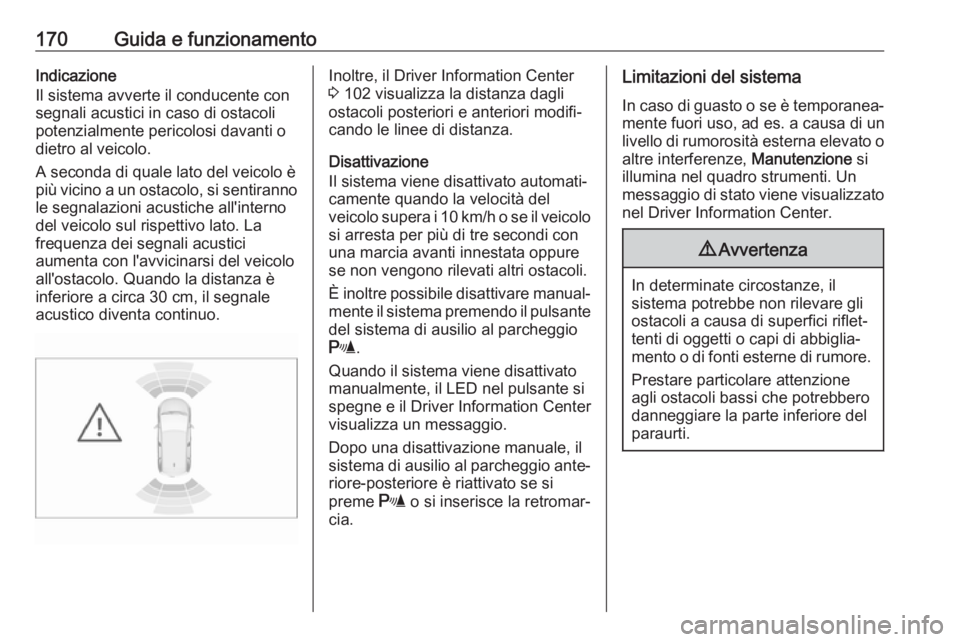

170Guida e funzionamentoIndicazione
Il sistema avverte il conducente con
segnali acustici in caso di ostacoli
potenzialmente pericolosi davanti o
dietro al veicolo.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.Inoltre, il Driver Information Center
3 102 visualizza la distanza dagli
ostacoli posteriori e anteriori modifi‐
cando le linee di distanza.
Disattivazione
Il sistema viene disattivato automati‐
camente quando la velocità del
veicolo supera i 10 km/h o se il veicolo
si arresta per più di tre secondi con
una marcia avanti innestata oppure
se non vengono rilevati altri ostacoli.
È inoltre possibile disattivare manual‐ mente il sistema premendo il pulsante
del sistema di ausilio al parcheggio
r .
Quando il sistema viene disattivato
manualmente, il LED nel pulsante si spegne e il Driver Information Center
visualizza un messaggio.
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐ riore-posteriore è riattivato se si
preme r o si inserisce la retromar‐
cia.Limitazioni del sistema
In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, Manutenzione si
illumina nel quadro strumenti. Un messaggio di stato viene visualizzato nel Driver Information Center.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.

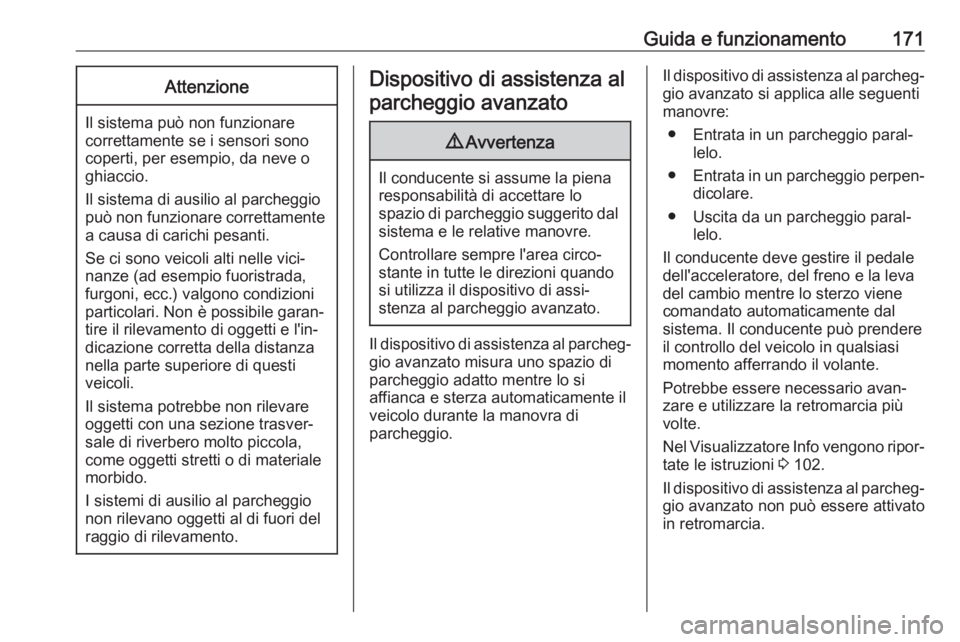

Guida e funzionamento171Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo durante la manovra di
parcheggio.
Il dispositivo di assistenza al parcheg‐
gio avanzato si applica alle seguenti
manovre:
● Entrata in un parcheggio paral‐ lelo.
● Entrata in un parcheggio perpen‐
dicolare.
● Uscita da un parcheggio paral‐ lelo.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema. Il conducente può prendere
il controllo del veicolo in qualsiasi
momento afferrando il volante.
Potrebbe essere necessario avan‐
zare e utilizzare la retromarcia più
volte.
Nel Visualizzatore Info vengono ripor‐
tate le istruzioni 3 102.
Il dispositivo di assistenza al parcheg‐ gio avanzato non può essere attivato
in retromarcia.

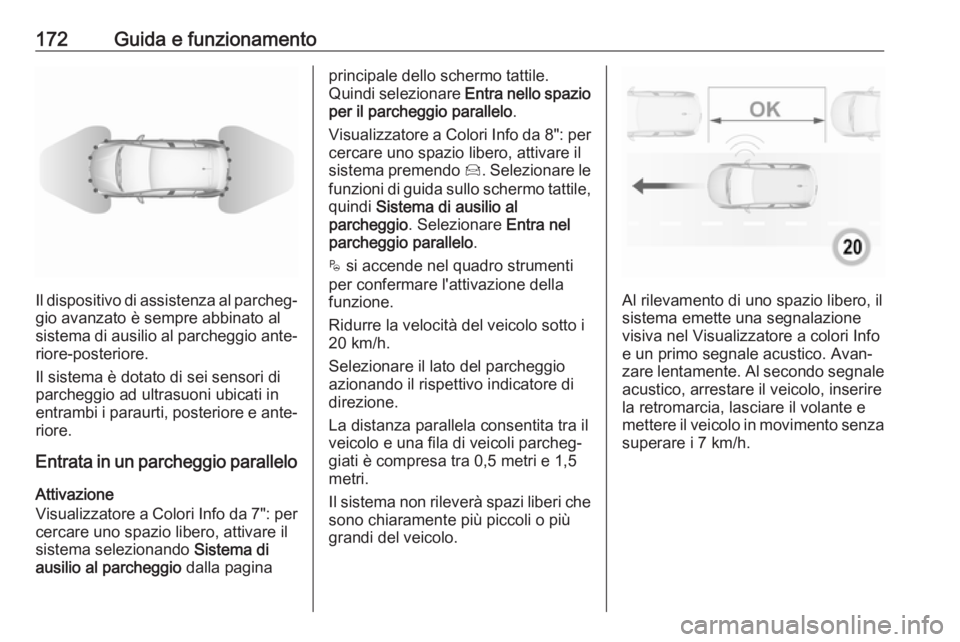

172Guida e funzionamento
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al sistema di ausilio al parcheggio ante‐ riore-posteriore.
Il sistema è dotato di sei sensori di
parcheggio ad ultrasuoni ubicati in
entrambi i paraurti, posteriore e ante‐ riore.
Entrata in un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info da 7": per cercare uno spazio libero, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Entra nello spazio
per il parcheggio parallelo .
Visualizzatore a Colori Info da 8": per cercare uno spazio libero, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile,
quindi Sistema di ausilio al
parcheggio . Selezionare Entra nel
parcheggio parallelo .
$ si accende nel quadro strumenti
per confermare l'attivazione della
funzione.
Ridurre la velocità del veicolo sotto i 20 km/h.
Selezionare il lato del parcheggio azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 metri e 1,5
metri.
Il sistema non rileverà spazi liberi che
sono chiaramente più piccoli o più
grandi del veicolo.
Al rilevamento di uno spazio libero, il sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e un primo segnale acustico. Avan‐
zare lentamente. Al secondo segnale
acustico, arrestare il veicolo, inserire
la retromarcia, lasciare il volante e
mettere il veicolo in movimento senza superare i 7 km/h.

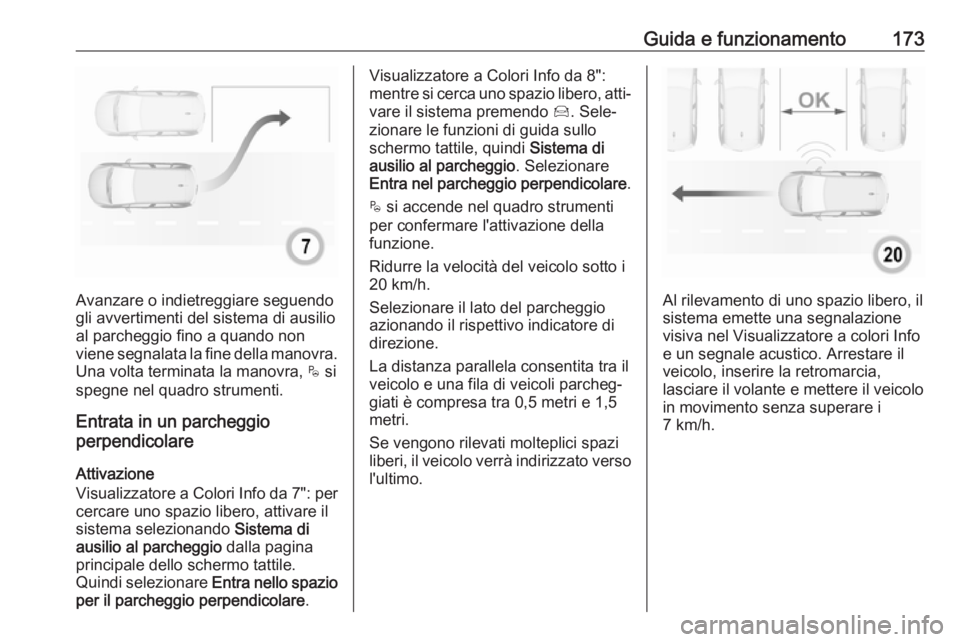

Guida e funzionamento173
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Entrata in un parcheggio
perpendicolare
Attivazione
Visualizzatore a Colori Info da 7": per cercare uno spazio libero, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Entra nello spazio
per il parcheggio perpendicolare .
Visualizzatore a Colori Info da 8":
mentre si cerca uno spazio libero, atti‐ vare il sistema premendo Í. Sele‐
zionare le funzioni di guida sullo
schermo tattile, quindi Sistema di
ausilio al parcheggio . Selezionare
Entra nel parcheggio perpendicolare .
$ si accende nel quadro strumenti
per confermare l'attivazione della
funzione.
Ridurre la velocità del veicolo sotto i
20 km/h.
Selezionare il lato del parcheggio
azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 metri e 1,5
metri.
Se vengono rilevati molteplici spazi
liberi, il veicolo verrà indirizzato verso l'ultimo.
Al rilevamento di uno spazio libero, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e un segnale acustico. Arrestare il
veicolo, inserire la retromarcia,
lasciare il volante e mettere il veicolo
in movimento senza superare i
7 km/h.

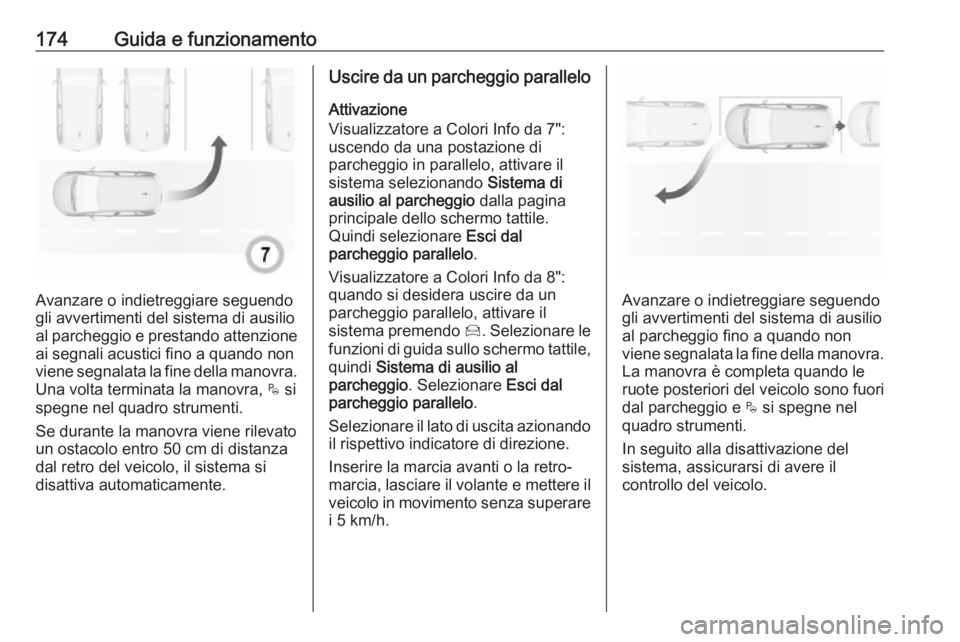

174Guida e funzionamento
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio e prestando attenzione ai segnali acustici fino a quando non
viene segnalata la fine della manovra.
Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Se durante la manovra viene rilevato
un ostacolo entro 50 cm di distanza
dal retro del veicolo, il sistema si
disattiva automaticamente.
Uscire da un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info da 7":
uscendo da una postazione di
parcheggio in parallelo, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Esci dal
parcheggio parallelo .
Visualizzatore a Colori Info da 8":
quando si desidera uscire da un
parcheggio parallelo, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile,
quindi Sistema di ausilio al
parcheggio . Selezionare Esci dal
parcheggio parallelo .
Selezionare il lato di uscita azionando il rispettivo indicatore di direzione.
Inserire la marcia avanti o la retro‐
marcia, lasciare il volante e mettere il veicolo in movimento senza superare
i 5 km/h.
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. La manovra è completa quando le
ruote posteriori del veicolo sono fuori
dal parcheggio e $ si spegne nel
quadro strumenti.
In seguito alla disattivazione del
sistema, assicurarsi di avere il
controllo del veicolo.

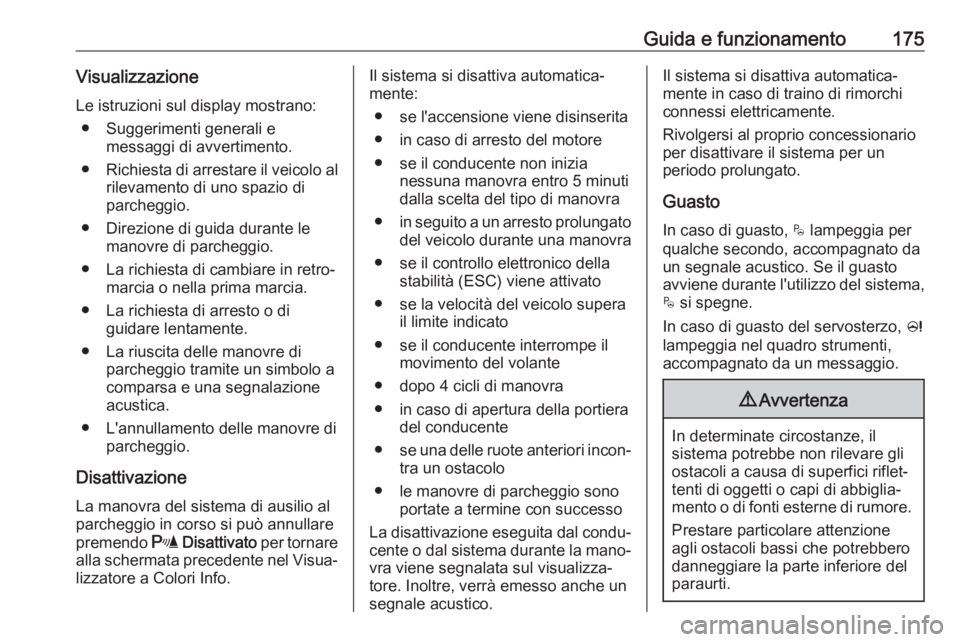

Guida e funzionamento175VisualizzazioneLe istruzioni sul display mostrano: ● Suggerimenti generali e messaggi di avvertimento.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di arresto o di guidare lentamente.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Disattivazione La manovra del sistema di ausilio al
parcheggio in corso si può annullare
premendo r Disattivato per tornare
alla schermata precedente nel Visua‐ lizzatore a Colori Info.Il sistema si disattiva automatica‐
mente:
● se l'accensione viene disinserita● in caso di arresto del motore● se il conducente non inizia nessuna manovra entro 5 minuti
dalla scelta del tipo di manovra
● in seguito a un arresto prolungato
del veicolo durante una manovra
● se il controllo elettronico della stabilità (ESC) viene attivato
● se la velocità del veicolo supera il limite indicato
● se il conducente interrompe il movimento del volante
● dopo 4 cicli di manovra
● in caso di apertura della portiera del conducente
● se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successo
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
Guasto In caso di guasto, $ lampeggia per
qualche secondo, accompagnato da
un segnale acustico. Se il guasto
avviene durante l'utilizzo del sistema,
$ si spegne.
In caso di guasto del servosterzo, c
lampeggia nel quadro strumenti,
accompagnato da un messaggio.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.

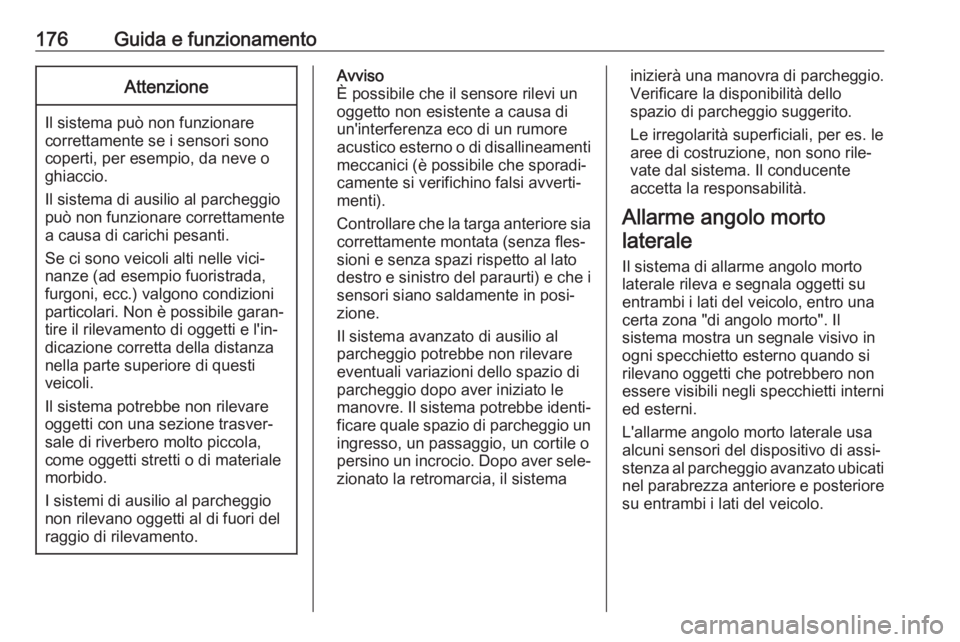

176Guida e funzionamentoAttenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.

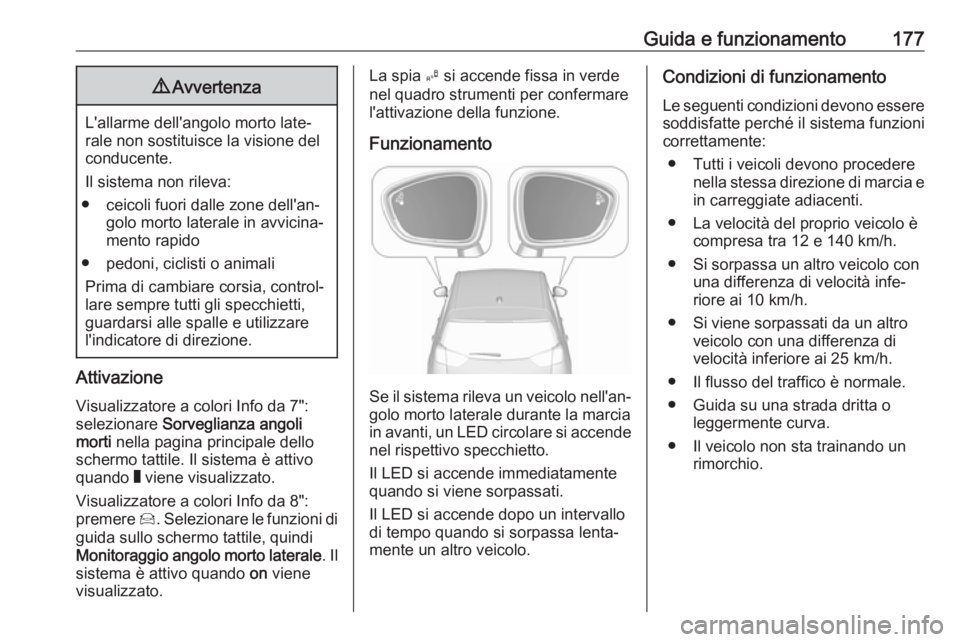

Guida e funzionamento1779Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore a colori Info da 7":
selezionare Sorveglianza angoli
morti nella pagina principale dello
schermo tattile. Il sistema è attivo
quando W viene visualizzato.
Visualizzatore a colori Info da 8": premere Í. Selezionare le funzioni di
guida sullo schermo tattile, quindi
Monitoraggio angolo morto laterale . Il
sistema è attivo quando on viene
visualizzato.
La spia B si accende fissa in verde
nel quadro strumenti per confermare l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED circolare si accende nel rispettivo specchietto.
Il LED si accende immediatamente quando si viene sorpassati.
Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento
Le seguenti condizioni devono essere soddisfatte perché il sistema funzioni
correttamente:
● Tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti.
● La velocità del proprio veicolo è compresa tra 12 e 140 km/h.
● Si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h.
● Si viene sorpassati da un altro veicolo con una differenza divelocità inferiore ai 25 km/h.
● Il flusso del traffico è normale.
● Guida su una strada dritta o leggermente curva.
● Il veicolo non sta trainando un rimorchio.

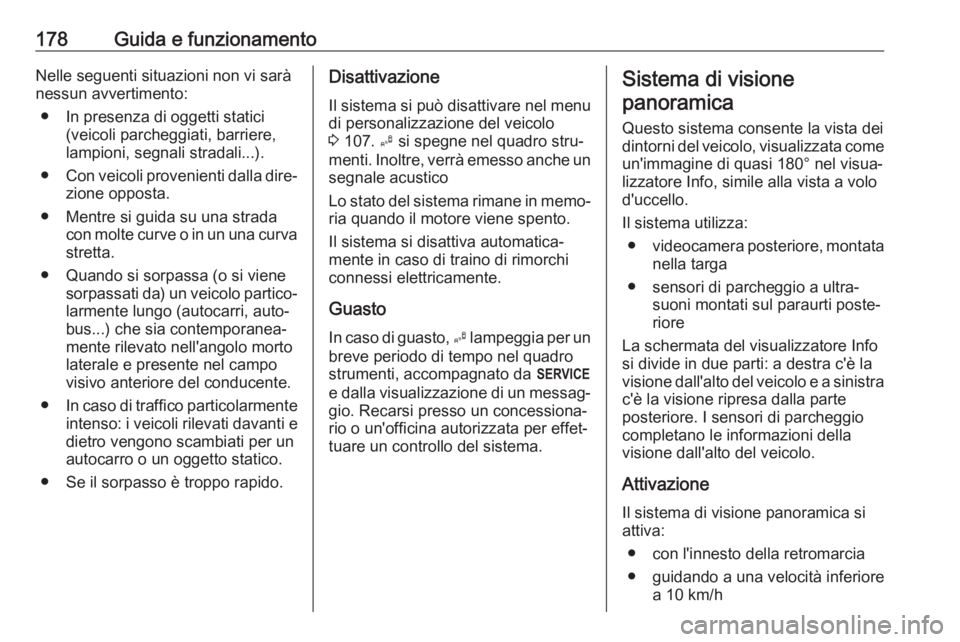

178Guida e funzionamentoNelle seguenti situazioni non vi sarà
nessun avvertimento:
● In presenza di oggetti statici (veicoli parcheggiati, barriere,
lampioni, segnali stradali...).
● Con veicoli provenienti dalla dire‐
zione opposta.
● Mentre si guida su una strada con molte curve o in un una curva
stretta.
● Quando si sorpassa (o si viene sorpassati da) un veicolo partico‐larmente lungo (autocarri, auto‐bus...) che sia contemporanea‐
mente rilevato nell'angolo morto
laterale e presente nel campo
visivo anteriore del conducente.
● In caso di traffico particolarmente
intenso: i veicoli rilevati davanti e dietro vengono scambiati per un
autocarro o un oggetto statico.
● Se il sorpasso è troppo rapido.Disattivazione
Il sistema si può disattivare nel menu di personalizzazione del veicolo
3 107. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un
segnale acustico
Lo stato del sistema rimane in memo‐ ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Guasto In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro strumenti, accompagnato da F
e dalla visualizzazione di un messag‐ gio. Recarsi presso un concessiona‐
rio o un'officina autorizzata per effet‐
tuare un controllo del sistema.Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come un'immagine di quasi 180° nel visua‐lizzatore Info, simile alla vista a volo
d'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
riore
La schermata del visualizzatore Info
si divide in due parti: a destra c'è la
visione dall'alto del veicolo e a sinistra
c'è la visione ripresa dalla parte
posteriore. I sensori di parcheggio
completano le informazioni della
visione dall'alto del veicolo.
Attivazione Il sistema di visione panoramica si
attiva:
● con l'innesto della retromarcia● guidando a una velocità inferiore a 10 km/h
