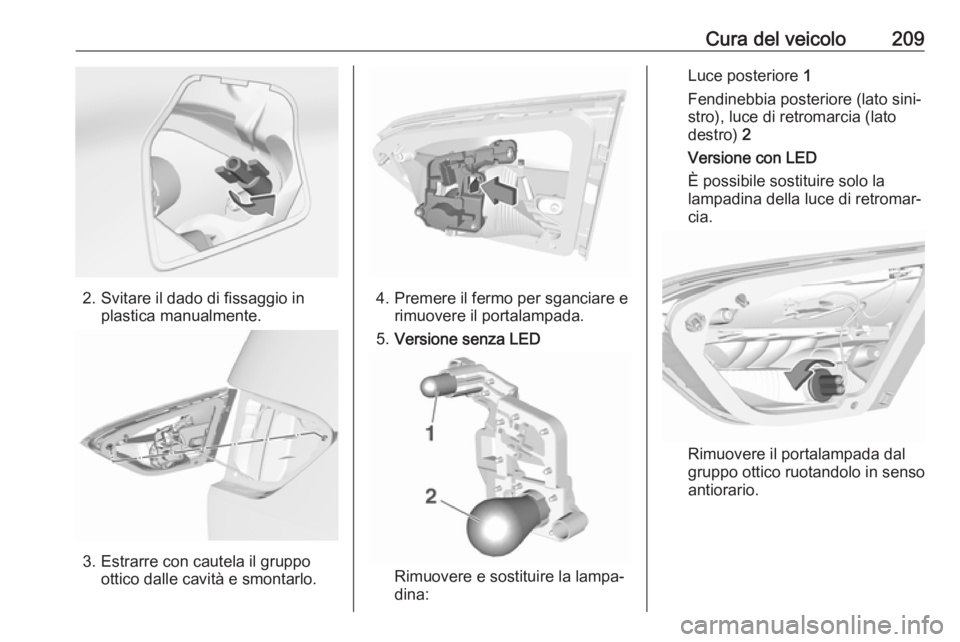

Cura del veicolo209
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Premere il fermo per sganciare erimuovere il portalampada.
5. Versione senza LED
Rimuovere e sostituire la lampa‐
dina:
Luce posteriore 1
Fendinebbia posteriore (lato sini‐
stro), luce di retromarcia (lato
destro) 2
Versione con LED
È possibile sostituire solo la
lampadina della luce di retromar‐
cia.
Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario.

210Cura del veicolo
Tirare la lampadina della luce di
retromarcia dal portalampada per
estrarla.
Sostituire la lampadina.
Installazione del gruppo ottico 1. Inserire il portalampada nel gruppo ottico.2.Inserire il gruppo ottico nel portel‐
lone posteriore.
3. Fissare il gruppo ottico con il dado
di fissaggio di plastica.
4. Fissare la copertura al portellone posteriore.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

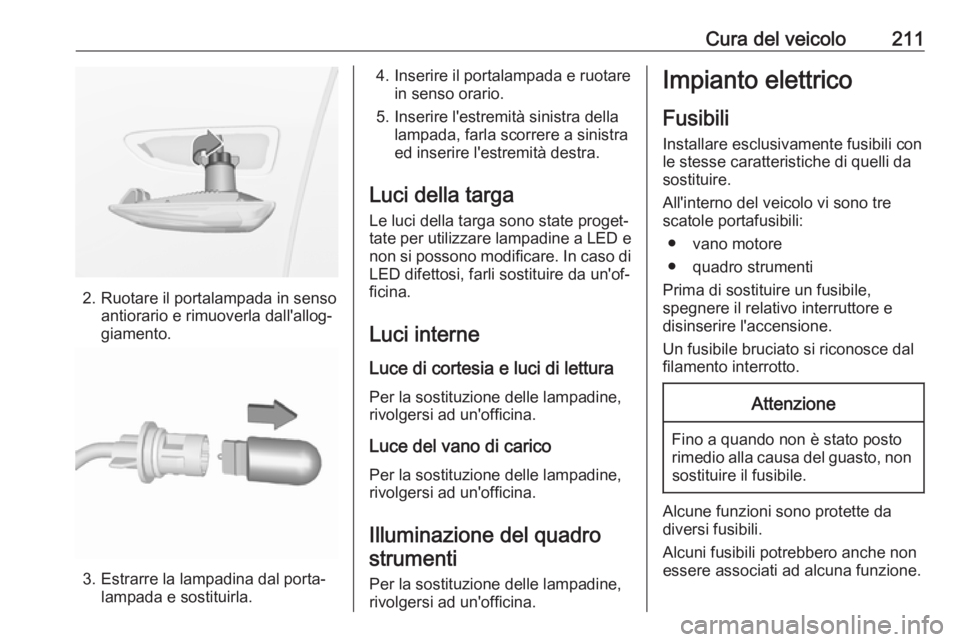

Cura del veicolo211
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

212Cura del veicolo

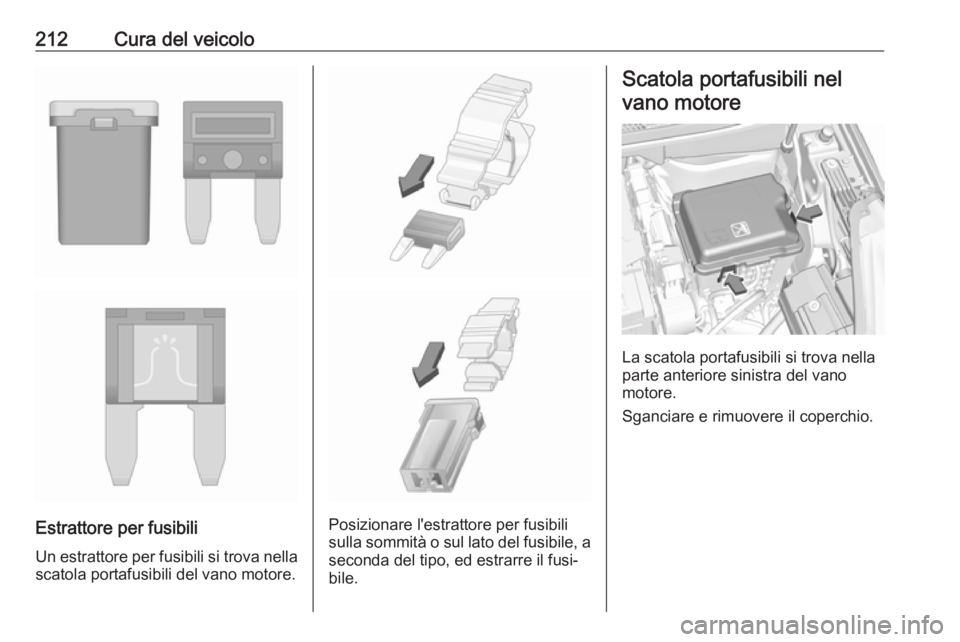

Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

Cura del veicolo213N.Circuito1Ventola sistema di climatizza‐
zione2–3Scatola portafusibili4–5Scatola portafusibili nel quadro
strumenti6Unità di raffreddamento del
motore7Centralina carrozzeriaN.Circuito8Pompa carburante del comando
motore9Comando motore10Comando motore11Comando motore12Unità di raffreddamento del
motore13Centralina carrozzeria14Sensore intelligente della
batteria15–16Fendinebbia17–18Abbaglianti lato destro19Abbaglianti lato sinistro20Pompa carburante del comando
motore21Motorino di avviamento22–N.Circuito23Motorino di avviamento24Gancio rimorchio25Scatola portafusibili nel quadro
strumenti26Centralina del cambio27Centralina carrozzeria28Centralina del motore29Tergicristallo anteriore30Centralina carrozzeria
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

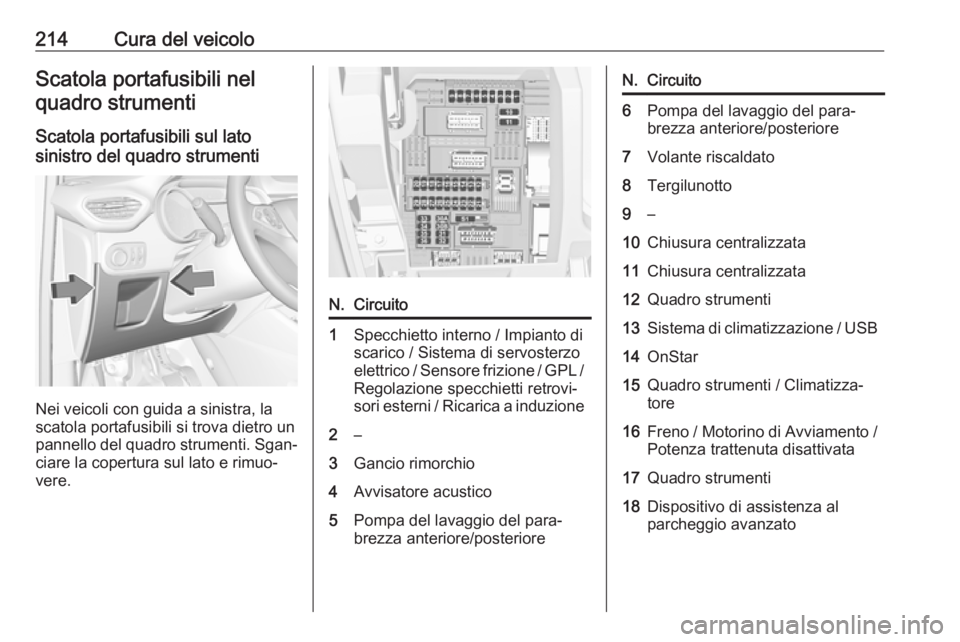

214Cura del veicoloScatola portafusibili nelquadro strumenti
Scatola portafusibili sul lato
sinistro del quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
pannello del quadro strumenti. Sgan‐
ciare la copertura sul lato e rimuo‐
vere.
N.Circuito1Specchietto interno / Impianto di scarico / Sistema di servosterzo
elettrico / Sensore frizione / GPL / Regolazione specchietti retrovi‐
sori esterni / Ricarica a induzione2–3Gancio rimorchio4Avvisatore acustico5Pompa del lavaggio del para‐
brezza anteriore/posterioreN.Circuito6Pompa del lavaggio del para‐
brezza anteriore/posteriore7Volante riscaldato8Tergilunotto9–10Chiusura centralizzata11Chiusura centralizzata12Quadro strumenti13Sistema di climatizzazione / USB14OnStar15Quadro strumenti / Climatizza‐
tore16Freno / Motorino di Avviamento / Potenza trattenuta disattivata17Quadro strumenti18Dispositivo di assistenza al
parcheggio avanzato

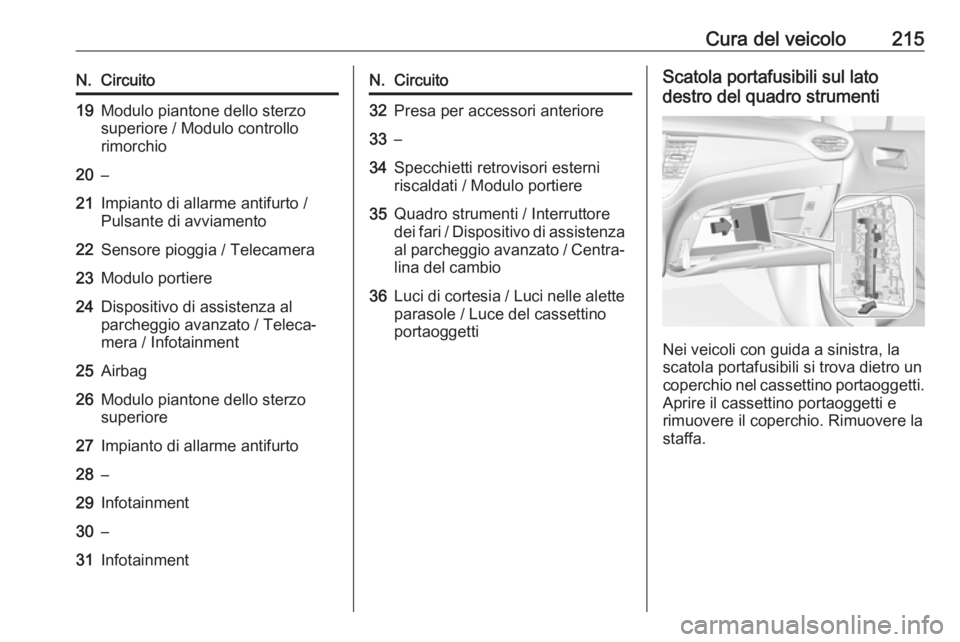

Cura del veicolo215N.Circuito19Modulo piantone dello sterzo
superiore / Modulo controllo
rimorchio20–21Impianto di allarme antifurto /
Pulsante di avviamento22Sensore pioggia / Telecamera23Modulo portiere24Dispositivo di assistenza al
parcheggio avanzato / Teleca‐
mera / Infotainment25Airbag26Modulo piantone dello sterzo
superiore27Impianto di allarme antifurto28–29Infotainment30–31InfotainmentN.Circuito32Presa per accessori anteriore33–34Specchietti retrovisori esterni
riscaldati / Modulo portiere35Quadro strumenti / Interruttore
dei fari / Dispositivo di assistenza al parcheggio avanzato / Centra‐
lina del cambio36Luci di cortesia / Luci nelle alette parasole / Luce del cassettino
portaoggettiScatola portafusibili sul lato
destro del quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e
rimuovere il coperchio. Rimuovere la
staffa.

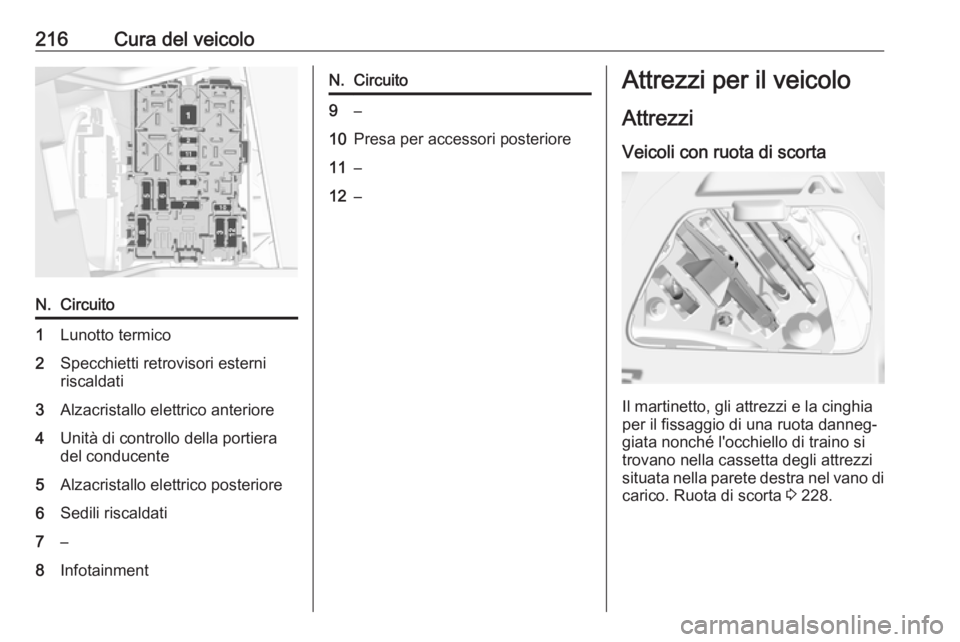

216Cura del veicoloN.Circuito1Lunotto termico2Specchietti retrovisori esterni
riscaldati3Alzacristallo elettrico anteriore4Unità di controllo della portiera
del conducente5Alzacristallo elettrico posteriore6Sedili riscaldati7–8InfotainmentN.Circuito9–10Presa per accessori posteriore11–12–Attrezzi per il veicolo
Attrezzi
Veicoli con ruota di scorta
Il martinetto, gli attrezzi e la cinghia
per il fissaggio di una ruota danneg‐
giata nonché l'occhiello di traino si
trovano nella cassetta degli attrezzi
situata nella parete destra nel vano di
carico. Ruota di scorta 3 228.

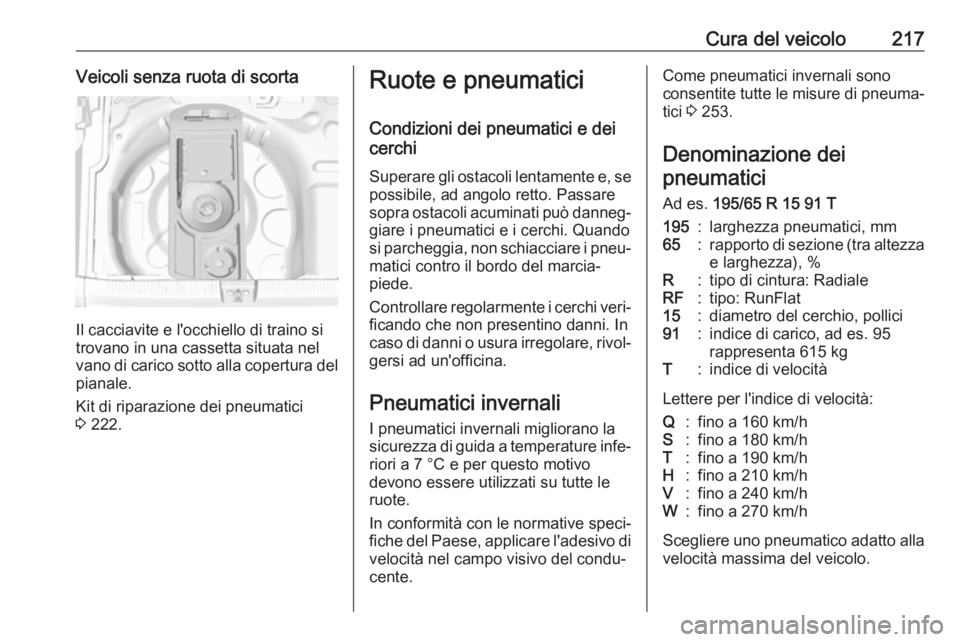

Cura del veicolo217Veicoli senza ruota di scorta
Il cacciavite e l'occhiello di traino si
trovano in una cassetta situata nel
vano di carico sotto alla copertura del
pianale.
Kit di riparazione dei pneumatici
3 222.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali
I pneumatici invernali migliorano la sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 253.
Denominazione dei pneumatici
Ad es. 195/65 R 15 91 T195:larghezza pneumatici, mm65:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat15:diametro del cerchio, pollici91:indice di carico, ad es. 95
rappresenta 615 kgT:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.

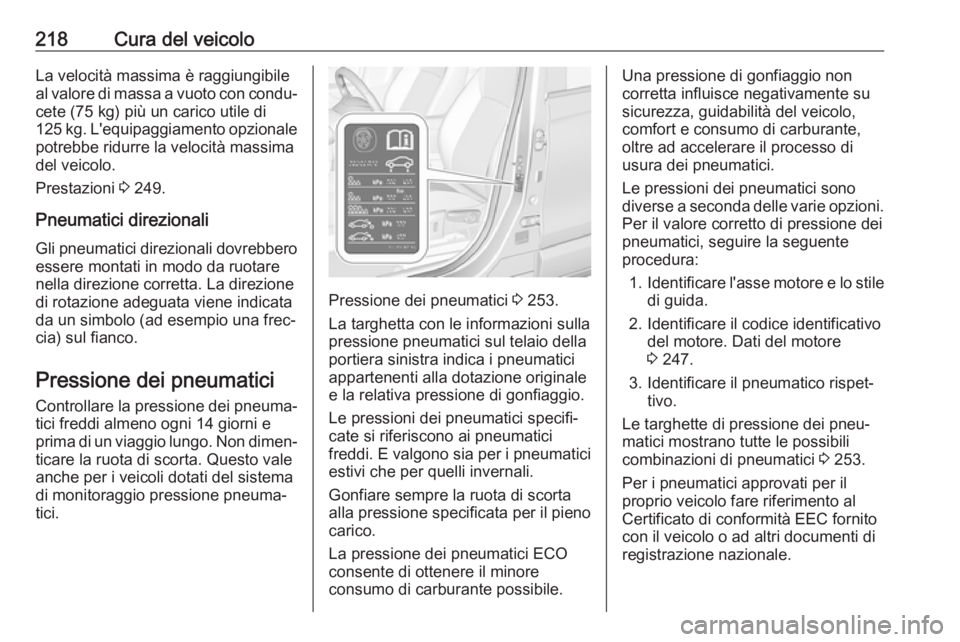

218Cura del veicoloLa velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Prestazioni 3 249.
Pneumatici direzionali
Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Pressione dei pneumatici 3 253.
La targhetta con le informazioni sulla
pressione pneumatici sul telaio della
portiera sinistra indica i pneumatici
appartenenti alla dotazione originale
e la relativa pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore. Dati del motore
3 247.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 253.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
