OPEL CROSSLAND X 2018 Manuale di uso e manutenzione (in Italian)

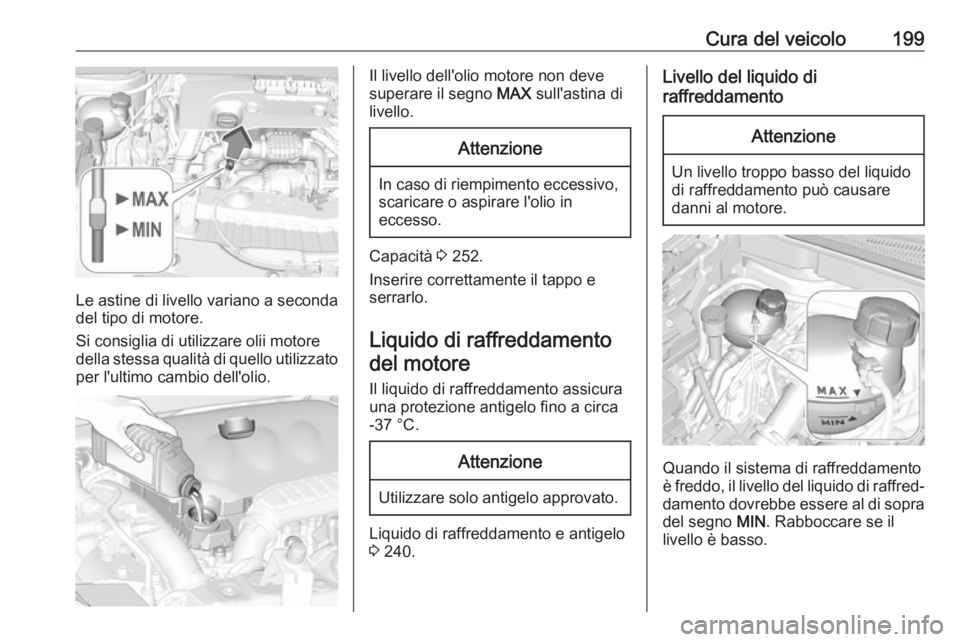

Cura del veicolo199
Le astine di livello variano a seconda
del tipo di motore.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in
eccesso.
Capacità 3 252.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-37 °C.
Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 240.
Livello del liquido di
raffreddamentoAttenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
del segno MIN. Rabboccare se il
livello è basso.

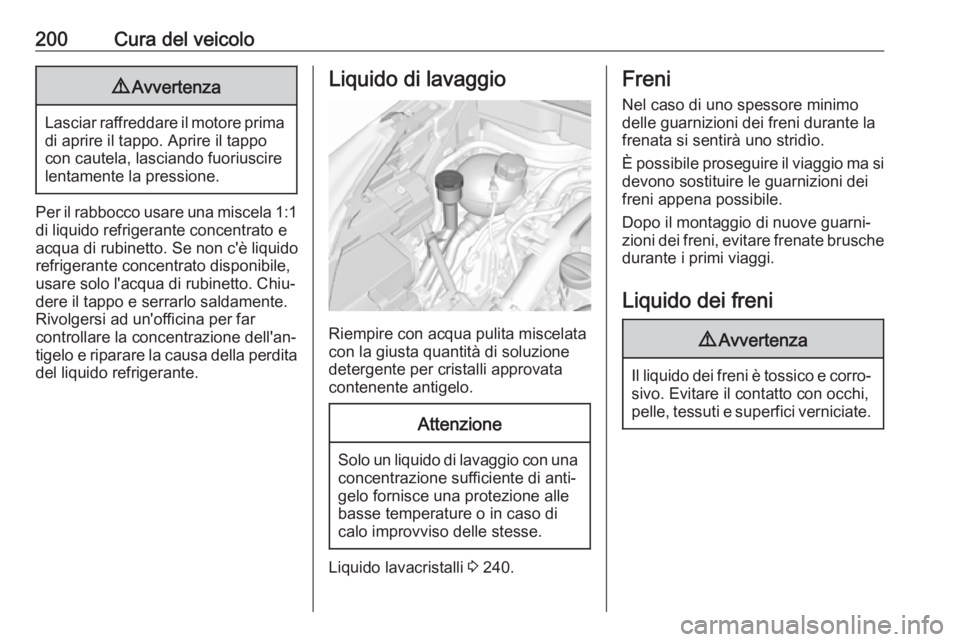

200Cura del veicolo9Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
acqua di rubinetto. Se non c'è liquido
refrigerante concentrato disponibile,
usare solo l'acqua di rubinetto. Chiu‐
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvata
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 240.
Freni
Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.

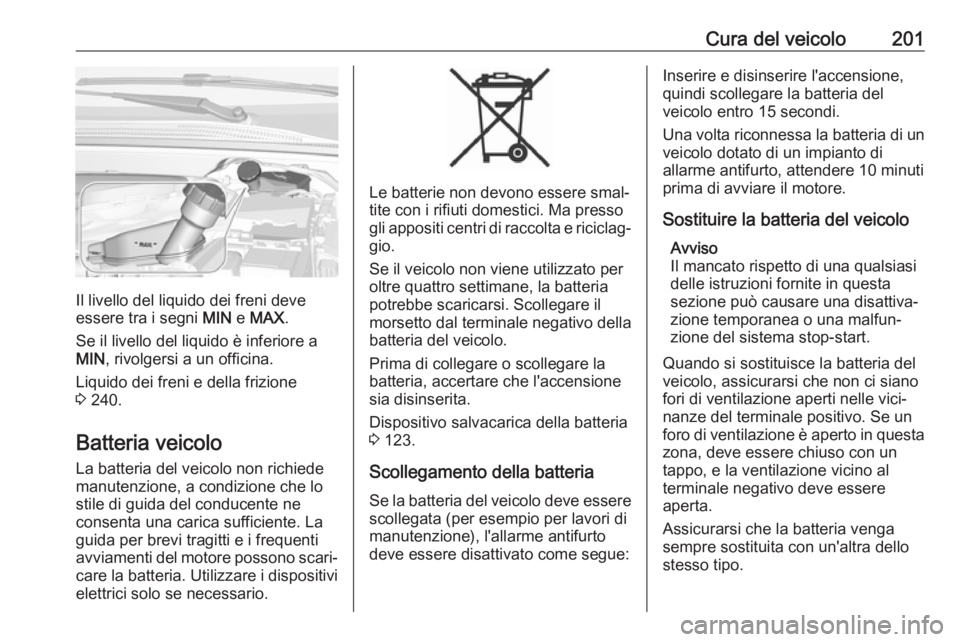

Cura del veicolo201
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 240.
Batteria veicolo La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso
gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 123.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Una volta riconnessa la batteria di un
veicolo dotato di un impianto di
allarme antifurto, attendere 10 minuti
prima di avviare il motore.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga sempre sostituita con un'altra dello
stesso tipo.

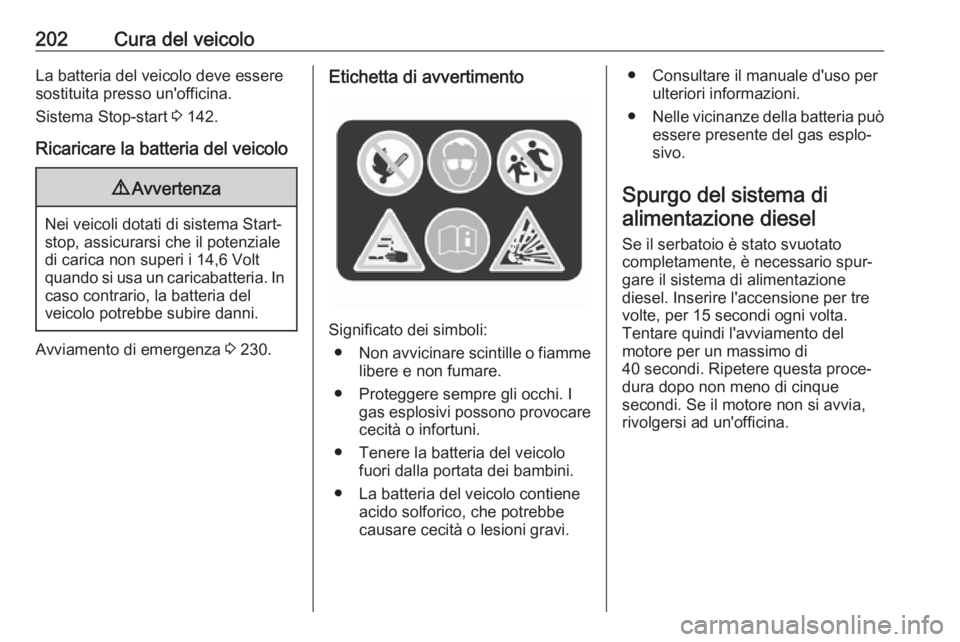

202Cura del veicoloLa batteria del veicolo deve essere
sostituita presso un'officina.
Sistema Stop-start 3 142.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 230.
Etichetta di avvertimento
Significato dei simboli:
● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐ sivo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi ogni volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo non meno di cinque
secondi. Se il motore non si avvia, rivolgersi ad un'officina.

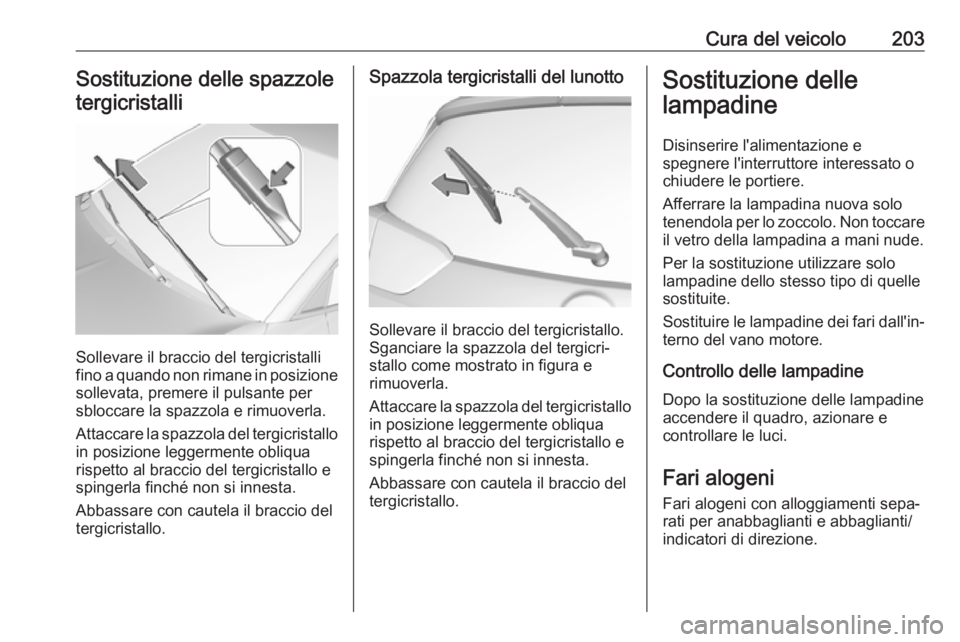

Cura del veicolo203Sostituzione delle spazzole
tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore interessato o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
Fari alogeni con alloggiamenti sepa‐
rati per anabbaglianti e abbaglianti/
indicatori di direzione.

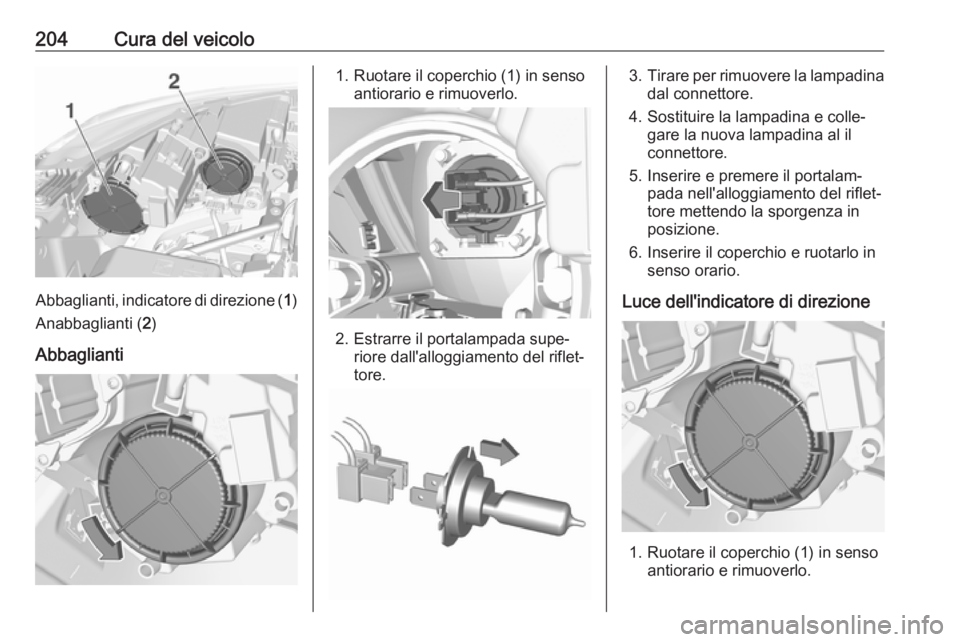

204Cura del veicolo
Abbaglianti, indicatore di direzione (1)
Anabbaglianti ( 2)
Abbaglianti
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Estrarre il portalampada supe‐riore dall'alloggiamento del riflet‐
tore.
3. Tirare per rimuovere la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare la nuova lampadina al il
connettore.
5. Inserire e premere il portalam‐ pada nell'alloggiamento del riflet‐
tore mettendo la sporgenza in
posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Luce dell'indicatore di direzione
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.

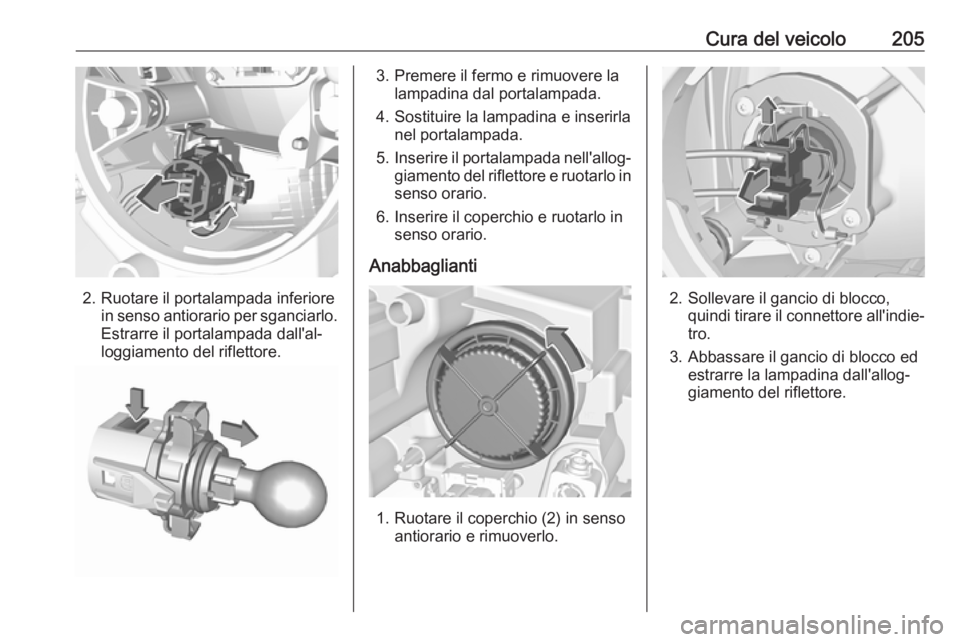

Cura del veicolo205
2. Ruotare il portalampada inferiorein senso antiorario per sganciarlo.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Premere il fermo e rimuovere la lampadina dal portalampada.
4. Sostituire la lampadina e inserirla nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento del riflettore e ruotarlo in
senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.
Anabbaglianti
1. Ruotare il coperchio (2) in senso antiorario e rimuoverlo.
2. Sollevare il gancio di blocco,quindi tirare il connettore all'indie‐
tro.
3. Abbassare il gancio di blocco ed estrarre la lampadina dall'allog‐
giamento del riflettore.

206Cura del veicolo

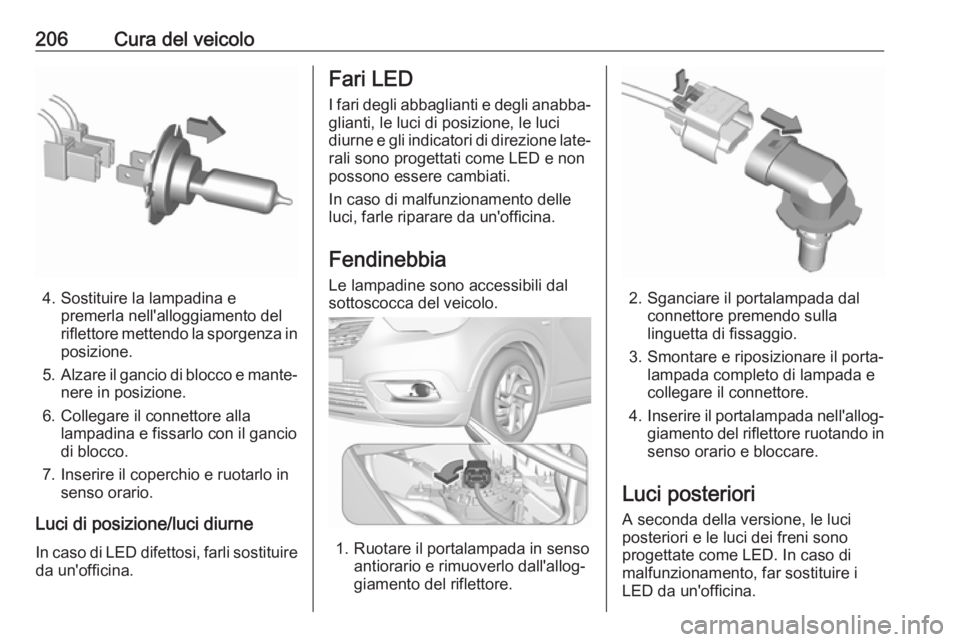

4. Sostituire la lampadina epremerla nell'alloggiamento del
riflettore mettendo la sporgenza in
posizione.
5. Alzare il gancio di blocco e mante‐
nere in posizione.
6. Collegare il connettore alla lampadina e fissarlo con il gancio
di blocco.
7. Inserire il coperchio e ruotarlo in senso orario.
Luci di posizione/luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione late‐
rali sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
Luci posteriori
A seconda della versione, le luci
posteriori e le luci dei freni sono
progettate come LED. In caso di malfunzionamento, far sostituire i
LED da un'officina.

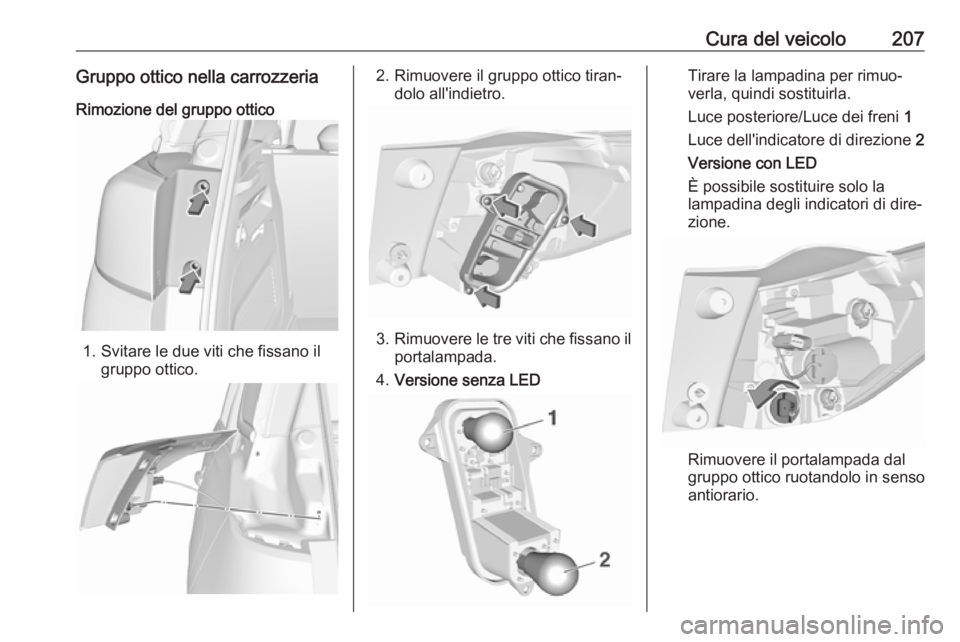

Cura del veicolo207Gruppo ottico nella carrozzeria
Rimozione del gruppo ottico
1. Svitare le due viti che fissano il gruppo ottico.
2. Rimuovere il gruppo ottico tiran‐ dolo all'indietro.
3.Rimuovere le tre viti che fissano il
portalampada.
4. Versione senza LED
Tirare la lampadina per rimuo‐
verla, quindi sostituirla.
Luce posteriore/Luce dei freni 1
Luce dell'indicatore di direzione 2
Versione con LED
È possibile sostituire solo la
lampadina degli indicatori di dire‐
zione.
Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario.

208Cura del veicolo
Tirare la lampadina dell'indicatoredi direzione dal portalampada per
estrarla.
Sostituire la lampadina.
Installazione del gruppo ottico 1. Inserire il portalampada nel gruppo ottico e fissarlo con le treviti.2. Inserire il gruppo ottico nella carrozzeria come indicato nella
figura e fissarlo con le due viti.
Gruppo luci nel portellone
posteriore
Rimozione del gruppo ottico
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
