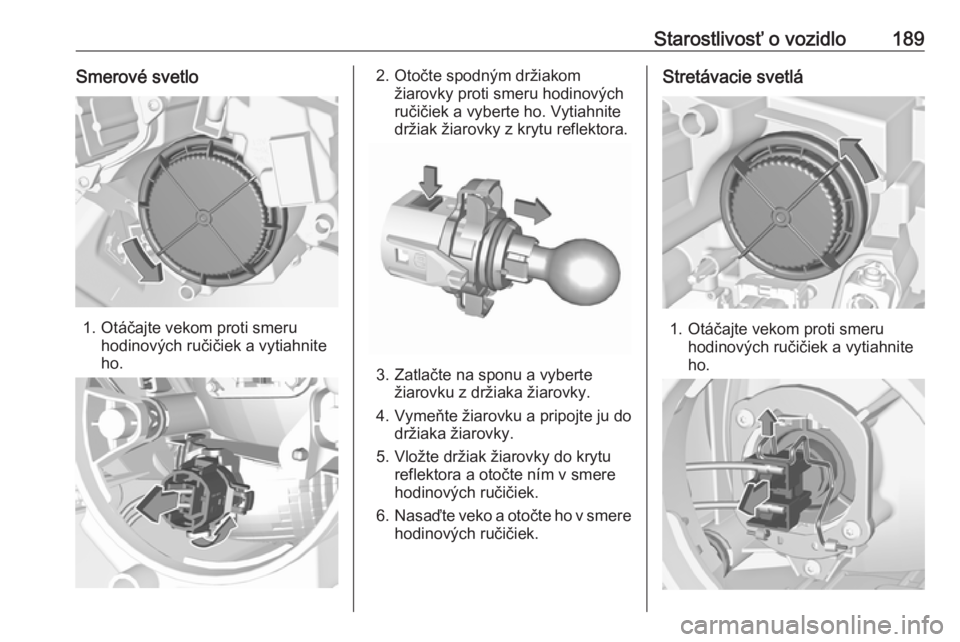

Page 191 of 257
Starostlivosť o vozidlo189Smerové svetlo
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte spodným držiakom žiarovky proti smeru hodinových
ručičiek a vyberte ho. Vytiahnite
držiak žiarovky z krytu reflektora.
3. Zatlačte na sponu a vyberte žiarovku z držiaka žiarovky.
4. Vymeňte žiarovku a pripojte ju do držiaka žiarovky.
5. Vložte držiak žiarovky do krytu reflektora a otočte ním v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Stretávacie svetlá
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.

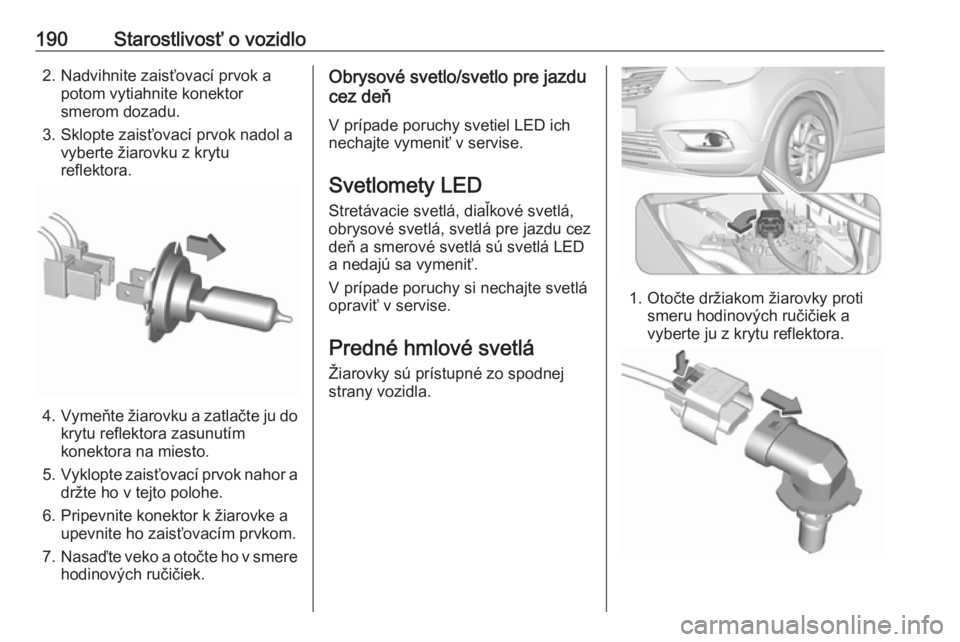

Page 192 of 257
190Starostlivosť o vozidlo2. Nadvihnite zaisťovací prvok apotom vytiahnite konektor
smerom dozadu.
3. Sklopte zaisťovací prvok nadol a vyberte žiarovku z krytu
reflektora.
4. Vymeňte žiarovku a zatlačte ju do
krytu reflektora zasunutím
konektora na miesto.
5. Vyklopte zaisťovací prvok nahor a
držte ho v tejto polohe.
6. Pripevnite konektor k žiarovke a upevnite ho zaisťovacím prvkom.
7. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň
V prípade poruchy svetiel LED ichnechajte vymeniť v servise.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerové svetlá sú svetlá LED
a nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Predné hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla.
1. Otočte držiakom žiarovky proti smeru hodinových ručičiek a
vyberte ju z krytu reflektora.
Page 193 of 257

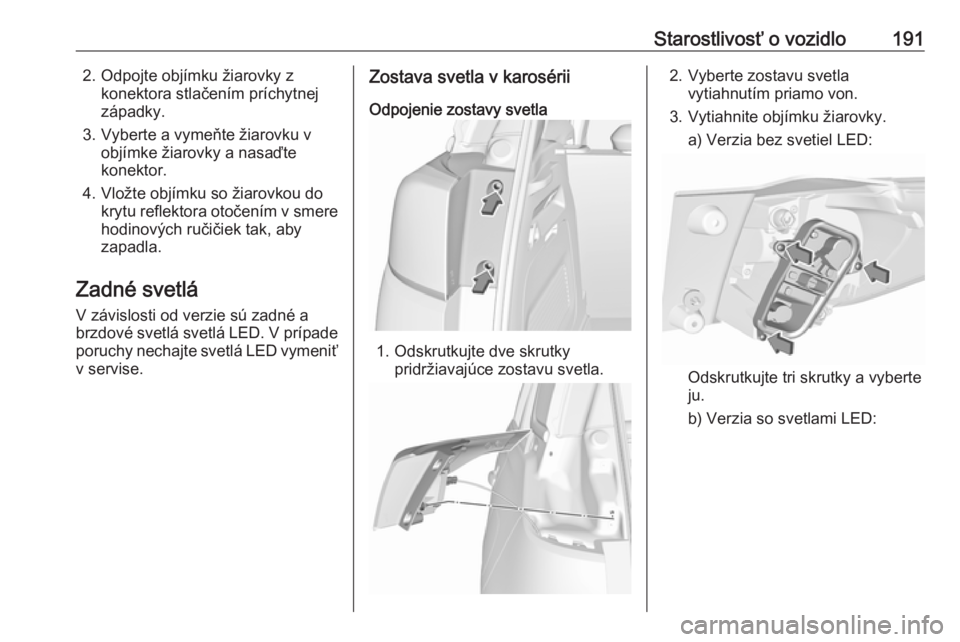

Starostlivosť o vozidlo1912. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do krytu reflektora otočením v smerehodinových ručičiek tak, aby
zapadla.
Zadné svetlá
V závislosti od verzie sú zadné a brzdové svetlá svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť v servise.Zostava svetla v karosérii
Odpojenie zostavy svetla
1. Odskrutkujte dve skrutky pridržiavajúce zostavu svetla.
2. Vyberte zostavu svetlavytiahnutím priamo von.
3. Vytiahnite objímku žiarovky. a) Verzia bez svetiel LED:
Odskrutkujte tri skrutky a vyberte
ju.
b) Verzia so svetlami LED:

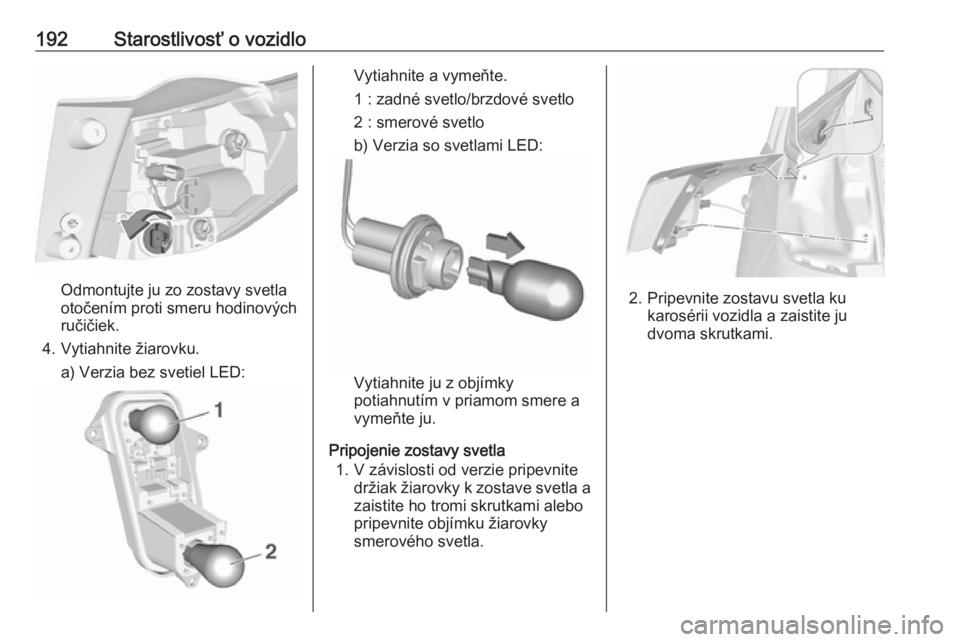

Page 194 of 257
192Starostlivosť o vozidlo
Odmontujte ju zo zostavy svetla
otočením proti smeru hodinových
ručičiek.
4. Vytiahnite žiarovku. a) Verzia bez svetiel LED:
Vytiahnite a vymeňte.
1 : zadné svetlo/brzdové svetlo
2 : smerové svetlo
b) Verzia so svetlami LED:
Vytiahnite ju z objímky
potiahnutím v priamom smere a
vymeňte ju.
Pripojenie zostavy svetla 1. V závislosti od verzie pripevnite držiak žiarovky k zostave svetla azaistite ho tromi skrutkami alebo
pripevnite objímku žiarovky
smerového svetla.
2. Pripevnite zostavu svetla ku karosérii vozidla a zaistite ju
dvoma skrutkami.

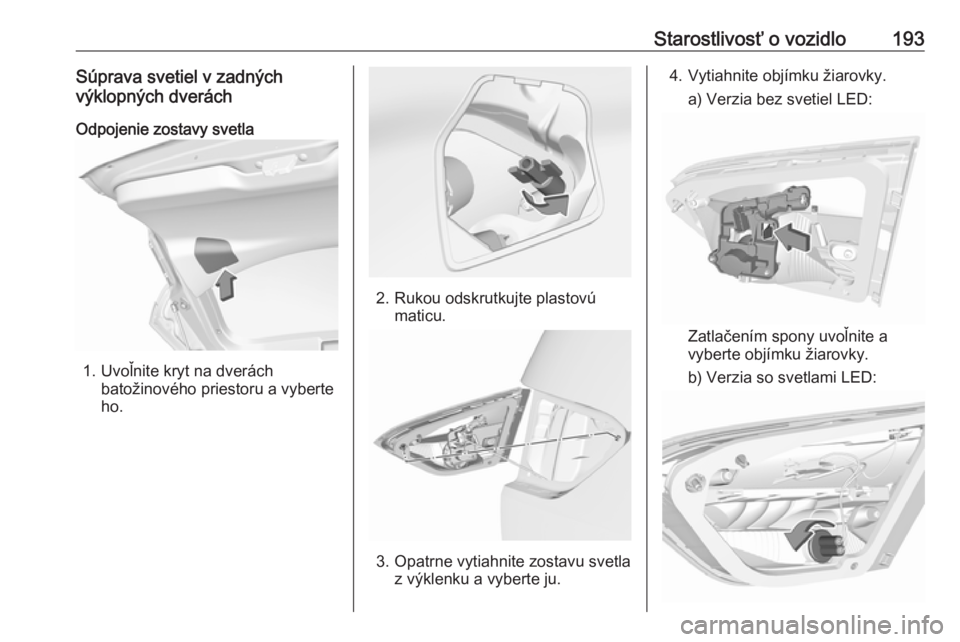

Page 195 of 257
Starostlivosť o vozidlo193Súprava svetiel v zadných
výklopných dverách
Odpojenie zostavy svetla
1. Uvoľnite kryt na dverách batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
4. Vytiahnite objímku žiarovky.
a) Verzia bez svetiel LED:
Zatlačením spony uvoľnite a
vyberte objímku žiarovky.
b) Verzia so svetlami LED:

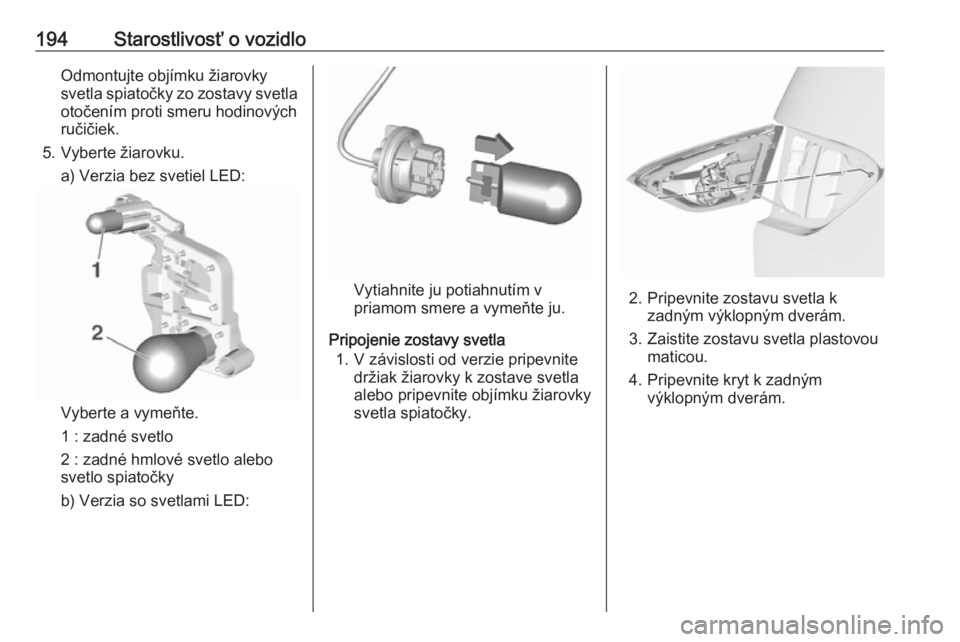

Page 196 of 257
194Starostlivosť o vozidloOdmontujte objímku žiarovky
svetla spiatočky zo zostavy svetla otočením proti smeru hodinových
ručičiek.
5. Vyberte žiarovku. a) Verzia bez svetiel LED:
Vyberte a vymeňte.
1 : zadné svetlo
2 : zadné hmlové svetlo alebo
svetlo spiatočky
b) Verzia so svetlami LED:
Vytiahnite ju potiahnutím v
priamom smere a vymeňte ju.
Pripojenie zostavy svetla 1. V závislosti od verzie pripevnite držiak žiarovky k zostave svetla
alebo pripevnite objímku žiarovky
svetla spiatočky.2. Pripevnite zostavu svetla k zadným výklopným dverám.
3. Zaistite zostavu svetla plastovou maticou.
4. Pripevnite kryt k zadným výklopným dverám.

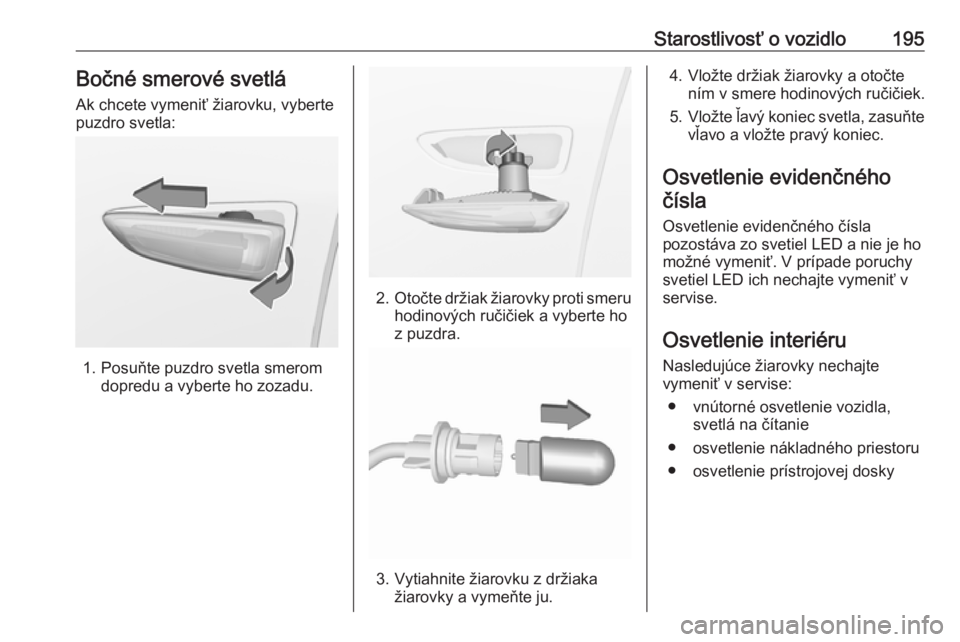

Page 197 of 257
Starostlivosť o vozidlo195Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte puzdro svetla smerom dopredu a vyberte ho zozadu.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej dosky

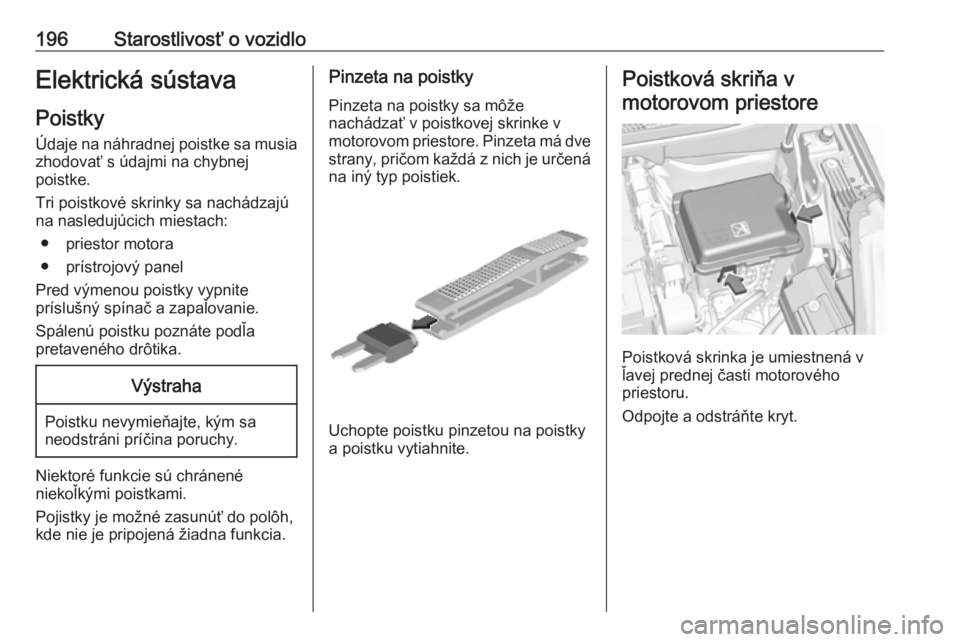

Page 198 of 257
196Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Tri poistkové skrinky sa nachádzajú
na nasledujúcich miestach:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená na iný typ poistiek.
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.

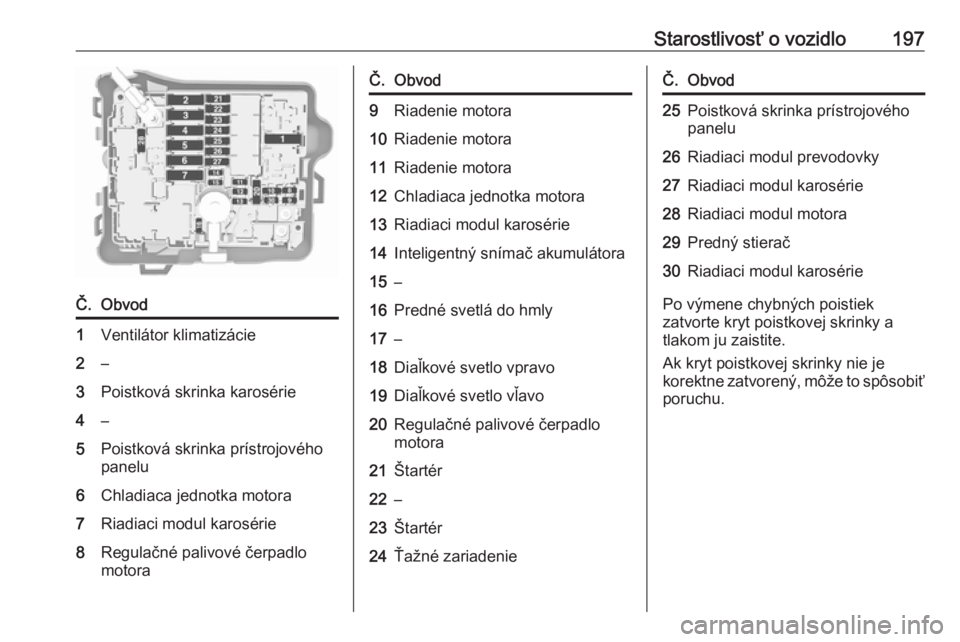

Page 199 of 257
Starostlivosť o vozidlo197Č.Obvod1Ventilátor klimatizácie2–3Poistková skrinka karosérie4–5Poistková skrinka prístrojového
panelu6Chladiaca jednotka motora7Riadiaci modul karosérie8Regulačné palivové čerpadlo
motoraČ.Obvod9Riadenie motora10Riadenie motora11Riadenie motora12Chladiaca jednotka motora13Riadiaci modul karosérie14Inteligentný snímač akumulátora15–16Predné svetlá do hmly17–18Diaľkové svetlo vpravo19Diaľkové svetlo vľavo20Regulačné palivové čerpadlo
motora21Štartér22–23Štartér24Ťažné zariadenieČ.Obvod25Poistková skrinka prístrojového
panelu26Riadiaci modul prevodovky27Riadiaci modul karosérie28Riadiaci modul motora29Predný stierač30Riadiaci modul karosérie
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Page 200 of 257
198Starostlivosť o vozidloPoistková skriňa prístrojovejdosky
Poistková skrinka na ľavej strane
prístrojového panela
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli. Odpojte
kryt na bočnej strane a vyberte ho.
Č.Obvod1Vnútorné zrkadlo, výfukový
systém, elektrický posilňovač
riadenia, snímač spojky, LPG,
nastavenie vonkajších zrkadiel,
induktívne nabíjanie2–3Ťažné zariadenie4Klaksón5Predné / zadné čerpadlo ostre‐
kovača čelného oknaČ.Obvod6Predné / zadné čerpadlo ostre‐
kovača čelného okna7Vyhrievaný volant8Zadný stierač9–10Centrálne zamykanie11Centrálne zamykanie12Zostava združených prístrojov13Klimatizácia, USB14OnStar15Prístrojový panel, klimatizácia16Brzda, štartér, podržané
vypnutie napájania17Zostava združených prístrojov18Pokročilý parkovací asistent19Modul horného stĺpika, modul
ovládania prívesu20–
