Pielęgnacja samochodu219
Wyjąć oprawę żarówki z zespołu
światła, obracając ją w lewo.
Wyjąć żarówkę z oprawy,
pociągając ją na wprost.
Wymienić żarówkę na nową.
Mocowanie zespołu światła 1. Zamocować oprawę żarówki w zespole światła.
2. Zamocować zespół światła w tylnej klapie.
3. Zabezpieczyć zespół światła za pomocą plastikowej nakrętki.
4. Zamocować osłonę w tylnej klapie.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

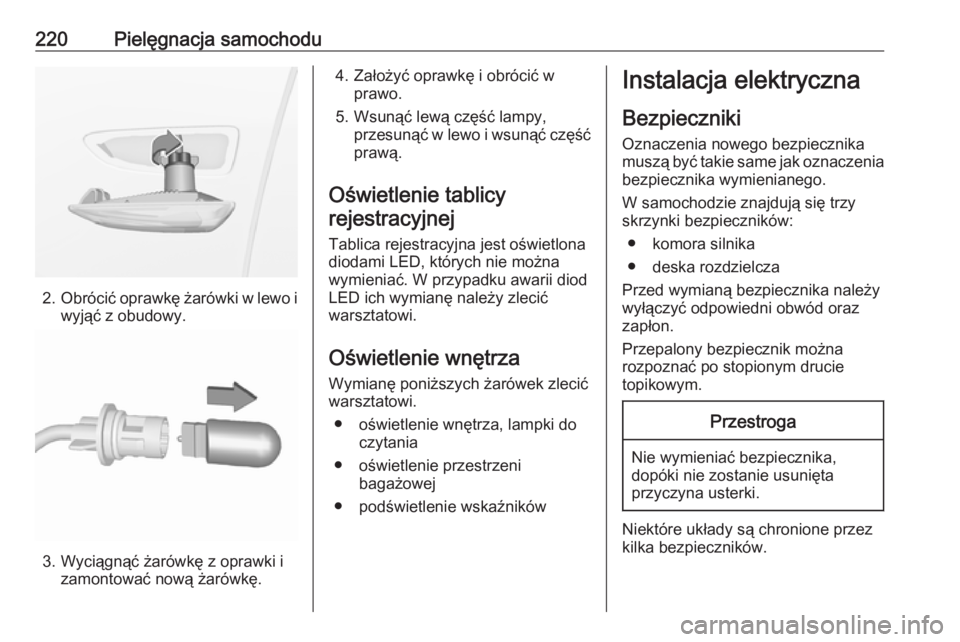

220Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

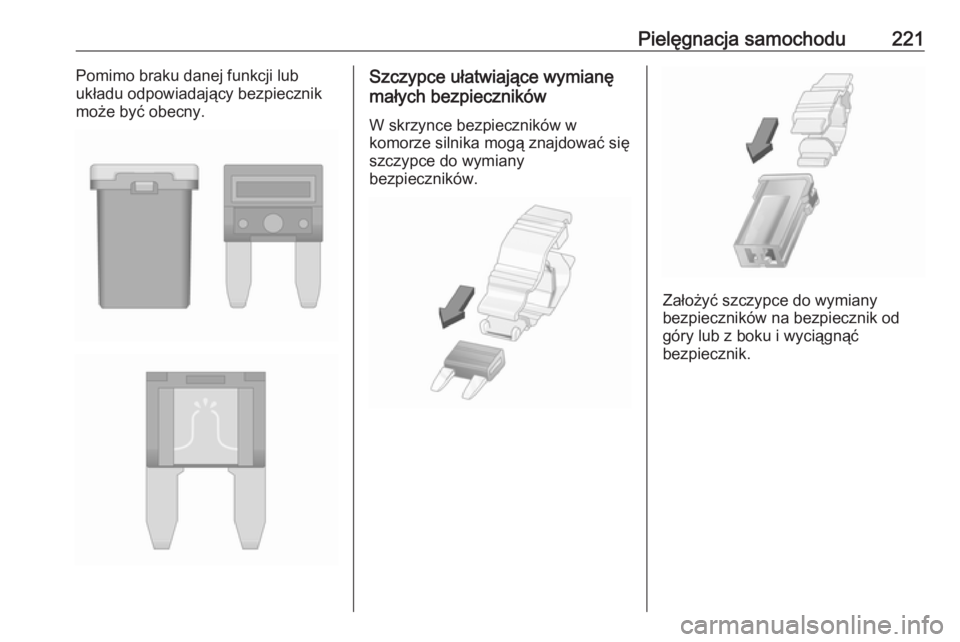

Pielęgnacja samochodu221Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnąć
bezpiecznik.

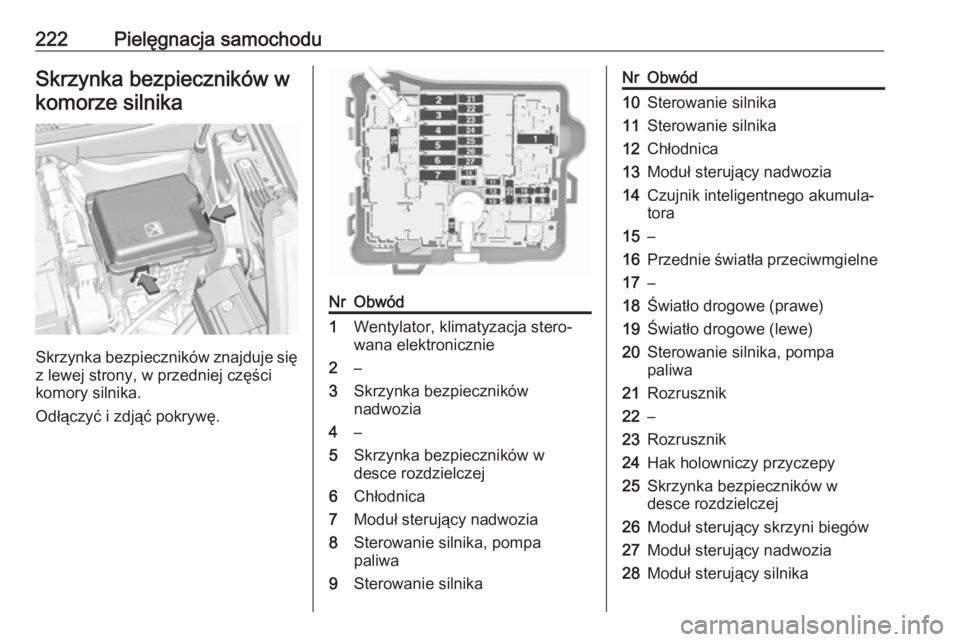

222Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód1Wentylator, klimatyzacja stero‐
wana elektronicznie2–3Skrzynka bezpieczników
nadwozia4–5Skrzynka bezpieczników w
desce rozdzielczej6Chłodnica7Moduł sterujący nadwozia8Sterowanie silnika, pompa
paliwa9Sterowanie silnikaNrObwód10Sterowanie silnika11Sterowanie silnika12Chłodnica13Moduł sterujący nadwozia14Czujnik inteligentnego akumula‐
tora15–16Przednie światła przeciwmgielne17–18Światło drogowe (prawe)19Światło drogowe (lewe)20Sterowanie silnika, pompa
paliwa21Rozrusznik22–23Rozrusznik24Hak holowniczy przyczepy25Skrzynka bezpieczników w
desce rozdzielczej26Moduł sterujący skrzyni biegów27Moduł sterujący nadwozia28Moduł sterujący silnika

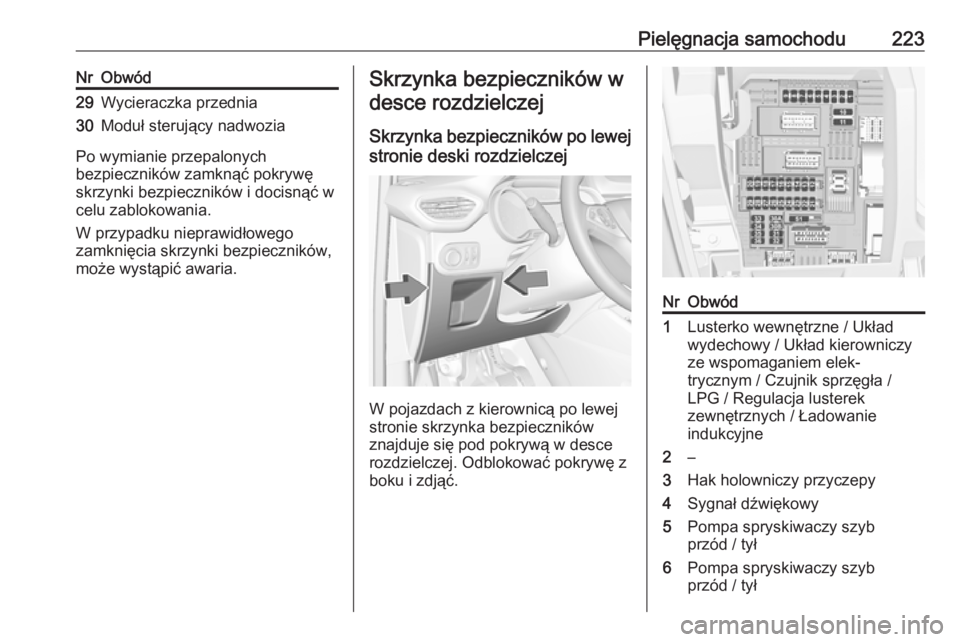

Pielęgnacja samochodu223NrObwód29Wycieraczka przednia30Moduł sterujący nadwozia
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników po lewej
stronie deski rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej. Odblokować pokrywę z
boku i zdjąć.
NrObwód1Lusterko wewnętrzne / Układ
wydechowy / Układ kierowniczy
ze wspomaganiem elek‐
trycznym / Czujnik sprzęgła /
LPG / Regulacja lusterek
zewnętrznych / Ładowanie
indukcyjne2–3Hak holowniczy przyczepy4Sygnał dźwiękowy5Pompa spryskiwaczy szyb
przód / tył6Pompa spryskiwaczy szyb
przód / tył

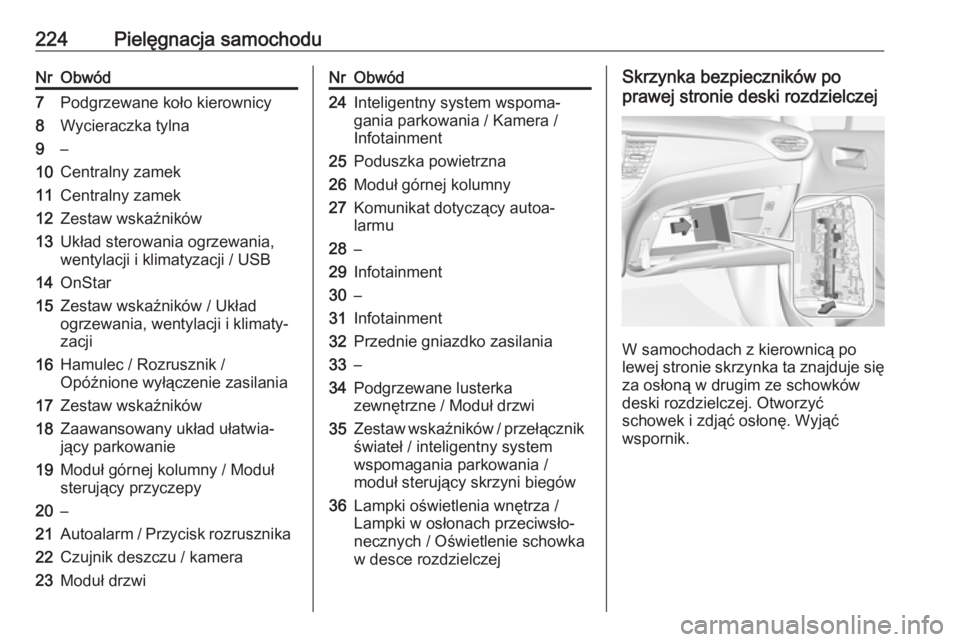

224Pielęgnacja samochoduNrObwód7Podgrzewane koło kierownicy8Wycieraczka tylna9–10Centralny zamek11Centralny zamek12Zestaw wskaźników13Układ sterowania ogrzewania,
wentylacji i klimatyzacji / USB14OnStar15Zestaw wskaźników / Układ
ogrzewania, wentylacji i klimaty‐
zacji16Hamulec / Rozrusznik /
Opóźnione wyłączenie zasilania17Zestaw wskaźników18Zaawansowany układ ułatwia‐
jący parkowanie19Moduł górnej kolumny / Moduł
sterujący przyczepy20–21Autoalarm / Przycisk rozrusznika22Czujnik deszczu / kamera23Moduł drzwiNrObwód24Inteligentny system wspoma‐
gania parkowania / Kamera /
Infotainment25Poduszka powietrzna26Moduł górnej kolumny27Komunikat dotyczący autoa‐
larmu28–29Infotainment30–31Infotainment32Przednie gniazdko zasilania33–34Podgrzewane lusterka
zewnętrzne / Moduł drzwi35Zestaw wskaźników / przełącznik świateł / inteligentny system
wspomagania parkowania /
moduł sterujący skrzyni biegów36Lampki oświetlenia wnętrza /
Lampki w osłonach przeciwsło‐
necznych / Oświetlenie schowka w desce rozdzielczejSkrzynka bezpieczników po
prawej stronie deski rozdzielczej
W samochodach z kierownicą po
lewej stronie skrzynka ta znajduje się
za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę. Wyjąć
wspornik.

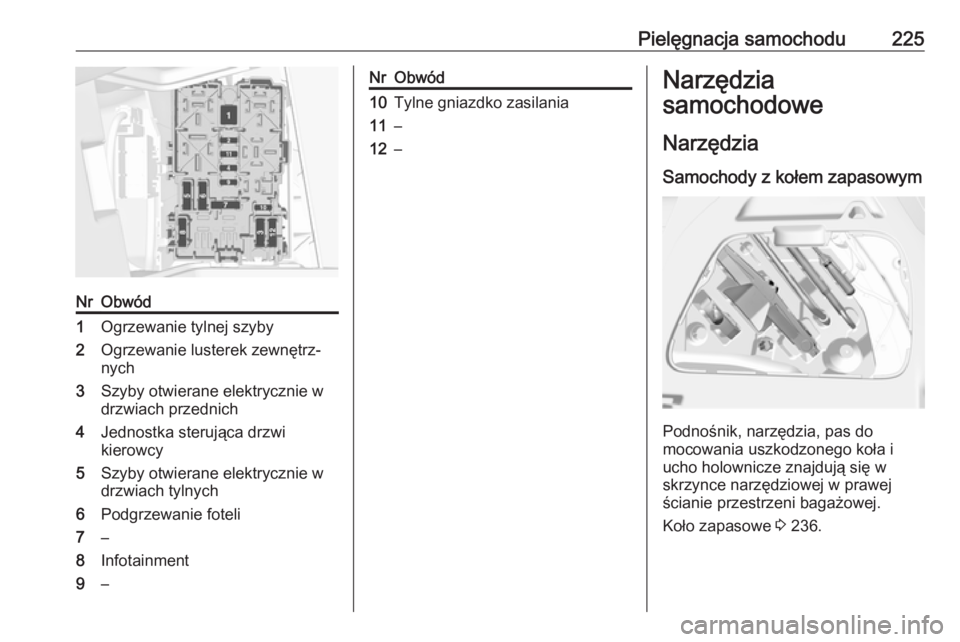

Pielęgnacja samochodu225NrObwód1Ogrzewanie tylnej szyby2Ogrzewanie lusterek zewnętrz‐
nych3Szyby otwierane elektrycznie w
drzwiach przednich4Jednostka sterująca drzwi
kierowcy5Szyby otwierane elektrycznie w
drzwiach tylnych6Podgrzewanie foteli7–8Infotainment9–NrObwód10Tylne gniazdko zasilania11–12–Narzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym
Podnośnik, narzędzia, pas do
mocowania uszkodzonego koła i
ucho holownicze znajdują się w
skrzynce narzędziowej w prawej ścianie przestrzeni bagażowej.
Koło zapasowe 3 236.

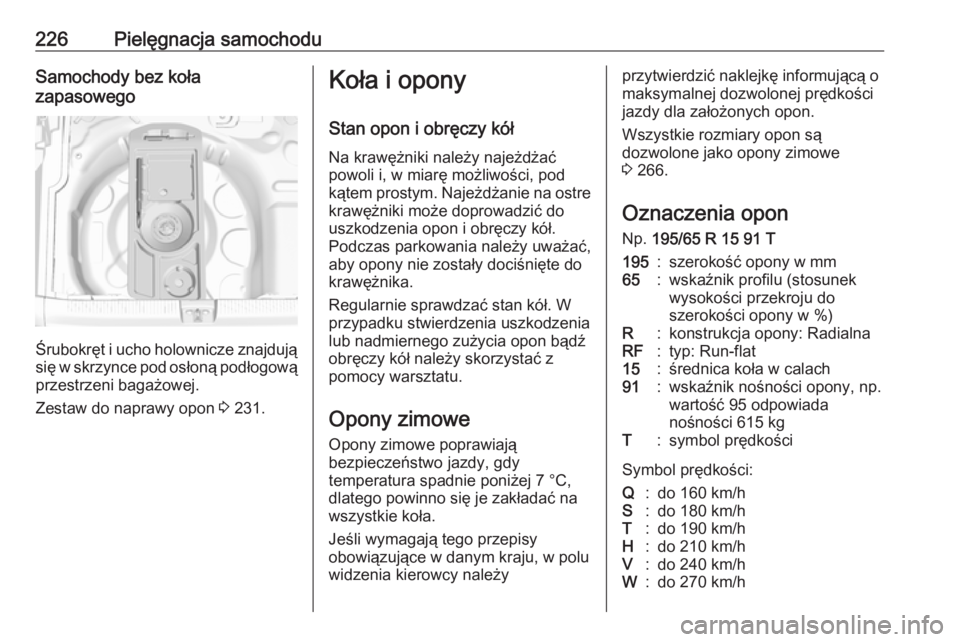

226Pielęgnacja samochoduSamochody bez koła
zapasowego
Śrubokręt i ucho holownicze znajdują się w skrzynce pod osłoną podłogową przestrzeni bagażowej.
Zestaw do naprawy opon 3 231.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należyprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 266.
Oznaczenia opon
Np. 195/65 R 15 91 T195:szerokość opony w mm65:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: RadialnaRF:typ: Run-flat15:średnica koła w calach91:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 615 kgT:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h

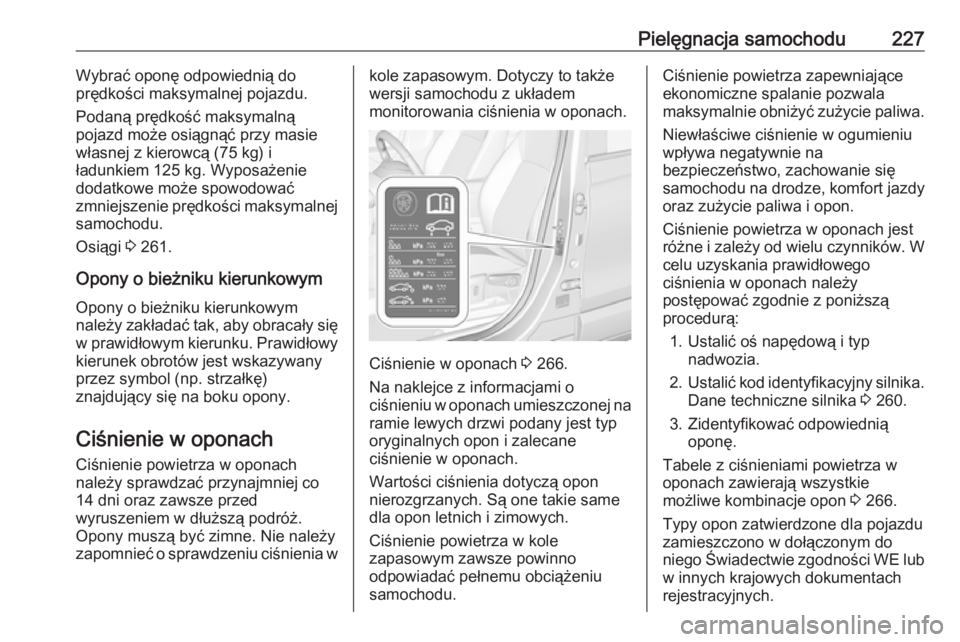

Pielęgnacja samochodu227Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej
samochodu.
Osiągi 3 261.
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy kierunek obrotów jest wskazywanyprzez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia wkole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Ciśnienie w oponach 3 266.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie lewych drzwi podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić oś napędową i typ nadwozia.
2. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 260.
3. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 266.
Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do niego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.

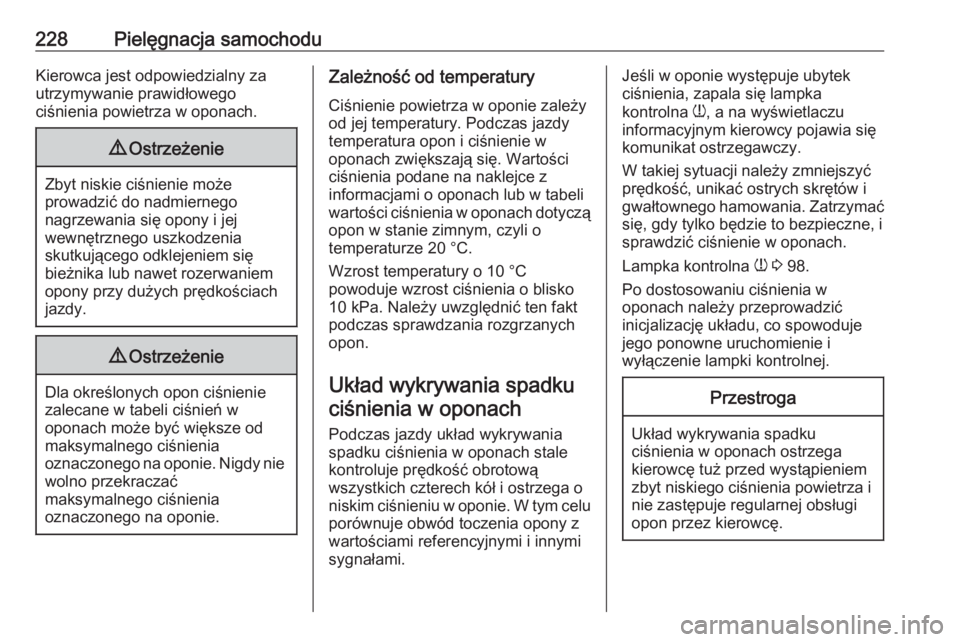

228Pielęgnacja samochoduKierowca jest odpowiedzialny zautrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą opon w stanie zimnym, czyli o
temperaturze 20 °C.
Wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa. Należy uwzględnić ten fakt
podczas sprawdzania rozgrzanych
opon.
Układ wykrywania spadku ciśnienia w oponach
Podczas jazdy układ wykrywania
spadku ciśnienia w oponach stale
kontroluje prędkość obrotową
wszystkich czterech kół i ostrzega o niskim ciśnieniu w oponie. W tym celu
porównuje obwód toczenia opony z
wartościami referencyjnymi i innymi
sygnałami.Jeśli w oponie występuje ubytek ciśnienia, zapala się lampka
kontrolna w, a na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat ostrzegawczy.
W takiej sytuacji należy zmniejszyć
prędkość, unikać ostrych skrętów i
gwałtownego hamowania. Zatrzymać
się, gdy tylko będzie to bezpieczne, i sprawdzić ciśnienie w oponach.
Lampka kontrolna w 3 98.
Po dostosowaniu ciśnienia w
oponach należy przeprowadzić
inicjalizację układu, co spowoduje
jego ponowne uruchomienie i
wyłączenie lampki kontrolnej.Przestroga
Układ wykrywania spadku
ciśnienia w oponach ostrzega
kierowcę tuż przed wystąpieniem
zbyt niskiego ciśnienia powietrza i nie zastępuje regularnej obsługi
opon przez kierowcę.
