OPEL CROSSLAND X 2019 Instrukcja obsługi (in Polish)

Fotele, elementy bezpieczeństwa59Korzystając z fotelików dziecięcych,należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.
Foteliki dziecięce można zamocować
za pomocą następujących
elementów:
● Trzypunktowe pasy bezpieczeństwa
● Zaczepy ISOFIX
● Punkt mocowania pasa Top- tether
Trzypunktowe pasy
bezpieczeństwa
Foteliki dziecięce można zamocować
za pomocą trzypunktowych pasów
bezpieczeństwa. Po zamocowaniu
fotelika należy napiąć pas
bezpieczeństwa 3 61.Zaczepy ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
ISOFIX 3 61.
Zaczepy ISOFIX są oznaczone
etykietami znajdującymi się na
oparciach.
Fotelik dziecięcy i-size jest
uniwersalnym fotelikiem ISOFIX
zgodnym z Regulaminem ONZ nr
129.
Na każdym fotelu pojazdu nadającym
się do mocowania fotelików i-size
można używać dowolnego fotelika
dziecięcego i-size, tabela i-size 3 61.
Poza zaczepami ISOFIX fotelik
należy dodatkowo zamocować za
pomocą pasa mocującego Top-tether
lub podpórki.
Foteliki dziecięce i-size oraz
siedzenia pojazdu, na których można
montować foteliki i-size, są
oznaczone symbolem i-size, patrz ilustracja.

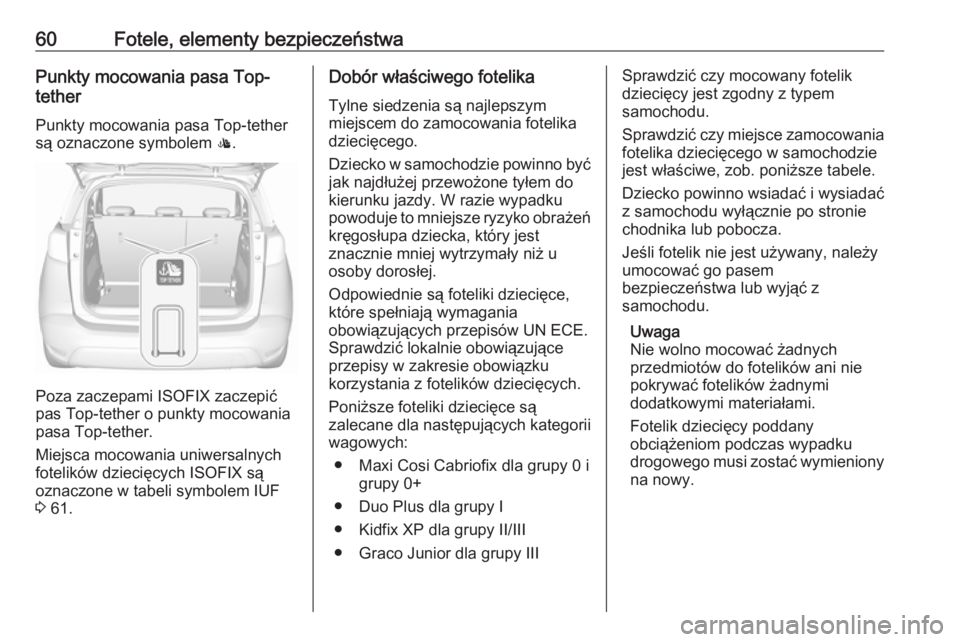

60Fotele, elementy bezpieczeństwaPunkty mocowania pasa Top-
tether
Punkty mocowania pasa Top-tether
są oznaczone symbolem :.
Poza zaczepami ISOFIX zaczepić
pas Top-tether o punkty mocowania
pasa Top-tether.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF
3 61.
Dobór właściwego fotelika
Tylne siedzenia są najlepszym
miejscem do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem dokierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Poniższe foteliki dziecięce są
zalecane dla następujących kategorii
wagowych:
● Maxi Cosi Cabriofix dla grupy 0 i grupy 0+
● Duo Plus dla grupy I
● Kidfix XP dla grupy II/III
● Graco Junior dla grupy IIISprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.
Sprawdzić czy miejsce zamocowania fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.

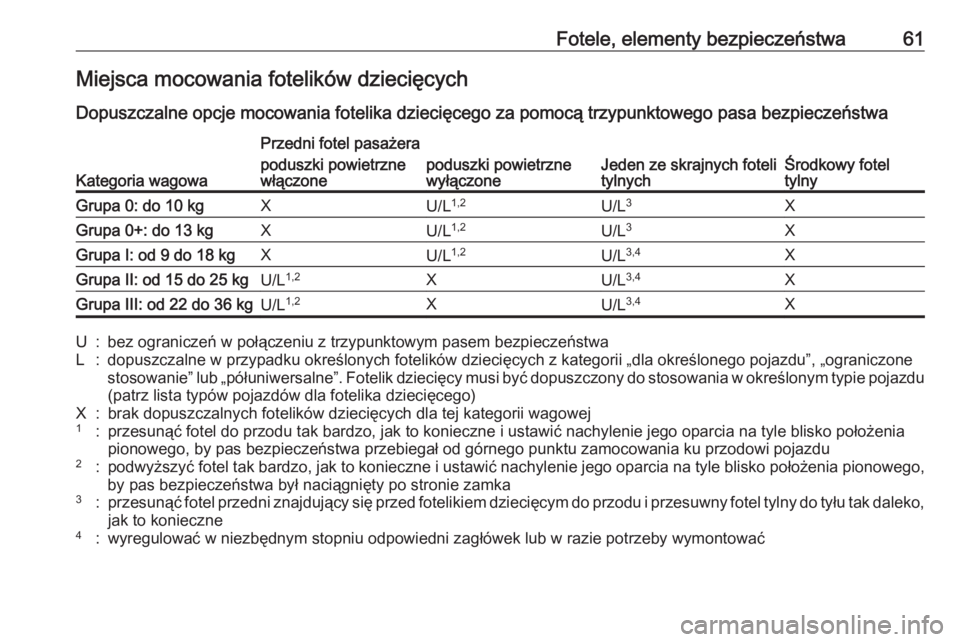

Fotele, elementy bezpieczeństwa61Miejsca mocowania fotelików dziecięcych
Dopuszczalne opcje mocowania fotelika dziecięcego za pomocą trzypunktowego pasa bezpieczeństwa
Kategoria wagowa
Przedni fotel pasażera
Jeden ze skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kgXU/L 1,2U/L3XGrupa 0+: do 13 kgXU/L1,2U/L3XGrupa I: od 9 do 18 kgXU/L1,2U/L3,4XGrupa II: od 15 do 25 kgU/L1,2XU/L 3,4XGrupa III: od 22 do 36 kgU/L1,2XU/L3,4XU:bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwaL:dopuszczalne w przypadku określonych fotelików dziecięcych z kategorii „dla określonego pojazdu”, „ograniczone
stosowanie” lub „półuniwersalne”. Fotelik dziecięcy musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)X:brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego,
by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu i przesuwny fotel tylny do tyłu tak daleko, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować

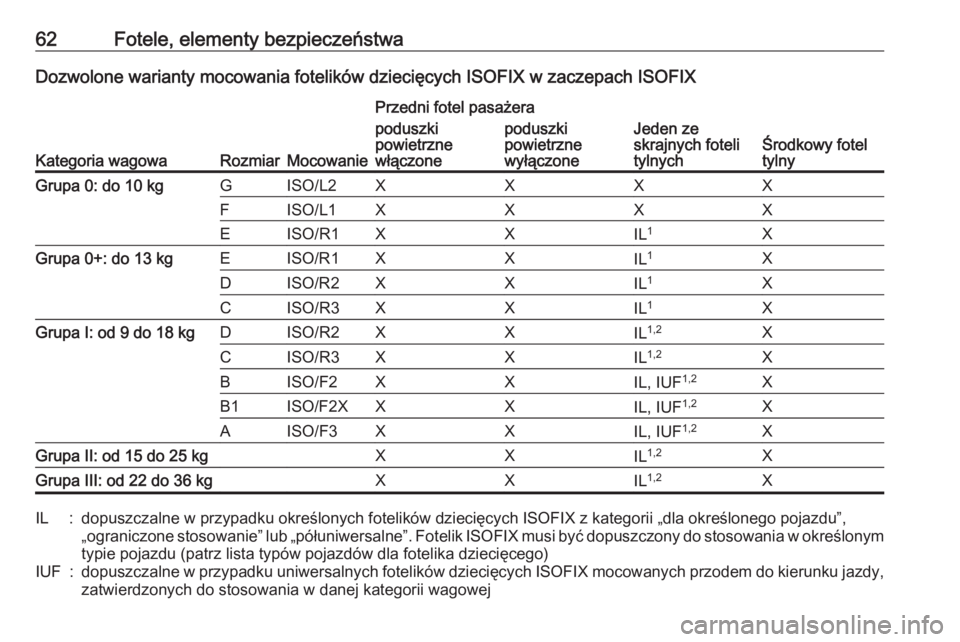

62Fotele, elementy bezpieczeństwaDozwolone warianty mocowania fotelików dziecięcych ISOFIX w zaczepach ISOFIX
Kategoria wagowaRozmiarMocowanie
Przedni fotel pasażera
Jeden ze
skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XGrupa 0+: do 13 kgEISO/R1XXIL 1XDISO/R2XXIL1XCISO/R3XXIL1XGrupa I: od 9 do 18 kgDISO/R2XXIL 1,2XCISO/R3XXIL1,2XBISO/F2XXIL, IUF 1,2XB1ISO/F2XXXIL, IUF 1,2XAISO/F3XXIL, IUF1,2XGrupa II: od 15 do 25 kgXXIL1,2XGrupa III: od 22 do 36 kgXXIL1,2XIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”,
„ograniczone stosowanie” lub „półuniwersalne”. Fotelik ISOFIX musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy, zatwierdzonych do stosowania w danej kategorii wagowej

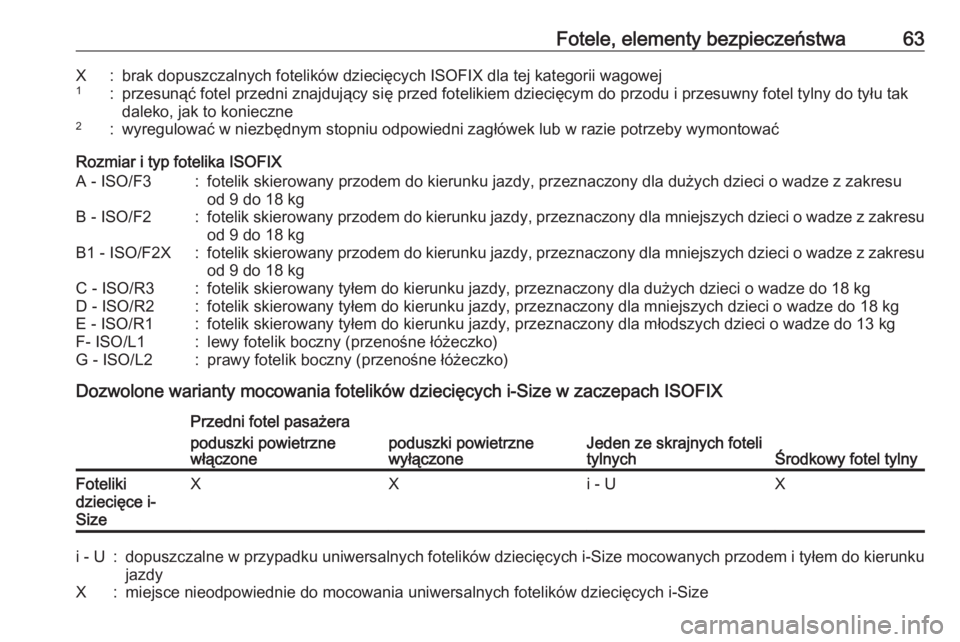

Fotele, elementy bezpieczeństwa63X:brak dopuszczalnych fotelików dziecięcych ISOFIX dla tej kategorii wagowej1:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu i przesuwny fotel tylny do tyłu tak
daleko, jak to konieczne2:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować
Rozmiar i typ fotelika ISOFIX
A - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kgF- ISO/L1:lewy fotelik boczny (przenośne łóżeczko)G - ISO/L2:prawy fotelik boczny (przenośne łóżeczko)
Dozwolone warianty mocowania fotelików dziecięcych i-Size w zaczepach ISOFIX
Przedni fotel pasażera
Jeden ze skrajnych foteli
tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneFoteliki
dziecięce i-
SizeXXi - UXi - U:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych i-Size mocowanych przodem i tyłem do kierunku
jazdyX:miejsce nieodpowiednie do mocowania uniwersalnych fotelików dziecięcych i-Size

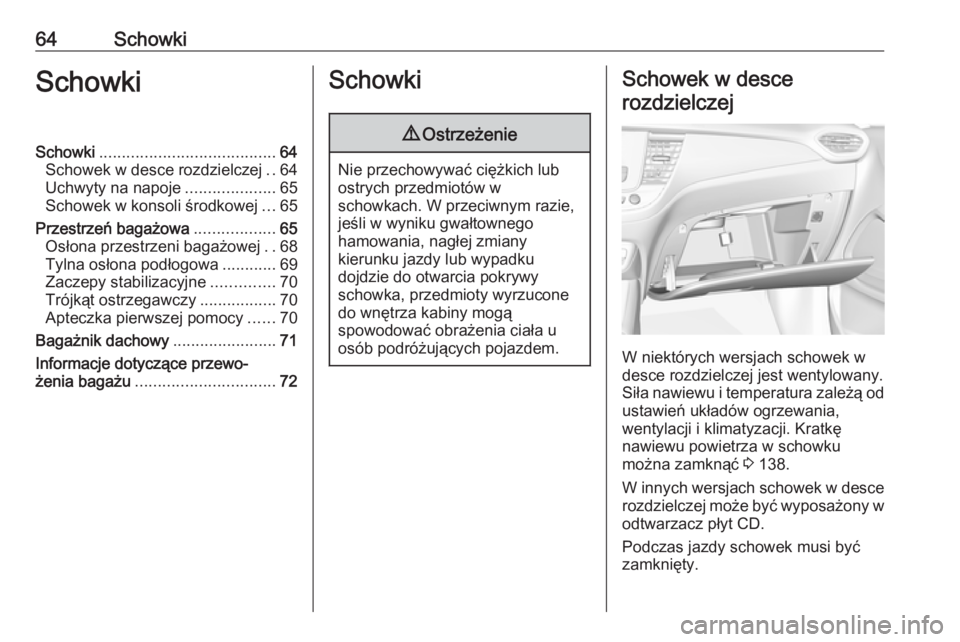

64SchowkiSchowkiSchowki....................................... 64
Schowek w desce rozdzielczej ..64
Uchwyty na napoje ....................65
Schowek w konsoli środkowej ...65
Przestrzeń bagażowa ..................65
Osłona przestrzeni bagażowej ..68
Tylna osłona podłogowa ............69
Zaczepy stabilizacyjne ..............70
Trójkąt ostrzegawczy .................70
Apteczka pierwszej pomocy ......70
Bagażnik dachowy .......................71
Informacje dotyczące przewo‐ żenia bagażu ............................... 72Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W niektórych wersjach schowek w
desce rozdzielczej jest wentylowany.
Siła nawiewu i temperatura zależą od ustawień układów ogrzewania,
wentylacji i klimatyzacji. Kratkę
nawiewu powietrza w schowku
można zamknąć 3 138.
W innych wersjach schowek w desce
rozdzielczej może być wyposażony w
odtwarzacz płyt CD.
Podczas jazdy schowek musi być zamknięty.

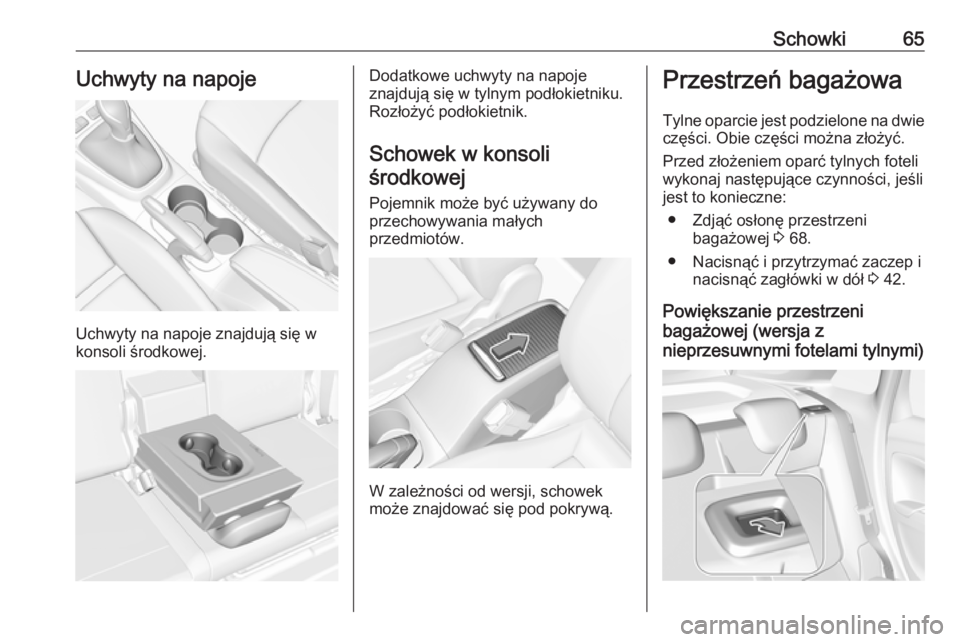

Schowki65Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć podłokietnik.
Schowek w konsoliśrodkowej
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W zależności od wersji, schowek
może znajdować się pod pokrywą.
Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwie części. Obie części można złożyć.
Przed złożeniem oparć tylnych foteli wykonaj następujące czynności, jeśli
jest to konieczne:
● Zdjąć osłonę przestrzeni bagażowej 3 68.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 42.
Powiększanie przestrzeni
bagażowej (wersja z
nieprzesuwnymi fotelami tylnymi)

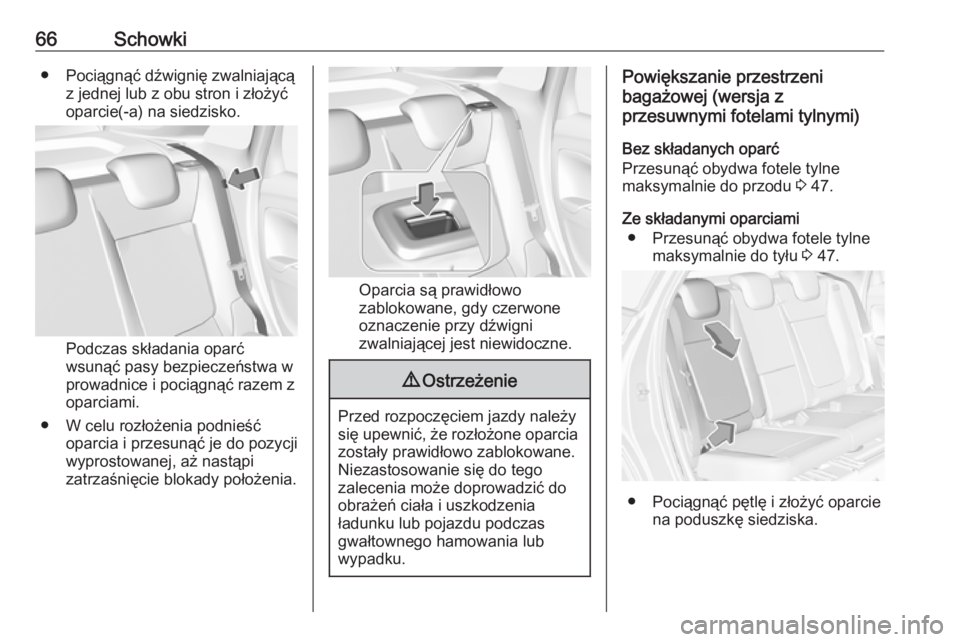

66Schowki● Pociągnąć dźwignię zwalniającąz jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
Podczas składania oparć
wsunąć pasy bezpieczeństwa w
prowadnice i pociągnąć razem z
oparciami.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone
oznaczenie przy dźwigni
zwalniającej jest niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Powiększanie przestrzeni
bagażowej (wersja z
przesuwnymi fotelami tylnymi)
Bez składanych oparć
Przesunąć obydwa fotele tylne
maksymalnie do przodu 3 47.
Ze składanymi oparciami ● Przesunąć obydwa fotele tylne maksymalnie do tyłu 3 47.
● Pociągnąć pętlę i złożyć oparcie
na poduszkę siedziska.

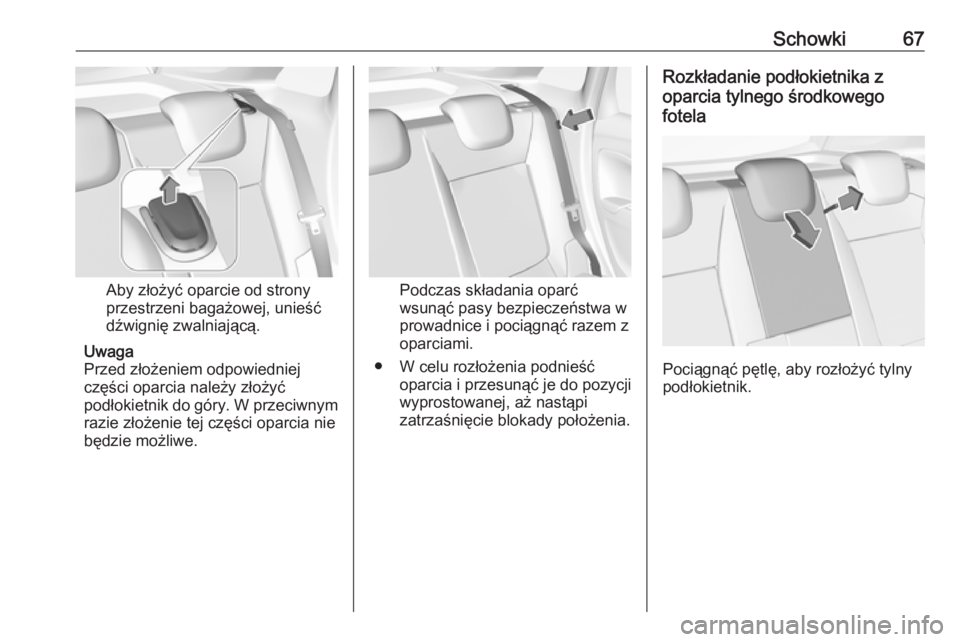

Schowki67
Aby złożyć oparcie od strony
przestrzeni bagażowej, unieść
dźwignię zwalniającą.
Uwaga
Przed złożeniem odpowiedniej
części oparcia należy złożyć
podłokietnik do góry. W przeciwnym razie złożenie tej części oparcia niebędzie możliwe.Podczas składania oparć
wsunąć pasy bezpieczeństwa w
prowadnice i pociągnąć razem z
oparciami.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Rozkładanie podłokietnika z
oparcia tylnego środkowego
fotela
Pociągnąć pętlę, aby rozłożyć tylny
podłokietnik.

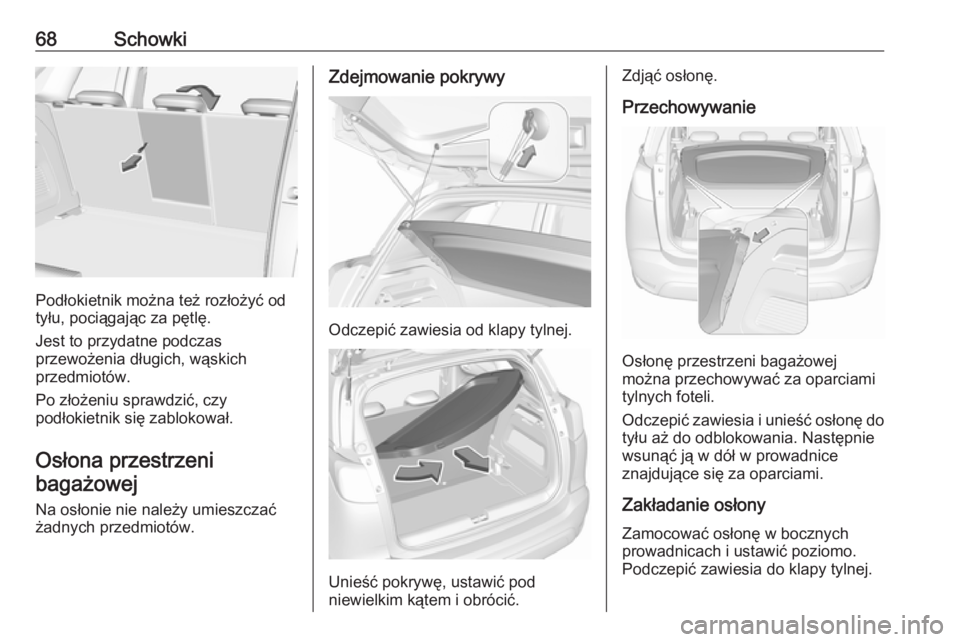

68Schowki
Podłokietnik można też rozłożyć od
tyłu, pociągając za pętlę.
Jest to przydatne podczas
przewożenia długich, wąskich
przedmiotów.
Po złożeniu sprawdzić, czy
podłokietnik się zablokował.
Osłona przestrzeni bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Zdejmowanie pokrywy
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę, ustawić pod
niewielkim kątem i obrócić.
Zdjąć osłonę.
Przechowywanie
Osłonę przestrzeni bagażowej
można przechowywać za oparciami
tylnych foteli.
Odczepić zawiesia i unieść osłonę do tyłu aż do odblokowania. Następniewsunąć ją w dół w prowadnice
znajdujące się za oparciami.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
