Page 201 of 263

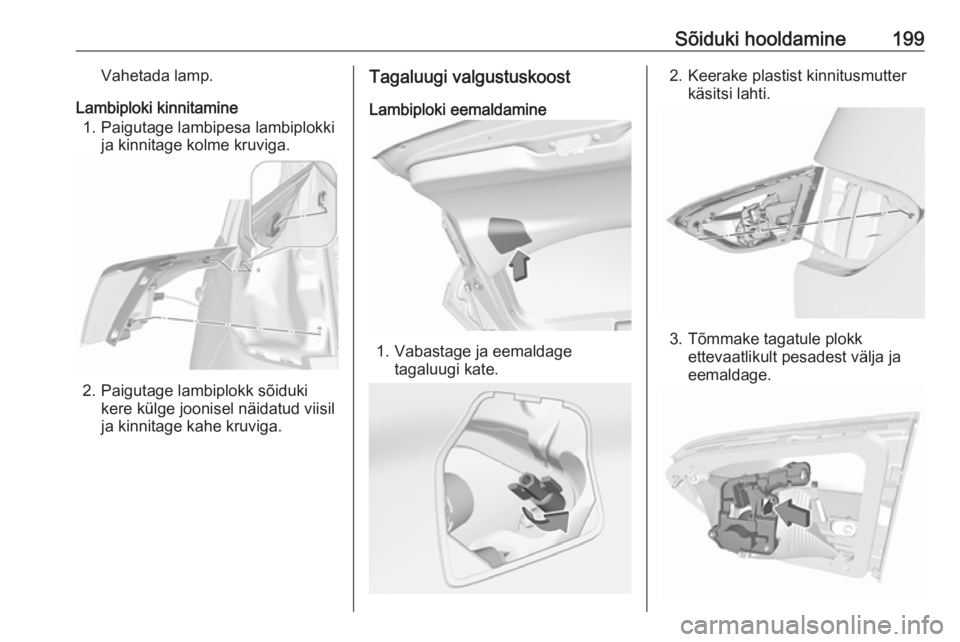

Sõiduki hooldamine199Vahetada lamp.
Lambiploki kinnitamine 1. Paigutage lambipesa lambiplokki ja kinnitage kolme kruviga.
2. Paigutage lambiplokk sõidukikere külge joonisel näidatud viisil
ja kinnitage kahe kruviga.
Tagaluugi valgustuskoost
Lambiploki eemaldamine
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
Page 202 of 263

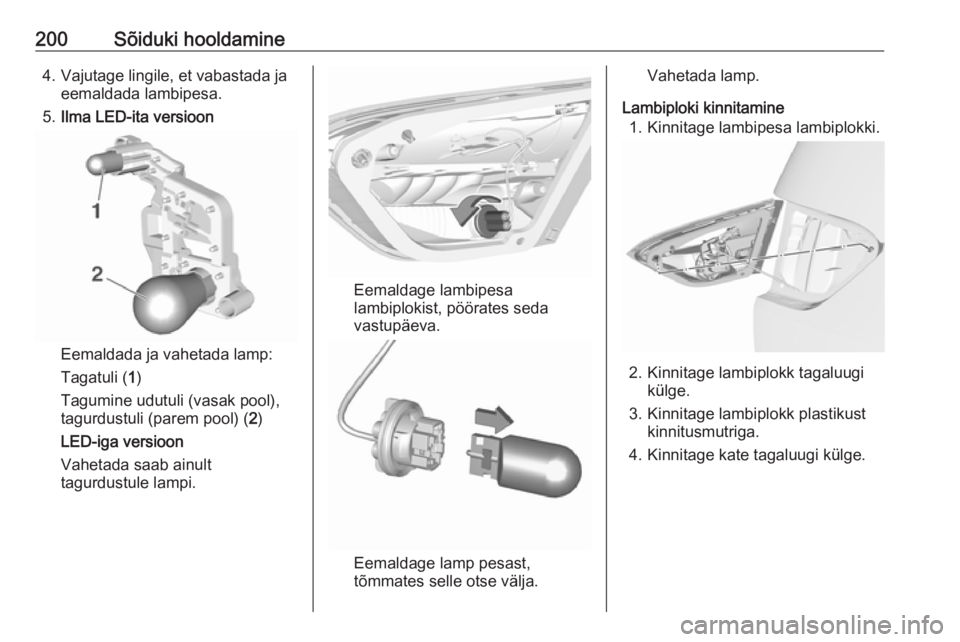

200Sõiduki hooldamine4. Vajutage lingile, et vabastada jaeemaldada lambipesa.
5. Ilma LED-ita versioon
Eemaldada ja vahetada lamp:
Tagatuli ( 1)
Tagumine udutuli (vasak pool),
tagurdustuli (parem pool) ( 2)
LED-iga versioon
Vahetada saab ainult
tagurdustule lampi.
Eemaldage lambipesa
lambiplokist, pöörates seda
vastupäeva.
Eemaldage lamp pesast,
tõmmates selle otse välja.
Vahetada lamp.
Lambiploki kinnitamine 1. Kinnitage lambipesa lambiplokki.
2. Kinnitage lambiplokk tagaluugi külge.
3. Kinnitage lambiplokk plastikust kinnitusmutriga.
4. Kinnitage kate tagaluugi külge.
Page 203 of 263
Sõiduki hooldamine201Külgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on projekteeritud
LED-ide kasutamiseks ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustus
Page 204 of 263

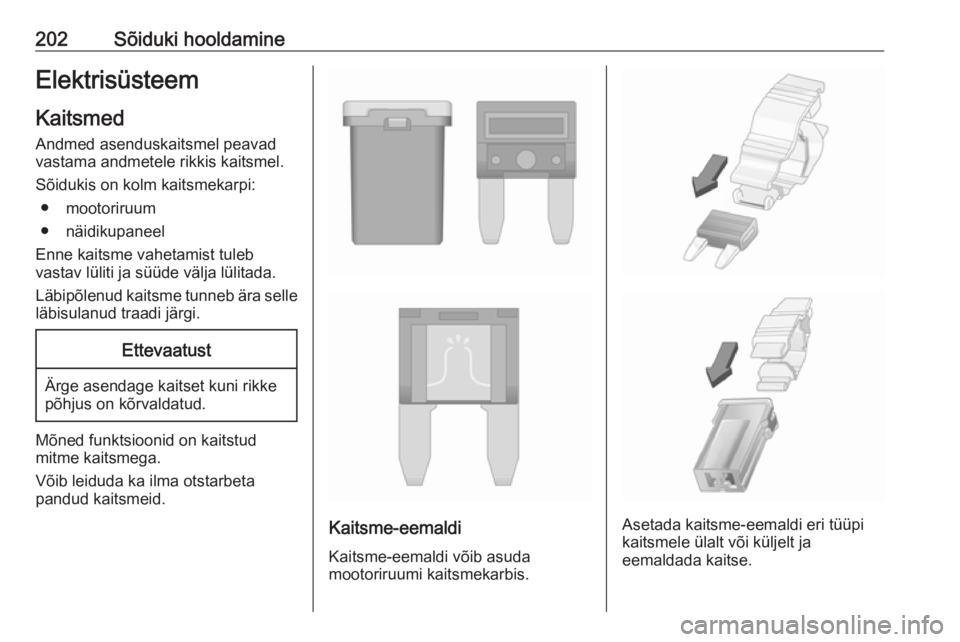

202Sõiduki hooldamineElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Page 205 of 263

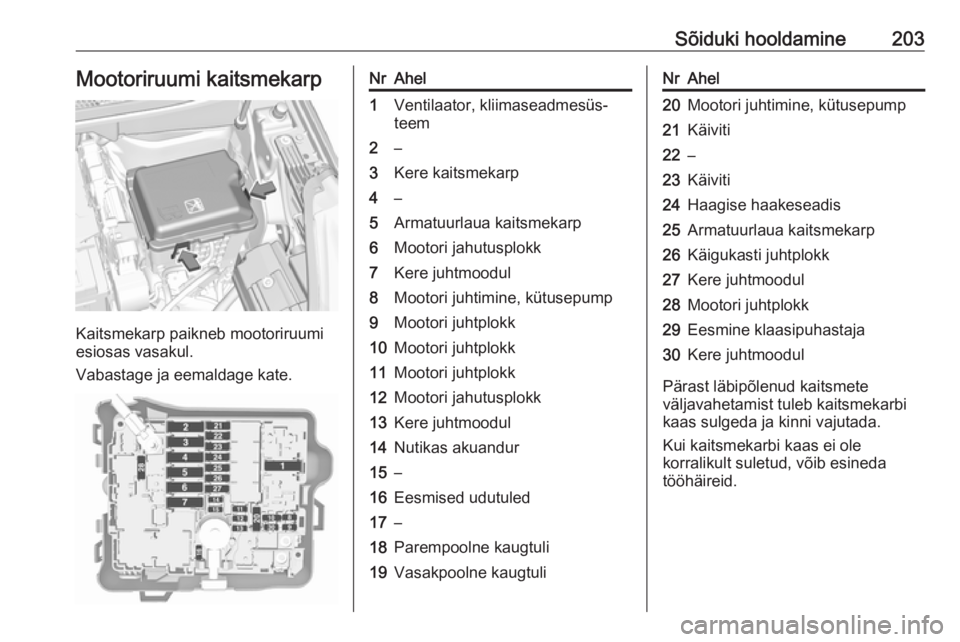

Sõiduki hooldamine203Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
NrAhel1Ventilaator, kliimaseadmesüs‐
teem2–3Kere kaitsmekarp4–5Armatuurlaua kaitsmekarp6Mootori jahutusplokk7Kere juhtmoodul8Mootori juhtimine, kütusepump9Mootori juhtplokk10Mootori juhtplokk11Mootori juhtplokk12Mootori jahutusplokk13Kere juhtmoodul14Nutikas akuandur15–16Eesmised udutuled17–18Parempoolne kaugtuli19Vasakpoolne kaugtuliNrAhel20Mootori juhtimine, kütusepump21Käiviti22–23Käiviti24Haagise haakeseadis25Armatuurlaua kaitsmekarp26Käigukasti juhtplokk27Kere juhtmoodul28Mootori juhtplokk29Eesmine klaasipuhastaja30Kere juhtmoodul
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Page 206 of 263

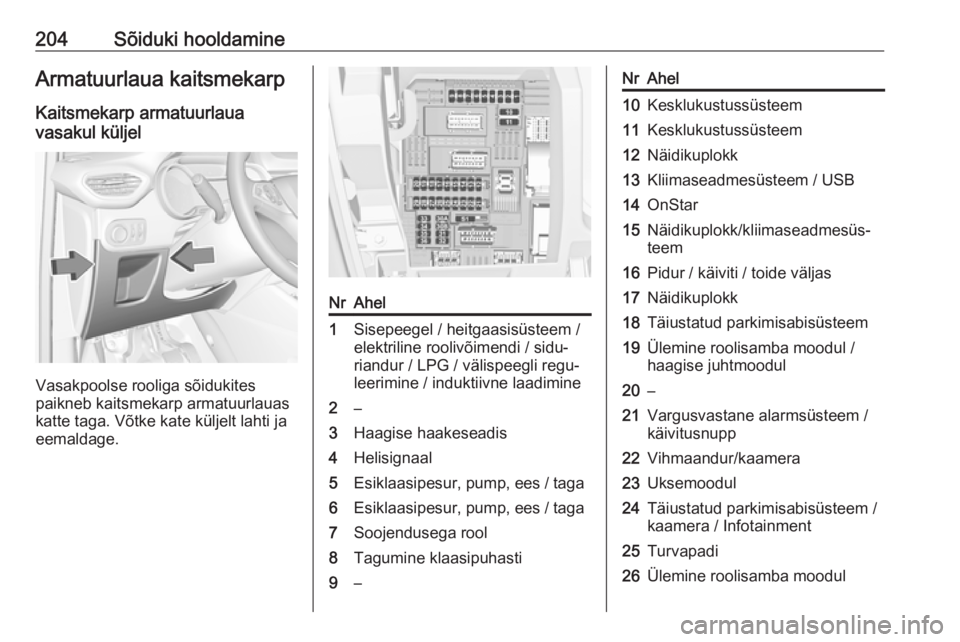

204Sõiduki hooldamineArmatuurlaua kaitsmekarp
Kaitsmekarp armatuurlaua
vasakul küljel
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga. Võtke kate küljelt lahti ja
eemaldage.
NrAhel1Sisepeegel / heitgaasisüsteem /
elektriline roolivõimendi / sidu‐
riandur / LPG / välispeegli regu‐
leerimine / induktiivne laadimine2–3Haagise haakeseadis4Helisignaal5Esiklaasipesur, pump, ees / taga6Esiklaasipesur, pump, ees / taga7Soojendusega rool8Tagumine klaasipuhasti9–NrAhel10Kesklukustussüsteem11Kesklukustussüsteem12Näidikuplokk13Kliimaseadmesüsteem / USB14OnStar15Näidikuplokk/kliimaseadmesüs‐
teem16Pidur / käiviti / toide väljas17Näidikuplokk18Täiustatud parkimisabisüsteem19Ülemine roolisamba moodul /
haagise juhtmoodul20–21Vargusvastane alarmsüsteem /
käivitusnupp22Vihmaandur/kaamera23Uksemoodul24Täiustatud parkimisabisüsteem / kaamera / Infotainment25Turvapadi26Ülemine roolisamba moodul
Page 207 of 263

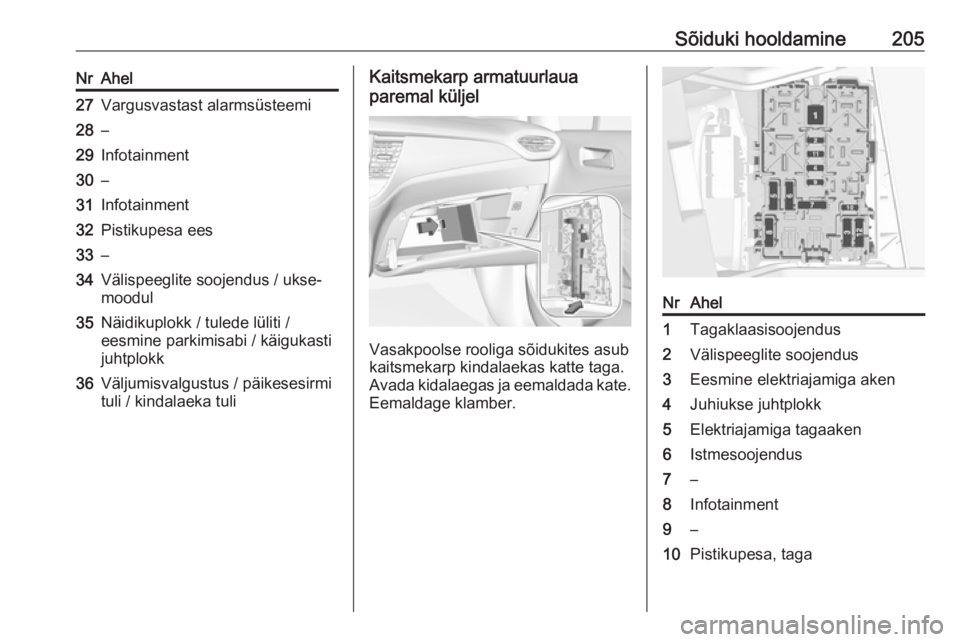

Sõiduki hooldamine205NrAhel27Vargusvastast alarmsüsteemi28–29Infotainment30–31Infotainment32Pistikupesa ees33–34Välispeeglite soojendus / ukse‐
moodul35Näidikuplokk / tulede lüliti /
eesmine parkimisabi / käigukasti
juhtplokk36Väljumisvalgustus / päikesesirmi
tuli / kindalaeka tuliKaitsmekarp armatuurlaua
paremal küljel
Vasakpoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kidalaegas ja eemaldada kate. Eemaldage klamber.
NrAhel1Tagaklaasisoojendus2Välispeeglite soojendus3Eesmine elektriajamiga aken4Juhiukse juhtplokk5Elektriajamiga tagaaken6Istmesoojendus7–8Infotainment9–10Pistikupesa, taga
Page 208 of 263

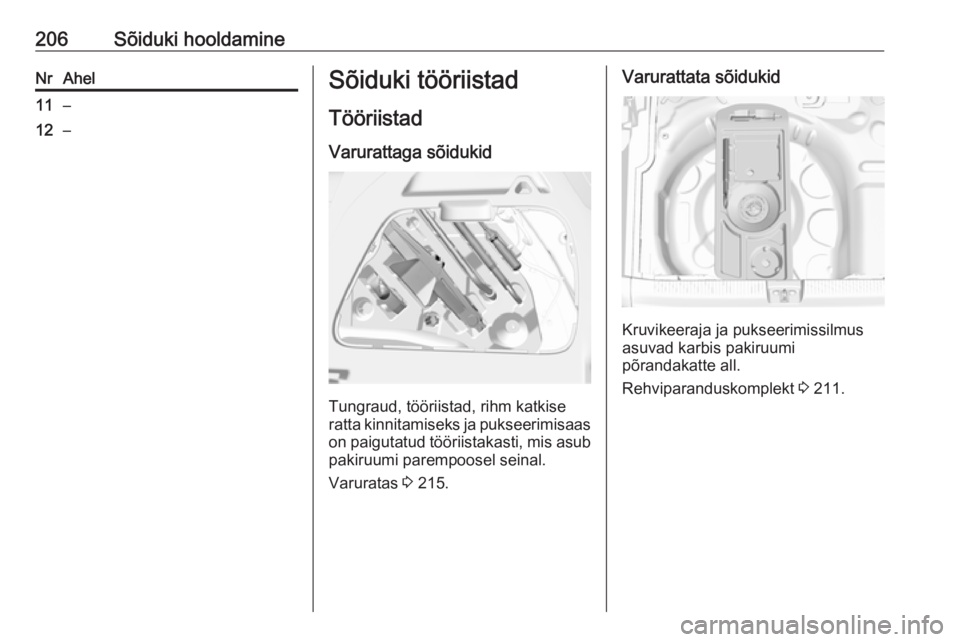

206Sõiduki hooldamineNrAhel11–12–Sõiduki tööriistadTööriistad
Varurattaga sõidukid
Tungraud, tööriistad, rihm katkise
ratta kinnitamiseks ja pukseerimisaas
on paigutatud tööriistakasti, mis asub pakiruumi parempoosel seinal.
Varuratas 3 215.
Varurattata sõidukid
Kruvikeeraja ja pukseerimissilmus
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 211.
Page 209 of 263
Sõiduki hooldamine207Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 243.Rehvide tähised
Nt 195/65 R 15 91 T195:rehvi laius, mm65:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)15:ratta läbimõõt tollides91:koormusindeks, nt 95 =
615 kgT:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 238.
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 243.
Page 210 of 263
208Sõiduki hooldamineVasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Tuvastage veotelg ja keretüüp.
2. Määrake kindlaks mootori kood. Mootori andmed 3 237.
3. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 243.Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Rehvi tühjenemise jälgimissüsteem
Rehvi tühjenemise jälgimissüsteem
kontrollib pidevalt kõigi nelja ratta pöörlemiskiirust ja hoiatab sõidu ajal
madalast rehvirõhust. See
saavutatakse rehvi veereva
perimeetri võrdlemisega
võrdlusväärtustega ja muude
signaalide abil.
Rehvirõhu langemisel süttib märgutuli w ja juhi infokeskuses
kuvatakse hoiatusteade.
