Istmed, turvaistmed59Lapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaalurühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel
keskmisel istekohal
sisselülitatud
turvapadiväljalülitatud turvapadiRühm 0: kuni 10 kgXU/L 1,2U/L 3XRühm 0+: kuni 13 kgXU/L1,2U/L3XRühm I: 9 kuni 18 kgXU/L 1,2U/L3,4XRühm II: 15 kuni 25 kgU/L1,2XU/L3,4XRühm III: 22 kuni 36 kgU/L1,2XU/L3,4XU:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:nihutage lapseturvasüsteem ees asuv esiiste ettepoole ja libisev tagaiste nii kaugele tahapoole, kui see on vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

60Istmed, turvaistmedISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
KaalurühmSuurusrühmKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XRühm 0+: kuni 13 kgEISO/R1XXIL1XDISO/R2XXIL1XCISO/R3XXIL1XRühm I: 9 kuni 18 kgDISO/R2XXIL1,2XCISO/R3XXIL1,2XBISO/F2XXIL/IUF 1,2XB1ISO/F2XXXIL/IUF 1,2XAISO/F3XXIL/IUF1,2XRühm II: 15 kuni 25 kgXXIL1,2XRühm III: 22 kuni 36 kgXXIL1,2XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidel

Istmed, turvaistmed61X:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:nihutage lapseturvasüsteem ees asuv esiiste ettepoole ja libisev tagaiste nii kaugele tahapoole, kui see on vajalik2:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

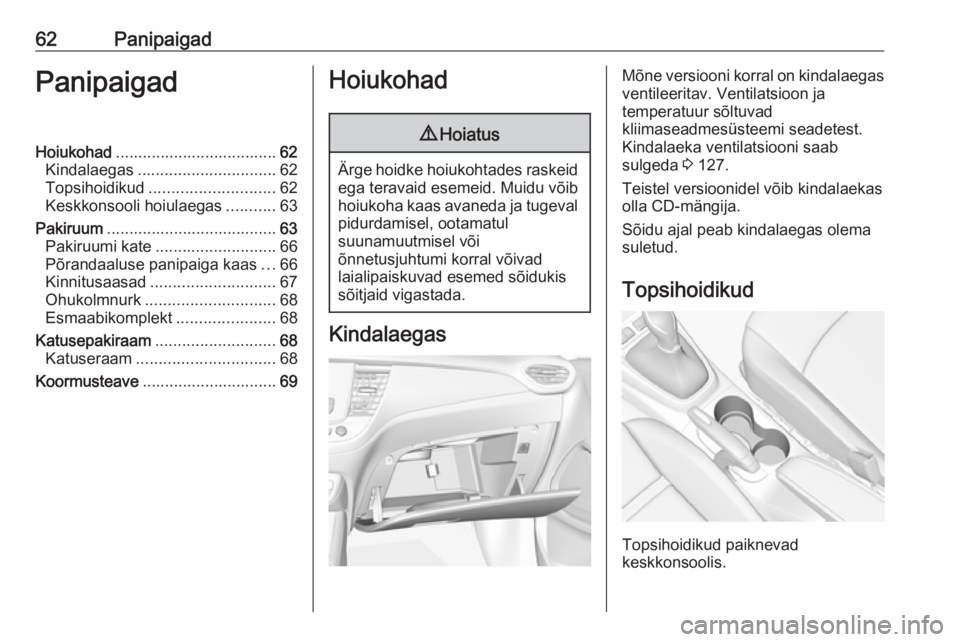

62PanipaigadPanipaigadHoiukohad.................................... 62
Kindalaegas ............................... 62
Topsihoidikud ............................ 62
Keskkonsooli hoiulaegas ...........63
Pakiruum ...................................... 63
Pakiruumi kate ........................... 66
Põrandaaluse panipaiga kaas ...66
Kinnitusaasad ............................ 67
Ohukolmnurk ............................. 68
Esmaabikomplekt ......................68
Katusepakiraam ........................... 68
Katuseraam ............................... 68
Koormusteave .............................. 69Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Mõne versiooni korral on kindalaegas
ventileeritav. Ventilatsioon ja
temperatuur sõltuvad
kliimaseadmesüsteemi seadetest.
Kindalaeka ventilatsiooni saab
sulgeda 3 127.
Teistel versioonidel võib kindalaekas
olla CD-mängija.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

Panipaigad63

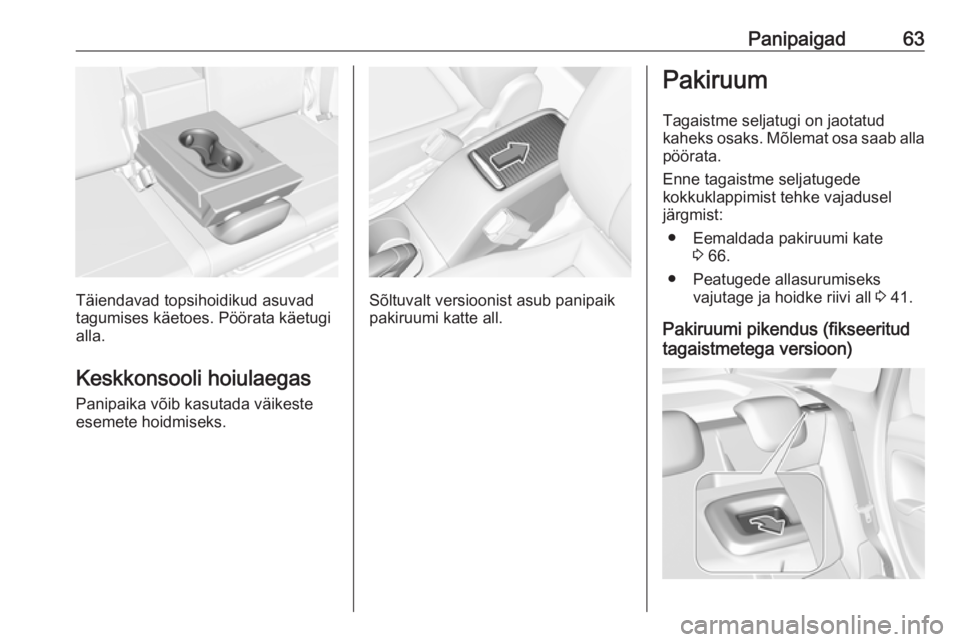

Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata käetugi
alla.
Keskkonsooli hoiulaegas Panipaika võib kasutada väikeste
esemete hoidmiseks.Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Pakiruum
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Enne tagaistme seljatugede
kokkuklappimist tehke vajadusel
järgmist:
● Eemaldada pakiruumi kate 3 66.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 41.
Pakiruumi pikendus (fikseeritud
tagaistmetega versioon)

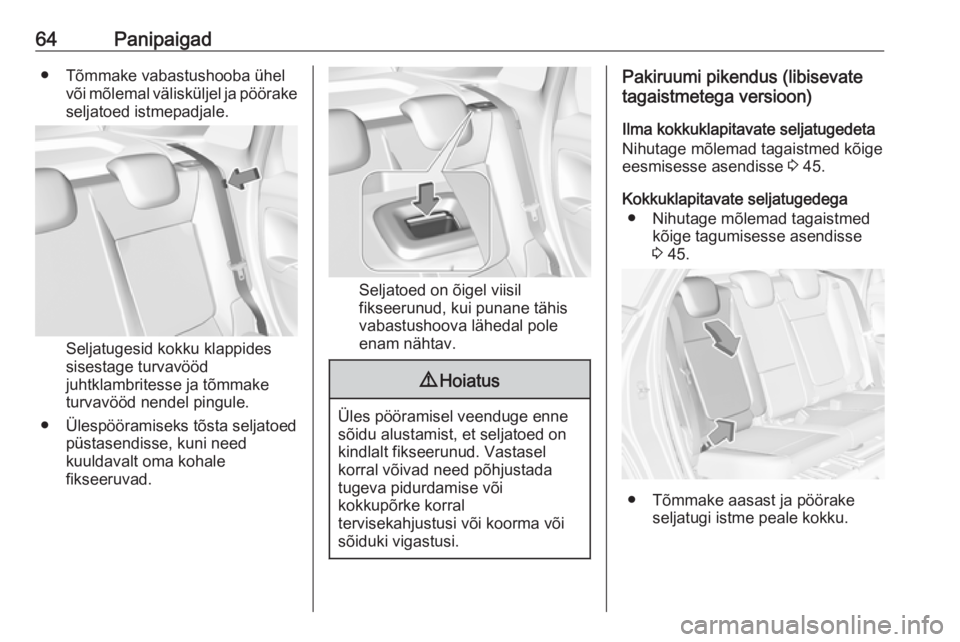

64Panipaigad● Tõmmake vabastushooba ühelvõi mõlemal välisküljel ja pöörakeseljatoed istmepadjale.
Seljatugesid kokku klappides
sisestage turvavööd
juhtklambritesse ja tõmmake
turvavööd nendel pingule.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
vabastushoova lähedal pole
enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.
Pakiruumi pikendus (libisevate
tagaistmetega versioon)
Ilma kokkuklapitavate seljatugedeta
Nihutage mõlemad tagaistmed kõige eesmisesse asendisse 3 45.
Kokkuklapitavate seljatugedega ● Nihutage mõlemad tagaistmed kõige tagumisesse asendisse3 45.
● Tõmmake aasast ja pöörake
seljatugi istme peale kokku.

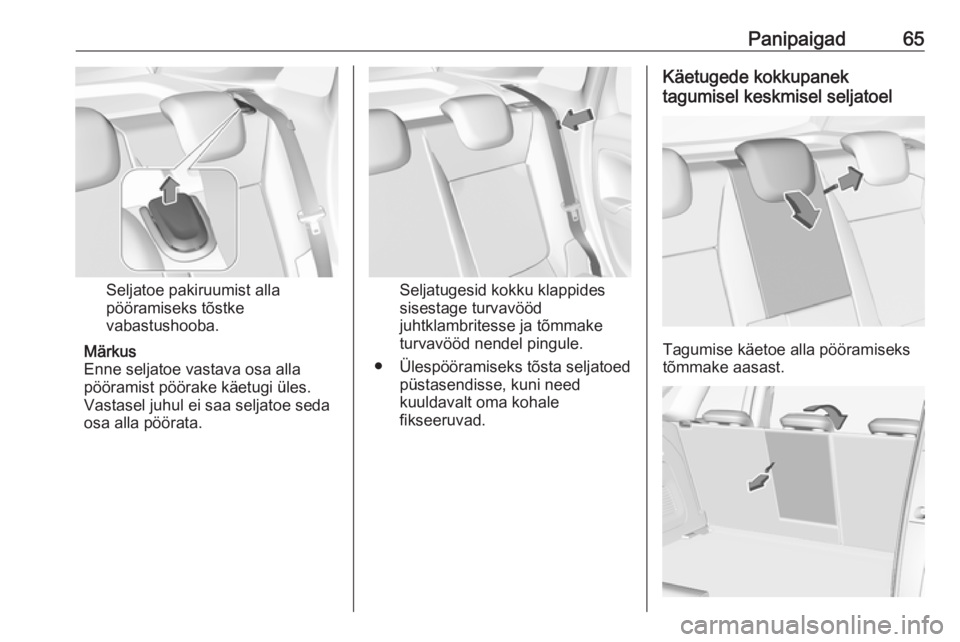

Panipaigad65
Seljatoe pakiruumist alla
pööramiseks tõstke
vabastushooba.
Märkus
Enne seljatoe vastava osa alla pööramist pöörake käetugi üles.
Vastasel juhul ei saa seljatoe seda
osa alla pöörata.Seljatugesid kokku klappides
sisestage turvavööd
juhtklambritesse ja tõmmake
turvavööd nendel pingule.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Käetugede kokkupanek
tagumisel keskmisel seljatoel
Tagumise käetoe alla pööramiseks
tõmmake aasast.

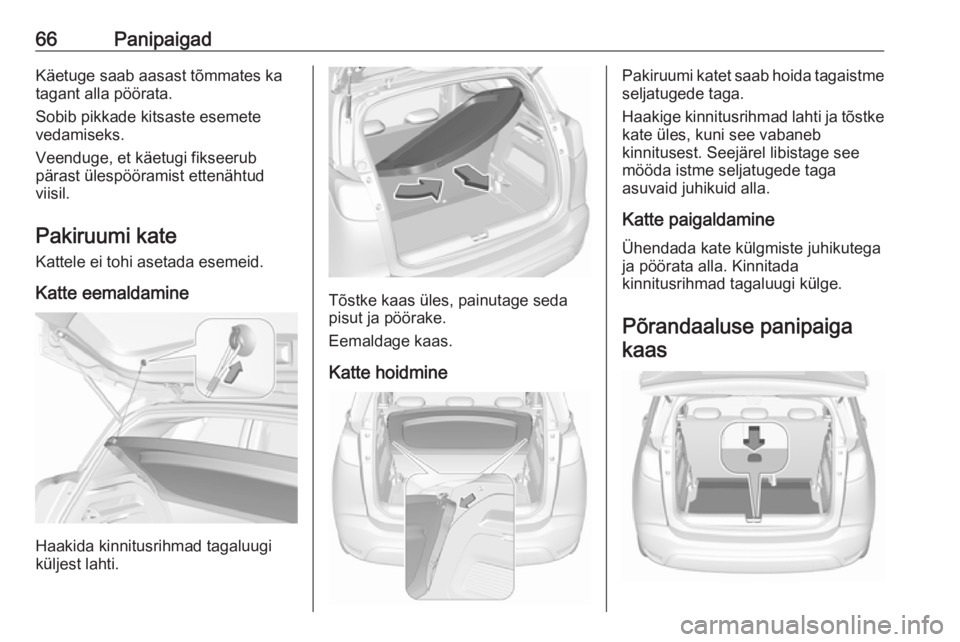

66PanipaigadKäetuge saab aasast tõmmates ka
tagant alla pöörata.
Sobib pikkade kitsaste esemete
vedamiseks.
Veenduge, et käetugi fikseerub
pärast ülespööramist ettenähtud
viisil.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõstke kaas üles, painutage seda
pisut ja pöörake.
Eemaldage kaas.
Katte hoidmine
Pakiruumi katet saab hoida tagaistmeseljatugede taga.
Haakige kinnitusrihmad lahti ja tõstke
kate üles, kuni see vabaneb
kinnitusest. Seejärel libistage see
mööda istme seljatugede taga
asuvaid juhikuid alla.
Katte paigaldamineÜhendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Põrandaaluse panipaigakaas

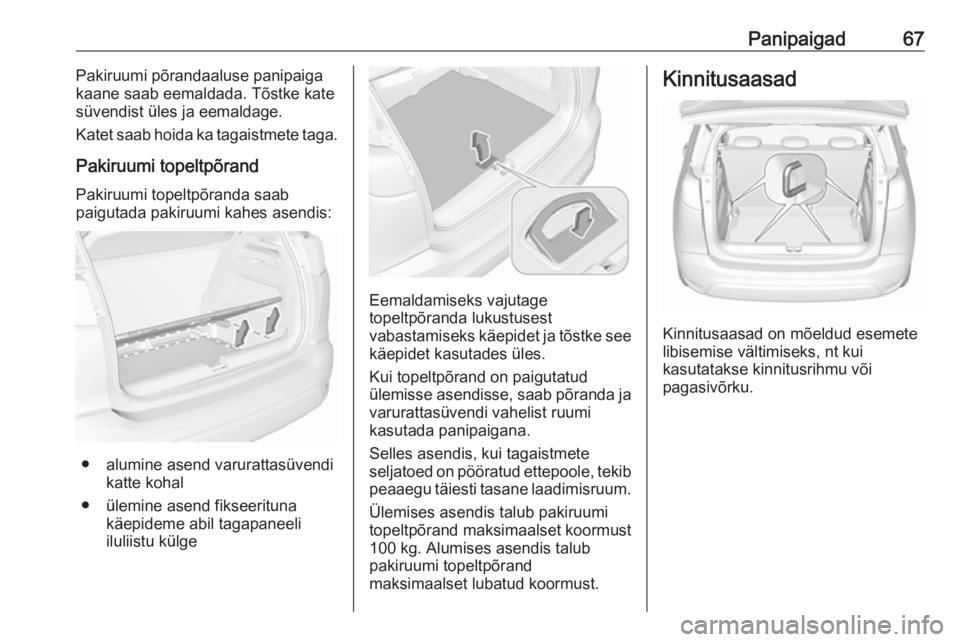

Panipaigad67Pakiruumi põrandaaluse panipaiga
kaane saab eemaldada. Tõstke kate
süvendist üles ja eemaldage.
Katet saab hoida ka tagaistmete taga.
Pakiruumi topeltpõrand
Pakiruumi topeltpõranda saab
paigutada pakiruumi kahes asendis:
● alumine asend varurattasüvendi katte kohal
● ülemine asend fikseerituna käepideme abil tagapaneeli
iluliistu külge
Eemaldamiseks vajutage topeltpõranda lukustusest
vabastamiseks käepidet ja tõstke see käepidet kasutades üles.
Kui topeltpõrand on paigutatud
ülemisse asendisse, saab põranda ja
varurattasüvendi vahelist ruumi
kasutada panipaigana.
Selles asendis, kui tagaistmete
seljatoed on pööratud ettepoole, tekib
peaaegu täiesti tasane laadimisruum.
Ülemises asendis talub pakiruumi
topeltpõrand maksimaalset koormust
100 kg. Alumises asendis talub
pakiruumi topeltpõrand
maksimaalset lubatud koormust.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt kui
kasutatakse kinnitusrihmu või
pagasivõrku.

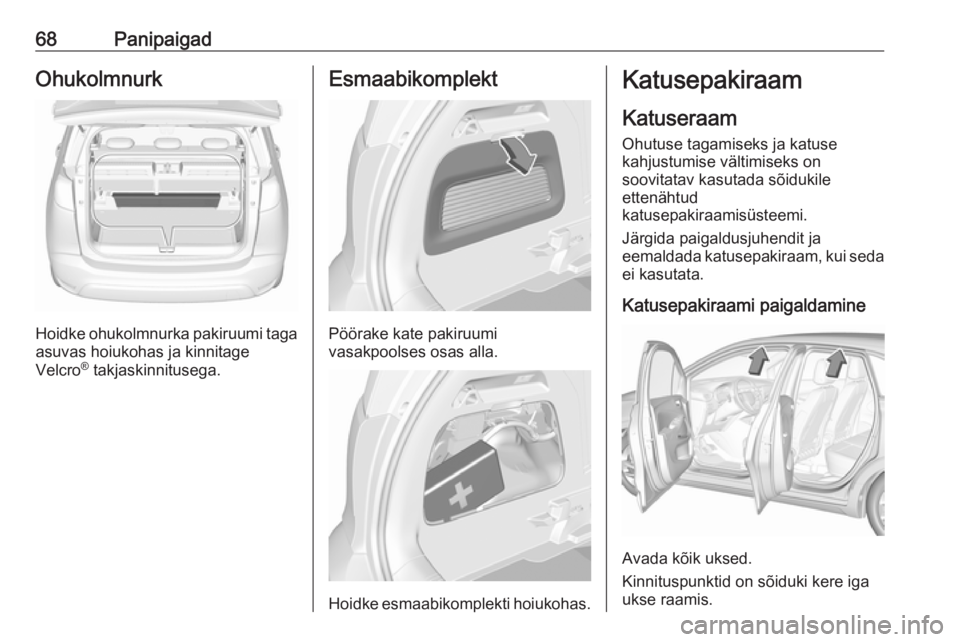

68PanipaigadOhukolmnurk
Hoidke ohukolmnurka pakiruumi tagaasuvas hoiukohas ja kinnitage
Velcro ®
takjaskinnitusega.
Esmaabikomplekt
Pöörake kate pakiruumi
vasakpoolses osas alla.
Hoidke esmaabikomplekti hoiukohas.
Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katusepakiraami paigaldamine
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.
