OPEL CROSSLAND X 2019 Priručnik za vlasnika (in Croatian)
Manufacturer: OPEL, Model Year: 2019, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2019Pages: 271, PDF Size: 8 MB
Page 221 of 271

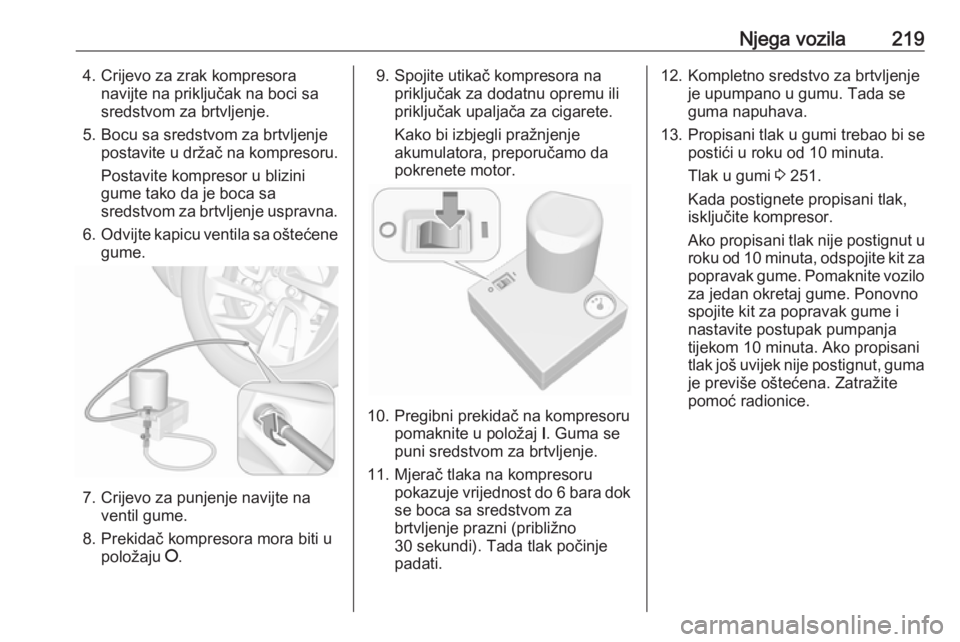

Njega vozila2194. Crijevo za zrak kompresoranavijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na
priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Tada se
guma napuhava.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta.
Tlak u gumi 3 251.
Kada postignete propisani tlak,
isključite kompresor.
Ako propisani tlak nije postignut u roku od 10 minuta, odspojite kit za
popravak gume. Pomaknite vozilo
za jedan okretaj gume. Ponovno
spojite kit za popravak gume i nastavite postupak pumpanja
tijekom 10 minuta. Ako propisani
tlak još uvijek nije postignut, guma
je previše oštećena. Zatražite
pomoć radionice.
Page 222 of 271

220Njega vozila
Ispustite višak tlaka iz gume
gumbom na crijevu za zrak.
Ne koristite kompresor dulje od
10 minuta.
14. Odspojite kit za popravak gume. Skinite bocu sa sredstvom za
brtvljenje s držača. Crijevo za
punjenje gume spojite na slobodni priključak boce sa sredstvom za
brtvljenje. To sprječava curenje
sredstva za brtvljenje. Kit za
popravak gume spremite u
prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.16. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 5 km vožnje (ali ne
dulje od 10 min) i provjerite tlak u
gumi. Kada to radite, crijevo
kompresora za zrak spojite
direktno na ventil gume. Napunite gumu kao je opisano ranije.Ispustite višak tlaka iz gume
gumbom na crijevu za zrak.
Ako se tlak u gumi nije smanjio
ispod 1,5 bara, podesite ga na
točnu vrijednost. U suprotnom, ne
smijete koristiti vozilo. Zatražite
pomoć radionice 3 251.
Ponovite postupak provjere još
jedanput, nakon vožnje od još
10 km (ali ne duže od 10 minuta),
te provjerite da više nema gubitka tlaka
Ako je tlak u gumi pao ispod
1,5 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
17. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od sedam bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Page 223 of 271

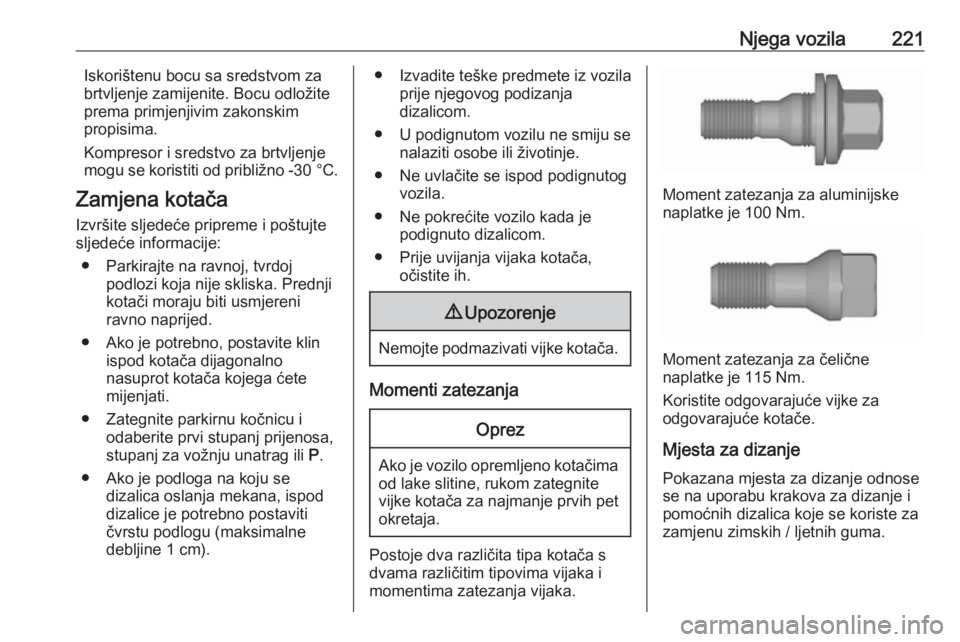

Njega vozila221Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Zamjena kotača Izvršite sljedeće pripreme i poštujtesljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Ako je potrebno, postavite klin ispod kotača dijagonalno
nasuprot kotača kojega ćete
mijenjati.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu podlogu (maksimalne
debljine 1 cm).● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Prije uvijanja vijaka kotača, očistite ih.9Upozorenje
Nemojte podmazivati vijke kotača.
Momenti zatezanja
Oprez
Ako je vozilo opremljeno kotačima
od lake slitine, rukom zategnite
vijke kotača za najmanje prvih pet okretaja.
Postoje dva različita tipa kotača s
dvama različitim tipovima vijaka i
momentima zatezanja vijaka.
Moment zatezanja za aluminijske
naplatke je 100 Nm.
Moment zatezanja za čelične
naplatke je 115 Nm.
Koristite odgovarajuće vijke za
odgovarajuće kotače.
Mjesta za dizanje Pokazana mjesta za dizanje odnosese na uporabu krakova za dizanje i
pomoćnih dizalica koje se koriste za
zamjenu zimskih / ljetnih guma.
Page 224 of 271

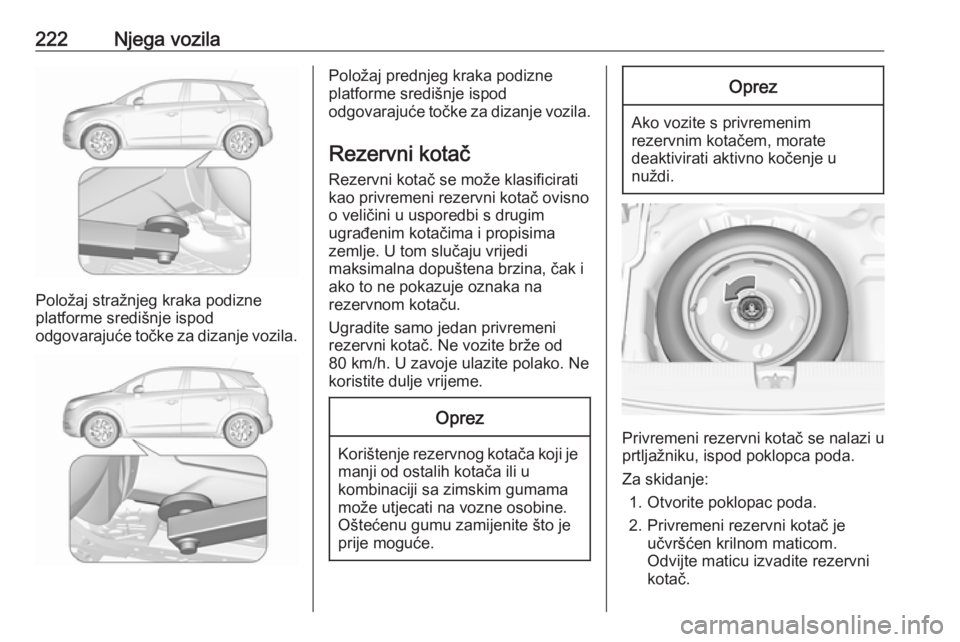

222Njega vozila
Položaj stražnjeg kraka podizne
platforme središnje ispod
odgovarajuće točke za dizanje vozila.
Položaj prednjeg kraka podizne
platforme središnje ispod
odgovarajuće točke za dizanje vozila.
Rezervni kotač Rezervni kotač se može klasificirati
kao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje. U tom slučaju vrijedi
maksimalna dopuštena brzina, čak i
ako to ne pokazuje oznaka na
rezervnom kotaču.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Oprez
Ako vozite s privremenim rezervnim kotačem, morate
deaktivirati aktivno kočenje u
nuždi.
Privremeni rezervni kotač se nalazi u prtljažniku, ispod poklopca poda.
Za skidanje: 1. Otvorite poklopac poda.
2. Privremeni rezervni kotač je učvršćen krilnom maticom.
Odvijte maticu izvadite rezervni
kotač.
Page 225 of 271

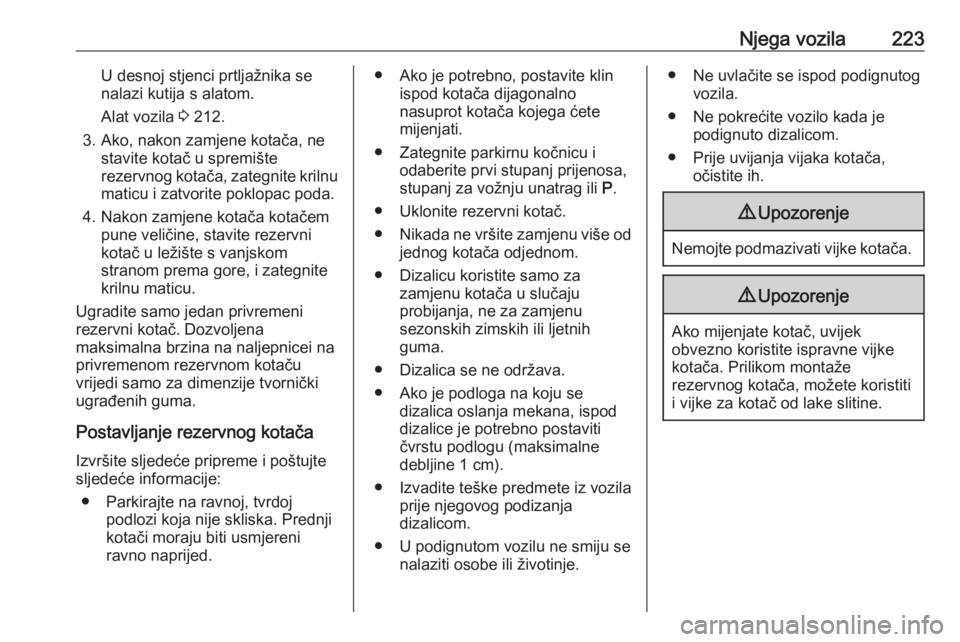

Njega vozila223U desnoj stjenci prtljažnika se
nalazi kutija s alatom.
Alat vozila 3 212.
3. Ako, nakon zamjene kotača, ne stavite kotač u spremište
rezervnog kotača, zategnite krilnu maticu i zatvorite poklopac poda.
4. Nakon zamjene kotača kotačem pune veličine, stavite rezervni
kotač u ležište s vanjskom stranom prema gore, i zategnite
krilnu maticu.
Ugradite samo jedan privremeni
rezervni kotač. Dozvoljena
maksimalna brzina na naljepnicei na
privremenom rezervnom kotaču
vrijedi samo za dimenzije tvornički
ugrađenih guma.
Postavljanje rezervnog kotača Izvršite sljedeće pripreme i poštujtesljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.● Ako je potrebno, postavite klin ispod kotača dijagonalno
nasuprot kotača kojega ćete mijenjati.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.● Ne uvlačite se ispod podignutogvozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Prije uvijanja vijaka kotača, očistite ih.9Upozorenje
Nemojte podmazivati vijke kotača.
9Upozorenje
Ako mijenjate kotač, uvijek
obvezno koristite ispravne vijke
kotača. Prilikom montaže
rezervnog kotača, možete koristiti i vijke za kotač od lake slitine.
Page 226 of 271

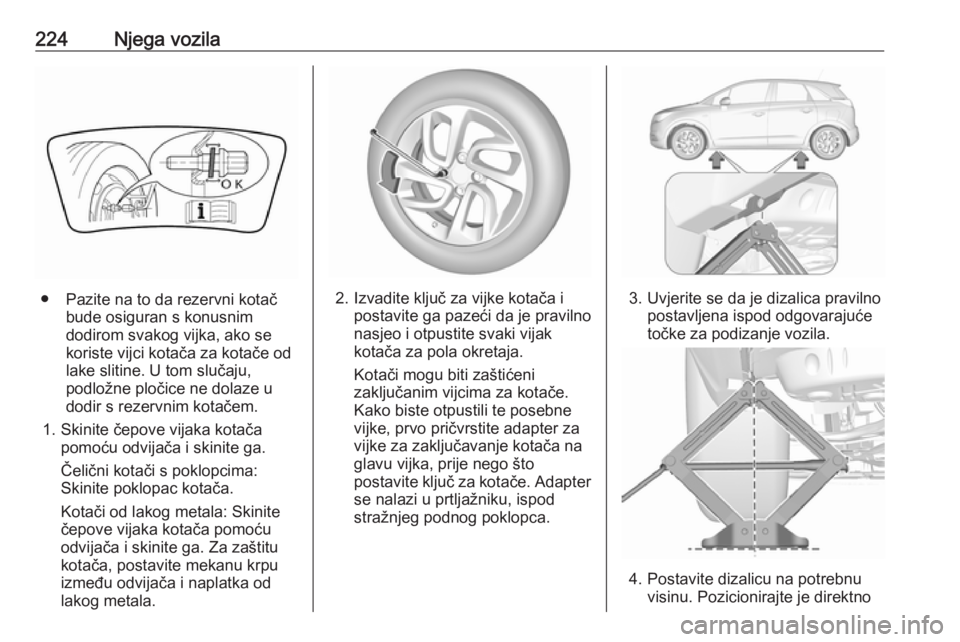

224Njega vozila
● Pazite na to da rezervni kotačbude osiguran s konusnim
dodirom svakog vijka, ako se
koriste vijci kotača za kotače od lake slitine. U tom slučaju,
podložne pločice ne dolaze u
dodir s rezervnim kotačem.
1. Skinite čepove vijaka kotača pomoću odvijača i skinite ga.
Čelični kotači s poklopcima:
Skinite poklopac kotača.
Kotači od lakog metala: Skinite
čepove vijaka kotača pomoću
odvijača i skinite ga. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.2. Izvadite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo i otpustite svaki vijak
kotača za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim vijcima za kotače.
Kako biste otpustili te posebne
vijke, prvo pričvrstite adapter za
vijke za zaključavanje kotača na
glavu vijka, prije nego što
postavite ključ za kotače. Adapter se nalazi u prtljažniku, ispod
stražnjeg podnog poklopca.3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajućetočke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno

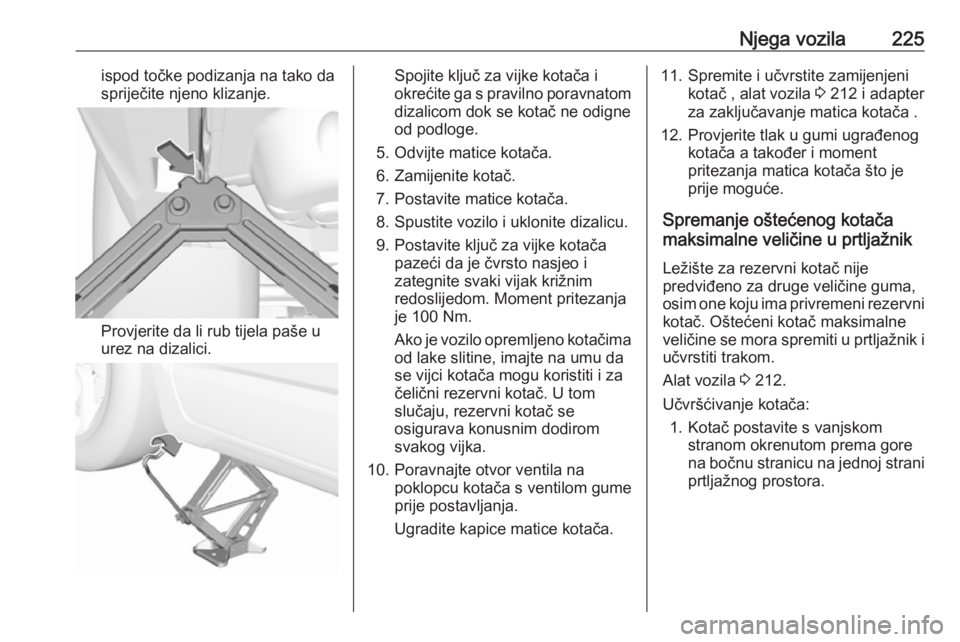

Page 227 of 271

Njega vozila225ispod točke podizanja na tako da
spriječite njeno klizanje.
Provjerite da li rub tijela paše u
urez na dizalici.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je čvrsto nasjeo i
zategnite svaki vijak križnim
redoslijedom. Moment pritezanja
je 100 Nm.
Ako je vozilo opremljeno kotačima od lake slitine, imajte na umu da
se vijci kotača mogu koristiti i za
čelični rezervni kotač. U tom
slučaju, rezervni kotač se
osigurava konusnim dodirom
svakog vijka.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.11. Spremite i učvrstite zamijenjeni kotač , alat vozila 3 212 i adapter
za zaključavanje matica kotača .
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Spremanje oštećenog kotača
maksimalne veličine u prtljažnik
Ležište za rezervni kotač nije
predviđeno za druge veličine guma,
osim one koju ima privremeni rezervni
kotač. Oštećeni kotač maksimalne
veličine se mora spremiti u prtljažnik i
učvrstiti trakom.
Alat vozila 3 212.
Učvršćivanje kotača: 1. Kotač postavite s vanjskom stranom okrenutom prema gore
na bočnu stranicu na jednoj strani prtljažnog prostora.
Page 228 of 271

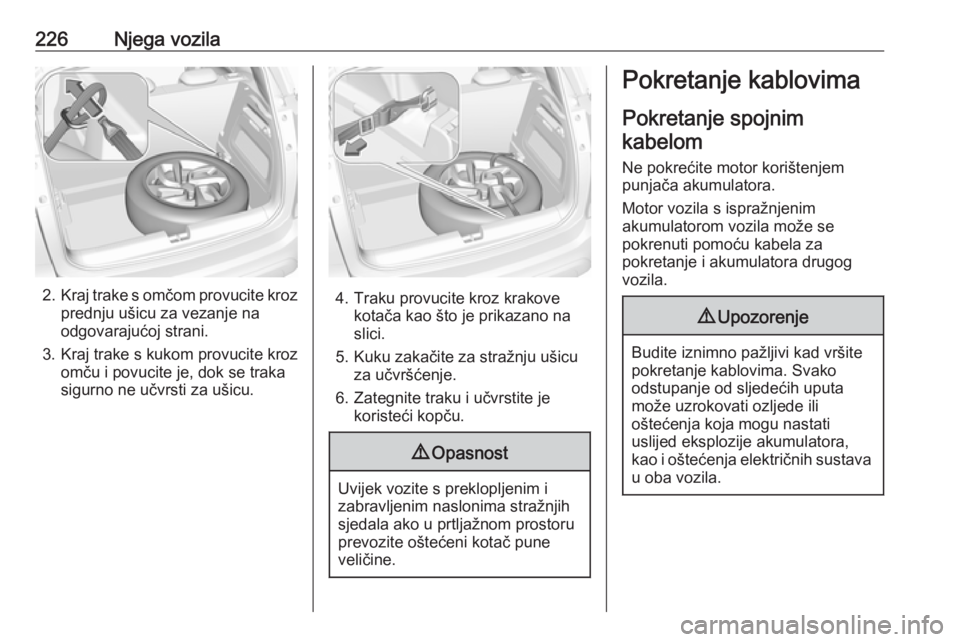

226Njega vozila
2.Kraj trake s omčom provucite kroz
prednju ušicu za vezanje na
odgovarajućoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu.4. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
5. Kuku zakačite za stražnju ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.
Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
Page 229 of 271

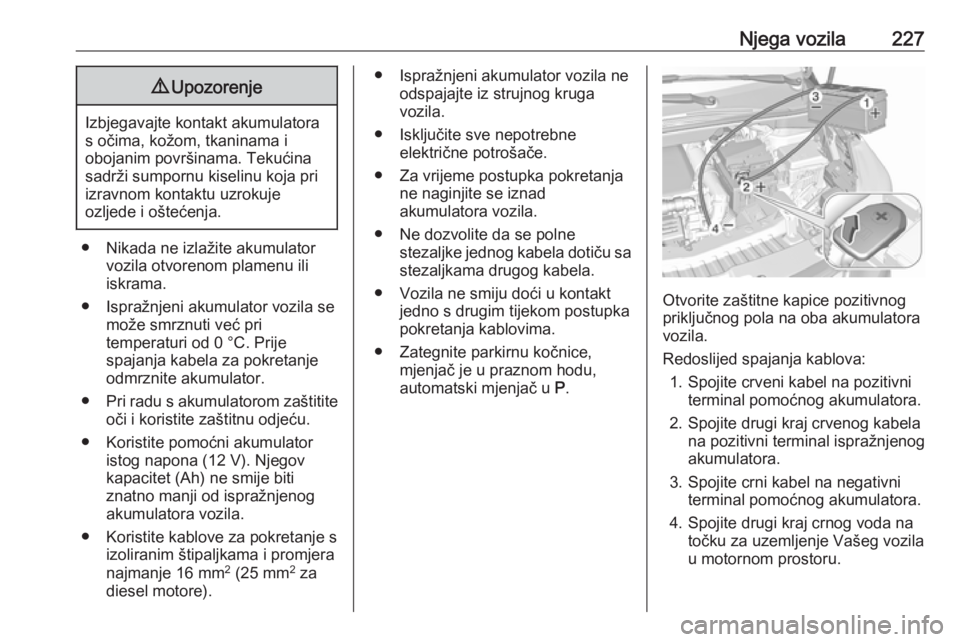

Njega vozila2279Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
● Ispražnjeni akumulator vozila ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora vozila.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnice, mjenjač je u praznom hodu,
automatski mjenjač u P.
Otvorite zaštitne kapice pozitivnog
priključnog pola na oba akumulatora
vozila.
Redoslijed spajanja kablova: 1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog voda na točku za uzemljenje Vašeg vozila
u motornom prostoru.
Page 230 of 271

228Njega vozilaKablove postavite tako da ih ne može
zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.
3. Pustite da oba motora rade približno 3 minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje
se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u utor na dnu poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 212.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i brisače.
