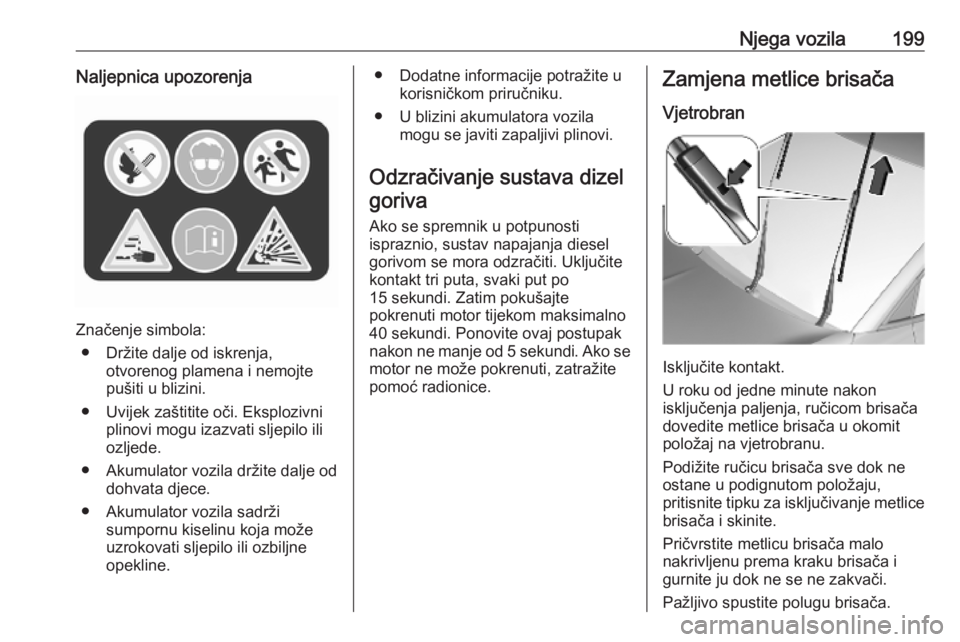

Njega vozila199Naljepnica upozorenja
Značenje simbola:● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.
Odzračivanje sustava dizel goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel
gorivom se mora odzračiti. Uključite kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se motor ne može pokrenuti, zatražite
pomoć radionice.Zamjena metlice brisača
Vjetrobran
Isključite kontakt.
U roku od jedne minute nakon
isključenja paljenja, ručicom brisača dovedite metlice brisača u okomit
položaj na vjetrobranu.
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.

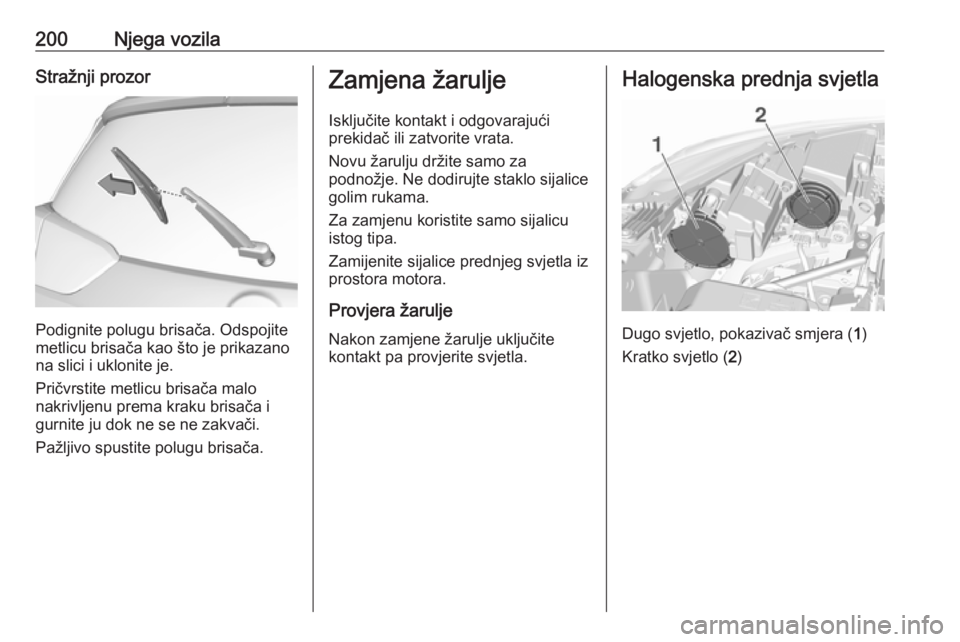

200Njega vozilaStražnji prozor
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.Halogenska prednja svjetla
Dugo svjetlo, pokazivač smjera ( 1)
Kratko svjetlo ( 2)

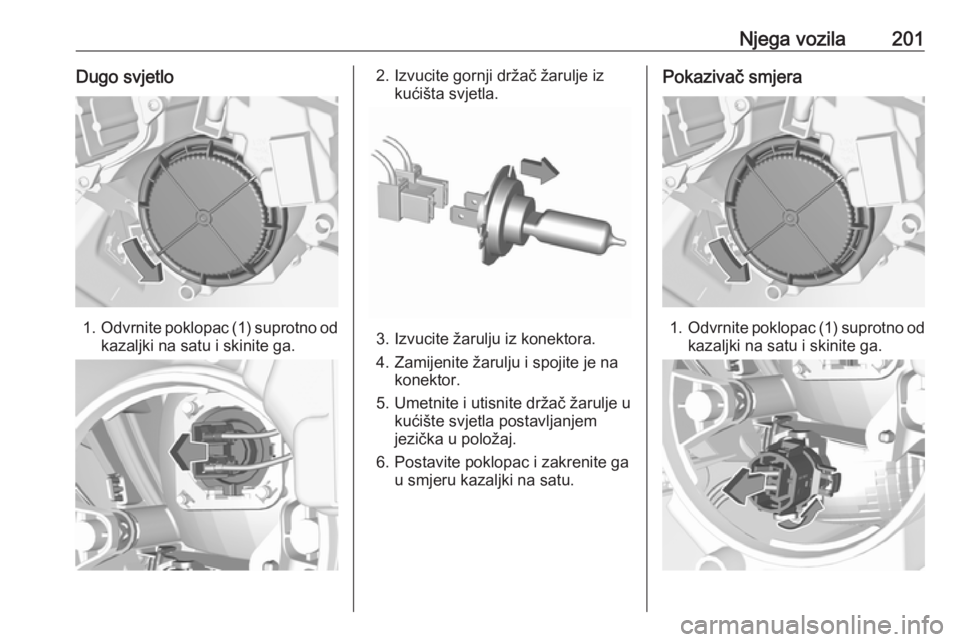

Njega vozila201Dugo svjetlo
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Izvucite gornji držač žarulje iz kućišta svjetla.
3. Izvucite žarulju iz konektora.
4. Zamijenite žarulju i spojite je na konektor.
5. Umetnite i utisnite držač žarulje u kućište svjetla postavljanjemjezička u položaj.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Pokazivač smjera
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.

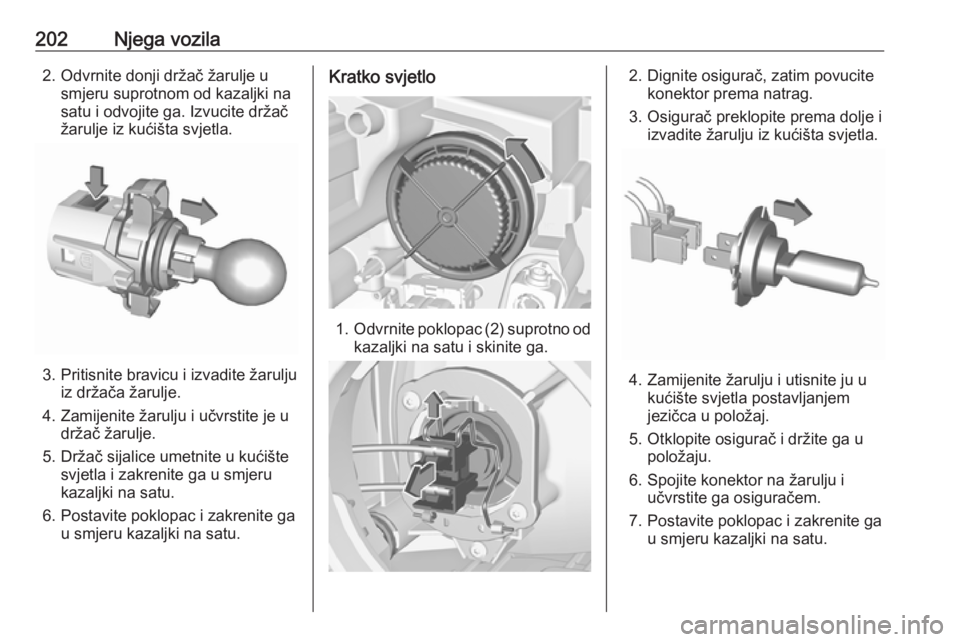

202Njega vozila2. Odvrnite donji držač žarulje usmjeru suprotnom od kazaljki na
satu i odvojite ga. Izvucite držač
žarulje iz kućišta svjetla.
3. Pritisnite bravicu i izvadite žarulju iz držača žarulje.
4. Zamijenite žarulju i učvrstite je u držač žarulje.
5. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Kratko svjetlo
1.Odvrnite poklopac (2) suprotno od
kazaljki na satu i skinite ga.
2. Dignite osigurač, zatim povucite konektor prema natrag.
3. Osigurač preklopite prema dolje i izvadite žarulju iz kućišta svjetla.
4. Zamijenite žarulju i utisnite ju ukućište svjetla postavljanjemjezičca u položaj.
5. Otklopite osigurač i držite ga u položaju.
6. Spojite konektor na žarulju i učvrstite ga osiguračem.
7. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

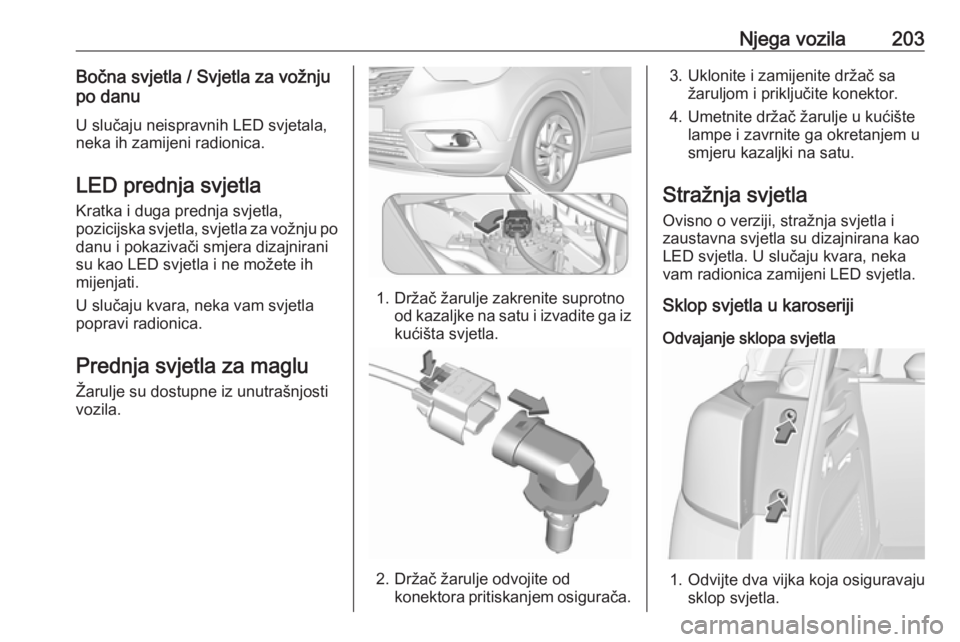

Njega vozila203Bočna svjetla / Svjetla za vožnju
po danu
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po danu i pokazivači smjera dizajnirani
su kao LED svjetla i ne možete ih
mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Prednja svjetla za maglu Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga izkućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
Stražnja svjetla
Ovisno o verziji, stražnja svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka vam radionica zamijeni LED svjetla.
Sklop svjetla u karoseriji
Odvajanje sklopa svjetla
1. Odvijte dva vijka koja osiguravaju sklop svjetla.

204Njega vozila

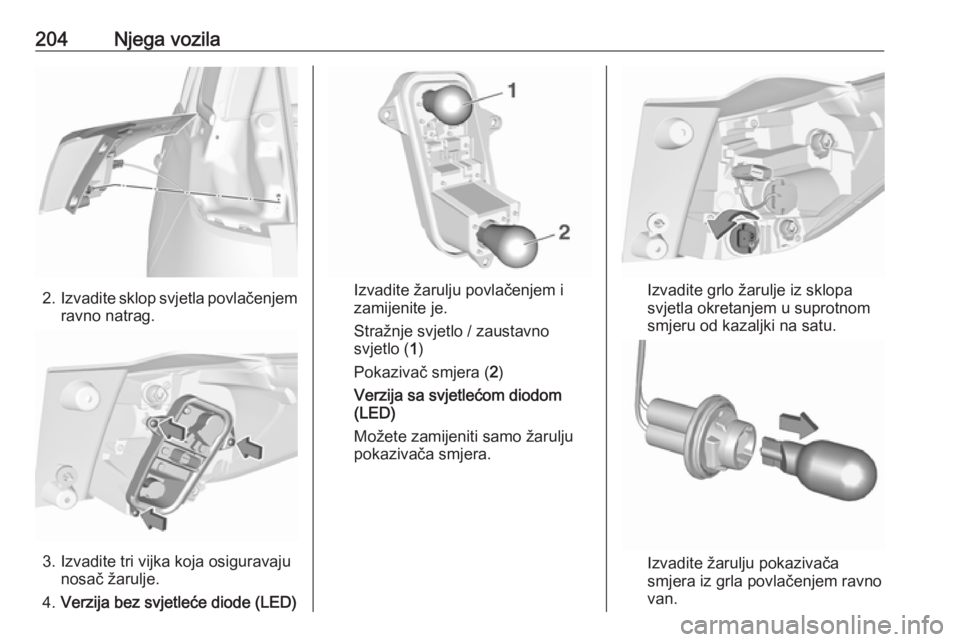

2.Izvadite sklop svjetla povlačenjem
ravno natrag.
3. Izvadite tri vijka koja osiguravaju nosač žarulje.
4. Verzija bez svjetleće diode (LED)
Izvadite žarulju povlačenjem i
zamijenite je.
Stražnje svjetlo / zaustavno
svjetlo ( 1)
Pokazivač smjera ( 2)
Verzija sa svjetlećom diodom
(LED)
Možete zamijeniti samo žarulju
pokazivača smjera.Izvadite grlo žarulje iz sklopa
svjetla okretanjem u suprotnom
smjeru od kazaljki na satu.
Izvadite žarulju pokazivača
smjera iz grla povlačenjem ravno
van.

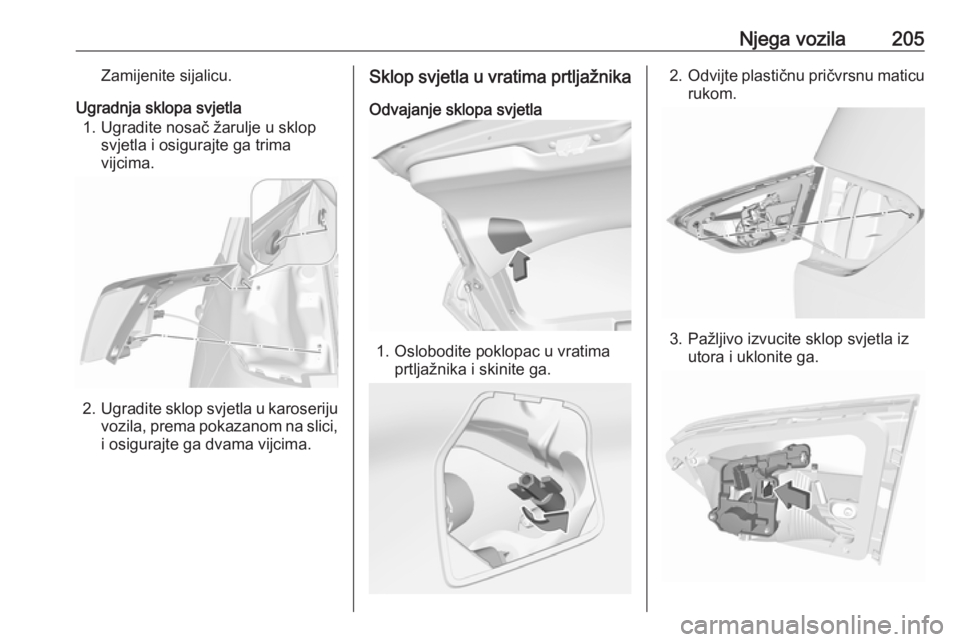

Njega vozila205Zamijenite sijalicu.
Ugradnja sklopa svjetla 1. Ugradite nosač žarulje u sklop svjetla i osigurajte ga trima
vijcima.
2. Ugradite sklop svjetla u karoseriju
vozila, prema pokazanom na slici, i osigurajte ga dvama vijcima.
Sklop svjetla u vratima prtljažnika
Odvajanje sklopa svjetla
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

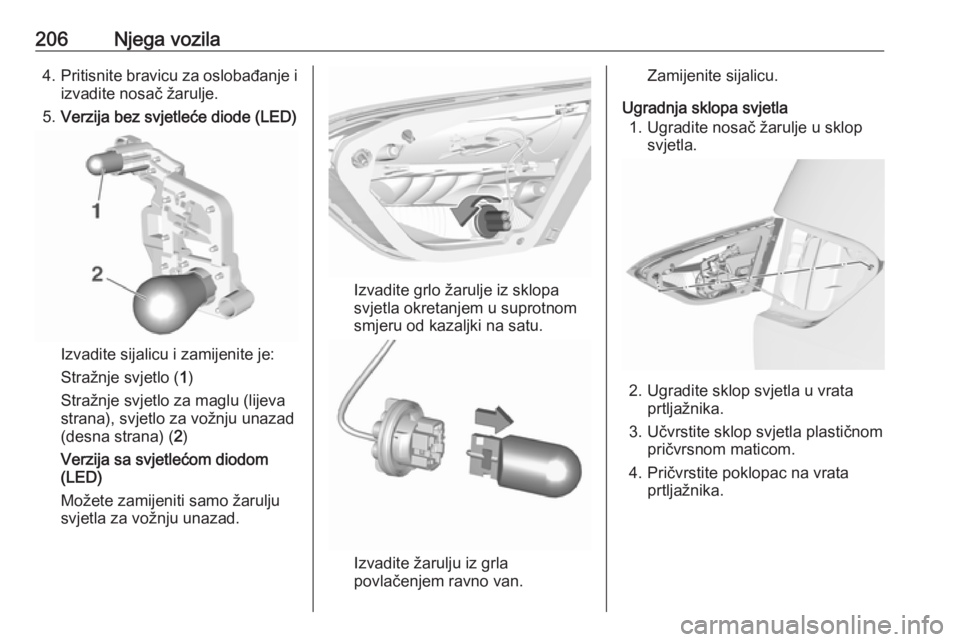

206Njega vozila4.Pritisnite bravicu za oslobađanje i
izvadite nosač žarulje.
5. Verzija bez svjetleće diode (LED)
Izvadite sijalicu i zamijenite je:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu (lijeva
strana), svjetlo za vožnju unazad
(desna strana) ( 2)
Verzija sa svjetlećom diodom
(LED)
Možete zamijeniti samo žarulju
svjetla za vožnju unazad.
Izvadite grlo žarulje iz sklopa
svjetla okretanjem u suprotnom
smjeru od kazaljki na satu.
Izvadite žarulju iz grla
povlačenjem ravno van.
Zamijenite sijalicu.
Ugradnja sklopa svjetla 1. Ugradite nosač žarulje u sklop svjetla.
2. Ugradite sklop svjetla u vrata prtljažnika.
3. Učvrstite sklop svjetla plastičnom pričvrsnom maticom.
4. Pričvrstite poklopac na vrata prtljažnika.

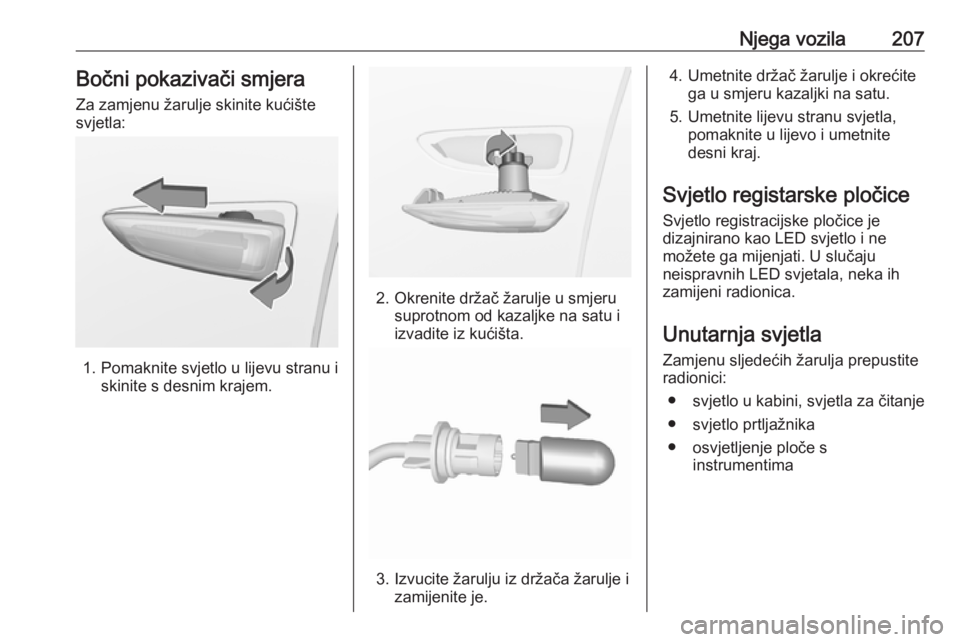

Njega vozila207Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentima

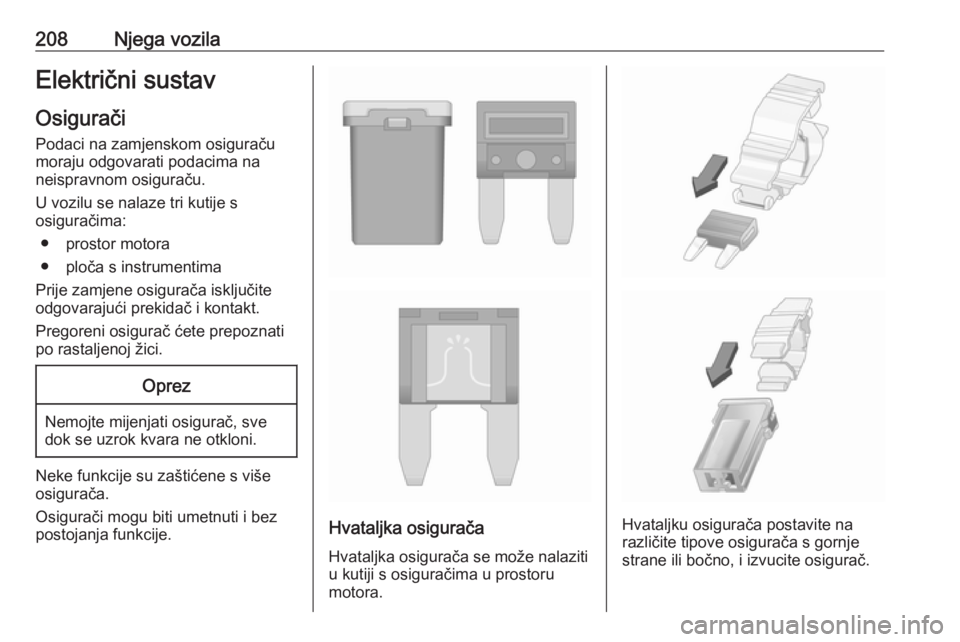

208Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
