Bilvård179Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.Glödlampsbyte
Byta glödlampor Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.Halogenstrålkastare1:helljus, blinkers2:halvljus

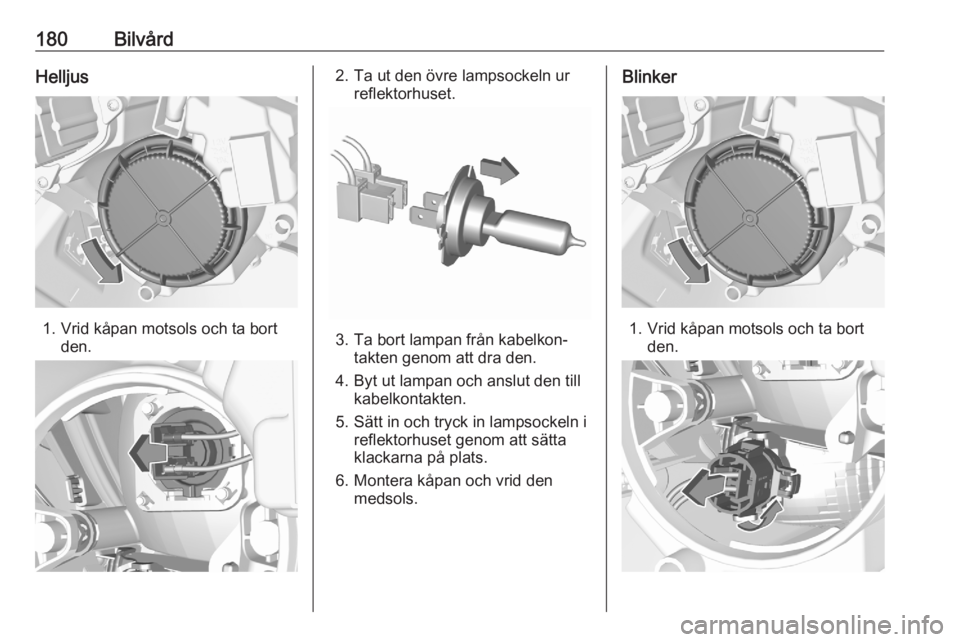

180BilvårdHelljus
1. Vrid kåpan motsols och ta bortden.
2. Ta ut den övre lampsockeln urreflektorhuset.
3. Ta bort lampan från kabelkon‐takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in och tryck in lampsockeln i reflektorhuset genom att sätta
klackarna på plats.
6. Montera kåpan och vrid den medsols.
Blinker
1. Vrid kåpan motsols och ta bort den.

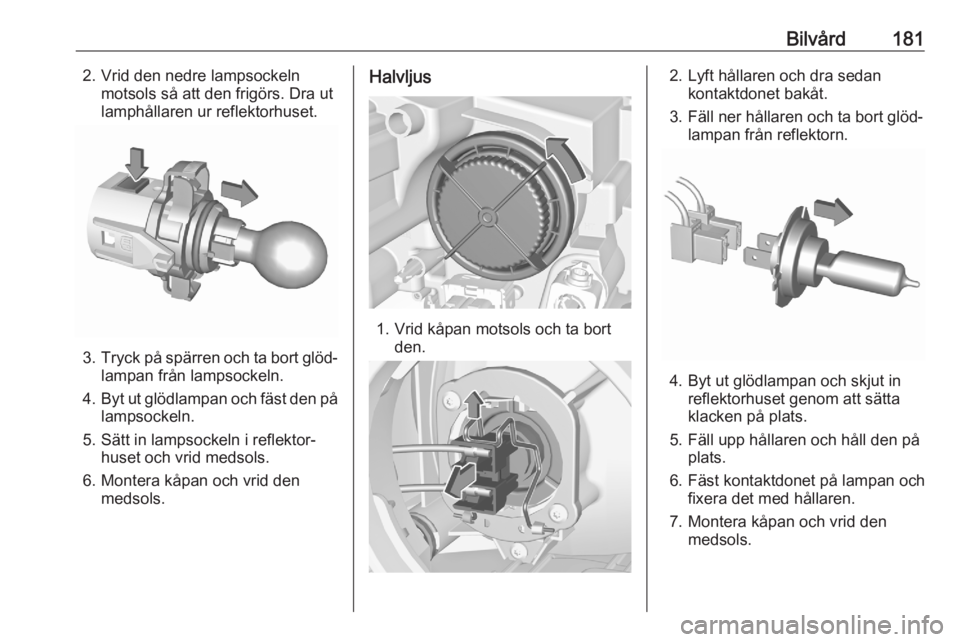

Bilvård1812. Vrid den nedre lampsockelnmotsols så att den frigörs. Dra ut
lamphållaren ur reflektorhuset.
3. Tryck på spärren och ta bort glöd‐
lampan från lampsockeln.
4. Byt ut glödlampan och fäst den på
lampsockeln.
5. Sätt in lampsockeln i reflektor‐ huset och vrid medsols.
6. Montera kåpan och vrid den medsols.
Halvljus
1. Vrid kåpan motsols och ta bort den.
2. Lyft hållaren och dra sedankontaktdonet bakåt.
3. Fäll ner hållaren och ta bort glöd‐ lampan från reflektorn.
4. Byt ut glödlampan och skjut in reflektorhuset genom att sätta
klacken på plats.
5. Fäll upp hållaren och håll den på plats.
6. Fäst kontaktdonet på lampan och fixera det med hållaren.
7. Montera kåpan och vrid den medsols.

182BilvårdSidoljus/varselljusVid felaktiga LED ska de bytas av enverkstad.
LED-strålkastare
Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
består av lysdioder och går inte att byta.
Låt en verkstad reparera lamporna
om de går sönder.
Eco-LED strålkastare Blinkers är utformade som lampor.1. Vrid kåpan motsols och ta bort den.
2.Tryck lampsockeln åt vänster och
ta ut den ur reflektorhuset.
3. Ta bort lampan från kabelkon‐ takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in lampsockeln i reflektor‐ huset och skjut den framåt tills
den hakar fast.
6. Montera kåpan och vrid den medsols.
Dimljus fram
Lamporna är åtkomliga från bilens
undersida.
1. Vrid hållaren moturs och ta ut den
ur reflektorhuset.

Bilvård183
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
Bakljus
På vissa versioner är bak- och
bromsljusen konstruerade som LED-
lampor. Om dessa lampor går sönder måste de bytas av en verkstad.
Lampenheten i karossen
Ta loss lampenheten
1. Skruva loss de två skruvarna som
håller fast lampenheten.
2. Ta bort lampenheten genom att dra den rakt bakåt.
3. Ta bort lamphållaren. a) Utförande utan LED:
Lossa de tre skruvarna och ta ut
lamphållaren.
b) Utförande med LED:

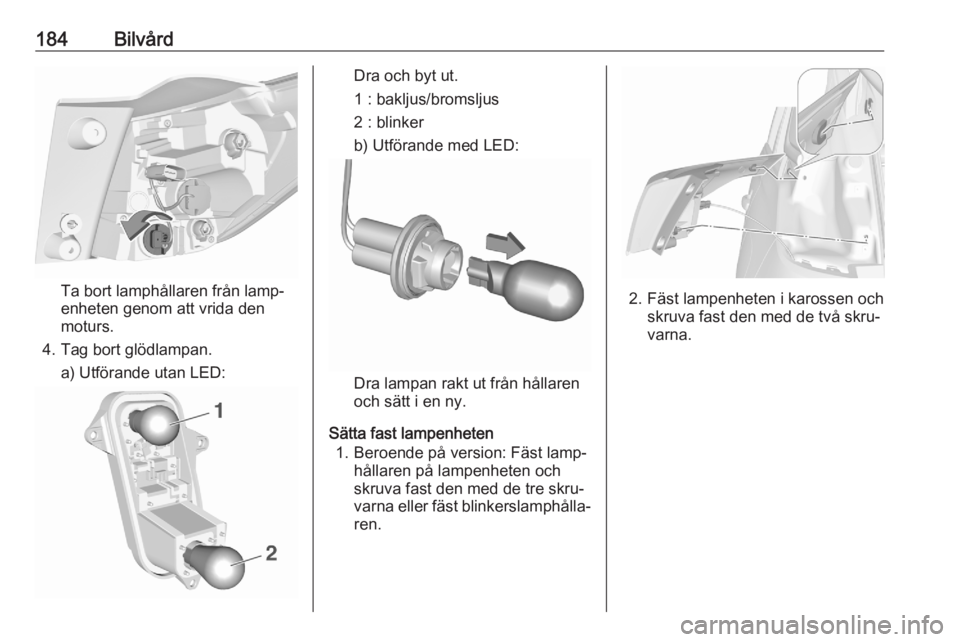

184Bilvård
Ta bort lamphållaren från lamp‐
enheten genom att vrida den
moturs.
4. Tag bort glödlampan. a) Utförande utan LED:
Dra och byt ut.
1 : bakljus/bromsljus
2 : blinker
b) Utförande med LED:
Dra lampan rakt ut från hållaren
och sätt i en ny.
Sätta fast lampenheten 1. Beroende på version: Fäst lamp‐ hållaren på lampenheten och
skruva fast den med de tre skru‐
varna eller fäst blinkerslamphålla‐
ren.
2. Fäst lampenheten i karossen och skruva fast den med de två skru‐
varna.

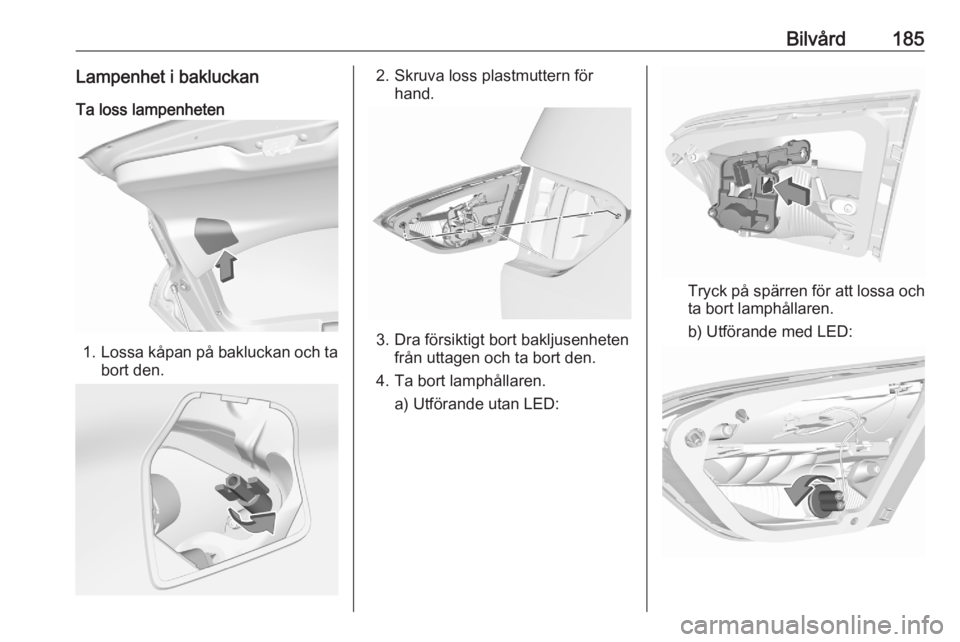

Bilvård185Lampenhet i bakluckanTa loss lampenheten
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss plastmuttern för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.
4. Ta bort lamphållaren. a) Utförande utan LED:
Tryck på spärren för att lossa och
ta bort lamphållaren.
b) Utförande med LED:

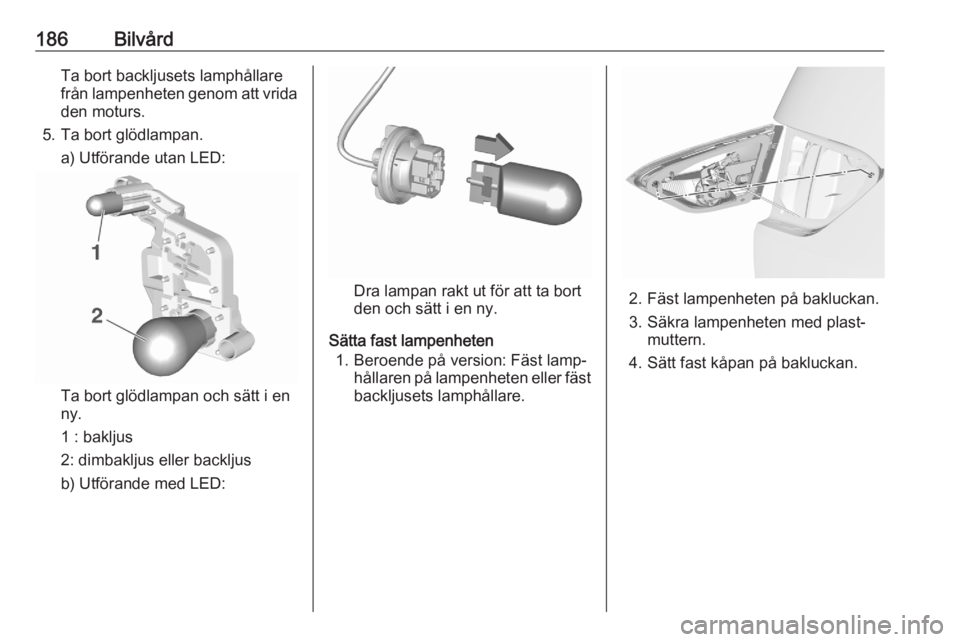

186BilvårdTa bort backljusets lamphållare
från lampenheten genom att vrida
den moturs.
5. Ta bort glödlampan. a) Utförande utan LED:
Ta bort glödlampan och sätt i en
ny.
1 : bakljus
2: dimbakljus eller backljus
b) Utförande med LED:
Dra lampan rakt ut för att ta bort
den och sätt i en ny.
Sätta fast lampenheten 1. Beroende på version: Fäst lamp‐ hållaren på lampenheten eller fäst
backljusets lamphållare.2. Fäst lampenheten på bakluckan.
3. Säkra lampenheten med plast‐ muttern.
4. Sätt fast kåpan på bakluckan.

Bilvård187SidoblinkersFör att ta byta lampa, ta bort lamp‐
enheten:
1. Skjut lampenheten framåt och ta bort den på baksidan.
2. Vrid lamphållare moturs och ta utur lampenhet.
3.Dra ut glödlampan från lampsock‐
eln och byt den.
4. Sätt i glödlampssockeln och vrid den medurs.
5. Sätt in lampenhetens vänstra ände, för den åt vänster och sätt
in den högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning Låt en verkstad byta följande lampor: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysning

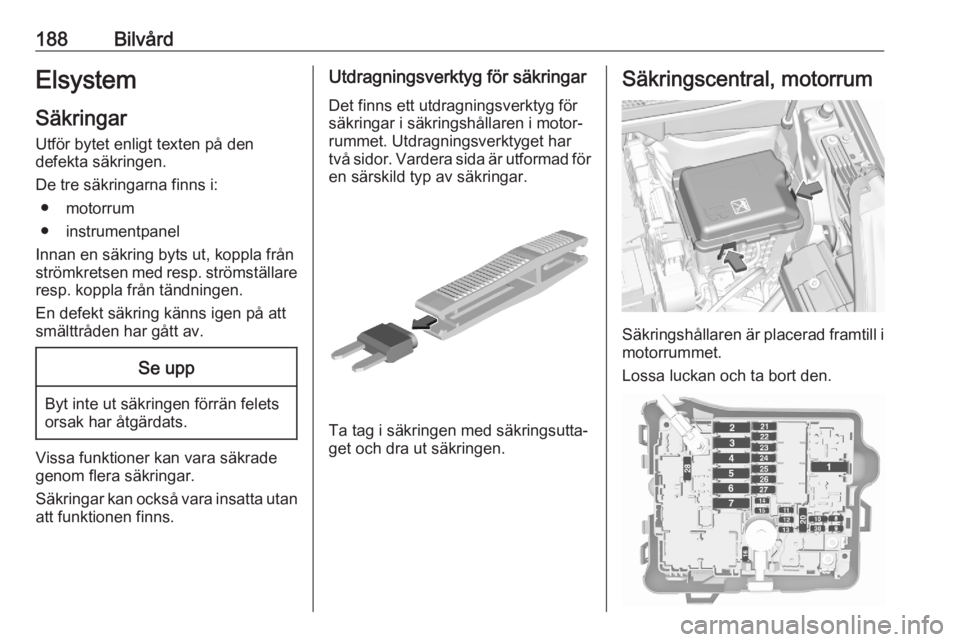

188BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
De tre säkringarna finns i: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet. Utdragningsverktyget har
två sidor. Vardera sida är utformad för en särskild typ av säkringar.
Ta tag i säkringen med säkringsutta‐
get och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.
