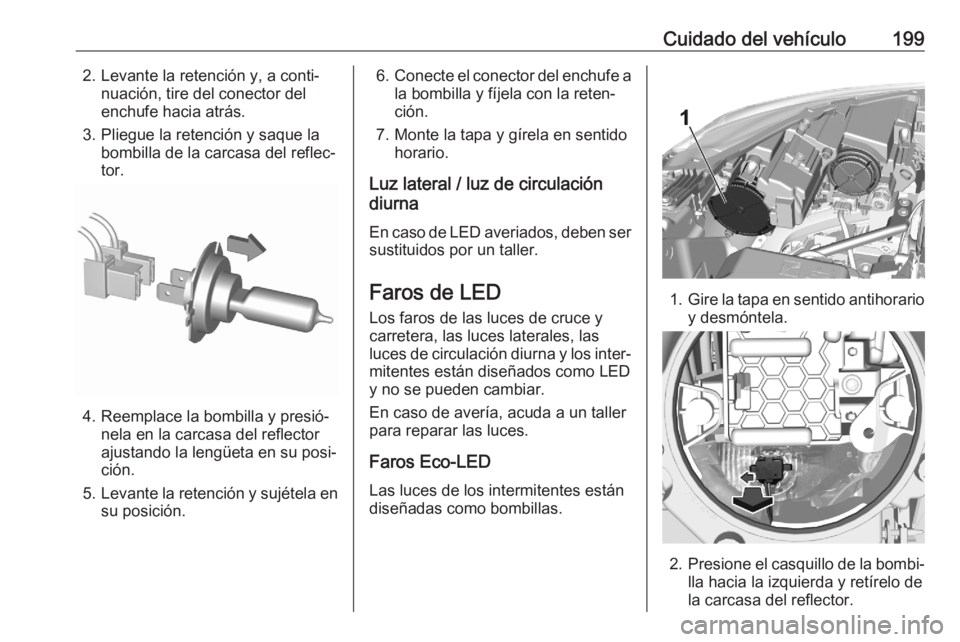

Cuidado del vehículo1992. Levante la retención y, a conti‐nuación, tire del conector del
enchufe hacia atrás.
3. Pliegue la retención y saque la bombilla de la carcasa del reflec‐
tor.
4. Reemplace la bombilla y presió‐ nela en la carcasa del reflector
ajustando la lengüeta en su posi‐
ción.
5. Levante la retención y sujétela en
su posición.
6. Conecte el conector del enchufe a
la bombilla y fíjela con la reten‐
ción.
7. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación diurna
En caso de LED averiados, deben ser sustituidos por un taller.
Faros de LED Los faros de las luces de cruce y
carretera, las luces laterales, las
luces de circulación diurna y los inter‐
mitentes están diseñados como LED
y no se pueden cambiar.
En caso de avería, acuda a un taller
para reparar las luces.
Faros Eco-LED
Las luces de los intermitentes están
diseñadas como bombillas.
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Presione el casquillo de la bombi‐
lla hacia la izquierda y retírelo de
la carcasa del reflector.

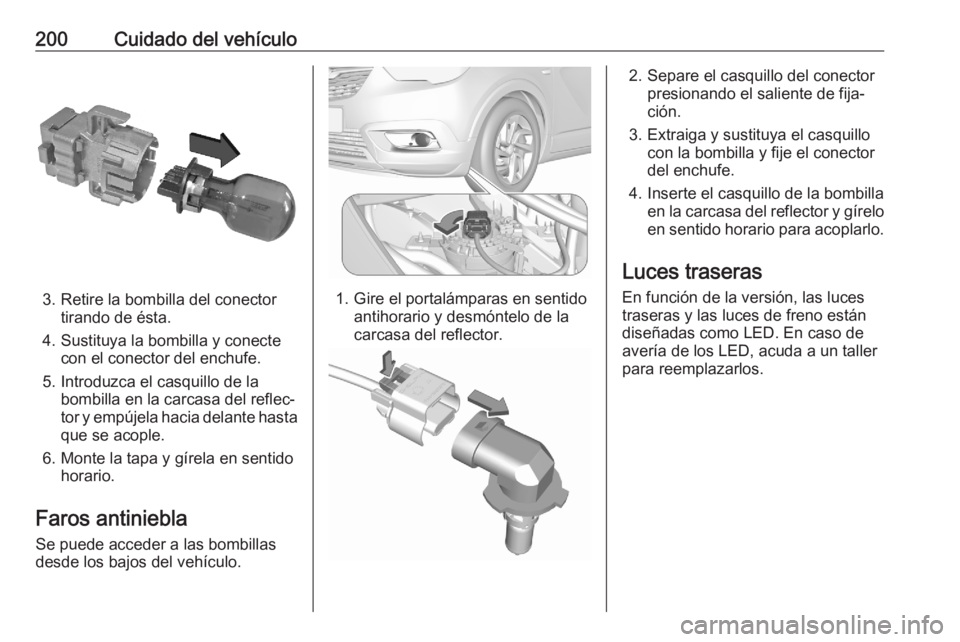

200Cuidado del vehículo
3. Retire la bombilla del conectortirando de ésta.
4. Sustituya la bombilla y conecte con el conector del enchufe.
5. Introduzca el casquillo de la bombilla en la carcasa del reflec‐tor y empújela hacia delante hasta que se acople.
6. Monte la tapa y gírela en sentido horario.
Faros antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.1. Gire el portalámparas en sentido antihorario y desmóntelo de la
carcasa del reflector.
2. Separe el casquillo del conector presionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en la carcasa del reflector y gírelo
en sentido horario para acoplarlo.
Luces traseras
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería de los LED, acuda a un taller
para reemplazarlos.

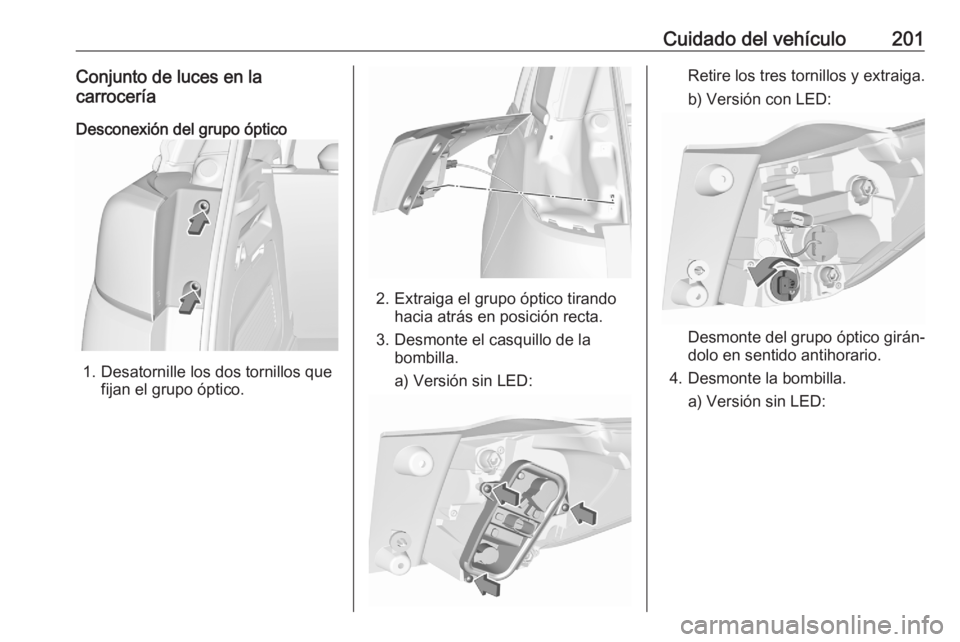

Cuidado del vehículo201Conjunto de luces en la
carrocería
Desconexión del grupo óptico
1. Desatornille los dos tornillos que fijan el grupo óptico.
2. Extraiga el grupo óptico tirandohacia atrás en posición recta.
3. Desmonte el casquillo de la bombilla.
a) Versión sin LED:
Retire los tres tornillos y extraiga.
b) Versión con LED:
Desmonte del grupo óptico girán‐
dolo en sentido antihorario.
4. Desmonte la bombilla. a) Versión sin LED:

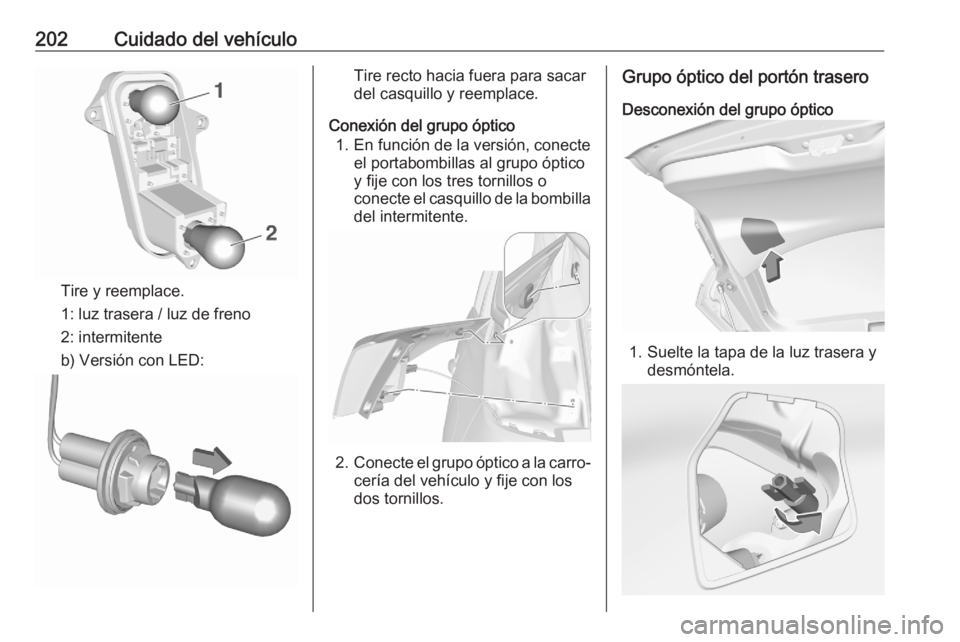

202Cuidado del vehículo
Tire y reemplace.
1: luz trasera / luz de freno
2: intermitente
b) Versión con LED:
Tire recto hacia fuera para sacar
del casquillo y reemplace.
Conexión del grupo óptico 1. En función de la versión, conecte el portabombillas al grupo óptico
y fije con los tres tornillos o
conecte el casquillo de la bombilla
del intermitente.
2. Conecte el grupo óptico a la carro‐
cería del vehículo y fije con los
dos tornillos.
Grupo óptico del portón trasero
Desconexión del grupo óptico
1. Suelte la tapa de la luz trasera y desmóntela.

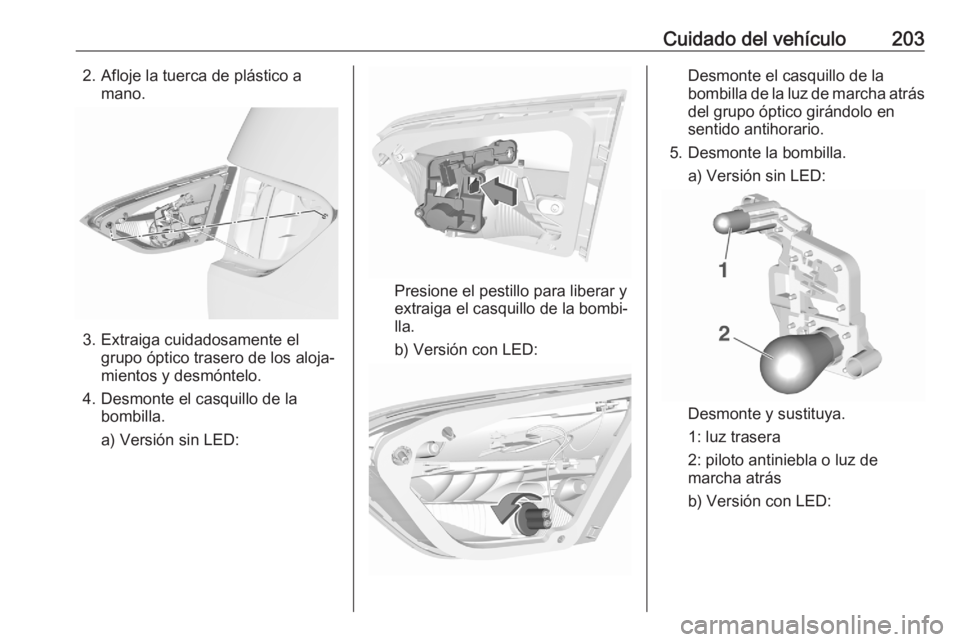

Cuidado del vehículo2032. Afloje la tuerca de plástico amano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Desmonte el casquillo de la bombilla.
a) Versión sin LED:
Presione el pestillo para liberar y
extraiga el casquillo de la bombi‐
lla.
b) Versión con LED:
Desmonte el casquillo de la
bombilla de la luz de marcha atrás del grupo óptico girándolo en
sentido antihorario.
5. Desmonte la bombilla. a) Versión sin LED:
Desmonte y sustituya.
1: luz trasera
2: piloto antiniebla o luz de
marcha atrás
b) Versión con LED:

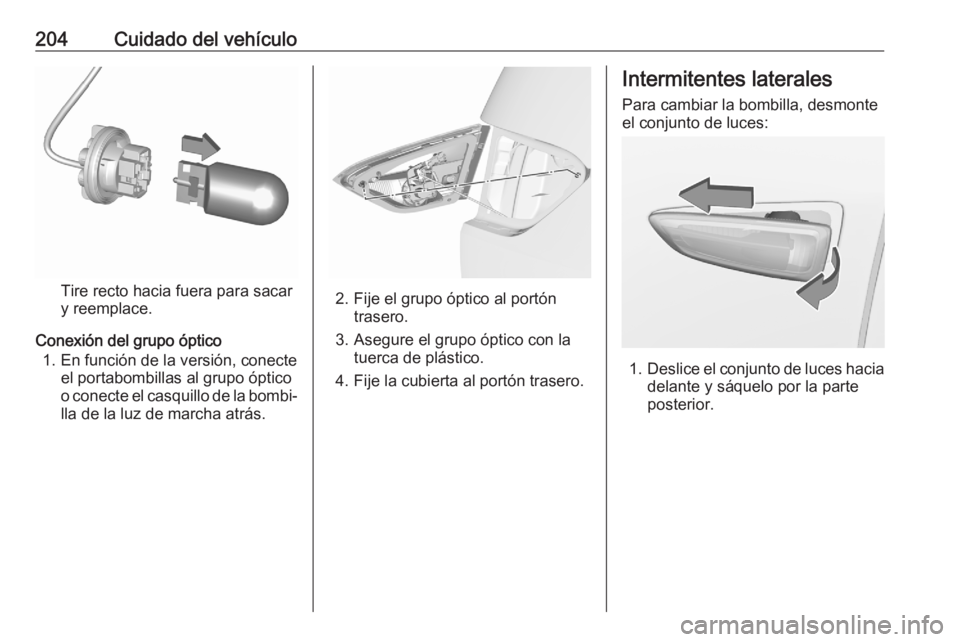

204Cuidado del vehículo
Tire recto hacia fuera para sacar
y reemplace.
Conexión del grupo óptico 1. En función de la versión, conecte el portabombillas al grupo óptico
o conecte el casquillo de la bombi‐
lla de la luz de marcha atrás.2. Fije el grupo óptico al portón trasero.
3. Asegure el grupo óptico con la tuerca de plástico.
4. Fije la cubierta al portón trasero.
Intermitentes laterales
Para cambiar la bombilla, desmonte
el conjunto de luces:
1. Deslice el conjunto de luces hacia
delante y sáquelo por la parte
posterior.

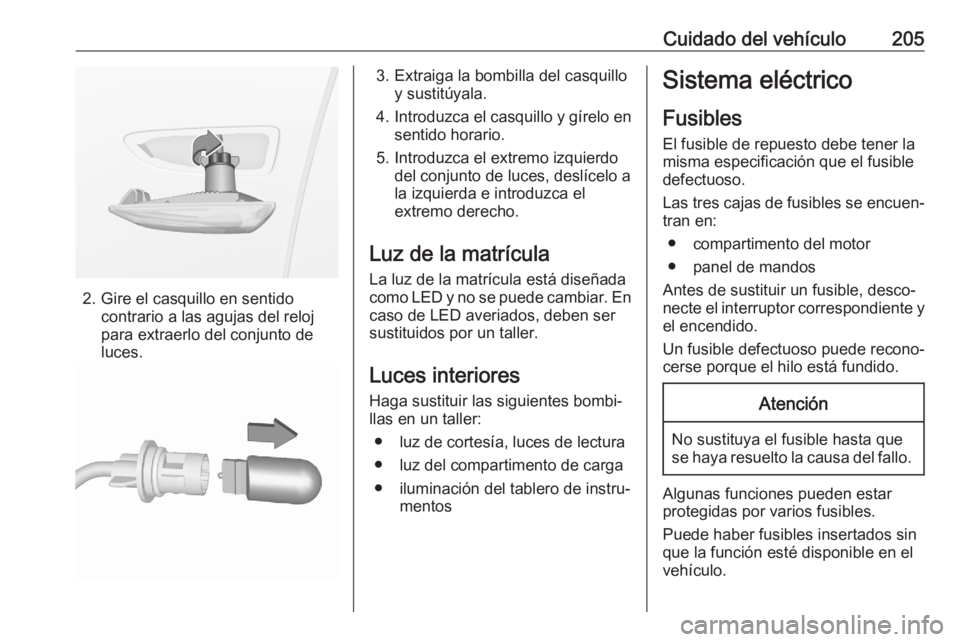

Cuidado del vehículo205
2. Gire el casquillo en sentidocontrario a las agujas del reloj
para extraerlo del conjunto de
luces.
3. Extraiga la bombilla del casquillo y sustitúyala.
4. Introduzca el casquillo y gírelo en
sentido horario.
5. Introduzca el extremo izquierdo del conjunto de luces, deslícelo a
la izquierda e introduzca el
extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada como LED y no se puede cambiar. En caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores
Haga sustituir las siguientes bombi‐
llas en un taller:
● luz de cortesía, luces de lectura
● luz del compartimento de carga
● iluminación del tablero de instru‐ mentosSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Las tres cajas de fusibles se encuen‐ tran en:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

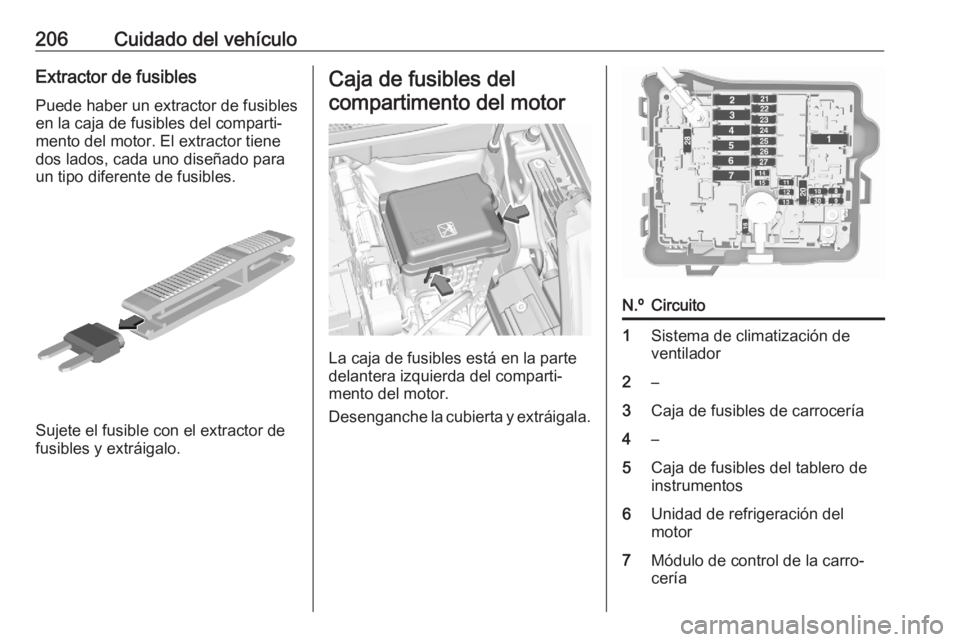

206Cuidado del vehículoExtractor de fusiblesPuede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor. El extractor tiene
dos lados, cada uno diseñado para
un tipo diferente de fusibles.
Sujete el fusible con el extractor de
fusibles y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
N.ºCircuito1Sistema de climatización de
ventilador2–3Caja de fusibles de carrocería4–5Caja de fusibles del tablero de
instrumentos6Unidad de refrigeración del
motor7Módulo de control de la carro‐
cería

Cuidado del vehículo207N.ºCircuito8Bomba de combustible de
control del motor9Control electrónico del motor10Control electrónico del motor11Control electrónico del motor12Unidad de refrigeración del
motor13Módulo de control de la carro‐
cería14Sensor inteligente de la batería15–16Faros antiniebla17–18Luz de carretera derecha19Luz de carretera izquierda20Bomba de combustible de
control del motor21Motor de arranque22–N.ºCircuito23Motor de arranque24Gancho de remolque25Caja de fusibles del tablero de
instrumentos26Módulo de control del cambio27Módulo de control de la carro‐
cería28Módulo de control del motor29Limpiaparabrisas30Módulo de control de la carro‐
cería
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
Caja de fusibles en el lado
izquierdo del tablero de
instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás de una tapa en el tablero de
instrumentos. Desacople la cubierta
en el lateral y retire.

208Cuidado del vehículoN.ºCircuito1Retrovisor interior, sistema de
escape, dirección asistida eléc‐
trica, sensor del embrague,
LPG, ajuste de retrovisores
exteriores, carga inductiva2–3Gancho de remolque4Bocina5Bomba del lavaparabrisas
delantero / traseroN.ºCircuito6Bomba del lavaparabrisas
delantero / trasero7Volante térmico8Limpialuneta9–10Cierre centralizado11Cierre centralizado12Cuadro de instrumentos13Sistema de climatización, USB14Módulo BTA15Cuadro de instrumentos,
sistema de climatización16Freno, motor de arranque,
alimentación eléctrica de
reserva17Cuadro de instrumentos18Asistente de aparcamiento
avanzadoN.ºCircuito19Módulo de columna superior,
módulo de control del remolque20–21Sistema de alarma antirrobo,
botón de arranque22Sensor de lluvia, cámara frontal23Módulo de puerta24Asistente de aparcamiento
avanzado, cámara, Infoentrete‐
nimiento25Airbag26Módulo de columna superior27Sistema de alarma antirrobo28–29Infoentretenimiento30–31Infoentretenimiento32Toma de corriente delantera33–
