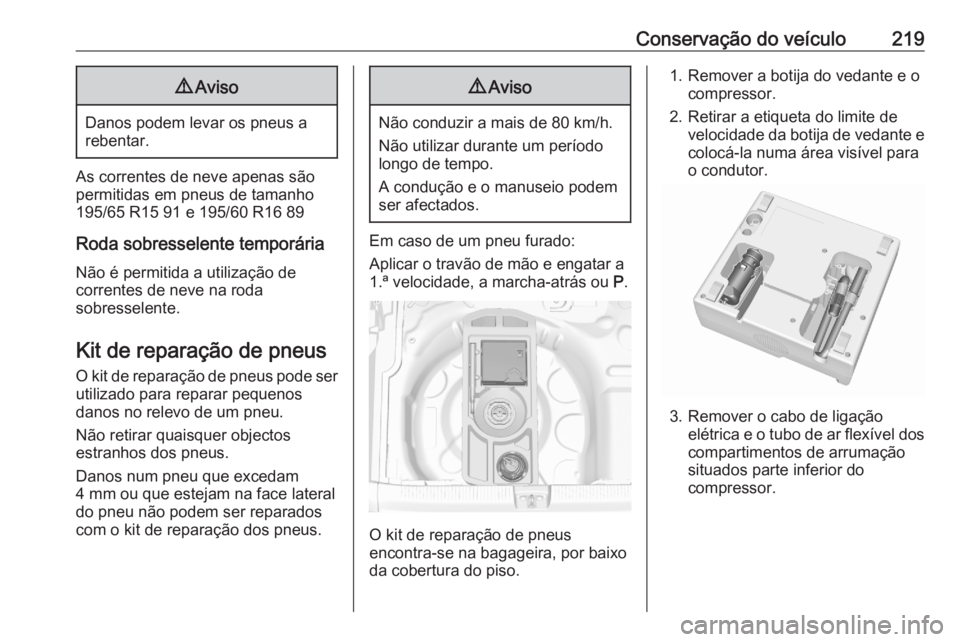

Conservação do veículo2199Aviso
Danos podem levar os pneus a
rebentar.
As correntes de neve apenas são
permitidas em pneus de tamanho
195/65 R15 91 e 195/60 R16 89
Roda sobresselente temporária
Não é permitida a utilização de
correntes de neve na roda
sobresselente.
Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no relevo de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou que estejam na face lateral
do pneu não podem ser reparados
com o kit de reparação dos pneus.
9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado:
Aplicar o travão de mão e engatar a
1.ª velocidade, a marcha-atrás ou P.
O kit de reparação de pneus
encontra-se na bagageira, por baixo
da cobertura do piso.
1. Remover a botija do vedante e o compressor.
2. Retirar a etiqueta do limite de velocidade da botija de vedante e
colocá-la numa área visível para
o condutor.
3. Remover o cabo de ligação elétrica e o tubo de ar flexível dos
compartimentos de arrumação
situados parte inferior do
compressor.

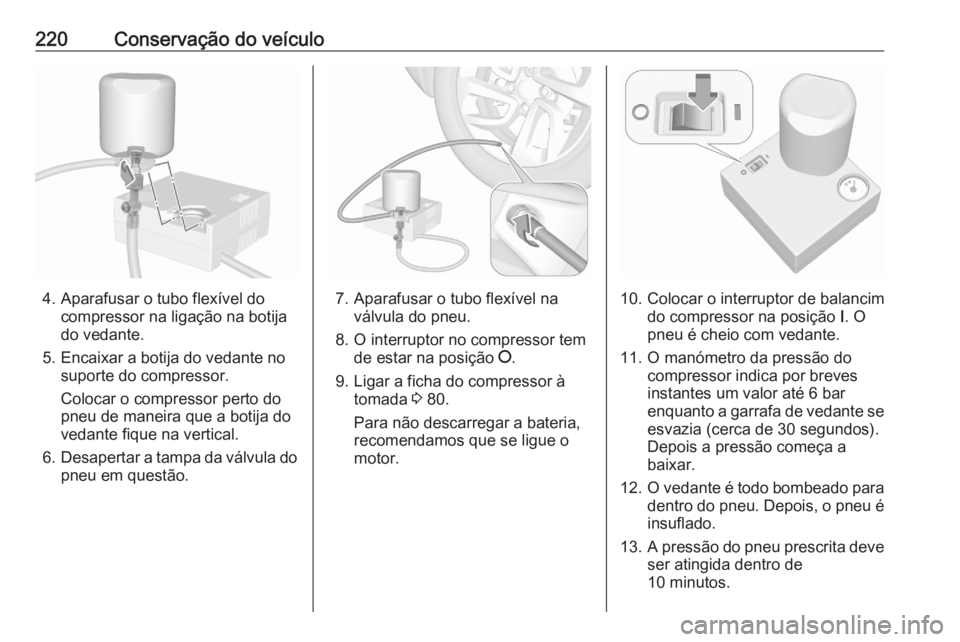

220Conservação do veículo
4. Aparafusar o tubo flexível docompressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no suporte do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor à tomada 3 80.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.10. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por breves
instantes um valor até 6 bar
enquanto a garrafa de vedante se esvazia (cerca de 30 segundos).
Depois a pressão começa a
baixar.
12. O vedante é todo bombeado para
dentro do pneu. Depois, o pneu é
insuflado.
13. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos.

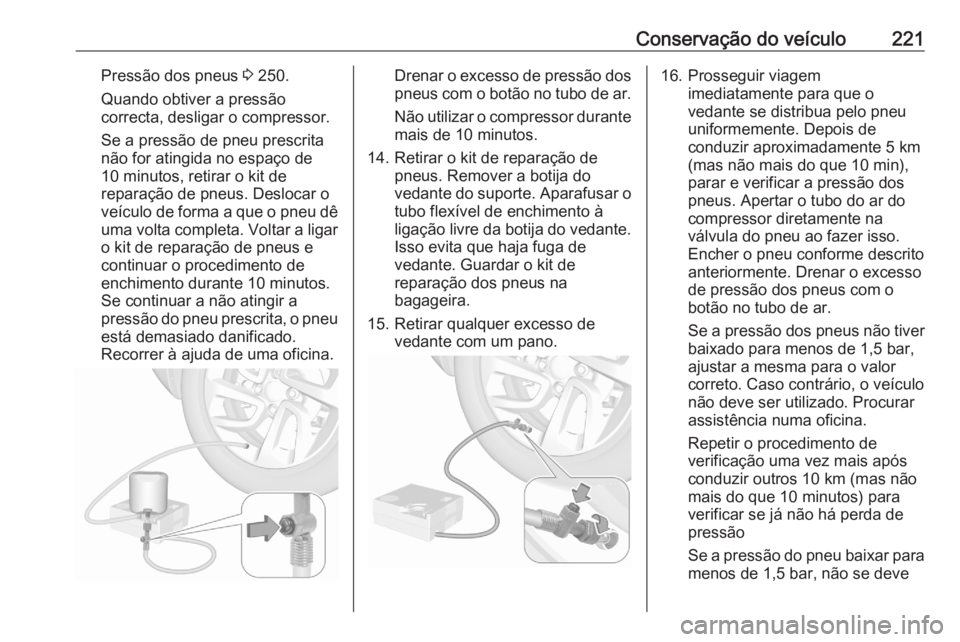

Conservação do veículo221Pressão dos pneus 3 250.
Quando obtiver a pressão correcta, desligar o compressor.
Se a pressão de pneu prescrita
não for atingida no espaço de
10 minutos, retirar o kit de
reparação de pneus. Deslocar o
veículo de forma a que o pneu dê uma volta completa. Voltar a ligar
o kit de reparação de pneus e
continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu está demasiado danificado.
Recorrer à ajuda de uma oficina.Drenar o excesso de pressão dos
pneus com o botão no tubo de ar.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Remover a botija do
vedante do suporte. Aparafusar o
tubo flexível de enchimento à
ligação livre da botija do vedante.
Isso evita que haja fuga de
vedante. Guardar o kit de
reparação dos pneus na bagageira.
15. Retirar qualquer excesso de vedante com um pano.16. Prosseguir viagemimediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente 5 km
(mas não mais do que 10 min),
parar e verificar a pressão dos
pneus. Apertar o tubo do ar do
compressor diretamente na
válvula do pneu ao fazer isso.
Encher o pneu conforme descrito
anteriormente. Drenar o excesso
de pressão dos pneus com o
botão no tubo de ar.
Se a pressão dos pneus não tiver
baixado para menos de 1,5 bar,
ajustar a mesma para o valor
correto. Caso contrário, o veículo
não deve ser utilizado. Procurar
assistência numa oficina.
Repetir o procedimento de
verificação uma vez mais após
conduzir outros 10 km (mas não
mais do que 10 minutos) para
verificar se já não há perda de
pressão
Se a pressão do pneu baixar para menos de 1,5 bar, não se deve

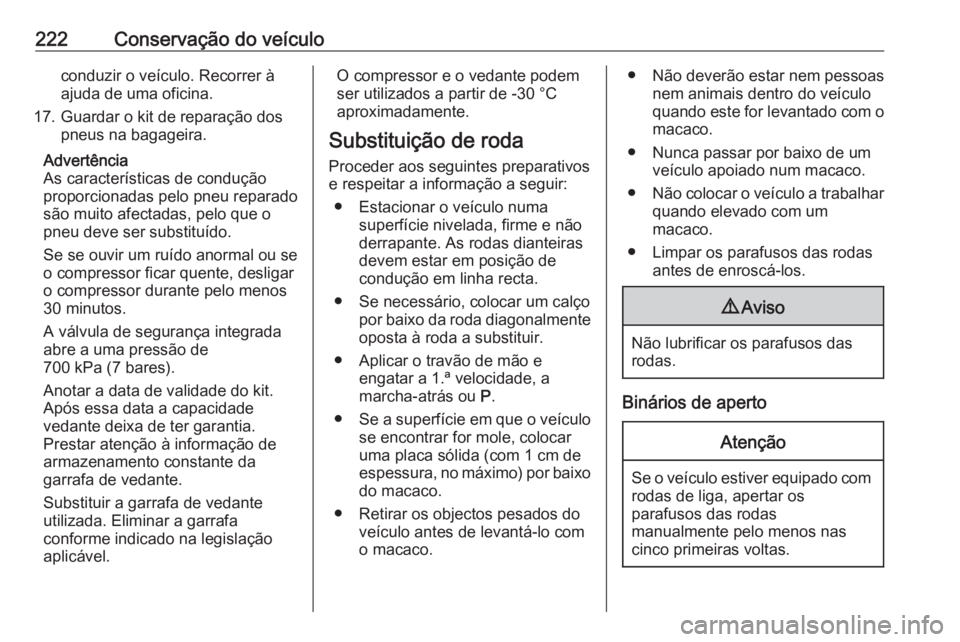

222Conservação do veículoconduzir o veículo. Recorrer à
ajuda de uma oficina.
17. Guardar o kit de reparação dos pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança integrada
abre a uma pressão de
700 kPa (7 bares).
Anotar a data de validade do kit. Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda Proceder aos seguintes preparativose respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmente
oposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou P.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.
Binários de aperto
Atenção
Se o veículo estiver equipado com rodas de liga, apertar os
parafusos das rodas
manualmente pelo menos nas
cinco primeiras voltas.

Conservação do veículo223Existem dois tipos diferentes de
rodas, com dois parafusos e binários
de aperto diferentes.
O binário de aperto para rodas de liga
é 100 Nm.
O binário de aperto para rodas de aço é 115 Nm.
9 Aviso
Garantir que são utilizados
sempre os parafusos de rodas
corretos em caso de substituição
das rodas. Ao instalar a roda
sobresselente, podem ser
utilizados os parafusos para rodas de liga.
Posições de elevação
As posições de elevação mostradas
referem-se à utilização de braços de
elevação e macacos auxiliares para
trocar pneus de inverno/verão.
Posicionar o braço traseiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente
A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação do país em causa. Neste caso,
aplica-se uma velocidade máxima
admissível, mesmo que nenhuma
etiqueta na roda sobresselente o
indique.

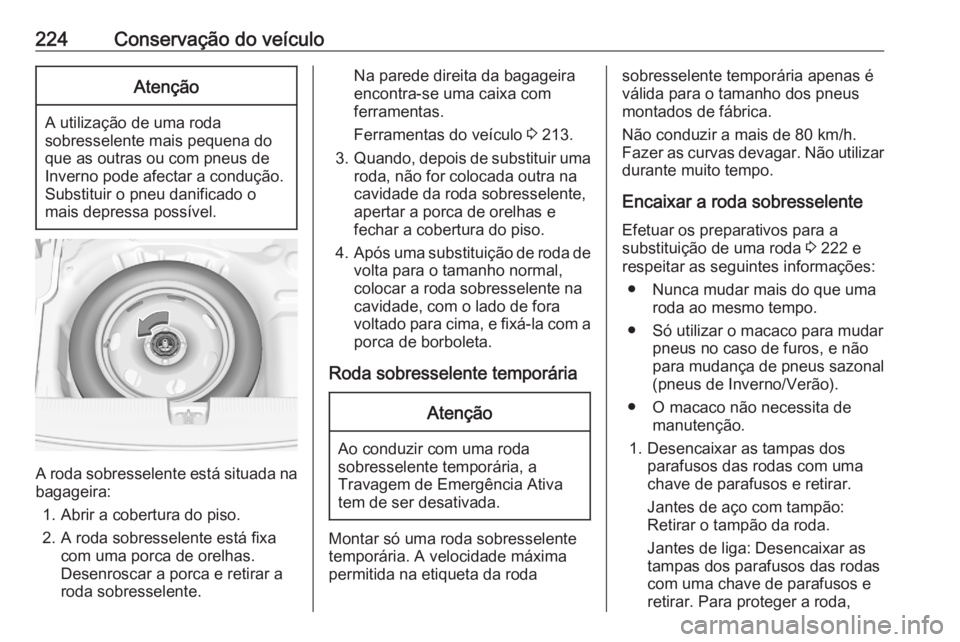

224Conservação do veículoAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente está situada na bagageira:
1. Abrir a cobertura do piso.
2. A roda sobresselente está fixa com uma porca de orelhas.
Desenroscar a porca e retirar a
roda sobresselente.
Na parede direita da bagageira
encontra-se uma caixa com
ferramentas.
Ferramentas do veículo 3 213.
3. Quando, depois de substituir uma
roda, não for colocada outra na
cavidade da roda sobresselente,
apertar a porca de orelhas e
fechar a cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente na
cavidade, com o lado de fora
voltado para cima, e fixá-la com a
porca de borboleta.
Roda sobresselente temporáriaAtenção
Ao conduzir com uma roda
sobresselente temporária, a
Travagem de Emergência Ativa
tem de ser desativada.
Montar só uma roda sobresselente temporária. A velocidade máximapermitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.
Não conduzir a mais de 80 km/h.
Fazer as curvas devagar. Não utilizar durante muito tempo.
Encaixar a roda sobresselente
Efetuar os preparativos para a
substituição de uma roda 3 222 e
respeitar as seguintes informações:
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar.
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas
com uma chave de parafusos e
retirar. Para proteger a roda,

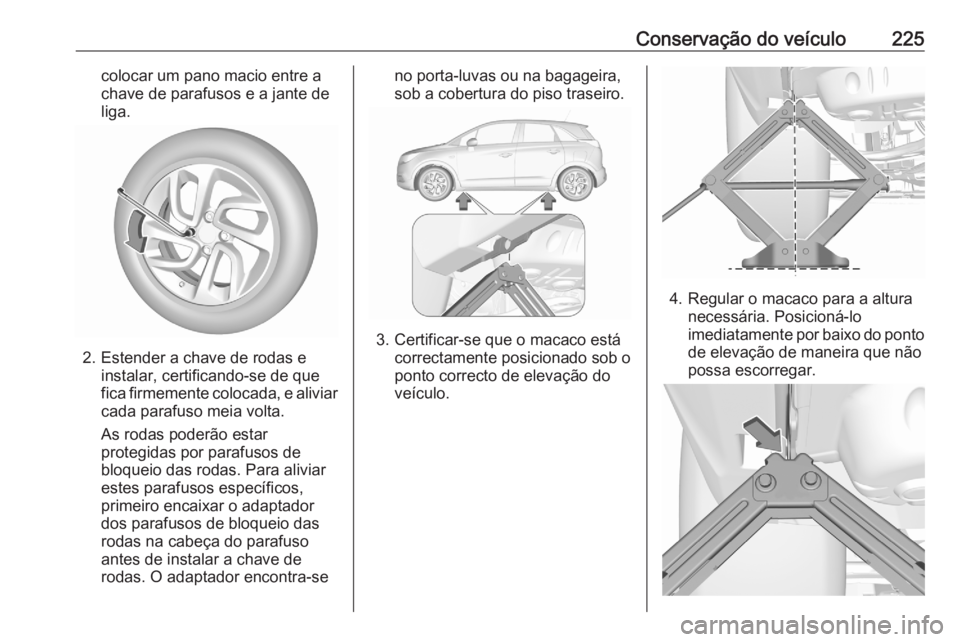

Conservação do veículo225colocar um pano macio entre a
chave de parafusos e a jante de
liga.
2. Estender a chave de rodas e instalar, certificando-se de que
fica firmemente colocada, e aliviar
cada parafuso meia volta.
As rodas poderão estar
protegidas por parafusos de
bloqueio das rodas. Para aliviar
estes parafusos específicos,
primeiro encaixar o adaptador
dos parafusos de bloqueio das
rodas na cabeça do parafuso
antes de instalar a chave de rodas. O adaptador encontra-se
no porta-luvas ou na bagageira,
sob a cobertura do piso traseiro.
3. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.

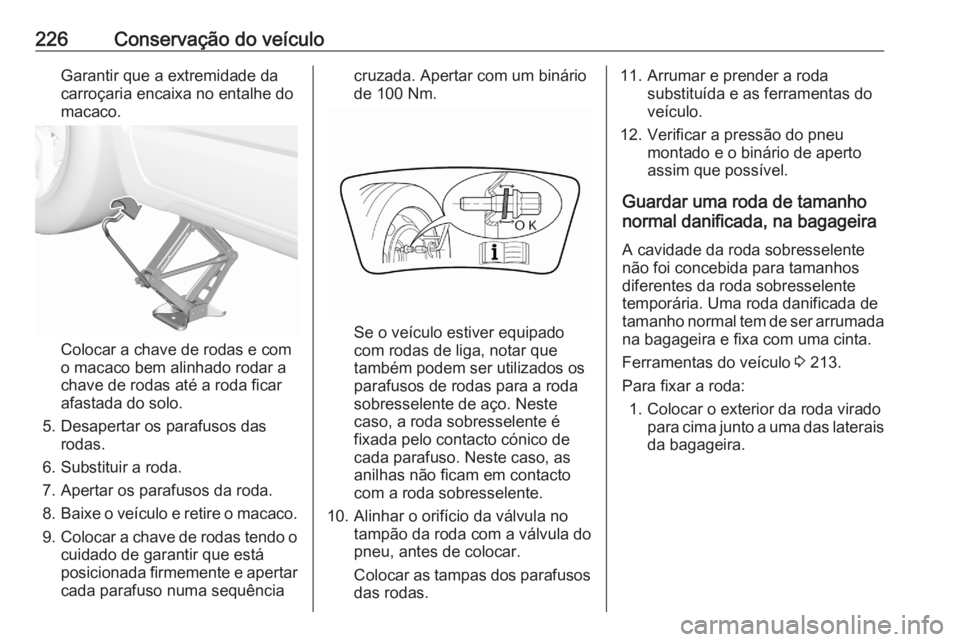

226Conservação do veículoGarantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
posicionada firmemente e apertar cada parafuso numa sequência
cruzada. Apertar com um binário
de 100 Nm.
Se o veículo estiver equipado
com rodas de liga, notar que
também podem ser utilizados os
parafusos de rodas para a roda
sobresselente de aço. Neste
caso, a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso. Neste caso, as
anilhas não ficam em contacto
com a roda sobresselente.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
11. Arrumar e prender a roda substituída e as ferramentas do
veículo.
12. Verificar a pressão do pneu montado e o binário de aperto
assim que possível.

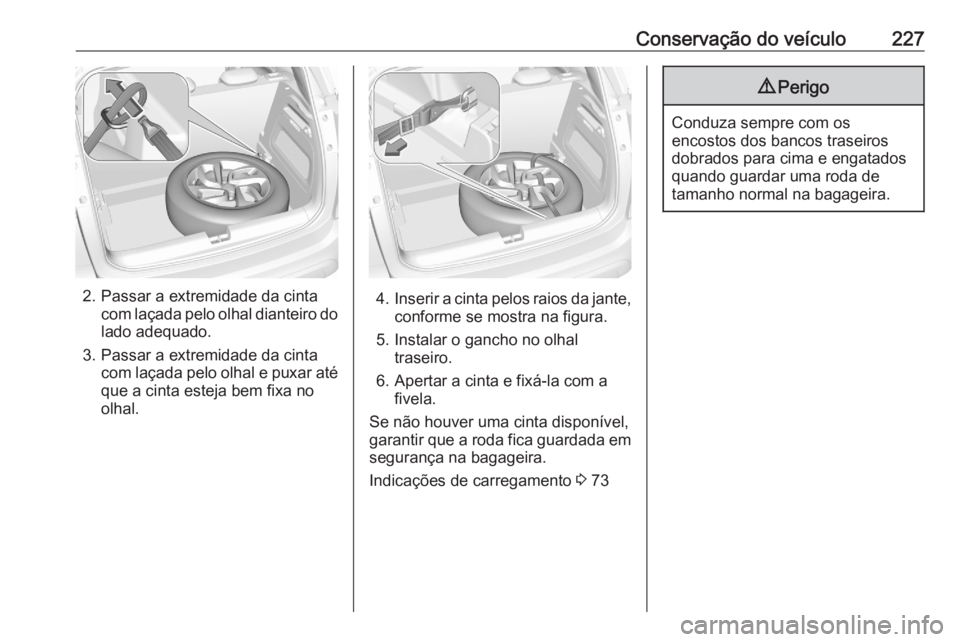

Guardar uma roda de tamanho
normal danificada, na bagageira
A cavidade da roda sobresselente
não foi concebida para tamanhos
diferentes da roda sobresselente
temporária. Uma roda danificada de
tamanho normal tem de ser arrumada
na bagageira e fixa com uma cinta.
Ferramentas do veículo 3 213.
Para fixar a roda: 1. Colocar o exterior da roda virado para cima junto a uma das lateraisda bagageira.

Conservação do veículo227
2. Passar a extremidade da cintacom laçada pelo olhal dianteiro do
lado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa noolhal.4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
Se não houver uma cinta disponível,
garantir que a roda fica guardada em
segurança na bagageira.
Indicações de carregamento 3 73
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.

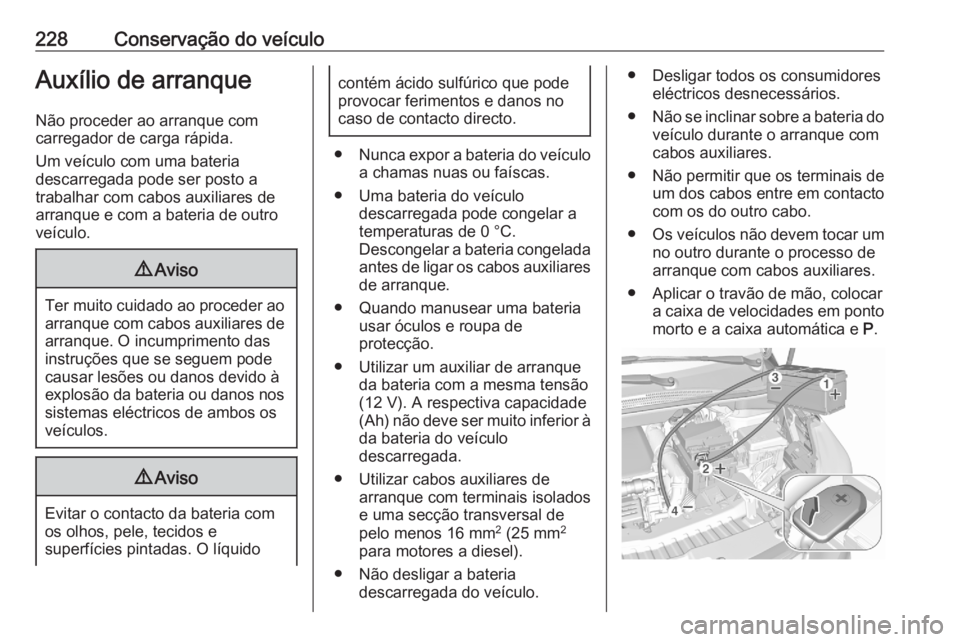

228Conservação do veículoAuxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A respectiva capacidade
(Ah) não deve ser muito inferior à
da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
