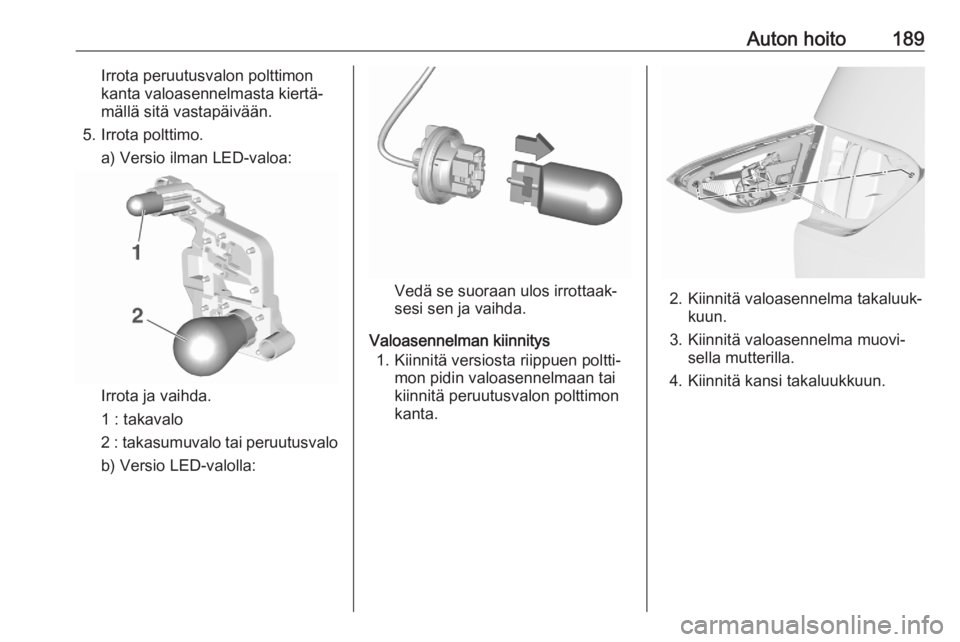

Auton hoito189Irrota peruutusvalon polttimon
kanta valoasennelmasta kiertä‐
mällä sitä vastapäivään.
5. Irrota polttimo. a) Versio ilman LED-valoa:
Irrota ja vaihda.
1 : takavalo
2 : takasumuvalo tai peruutusvalo
b) Versio LED-valolla:
Vedä se suoraan ulos irrottaak‐
sesi sen ja vaihda.
Valoasennelman kiinnitys 1. Kiinnitä versiosta riippuen poltti‐ mon pidin valoasennelmaan tai
kiinnitä peruutusvalon polttimon
kanta.2. Kiinnitä valoasennelma takaluuk‐ kuun.
3. Kiinnitä valoasennelma muovi‐ sella mutterilla.
4. Kiinnitä kansi takaluukkuun.

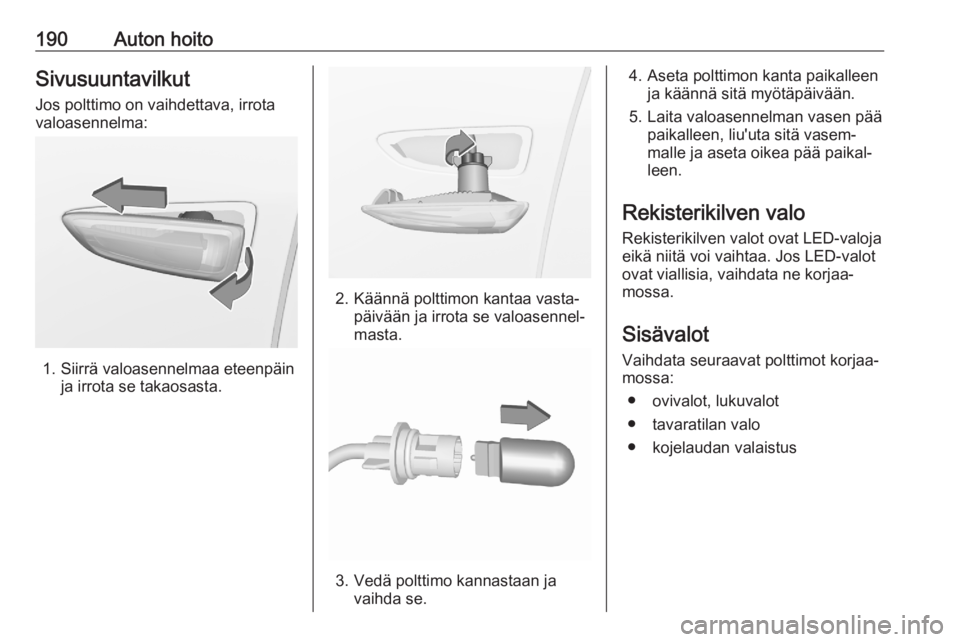

190Auton hoitoSivusuuntavilkut
Jos polttimo on vaihdettava, irrota
valoasennelma:
1. Siirrä valoasennelmaa eteenpäin ja irrota se takaosasta.
2. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
3. Vedä polttimo kannastaan ja vaihda se.
4. Aseta polttimon kanta paikalleenja käännä sitä myötäpäivään.
5. Laita valoasennelman vasen pää paikalleen, liu'uta sitä vasem‐
malle ja aseta oikea pää paikal‐
leen.
Rekisterikilven valo
Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
SisävalotVaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistus

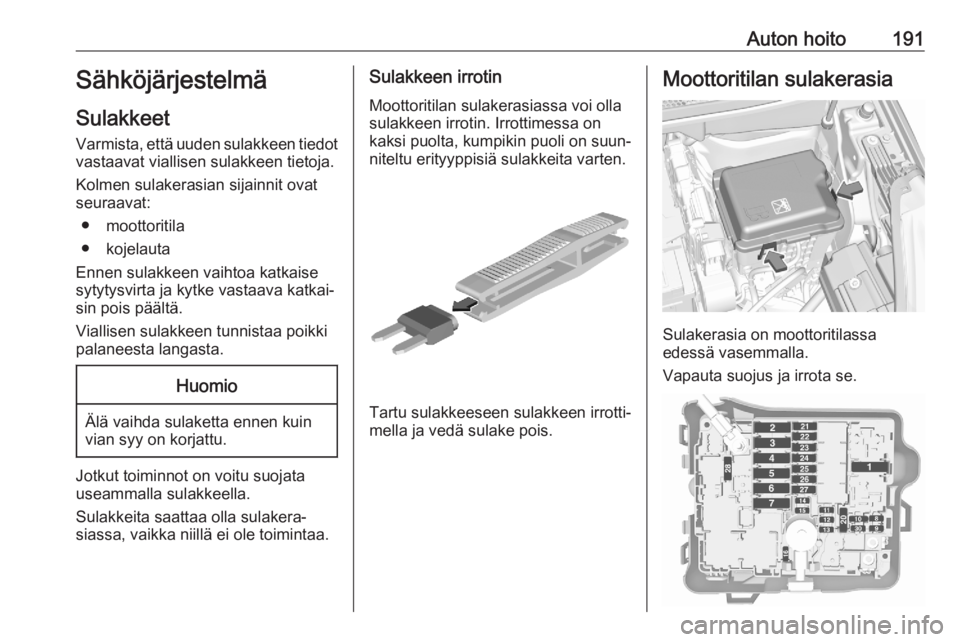

Auton hoito191Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Kolmen sulakerasian sijainnit ovat
seuraavat:
● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin. Irrottimessa on
kaksi puolta, kumpikin puoli on suun‐
niteltu erityyppisiä sulakkeita varten.
Tartu sulakkeeseen sulakkeen irrotti‐
mella ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.

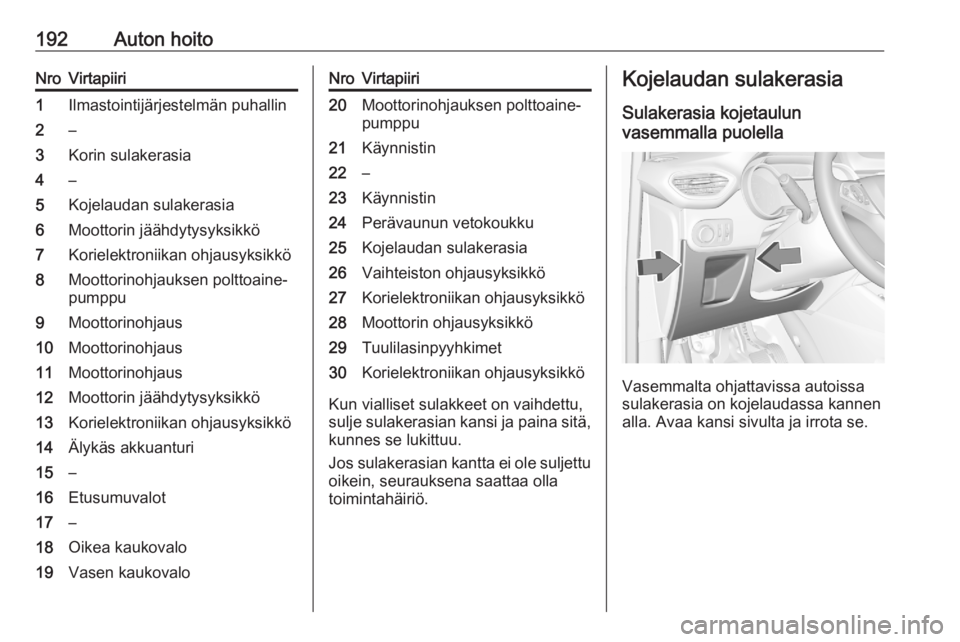

192Auton hoitoNroVirtapiiri1Ilmastointijärjestelmän puhallin2–3Korin sulakerasia4–5Kojelaudan sulakerasia6Moottorin jäähdytysyksikkö7Korielektroniikan ohjausyksikkö8Moottorinohjauksen polttoaine‐
pumppu9Moottorinohjaus10Moottorinohjaus11Moottorinohjaus12Moottorin jäähdytysyksikkö13Korielektroniikan ohjausyksikkö14Älykäs akkuanturi15–16Etusumuvalot17–18Oikea kaukovalo19Vasen kaukovaloNroVirtapiiri20Moottorinohjauksen polttoaine‐
pumppu21Käynnistin22–23Käynnistin24Perävaunun vetokoukku25Kojelaudan sulakerasia26Vaihteiston ohjausyksikkö27Korielektroniikan ohjausyksikkö28Moottorin ohjausyksikkö29Tuulilasinpyyhkimet30Korielektroniikan ohjausyksikkö
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Sulakerasia kojetaulun
vasemmalla puolella
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa kannen
alla. Avaa kansi sivulta ja irrota se.

Auton hoito193NroVirtapiiri1Sisäpeili, pakojärjestelmä,
sähköinen ohjaustehostin,
kytkinanturi, LPG, ulkopeilien
säätö, induktiivinen lataus2–3Perävaunun vetokoukku4Äänitorvi5Tuulilasin pesulaitteen pumppu
edessä / takana6Tuulilasin pesulaitteen pumppu
edessä / takana7Lämmitettävä ohjauspyöräNroVirtapiiri8Takalasin pyyhin9–10Keskuslukitus11Keskuslukitus12Mittaristo13Lämmitys- ja ilmastointijärjes‐
telmä, USB14BTA-moduuli15Mittaristo, lämmitys- ja ilmas‐
tointijärjestelmä16Jarru, käynnistin, viivästetty
virran katkaisu17Mittaristo18Kehittynyt pysäköintiavustin19Ohjauspylvään ylämoduuli,
perävaunun ohjausyksikkö20–21Murtohälytinjärjestelmä, käyn‐
nistyspainike22Sadetunnistin, etukamera23OvimoduuliNroVirtapiiri24Kehittynyt pysäköintiavustin,
kamera, Infotainment25Turvatyyny26Ohjauspylvään ylämoduuli27Murtohälytin28–29Infotainment30–31Infotainment32Virtapistoke edessä33–34Lämmitetyt ulkopeilit, ovimo‐
duuli35Mittaristo, valokytkin, kehittynyt
pysäköintiavustin, vaihteiston
ohjausyksikkö36Ovivalot, häikäisysuojien valot,
käsinelokeron valo

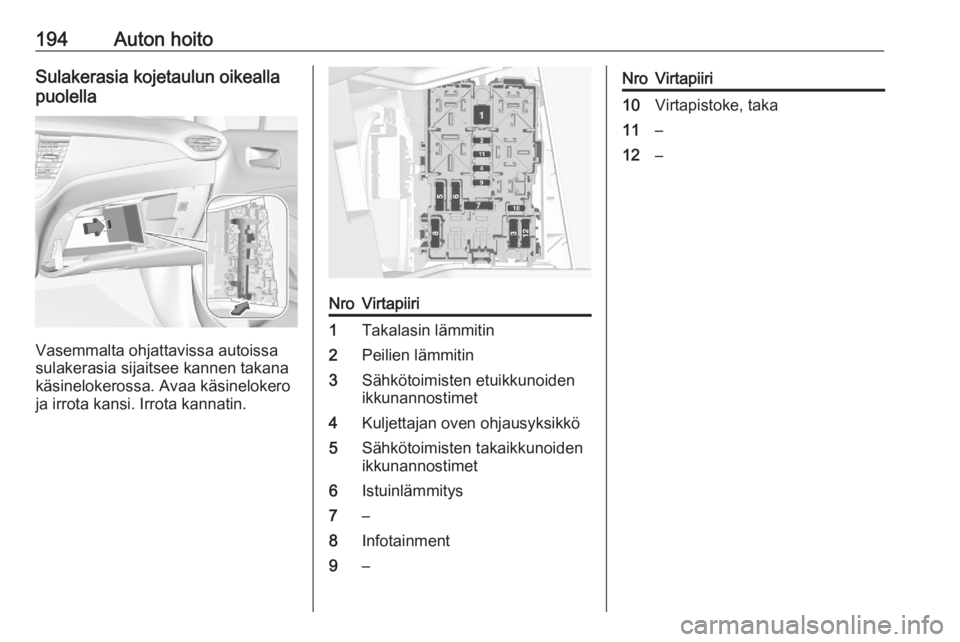

194Auton hoitoSulakerasia kojetaulun oikealla
puolella
Vasemmalta ohjattavissa autoissa
sulakerasia sijaitsee kannen takana
käsinelokerossa. Avaa käsinelokero
ja irrota kansi. Irrota kannatin.
NroVirtapiiri1Takalasin lämmitin2Peilien lämmitin3Sähkötoimisten etuikkunoiden
ikkunannostimet4Kuljettajan oven ohjausyksikkö5Sähkötoimisten takaikkunoiden
ikkunannostimet6Istuinlämmitys7–8Infotainment9–NroVirtapiiri10Virtapistoke, taka11–12–

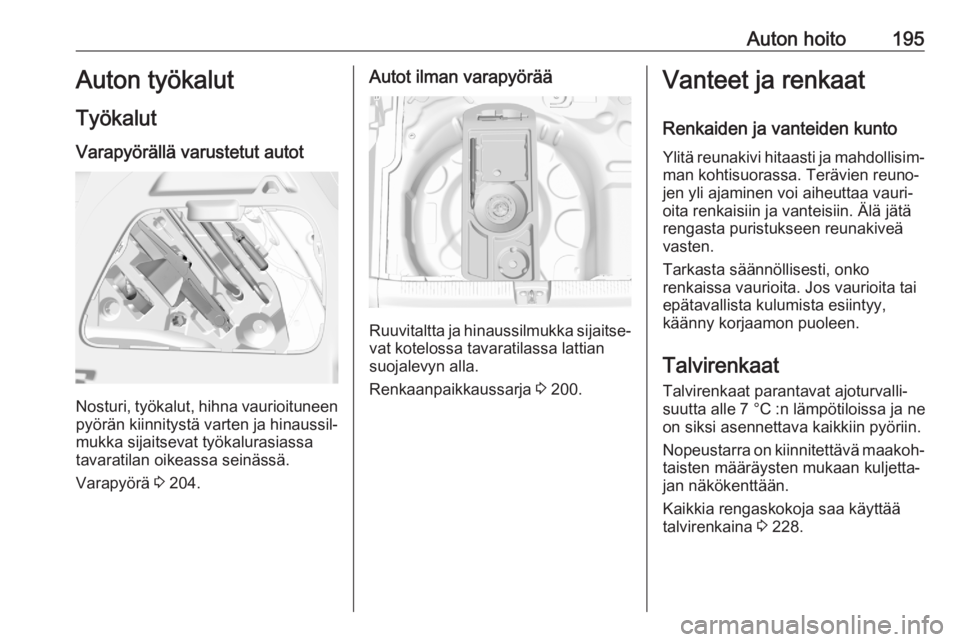

Auton hoito195Auton työkalut
Työkalut Varapyörällä varustetut autot
Nosturi, työkalut, hihna vaurioituneen
pyörän kiinnitystä varten ja hinaussil‐
mukka sijaitsevat työkalurasiassa
tavaratilan oikeassa seinässä.
Varapyörä 3 204.
Autot ilman varapyörää
Ruuvitaltta ja hinaussilmukka sijaitse‐
vat kotelossa tavaratilassa lattian
suojalevyn alla.
Renkaanpaikkaussarja 3 200.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 228.

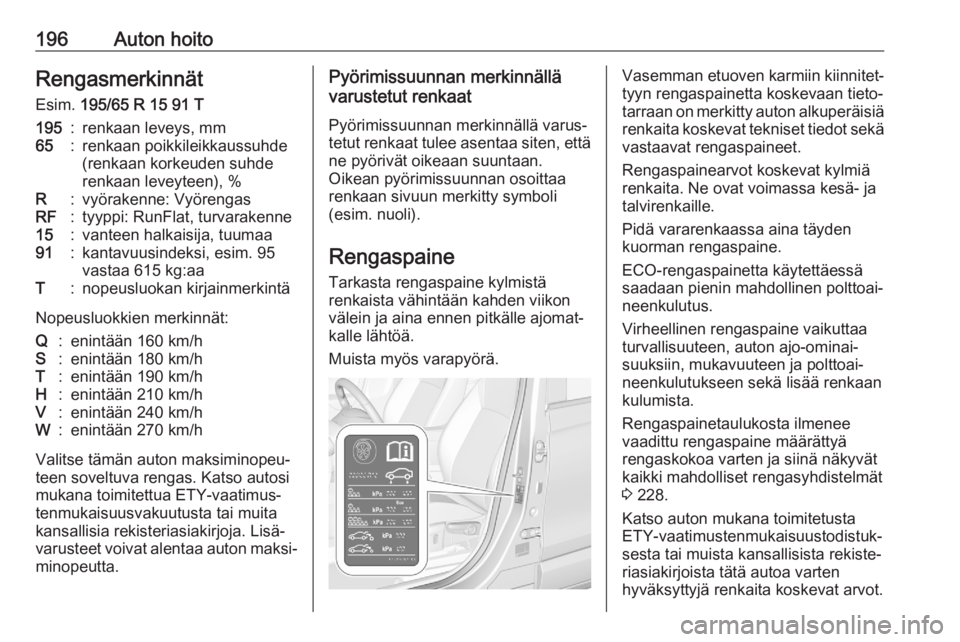

196Auton hoitoRengasmerkinnät
Esim. 195/65 R 15 91 T195:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne15:vanteen halkaisija, tuumaa91:kantavuusindeksi, esim. 95
vastaa 615 kg:aaT:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse tämän auton maksiminopeu‐
teen soveltuva rengas. Katso autosi
mukana toimitettua ETY-vaatimus‐
tenmukaisuusvakuutusta tai muita
kansallisia rekisteriasiakirjoja. Lisä‐
varusteet voivat alentaa auton maksi‐ minopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä.
Muista myös varapyörä.Vasemman etuoven karmiin kiinnitet‐
tyyn rengaspainetta koskevaan tieto‐
tarraan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot sekä
vastaavat rengaspaineet.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspainetta käytettäessä
saadaan pienin mahdollinen polttoai‐ neenkulutus.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspainetaulukosta ilmenee
vaadittu rengaspaine määrättyä
rengaskokoa varten ja siinä näkyvät
kaikki mahdolliset rengasyhdistelmät
3 228.
Katso auton mukana toimitetusta ETY-vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista tätä autoa varten
hyväksyttyjä renkaita koskevat arvot.

Auton hoito197Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Rengaspaineiden alenemisen
valvontajärjestelmä
Rengaspaineiden alenemisen havait‐semisjärjestelmä tarkastaa jatkuvasti
ajon aikana kaikkien neljän pyörän
vierintänopeuden ja varoittaa alhai‐
sesta rengaspaineesta. Tarkastuk‐
sessa verrataan renkaiden vierintä‐
sädettä viitearvoihin ja muihin signaa‐
leihin.
Jos rengaspaine on laskenut, merk‐
kivalo w syttyy ja varoitusviesti näkyy
kuljettajan tietokeskuksessa.
Vähennä tällöin nopeutta, vältä terä‐
viä käännöksiä ja voimakasta jarru‐
tusta. Pysähdy seuraavassa turvalli‐
sessa paikassa ja tarkista rengaspai‐
neet.Merkkivalo w 3 87.
Alusta järjestelmä rengaspaineiden
säädön jälkeen sammuttaaksesi
merkkivalon ja järjestelmän käynnis‐
tämiseksi uudelleen.Huomio
Rengaspaineiden alenemisen
havaitsemisjärjestelmä varoittaa
vain alhaisesta rengaspaineesta.
Se ei korvaa kuljettajan tekemää
säännöllistä rengashuoltoa.
Järjestelmävian ilmetessä kuljettajan
tietokeskuksessa näkyy viesti. Säädä
oikeat rengaspaineet ja alusta järjes‐
telmä uudelleen. Jos näyttö osoittaa,
että vika on edelleen jäljellä, käänny korjaamon puoleen. Järjestelmä ei
toimi, jos ABS- tai ESC-järjestel‐ mässä on toimintahäiriö tai jos käyte‐ tään tilapäistä varapyörää.
Järjestelmävian ilmetessä kuljettajan
tietokeskuksessa näkyy viesti. Säädä
oikeat rengaspaineet ja alusta järjes‐
telmä uudelleen. Jos näyttö osoittaa,
että vika on edelleen jäljellä, käänny

198Auton hoitokorjaamon puoleen. Järjestelmä ei
toimi, jos ABS- tai ESC-järjestel‐
mässä on toimintahäiriö.
Kun rengas on asennettu uudelleen,
tarkasta rengaspaineet kylmistä
renkaista ja alusta järjestelmä.
Järjestelmän alustaminen
Rengaspaineen korjauksen tai
pyöränvaihdon jälkeen järjestelmä
täytyy alustaa, jotta se oppii renkai‐
den ympärysmittojen uudet viitearvot:
1. Varmista aina, että kaikkien neljän renkaan paine on oikea
3 228.
2. Kytke seisontajarru.
3. Paina w nollataksesi rengaspai‐
neiden alenemisen havaitsemis‐
järjestelmän.
4. Merkkivalo ponnahtaa näyttöön nollauksen vahvistamiseksi.
Alustuksen jälkeen järjestelmä suorit‐
taa kalibroinnin uusiin rengaspainei‐
siin automaattisesti ajon aikana.
Pidemmän ajon jälkeen järjestelmä
mukautuu ja valvoo uusia paineita.
Tarkasta rengaspaine aina kylmistä
renkaista.
Järjestelmä on alustettava seuraa‐
vissa tilanteissa:
● rengaspaine on muuttunut
● kuormitusolosuhteet ovat muut‐ tuneet
● pyörien paikkoja on vaihdettu keskenään tai ne on vaihdettu
Järjestelmä ei varoita välittömästi
renkaan puhkeamisesta tai nopeasta
tyhjenemisestä. Tämä johtuu tarvitta‐
vasta laskenta-ajasta.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐ lisesti.Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei ole yli 2 mm:n eroa.
Kuviopinnan sallittu vähimmäissy‐
vyys (1,6 mm) on saavutettu, kun
pinta on kulunut kulumisvaroittimen
(TWI = Tread Wear Indicator) tasolle.
Niiden sijainti on merkitty renkaan
sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, kierrätä etu- ja taka‐
renkaita säännöllisin välein akselei‐
den välillä. Jos autoon on asennettu
