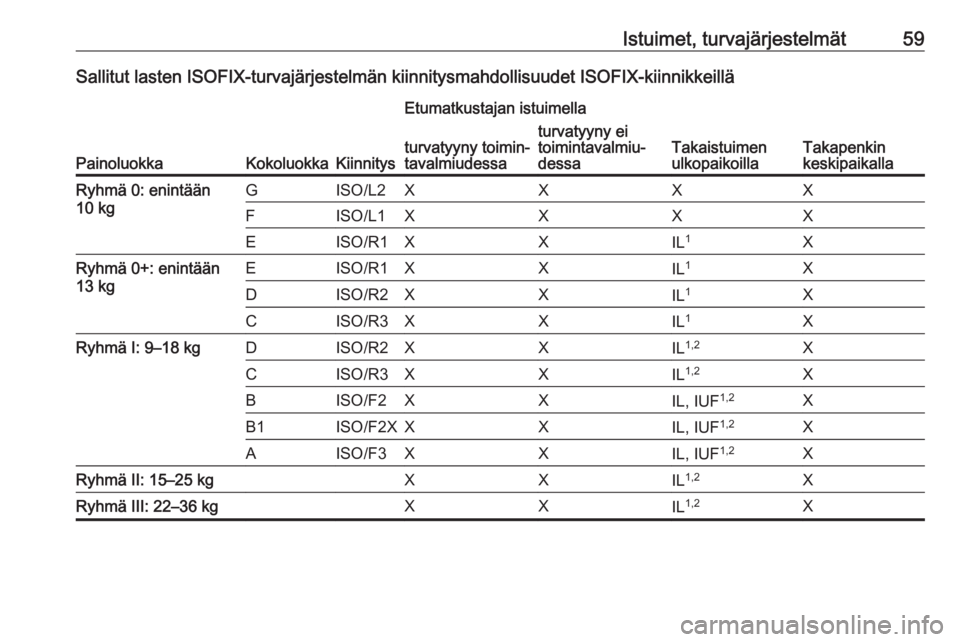

Istuimet, turvajärjestelmät59Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeillä
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella
Takaistuimen
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XRyhmä 0+: enintään
13 kgEISO/R1XXIL 1XDISO/R2XXIL1XCISO/R3XXIL1XRyhmä I: 9–18 kgDISO/R2XXIL 1,2XCISO/R3XXIL1,2XBISO/F2XXIL, IUF 1,2XB1ISO/F2XXXIL, IUF 1,2XAISO/F3XXIL, IUF1,2XRyhmä II: 15–25 kgXXIL1,2XRyhmä III: 22–36 kgXXIL1,2X

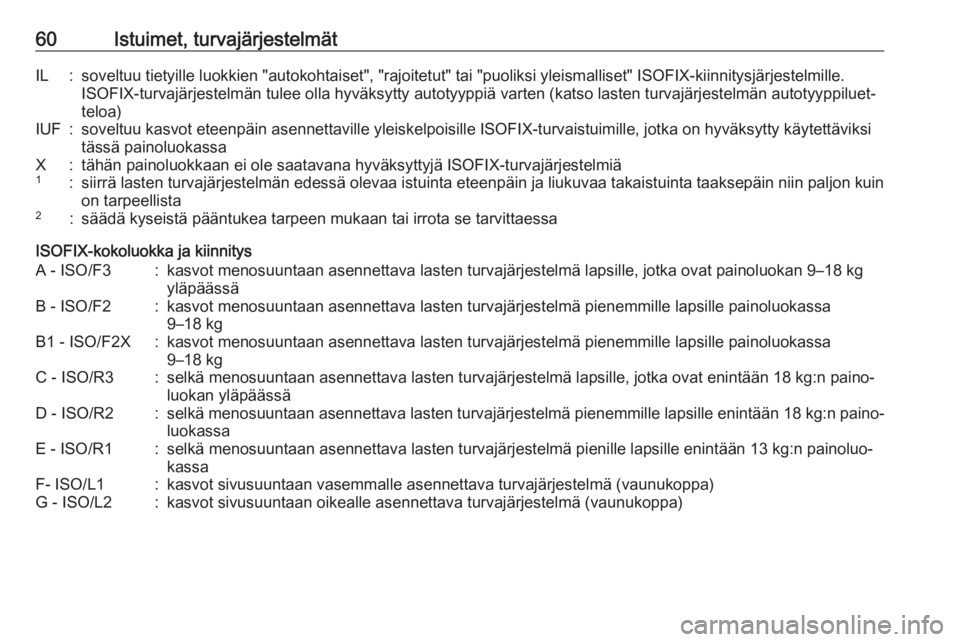

60Istuimet, turvajärjestelmätIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐
teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä lasten turvajärjestelmän edessä olevaa istuinta eteenpäin ja liukuvaa takaistuinta taaksepäin niin paljon kuin
on tarpeellista2:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa
ISOFIX-kokoluokka ja kiinnitys
A - ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg yläpäässäB - ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 - ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC - ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD - ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassaF- ISO/L1:kasvot sivusuuntaan vasemmalle asennettava turvajärjestelmä (vaunukoppa)G - ISO/L2:kasvot sivusuuntaan oikealle asennettava turvajärjestelmä (vaunukoppa)

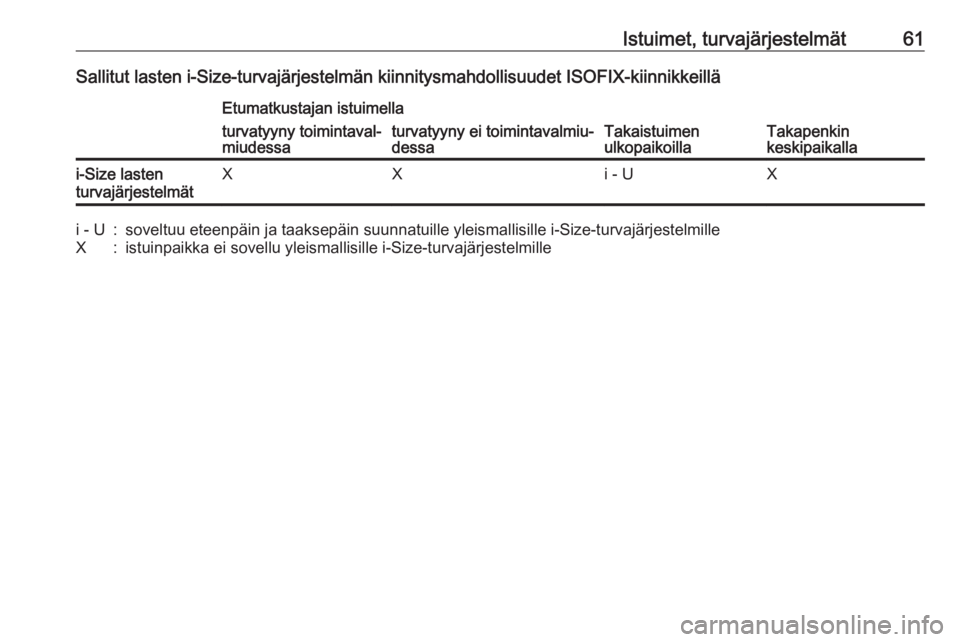

Istuimet, turvajärjestelmät61Sallitut lasten i-Size-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeilläEtumatkustajan istuimella
Takaistuimen
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toimintavalmiu‐
dessai-Size lasten
turvajärjestelmätXXi - UXi - U:soveltuu eteenpäin ja taaksepäin suunnatuille yleismallisille i-Size-turvajärjestelmilleX:istuinpaikka ei sovellu yleismallisille i-Size-turvajärjestelmille

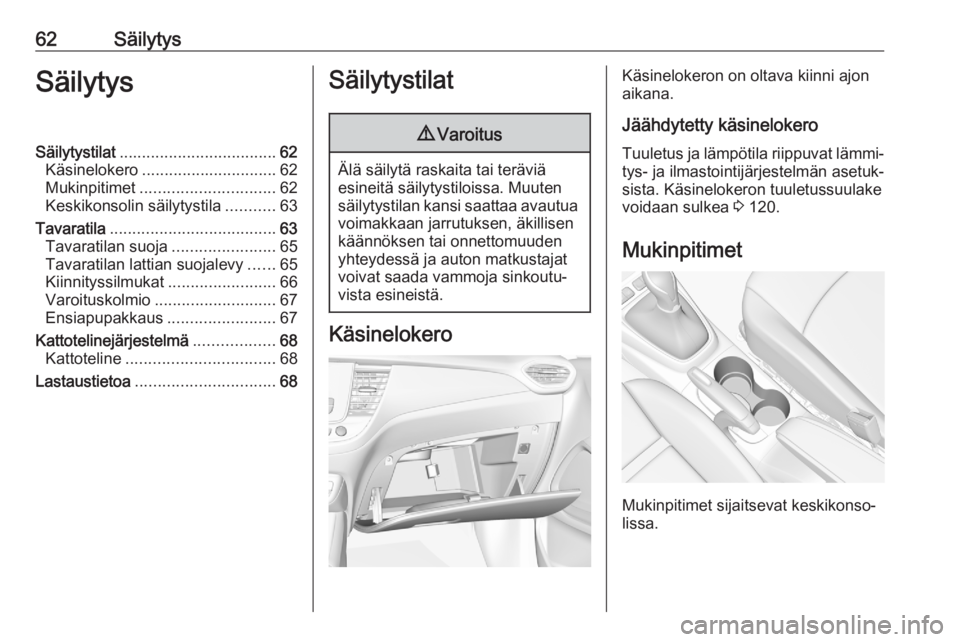

62SäilytysSäilytysSäilytystilat................................... 62
Käsinelokero .............................. 62
Mukinpitimet .............................. 62
Keskikonsolin säilytystila ...........63
Tavaratila ..................................... 63
Tavaratilan suoja .......................65
Tavaratilan lattian suojalevy ......65
Kiinnityssilmukat ........................66
Varoituskolmio ........................... 67
Ensiapupakkaus ........................67
Kattotelinejärjestelmä ..................68
Kattoteline ................................. 68
Lastaustietoa ............................... 68Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokeron on oltava kiinni ajon
aikana.
Jäähdytetty käsinelokero Tuuletus ja lämpötila riippuvat lämmi‐
tys- ja ilmastointijärjestelmän asetuk‐
sista. Käsinelokeron tuuletussuulake
voidaan sulkea 3 120.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

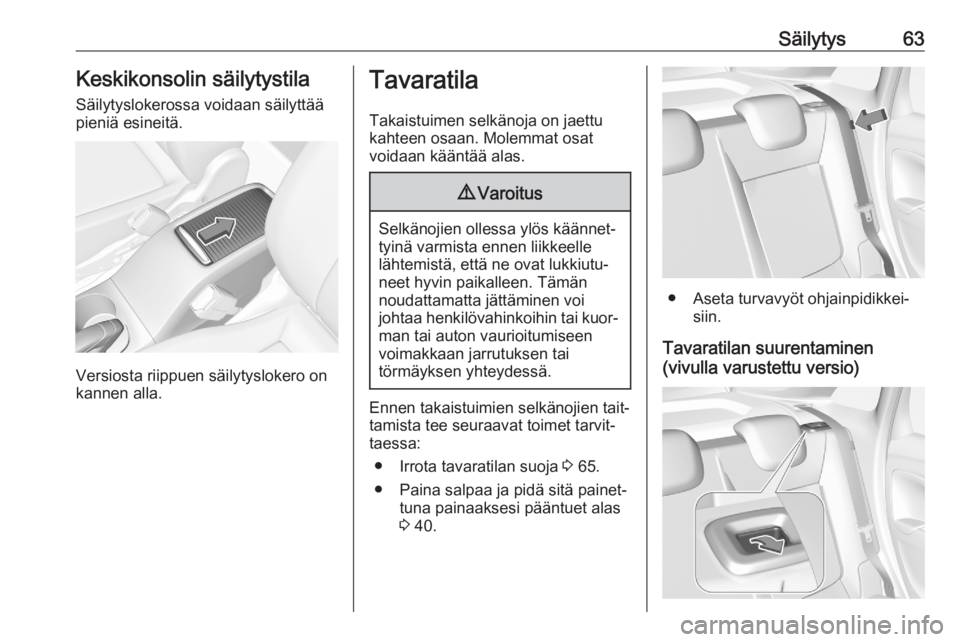

Säilytys63Keskikonsolin säilytystila
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Versiosta riippuen säilytyslokero on
kannen alla.
Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat
voidaan kääntää alas.9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Ennen takaistuimien selkänojien tait‐ tamista tee seuraavat toimet tarvit‐
taessa:
● Irrota tavaratilan suoja 3 65.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 40.
● Aseta turvavyöt ohjainpidikkei‐
siin.
Tavaratilan suurentaminen
(vivulla varustettu versio)

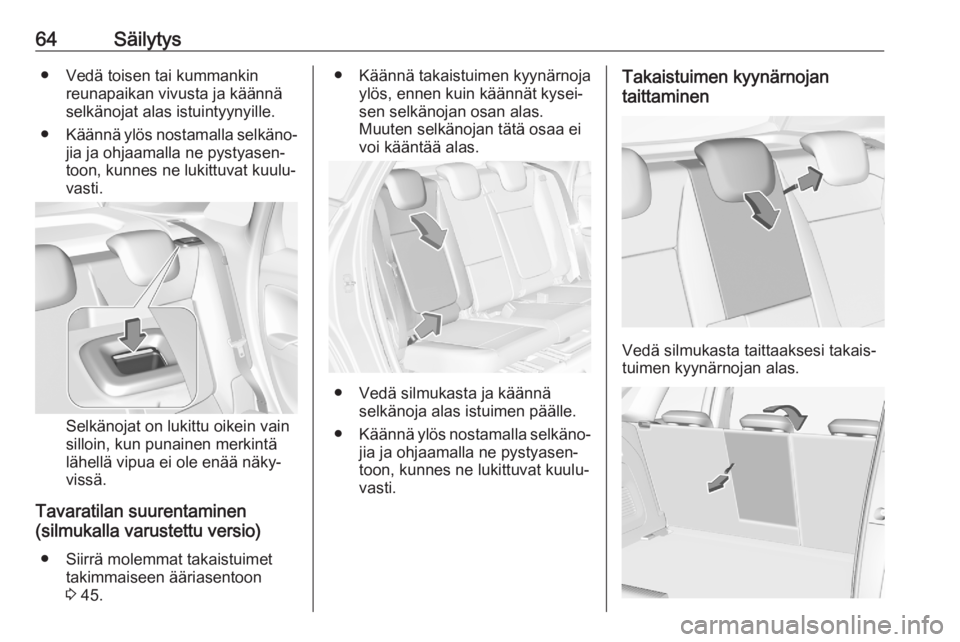

64Säilytys● Vedä toisen tai kummankinreunapaikan vivusta ja käännä
selkänojat alas istuintyynyille.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä
lähellä vipua ei ole enää näky‐
vissä.
Tavaratilan suurentaminen
(silmukalla varustettu versio)
● Siirrä molemmat takaistuimet takimmaiseen ääriasentoon
3 45.
● Käännä takaistuimen kyynärnoja
ylös, ennen kuin käännät kysei‐
sen selkänojan osan alas.
Muuten selkänojan tätä osaa ei
voi kääntää alas.
● Vedä silmukasta ja käännä selkänoja alas istuimen päälle.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.
Takaistuimen kyynärnojan
taittaminen
Vedä silmukasta taittaaksesi takais‐
tuimen kyynärnojan alas.

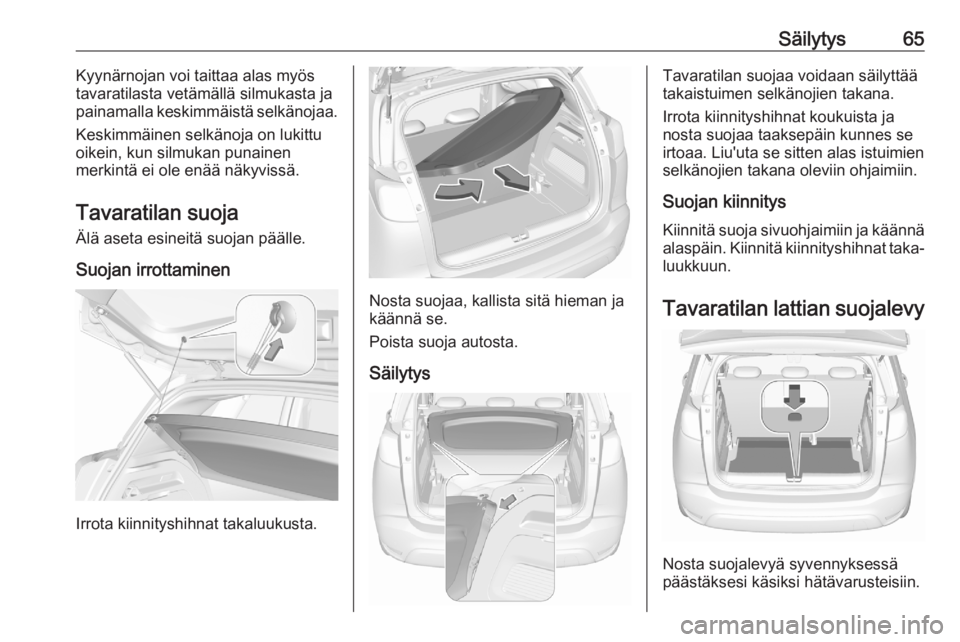

Säilytys65Kyynärnojan voi taittaa alas myös
tavaratilasta vetämällä silmukasta ja
painamalla keskimmäistä selkänojaa.
Keskimmäinen selkänoja on lukittu
oikein, kun silmukan punainen
merkintä ei ole enää näkyvissä.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Suojan irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta suojaa, kallista sitä hieman ja
käännä se.
Poista suoja autosta.
Säilytys
Tavaratilan suojaa voidaan säilyttää
takaistuimen selkänojien takana.
Irrota kiinnityshihnat koukuista ja nosta suojaa taaksepäin kunnes se
irtoaa. Liu'uta se sitten alas istuimien
selkänojien takana oleviin ohjaimiin.
Suojan kiinnitys Kiinnitä suoja sivuohjaimiin ja käännä
alaspäin. Kiinnitä kiinnityshihnat taka‐ luukkuun.
Tavaratilan lattian suojalevy
Nosta suojalevyä syvennyksessä
päästäksesi käsiksi hätävarusteisiin.

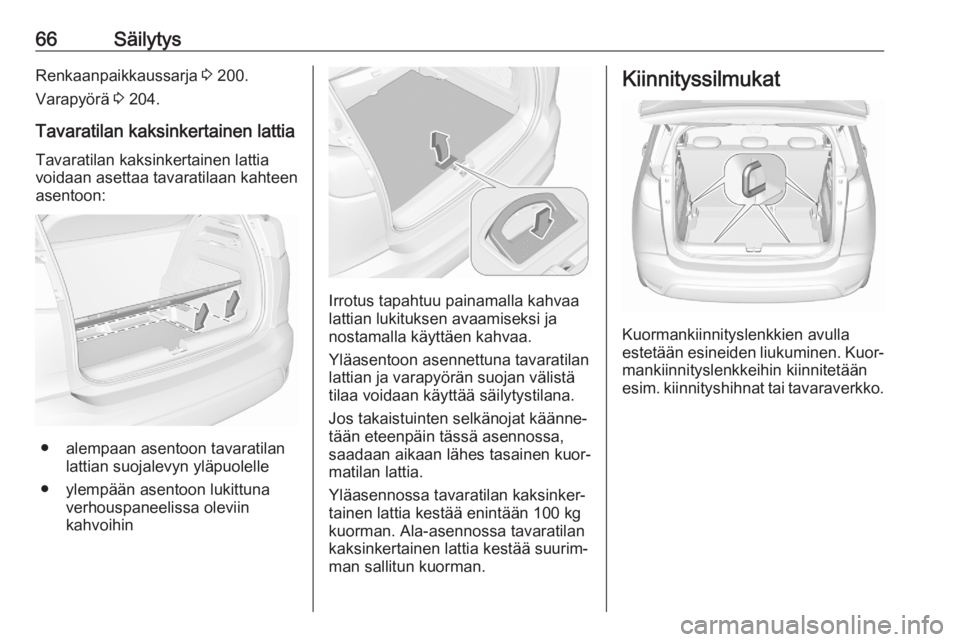

66SäilytysRenkaanpaikkaussarja 3 200.
Varapyörä 3 204.
Tavaratilan kaksinkertainen lattia
Tavaratilan kaksinkertainen lattia
voidaan asettaa tavaratilaan kahteen
asentoon:
● alempaan asentoon tavaratilan lattian suojalevyn yläpuolelle
● ylempään asentoon lukittuna verhouspaneelissa oleviin
kahvoihin
Irrotus tapahtuu painamalla kahvaa
lattian lukituksen avaamiseksi ja
nostamalla käyttäen kahvaa.
Yläasentoon asennettuna tavaratilan
lattian ja varapyörän suojan välistä
tilaa voidaan käyttää säilytystilana.
Jos takaistuinten selkänojat käänne‐
tään eteenpäin tässä asennossa,
saadaan aikaan lähes tasainen kuor‐
matilan lattia.
Yläasennossa tavaratilan kaksinker‐
tainen lattia kestää enintään 100 kg kuorman. Ala-asennossa tavaratilan
kaksinkertainen lattia kestää suurim‐
man sallitun kuorman.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.

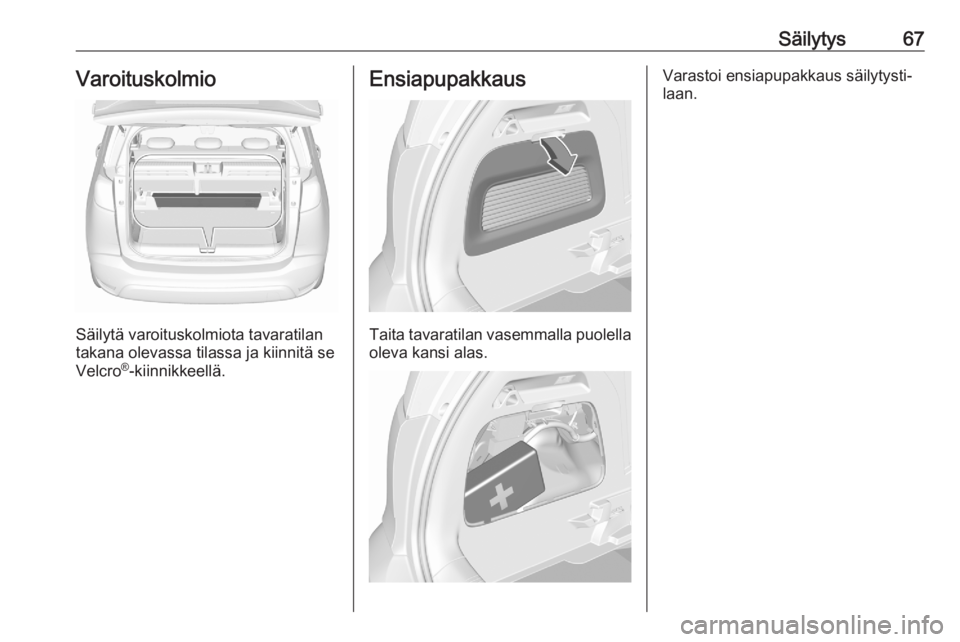

Säilytys67Varoituskolmio
Säilytä varoituskolmiota tavaratilan
takana olevassa tilassa ja kiinnitä se
Velcro ®
-kiinnikkeellä.
Ensiapupakkaus
Taita tavaratilan vasemmalla puolella
oleva kansi alas.
Varastoi ensiapupakkaus säilytysti‐
laan.

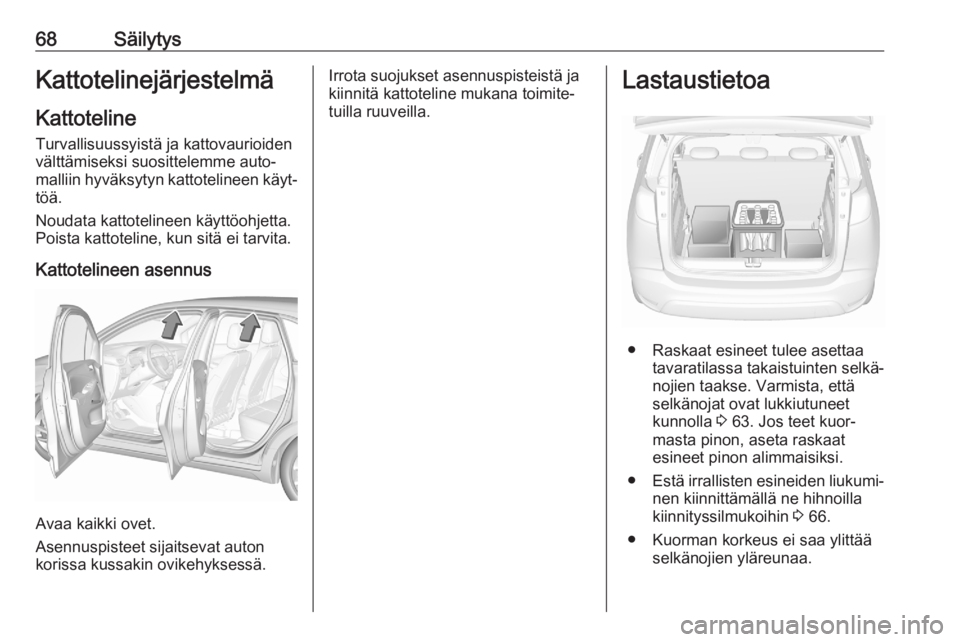

68SäilytysKattotelinejärjestelmäKattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.
Irrota suojukset asennuspisteistä ja
kiinnitä kattoteline mukana toimite‐
tuilla ruuveilla.Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat lukkiutuneet
kunnolla 3 63. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Estä irrallisten esineiden liukumi‐
nen kiinnittämällä ne hihnoilla
kiinnityssilmukoihin 3 66.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
