OPEL CROSSLAND X 2020 Používateľská príručka (in Slovak)

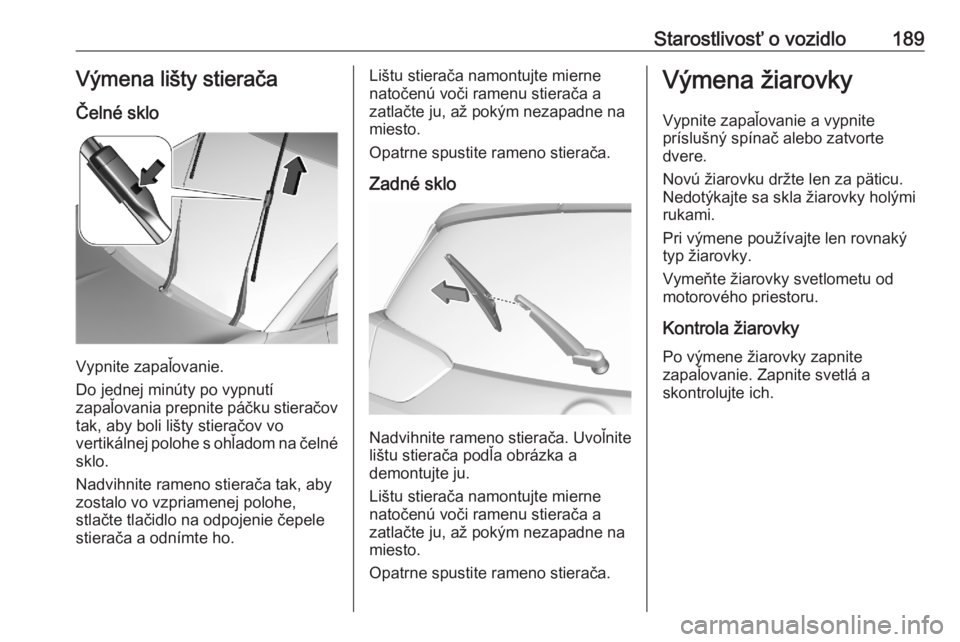

Starostlivosť o vozidlo189Výmena lišty stieračaČelné sklo
Vypnite zapaľovanie.
Do jednej minúty po vypnutí
zapaľovania prepnite páčku stieračov tak, aby boli lišty stieračov vo
vertikálnej polohe s ohľadom na čelné sklo.
Nadvihnite rameno stierača tak, aby zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Lištu stierača namontujte mierne
natočenú voči ramenu stierača a
zatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.
Zadné sklo
Nadvihnite rameno stierača. Uvoľnite
lištu stierača podľa obrázka a
demontujte ju.
Lištu stierača namontujte mierne natočenú voči ramenu stierača a
zatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.
Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu. Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.

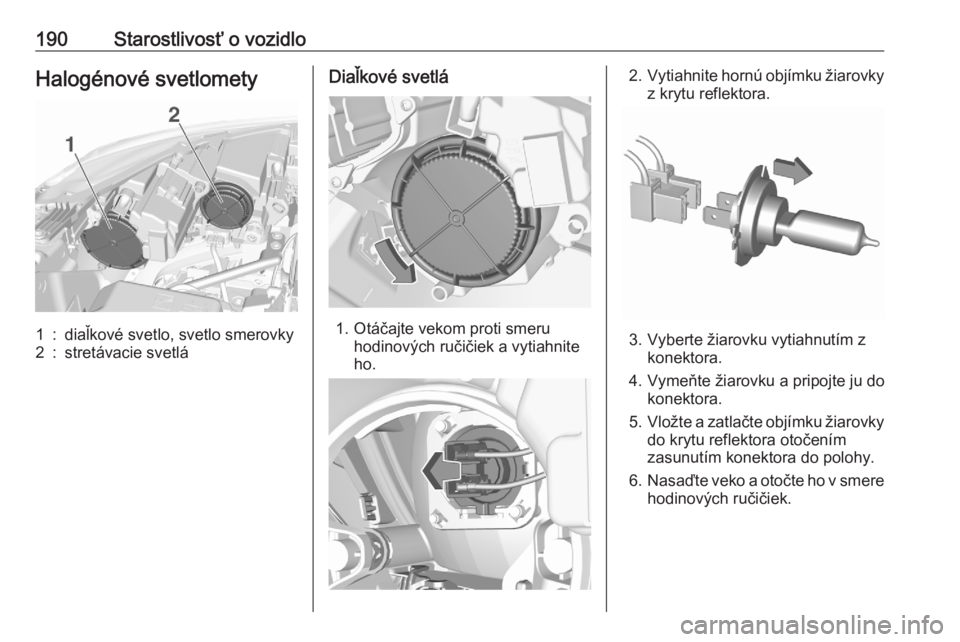

190Starostlivosť o vozidloHalogénové svetlomety1:diaľkové svetlo, svetlo smerovky2:stretávacie svetláDiaľkové svetlá
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Vytiahnite hornú objímku žiarovky
z krytu reflektora.
3. Vyberte žiarovku vytiahnutím z konektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte a zatlačte objímku žiarovky
do krytu reflektora otočením
zasunutím konektora do polohy.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.

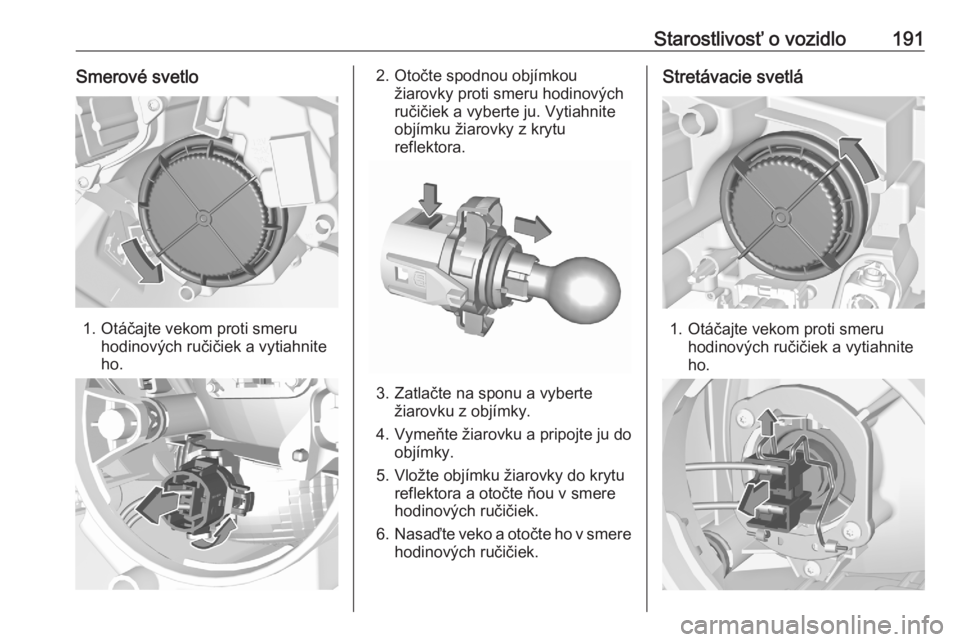

Starostlivosť o vozidlo191Smerové svetlo
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte spodnou objímkou žiarovky proti smeru hodinových
ručičiek a vyberte ju. Vytiahnite
objímku žiarovky z krytu
reflektora.
3. Zatlačte na sponu a vyberte žiarovku z objímky.
4. Vymeňte žiarovku a pripojte ju do objímky.
5. Vložte objímku žiarovky do krytu reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Stretávacie svetlá
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.

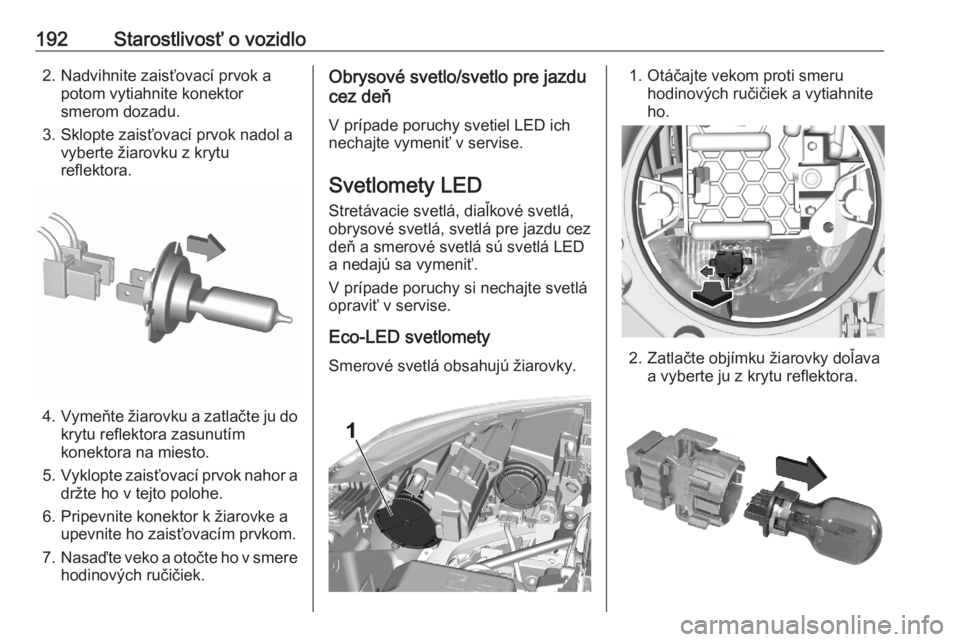

192Starostlivosť o vozidlo2. Nadvihnite zaisťovací prvok apotom vytiahnite konektor
smerom dozadu.
3. Sklopte zaisťovací prvok nadol a vyberte žiarovku z krytu
reflektora.
4. Vymeňte žiarovku a zatlačte ju do
krytu reflektora zasunutím
konektora na miesto.
5. Vyklopte zaisťovací prvok nahor a
držte ho v tejto polohe.
6. Pripevnite konektor k žiarovke a upevnite ho zaisťovacím prvkom.
7. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň
V prípade poruchy svetiel LED ichnechajte vymeniť v servise.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerové svetlá sú svetlá LED
a nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Eco-LED svetlomety Smerové svetlá obsahujú žiarovky.1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Zatlačte objímku žiarovky doľava a vyberte ju z krytu reflektora.

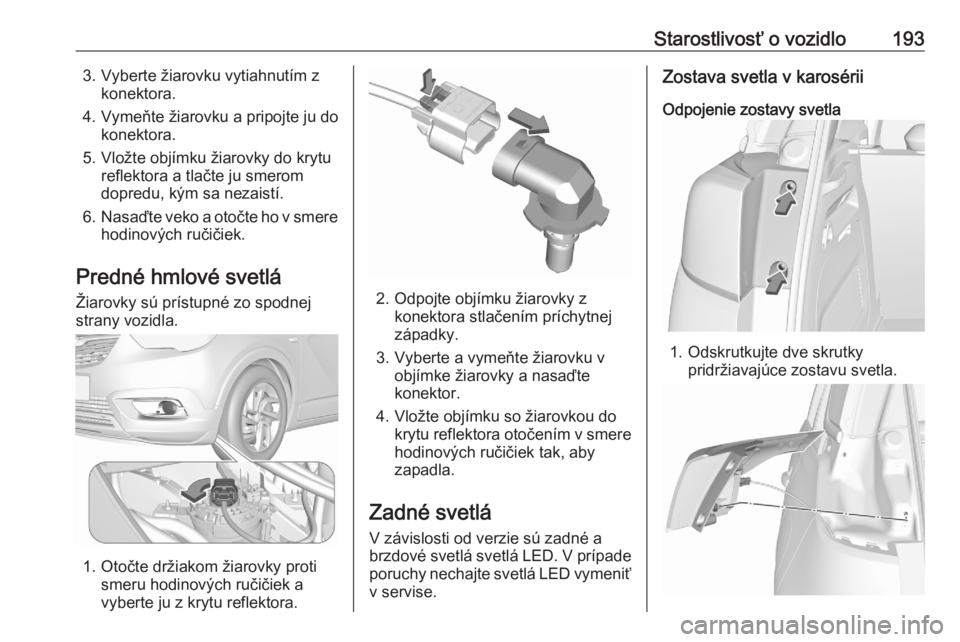

Starostlivosť o vozidlo1933. Vyberte žiarovku vytiahnutím zkonektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte objímku žiarovky do krytu reflektora a tlačte ju smerom
dopredu, kým sa nezaistí.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predné hmlové svetlá
Žiarovky sú prístupné zo spodnej strany vozidla.
1. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ju z krytu reflektora.
2. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do krytu reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Zadné svetlá V závislosti od verzie sú zadné a
brzdové svetlá svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť
v servise.
Zostava svetla v karosérii
Odpojenie zostavy svetla
1. Odskrutkujte dve skrutky pridržiavajúce zostavu svetla.

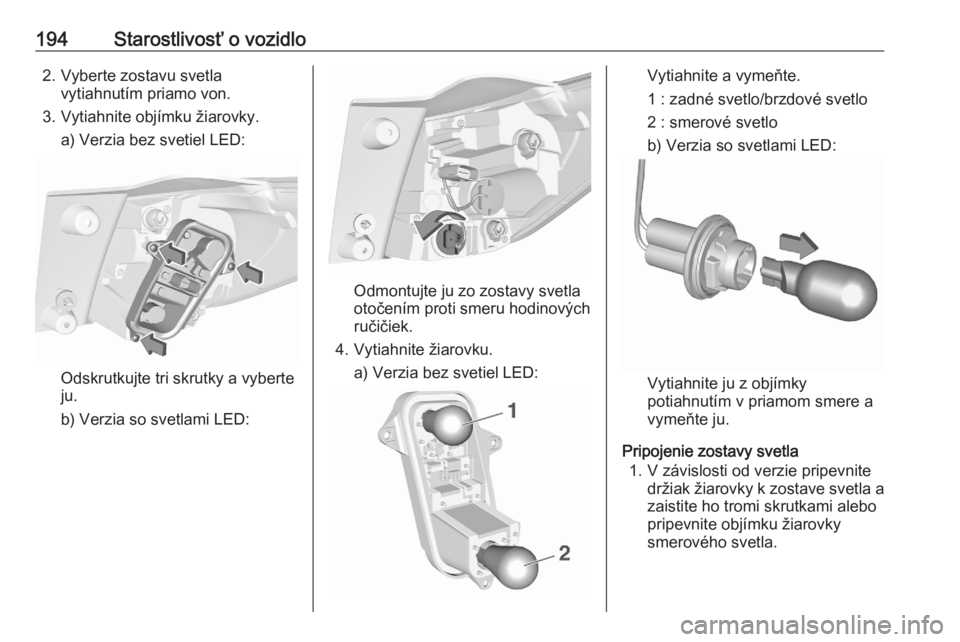

194Starostlivosť o vozidlo2. Vyberte zostavu svetlavytiahnutím priamo von.
3. Vytiahnite objímku žiarovky. a) Verzia bez svetiel LED:
Odskrutkujte tri skrutky a vyberte
ju.
b) Verzia so svetlami LED:
Odmontujte ju zo zostavy svetla
otočením proti smeru hodinových
ručičiek.
4. Vytiahnite žiarovku. a) Verzia bez svetiel LED:
Vytiahnite a vymeňte.
1 : zadné svetlo/brzdové svetlo
2 : smerové svetlo
b) Verzia so svetlami LED:
Vytiahnite ju z objímky
potiahnutím v priamom smere a
vymeňte ju.
Pripojenie zostavy svetla 1. V závislosti od verzie pripevnite držiak žiarovky k zostave svetla azaistite ho tromi skrutkami alebo
pripevnite objímku žiarovky
smerového svetla.

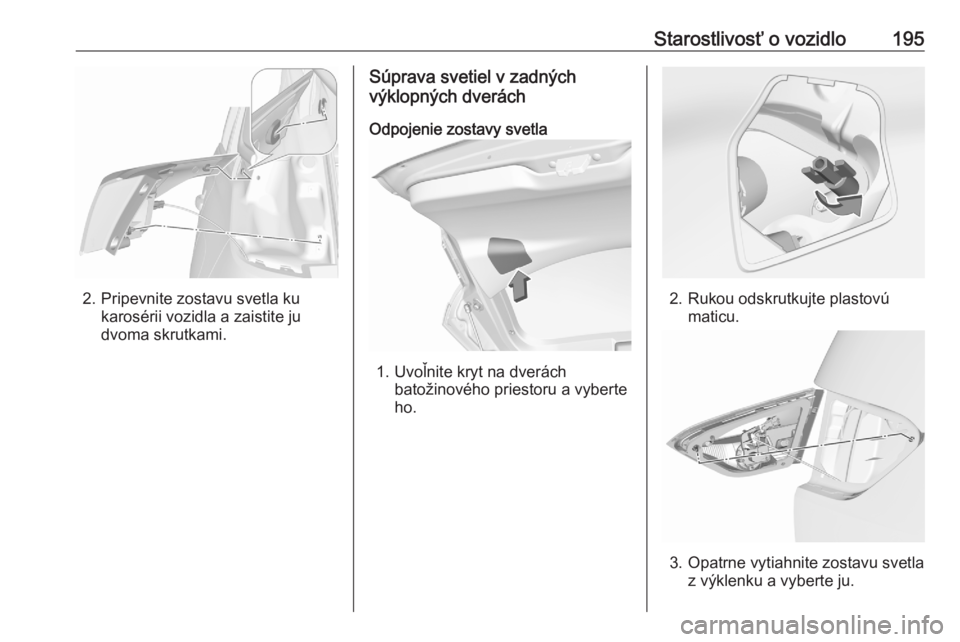

Starostlivosť o vozidlo195
2. Pripevnite zostavu svetla kukarosérii vozidla a zaistite ju
dvoma skrutkami.
Súprava svetiel v zadných
výklopných dverách
Odpojenie zostavy svetla
1. Uvoľnite kryt na dverách batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.

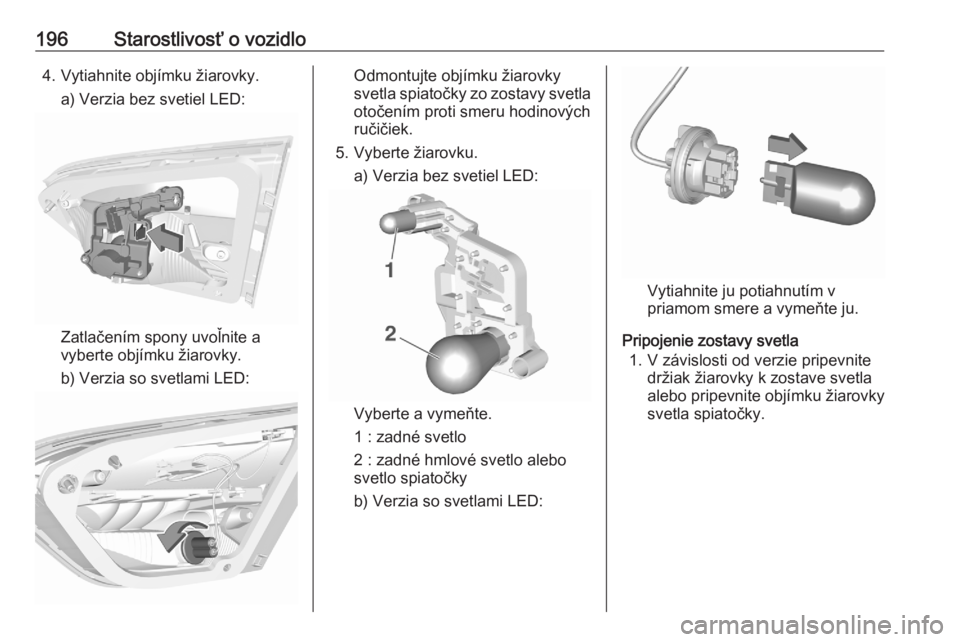

196Starostlivosť o vozidlo4. Vytiahnite objímku žiarovky.a) Verzia bez svetiel LED:
Zatlačením spony uvoľnite a
vyberte objímku žiarovky.
b) Verzia so svetlami LED:
Odmontujte objímku žiarovky
svetla spiatočky zo zostavy svetla
otočením proti smeru hodinových
ručičiek.
5. Vyberte žiarovku. a) Verzia bez svetiel LED:
Vyberte a vymeňte.
1 : zadné svetlo
2 : zadné hmlové svetlo alebo
svetlo spiatočky
b) Verzia so svetlami LED:
Vytiahnite ju potiahnutím v
priamom smere a vymeňte ju.
Pripojenie zostavy svetla 1. V závislosti od verzie pripevnite držiak žiarovky k zostave svetla
alebo pripevnite objímku žiarovky
svetla spiatočky.

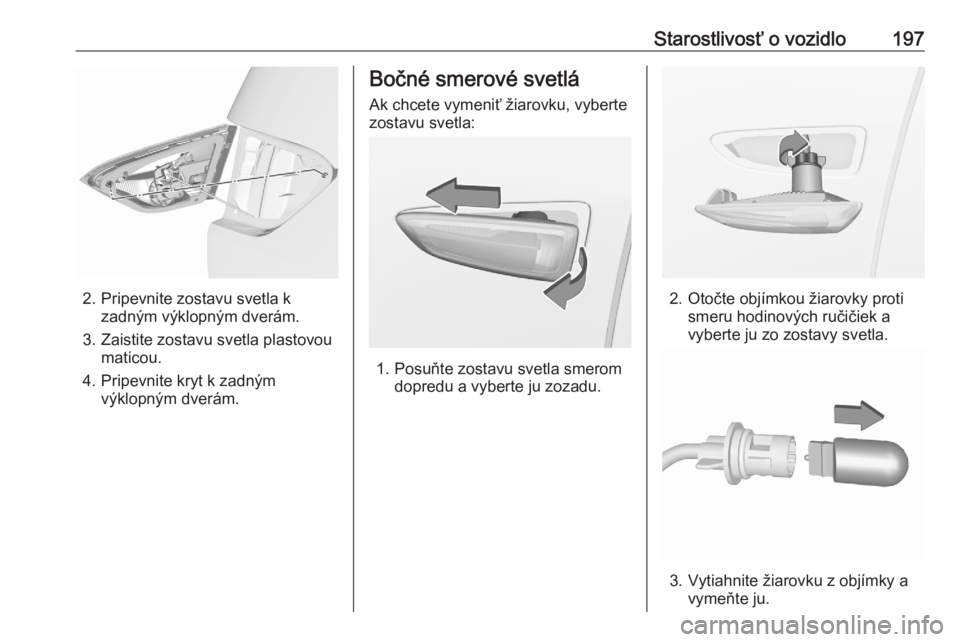

Starostlivosť o vozidlo197
2. Pripevnite zostavu svetla kzadným výklopným dverám.
3. Zaistite zostavu svetla plastovou maticou.
4. Pripevnite kryt k zadným výklopným dverám.
Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
zostavu svetla:
1. Posuňte zostavu svetla smerom dopredu a vyberte ju zozadu.
2. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju zo zostavy svetla.
3. Vytiahnite žiarovku z objímky a vymeňte ju.

198Starostlivosť o vozidlo4. Vložte objímku a otočte ňou vsmere hodinových ručičiek.
5. Vložte ľavý koniec zostavy svetla,
posuňte svetlo doľava a vložte
pravý koniec.

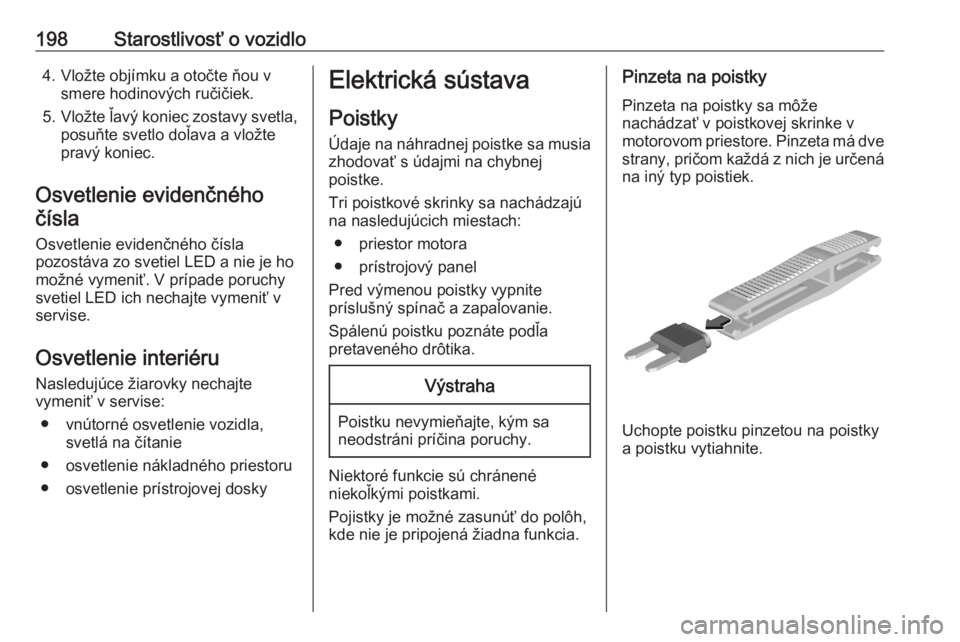

Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru
Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej doskyElektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Tri poistkové skrinky sa nachádzajú
na nasledujúcich miestach:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená na iný typ poistiek.
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
