Page 221 of 285

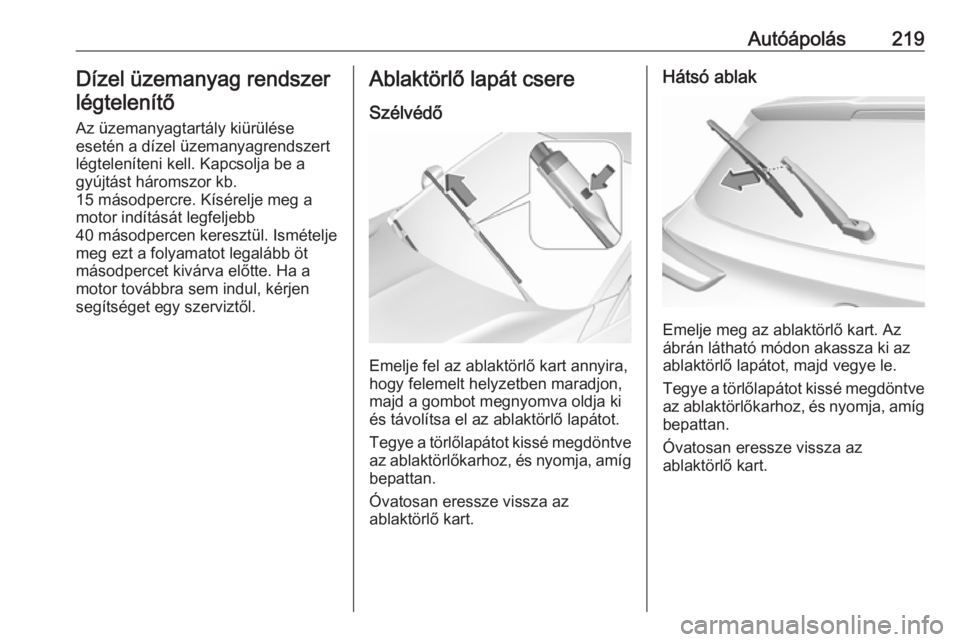

Autóápolás219Dízel üzemanyag rendszerlégtelenítő
Az üzemanyagtartály kiürülése
esetén a dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a
motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg ezt a folyamatot legalább öt
másodpercet kivárva előtte. Ha a
motor továbbra sem indul, kérjen
segítséget egy szerviztől.Ablaktörlő lapát csere
Szélvédő
Emelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki
és távolítsa el az ablaktörlő lapátot.
Tegye a törlőlapátot kissé megdöntve az ablaktörlőkarhoz, és nyomja, amíg
bepattan.
Óvatosan eressze vissza az
ablaktörlő kart.
Hátsó ablak
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Tegye a törlőlapátot kissé megdöntve az ablaktörlőkarhoz, és nyomja, amíg
bepattan.
Óvatosan eressze vissza az
ablaktörlő kart.
Page 222 of 285

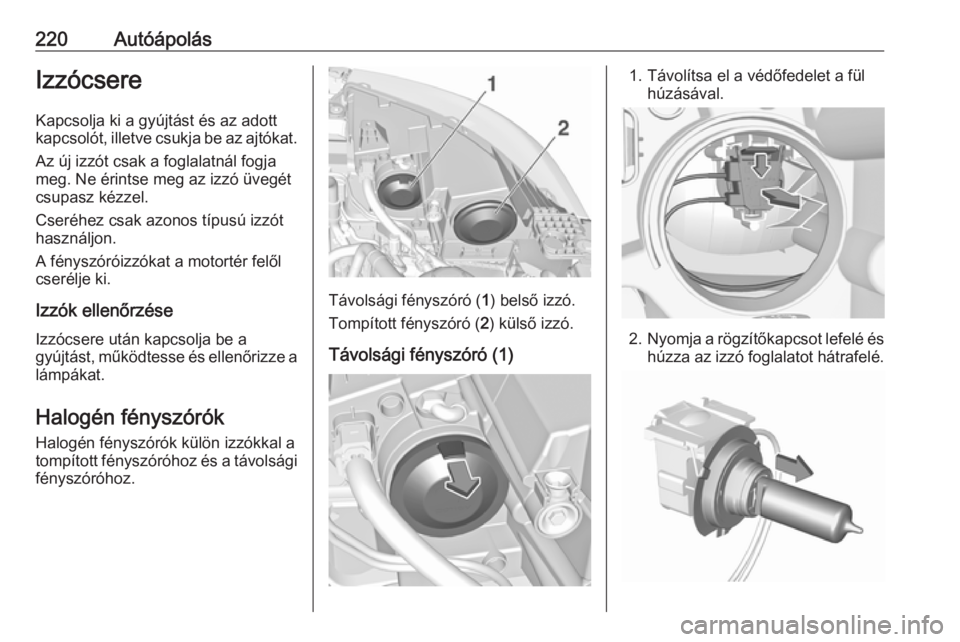

220AutóápolásIzzócsereKapcsolja ki a gyújtást és az adott
kapcsolót, illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése
Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a lámpákat.
Halogén fényszórók
Halogén fényszórók külön izzókkal a tompított fényszóróhoz és a távolsági fényszóróhoz.
Távolsági fényszóró ( 1) belső izzó.
Tompított fényszóró ( 2) külső izzó.
Távolsági fényszóró (1)
1. Távolítsa el a védőfedelet a fül húzásával.
2.Nyomja a rögzítőkapcsot lefelé és
húzza az izzó foglalatot hátrafelé.
Page 223 of 285

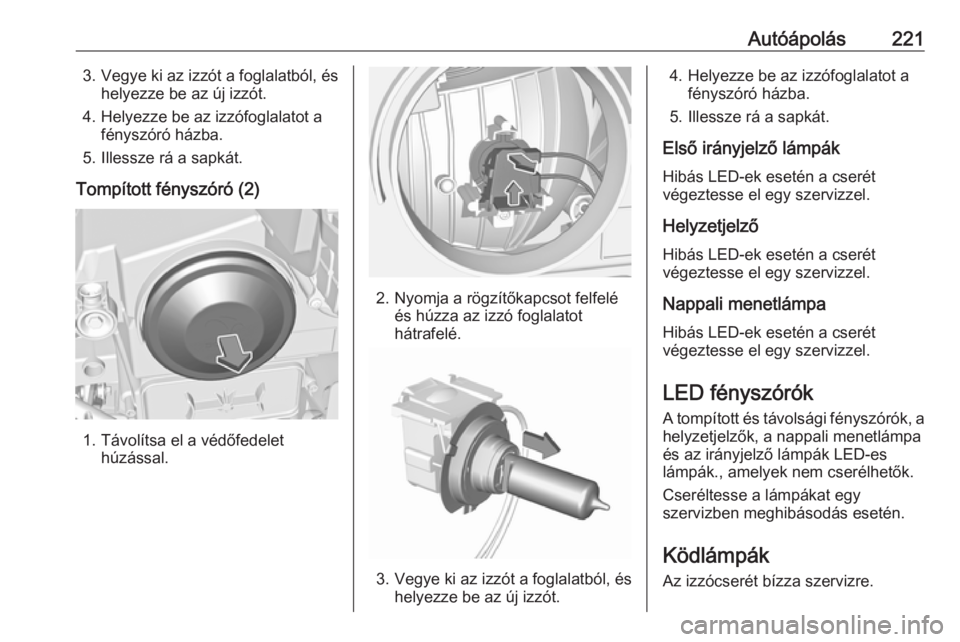

Autóápolás2213. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzófoglalatot a fényszóró házba.
5. Illessze rá a sapkát.
Tompított fényszóró (2)
1. Távolítsa el a védőfedelet húzással.
2. Nyomja a rögzítőkapcsot felfelé és húzza az izzó foglalatothátrafelé.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot afényszóró házba.
5. Illessze rá a sapkát.
Első irányjelző lámpák Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Helyzetjelző
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Nappali menetlámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
LED fényszórók A tompított és távolsági fényszórók, a
helyzetjelzők, a nappali menetlámpa
és az irányjelző lámpák LED-es
lámpák., amelyek nem cserélhetők.
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.
Ködlámpák Az izzócserét bízza szervizre.
Page 224 of 285

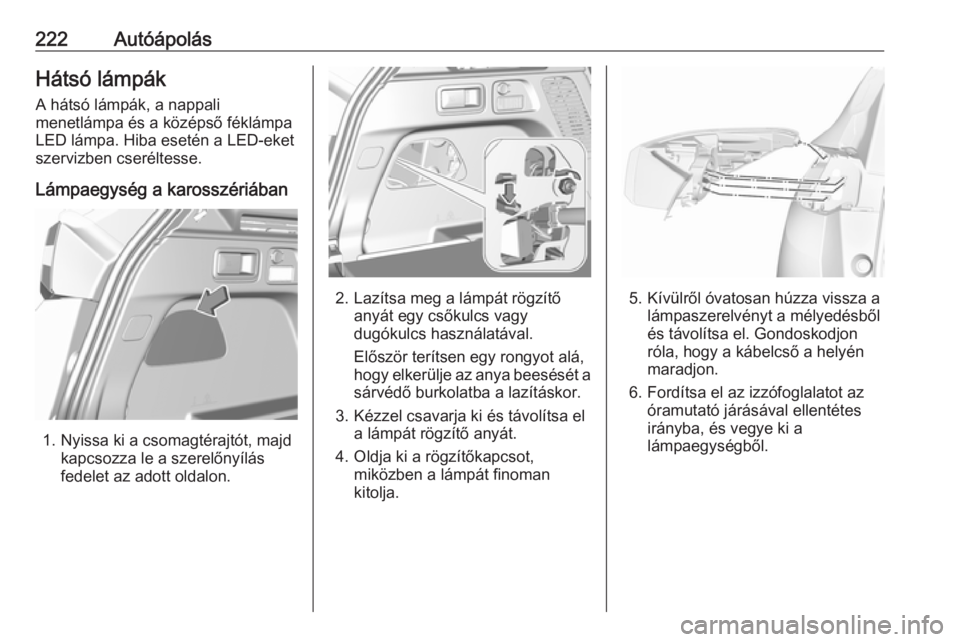

222AutóápolásHátsó lámpák
A hátsó lámpák, a nappali
menetlámpa és a középső féklámpa
LED lámpa. Hiba esetén a LED-eket
szervizben cseréltesse.
Lámpaegység a karosszériában
1. Nyissa ki a csomagtérajtót, majd kapcsozza le a szerelőnyílás
fedelet az adott oldalon.
2. Lazítsa meg a lámpát rögzítő anyát egy csőkulcs vagy
dugókulcs használatával.
Először terítsen egy rongyot alá,
hogy elkerülje az anya beesését a sárvédő burkolatba a lazításkor.
3. Kézzel csavarja ki és távolítsa el a lámpát rögzítő anyát.
4. Oldja ki a rögzítőkapcsot, miközben a lámpát finoman
kitolja.5. Kívülről óvatosan húzza vissza a lámpaszerelvényt a mélyedésből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
6. Fordítsa el az izzófoglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpaegységből.
Page 225 of 285

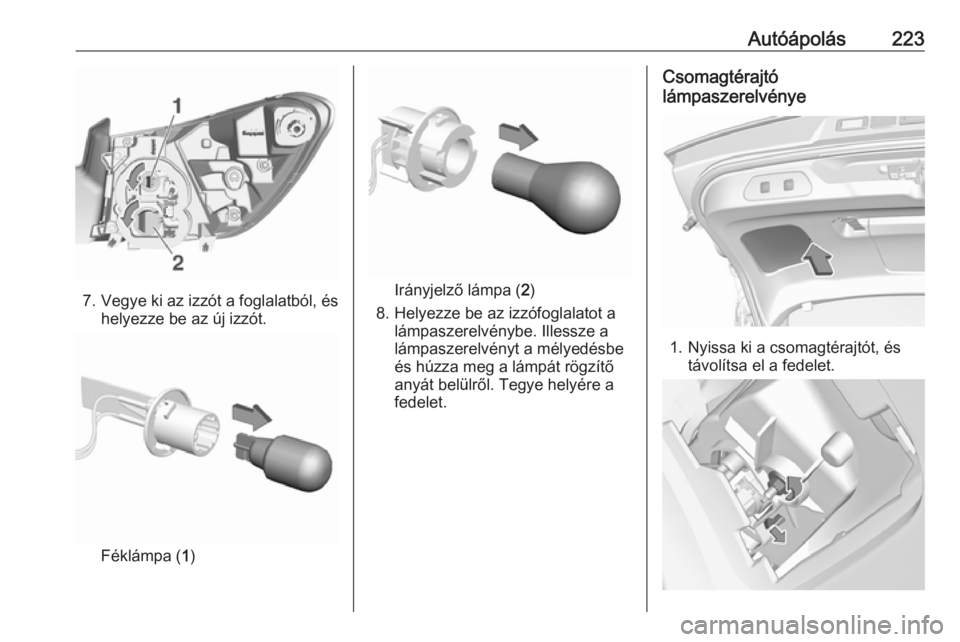

Autóápolás223
7. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
Féklámpa ( 1)
Irányjelző lámpa ( 2)
8. Helyezze be az izzófoglalatot a lámpaszerelvénybe. Illessze a
lámpaszerelvényt a mélyedésbe
és húzza meg a lámpát rögzítő
anyát belülről. Tegye helyére a
fedelet.
Csomagtérajtó
lámpaszerelvénye
1. Nyissa ki a csomagtérajtót, és távolítsa el a fedelet.
Page 226 of 285

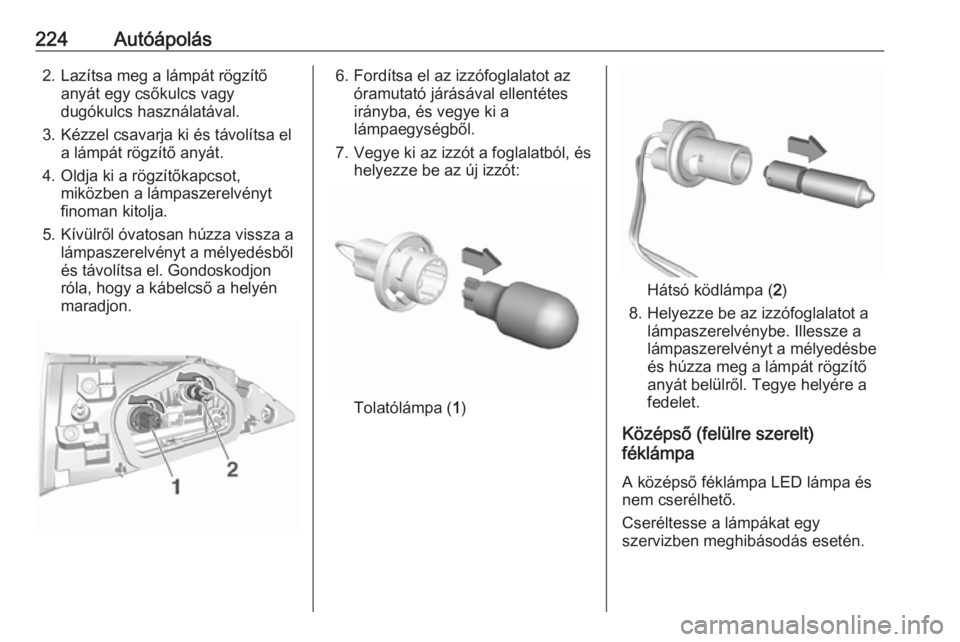

224Autóápolás2. Lazítsa meg a lámpát rögzítőanyát egy csőkulcs vagy
dugókulcs használatával.
3. Kézzel csavarja ki és távolítsa el a lámpát rögzítő anyát.
4. Oldja ki a rögzítőkapcsot, miközben a lámpaszerelvényt
finoman kitolja.
5. Kívülről óvatosan húzza vissza a lámpaszerelvényt a mélyedésből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.6. Fordítsa el az izzófoglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpaegységből.
7. Vegye ki az izzót a foglalatból, és helyezze be az új izzót:
Tolatólámpa ( 1)
Hátsó ködlámpa ( 2)
8. Helyezze be az izzófoglalatot a lámpaszerelvénybe. Illessze a
lámpaszerelvényt a mélyedésbe
és húzza meg a lámpát rögzítő
anyát belülről. Tegye helyére a
fedelet.
Középső (felülre szerelt)
féklámpa
A középső féklámpa LED lámpa és
nem cserélhető.
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.
Page 227 of 285

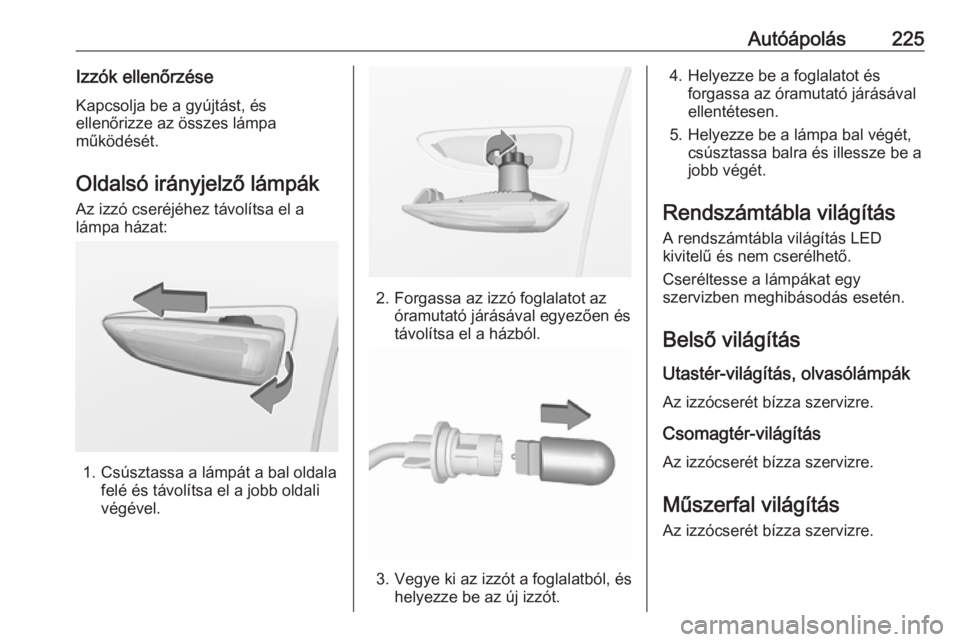

Autóápolás225Izzók ellenőrzéseKapcsolja be a gyújtást, és
ellenőrizze az összes lámpa
működését.
Oldalsó irányjelző lámpák Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával egyezően éstávolítsa el a házból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be a foglalatot ésforgassa az óramutató járásávalellentétesen.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
A rendszámtábla világítás LED
kivitelű és nem cserélhető.
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.
Belső világítás Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.
Page 228 of 285

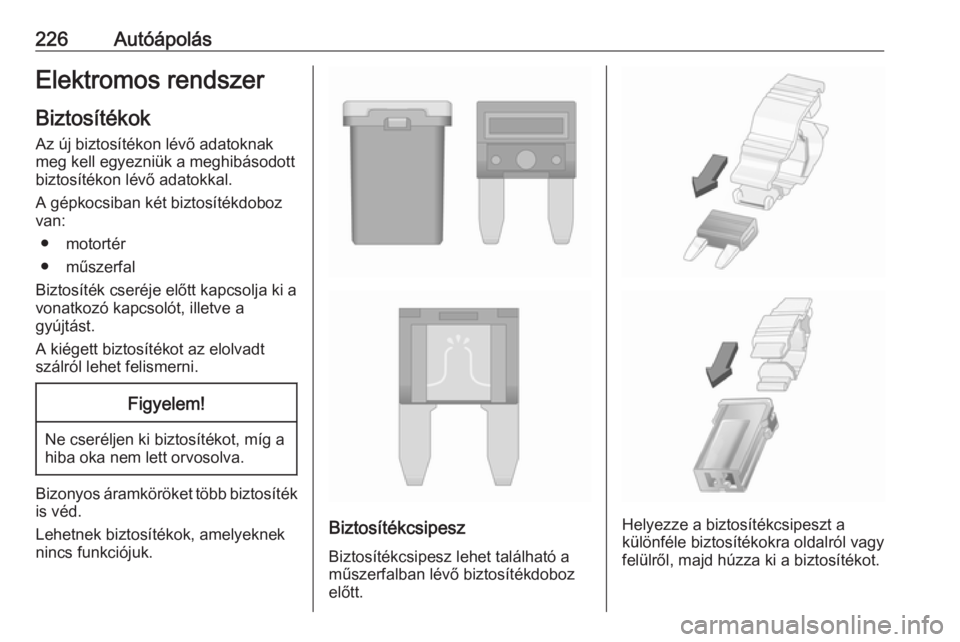

226AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● motortér
● műszerfal
Biztosíték cseréje előtt kapcsolja ki a vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni.Figyelem!
Ne cseréljen ki biztosítékot, míg a
hiba oka nem lett orvosolva.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Biztosítékcsipesz lehet található a
műszerfalban lévő biztosítékdoboz
előtt.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Page 229 of 285

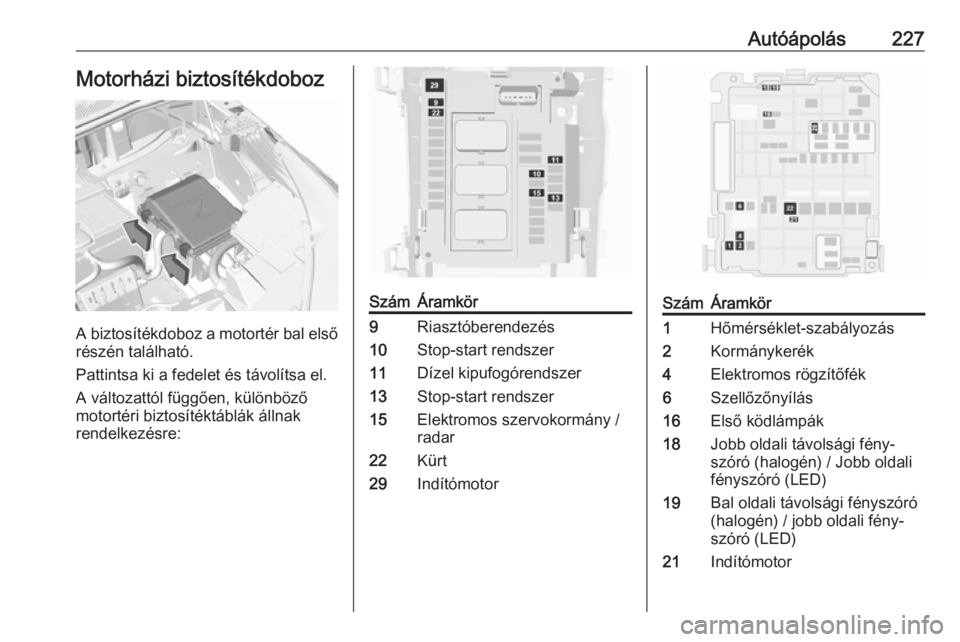

Autóápolás227Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.
A változattól függően, különböző
motortéri biztosítéktáblák állnak
rendelkezésre:
SzámÁramkör9Riasztóberendezés10Stop-start rendszer11Dízel kipufogórendszer13Stop-start rendszer15Elektromos szervokormány /
radar22Kürt29IndítómotorSzámÁramkör1Hőmérséklet-szabályozás2Kormánykerék4Elektromos rögzítőfék6Szellőzőnyílás16Első ködlámpák18Jobb oldali távolsági fény‐
szóró (halogén) / Jobb oldali
fényszóró (LED)19Bal oldali távolsági fényszóró
(halogén) / jobb oldali fény‐
szóró (LED)21Indítómotor
Page 230 of 285

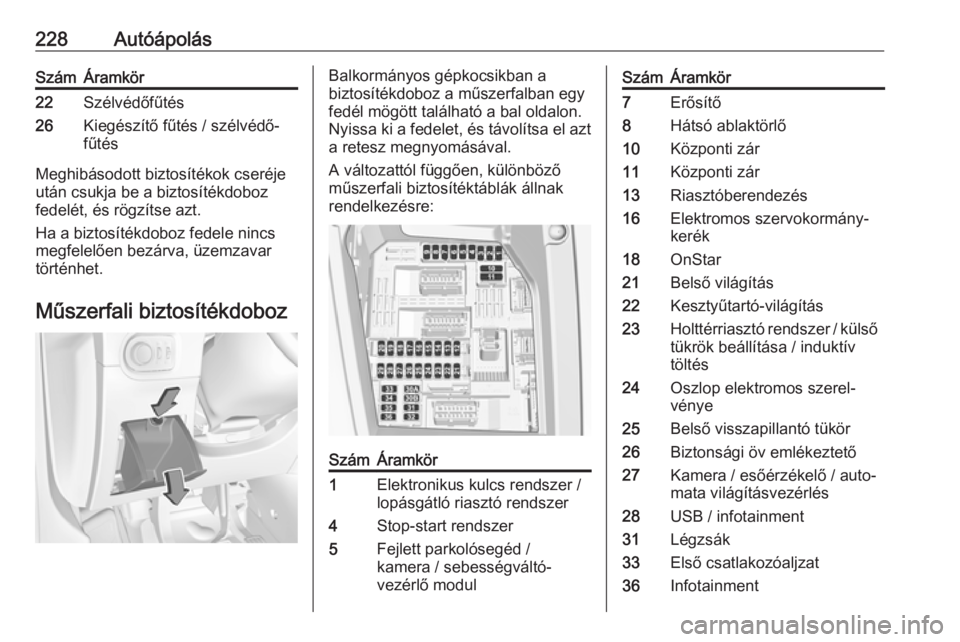

228AutóápolásSzámÁramkör22Szélvédőfűtés26Kiegészítő fűtés / szélvédő‐
fűtés
Meghibásodott biztosítékok cseréje
után csukja be a biztosítékdoboz
fedelét, és rögzítse azt.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban egy
fedél mögött található a bal oldalon.
Nyissa ki a fedelet, és távolítsa el azt a retesz megnyomásával.
A változattól függően, különböző
műszerfali biztosítéktáblák állnak
rendelkezésre:SzámÁramkör1Elektronikus kulcs rendszer /
lopásgátló riasztó rendszer4Stop-start rendszer5Fejlett parkolósegéd /
kamera / sebességváltó-
vezérlő modulSzámÁramkör7Erősítő8Hátsó ablaktörlő10Központi zár11Központi zár13Riasztóberendezés16Elektromos szervokormány‐
kerék18OnStar21Belső világítás22Kesztyűtartó-világítás23Holttérriasztó rendszer / külső
tükrök beállítása / induktív
töltés24Oszlop elektromos szerel‐
vénye25Belső visszapillantó tükör26Biztonsági öv emlékeztető27Kamera / esőérzékelő / auto‐
mata világításvezérlés28USB / infotainment31Légzsák33Első csatlakozóaljzat36Infotainment
