Sõiduki hooldamine209
Pidurivedeliku tase peab olema
märkide OHTLIK ja MAX vahel.
Kui vedelikutase on märgist OHTLIK
madalamal, pöörduge töökotta.
Piduri- ja sidurivedelik 3 242.
Sõiduki aku
Sõiduki aku on hooldusvaba
eeldusel, et sõiduviis võimaldab aku
piisavat laadimist. Lühikesed sõidud ja sagedased mootori käivitused
võivad aku tühjendada. Vältida
ebavajalike elektritarvitite kasutamist.
Akud ei kuulu olmejäätmete hulka. Akud tuleb viia patareide
kogumiskohta.
Sõiduki seismajätmine rohkem kui
neljaks nädalaks võib põhjustada
sõiduki aku tühjenemise. Ühendada
juhe sõiduki aku negatiivse klemmi
küljest lahti.
Kontrollida, et enne sõiduki aku
ühendamist või lahtiühendamist on
süüde välja lülitatud.
Aku tühjenemise vastane kaitse
3 124.
Sõiduki aku vahetamine Märkus
Käesolevas jaotises toodud juhiste
eiramine võib põhjustada peatumis-/ käivitamissüsteemi ajutise
väljalülitamise või häireid selle töös.
Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
tuulutusava, tuleb see sulgeda
korgiga ja avada miinusklemmi juures
olev tuulutusava.
Tagage, et aku vahetatakse alati
sama tüüpi aku vastu.
Sõiduki aku tuleb lasta vahetada
töökojas.
Peatamis-käivitussüsteem 3 142.
Sõiduki aku laadimine9 Hoiatus
Peatumis-/käivitamissüsteemiga
sõiduki puhul veenduge aku
laadimisel, et laadimispotentsiaal
ei oleks suurem kui 14,6 V. Muidu
võib see sõiduki akut kahjustada.
Käivitamine teiselt akult 3 234.

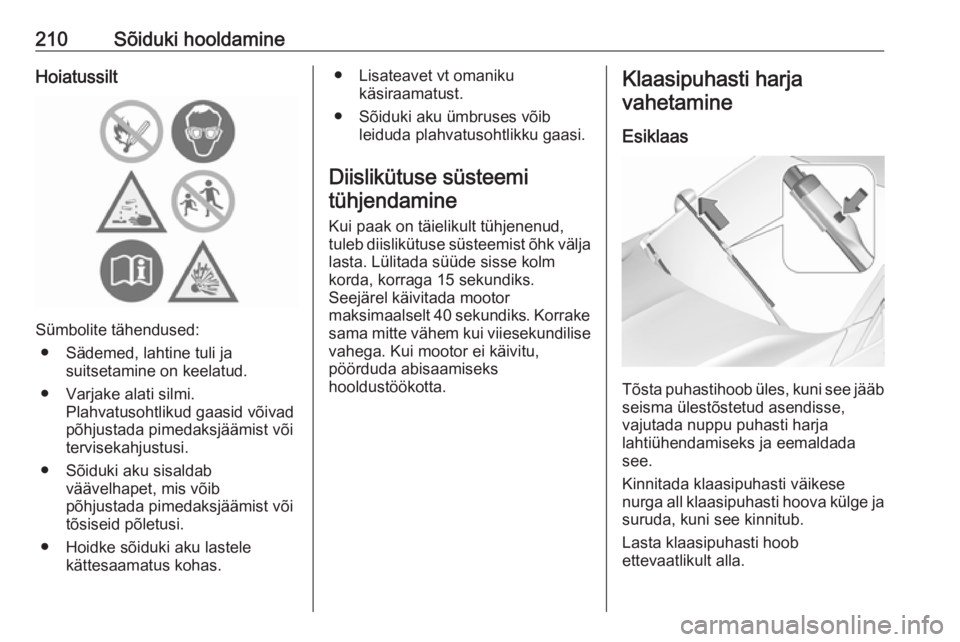

210Sõiduki hooldamineHoiatussilt
Sümbolite tähendused:● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Lisateavet vt omanikukäsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.
Diislikütuse süsteemi tühjendamine
Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitada süüde sisse kolm
korda, korraga 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrake sama mitte vähem kui viiesekundilise
vahega. Kui mootor ei käivitu,
pöörduda abisaamiseks
hooldustöökotta.Klaasipuhasti harja
vahetamine
Esiklaas
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti väikese
nurga all klaasipuhasti hoova külge ja
suruda, kuni see kinnitub.
Lasta klaasipuhasti hoob
ettevaatlikult alla.

Sõiduki hooldamine211Tagaaken
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel, ja võtta see ära.
Kinnitada klaasipuhasti väikese
nurga all klaasipuhasti hoova külge ja
suruda, kuni see kinnitub.
Lasta klaasipuhasti hoob
ettevaatlikult alla.
Lambi vahetamine
Lülitada välja süüde välja; lülitada
välja vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Sisemine kaugtule ( 1) pirn.
Välimine lähitule ( 2) pirn.
Kaugtuled (1)

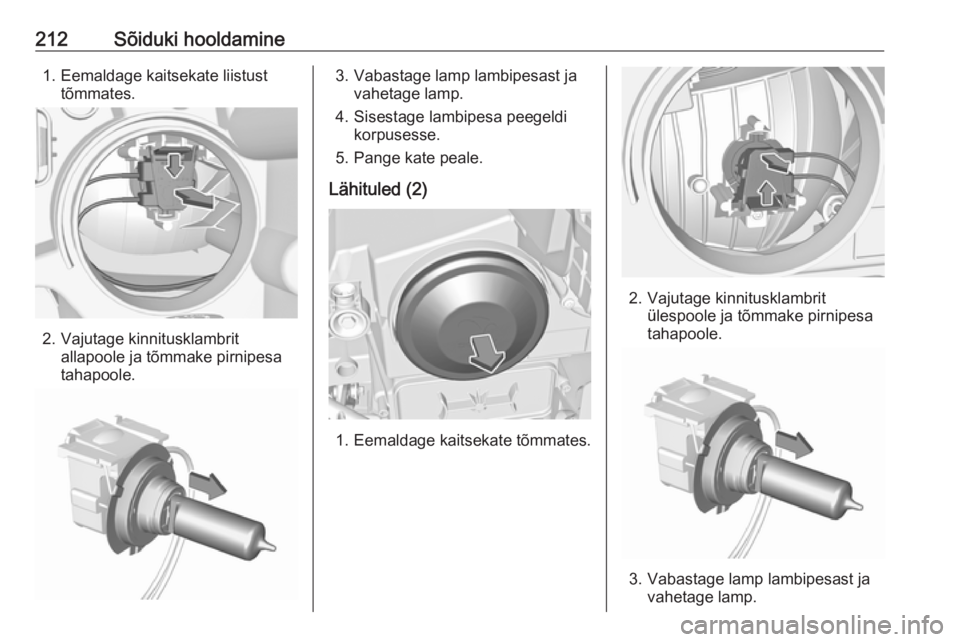

212Sõiduki hooldamine1. Eemaldage kaitsekate liistusttõmmates.
2. Vajutage kinnitusklambrit allapoole ja tõmmake pirnipesa
tahapoole.
3. Vabastage lamp lambipesast ja vahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Lähituled (2)
1. Eemaldage kaitsekate tõmmates.
2. Vajutage kinnitusklambrit ülespoole ja tõmmake pirnipesa
tahapoole.
3. Vabastage lamp lambipesast ja vahetage lamp.

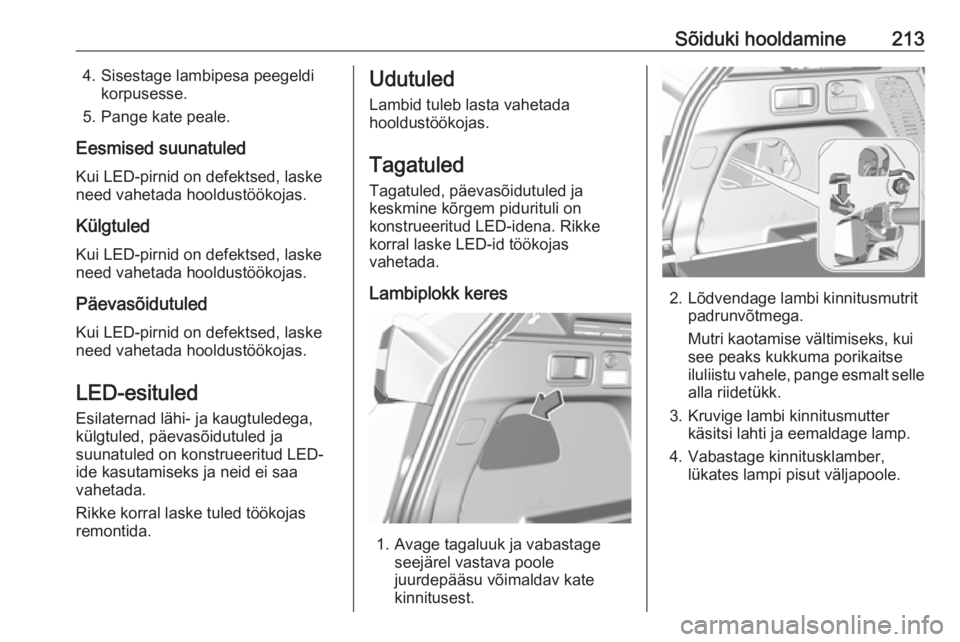

Sõiduki hooldamine2134. Sisestage lambipesa peegeldikorpusesse.
5. Pange kate peale.
Eesmised suunatuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Külgtuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledega,
külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.Udutuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Tagatuled Tagatuled, päevasõidutuled ja
keskmine kõrgem pidurituli on
konstrueeritud LED-idena. Rikke
korral laske LED-id töökojas
vahetada.
Lambiplokk keres
1. Avage tagaluuk ja vabastage seejärel vastava poole
juurdepääsu võimaldav kate
kinnitusest.
2. Lõdvendage lambi kinnitusmutrit padrunvõtmega.
Mutri kaotamise vältimiseks, kui see peaks kukkuma porikaitse
iluliistu vahele, pange esmalt selle
alla riidetükk.
3. Kruvige lambi kinnitusmutter käsitsi lahti ja eemaldage lamp.
4. Vabastage kinnitusklamber, lükates lampi pisut väljapoole.

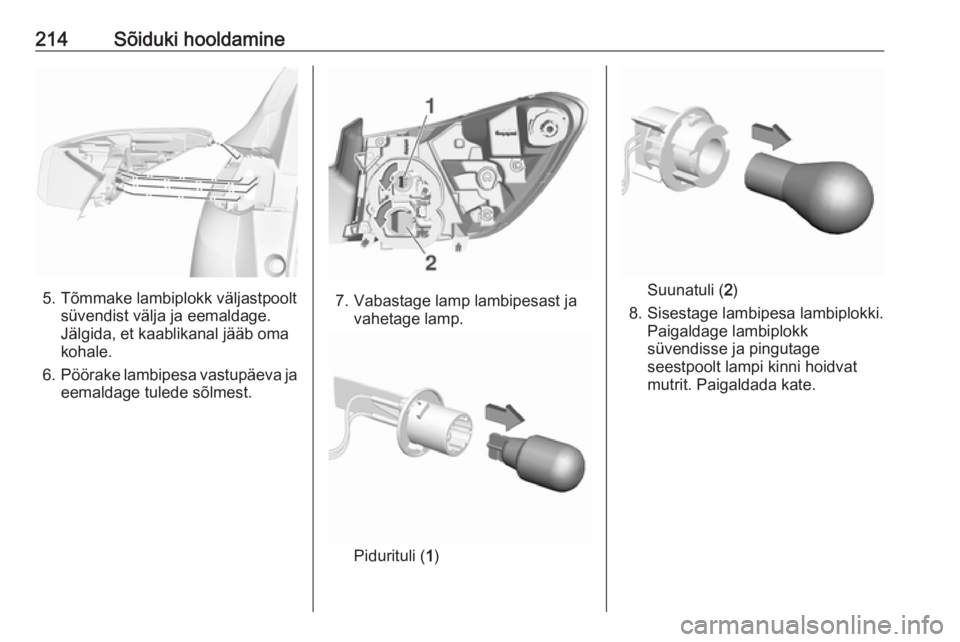

214Sõiduki hooldamine
5. Tõmmake lambiplokk väljastpooltsüvendist välja ja eemaldage.
Jälgida, et kaablikanal jääb oma
kohale.
6. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.7. Vabastage lamp lambipesast ja vahetage lamp.
Pidurituli ( 1)
Suunatuli ( 2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.

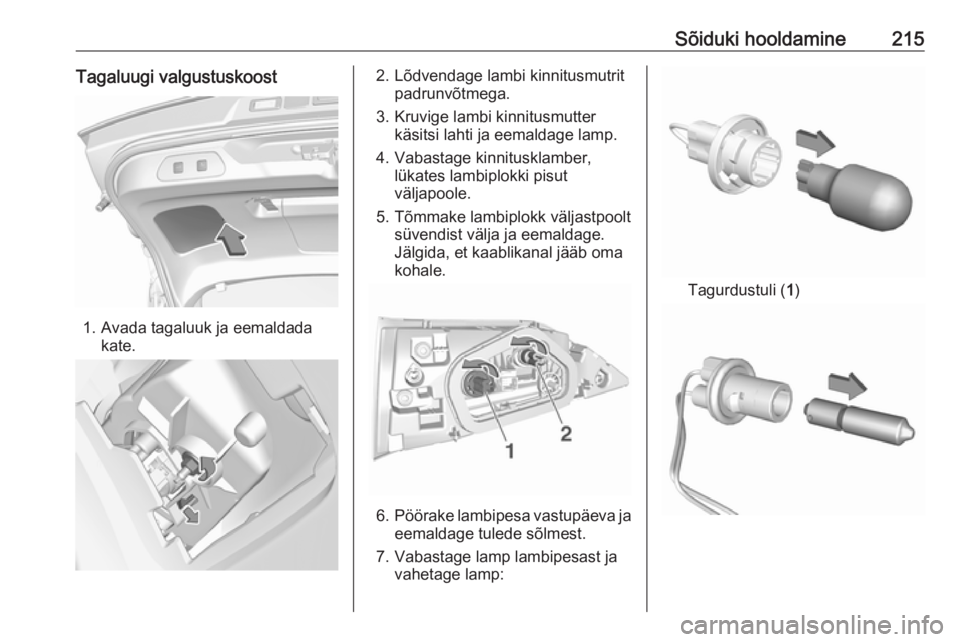

Sõiduki hooldamine215Tagaluugi valgustuskoost
1. Avada tagaluuk ja eemaldadakate.
2. Lõdvendage lambi kinnitusmutritpadrunvõtmega.
3. Kruvige lambi kinnitusmutter käsitsi lahti ja eemaldage lamp.
4. Vabastage kinnitusklamber, lükates lambiplokki pisut
väljapoole.
5. Tõmmake lambiplokk väljastpoolt süvendist välja ja eemaldage.
Jälgida, et kaablikanal jääb oma
kohale.
6. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
7. Vabastage lamp lambipesast ja vahetage lamp:
Tagurdustuli ( 1)

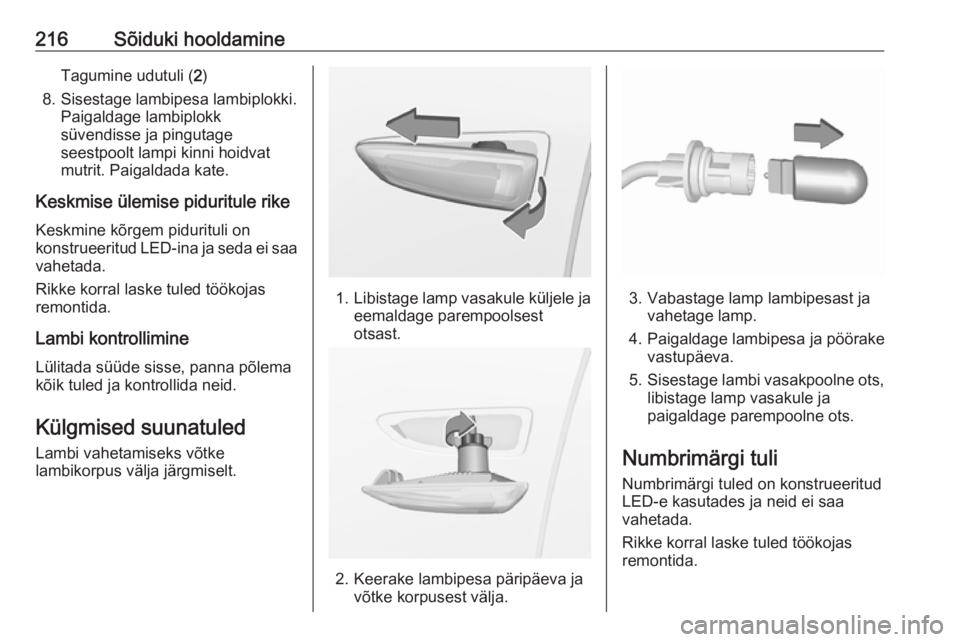

216Sõiduki hooldamineTagumine udutuli (2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.
Keskmise ülemise piduritule rike
Keskmine kõrgem pidurituli on
konstrueeritud LED-ina ja seda ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Külgmised suunatuled Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa päripäeva ja võtke korpusest välja.
3. Vabastage lamp lambipesast javahetage lamp.
4. Paigaldage lambipesa ja pöörake vastupäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuled on konstrueeritud LED-e kasutades ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.

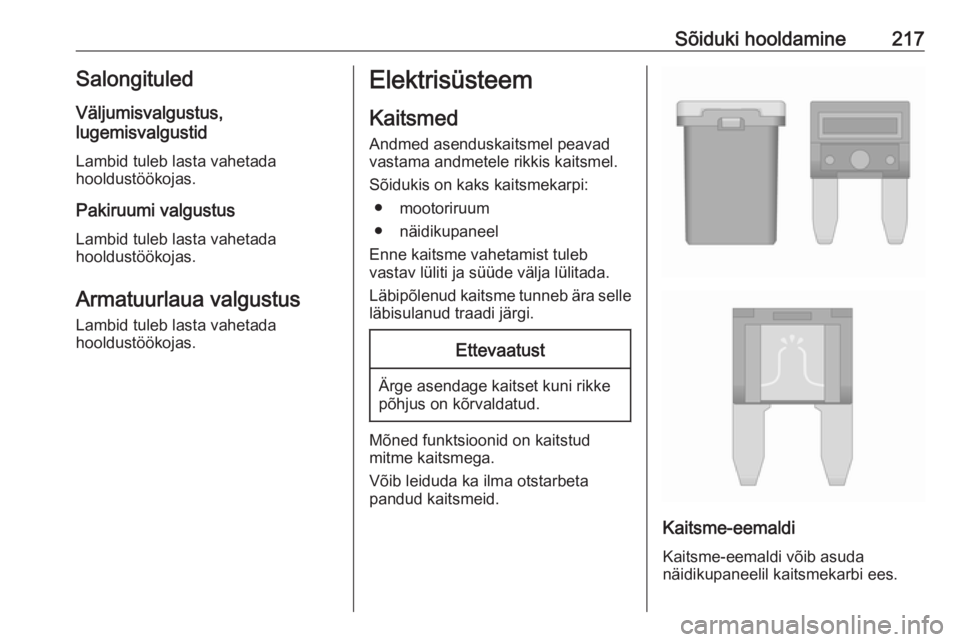

Sõiduki hooldamine217Salongituled
Väljumisvalgustus,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
näidikupaneelil kaitsmekarbi ees.

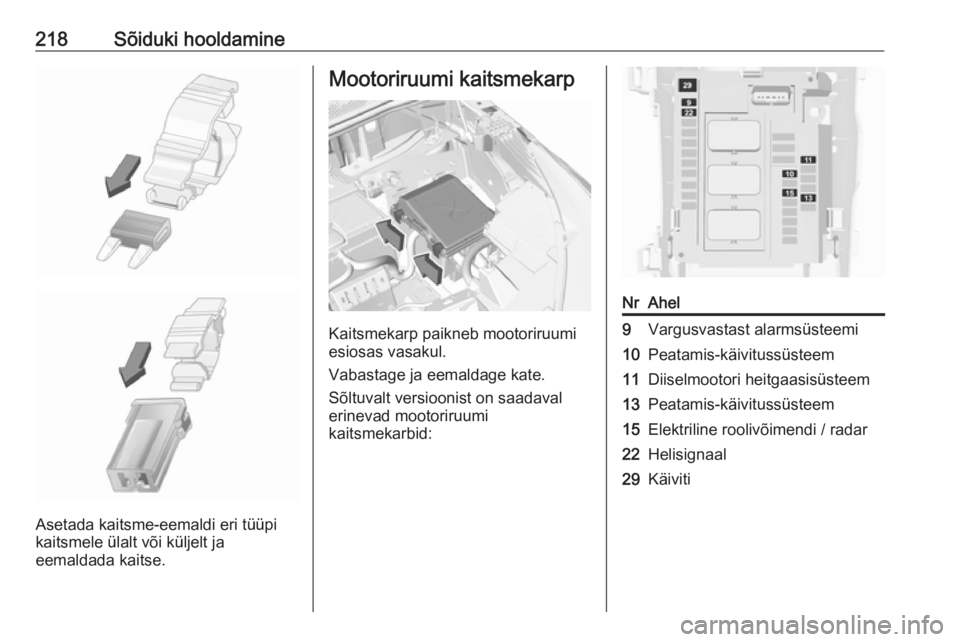

218Sõiduki hooldamine
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
Sõltuvalt versioonist on saadaval
erinevad mootoriruumi
kaitsmekarbid:
NrAhel9Vargusvastast alarmsüsteemi10Peatamis-käivitussüsteem11Diiselmootori heitgaasisüsteem13Peatamis-käivitussüsteem15Elektriline roolivõimendi / radar22Helisignaal29Käiviti
