OPEL GRANDLAND X 2018.5 Omaniku käsiraamat (in Estonian)

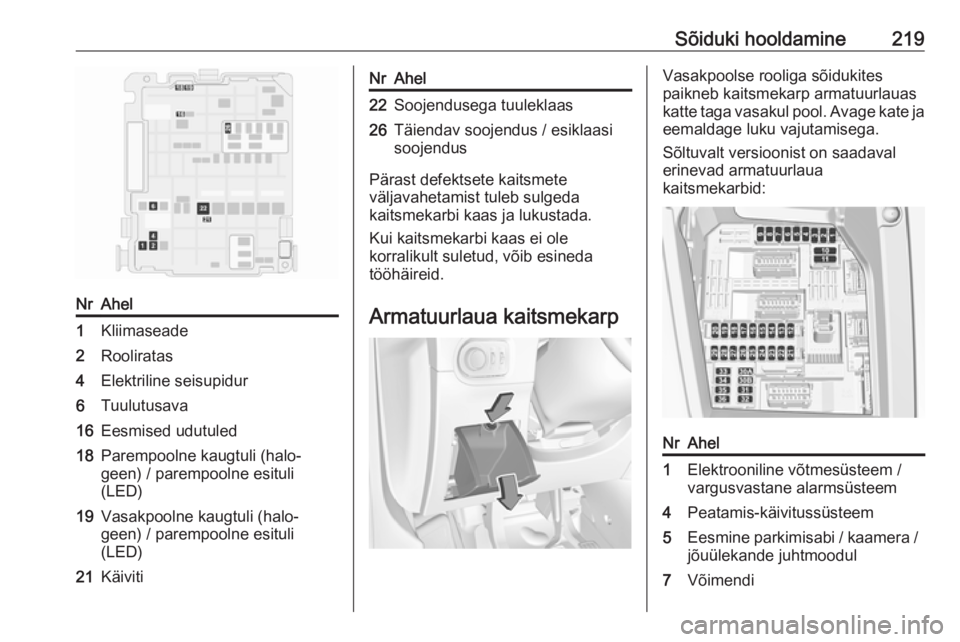

Sõiduki hooldamine219NrAhel1Kliimaseade2Rooliratas4Elektriline seisupidur6Tuulutusava16Eesmised udutuled18Parempoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)19Vasakpoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)21KäivitiNrAhel22Soojendusega tuuleklaas26Täiendav soojendus / esiklaasi
soojendus
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja lukustada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga vasakul pool. Avage kate ja
eemaldage luku vajutamisega.
Sõltuvalt versioonist on saadaval
erinevad armatuurlaua
kaitsmekarbid:NrAhel1Elektrooniline võtmesüsteem /
vargusvastane alarmsüsteem4Peatamis-käivitussüsteem5Eesmine parkimisabi / kaamera / jõuülekande juhtmoodul7Võimendi

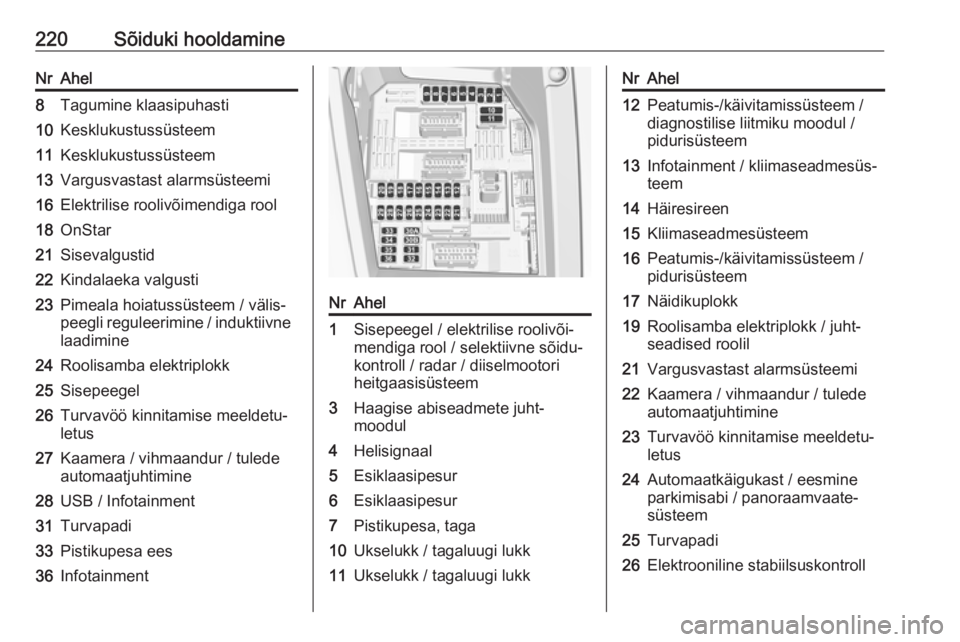

220Sõiduki hooldamineNrAhel8Tagumine klaasipuhasti10Kesklukustussüsteem11Kesklukustussüsteem13Vargusvastast alarmsüsteemi16Elektrilise roolivõimendiga rool18OnStar21Sisevalgustid22Kindalaeka valgusti23Pimeala hoiatussüsteem / välis‐
peegli reguleerimine / induktiivne
laadimine24Roolisamba elektriplokk25Sisepeegel26Turvavöö kinnitamise meeldetu‐
letus27Kaamera / vihmaandur / tulede
automaatjuhtimine28USB / Infotainment31Turvapadi33Pistikupesa ees36InfotainmentNrAhel1Sisepeegel / elektrilise roolivõi‐
mendiga rool / selektiivne sõidu‐
kontroll / radar / diiselmootori
heitgaasisüsteem3Haagise abiseadmete juht‐
moodul4Helisignaal5Esiklaasipesur6Esiklaasipesur7Pistikupesa, taga10Ukselukk / tagaluugi lukk11Ukselukk / tagaluugi lukkNrAhel12Peatumis-/käivitamissüsteem /
diagnostilise liitmiku moodul /
pidurisüsteem13Infotainment / kliimaseadmesüs‐
teem14Häiresireen15Kliimaseadmesüsteem16Peatumis-/käivitamissüsteem /
pidurisüsteem17Näidikuplokk19Roolisamba elektriplokk / juht‐
seadised roolil21Vargusvastast alarmsüsteemi22Kaamera / vihmaandur / tulede
automaatjuhtimine23Turvavöö kinnitamise meeldetu‐
letus24Automaatkäigukast / eesmine
parkimisabi / panoraamvaate‐
süsteem25Turvapadi26Elektrooniline stabiilsuskontroll

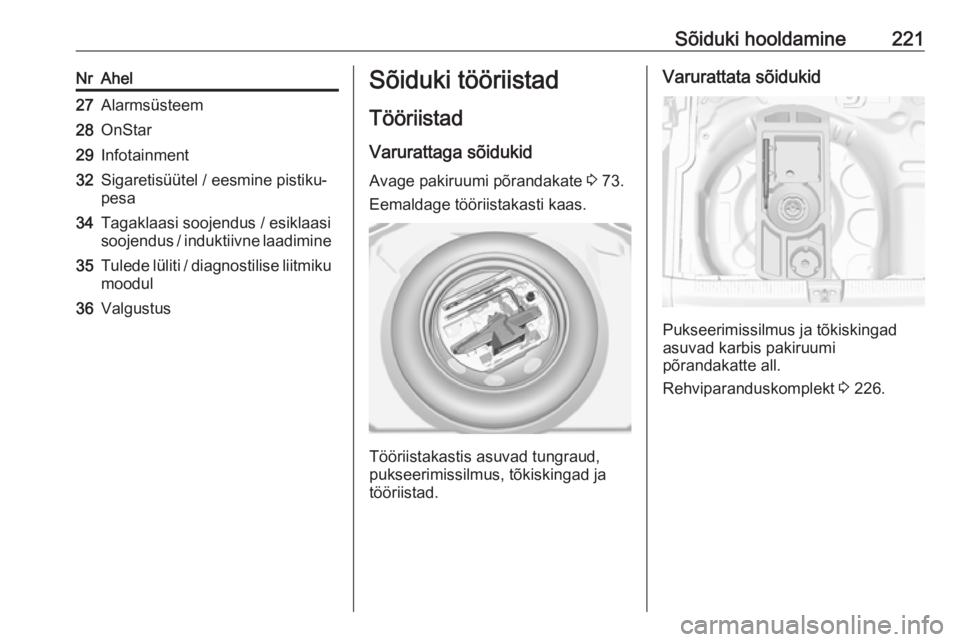

Sõiduki hooldamine221NrAhel27Alarmsüsteem28OnStar29Infotainment32Sigaretisüütel / eesmine pistiku‐
pesa34Tagaklaasi soojendus / esiklaasi
soojendus / induktiivne laadimine35Tulede lüliti / diagnostilise liitmiku
moodul36ValgustusSõiduki tööriistad
Tööriistad
Varurattaga sõidukid
Avage pakiruumi põrandakate 3 73.
Eemaldage tööriistakasti kaas.
Tööriistakastis asuvad tungraud,
pukseerimissilmus, tõkiskingad ja
tööriistad.
Varurattata sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 226.

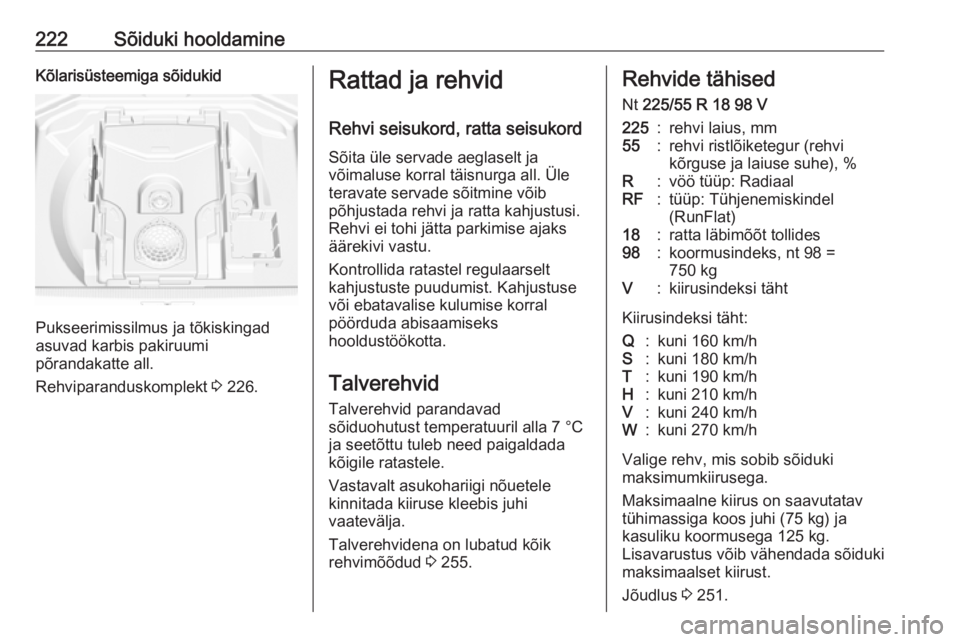

222Sõiduki hooldamineKõlarisüsteemiga sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 226.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 255.Rehvide tähised
Nt 225/55 R 18 98 V225:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)18:ratta läbimõõt tollides98:koormusindeks, nt 98 =
750 kgV:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 251.

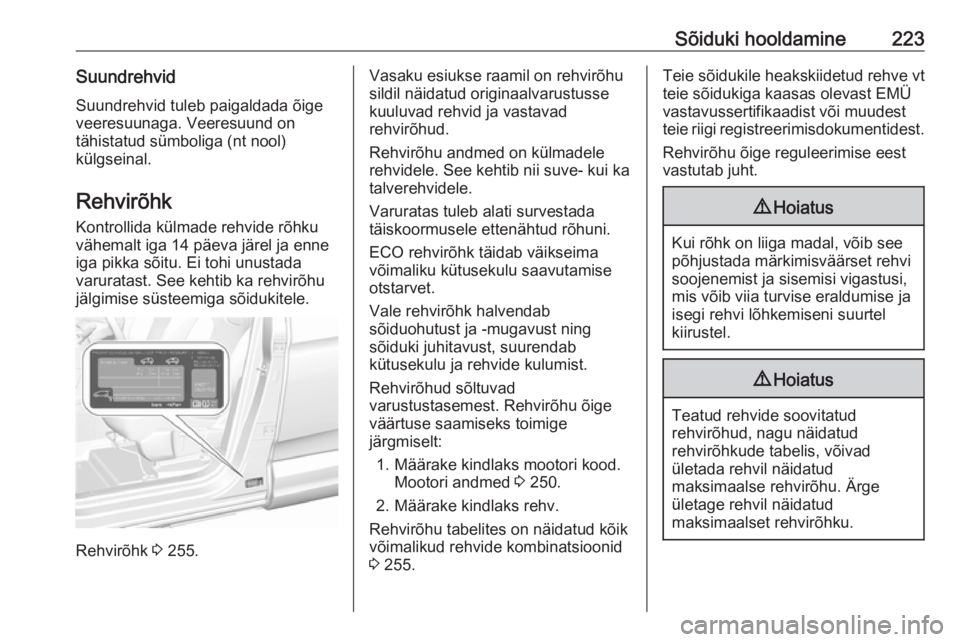

Sõiduki hooldamine223SuundrehvidSuundrehvid tuleb paigaldada õigeveeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 255.
Vasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 250.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 255.Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.

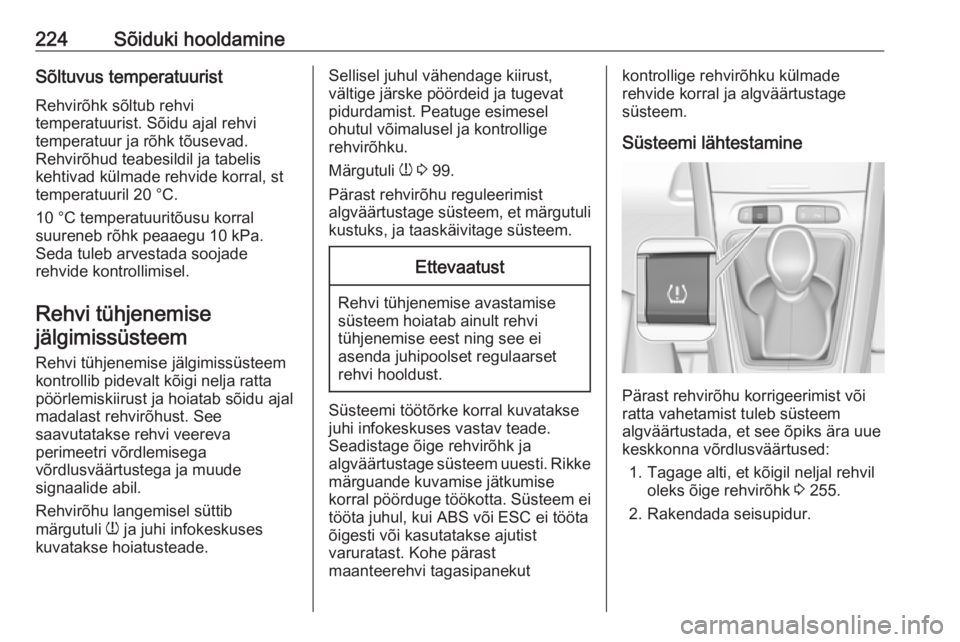

224Sõiduki hooldamineSõltuvus temperatuuristRehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Rehvi tühjenemise jälgimissüsteem
Rehvi tühjenemise jälgimissüsteem
kontrollib pidevalt kõigi nelja ratta
pöörlemiskiirust ja hoiatab sõidu ajal
madalast rehvirõhust. See
saavutatakse rehvi veereva
perimeetri võrdlemisega
võrdlusväärtustega ja muude
signaalide abil.
Rehvirõhu langemisel süttib
märgutuli w ja juhi infokeskuses
kuvatakse hoiatusteade.Sellisel juhul vähendage kiirust,
vältige järske pöördeid ja tugevat
pidurdamist. Peatuge esimesel
ohutul võimalusel ja kontrollige
rehvirõhku.
Märgutuli w 3 99.
Pärast rehvirõhu reguleerimist
algväärtustage süsteem, et märgutuli kustuks, ja taaskäivitage süsteem.Ettevaatust
Rehvi tühjenemise avastamise
süsteem hoiatab ainult rehvi
tühjenemise eest ning see ei
asenda juhipoolset regulaarset
rehvi hooldust.
Süsteemi töötõrke korral kuvatakse
juhi infokeskuses vastav teade.
Seadistage õige rehvirõhk ja
algväärtustage süsteem uuesti. Rikke märguande kuvamise jätkumise
korral pöörduge töökotta. Süsteem ei
tööta juhul, kui ABS või ESC ei tööta
õigesti või kasutatakse ajutist
varuratast. Kohe pärast
maanteerehvi tagasipanekut
kontrollige rehvirõhku külmade
rehvide korral ja algväärtustage
süsteem.
Süsteemi lähtestamine
Pärast rehvirõhu korrigeerimist või
ratta vahetamist tuleb süsteem
algväärtustada, et see õpiks ära uue
keskkonna võrdlusväärtused:
1. Tagage alti, et kõigil neljal rehvil oleks õige rehvirõhk 3 255.
2. Rakendada seisupidur.

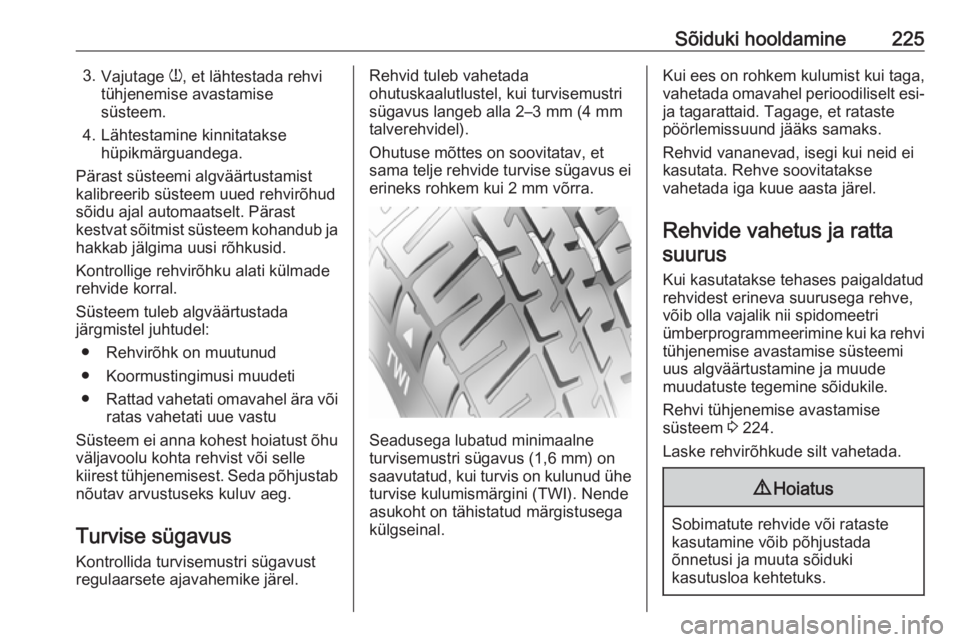

Sõiduki hooldamine2253.Vajutage w, et lähtestada rehvi
tühjenemise avastamise
süsteem.
4. Lähtestamine kinnitatakse hüpikmärguandega.
Pärast süsteemi algväärtustamist
kalibreerib süsteem uued rehvirõhud
sõidu ajal automaatselt. Pärast
kestvat sõitmist süsteem kohandub ja
hakkab jälgima uusi rõhkusid.
Kontrollige rehvirõhku alati külmade
rehvide korral.
Süsteem tuleb algväärtustada
järgmistel juhtudel:
● Rehvirõhk on muutunud
● Koormustingimusi muudeti
● Rattad vahetati omavahel ära või
ratas vahetati uue vastu
Süsteem ei anna kohest hoiatust õhu väljavoolu kohta rehvist või selle
kiirest tühjenemisest. Seda põhjustab
nõutav arvustuseks kuluv aeg.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.Rehvid tuleb vahetada
ohutuskaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
sama telje rehvide turvise sügavus ei
erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada omavahel perioodiliselt esi-
ja tagarattaid. Tagage, et rataste
pöörlemissuund jääks samaks.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga kuue aasta järel.
Rehvide vahetus ja rattasuurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri
ümberprogrammeerimine kui ka rehvi tühjenemise avastamise süsteemi
uus algväärtustamine ja muude
muudatuste tegemine sõidukile.
Rehvi tühjenemise avastamise
süsteem 3 224.
Laske rehvirõhkude silt vahetada.9 Hoiatus
Sobimatute rehvide või rataste
kasutamine võib põhjustada
õnnetusi ja muuta sõiduki
kasutusloa kehtetuks.

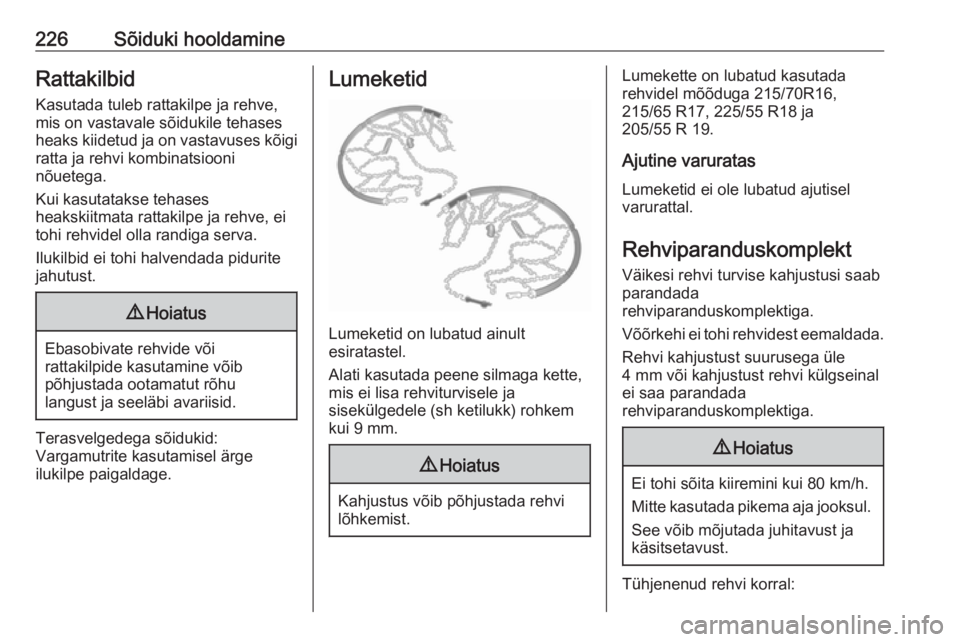

226Sõiduki hooldamineRattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on vastavale sõidukile tehases
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Ilukilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Vargamutrite kasutamisel ärge
ilukilpe paigaldage.
Lumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 9 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumekette on lubatud kasutada
rehvidel mõõduga 215/70R16,
215/65 R17, 225/55 R18 ja
205/55 R 19.
Ajutine varuratas
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada. Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Tühjenenud rehvi korral:

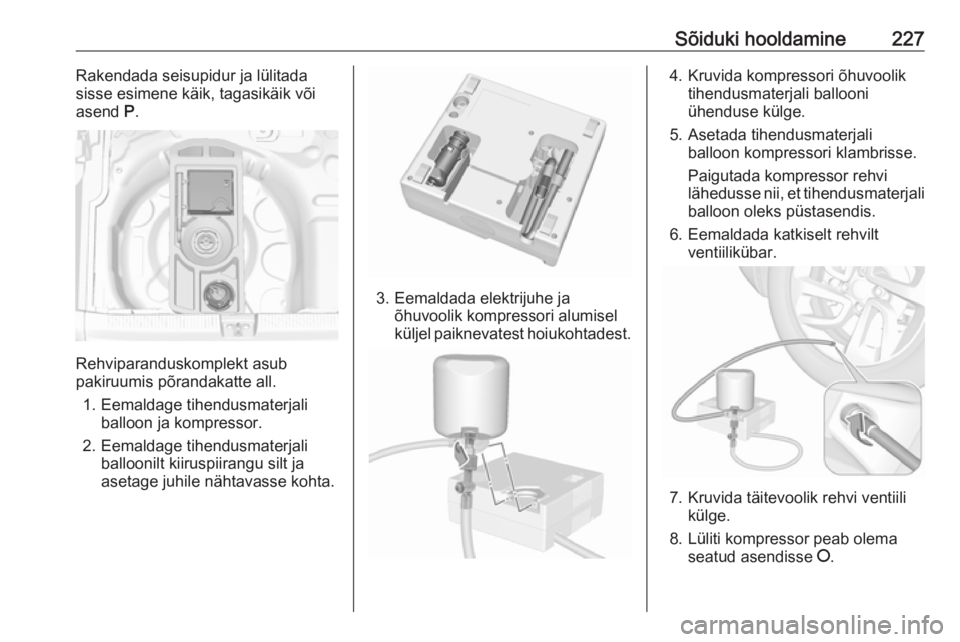

Sõiduki hooldamine227Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt asub
pakiruumis põrandakatte all.
1. Eemaldage tihendusmaterjali balloon ja kompressor.
2. Eemaldage tihendusmaterjali balloonilt kiiruspiirangu silt ja
asetage juhile nähtavasse kohta.
3. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori klambrisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiilikülge.
8. Lüliti kompressor peab olema seatud asendisse J.

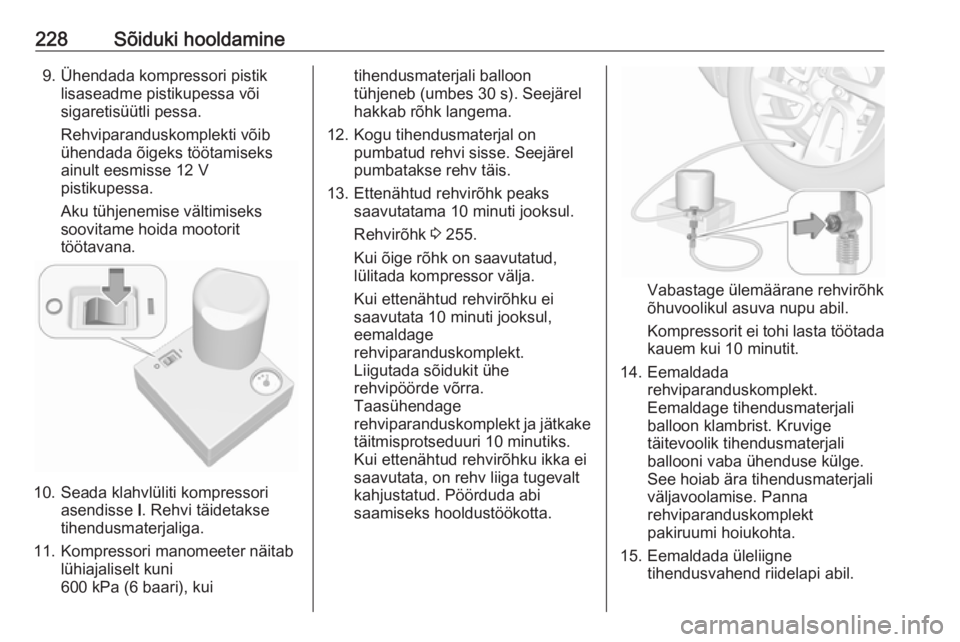

228Sõiduki hooldamine9. Ühendada kompressori pistiklisaseadme pistikupessa või
sigaretisüütli pessa.
Rehviparanduskomplekti võib
ühendada õigeks töötamiseks
ainult eesmisse 12 V
pistikupessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni
600 kPa (6 baari), kui
tihendusmaterjali balloon
tühjeneb (umbes 30 s). Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
pumbatakse rehv täis.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 255.
Kui õige rõhk on saavutatud,
lülitada kompressor välja.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldage
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra.
Taasühendage
rehviparanduskomplekt ja jätkake
täitmisprotseduuri 10 minutiks.
Kui ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda abi
saamiseks hooldustöökotta.
Vabastage ülemäärane rehvirõhk
õhuvoolikul asuva nupu abil.
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt.Eemaldage tihendusmaterjali
balloon klambrist. Kruvige
täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Panna
rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
