Araç bakımı219
Sinyal lambası (2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.

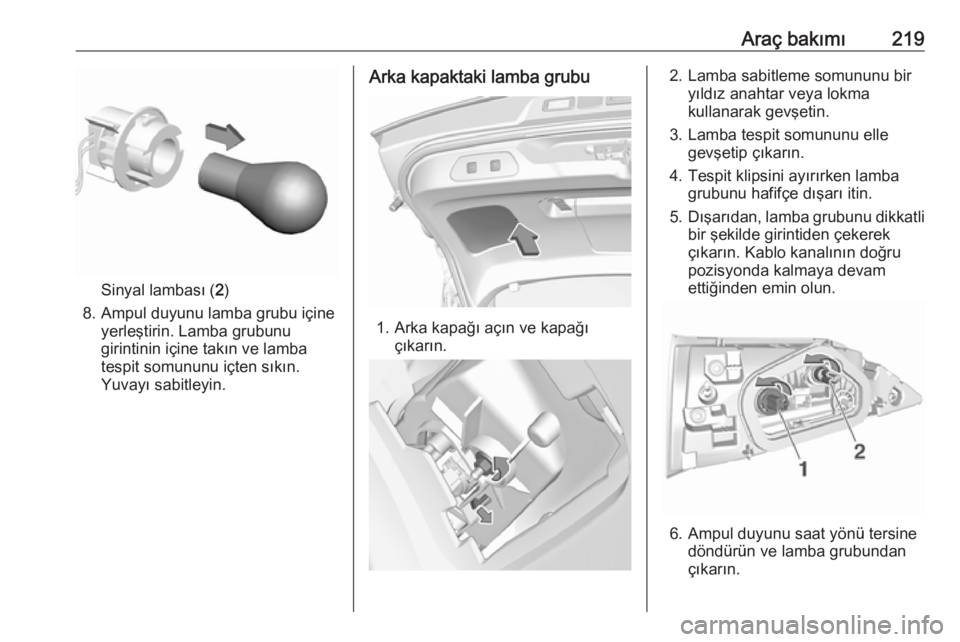

Arka kapaktaki lamba grubu
1. Arka kapağı açın ve kapağı çıkarın.
2. Lamba sabitleme somununu bir yıldız anahtar veya lokma
kullanarak gevşetin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lamba grubunu hafifçe dışarı itin.
5. Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerek
çıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.

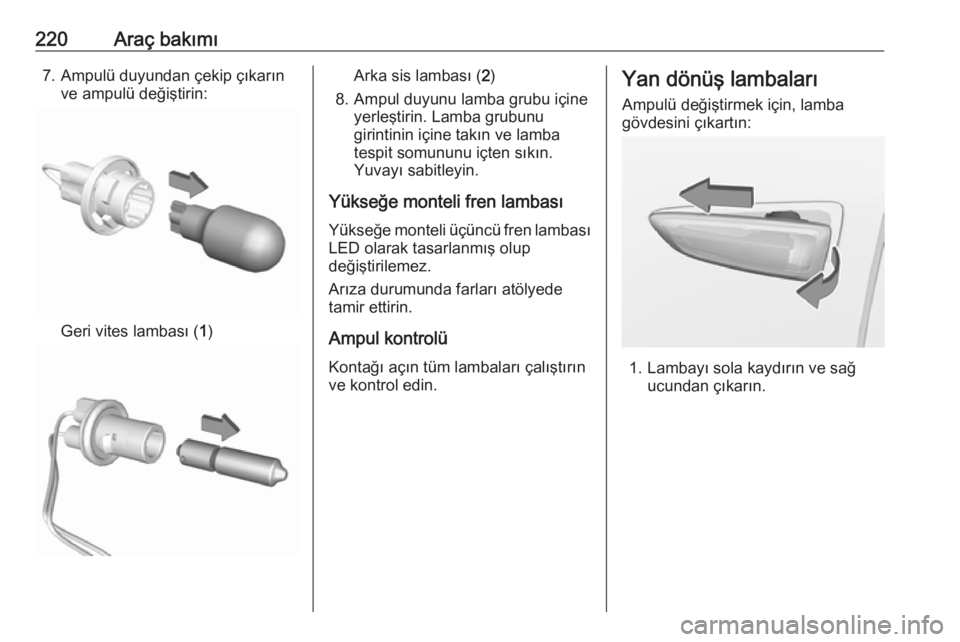

220Araç bakımı7. Ampulü duyundan çekip çıkarınve ampulü değiştirin:
Geri vites lambası ( 1)
Arka sis lambası ( 2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Yükseğe monteli fren lambası
Yükseğe monteli üçüncü fren lambası LED olarak tasarlanmış olup
değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

Araç bakımı221

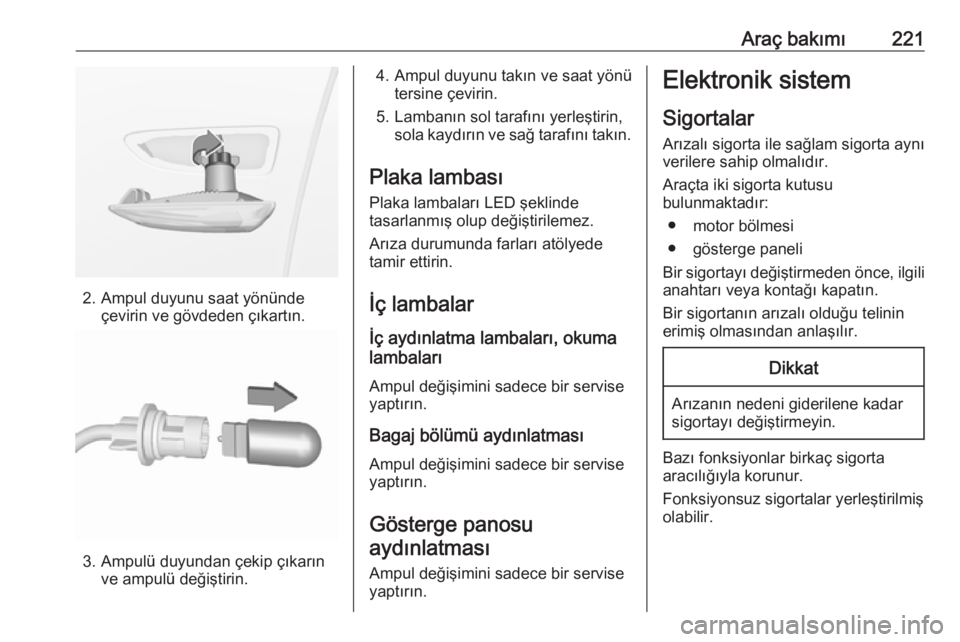

2. Ampul duyunu saat yönündeçevirin ve gövdeden çıkartın.
3. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul duyunu takın ve saat yönütersine çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambaları LED şeklinde
tasarlanmış olup değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Ampul değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Ampul değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Ampul değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

222Araç bakımı

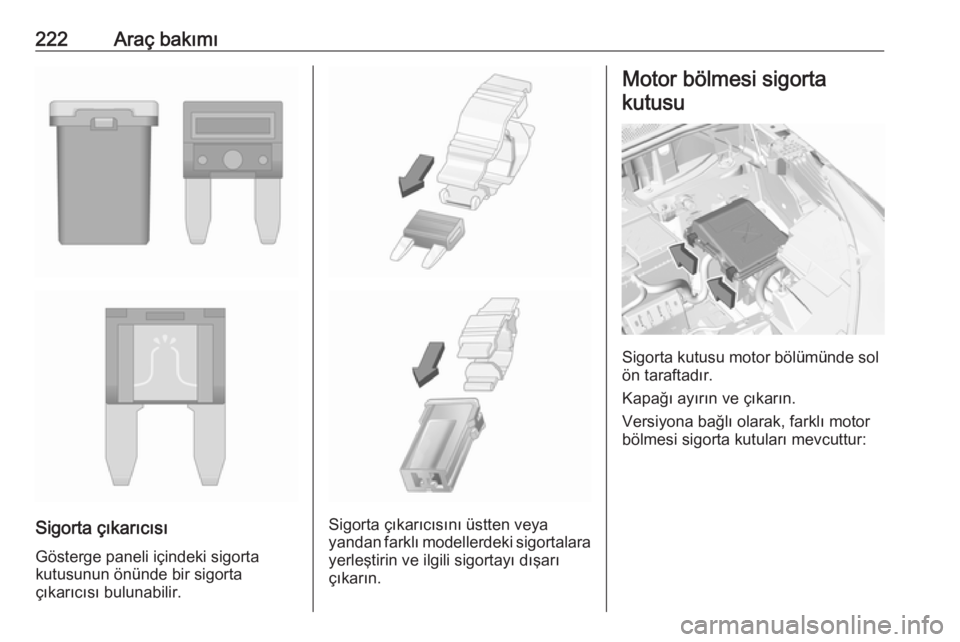

Sigorta çıkarıcısıGösterge paneli içindeki sigorta
kutusunun önünde bir sigorta
çıkarıcısı bulunabilir.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
Versiyona bağlı olarak, farklı motor bölmesi sigorta kutuları mevcuttur:

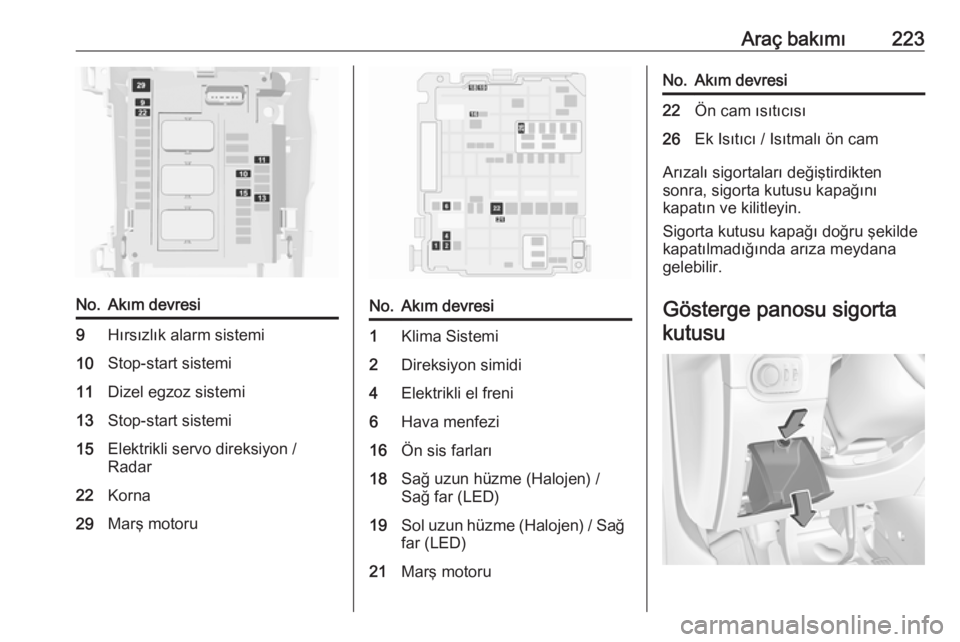

Araç bakımı223No.Akım devresi9Hırsızlık alarm sistemi10Stop-start sistemi11Dizel egzoz sistemi13Stop-start sistemi15Elektrikli servo direksiyon /
Radar22Korna29Marş motoruNo.Akım devresi1Klima Sistemi2Direksiyon simidi4Elektrikli el freni6Hava menfezi16Ön sis farları18Sağ uzun hüzme (Halojen) /
Sağ far (LED)19Sol uzun hüzme (Halojen) / Sağ far (LED)21Marş motoruNo.Akım devresi22Ön cam ısıtıcısı26Ek Isıtıcı / Isıtmalı ön cam
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın ve kilitleyin.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu

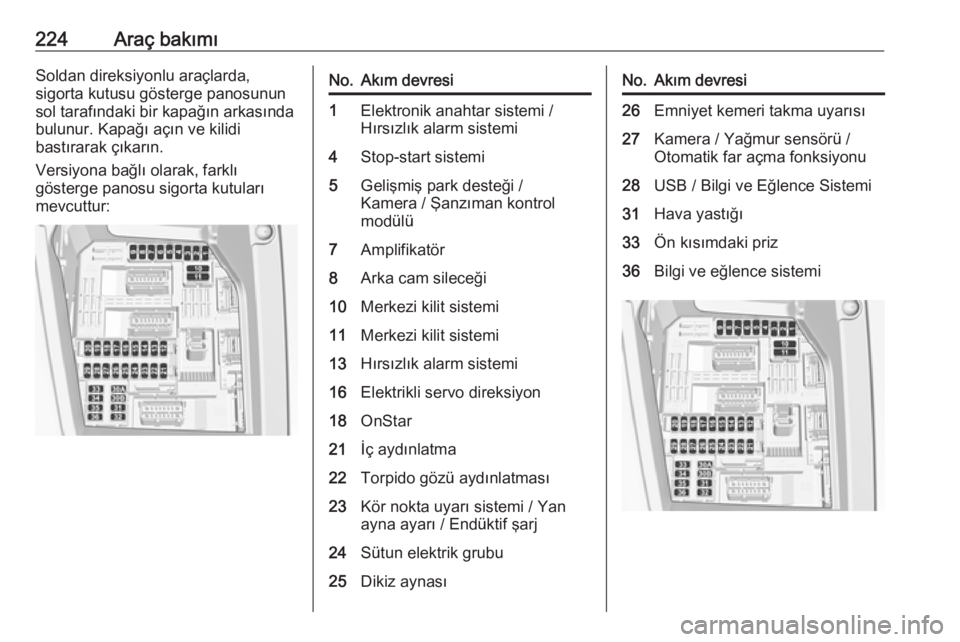

224Araç bakımıSoldan direksiyonlu araçlarda,
sigorta kutusu gösterge panosunun
sol tarafındaki bir kapağın arkasında
bulunur. Kapağı açın ve kilidi
bastırarak çıkarın.
Versiyona bağlı olarak, farklı
gösterge panosu sigorta kutuları
mevcuttur:No.Akım devresi1Elektronik anahtar sistemi / Hırsızlık alarm sistemi4Stop-start sistemi5Gelişmiş park desteği /
Kamera / Şanzıman kontrol
modülü7Amplifikatör8Arka cam sileceği10Merkezi kilit sistemi11Merkezi kilit sistemi13Hırsızlık alarm sistemi16Elektrikli servo direksiyon18OnStar21İç aydınlatma22Torpido gözü aydınlatması23Kör nokta uyarı sistemi / Yan
ayna ayarı / Endüktif şarj24Sütun elektrik grubu25Dikiz aynasıNo.Akım devresi26Emniyet kemeri takma uyarısı27Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu28USB / Bilgi ve Eğlence Sistemi31Hava yastığı33Ön kısımdaki priz36Bilgi ve eğlence sistemi

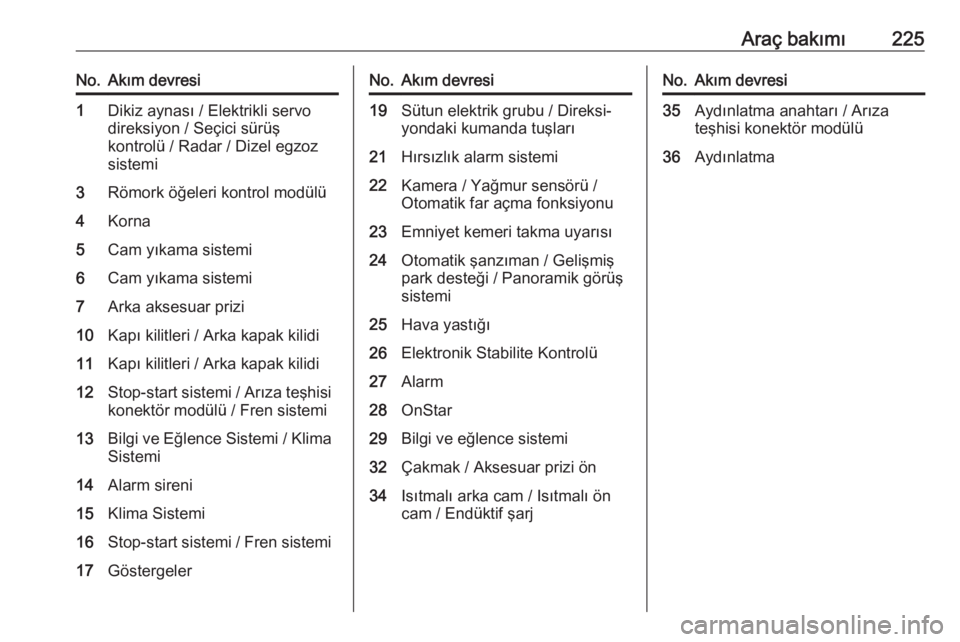

Araç bakımı225No.Akım devresi1Dikiz aynası / Elektrikli servodireksiyon / Seçici sürüş
kontrolü / Radar / Dizel egzoz
sistemi3Römork öğeleri kontrol modülü4Korna5Cam yıkama sistemi6Cam yıkama sistemi7Arka aksesuar prizi10Kapı kilitleri / Arka kapak kilidi11Kapı kilitleri / Arka kapak kilidi12Stop-start sistemi / Arıza teşhisi konektör modülü / Fren sistemi13Bilgi ve Eğlence Sistemi / Klima
Sistemi14Alarm sireni15Klima Sistemi16Stop-start sistemi / Fren sistemi17GöstergelerNo.Akım devresi19Sütun elektrik grubu / Direksi‐ yondaki kumanda tuşları21Hırsızlık alarm sistemi22Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu23Emniyet kemeri takma uyarısı24Otomatik şanzıman / Gelişmiş
park desteği / Panoramik görüş
sistemi25Hava yastığı26Elektronik Stabilite Kontrolü27Alarm28OnStar29Bilgi ve eğlence sistemi32Çakmak / Aksesuar prizi ön34Isıtmalı arka cam / Isıtmalı ön
cam / Endüktif şarjNo.Akım devresi35Aydınlatma anahtarı / Arıza
teşhisi konektör modülü36Aydınlatma

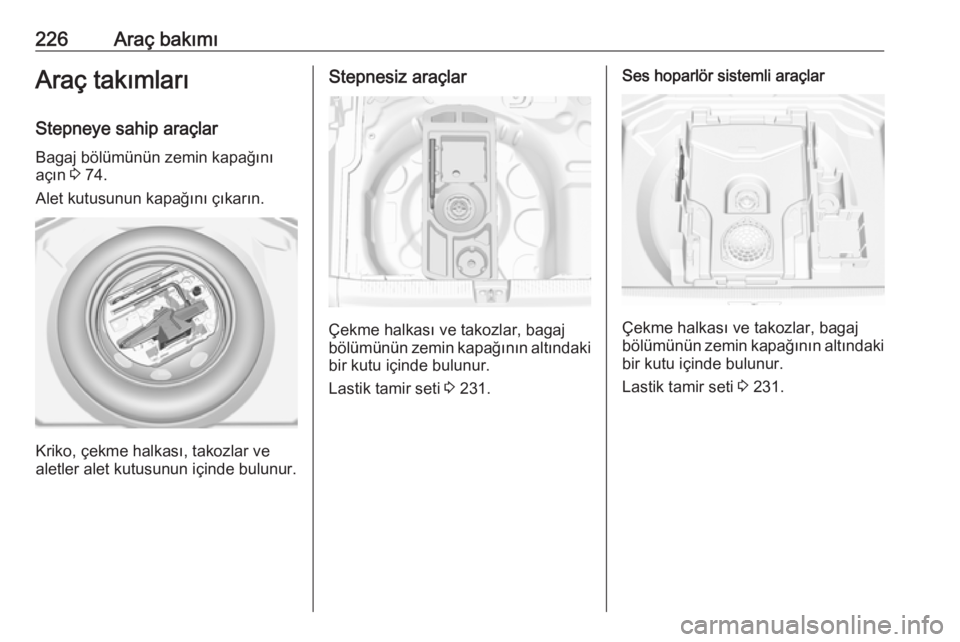

226Araç bakımıAraç takımlarıStepneye sahip araçlar Bagaj bölümünün zemin kapağını
açın 3 74.
Alet kutusunun kapağını çıkarın.
Kriko, çekme halkası, takozlar ve
aletler alet kutusunun içinde bulunur.
Stepnesiz araçlar
Çekme halkası ve takozlar, bagaj
bölümünün zemin kapağının altındaki
bir kutu içinde bulunur.
Lastik tamir seti 3 231.
Ses hoparlör sistemli araçlar
Çekme halkası ve takozlar, bagaj
bölümünün zemin kapağının altındaki
bir kutu içinde bulunur.
Lastik tamir seti 3 231.

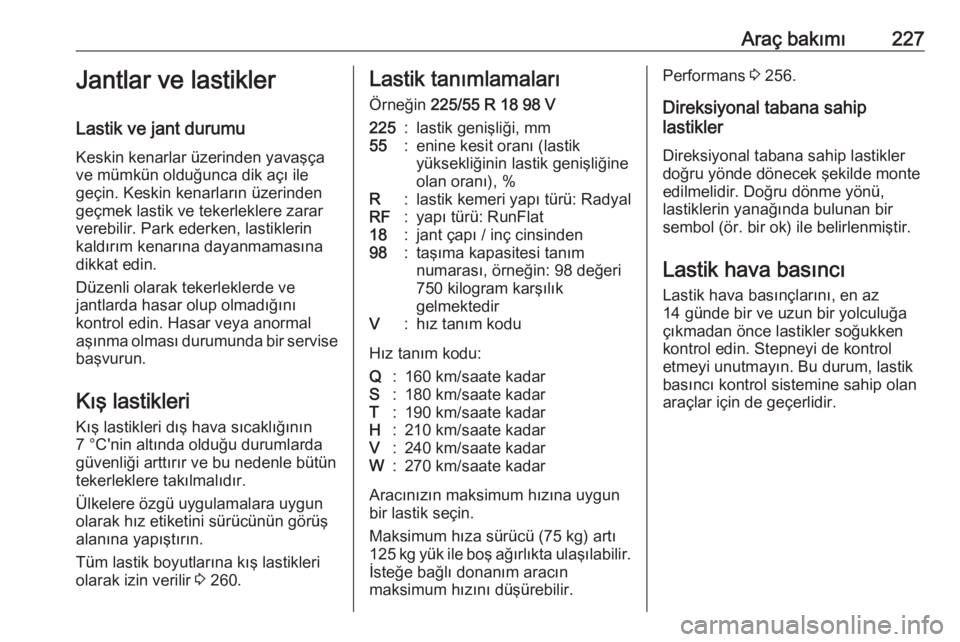

Araç bakımı227Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş alanına yapıştırın.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 260.Lastik tanımlamaları
Örneğin 225/55 R 18 98 V225:lastik genişliği, mm55:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat18:jant çapı / inç cinsinden98:taşıma kapasitesi tanım
numarası, örneğin: 98 değeri
750 kilogram karşılık
gelmektedirV:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı 125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 256.
Direksiyonal tabana sahip
lastikler
Direksiyonal tabana sahip lastiklerdoğru yönde dönecek şekilde monte
edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.

228Araç bakımı

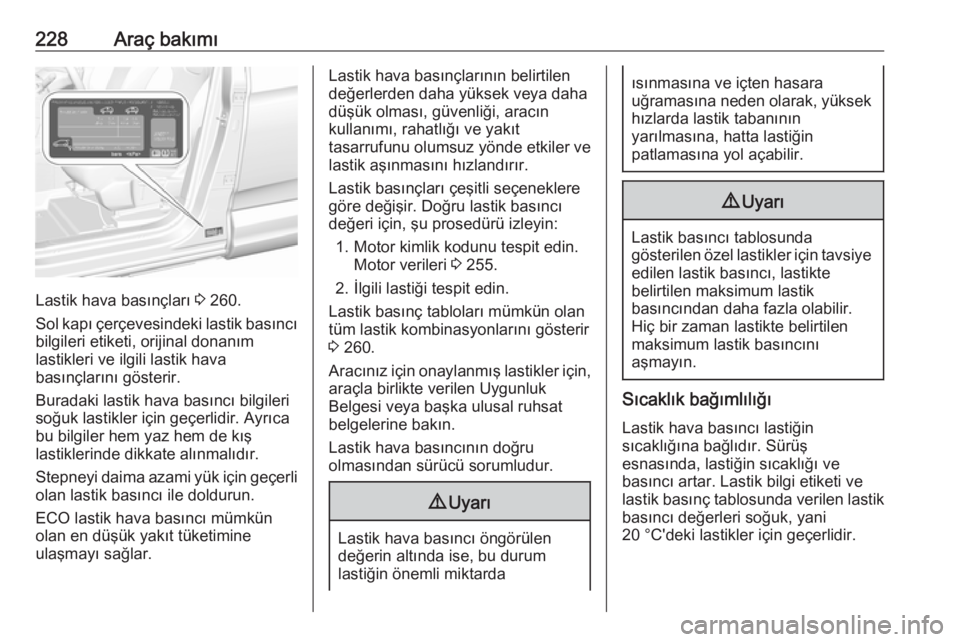

Lastik hava basınçları 3 260.
Sol kapı çerçevesindeki lastik basıncı bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 255.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 260.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
