OPEL GRANDLAND X 2018.75 Instrukcja obsługi (in Polish)

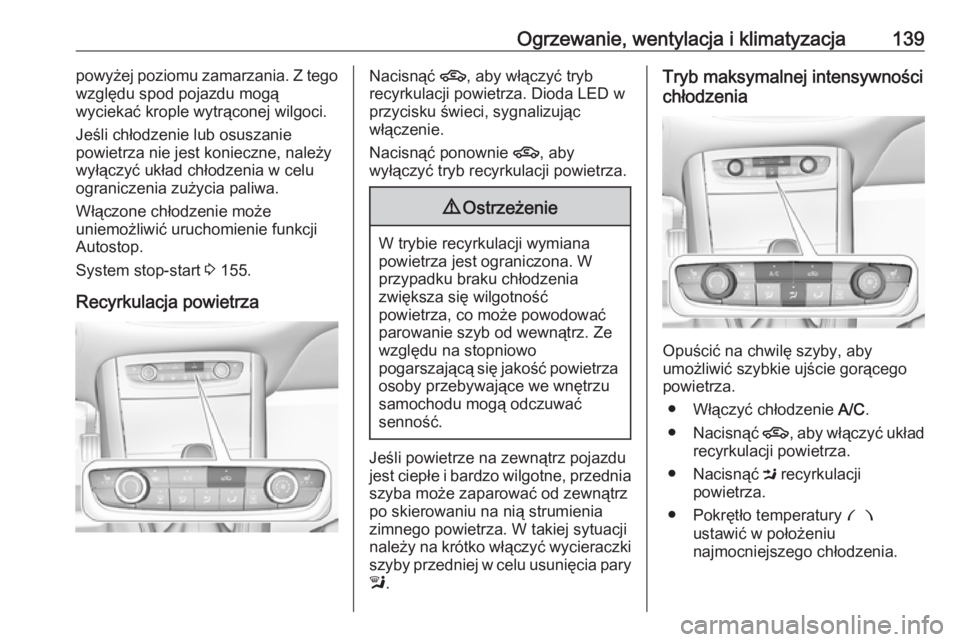

Ogrzewanie, wentylacja i klimatyzacja139powyżej poziomu zamarzania. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić uruchomienie funkcji
Autostop.
System stop-start 3 155.
Recyrkulacja powietrzaNacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji powietrza.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki szyby przedniej w celu usunięcia pary
l .
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie A/C.
● Nacisnąć 4, aby włączyć układ
recyrkulacji powietrza.
● Nacisnąć M recyrkulacji
powietrza.
● Pokrętło temperatury £
ustawić w położeniu
najmocniejszego chłodzenia.

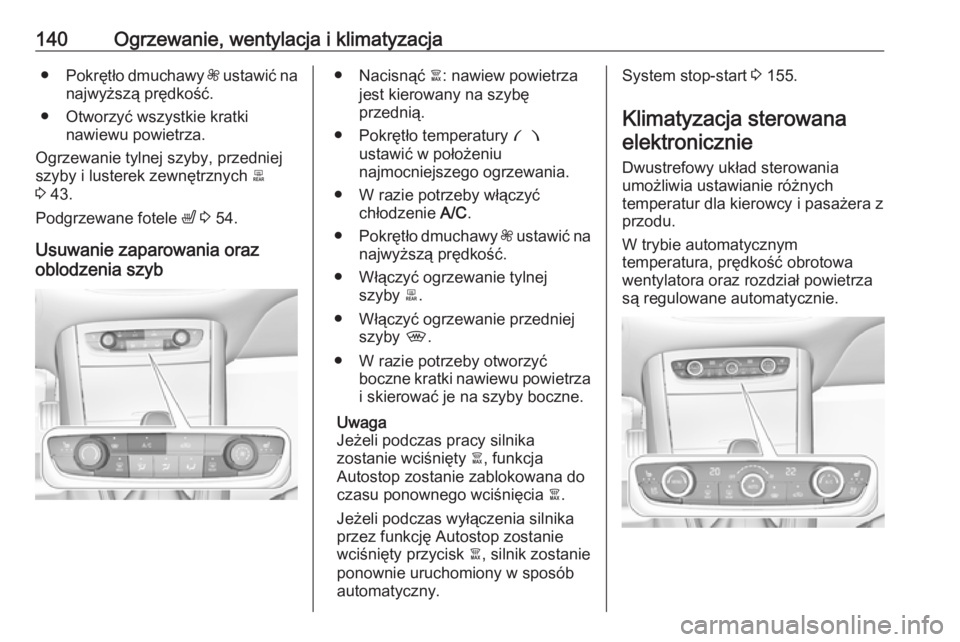

140Ogrzewanie, wentylacja i klimatyzacja●Pokrętło dmuchawy Z ustawić na
najwyższą prędkość.
● Otworzyć wszystkie kratki nawiewu powietrza.
Ogrzewanie tylnej szyby, przedniej
szyby i lusterek zewnętrznych b
3 43.
Podgrzewane fotele ß 3 54.
Usuwanie zaparowania oraz
oblodzenia szyb● Nacisnąć à: nawiew powietrza
jest kierowany na szybę
przednią.
● Pokrętło temperatury £
ustawić w położeniu
najmocniejszego ogrzewania.
● W razie potrzeby włączyć chłodzenie A/C.
● Pokrętło dmuchawy Z ustawić na
najwyższą prędkość.
● Włączyć ogrzewanie tylnej szyby b.
● Włączyć ogrzewanie przedniej szyby ,.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty à, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia à.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk à, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.System stop-start 3 155.
Klimatyzacja sterowana elektronicznie
Dwustrefowy układ sterowania
umożliwia ustawianie różnych
temperatur dla kierowcy i pasażera z
przodu.
W trybie automatycznym
temperatura, prędkość obrotowa
wentylatora oraz rozdział powietrza są regulowane automatycznie.

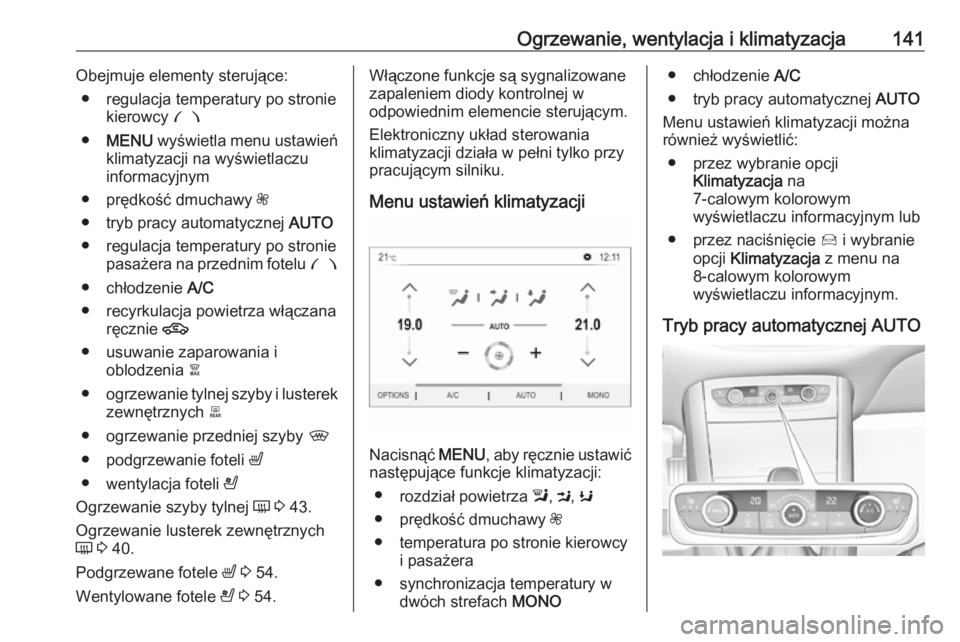

Ogrzewanie, wentylacja i klimatyzacja141Obejmuje elementy sterujące:● regulacja temperatury po stronie kierowcy £
● MENU wyświetla menu ustawień
klimatyzacji na wyświetlaczu
informacyjnym
● prędkość dmuchawy Z
● tryb pracy automatycznej AUTO
● regulacja temperatury po stronie pasażera na przednim fotelu £
● chłodzenie A/C
● recyrkulacja powietrza włączana ręcznie 4
● usuwanie zaparowania i oblodzenia à
● ogrzewanie tylnej szyby i lusterek
zewnętrznych b
● ogrzewanie przedniej szyby ,
● podgrzewanie foteli ß
● wentylacja foteli A
Ogrzewanie szyby tylnej Ü 3 43.
Ogrzewanie lusterek zewnętrznych
Ü 3 40.
Podgrzewane fotele ß 3 54.
Wentylowane fotele A 3 54.Włączone funkcje są sygnalizowane
zapaleniem diody kontrolnej w
odpowiednim elemencie sterującym.
Elektroniczny układ sterowania
klimatyzacji działa w pełni tylko przy
pracującym silniku.
Menu ustawień klimatyzacji
Nacisnąć MENU, aby ręcznie ustawić
następujące funkcje klimatyzacji:
● rozdział powietrza l, M , K
● prędkość dmuchawy Z
● temperatura po stronie kierowcy i pasażera
● synchronizacja temperatury w dwóch strefach MONO
● chłodzenie A/C
● tryb pracy automatycznej AUTO
Menu ustawień klimatyzacji można
również wyświetlić:
● przez wybranie opcji Klimatyzacja na
7-calowym kolorowym
wyświetlaczu informacyjnym lub
● przez naciśnięcie Í i wybranie
opcji Klimatyzacja z menu na
8-calowym kolorowym
wyświetlaczu informacyjnym.
Tryb pracy automatycznej AUTO

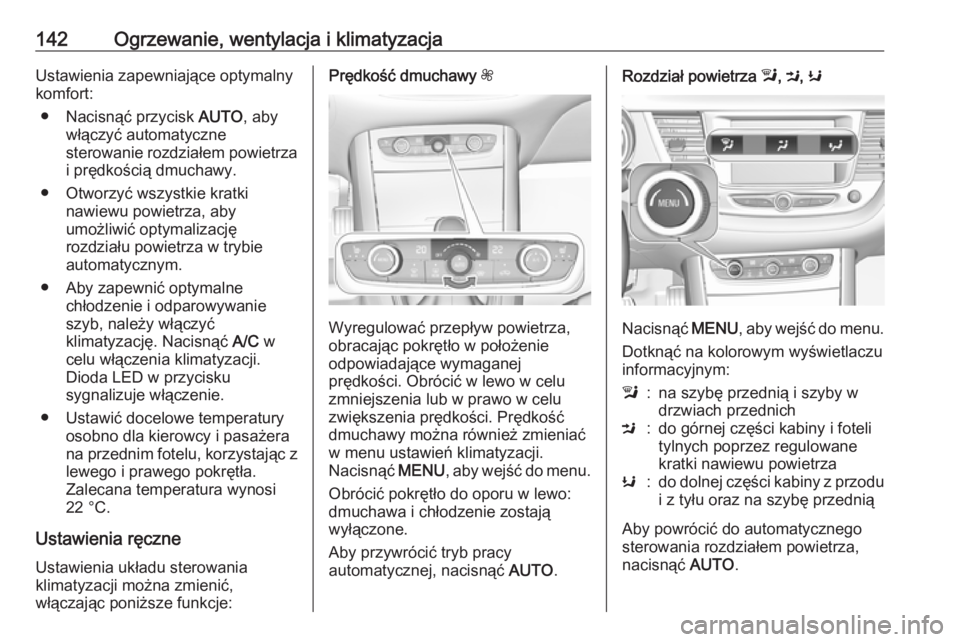

142Ogrzewanie, wentylacja i klimatyzacjaUstawienia zapewniające optymalny
komfort:
● Nacisnąć przycisk AUTO, aby
włączyć automatyczne
sterowanie rozdziałem powietrza i prędkością dmuchawy.
● Otworzyć wszystkie kratki nawiewu powietrza, aby
umożliwić optymalizację
rozdziału powietrza w trybie
automatycznym.
● Aby zapewnić optymalne chłodzenie i odparowywanie
szyb, należy włączyć
klimatyzację. Nacisnąć A/C w
celu włączenia klimatyzacji.
Dioda LED w przycisku
sygnalizuje włączenie.
● Ustawić docelowe temperatury osobno dla kierowcy i pasażera
na przednim fotelu, korzystając z
lewego i prawego pokrętła.
Zalecana temperatura wynosi
22 °C.
Ustawienia ręczne
Ustawienia układu sterowania
klimatyzacji można zmienić,
włączając poniższe funkcje:Prędkość dmuchawy Z
Wyregulować przepływ powietrza,
obracając pokrętło w położenie
odpowiadające wymaganej
prędkości. Obrócić w lewo w celu
zmniejszenia lub w prawo w celu
zwiększenia prędkości. Prędkość
dmuchawy można również zmieniać
w menu ustawień klimatyzacji.
Nacisnąć MENU, aby wejść do menu.
Obrócić pokrętło do oporu w lewo:
dmuchawa i chłodzenie zostają
wyłączone.
Aby przywrócić tryb pracy
automatycznej, nacisnąć AUTO.
Rozdział powietrza l, M , K
Nacisnąć MENU, aby wejść do menu.
Dotknąć na kolorowym wyświetlaczu
informacyjnym:
l:na szybę przednią i szyby w
drzwiach przednichM:do górnej części kabiny i foteli
tylnych poprzez regulowane
kratki nawiewu powietrzaK:do dolnej części kabiny z przodu
i z tyłu oraz na szybę przednią
Aby powrócić do automatycznego sterowania rozdziałem powietrza,
nacisnąć AUTO.

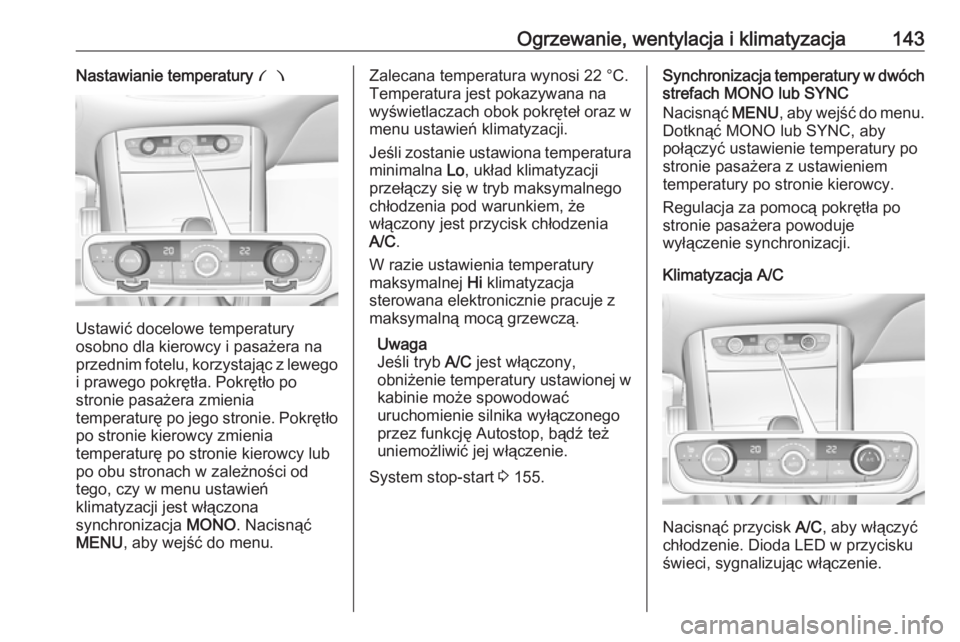

Ogrzewanie, wentylacja i klimatyzacja143Nastawianie temperatury £
Ustawić docelowe temperatury
osobno dla kierowcy i pasażera na
przednim fotelu, korzystając z lewego i prawego pokrętła. Pokrętło po
stronie pasażera zmienia
temperaturę po jego stronie. Pokrętło
po stronie kierowcy zmienia
temperaturę po stronie kierowcy lub
po obu stronach w zależności od
tego, czy w menu ustawień
klimatyzacji jest włączona
synchronizacja MONO. Nacisnąć
MENU , aby wejść do menu.
Zalecana temperatura wynosi 22 °C.
Temperatura jest pokazywana na
wyświetlaczach obok pokręteł oraz w menu ustawień klimatyzacji.
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
włączony jest przycisk chłodzenia
A/C .
W razie ustawienia temperatury
maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
Jeśli tryb A/C jest włączony,
obniżenie temperatury ustawionej w
kabinie może spowodować
uruchomienie silnika wyłączonego
przez funkcję Autostop, bądź też
uniemożliwić jej włączenie.
System stop-start 3 155.Synchronizacja temperatury w dwóch
strefach MONO lub SYNC
Nacisnąć MENU, aby wejść do menu.
Dotknąć MONO lub SYNC, aby
połączyć ustawienie temperatury po
stronie pasażera z ustawieniem
temperatury po stronie kierowcy.
Regulacja za pomocą pokrętła po
stronie pasażera powoduje
wyłączenie synchronizacji.
Klimatyzacja A/C
Nacisnąć przycisk A/C, aby włączyć
chłodzenie. Dioda LED w przycisku świeci, sygnalizując włączenie.

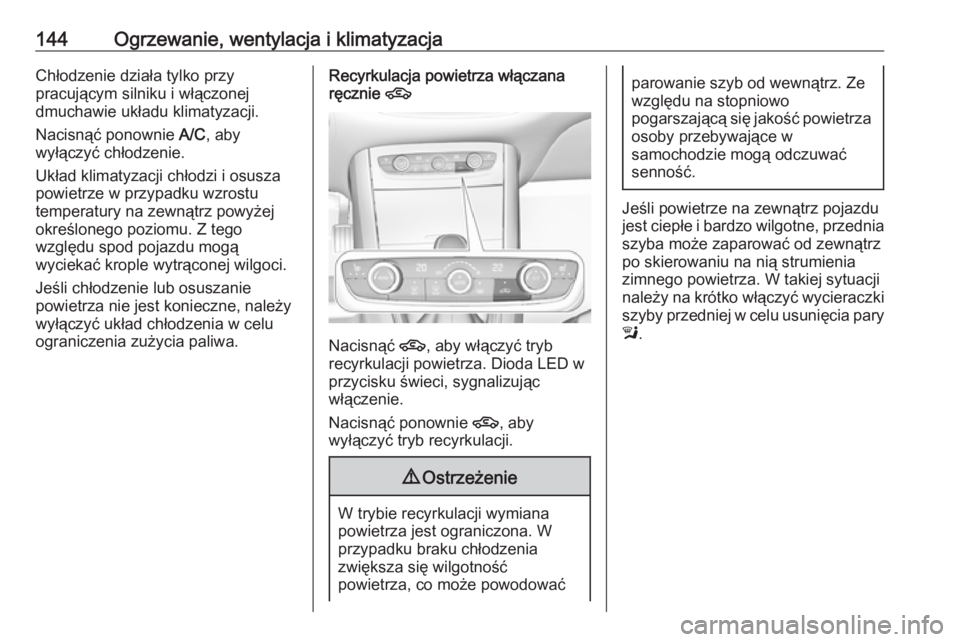

144Ogrzewanie, wentylacja i klimatyzacjaChłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Nacisnąć ponownie A/C, aby
wyłączyć chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa.Recyrkulacja powietrza włączana
ręcznie 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.
9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające w
samochodzie mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki szyby przedniej w celu usunięcia pary
l .

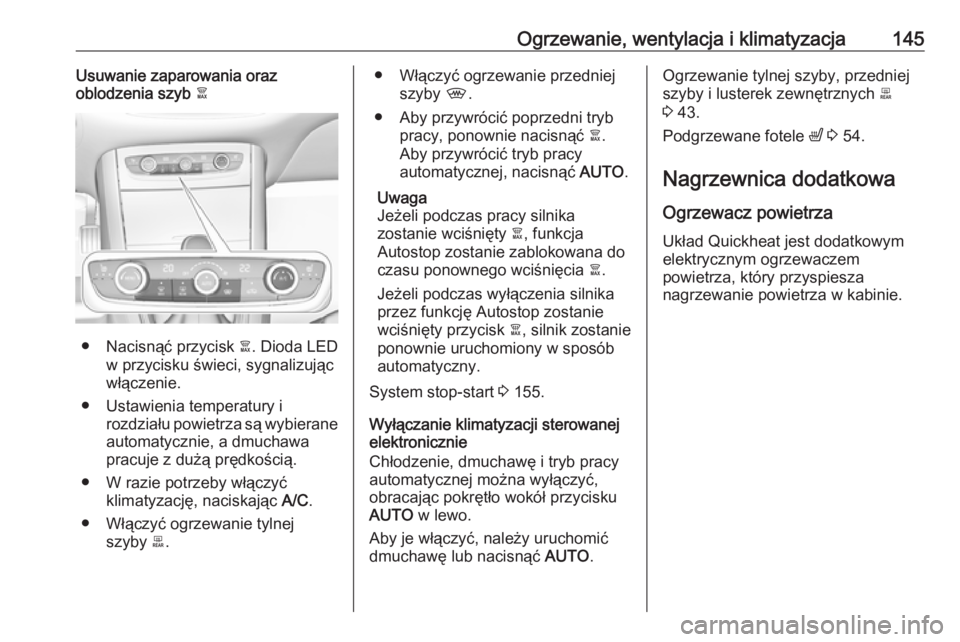

Ogrzewanie, wentylacja i klimatyzacja145Usuwanie zaparowania oraz
oblodzenia szyb à
● Nacisnąć przycisk à. Dioda LED
w przycisku świeci, sygnalizując
włączenie.
● Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa
pracuje z dużą prędkością.
● W razie potrzeby włączyć klimatyzację, naciskając A/C.
● Włączyć ogrzewanie tylnej szyby b.
● Włączyć ogrzewanie przedniej
szyby ,.
● Aby przywrócić poprzedni tryb pracy, ponownie nacisnąć à.
Aby przywrócić tryb pracy
automatycznej, nacisnąć AUTO.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty à, funkcja
Autostop zostanie zablokowana do czasu ponownego wciśnięcia à.
Jeżeli podczas wyłączenia silnika przez funkcję Autostop zostanie
wciśnięty przycisk à, silnik zostanie
ponownie uruchomiony w sposób automatyczny.
System stop-start 3 155.
Wyłączanie klimatyzacji sterowanej
elektronicznie
Chłodzenie, dmuchawę i tryb pracy
automatycznej można wyłączyć,
obracając pokrętło wokół przycisku
AUTO w lewo.
Aby je włączyć, należy uruchomić
dmuchawę lub nacisnąć AUTO.Ogrzewanie tylnej szyby, przedniej
szyby i lusterek zewnętrznych b
3 43.
Podgrzewane fotele ß 3 54.
Nagrzewnica dodatkowa Ogrzewacz powietrza
Układ Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.

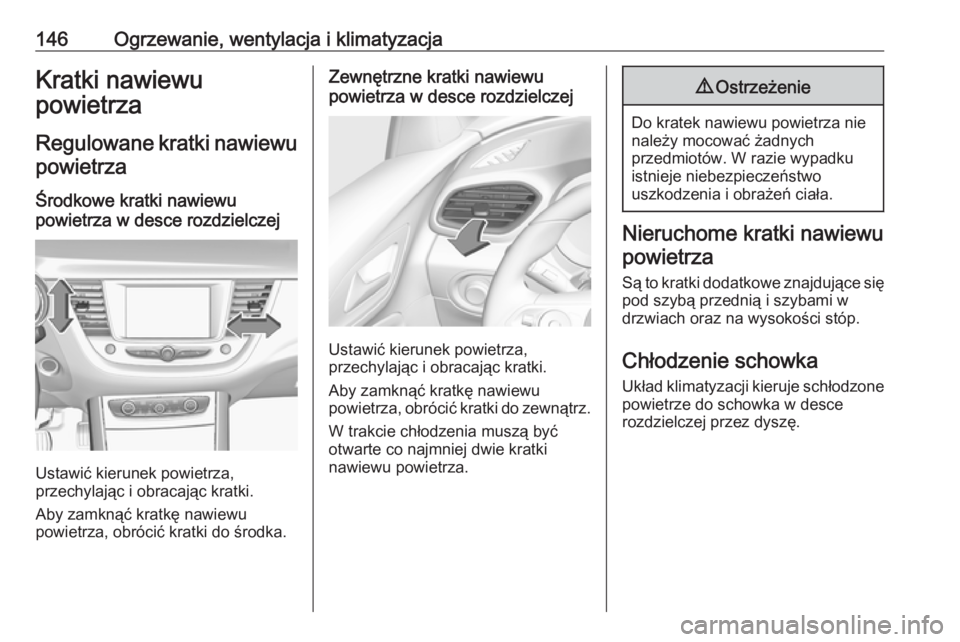

146Ogrzewanie, wentylacja i klimatyzacjaKratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
Środkowe kratki nawiewu
powietrza w desce rozdzielczej
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, obrócić kratki do środka.
Zewnętrzne kratki nawiewu
powietrza w desce rozdzielczej
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, obrócić kratki do zewnątrz.
W trakcie chłodzenia muszą być
otwarte co najmniej dwie kratki
nawiewu powietrza.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki nawiewu
powietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.
Chłodzenie schowka Układ klimatyzacji kieruje schłodzonepowietrze do schowka w desce
rozdzielczej przez dyszę.

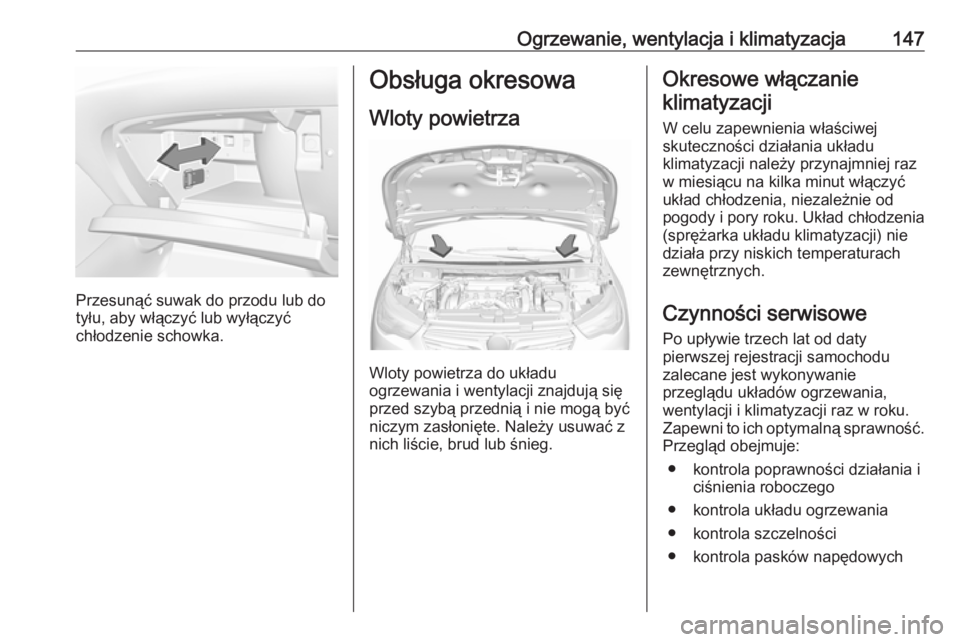

Ogrzewanie, wentylacja i klimatyzacja147
Przesunąć suwak do przodu lub do
tyłu, aby włączyć lub wyłączyć
chłodzenie schowka.
Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia
(sprężarka układu klimatyzacji) nie działa przy niskich temperaturach
zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych

148Ogrzewanie, wentylacja i klimatyzacja● czyszczenie skraplacza iopróżnienie parownika
● kontrola wydajności
