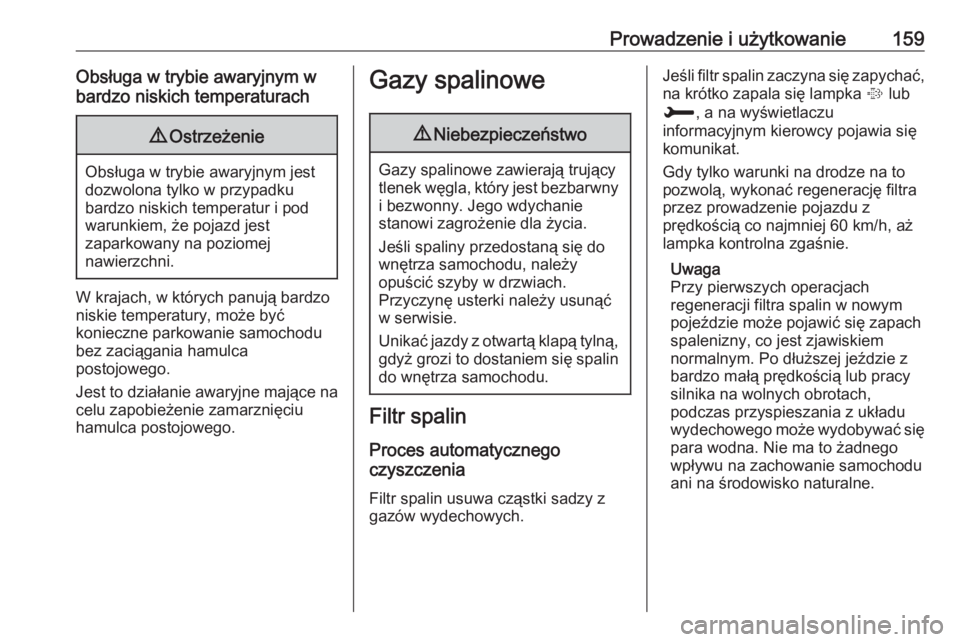

Prowadzenie i użytkowanie159Obsługa w trybie awaryjnym w
bardzo niskich temperaturach9 Ostrzeżenie
Obsługa w trybie awaryjnym jest
dozwolona tylko w przypadku
bardzo niskich temperatur i pod warunkiem, że pojazd jest
zaparkowany na poziomej
nawierzchni.
W krajach, w których panują bardzo
niskie temperatury, może być
konieczne parkowanie samochodu
bez zaciągania hamulca
postojowego.
Jest to działanie awaryjne mające na
celu zapobieżenie zamarznięciu
hamulca postojowego.
Gazy spalinowe9 Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr spalin
Proces automatycznego
czyszczenia
Filtr spalin usuwa cząstki sadzy z
gazów wydechowych.
Jeśli filtr spalin zaczyna się zapychać, na krótko zapala się lampka % lub
H , a na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra
przez prowadzenie pojazdu z
prędkością co najmniej 60 km/h, aż
lampka kontrolna zgaśnie.
Uwaga
Przy pierwszych operacjach
regeneracji filtra spalin w nowym
pojeździe może pojawić się zapach
spalenizny, co jest zjawiskiem
normalnym. Po dłuższej jeździe z
bardzo małą prędkością lub pracy
silnika na wolnych obrotach,
podczas przyspieszania z układu
wydechowego może wydobywać się para wodna. Nie ma to żadnegowpływu na zachowanie samochoduani na środowisko naturalne.

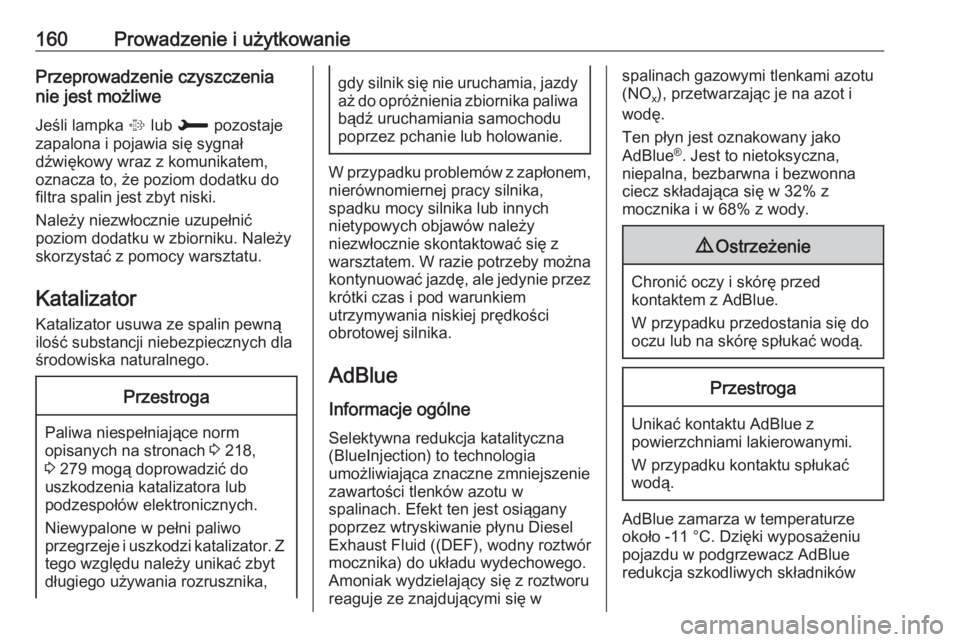

160Prowadzenie i użytkowaniePrzeprowadzenie czyszczenia
nie jest możliwe
Jeśli lampka % lub H pozostaje
zapalona i pojawia się sygnał
dźwiękowy wraz z komunikatem,
oznacza to, że poziom dodatku do
filtra spalin jest zbyt niski.
Należy niezwłocznie uzupełnić
poziom dodatku w zbiorniku. Należy
skorzystać z pomocy warsztatu.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Paliwa niespełniające norm opisanych na stronach 3 218,
3 279 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna
(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid ((DEF), wodny roztwór mocznika) do układu wydechowego.
Amoniak wydzielający się z roztworu
reaguje ze znajdującymi się w
spalinach gazowymi tlenkami azotu (NO x), przetwarzając je na azot i
wodę.
Ten płyn jest oznakowany jako
AdBlue ®
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna
ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników

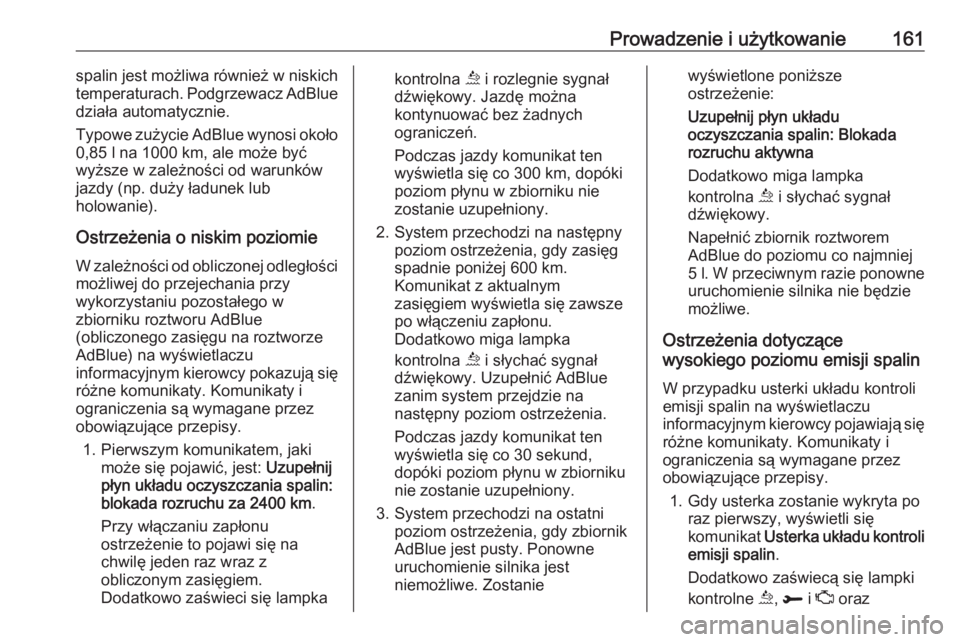

Prowadzenie i użytkowanie161spalin jest możliwa również w niskich
temperaturach. Podgrzewacz AdBlue działa automatycznie.
Typowe zużycie AdBlue wynosi około
0,85 l na 1000 km, ale może być
wyższe w zależności od warunków
jazdy (np. duży ładunek lub
holowanie).
Ostrzeżenia o niskim poziomie
W zależności od obliczonej odległości
możliwej do przejechania przy
wykorzystaniu pozostałego w
zbiorniku roztworu AdBlue
(obliczonego zasięgu na roztworze
AdBlue) na wyświetlaczu
informacyjnym kierowcy pokazują się
różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
1. Pierwszym komunikatem, jaki może się pojawić, jest: Uzupełnij
płyn układu oczyszczania spalin:
blokada rozruchu za 2400 km .
Przy włączaniu zapłonu
ostrzeżenie to pojawi się na
chwilę jeden raz wraz z
obliczonym zasięgiem.
Dodatkowo zaświeci się lampkakontrolna u
i rozlegnie sygnał
dźwiękowy. Jazdę można
kontynuować bez żadnych
ograniczeń.
Podczas jazdy komunikat ten
wyświetla się co 300 km, dopóki
poziom płynu w zbiorniku nie
zostanie uzupełniony.
2. System przechodzi na następny poziom ostrzeżenia, gdy zasięgspadnie poniżej 600 km.
Komunikat z aktualnym
zasięgiem wyświetla się zawsze
po włączeniu zapłonu.
Dodatkowo miga lampka
kontrolna u i słychać sygnał
dźwiękowy. Uzupełnić AdBlue
zanim system przejdzie na
następny poziom ostrzeżenia.
Podczas jazdy komunikat ten
wyświetla się co 30 sekund,
dopóki poziom płynu w zbiorniku
nie zostanie uzupełniony.
3. System przechodzi na ostatni poziom ostrzeżenia, gdy zbiornik
AdBlue jest pusty. Ponowne
uruchomienie silnika jest
niemożliwe. Zostaniewyświetlone poniższe
ostrzeżenie:
Uzupełnij płyn układu
oczyszczania spalin: Blokada
rozruchu aktywna
Dodatkowo miga lampka kontrolna u i słychać sygnał
dźwiękowy.
Napełnić zbiornik roztworem
AdBlue do poziomu co najmniej
5 l . W przeciwnym razie ponowne
uruchomienie silnika nie będzie
możliwe.
Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
W przypadku usterki układu kontroli
emisji spalin na wyświetlaczu
informacyjnym kierowcy pojawiają się różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
1. Gdy usterka zostanie wykryta po raz pierwszy, wyświetli się
komunikat Usterka układu kontroli
emisji spalin .
Dodatkowo zaświecą się lampki
kontrolne u, R i Z oraz

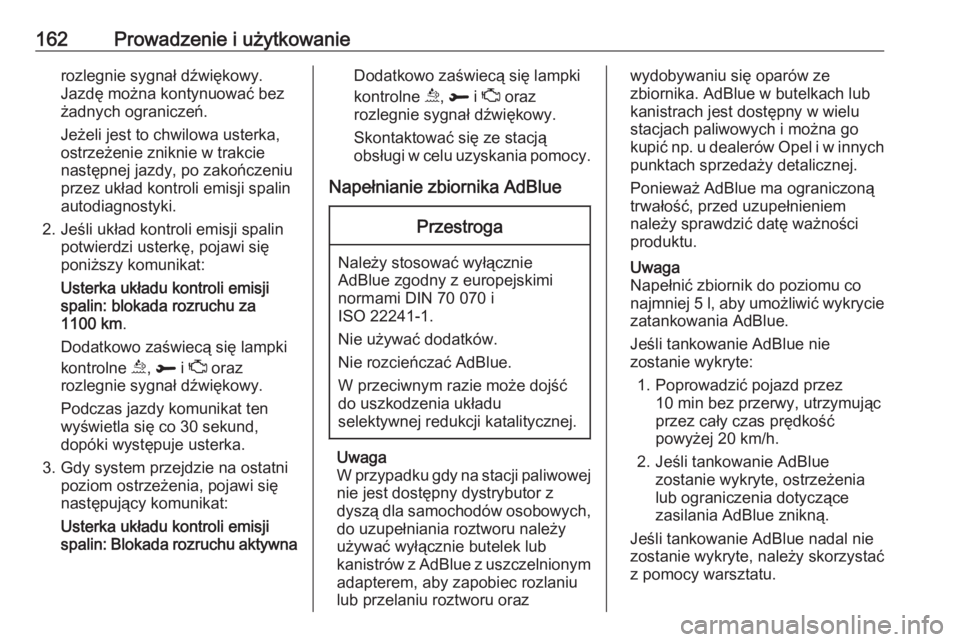

162Prowadzenie i użytkowanierozlegnie sygnał dźwiękowy.Jazdę można kontynuować bez
żadnych ograniczeń.
Jeżeli jest to chwilowa usterka,
ostrzeżenie zniknie w trakcie
następnej jazdy, po zakończeniu
przez układ kontroli emisji spalin
autodiagnostyki.
2. Jeśli układ kontroli emisji spalin potwierdzi usterkę, pojawi się
poniższy komunikat:
Usterka układu kontroli emisji
spalin: blokada rozruchu za
1100 km .
Dodatkowo zaświecą się lampki kontrolne u, R i Z oraz
rozlegnie sygnał dźwiękowy.
Podczas jazdy komunikat ten
wyświetla się co 30 sekund,
dopóki występuje usterka.
3. Gdy system przejdzie na ostatni poziom ostrzeżenia, pojawi się
następujący komunikat:
Usterka układu kontroli emisji
spalin: Blokada rozruchu aktywnaDodatkowo zaświecą się lampki
kontrolne u, R i Z oraz
rozlegnie sygnał dźwiękowy.
Skontaktować się ze stacją
obsługi w celu uzyskania pomocy.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
W przypadku gdy na stacji paliwowej
nie jest dostępny dystrybutor z
dyszą dla samochodów osobowych,
do uzupełniania roztworu należy
używać wyłącznie butelek lub
kanistrów z AdBlue z uszczelnionym adapterem, aby zapobiec rozlaniu
lub przelaniu roztworu oraz
wydobywaniu się oparów ze
zbiornika. AdBlue w butelkach lub
kanistrach jest dostępny w wielu
stacjach paliwowych i można go
kupić np. u dealerów Opel i w innych
punktach sprzedaży detalicznej.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Napełnić zbiornik do poziomu co
najmniej 5 l , aby umożliwić wykrycie
zatankowania AdBlue.
Jeśli tankowanie AdBlue nie
zostanie wykryte:
1. Poprowadzić pojazd przez 10 min bez przerwy, utrzymując
przez cały czas prędkość
powyżej 20 km/h.
2. Jeśli tankowanie AdBlue zostanie wykryte, ostrzeżenia
lub ograniczenia dotyczące
zasilania AdBlue znikną.
Jeśli tankowanie AdBlue nadal nie
zostanie wykryte, należy skorzystać z pomocy warsztatu.

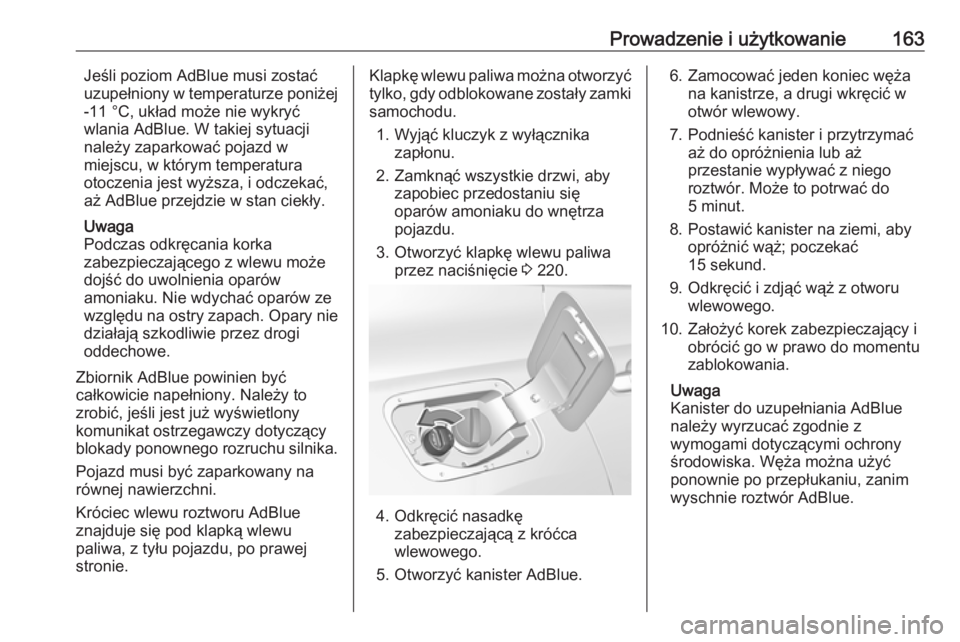

Prowadzenie i użytkowanie163Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej
-11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji
należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać,
aż AdBlue przejdzie w stan ciekły.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Zbiornik AdBlue powinien być
całkowicie napełniony. Należy to zrobić, jeśli jest już wyświetlony
komunikat ostrzegawczy dotyczący
blokady ponownego rozruchu silnika.
Pojazd musi być zaparkowany na
równej nawierzchni.
Króciec wlewu roztworu AdBlue
znajduje się pod klapką wlewu
paliwa, z tyłu pojazdu, po prawej
stronie.Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Otworzyć klapkę wlewu paliwa przez naciśnięcie 3 220.
4. Odkręcić nasadkę
zabezpieczającą z króćca
wlewowego.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i przytrzymać aż do opróżnienia lub aż
przestanie wypływać z niego
roztwór. Może to potrwać do
5 minut.
8. Postawić kanister na ziemi, aby opróżnić wąż; poczekać15 sekund.
9. Odkręcić i zdjąć wąż z otworu wlewowego.
10. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister do uzupełniania AdBlue
należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska. Węża można użyć
ponownie po przepłukaniu, zanim
wyschnie roztwór AdBlue.

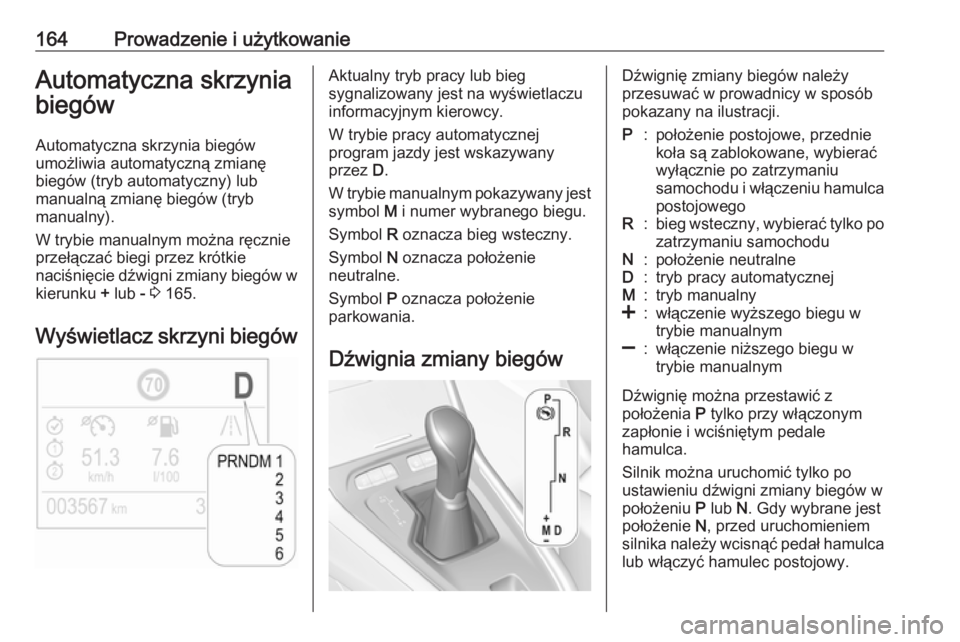

164Prowadzenie i użytkowanieAutomatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę
biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można ręcznie
przełączać biegi przez krótkie
naciśnięcie dźwigni zmiany biegów w kierunku + lub - 3 165.
Wyświetlacz skrzyni biegówAktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu
informacyjnym kierowcy.
W trybie pracy automatycznej
program jazdy jest wskazywany
przez D.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.
Dźwignia zmiany biegówDźwignię zmiany biegów należy
przesuwać w prowadnicy w sposób pokazany na ilustracji.P:położenie postojowe, przednie
koła są zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu hamulca
postojowegoR:bieg wsteczny, wybierać tylko po zatrzymaniu samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny<:włączenie wyższego biegu w
trybie manualnym]:włączenie niższego biegu w
trybie manualnym
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca.
Silnik można uruchomić tylko po
ustawieniu dźwigni zmiany biegów w
położeniu P lub N. Gdy wybrane jest
położenie N, przed uruchomieniem
silnika należy wcisnąć pedał hamulca
lub włączyć hamulec postojowy.

Prowadzenie i użytkowanie165Przy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.
Hamowanie silnikiem Aby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).
Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty
silnika w celu uniknięcia gwałtownego przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.Parkowanie
Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.

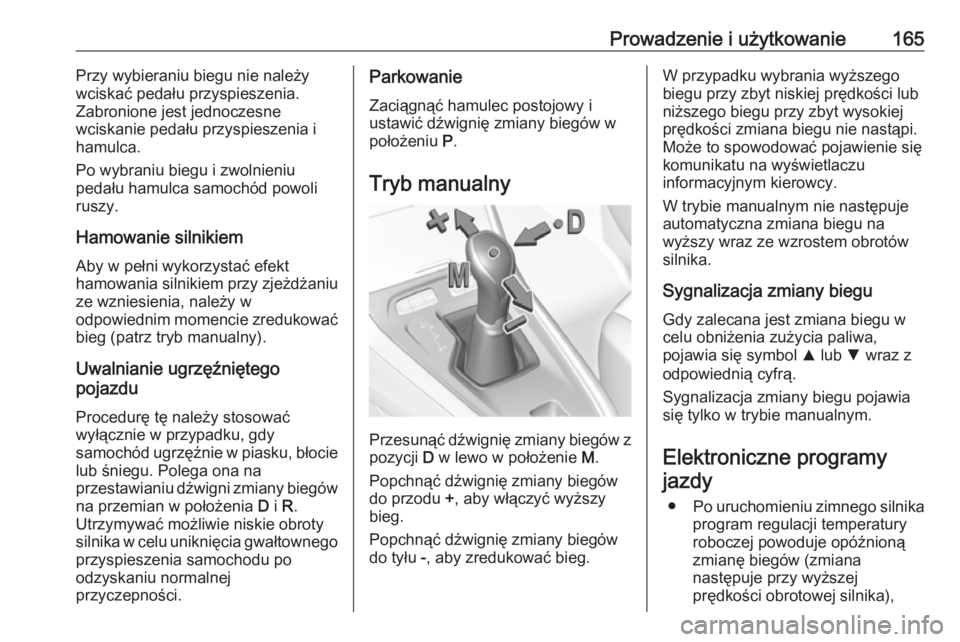

Tryb manualny
Przesunąć dźwignię zmiany biegów z pozycji D w lewo w położenie M.
Popchnąć dźwignię zmiany biegów
do przodu +, aby włączyć wyższy
bieg.
Popchnąć dźwignię zmiany biegów
do tyłu -, aby zredukować bieg.
W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym nie następuje
automatyczna zmiana biegu na
wyższy wraz ze wzrostem obrotów
silnika.
Sygnalizacja zmiany biegu Gdy zalecana jest zmiana biegu w
celu obniżenia zużycia paliwa,
pojawia się symbol R lub S wraz z
odpowiednią cyfrą.
Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.
Elektroniczne programyjazdy
● Po uruchomieniu zimnego silnika
program regulacji temperatury
roboczej powoduje opóźnioną
zmianę biegów (zmiana
następuje przy wyższej
prędkości obrotowej silnika),

166Prowadzenie i użytkowaniedzięki czemu katalizator szybciej
nagrzewa się do optymalnej
temperatury.
● Specjalne programy automatycznie adaptują
parametry zmiany biegów
podczas podjeżdżania pod lub
zjeżdżania z wzniesień.
● Podczas ruszania na ośnieżonej,
oblodzonej lub innego rodzaju
śliskiej nawierzchni układ
elektronicznego sterowania
skrzynią biegów umożliwia
kierowcy ręczne wybranie
pierwszego, drugiego lub
trzeciego biegu.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia
poniżej zapadki wymuszonej redukcji
biegu powoduje maksymalne
przyspieszenie, niezależnie od
wybranego trybu jazdy. Skrzynia biegów przełączy się na niższy bieg w
zależności od prędkości obrotowej
silnika.Usterka
W przypadku wystąpienia usterki na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 114.
Układ elektronicznego sterowania skrzynią biegów pozwala tylko na
wybranie trzeciego biegu. Funkcja
automatycznej zmiany biegów
przestanie wówczas działać.
Nie przekraczać prędkości 100 km/h.
Przyczynę usterki należy usunąć w
warsztacie.

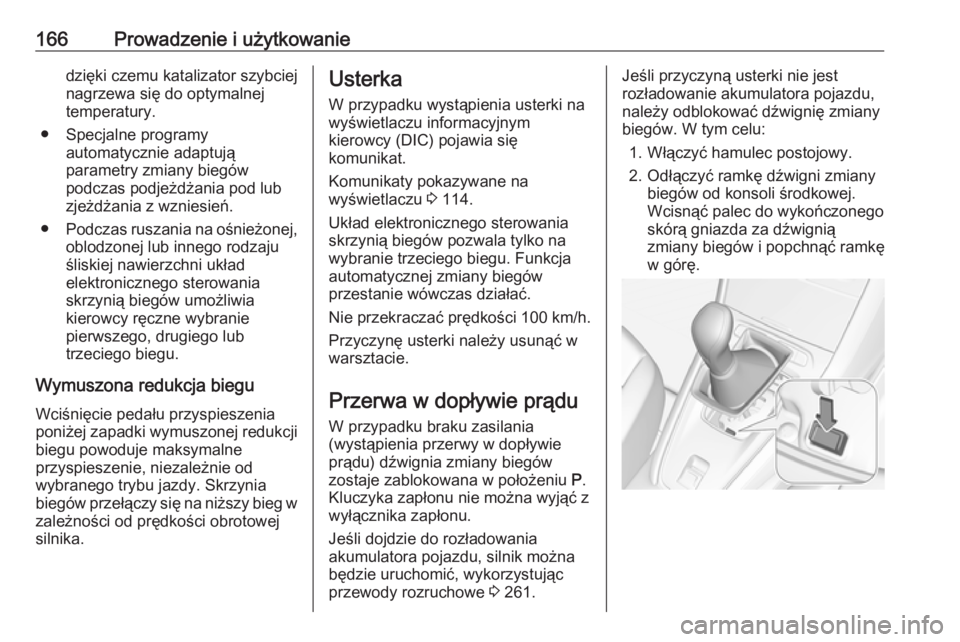

Przerwa w dopływie prądu W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 261.Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu,
należy odblokować dźwignię zmiany
biegów. W tym celu:
1. Włączyć hamulec postojowy.
2. Odłączyć ramkę dźwigni zmiany biegów od konsoli środkowej.
Wcisnąć palec do wykończonego
skórą gniazda za dźwignią
zmiany biegów i popchnąć ramkę
w górę.

Prowadzenie i użytkowanie1673. Nacisnąć przycisk w dół iprzesunąć dźwignię zmiany
biegów z położenia P. Przyczynę
przerwy w dopływie prądu należy
usunąć w warsztacie.
4. Zamocować element wykończeniowy dźwigni zmiany
biegów do konsoli środkowej.Manualna skrzynia
biegów
W celu wybrania biegu wstecznego w
6-stopniowej skrzyni biegów wcisnąć
pedał sprzęgła, a następnie
pociągnąć pierścień znajdujący się
pod gałką dźwigni zmiany biegów i
przesunąć ją całkiem w lewo i do
przodu.
Jeśli biegu nie można włączyć,
ustawić dźwignię zmiany biegów w
położeniu neutralnym, a następnie zwolnić i ponownie wcisnąć pedał
sprzęgła. Następnie ponownie
wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.
Gdy przez określony czas wykrywany
jest poślizg sprzęgła, zmniejszana
jest moc silnika. Stosowny komunikat
ostrzegawczy pojawia się na
wyświetlaczu informacyjnym
kierowcy. Zwolnić sprzęgło.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 104.
System stop-start 3 155.

168Prowadzenie i użytkowanieHamulceHamulec zasadniczy składa się zdwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego
samochodu.
Lampka kontrolna m 3 103.
Układ ABS
Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć
poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Podczas nagłego hamowania światła
awaryjne włączają się automatycznie w zależności od intensywności
hamowania. Przy pierwszym
naciśnięciu pedału przyspieszenia
automatycznie się wyłączają.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 104.
Usterka
9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
