OPEL GRANDLAND X 2018.75 Instruktionsbok

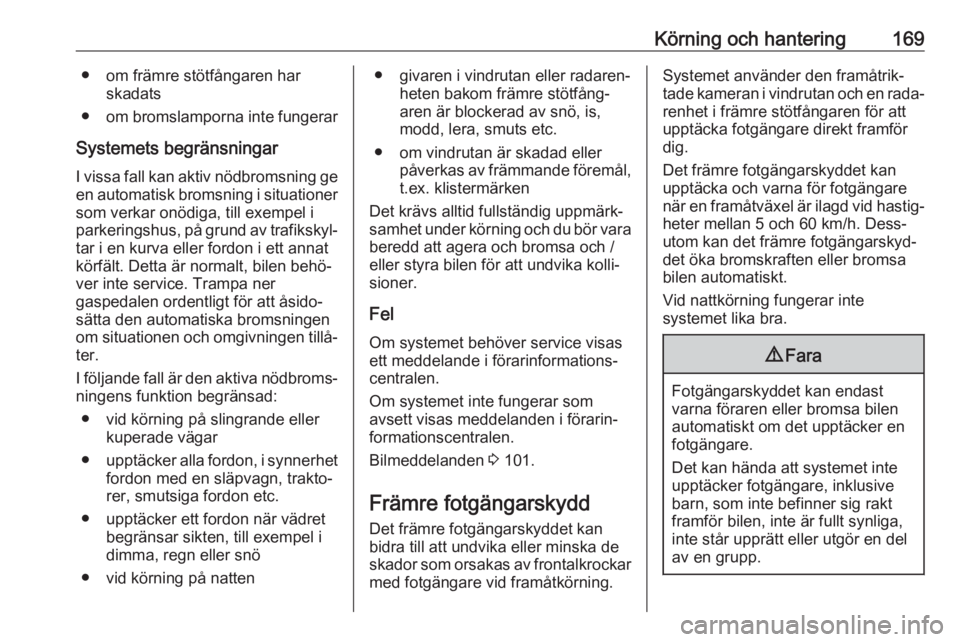

Körning och hantering169● om främre stötfångaren harskadats
● om bromslamporna inte fungerar
Systemets begränsningar
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i parkeringshus, på grund av trafikskyl‐ tar i en kurva eller fordon i ett annat
körfält. Detta är normalt, bilen behö‐ ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐ ter.
I följande fall är den aktiva nödbroms‐
ningens funktion begränsad:
● vid körning på slingrande eller kuperade vägar
● upptäcker alla fordon, i synnerhet
fordon med en släpvagn, trakto‐
rer, smutsiga fordon etc.
● upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö
● vid körning på natten● givaren i vindrutan eller radaren‐ heten bakom främre stötfång‐aren är blockerad av snö, is,modd, lera, smuts etc.
● om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken
Det krävs alltid fullständig uppmärk‐
samhet under körning och du bör vara
beredd att agera och bromsa och /
eller styra bilen för att undvika kolli‐ sioner.
Fel Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 101.
Främre fotgängarskydd Det främre fotgängarskyddet kan
bidra till att undvika eller minska de
skador som orsakas av frontalkrockar
med fotgängare vid framåtkörning.Systemet använder den framåtrik‐
tade kameran i vindrutan och en rada‐
renhet i främre stötfångaren för att
upptäcka fotgängare direkt framför
dig.
Det främre fotgängarskyddet kan
upptäcka och varna för fotgängare
när en framåtväxel är ilagd vid hastig‐ heter mellan 5 och 60 km/h. Dess‐
utom kan det främre fotgängarskyd‐
det öka bromskraften eller bromsa
bilen automatiskt.
Vid nattkörning fungerar inte
systemet lika bra.9 Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.

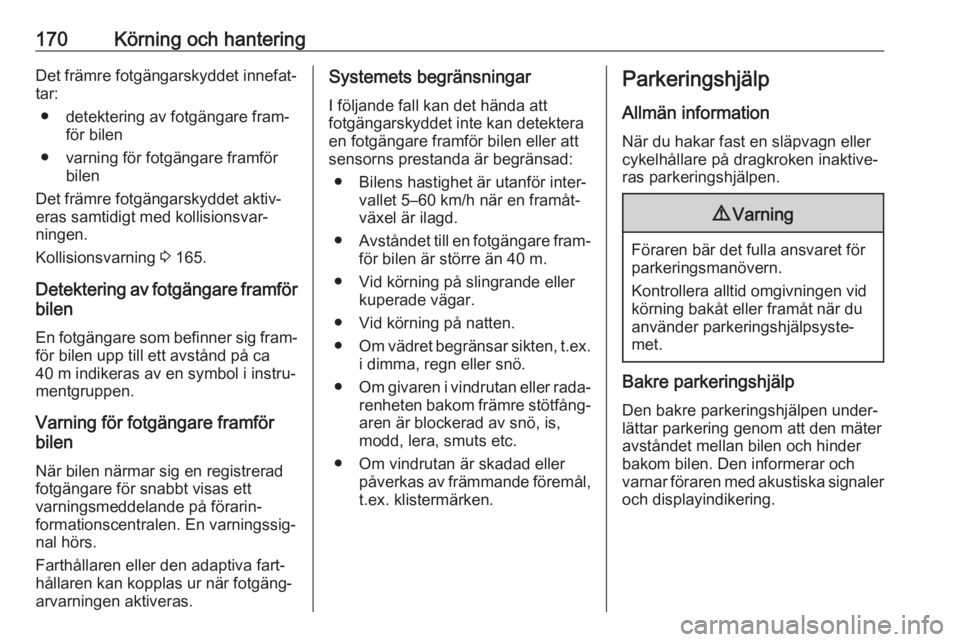

170Körning och hanteringDet främre fotgängarskyddet innefat‐
tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
Det främre fotgängarskyddet aktiv‐
eras samtidigt med kollisionsvar‐
ningen.
Kollisionsvarning 3 165.
Detektering av fotgängare framför bilen
En fotgängare som befinner sig fram‐ för bilen upp till ett avstånd på ca
40 m indikeras av en symbol i instru‐
mentgruppen.
Varning för fotgängare framför
bilen
När bilen närmar sig en registrerad
fotgängare för snabbt visas ett
varningsmeddelande på förarin‐
formationscentralen. En varningssig‐
nal hörs.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 5–60 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 m.
● Vid körning på slingrande eller kuperade vägar.
● Vid körning på natten.
● Om vädret begränsar sikten, t.ex.
i dimma, regn eller snö.
● Om givaren i vindrutan eller rada‐
renheten bakom främre stötfång‐aren är blockerad av snö, is,
modd, lera, smuts etc.
● Om vindrutan är skadad eller påverkas av främmande föremål,
t.ex. klistermärken.Parkeringshjälp
Allmän information
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Bakre parkeringshjälp
Den bakre parkeringshjälpen under‐ lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.

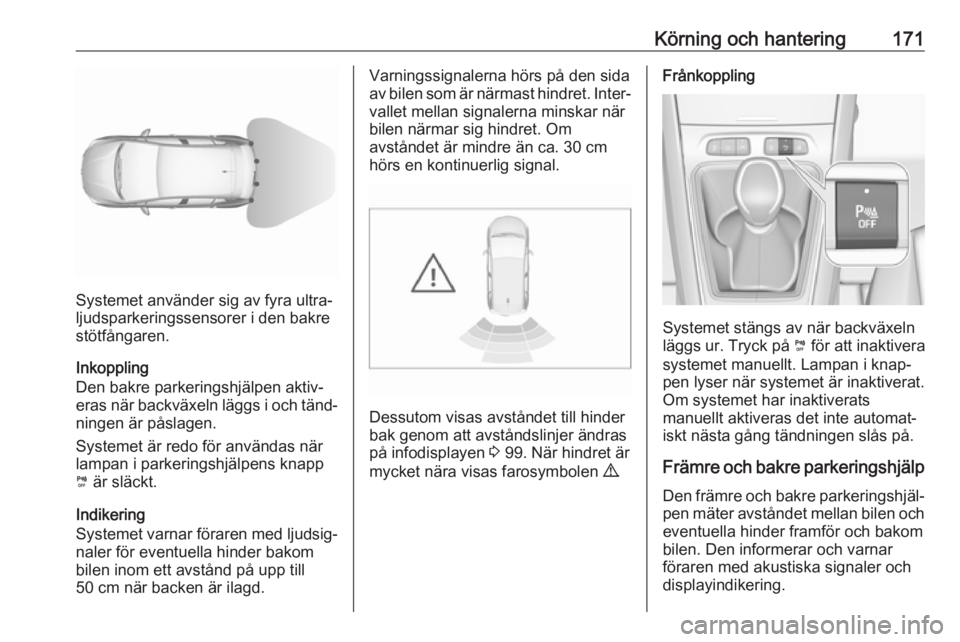

Körning och hantering171
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
stötfångaren.
Inkoppling
Den bakre parkeringshjälpen aktiv‐
eras när backväxeln läggs i och tänd‐
ningen är påslagen.
Systemet är redo för användas när
lampan i parkeringshjälpens knapp
¼ är släckt.
Indikering
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
50 cm när backen är ilagd.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras
på infodisplayen 3 99. När hindret är
mycket nära visas farosymbolen 9.
Frånkoppling
Systemet stängs av när backväxeln
läggs ur. Tryck på ¼ för att inaktivera
systemet manuellt. Lampan i knap‐
pen lyser när systemet är inaktiverat.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Främre och bakre parkeringshjälp Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och
eventuella hinder framför och bakom
bilen. Den informerar och varnar
föraren med akustiska signaler och
displayindikering.

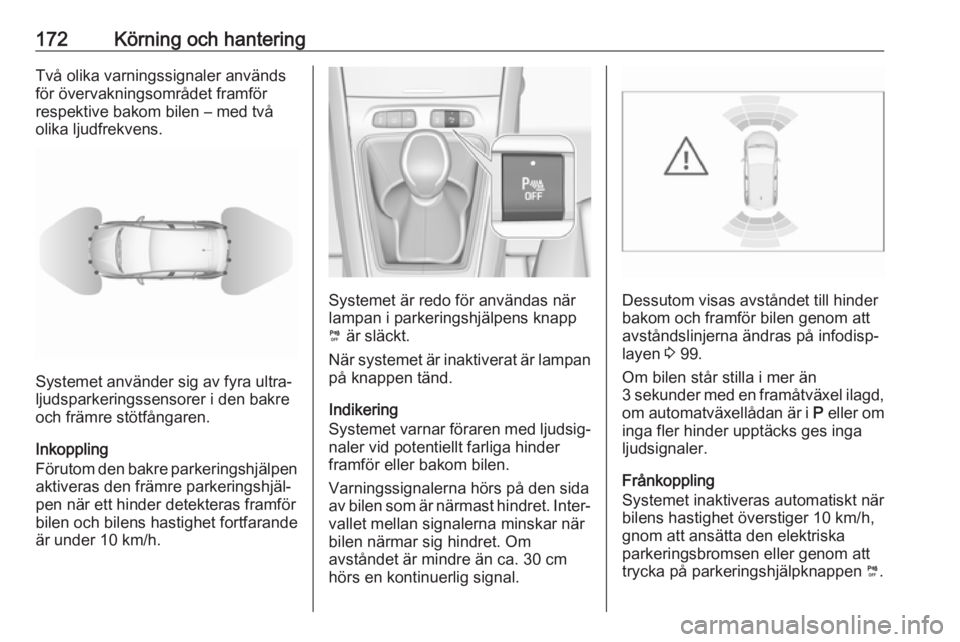

172Körning och hanteringTvå olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet använder sig av fyra ultra‐
ljudsparkeringssensorer i den bakre
och främre stötfångaren.
Inkoppling
Förutom den bakre parkeringshjälpen aktiveras den främre parkeringshjäl‐
pen när ett hinder detekteras framför
bilen och bilens hastighet fortfarande
är under 10 km/h.
Systemet är redo för användas när
lampan i parkeringshjälpens knapp
¼ är släckt.
När systemet är inaktiverat är lampan
på knappen tänd.
Indikering
Systemet varnar föraren med ljudsig‐ naler vid potentiellt farliga hinder
framför eller bakom bilen.
Varningssignalerna hörs på den sida av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.Dessutom visas avståndet till hinder
bakom och framför bilen genom att
avståndslinjerna ändras på infodisp‐
layen 3 99.
Om bilen står stilla i mer än
3 sekunder med en framåtväxel ilagd,
om automatväxellådan är i P eller om
inga fler hinder upptäcks ges inga
ljudsignaler.
Frånkoppling
Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att
trycka på parkeringshjälpknappen ¼.

Körning och hantering173När systemet inaktiveras manuellt
tänds lysdioden i knappen.
Om systemet har inaktiverats
manuellt aktiveras det inte automat‐
iskt nästa gång tändningen slås på.
Systemets begränsningar
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög yttre ljudnivå eller andra störande faktorer, tänds H i instru‐
mentgruppen. Ett meddelande visas dessutom i förarinformations‐
centralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatiskt in bilen i parker‐
ingsfickan.
Den avancerade parkeringshjälpen
hjälper föraren vid följande manövrer:
● Inkörning vid fickparkering.
● Inkörning vid lodrät parkering.
● Utkörning efter fickparkering.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt. Föraren kan när
som helst ta kontroll över bilen genom att ta tag i ratten.

174Körning och hanteringDet kan vara nödvändigt att köra
framåt och bakåt mer än en gång.
Instruktioner ges på infodisplayen
3 99.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Inkörning vid fickparkering
Inkoppling
Sänk bilens hastighet till under
20 km/h.
7'' Colour Info Display: För att söka
efter en parkeringsficka aktiverar du
systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Parkera på parallell plats .
8'' Colour Info Display: för att söka
efter en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på infodisplayen och
sedan Parkeringshjälp . Välj Inkörning
vid fickparkering .
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
Systemet kommer inte att identifiera
fickor som är uppenbart mindre eller
större än bilen.
När en ledig plats hittats visas en markering på infodisplayen och en
första ljudsignal hörs. Kör sakta
framåt. När den andra ljudsignalen
hörs, stanna bilen, lägg i backen,
släpp ratten och börja köra sakta. En
visuell återkoppling visas på infodisp‐ layen.

Körning och hantering175
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig.
Inkörning vid lodrät parkering
Inkoppling
7'' Colour Info Display: För att söka
efter en parkeringsficka aktiverar du
systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Parkera på vinkelrät plats .
8'' Colour Info Display: för att söka
efter en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på infodisplayen och
sedan Parkeringshjälp . Välj Lodrät
parkering .
Sänk bilens hastighet till under
20 km/h.
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
När flera parkeringsplatser bredvid
varandra hittas kommer systemet att
rikta in sig på den plats som är längst
bort.När en ledig plats hittats visas en
markering på infodisplayen och en ljudsignal hörs. Stanna bilen, lägg i
backen, släpp ratten och börja köra
utan att överskrida 7 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna genom att observera varning‐
arna från parkeringshjälpen och ljud‐
signalerna tills systemet talar om att manövern är färdig. När manövern är färdig släcks $ i instrumentgruppen.
Under parkeringsmanövern inaktive‐
ras systemet automatiskt om den
bakre delen av bilen befinner sig inom 50 cm från ett hinder.

176Körning och hanteringUtkörning efter fickparkering
Inkoppling
7'' Colour Info Display: När du ska
köra ut ur en parkeringsficka aktiverar du systemet genom att välja
Parkeringshjälp på infodisplayen. Välj
sedan Utkörning efter fickparkering .
8'' Colour Info Display: När du ska
köra ut ur en parkeringsficka aktiverar du systemet genom att trycka på Í.
Välj Körfunktioner på infodisplayen
och sedan Parkeringshjälp . Välj
Utkörning efter fickparkering .
Välj åt vilket håll du vill köra ut genom att aktivera blinkers på denna sida.
Lägg i backen eller en framåtväxel,
släpp ratten och börja köra utan att
överskrida 5 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen
tills systemet talar om att manövern är
färdig. Manövern är slutförd när
bilens framhjul är utanför parkerings‐
rutan.
När parkeringshjälpen har inaktive‐
rats måste du försäkra dig om att du
har kontroll över bilen.
Displayvisning
Instruktionerna på displayen visar
följande:
● allmänna tips och varningsmed‐ delanden
● behovet att stanna bilen när en parkeringsficka upptäcks
● färdriktningen under parkerings‐ manövern
● behov att växla till backen eller ettan
● behov att stanna eller att köra långsamt
● att parkeringsmanövern har lyck‐
ats indikeras av en popup-
symbol och en ljudsignal
● om en parkeringsmanöver avbryts
Frånkoppling
Med hjälp av knappen kan du avbryta
den aktuella parkeringshjälpsmanö‐
vern och återgå till den föregående
skärmen på bilens infodisplay. För att stänga av systemet helt trycker du på ¼ på mittkonsolen.

Körning och hantering177Systemet inaktiveras automatiskt:● om tändningen slås av
● vid motorstopp
● om ingen manöver påbörjas inom
5 minuter efter att manövertypen har valts
● när bilen står stilla en längre stund under en manöver
● om den elektroniska stabilitets‐ kontrollen aktiveras
● om bilens hastighet överskrider den angivna gränsen
● när föraren avbryter rattrörelsen
● efter fyra manövercykler (en manövercykel består av en
rörelse bakåt och en framåt)
● om förardörren öppnas
● om ett av framhjulen stöter på ett
hinder
● när parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.Systemet stängs av automatiskt vid körning med elektriskt ansluten släp‐ vagn, cykelhållare etc.
Kontakta din återförsäljare om du vill stänga av systemet under en längre
tid.
Fel Vid fel visas ett meddelande på
Colour Info Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
H och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.

178Körning och hanteringObservera!
Det kan hända att sensorerna detek‐ terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐
ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐ aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐
aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
7'' Colour Info Display: Välj på info‐
displayen och aktivera funktionen.
8'' Colour Info Display: Tryck på Í.
Välj körfunktioner på infodisplayen och sedan Varningssystem för döda
vinkeln . Aktivera funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.
