OPEL GRANDLAND X 2018.75 Instruktionsbok

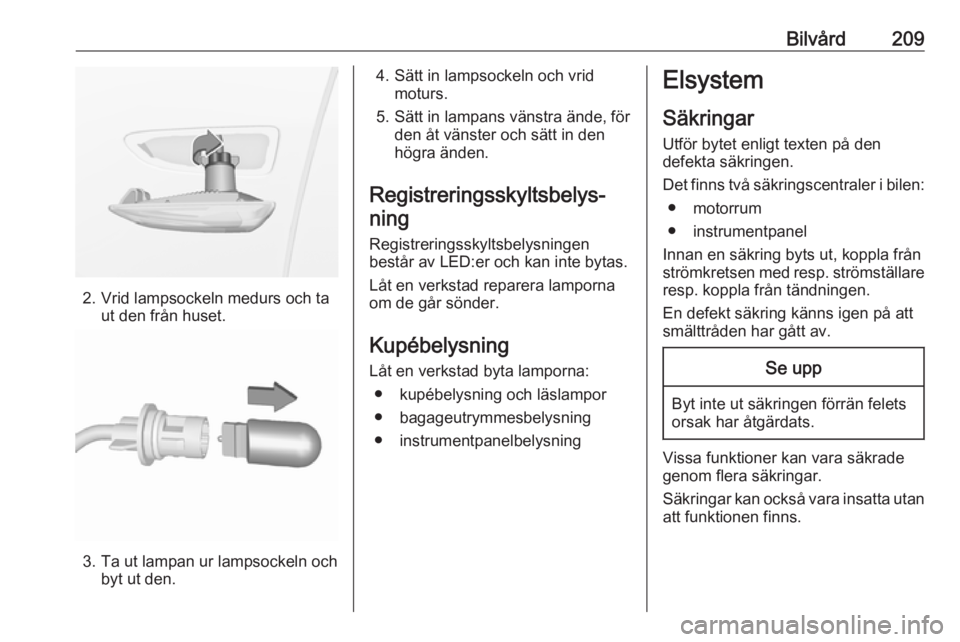

Bilvård209
2. Vrid lampsockeln medurs och taut den från huset.
3. Ta ut lampan ur lampsockeln ochbyt ut den.
4. Sätt in lampsockeln och vrid moturs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av LED:er och kan inte bytas.
Låt en verkstad reparera lamporna
om de går sönder.
Kupébelysning
Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysningElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

210Bilvård
Utdragningsverktyg för säkringarDet finns ett utdragningsverktyg för
säkringar framför säkringshållaren i
instrumentpanelen.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.
Beroende på version kan det finnas
olika säkringscentraler i motorrum‐
met:

Bilvård211NrStrömkrets9Stöldlarm10Stopp/start-system11Dieselavgassystem13Stopp/start-system15Elektrisk servostyrning/radar22Signalhorn29StartmotorNrStrömkrets1Luftkonditionering2Ratt4Elektrisk parkeringsbroms6Luftmunstycke16Dimljus fram18Höger helljus (halogen) / höger
strålkastare (LED)19Vänster helljus (halogen) / höger
strålkastare (LED)21StartmotorNrStrömkrets22Uppvärmd vindruta26Extravärmare/uppvärmd vind‐
ruta
När du bytt felaktiga säkringar
stänger du locket till säkringscentra‐
len och låser det.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel

212BilvårdI vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen på vänster sida. Öppna
luckan och ta bort den genom att
trycka på låset.
Beroende på version kan det finnas
olika säkringscentraler i instrument‐
panelen:NrStrömkrets1Elektroniskt nyckelsystem/stöld‐
larm4Stopp/start-system5Avancerad parkeringshjälp/
kamera/växellådans styrenhet7Förstärkare8Bakre torkare10Centrallås11Centrallås13Stöldlarm16Elektrisk servostyrning, hjul18OnStar21Innerbelysning22Handskfacksbelysning23Varningssystem för döda
vinkeln/Justering av ytterback‐
speglar/Induktiv laddning24Rattstångens elenhet25InnerbackspegelNrStrömkrets26Bältespåminnare27Kamera/Regnsensor/Auto‐
matisk belysningsreglering28USB/Infotainment31Airbag33Eluttag fram36Infotainment

Bilvård213NrStrömkrets1Innerbackspegel/Elektrisk ratt/
Stötdämparreglering /Radar/
Dieselavgassystem3Dragkrokssatsens styrmodul4Signalhorn5Vindrutespolare6Vindrutespolare7Eluttag bak10Dörrlås/Bakluckans lås11Dörrlås/Bakluckans lås12Stopp-start-system/Diagnoskon‐
taktenhet/Bromssystem13Infotainment/Klimatreglerings‐
system14Larmsignal15Klimatregleringssystem16Stopp-start-system/broms‐
system17InstrumentgruppNrStrömkrets19Rattstångens elenhet/Rattreg‐
lage21Stöldlarm22Kamera/Regnsensor/Auto‐
matisk belysningsreglering23Bältespåminnare24Automatisk växellåda/Avan‐
cerad parkeringshjälp/Panora‐
mavysystem25Airbag26Elektronisk stabilitetskontroll27Larm28OnStar29Infotainment32Cigarettändare / eluttag fram34Uppvärmd bakruta/Uppvärmd
vindruta/Induktiv laddningNrStrömkrets35Belysningsströmställare/Diagno‐
skontaktenhet36Belysning

214BilvårdBilverktyg
Verktyg Bilar med reservhjul
Öppna golvluckan i lastutrymmet
3 70.
Ta bort verktygslådans lock.
Domkraften, bogseröglan, blocken
och verktygen är placerade i verk‐
tygslådan.
Bilar utan reservhjul
Bogseröglan och blocken finns i en
låda under golvpanelen i bagageut‐
rymmet.
Däckreparationssats 3 219.
Bilar med högtalarsystem
Bogseröglan och blocken finns i en
låda under golvpanelen i bagageut‐
rymmet.
Däckreparationssats 3 219.

Bilvård215Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 248.Däckbeteckningar
T.ex. 225/55 R 18 98 V225:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat18:fälgdiameter, tum98:kod bärförmåga t.ex. 98
motsvarar 750 kgV:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 244.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera däcktrycket när däcken är kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med däcktrycksövervaknings‐
system.

216BilvårdRingtryck 3 248.
Däcktrycksinformationsetiketten på
vänster dörram anger originaldäcktyp
och tillhörande däcktryck.
Uppgifterna om däcktryck avser kalla däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med
däcktrycket för full last.
ECO-däcktrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod.
Motordata 3 242.
2. Identifiera respektive däck.
Däcktryckstabellerna visar alla
möjliga däckkombinationer 3 248.För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer
bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär 20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐
rar varma däck.
Varningssystem förtryckförlust
Varningssystemet för tryckförlust
kontrollerar kontinuerligt rotations‐
hastigheten hos alla fyra hjulen och
varnar för lågt däcktryck under
körning. Detta uppnås genom att
däckets rullningsomkrets jämförs
med referensvärden och ytterligare
signaler.
Vid tryckförlust tänds kontrollampan
w och ett varningsmeddelande visas
i förarinformationscentralen.

Bilvård217I detta fall bör du sänka hastigheten
samt undvika skarp kurvtagning och hastig inbromsning. Stanna så fort
det är säkert att göra det och kontrol‐
lera däcktrycket.
Kontrollampa w 3 95.
När däcktrycket har justerats ska du
initiera systemet för att släcka
kontrollampan och starta om
systemet.Se upp
Varningssystemet för tryckförlust
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Vid ett fel visas ett meddelande om
systemfel i förarinformations‐
centralen. Ställ in korrekt däcktryck
och starta om systemet. Kontakta en verkstad om felmeddelandet fortsät‐
ter att visas. Systemet fungerar inte
vid fel på ABS eller ESC eller om ett
tillfälligt reservhjul används. När
däcket har bytts ut mot ett vanligt
däck bör du kontrollera däcktrycket
med kalla däck och initiera systemet.
Systeminitialisering
När däcktrycket har korrigerats eller
efter ett hjulbyte måste systemet initi‐
eras för att lära sig de nya referen‐
svärdena för däckets omkrets:
1. Se alltid till att alla fyra däcken har
rätt däcktryck 3 248.
2. Dra åt parkeringsbromsen.
3. Tryck på w för att återställa
varningssystemet för tryckförlust.
4. Återställningen bekräftas av ett meddelande som visas.
Efter initieringen kalibreras systemet
automatiskt till de nya däcktrycken
under körning. Efter en längre tids
körning anpassas systemet till de nya
däcktrycken och övervakar dessa.
Kontrollera alltid däcktrycket med
kalla däck.
Systemet måste initieras om när: ● Däcktrycket har ändrats
● Lastförhållandena har ändrats
● Ett eller flera hjul har bytts ut
Systemet kommer inte att varna
omedelbart vid punktering eller en
snabb tryckfölust. Detta beror på
beräkningstiden.
Mönsterdjup
Kontrollera mönsterdjupet regel‐
bundet.
Däck ska av säkerhetsskäl kasseras
när mönsterdjupet nått ner till
2-3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.

218Bilvård
Det minsta lagliga mönsterdjupet
( 1,6 mm) har nåtts när mönstret slitits
till en slitagevarnare (TWI = Tread
Wear Indicator). Deras läge anges av markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen under en tid bytas mot
bakhjulen. Se till att hjulens rotations‐
riktning är densamma som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck och
fälgdimension
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken
måste kanske varningssystemet för
tryckförlust programmeras om och
ändringar göras på bilen.
Varningssystem för tryckförlust
3 216.
Byt dekalen med däcktryck.9 Varning
Användning av olämpliga däck
eller fälgar kan leda till olyckor och
till att typgodkännandet upphör.
Hjulsidor
Hjulsidor och däck som godkänts av
tillverkaren av respektive bil måste
användas om kraven för den aktuella
kombinationen av hjul och däck skall
uppfyllas.
Om hjulsidor och däck som inte
godkänts av tillverkaren används får däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Sätt inte fast hjul‐sidor om låsbara hjulmuttrar till
fälgarna används.
Snökedjor
Snökedjor är endast tillåtna på fram‐
hjulen.
