Page 11 of 293

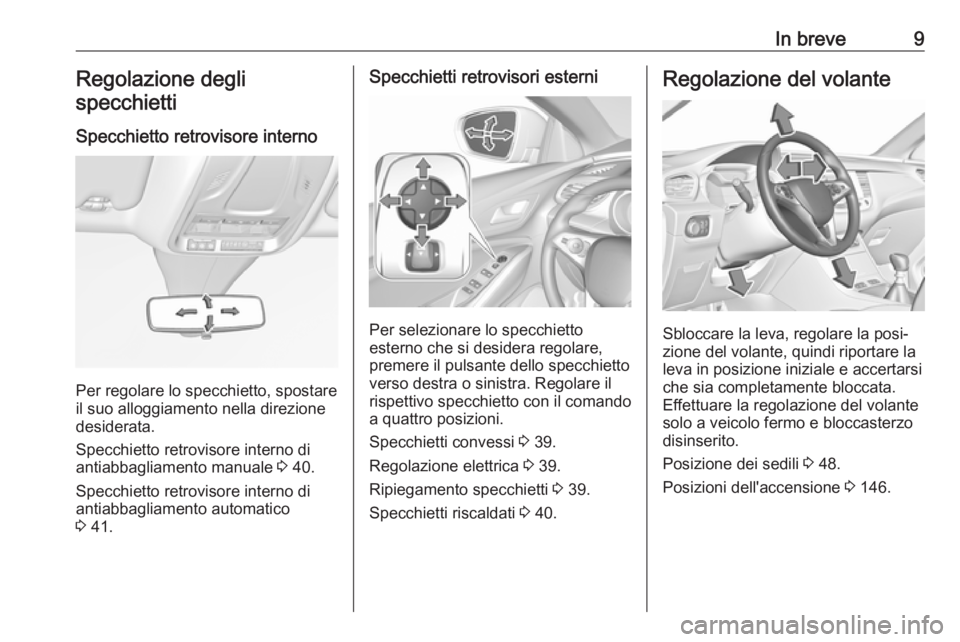

In breve9Regolazione degli
specchietti
Specchietto retrovisore interno
Per regolare lo specchietto, spostare
il suo alloggiamento nella direzione
desiderata.
Specchietto retrovisore interno di
antiabbagliamento manuale 3 40.
Specchietto retrovisore interno di
antiabbagliamento automatico
3 41.
Specchietti retrovisori esterni
Per selezionare lo specchietto
esterno che si desidera regolare,
premere il pulsante dello specchietto
verso destra o sinistra. Regolare il rispettivo specchietto con il comando
a quattro posizioni.
Specchietti convessi 3 39.
Regolazione elettrica 3 39.
Ripiegamento specchietti 3 39.
Specchietti riscaldati 3 40.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Posizione dei sedili 3 48.
Posizioni dell'accensione 3 146.
Page 12 of 293

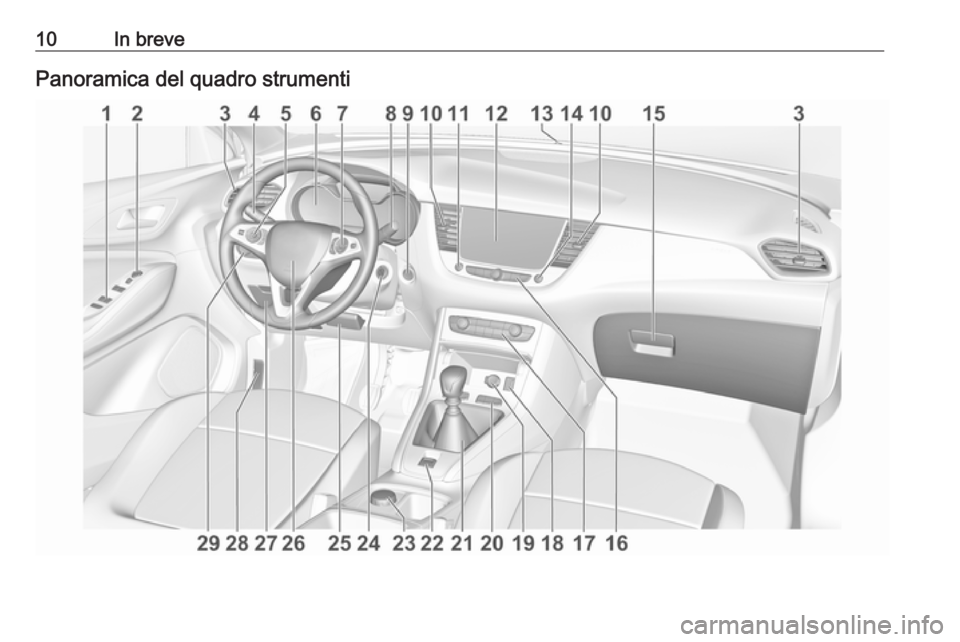

10In brevePanoramica del quadro strumenti

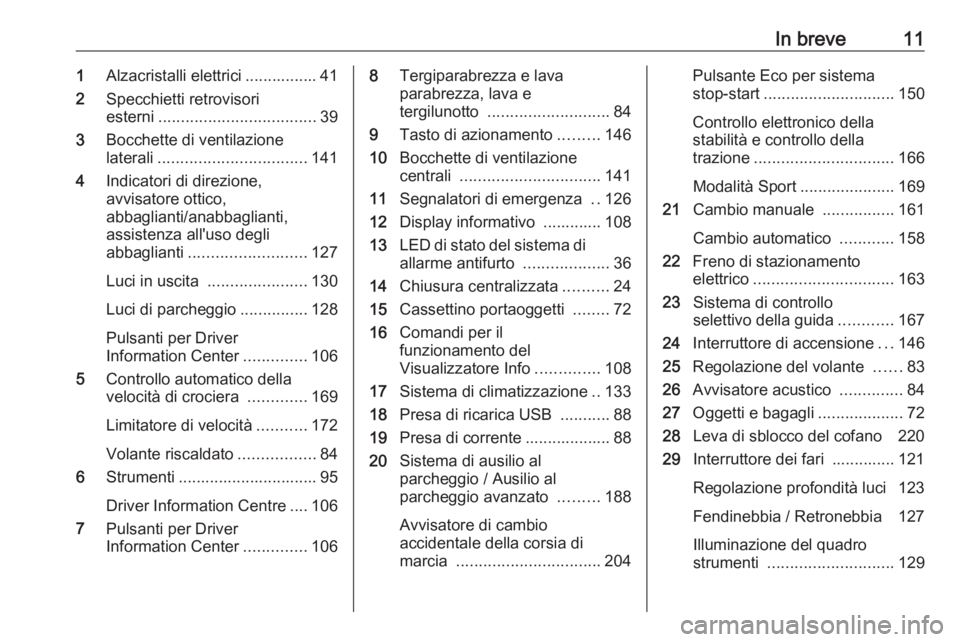

Page 13 of 293
In breve111Alzacristalli elettrici ................ 41
2 Specchietti retrovisori
esterni ................................... 39
3 Bocchette di ventilazione
laterali ................................. 141
4 Indicatori di direzione,
avvisatore ottico,
abbaglianti/anabbaglianti,
assistenza all'uso degli
abbaglianti .......................... 127
Luci in uscita ...................... 130
Luci di parcheggio ...............128
Pulsanti per Driver
Information Center ..............106
5 Controllo automatico della
velocità di crociera .............169
Limitatore di velocità ...........172
Volante riscaldato .................84
6 Strumenti ............................... 95
Driver Information Centre .... 106
7 Pulsanti per Driver
Information Center ..............1068Tergiparabrezza e lava
parabrezza, lava e
tergilunotto ........................... 84
9 Tasto di azionamento .........146
10 Bocchette di ventilazione
centrali ............................... 141
11 Segnalatori di emergenza ..126
12 Display informativo ............. 108
13 LED di stato del sistema di
allarme antifurto ...................36
14 Chiusura centralizzata ..........24
15 Cassettino portaoggetti ........72
16 Comandi per il
funzionamento del
Visualizzatore Info ..............108
17 Sistema di climatizzazione ..133
18 Presa di ricarica USB ...........88
19 Presa di corrente ................... 88
20 Sistema di ausilio al
parcheggio / Ausilio al
parcheggio avanzato .........188
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 204Pulsante Eco per sistema
stop-start ............................. 150
Controllo elettronico della
stabilità e controllo della
trazione ............................... 166
Modalità Sport .....................169
21 Cambio manuale ................161
Cambio automatico ............158
22 Freno di stazionamento
elettrico ............................... 163
23 Sistema di controllo
selettivo della guida ............167
24 Interruttore di accensione ...146
25 Regolazione del volante ......83
26 Avvisatore acustico ..............84
27 Oggetti e bagagli ...................72
28 Leva di sblocco del cofano 220
29 Interruttore dei fari .............. 121
Regolazione profondità luci 123
Fendinebbia / Retronebbia 127
Illuminazione del quadro
strumenti ............................ 129
Page 14 of 293

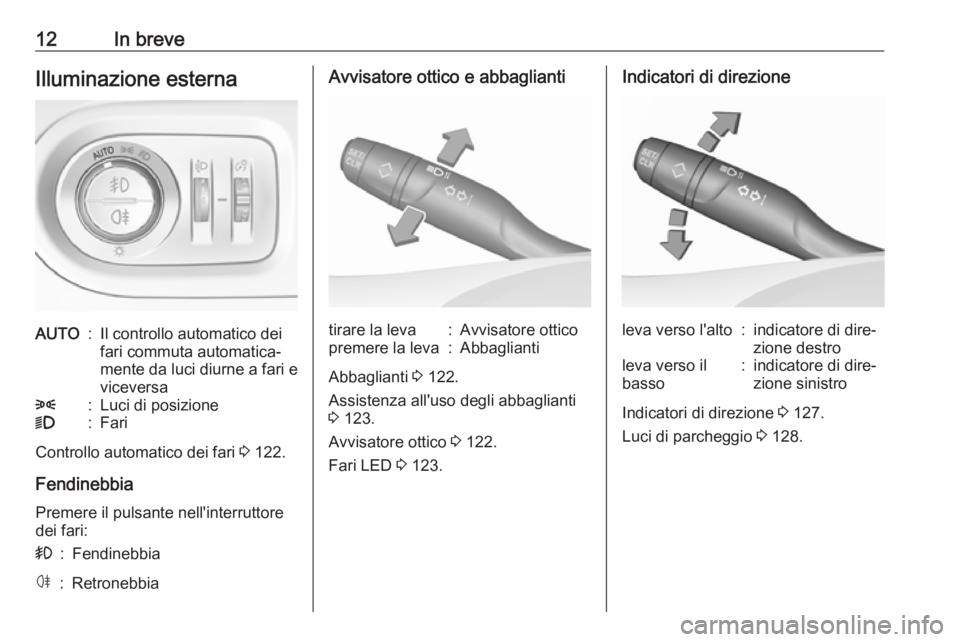

12In breveIlluminazione esternaAUTO:Il controllo automatico dei
fari commuta automatica‐
mente da luci diurne a fari e
viceversa8:Luci di posizione9:Fari
Controllo automatico dei fari 3 122.
Fendinebbia Premere il pulsante nell'interruttore
dei fari:
>:Fendinebbiaø:RetronebbiaAvvisatore ottico e abbagliantitirare la leva:Avvisatore otticopremere la leva:Abbaglianti
Abbaglianti 3 122.
Assistenza all'uso degli abbaglianti
3 123.
Avvisatore ottico 3 122.
Fari LED 3 123.
Indicatori di direzioneleva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 127.
Luci di parcheggio 3 128.
Page 15 of 293

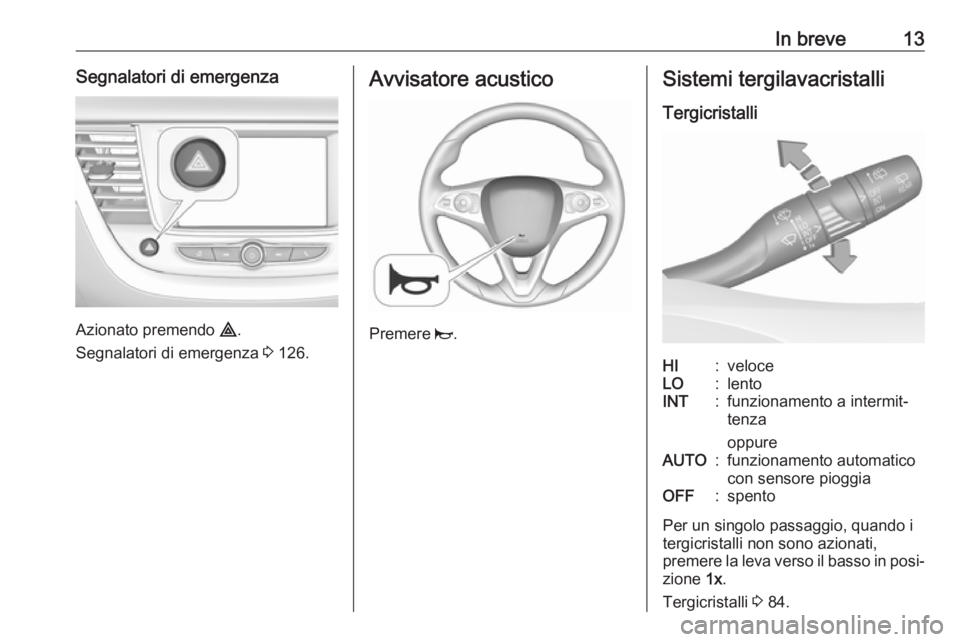

In breve13Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 126.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza
oppureAUTO:funzionamento automatico
con sensore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso il basso in posi‐
zione 1x.
Tergicristalli 3 84.
Page 16 of 293
14In breveLavaggio del parabrezza
Tirare la leva.
Sistema di lavaggio del parabrezza.
3 84.
Liquido lavacristalli 3 222.
Sostituzione delle spazzole tergicri‐ stalli 3 225.
Tergilunotto
Ruotare la calotta esterna per azio‐
nare il tergilunotto:
OFF:spentoINT:funzionamento a intermit‐
tenzaON:funzionamento continuoLavalunotto
Premere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 86.
Page 17 of 293

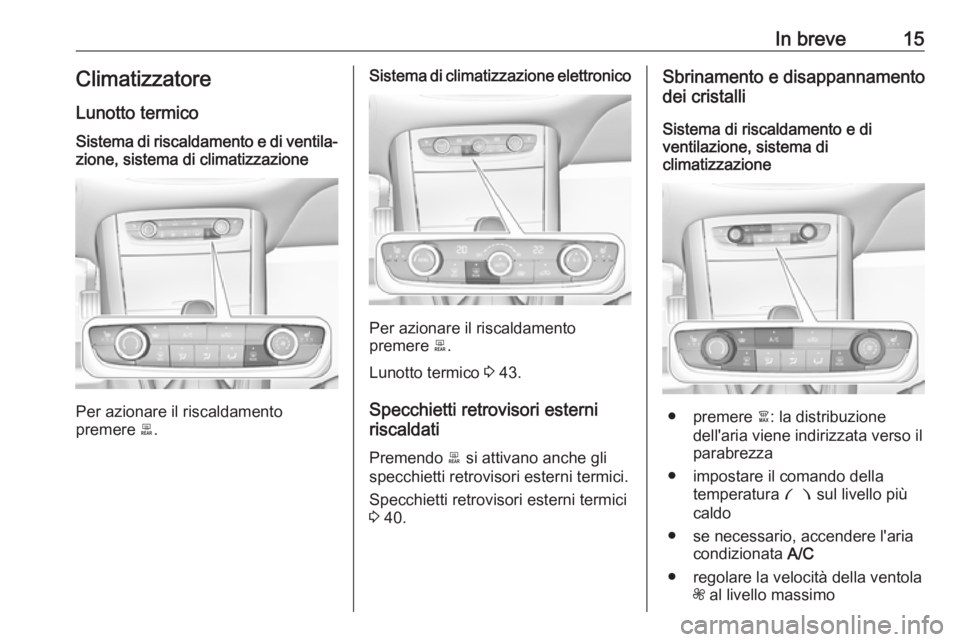

In breve15Climatizzatore
Lunotto termicoSistema di riscaldamento e di ventila‐
zione, sistema di climatizzazione
Per azionare il riscaldamento
premere b.
Sistema di climatizzazione elettronico
Per azionare il riscaldamento
premere b.
Lunotto termico 3 43.
Specchietti retrovisori esterni
riscaldati
Premendo b si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 40.
Sbrinamento e disappannamento
dei cristalli
Sistema di riscaldamento e di
ventilazione, sistema di
climatizzazione
● premere à: la distribuzione
dell'aria viene indirizzata verso il
parabrezza
● impostare il comando della temperatura £ sul livello più
caldo
● se necessario, accendere l'aria condizionata A/C
● regolare la velocità della ventola Z al livello massimo
Page 18 of 293

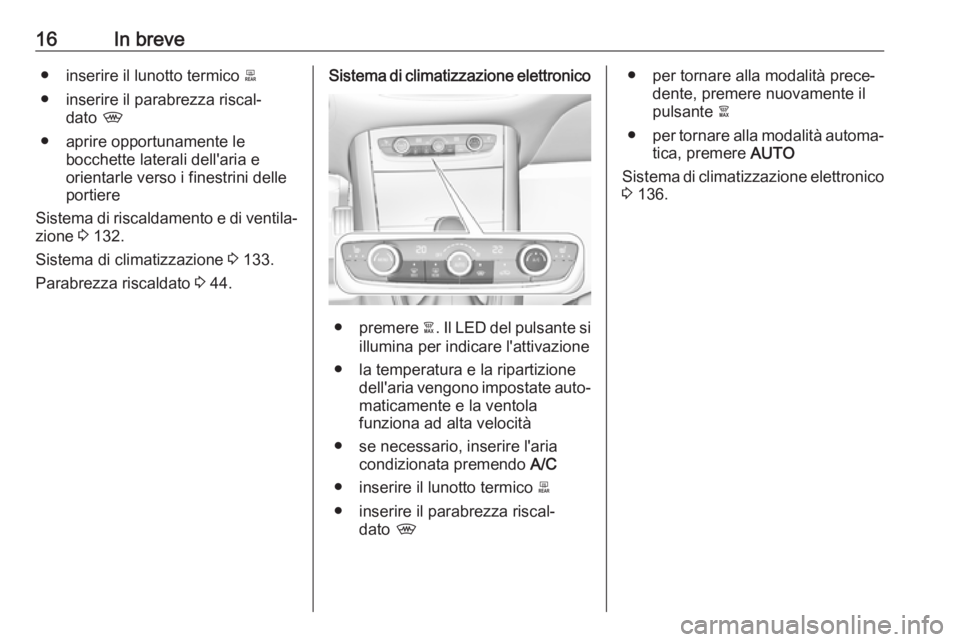

16In breve● inserire il lunotto termico b
● inserire il parabrezza riscal‐ dato ,
● aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere
Sistema di riscaldamento e di ventila‐
zione 3 132.
Sistema di climatizzazione 3 133.
Parabrezza riscaldato 3 44.Sistema di climatizzazione elettronico
● premere à. Il LED del pulsante si
illumina per indicare l'attivazione
● la temperatura e la ripartizione dell'aria vengono impostate auto‐maticamente e la ventola
funziona ad alta velocità
● se necessario, inserire l'aria condizionata premendo A/C
● inserire il lunotto termico b
● inserire il parabrezza riscal‐ dato ,
● per tornare alla modalità prece‐
dente, premere nuovamente il
pulsante à
● per tornare alla modalità automa‐
tica, premere AUTO
Sistema di climatizzazione elettronico
3 136.
Page 19 of 293

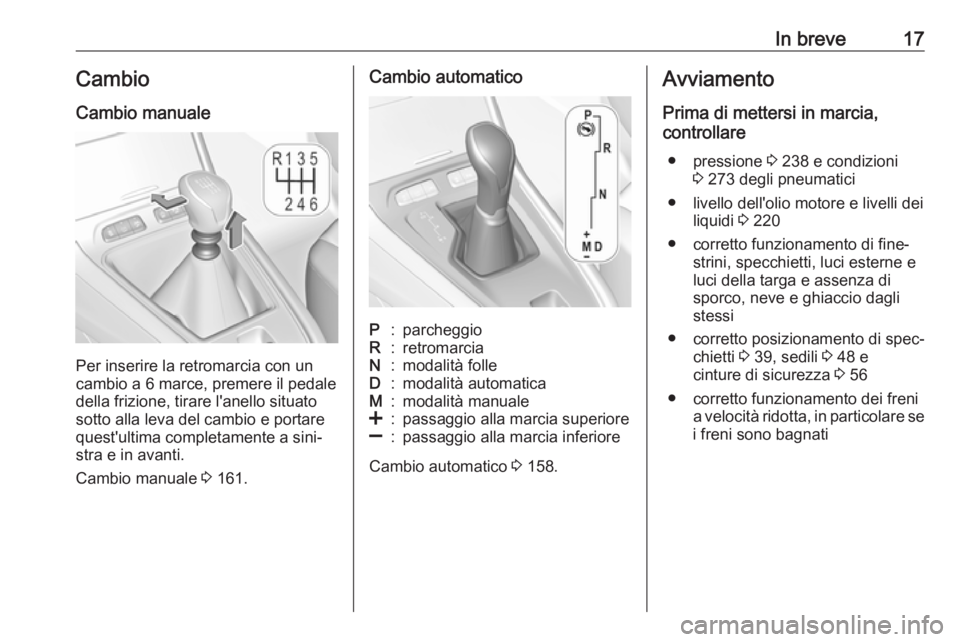

In breve17Cambio
Cambio manuale
Per inserire la retromarcia con un
cambio a 6 marce, premere il pedale
della frizione, tirare l'anello situato sotto alla leva del cambio e portare
quest'ultima completamente a sini‐
stra e in avanti.
Cambio manuale 3 161.
Cambio automaticoP:parcheggioR:retromarciaN:modalità folleD:modalità automaticaM:modalità manuale<:passaggio alla marcia superiore]:passaggio alla marcia inferiore
Cambio automatico 3 158.
Avviamento
Prima di mettersi in marcia,
controllare
● pressione 3 238 e condizioni
3 273 degli pneumatici
● livello dell'olio motore e livelli dei liquidi 3 220
● corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi
● corretto posizionamento di spec‐ chietti 3 39, sedili 3 48 e
cinture di sicurezza 3 56
● corretto funzionamento dei freni a velocità ridotta, in particolare se
i freni sono bagnati
Page 20 of 293

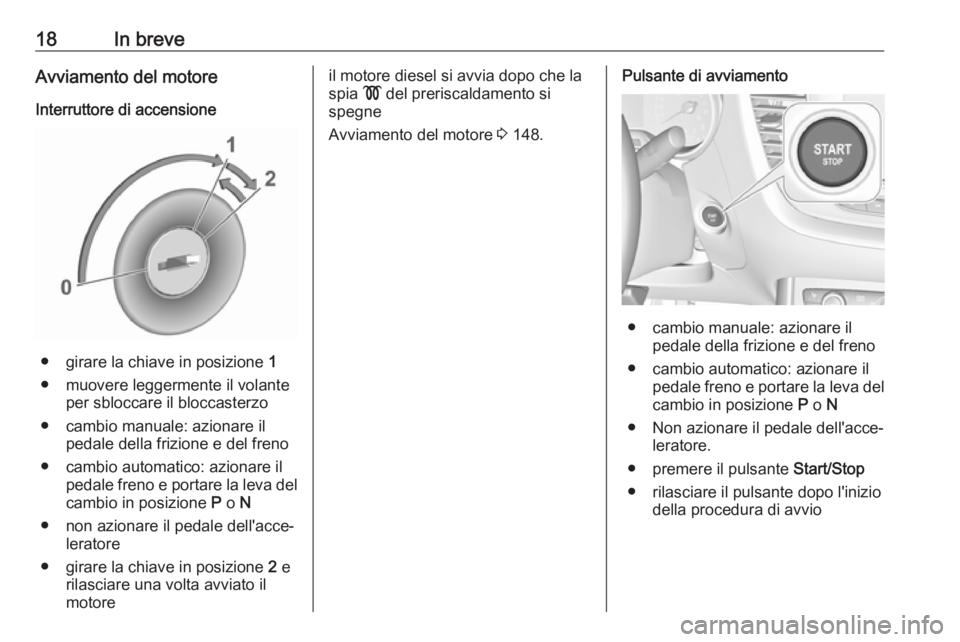

18In breveAvviamento del motore
Interruttore di accensione
● girare la chiave in posizione 1
● muovere leggermente il volante per sbloccare il bloccasterzo
● cambio manuale: azionare il pedale della frizione e del freno
● cambio automatico: azionare il pedale freno e portare la leva delcambio in posizione P o N
● non azionare il pedale dell'acce‐ leratore
● girare la chiave in posizione 2 e
rilasciare una volta avviato il
motore
il motore diesel si avvia dopo che la
spia ! del preriscaldamento si
spegne
Avviamento del motore 3 148.Pulsante di avviamento
● cambio manuale: azionare il
pedale della frizione e del freno
● cambio automatico: azionare il pedale freno e portare la leva delcambio in posizione P o N
● Non azionare il pedale dell'acce‐ leratore.
● premere il pulsante Start/Stop
● rilasciare il pulsante dopo l'inizio della procedura di avvio
