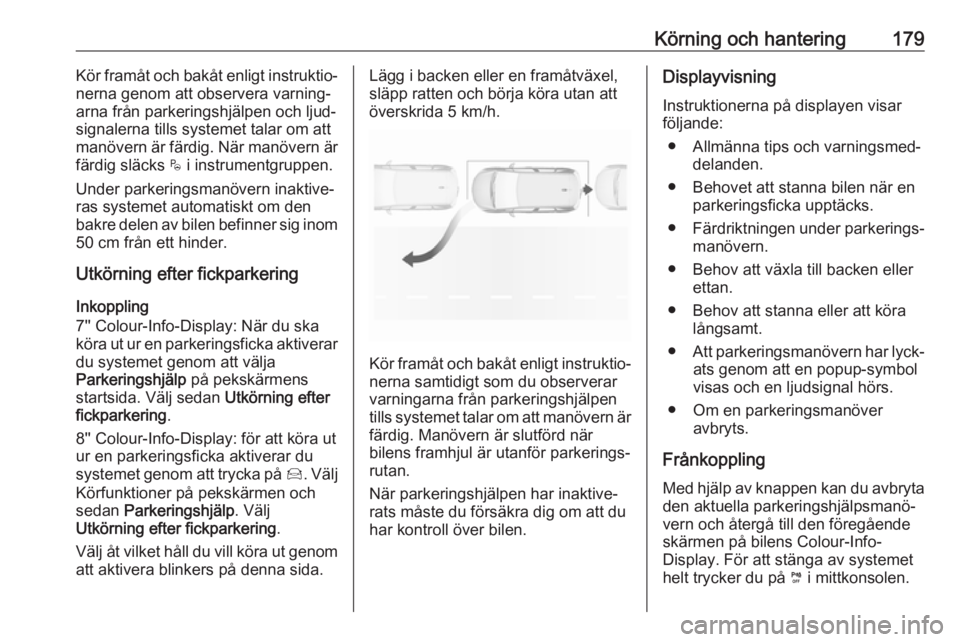

Körning och hantering179Kör framåt och bakåt enligt instruktio‐
nerna genom att observera varning‐
arna från parkeringshjälpen och ljud‐
signalerna tills systemet talar om att
manövern är färdig. När manövern är
färdig släcks $ i instrumentgruppen.
Under parkeringsmanövern inaktive‐
ras systemet automatiskt om den
bakre delen av bilen befinner sig inom 50 cm från ett hinder.
Utkörning efter fickparkering
Inkoppling
7'' Colour-Info-Display: När du ska
köra ut ur en parkeringsficka aktiverar
du systemet genom att välja
Parkeringshjälp på pekskärmens
startsida. Välj sedan Utkörning efter
fickparkering .
8'' Colour-Info-Display: för att köra ut
ur en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på pekskärmen och sedan Parkeringshjälp . Välj
Utkörning efter fickparkering .
Välj åt vilket håll du vill köra ut genom att aktivera blinkers på denna sida.Lägg i backen eller en framåtväxel,
släpp ratten och börja köra utan att
överskrida 5 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig. Manövern är slutförd när
bilens framhjul är utanför parkerings‐
rutan.
När parkeringshjälpen har inaktive‐
rats måste du försäkra dig om att du
har kontroll över bilen.
Displayvisning
Instruktionerna på displayen visar
följande:
● Allmänna tips och varningsmed‐ delanden.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Behov att växla till backen eller ettan.
● Behov att stanna eller att köra långsamt.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver avbryts.
Frånkoppling Med hjälp av knappen kan du avbryta
den aktuella parkeringshjälpsmanö‐
vern och återgå till den föregående
skärmen på bilens Colour-Info-
Display. För att stänga av systemet
helt trycker du på ¼ i mittkonsolen.

180Körning och hanteringSystemet inaktiveras automatiskt:● om tändningen slås av
● vid motorstopp
● om ingen manöver påbörjas inom
5 minuter efter att manövertypen har valts
● när bilen står stilla en längre stund under en manöver
● om den elektroniska stabilitets‐ regleringen (ESC) aktiveras
● om bilens hastighet överskrider den angivna gränsen
● när föraren avbryter rattrörelsen
● efter 4 manövercykler (en manö‐ vercykel består av en rörelse
bakåt och en framåt)
● om förardörren öppnas
● om ett av framhjulen stöter på ett
hinder
● när parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.Systemet stängs av automatiskt vid körning med elektriskt ansluten släp‐
vagn.
Kontakta din återförsäljare om du vill stänga av systemet under en längre
tid.
Fel
Vid fel visas ett meddelande på
Colour-Info-Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
H och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.

Körning och hantering181Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
7'' Colour-Info-Display: välj
Dödavinkeln-varnare på pekskär‐
mens huvudskärm och aktivera funk‐
tionen.
8'' Colour-Info-Display: Tryck på Í.
Välj körfunktioner på pekskärmen och
sedan Varningssystem för döda
vinkeln . Aktivera funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet

182Körning och hanteringNär systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
rund lampa i den aktuella ytterback‐
spegeln.
Lampan tänds omedelbart när bilen
körs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.
Förutsättningar
Följande villkor måste vara uppfyllda
för att systemet ska fungera korrekt:
● Alla bilar rör sig i samma riktning och i angränsande körfält.
● Den egna bilens hastighet är mellan 12 och 140 km/h.
● En bil passeras med en hastig‐ hetsskillnad på mindre än 10 km/h.
● En annan bil passerar med en hastighetsskillnad på mindre än
25 km/h.
● Trafikflödet är normalt.
● Bilen körs på en rak eller någor‐ lunda kurvig väg.
● Bilen drar inte en släpvagn.Ingen varning ges i följande situatio‐
ner:
● Om föremål som inte rör sig (parkerade bilar, hinder, gatube‐
lysning, vägmärken...) finns i
närheten.
● Bilar som rör sig i motsatt rikt‐ ning.
● Körning på en slingrig väg eller i en skarp kurva.
● Om bilen kör om (eller blir omkörd av) en mycket lång bil
(t.ex. en lastbil eller buss), som
upptäcks i döda vinkeln bakom
bilen och samtidigt finns i
förarens synfält framför bilen.
● Vid mycket tung trafik kan bilar som upptäcks framför och bakom
bilen förväxlas med en lastbil
eller ett stationärt föremål.
● När omkörningen sker för fort.
Frånkoppling
Du kan stänga av systemet under
Personliga inställningar 3 104. B
slocknar då i instrumentgruppen.
Dessutom hörs en ljudsignal.Inställningen sparas i minnet när
tändningen slås av.
Systemet inaktiveras automatiskt vid bogsering av en elektriskt ansluten
släpvagn.
Vid ogynnsamma väderförhållanden
som kraftigt regn kan felaktiga regi‐
streringar ske.
Fel
Om ett fel uppstår blinkar B en stund
på instrumentpanelen, F tänds
och ett displaymeddelande visas.
Kontakta en återförsäljare eller en
kvalificerad verkstad för att kontrol‐
lera systemet.
Panoramavysystem
Detta system gör att utsikten över
bilens omgivning nästan visas som en 360° bild på infodisplayen, som ett fågelperspektiv.
Systemet använder: ● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren

Körning och hantering183● den främre kameran, som ärmonterad i frontgrillen under
emblemet
● ultraljudsparkeringssensorer i den främre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar: till höger visas en vy
ovanifrån bilen, och till vänster visas
vyn från den bakre eller främre kame‐
ran. Parkeringssensorerna komplet‐
terar informationen om vyn ovanifrån.
Inkoppling Panoramavysystemet aktiveras när: ● en växel läggs i eller växellådan i
neutralläge (främre vy)
● backen läggs i (bakre vy)
● manuellt från vyvalsmenyn
● kommer för nära ett föremål fram‐
för bilen
● bilen körs med en hastighet upp till 20 km/h
Personliga inställningar 3 104Funktionalitet
Olika vyer kan väljas i skärmens
vänstra del. Ändra vyn när som helst under en manöver genom att trycka
på pekfältet i den nedre vänstra
zonen på displayen och välj en vy från
vyvalsmenyn:
● Standardvy
● Autoläge
● Zoomvy
● 180° vy
Displayen uppdateras omedelbart
med den vy som väljs.
AUTO-läget är aktiverat som stan‐
dard. I det här läget väljer systemet
den bästa vyn, standard eller zoom,
enligt informationen från parkerings‐
sensorerna.
Dessa inställningar sparas i minnet
när tändningen slås av.
Standardvy
Standardvyn består av en bakre och en främre vy.Bakifrånvy

184Körning och hanteringOmrådet bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar. Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på cirka en och två
meter från kanten på bilens bakre
stötfångare.
Denna vy är tillgänglig i AUTO-läget
eller i menyn för val av vy.Framifrånvy
Området framför bilen visas på
skärmen. De vertikala linjerna visar bilens bredd med utfällda speglar.
Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens främre stötfångare. De övre horisontella linjerna repre‐
senterar avstånd på cirka en och två
meter från kanten på bilens främre
stötfångare.Denna vy är tillgänglig i AUTO-läget
eller i menyn för val av vy.
Autoläge
Detta läge är aktiverat som standard.
Med hjälp av sensorer i den bakre
eller främre stötfångaren ändras den
automatiska vyn från en bakåtvy eller
framåtvy till en vy ovanifrån när bilen
närmar sig ett hinder under en manö‐ ver.
Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre eller främre ovansida, så att föraren lättare kan
manövrera runt hinder i närheten av
bilen. Denna vy är tillgänglig i AUTO-
läget eller i menyn för val av vy.
180° vy
180-gradersvyn underlättar backning
ut från en parkeringsplats genom att göra det möjligt för föraren att se bilar,
fotgängare och cyklister som närmar
sig. Det rekommenderas inte att
denna vy används under en hel
manöver. Den består av tre områden:
vänster (1), mitt (2) och höger (3).
Denna vy är endast tillgänglig från
menyn för val av vy.

Körning och hantering185FrånkopplingPanoramavysystemet inaktiveras: ● om du kör över 30 km/h
● sju sekunder efter att backväxeln
läggs ur
● om du trycker på ikonen q i
pekskärmens övre vänstra hörn
● bakluckan öppnas
Allmän information9 Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområde, t.ex. under stöt‐
fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte
på skärmen.
Systemets begränsningar
Se upp
För optimal funktion för systemet
är det viktigt att kameralinsen i
bakluckan mellan registrerings‐
skyltsbelysningen och linsen i
framgrillen under emblemet alltid
hålls rena. Skölj linserna med
vatten och torka av dem med en
mjuk trasa.
Rengör inte linserna med ett
ångstrålaggregat eller en
högtryckstvätt.
Det kan hända att panoramavysyste‐
met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Infodisp‐
lay.

186Körning och hantering9Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckan.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Hjälplinjer
De vertikala linjerna visar bilens
allmänna riktning och avståndet
mellan de vertikala linjerna visar
bilens bredd utan speglar. Röda
markeringar motsvarar 50 cm från bakre stötfångarens kant. Den första
heldragna horisontella linjen repre‐
senterar ett avstånd på 1 m.
Avståndet mellan varje heldragen
horisontell linje representerar 1 m.
Den sista heldragna horisontella
linjen representerar 5 m.

Körning och hantering187Inaktivering av hjälplinjer
Hjälplinjerna kan inaktiveras på info‐
displayen. Välj Inställningar, I
Fordon , I Kollisionsskydd , I
Backkamerans hjälplinjer , I § .
Info-Display 3 101.
Personliga inställningar 3 104.
Inaktivering
Kameran stängs av när en framåtvä‐ xel läggs i.
Systemets begränsningar
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Helljusstrålkastarna lyser rakt in i
kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med
vatten och torka med en mjuk trasa.
● Bakluckan öppnas.● Bilen bogserar en elektriskt ansluten släpvagn.
● Bilen har blivit påkörd bakifrån. ● Det förekommer extrema tempe‐ raturväxlingar.
Filbytesvarning Filbytesvarningssystemet registrerarkörfältsmarkeringarna som bilen kör
mellan med hjälp av en framåtriktad
kamera som sitter upptill i vindrutan.
Systemet upptäcker filbyten och
varnar föraren med visuella och akus‐
tiska signaler i händelse av ett
oavsiktligt filbyte.
Kriterier för upptäckt av ett oavsiktligt
filbyte är:
● Blinkers är inte på.
● Bromspedalen är inte nertram‐ pad.
● Ingen aktiv gaspedalaktivering eller acceleration.9Varning
Systemet är ett körhjälpmedel
som inte, under några omständig‐ heter, kan ersätta vaksamhet hos
föraren.
Inkoppling
Efter att tändningen slås på aktiveras
filbytesvarningssystemet. Om
systemet är aktiverat är lysdioden i
knappen ½ släckt. Tryck på ½ för att
aktivera systemet när det är avaktive‐ rat.

188Körning och hanteringSystemet fungerar bara vid hastig‐
heter över 60 km/h och om det finns
filmarkeringar.
När systemet känner av ett oavsiktligt filbyte lyser kontrollampan ) gult och
blinkar. Samtidigt aktiveras ett
varningsljud.
Frånkoppling
Systemet avaktiveras genom att du
trycker på ½. Om systemet är avakti‐
verat tänds lysdioden i knappen ½.
Vid hastigheter på under 60 km/h är systemet inaktiverat.
Fel Om ett fel uppstår tänds H på
instrumentpanelen och ett display‐
meddelande visas. Kontakta en åter‐
försäljare eller en kvalificerad verk‐
stad för att kontrollera systemet.
Systemets begränsningar
Det kan hända att systemet inte fung‐ erar som det ska under följande
omständigheter:
● Bilens hastighet är lägre än 60 km/h.
● Vindrutan är smutsig eller påver‐ kas av främmande föremål, t.ex.
klistermärken.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vid svåra omgivningsförhållan‐ den som kraftigt regn, snö, direktsolljus eller skuggor.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
● Solen skiner rakt in i kameralin‐ sen.
● Framförvarande bilar som är nära.
● Körning på doserade vägar.● Körning på vägren.
● Körning på vägar med dålig körfältsmarkering.
● Plötsliga ändringar av ljusförhål‐ landena.
Systemet fungerar inte om inga
filmarkeringar registreras.
Filhållningsassistent
Filhållningsassistenten hjälper till att
undvika krockar på grund av att man
lämnar en fil oavsiktligt. Den främre
kameran observerar de filmarker‐
ingar som bilen körs mellan. Om bilen
närmar sig en filmarkering vrids ratten försiktigt för att föra tillbaka bilen till
filen. Vrid ratten i samma riktning om
systemets styrning inte är tillräcklig.
Vrid ratten försiktigt åt andra hållet om
du tänker byta fil.
Om en filmarkering korsas signifikant startar filhållningsassistenten en
visuell och akustisk varning.
Systemet antar att filen lämnas
oavsiktligt
● utan att blinkers används
● utan bromsning
