OPEL GRANDLAND X 2018 Kezelési útmutató (in Hungarian)

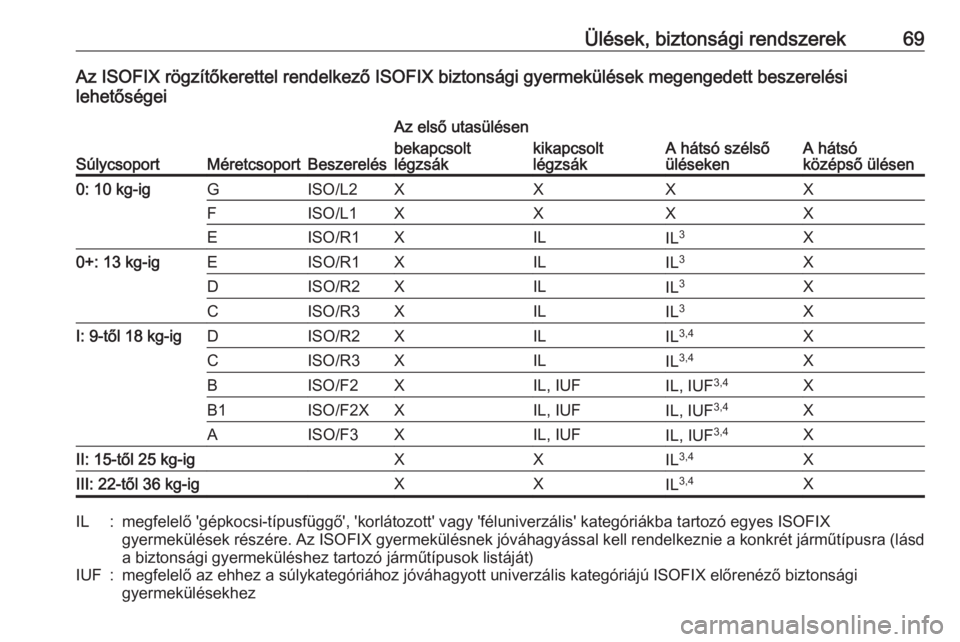

Ülések, biztonsági rendszerek69Az ISOFIX rögzítőkerettel rendelkező ISOFIX biztonsági gyermekülések megengedett beszerelési
lehetőségei
SúlycsoportMéretcsoportBeszerelés
Az első utasülésen
A hátsó szélső
ülésekenA hátsó
középső ülésen
bekapcsolt
légzsákkikapcsolt
légzsák0: 10 kg-igGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3X0+: 13 kg-igEISO/R1XILIL3XDISO/R2XILIL 3XCISO/R3XILIL3XI: 9-től 18 kg-igDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF3,4XAISO/F3XIL, IUFIL, IUF3,4XII: 15-től 25 kg-igXXIL3,4XIII: 22-től 36 kg-igXXIL 3,4XIL:megfelelő 'gépkocsi-típusfüggő', 'korlátozott' vagy 'féluniverzális' kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrenéző biztonsági gyermekülésekhez

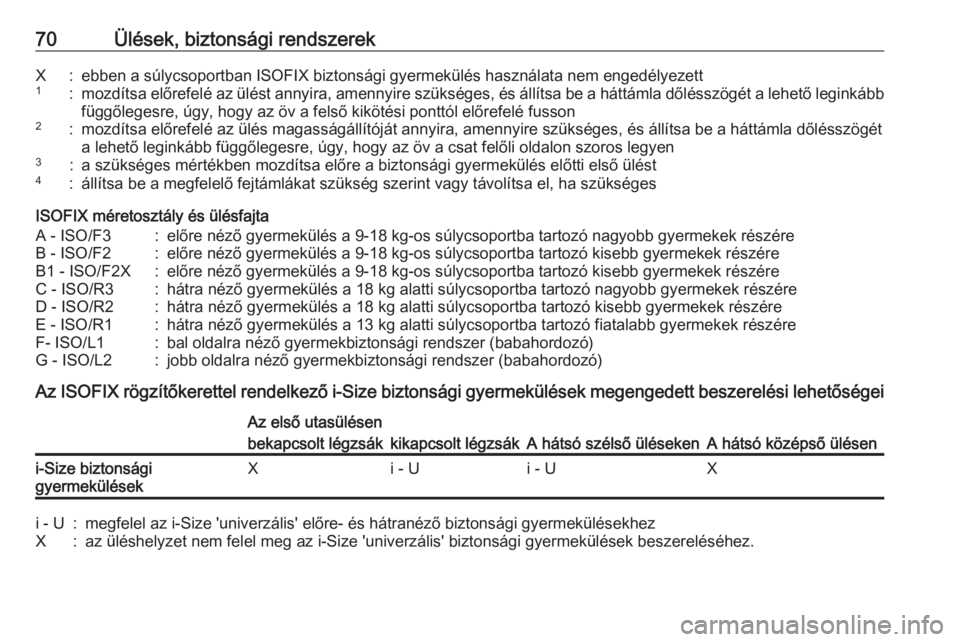

70Ülések, biztonsági rendszerekX:ebben a súlycsoportban ISOFIX biztonsági gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögét a lehető leginkábbfüggőlegesre, úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:mozdítsa előrefelé az ülés magasságállítóját annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögéta lehető leginkább függőlegesre, úgy, hogy az öv a csat felőli oldalon szoros legyen3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükséges
ISOFIX méretosztály és ülésfajta
A - ISO/F3:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részéreB - ISO/F2:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreB1 - ISO/F2X:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreC - ISO/R3:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részéreD - ISO/R2:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részéreE - ISO/R1:hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részéreF- ISO/L1:bal oldalra néző gyermekbiztonsági rendszer (babahordozó)G - ISO/L2:jobb oldalra néző gyermekbiztonsági rendszer (babahordozó)
Az ISOFIX rögzítőkerettel rendelkező i-Size biztonsági gyermekülések megengedett beszerelési lehetőségei
Az első utasülésen
A hátsó szélső ülésekenA hátsó középső ülésen
bekapcsolt légzsákkikapcsolt légzsáki-Size biztonsági
gyermekülésekXi - Ui - UXi - U:megfelel az i-Size 'univerzális' előre- és hátranéző biztonsági gyermekülésekhezX:az üléshelyzet nem felel meg az i-Size 'univerzális' biztonsági gyermekülések beszereléséhez.

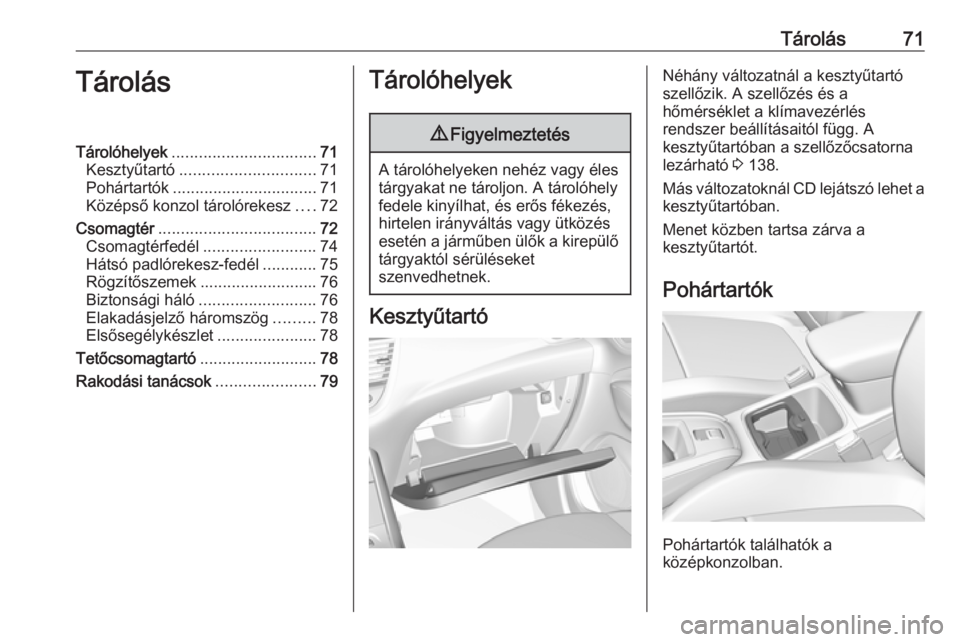

Tárolás71TárolásTárolóhelyek................................ 71
Kesztyűtartó .............................. 71
Pohártartók ................................ 71
Középső konzol tárolórekesz ....72
Csomagtér ................................... 72
Csomagtérfedél ......................... 74
Hátsó padlórekesz-fedél ............75
Rögzítőszemek .......................... 76
Biztonsági háló .......................... 76
Elakadásjelző háromszög .........78
Elsősegélykészlet ......................78
Tetőcsomagtartó ..........................78
Rakodási tanácsok ......................79Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
Néhány változatnál a kesztyűtartó
szellőzik. A szellőzés és a
hőmérséklet a klímavezérlés
rendszer beállításaitól függ. A
kesztyűtartóban a szellőzőcsatorna
lezárható 3 138.
Más változatoknál CD lejátszó lehet a kesztyűtartóban.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

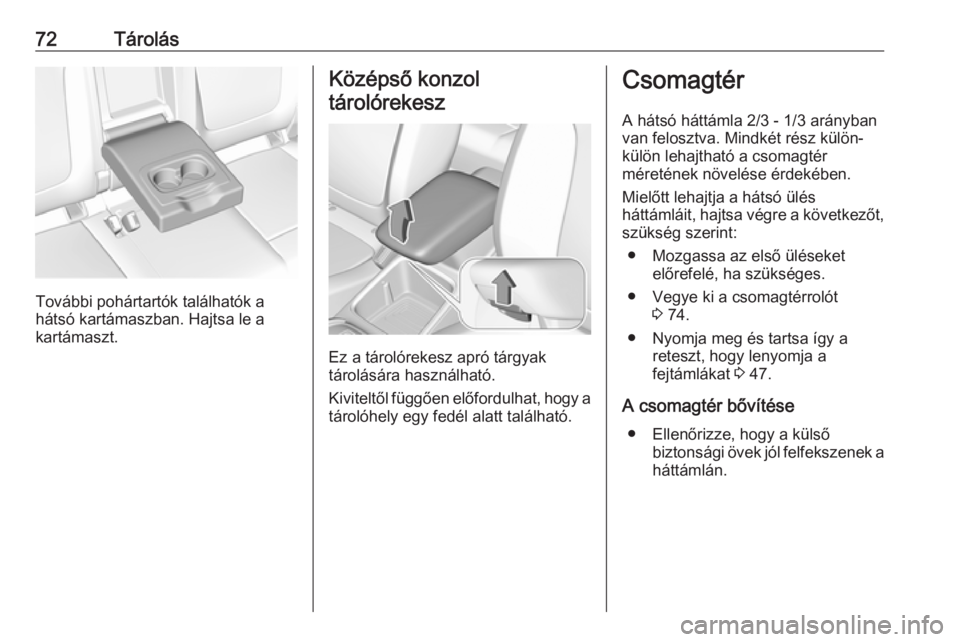

72Tárolás
További pohártartók találhatók a
hátsó kartámaszban. Hajtsa le a
kartámaszt.
Középső konzol
tárolórekesz
Ez a tárolórekesz apró tárgyak
tárolására használható.
Kiviteltől függően előfordulhat, hogy a
tárolóhely egy fedél alatt található.
Csomagtér
A hátsó háttámla 2/3 - 1/3 arányban
van felosztva. Mindkét rész külön-
külön lehajtható a csomagtér
méretének növelése érdekében.
Mielőtt lehajtja a hátsó ülés
háttámláit, hajtsa végre a következőt, szükség szerint:
● Mozgassa az első üléseket előrefelé, ha szükséges.
● Vegye ki a csomagtérrolót 3 74.
● Nyomja meg és tartsa így a reteszt, hogy lenyomja a
fejtámlákat 3 47.
A csomagtér bővítése ● Ellenőrizze, hogy a külső biztonsági övek jól felfekszenek aháttámlán.

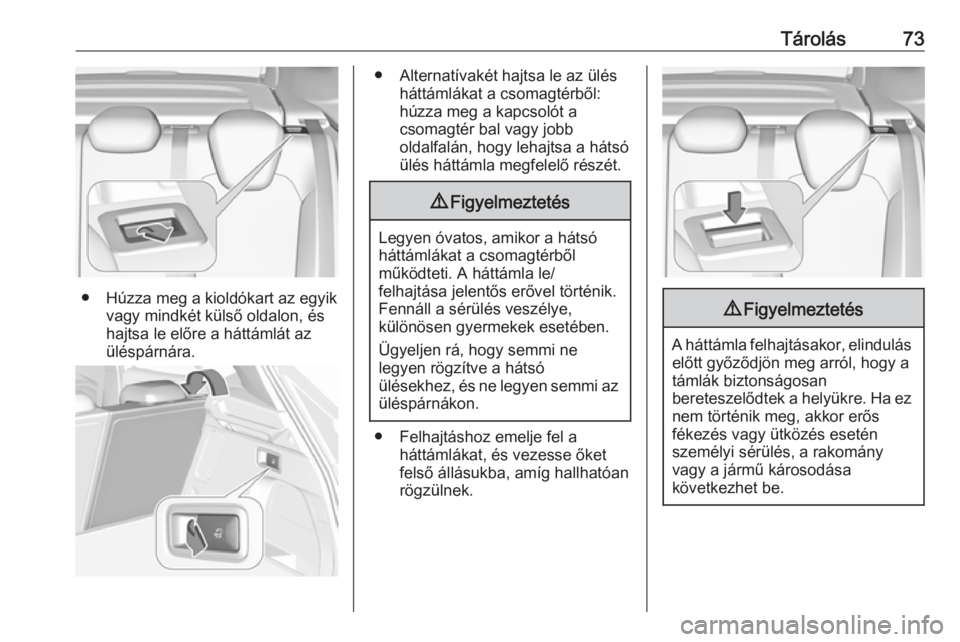

Tárolás73
● Húzza meg a kioldókart az egyikvagy mindkét külső oldalon, és
hajtsa le előre a háttámlát az
üléspárnára.
● Alternatívakét hajtsa le az ülés háttámlákat a csomagtérből:
húzza meg a kapcsolót a
csomagtér bal vagy jobb
oldalfalán, hogy lehajtsa a hátsó ülés háttámla megfelelő részét.9 Figyelmeztetés
Legyen óvatos, amikor a hátsó
háttámlákat a csomagtérből
működteti. A háttámla le/
felhajtása jelentős erővel történik.
Fennáll a sérülés veszélye,
különösen gyermekek esetében.
Ügyeljen rá, hogy semmi ne
legyen rögzítve a hátsó
ülésekhez, és ne legyen semmi az üléspárnákon.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan rögzülnek.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.

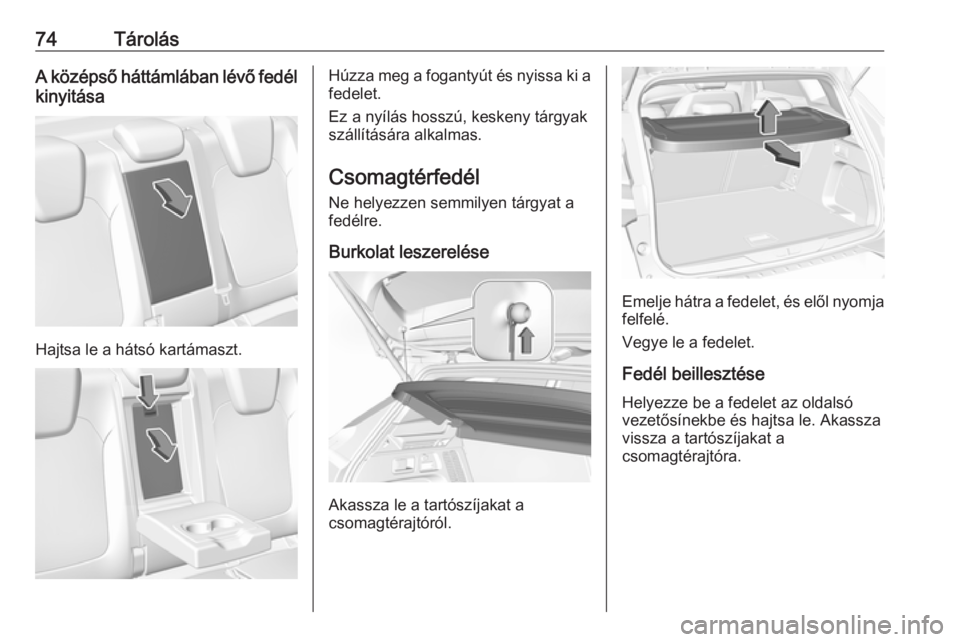

74TárolásA középső háttámlában lévő fedélkinyitása
Hajtsa le a hátsó kartámaszt.
Húzza meg a fogantyút és nyissa ki a
fedelet.
Ez a nyílás hosszú, keskeny tárgyak
szállítására alkalmas.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
Burkolat leszerelése
Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a fedelet, és elől nyomja felfelé.
Vegye le a fedelet.
Fedél beillesztése Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.

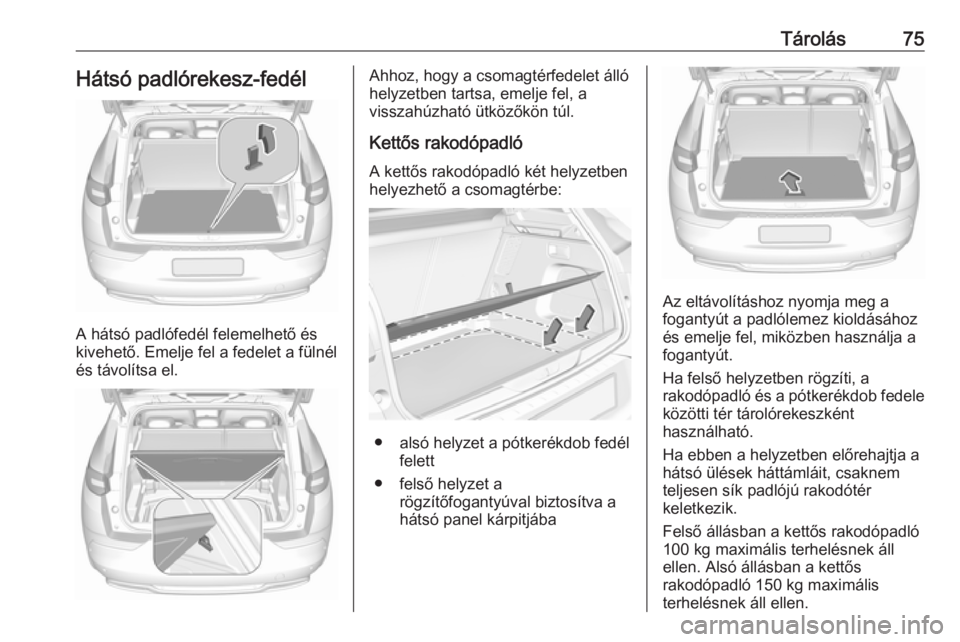

Tárolás75Hátsó padlórekesz-fedél
A hátsó padlófedél felemelhető és
kivehető. Emelje fel a fedelet a fülnél és távolítsa el.
Ahhoz, hogy a csomagtérfedelet álló
helyzetben tartsa, emelje fel, a
visszahúzható ütközőkön túl.
Kettős rakodópadló A kettős rakodópadló két helyzetben
helyezhető a csomagtérbe:
● alsó helyzet a pótkerékdob fedél felett
● felső helyzet a rögzítőfogantyúval biztosítva a
hátsó panel kárpitjába
Az eltávolításhoz nyomja meg a
fogantyút a padlólemez kioldásához
és emelje fel, miközben használja a
fogantyút.
Ha felső helyzetben rögzíti, a
rakodópadló és a pótkerékdob fedele közötti tér tárolórekeszként
használható.
Ha ebben a helyzetben előrehajtja a
hátsó ülések háttámláit, csaknem
teljesen sík padlójú rakodótér
keletkezik.
Felső állásban a kettős rakodópadló
100 kg maximális terhelésnek áll
ellen. Alsó állásban a kettős
rakodópadló 150 kg maximális
terhelésnek áll ellen.

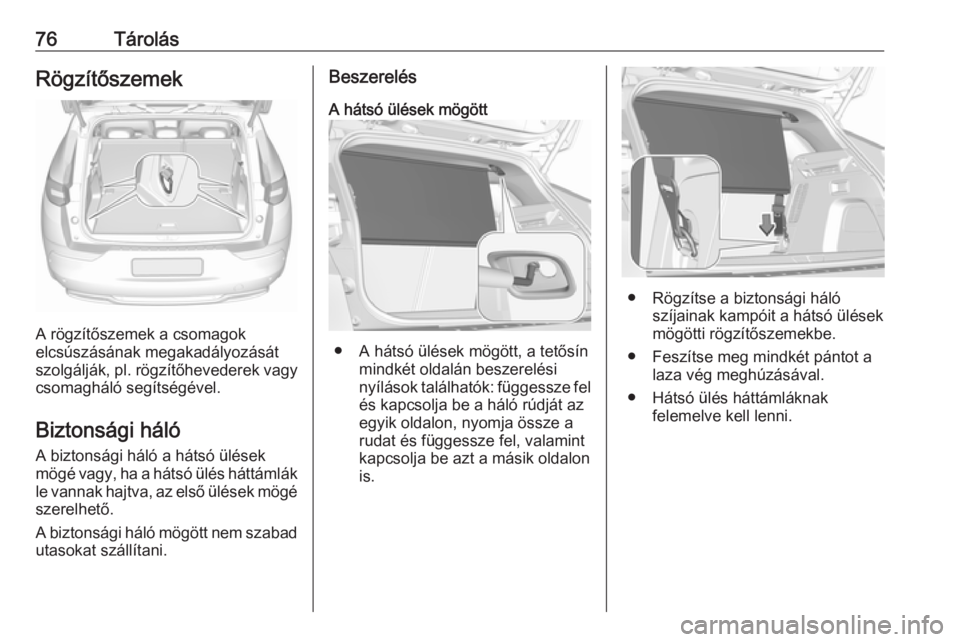

76TárolásRögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Biztonsági háló A biztonsági háló a hátsó ülések
mögé vagy, ha a hátsó ülés háttámlák
le vannak hajtva, az első ülések mögé
szerelhető.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés
A hátsó ülések mögött
● A hátsó ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
mögötti rögzítőszemekbe.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Hátsó ülés háttámláknak felemelve kell lenni.

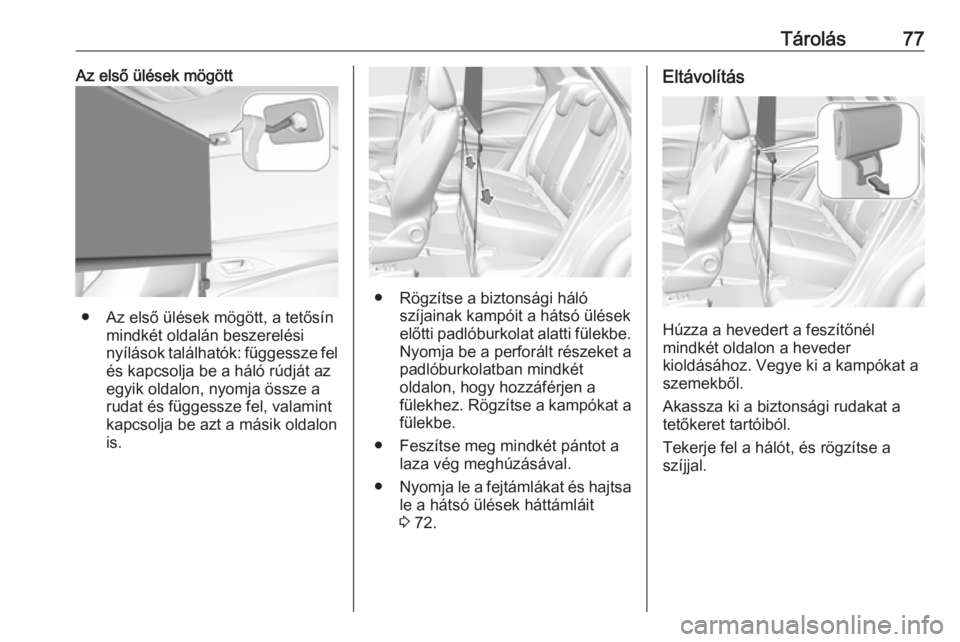

Tárolás77Az első ülések mögött
● Az első ülések mögött, a tetősínmindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
előtti padlóburkolat alatti fülekbe. Nyomja be a perforált részeket a
padlóburkolatban mindkét
oldalon, hogy hozzáférjen a
fülekhez. Rögzítse a kampókat a
fülekbe.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Nyomja le a fejtámlákat és hajtsa
le a hátsó ülések háttámláit
3 72.
Eltávolítás
Húzza a hevedert a feszítőnél
mindkét oldalon a heveder
kioldásához. Vegye ki a kampókat a
szemekből.
Akassza ki a biztonsági rudakat a
tetőkeret tartóiból.
Tekerje fel a hálót, és rögzítse a
szíjjal.

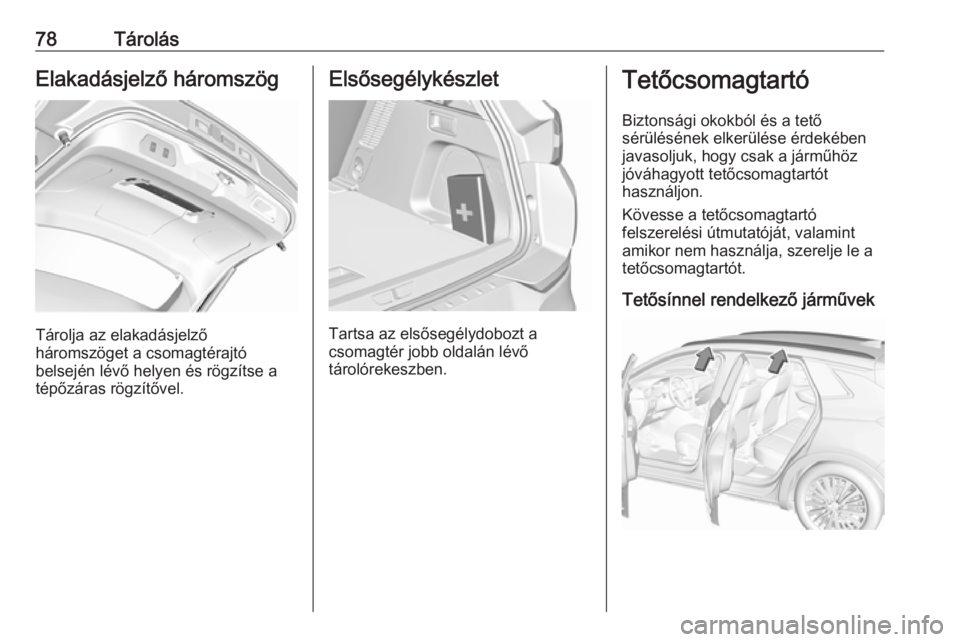

78TárolásElakadásjelző háromszög
Tárolja az elakadásjelző
háromszöget a csomagtérajtó
belsején lévő helyen és rögzítse a
tépőzáras rögzítővel.
Elsősegélykészlet
Tartsa az elsősegélydobozt a
csomagtér jobb oldalán lévő
tárolórekeszben.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a járműhöz
jóváhagyott tetőcsomagtartót
használjon.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetősínnel rendelkező járművek
