OPEL GRANDLAND X 2018 Manual de Instrucciones (in Spanish)

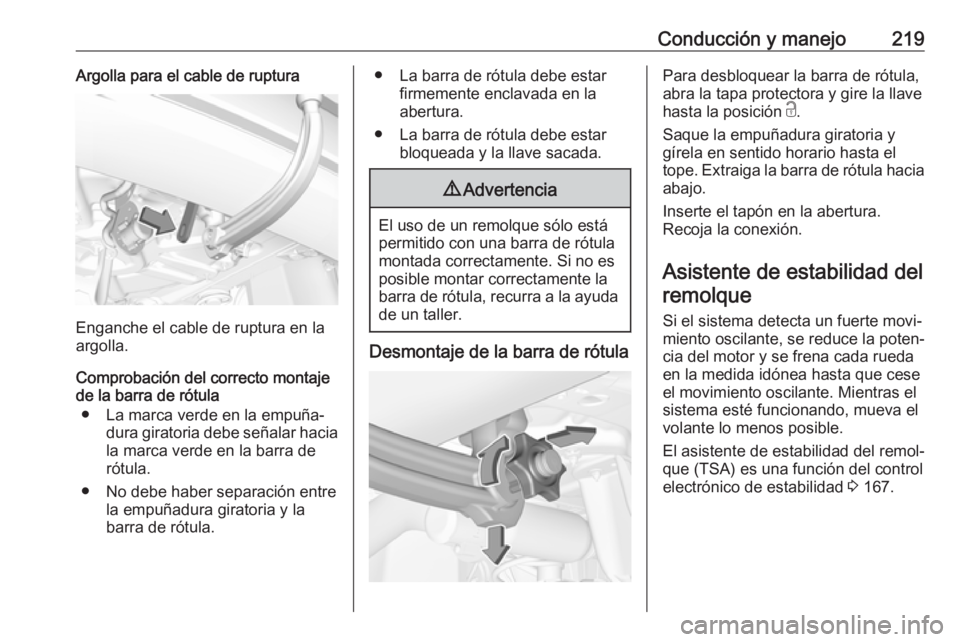

Conducción y manejo219Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de
rótula.
● No debe haber separación entre la empuñadura giratoria y la
barra de rótula.
● La barra de rótula debe estar firmemente enclavada en la
abertura.
● La barra de rótula debe estar bloqueada y la llave sacada.9Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gírela en sentido horario hasta el
tope. Extraiga la barra de rótula hacia abajo.
Inserte el tapón en la abertura.
Recoja la conexión.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese el movimiento oscilante. Mientras elsistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que (TSA) es una función del control
electrónico de estabilidad 3 167.

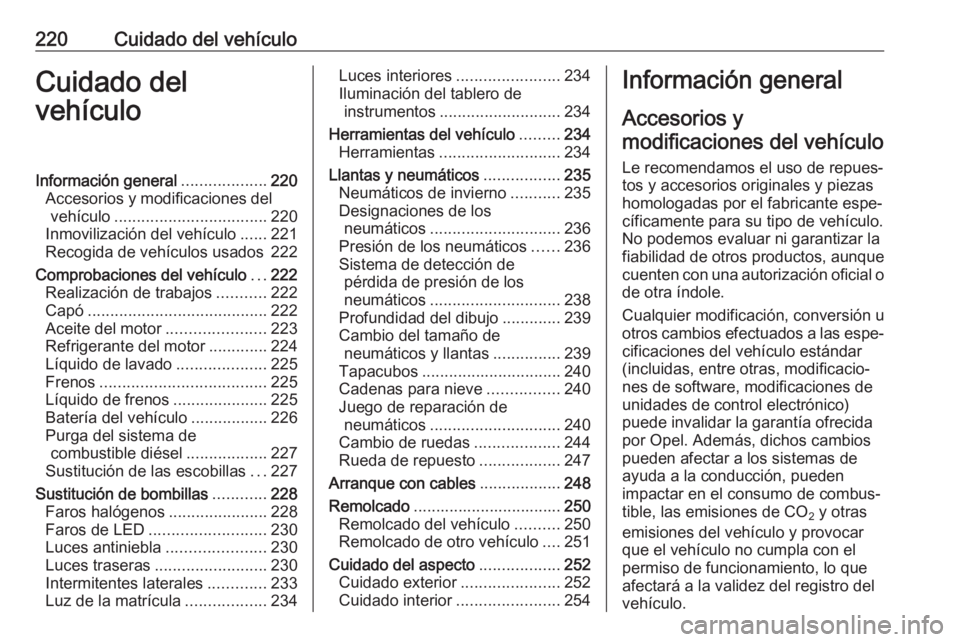

220Cuidado del vehículoCuidado del
vehículoInformación general ...................220
Accesorios y modificaciones del vehículo .................................. 220
Inmovilización del vehículo ......221
Recogida de vehículos usados 222
Comprobaciones del vehículo ...222
Realización de trabajos ...........222
Capó ........................................ 222
Aceite del motor ......................223
Refrigerante del motor .............224
Líquido de lavado ....................225
Frenos ..................................... 225
Líquido de frenos .....................225
Batería del vehículo .................226
Purga del sistema de combustible diésel ..................227
Sustitución de las escobillas ...227
Sustitución de bombillas ............228
Faros halógenos ......................228
Faros de LED .......................... 230
Luces antiniebla ......................230
Luces traseras ......................... 230
Intermitentes laterales .............233
Luz de la matrícula ..................234Luces interiores .......................234
Iluminación del tablero de instrumentos ........................... 234
Herramientas del vehículo .........234
Herramientas ........................... 234
Llantas y neumáticos .................235
Neumáticos de invierno ...........235
Designaciones de los neumáticos ............................. 236
Presión de los neumáticos ......236
Sistema de detección de pérdida de presión de los
neumáticos ............................. 238
Profundidad del dibujo .............239
Cambio del tamaño de neumáticos y llantas ...............239
Tapacubos ............................... 240
Cadenas para nieve ................240
Juego de reparación de neumáticos ............................. 240
Cambio de ruedas ...................244
Rueda de repuesto ..................247
Arranque con cables ..................248
Remolcado ................................. 250
Remolcado del vehículo ..........250
Remolcado de otro vehículo ....251
Cuidado del aspecto ..................252
Cuidado exterior ......................252
Cuidado interior .......................254Información general
Accesorios ymodificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐ cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.

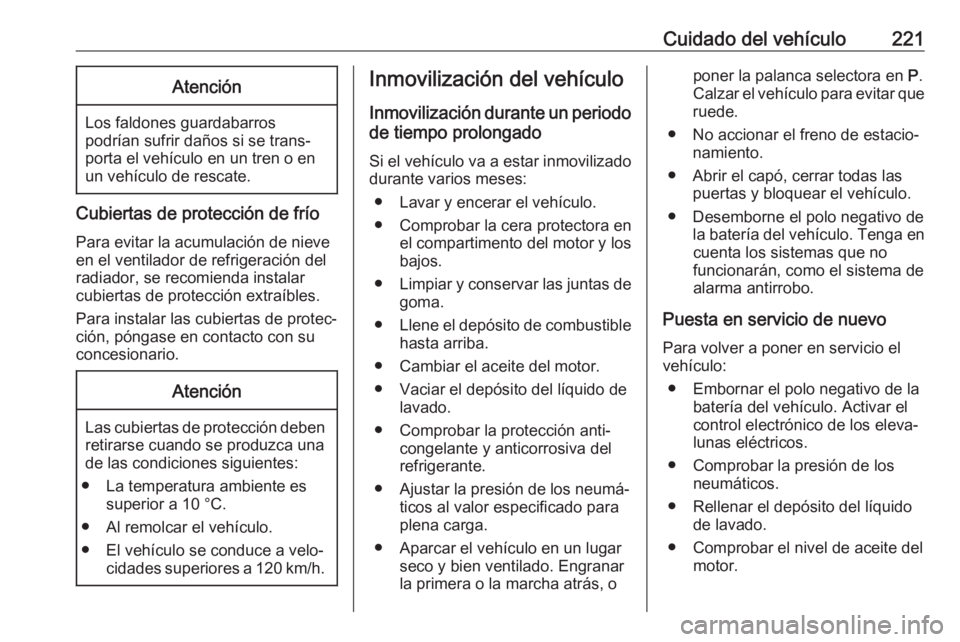

Cuidado del vehículo221Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Cubiertas de protección de frío
Para evitar la acumulación de nieve
en el ventilador de refrigeración del
radiador, se recomienda instalar
cubiertas de protección extraíbles.
Para instalar las cubiertas de protec‐
ción, póngase en contacto con su
concesionario.
Atención
Las cubiertas de protección deben
retirarse cuando se produzca una
de las condiciones siguientes:
● La temperatura ambiente es superior a 10 °C.
● Al remolcar el vehículo.
● El vehículo se conduce a velo‐ cidades superiores a 120 km/h.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, oponer la palanca selectora en P.
Calzar el vehículo para evitar que
ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.

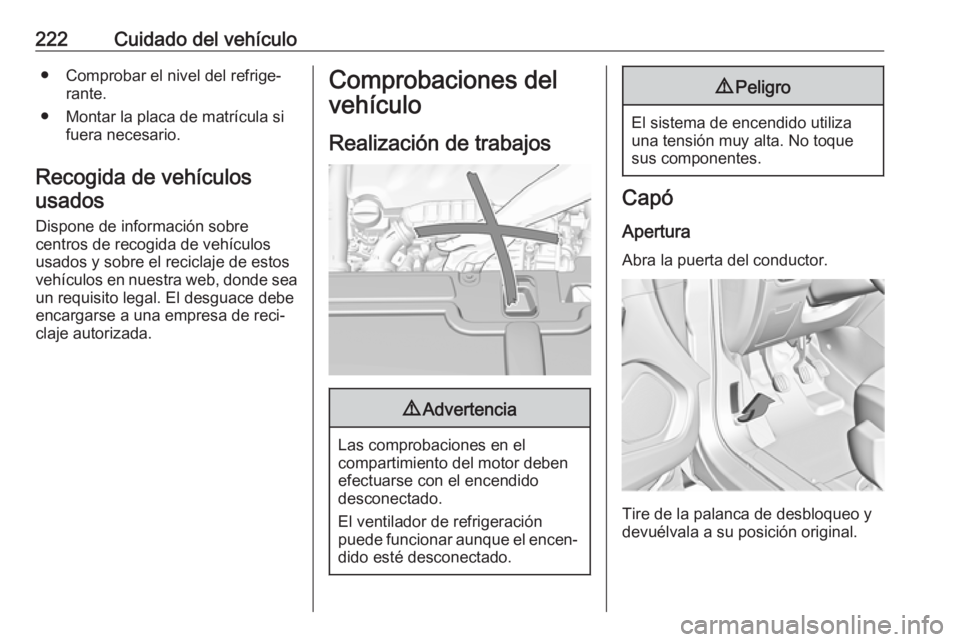

222Cuidado del vehículo● Comprobar el nivel del refrige‐rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Abra la puerta del conductor.
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

Cuidado del vehículo223

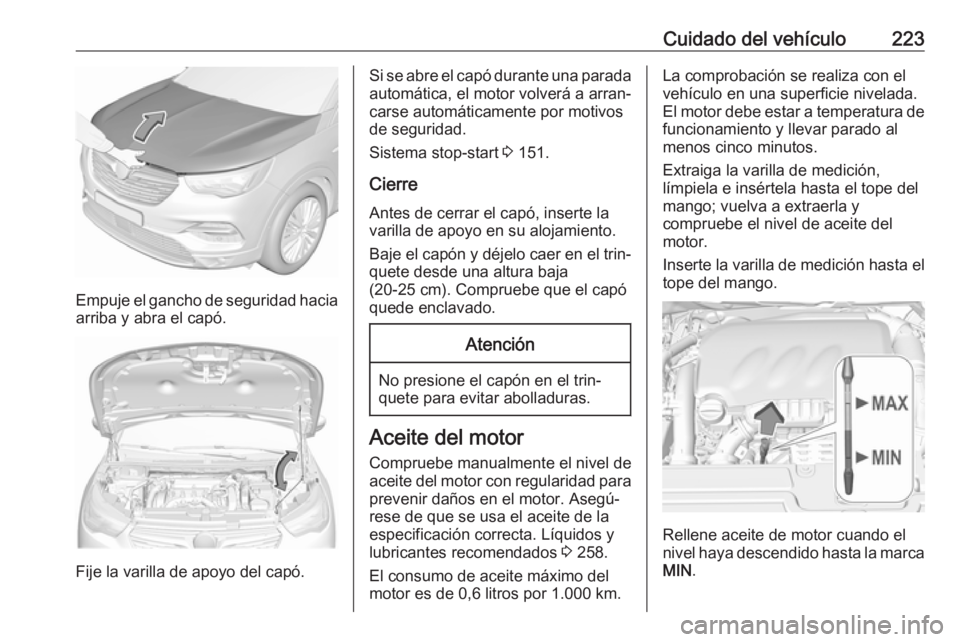

Empuje el gancho de seguridad haciaarriba y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática, el motor volverá a arran‐
carse automáticamente por motivos
de seguridad.
Sistema stop-start 3 151.
Cierre Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta. Líquidos y
lubricantes recomendados 3 258.
El consumo de aceite máximo del motor es de 0,6 litros por 1.000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos cinco minutos.
Extraiga la varilla de medición,
límpiela e insértela hasta el tope del
mango; vuelva a extraerla y
compruebe el nivel de aceite del
motor.
Inserte la varilla de medición hasta el tope del mango.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .

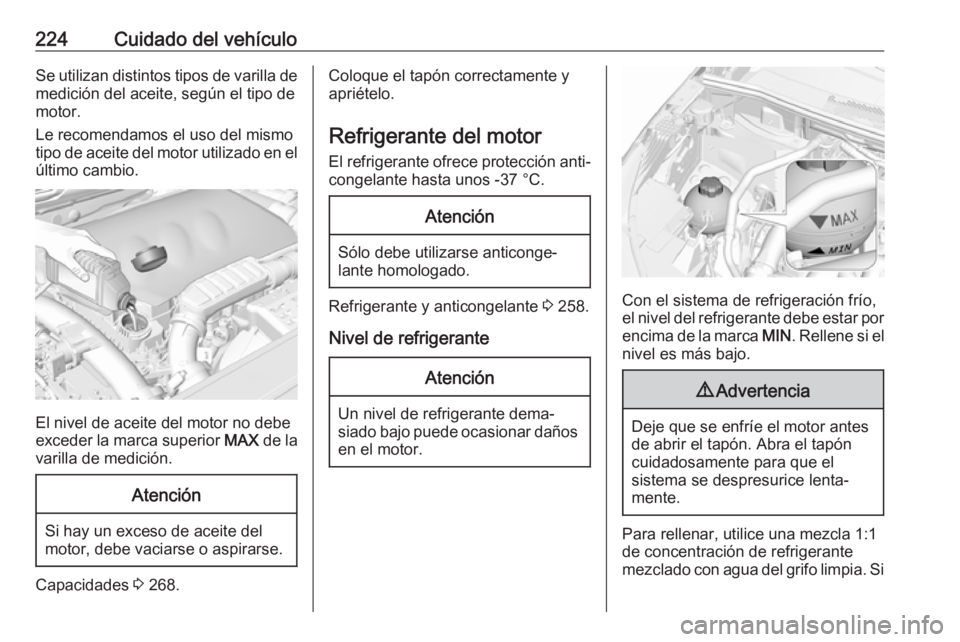

224Cuidado del vehículoSe utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Capacidades 3 268.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 258.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca MIN. Rellene si el
nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar, utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si

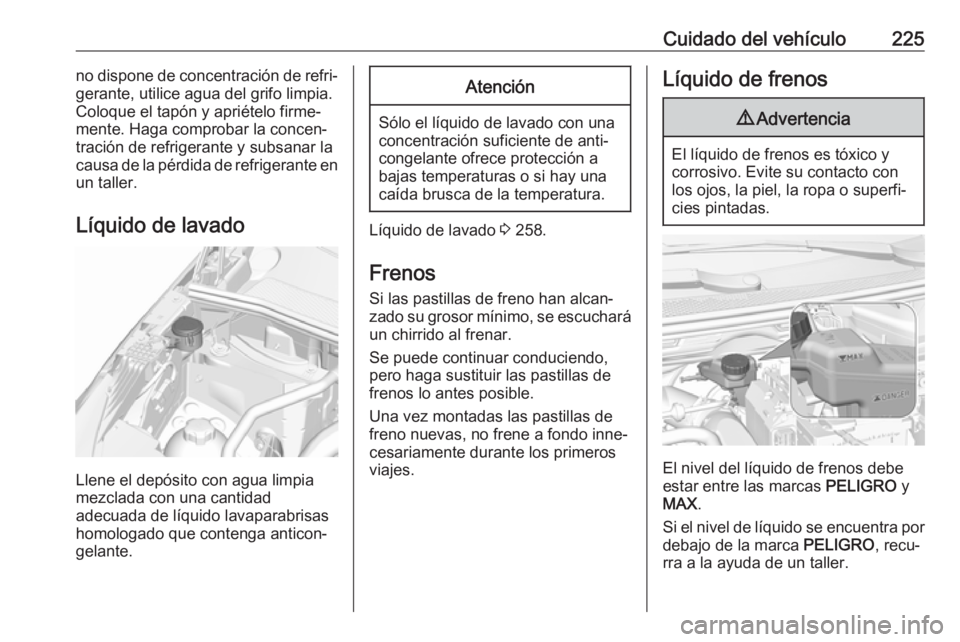

Cuidado del vehículo225no dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Líquido de lavado 3 258.
Frenos
Si las pastillas de freno han alcan‐
zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas PELIGRO y
MAX .
Si el nivel de líquido se encuentra por
debajo de la marca PELIGRO, recu‐
rra a la ayuda de un taller.

226Cuidado del vehículoLíquido de frenos y embrague
3 258.

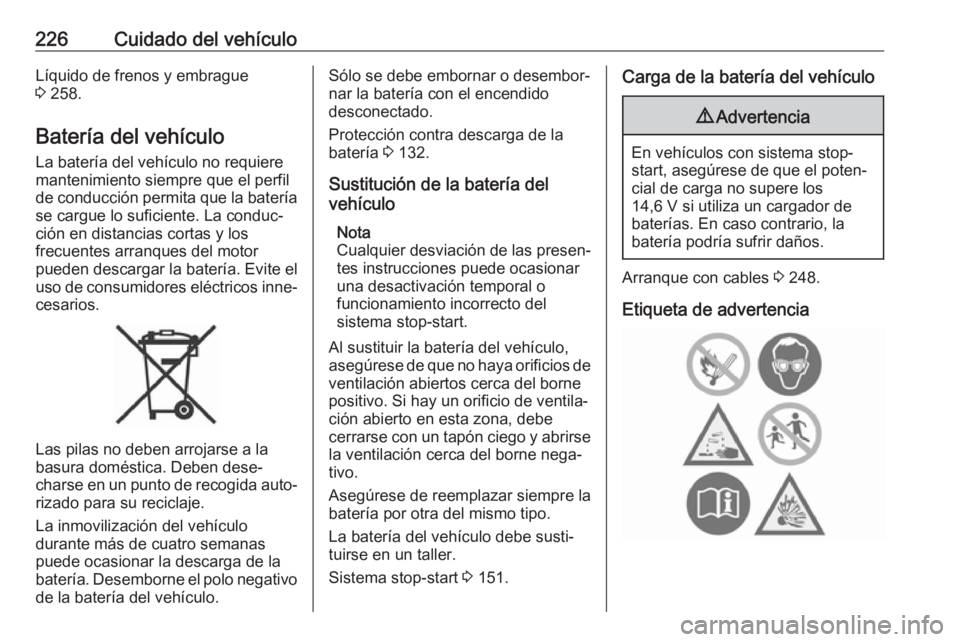

Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐ cesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 132.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse
la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.
La batería del vehículo debe susti‐ tuirse en un taller.
Sistema stop-start 3 151.Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería podría sufrir daños.
Arranque con cables 3 248.
Etiqueta de advertencia

Cuidado del vehículo227Significado de los símbolos:● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Mantenga la batería del vehículo
fuera del alcance de los niños.
● Vea el manual de usuario para obtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay quepurgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
cinco segundos. Si no consigue
arrancar el motor, recurra a la ayuda
de un taller.
Sustitución de las escobillasLevante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.

228Cuidado del vehículoAcople la escobilla ligeramente incli‐nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de carretera ( 1), bombilla interior.
Luz de cruce ( 2), bombilla exterior.
Luz alta (1)
