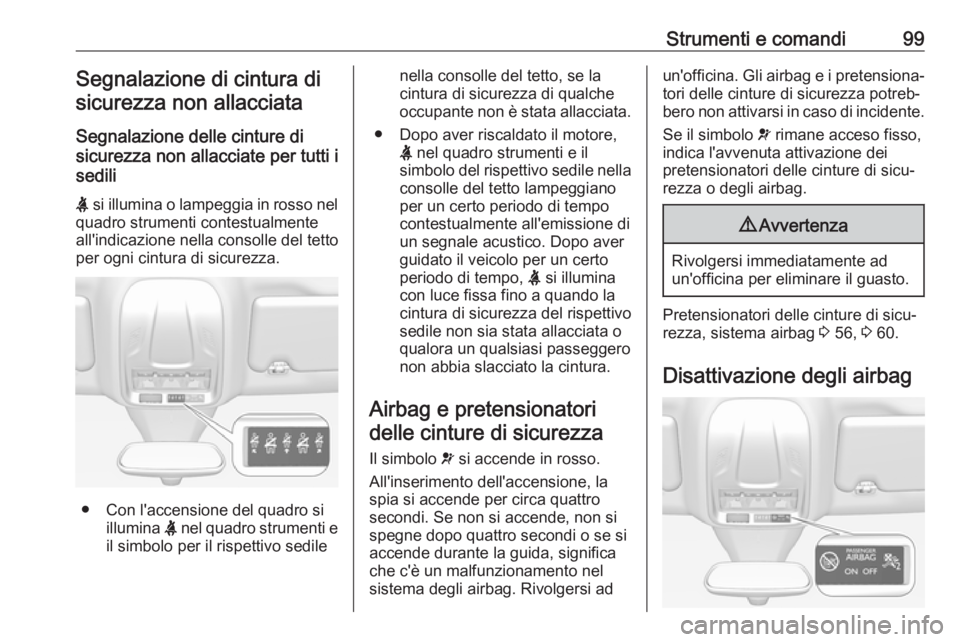

Strumenti e comandi99Segnalazione di cintura disicurezza non allacciata
Segnalazione delle cinture di
sicurezza non allacciate per tutti i
sedili
X si illumina o lampeggia in rosso nel
quadro strumenti contestualmente
all'indicazione nella consolle del tetto
per ogni cintura di sicurezza.
● Con l'accensione del quadro si
illumina X nel quadro strumenti e
il simbolo per il rispettivo sedile
nella consolle del tetto, se la
cintura di sicurezza di qualche
occupante non è stata allacciata.
● Dopo aver riscaldato il motore, X nel quadro strumenti e il
simbolo del rispettivo sedile nella
consolle del tetto lampeggiano
per un certo periodo di tempo
contestualmente all'emissione di
un segnale acustico. Dopo aver
guidato il veicolo per un certo
periodo di tempo, X si illumina
con luce fissa fino a quando la
cintura di sicurezza del rispettivo
sedile non sia stata allacciata o
qualora un qualsiasi passeggero
non abbia slacciato la cintura.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si accende durante la guida, significa
che c'è un malfunzionamento nel
sistema degli airbag. Rivolgersi adun'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 56, 3 60.
Disattivazione degli airbag

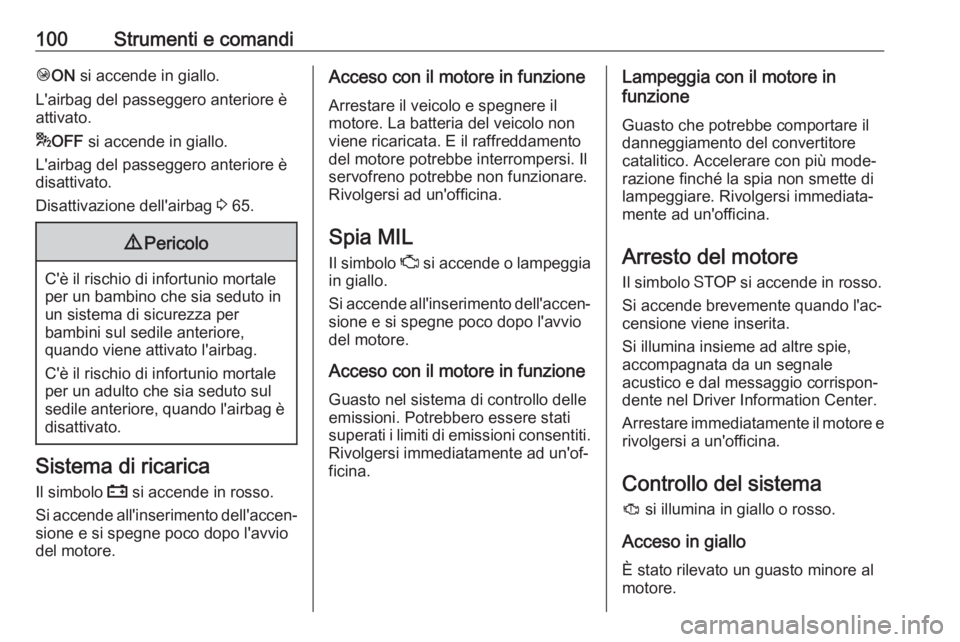

100Strumenti e comandiÓON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 65.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Arresto del motore Il simbolo Y si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si illumina insieme ad altre spie,
accompagnata da un segnale
acustico e dal messaggio corrispon‐
dente nel Driver Information Center.
Arrestare immediatamente il motore e
rivolgersi a un'officina.
Controllo del sistema J si illumina in giallo o rosso.
Acceso in giallo
È stato rilevato un guasto minore al
motore.

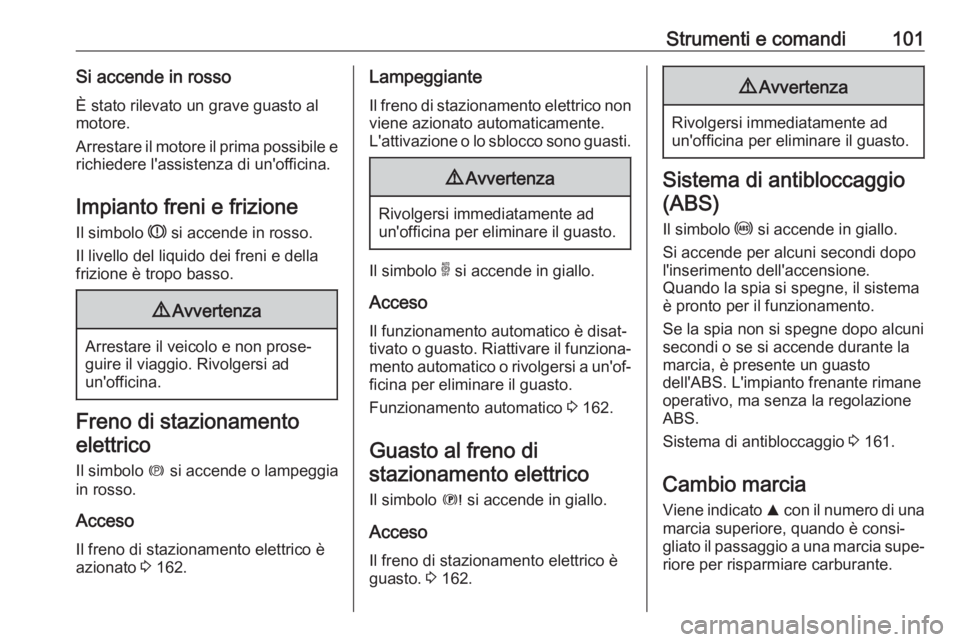

Strumenti e comandi101Si accende in rossoÈ stato rilevato un grave guasto al
motore.
Arrestare il motore il prima possibile e
richiedere l'assistenza di un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della
frizione è tropo basso.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 162.
Lampeggiante
Il freno di stazionamento elettrico non
viene azionato automaticamente.
L'attivazione o lo sblocco sono guasti.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Il simbolo o si accende in giallo.
Acceso
Il funzionamento automatico è disat‐
tivato o guasto. Riattivare il funziona‐ mento automatico o rivolgersi a un'of‐ficina per eliminare il guasto.
Funzionamento automatico 3 162.
Guasto al freno di stazionamento elettrico
Il simbolo E si accende in giallo.
Acceso Il freno di stazionamento elettrico è
guasto. 3 162.
9
Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 161.
Cambio marcia Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.

102Strumenti e comandiAvvisatore di cambioaccidentale della corsia di marcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Ausilio al mantenimento dicorsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.Acceso in giallo
Il sistema si avvicina ad una linea di
demarcazione di corsia senza utiliz‐ zare l'indicatore di direzione in quella
direzione.
Lampeggiante in giallo Il sistema riconosce che la corsia è
stata abbondantemente superata.
Ausilio al mantenimento di corsia
3 205
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Acceso
Si è verificato un guasto nel sistema.
È possibile continuare il viaggio.
Tuttavia, a seconda delle condizioni
del manto stradale, la stabilità di
guida potrebbe risultare compro‐
messa.
Rivolgersi ad un'officina per eliminare la causa del guasto.Lampeggiante
Il sistema è correttamente inserito. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità e
Sistema di controllo della trazione
3 165.
Sistema di controllo selettivo della
guida 3 166.
Temperatura del liquido di raffreddamento del motore
Il simbolo o si accende in rosso.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare immediatamente il livello del liquido di raffreddamento 3 222.

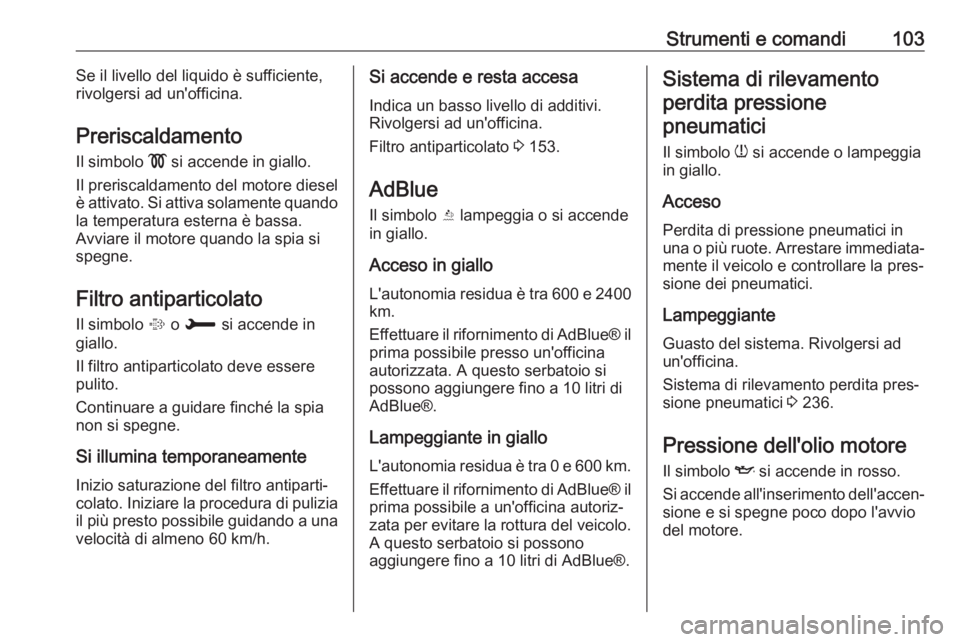

Strumenti e comandi103Se il livello del liquido è sufficiente,
rivolgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando
la temperatura esterna è bassa.
Avviare il motore quando la spia si
spegne.
Filtro antiparticolato Il simbolo % o H si accende in
giallo.
Il filtro antiparticolato deve essere
pulito.
Continuare a guidare finché la spia
non si spegne.
Si illumina temporaneamente
Inizio saturazione del filtro antiparti‐
colato. Iniziare la procedura di pulizia
il più presto possibile guidando a una velocità di almeno 60 km/h.Si accende e resta accesa
Indica un basso livello di additivi.
Rivolgersi ad un'officina.
Filtro antiparticolato 3 153.
AdBlue Il simbolo Y lampeggia o si accende
in giallo.
Acceso in giallo
L'autonomia residua è tra 600 e 2400
km.
Effettuare il rifornimento di AdBlue® il
prima possibile presso un'officina
autorizzata. A questo serbatoio si
possono aggiungere fino a 10 litri di
AdBlue®.
Lampeggiante in giallo L'autonomia residua è tra 0 e 600 km.
Effettuare il rifornimento di AdBlue® il
prima possibile a un'officina autoriz‐
zata per evitare la rottura del veicolo. A questo serbatoio si possono
aggiungere fino a 10 litri di AdBlue®.Sistema di rilevamento
perdita pressione
pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione pneumatici in
una o più ruote. Arrestare immediata‐ mente il veicolo e controllare la pres‐
sione dei pneumatici.
Lampeggiante Guasto del sistema. Rivolgersi adun'officina.
Sistema di rilevamento perdita pres‐
sione pneumatici 3 236.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.

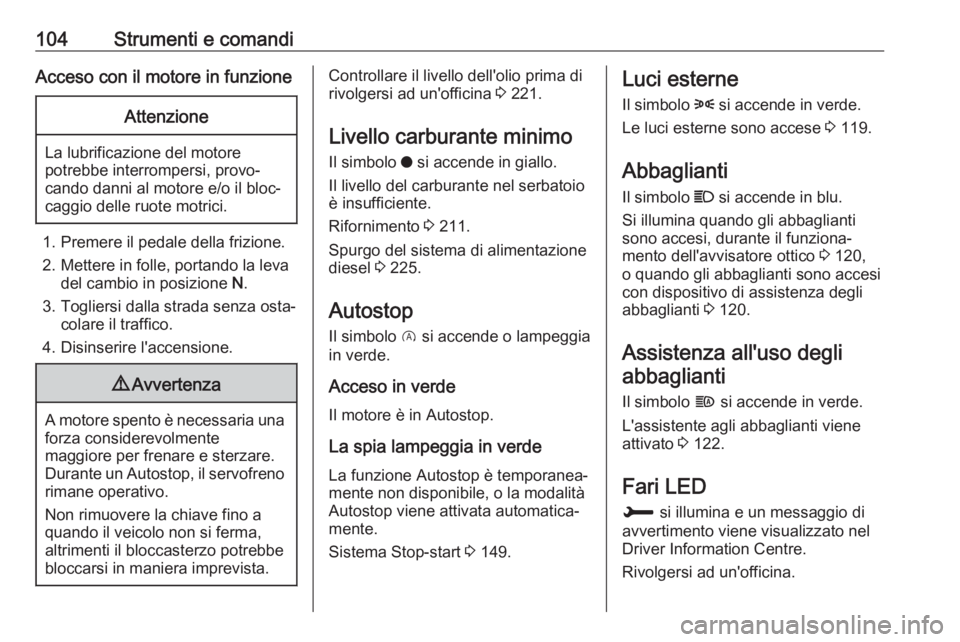

104Strumenti e comandiAcceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 221.
Livello carburante minimo
Il simbolo o si accende in giallo.
Il livello del carburante nel serbatoio è insufficiente.
Rifornimento 3 211.
Spurgo del sistema di alimentazione
diesel 3 225.
Autostop
Il simbolo D si accende o lampeggia
in verde.
Acceso in verde
Il motore è in Autostop.
La spia lampeggia in verde
La funzione Autostop è temporanea‐
mente non disponibile, o la modalità
Autostop viene attivata automatica‐
mente.
Sistema Stop-start 3 149.Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 119.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi, durante il funziona‐
mento dell'avvisatore ottico 3 120,
o quando gli abbaglianti sono accesi
con dispositivo di assistenza degli
abbaglianti 3 120.
Assistenza all'uso degli abbaglianti
Il simbolo f si accende in verde.
L'assistente agli abbaglianti viene
attivato 3 122.
Fari LED
H si illumina e un messaggio di
avvertimento viene visualizzato nel Driver Information Centre.
Rivolgersi ad un'officina.

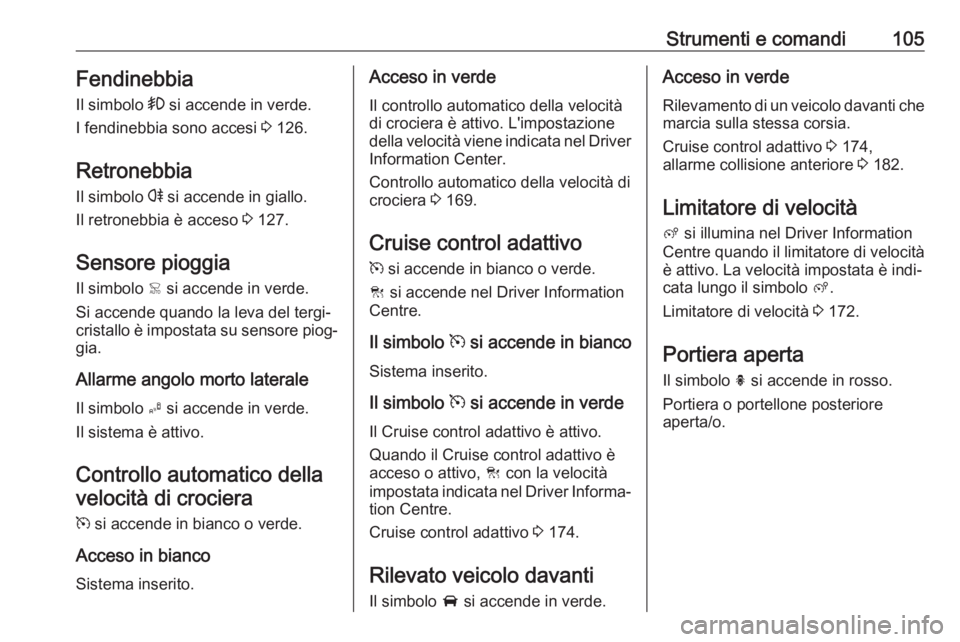

Strumenti e comandi105FendinebbiaIl simbolo > si accende in verde.
I fendinebbia sono accesi 3 126.
Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 127.
Sensore pioggia
Il simbolo < si accende in verde.
Si accende quando la leva del tergi‐
cristallo è impostata su sensore piog‐ gia.
Allarme angolo morto laterale Il simbolo B si accende in verde.
Il sistema è attivo.
Controllo automatico dellavelocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.Acceso in verde
Il controllo automatico della velocità
di crociera è attivo. L'impostazione
della velocità viene indicata nel Driver
Information Center.
Controllo automatico della velocità di
crociera 3 169.
Cruise control adattivo
m si accende in bianco o verde.
C si accende nel Driver Information
Centre.
Il simbolo m si accende in bianco
Sistema inserito.
Il simbolo m si accende in verde
Il Cruise control adattivo è attivo.
Quando il Cruise control adattivo è
acceso o attivo, C con la velocità
impostata indicata nel Driver Informa‐ tion Centre.
Cruise control adattivo 3 174.
Rilevato veicolo davanti Il simbolo A si accende in verde.Acceso in verde
Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Cruise control adattivo 3 174,
allarme collisione anteriore 3 182.
Limitatore di velocità
ß si illumina nel Driver Information
Centre quando il limitatore di velocità
è attivo. La velocità impostata è indi‐
cata lungo il simbolo ß.
Limitatore di velocità 3 172.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.

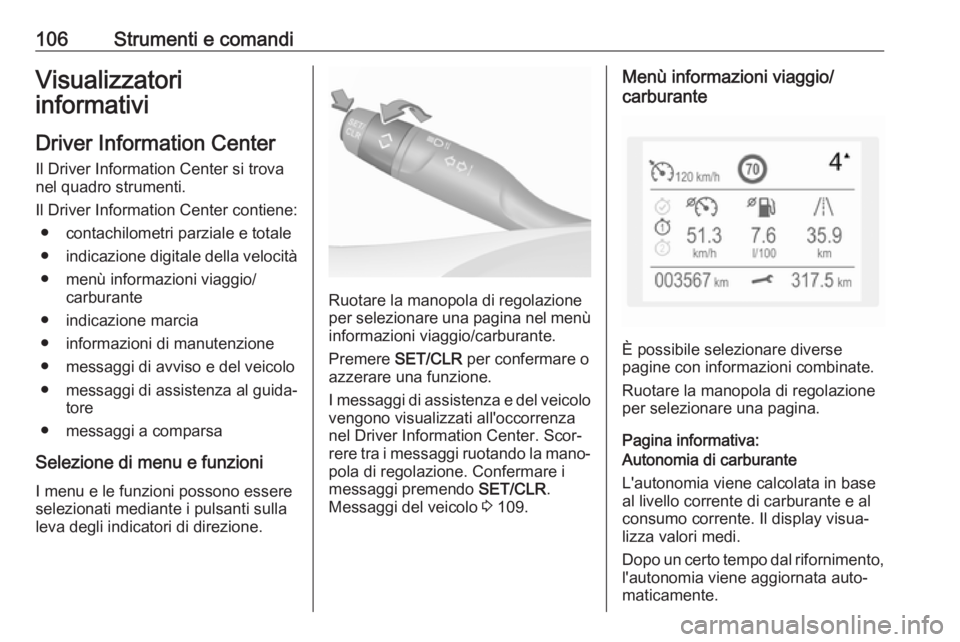

106Strumenti e comandiVisualizzatori
informativi
Driver Information Center
Il Driver Information Center si trova
nel quadro strumenti.
Il Driver Information Center contiene: ● contachilometri parziale e totale
● indicazione digitale della velocità
● menù informazioni viaggio/ carburante
● indicazione marcia
● informazioni di manutenzione
● messaggi di avviso e del veicolo
● messaggi di assistenza al guida‐ tore
● messaggi a comparsa
Selezione di menu e funzioni I menu e le funzioni possono essereselezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Ruotare la manopola di regolazione per selezionare una pagina nel menù
informazioni viaggio/carburante.
Premere SET/CLR per confermare o
azzerare una funzione.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Scor‐
rere tra i messaggi ruotando la mano‐ pola di regolazione. Confermare i
messaggi premendo SET/CLR.
Messaggi del veicolo 3 109.
Menù informazioni viaggio/
carburante
È possibile selezionare diverse
pagine con informazioni combinate.
Ruotare la manopola di regolazione per selezionare una pagina.
Pagina informativa:
Autonomia di carburante
L'autonomia viene calcolata in base
al livello corrente di carburante e al
consumo corrente. Il display visua‐
lizza valori medi.
Dopo un certo tempo dal rifornimento, l'autonomia viene aggiornata auto‐
maticamente.

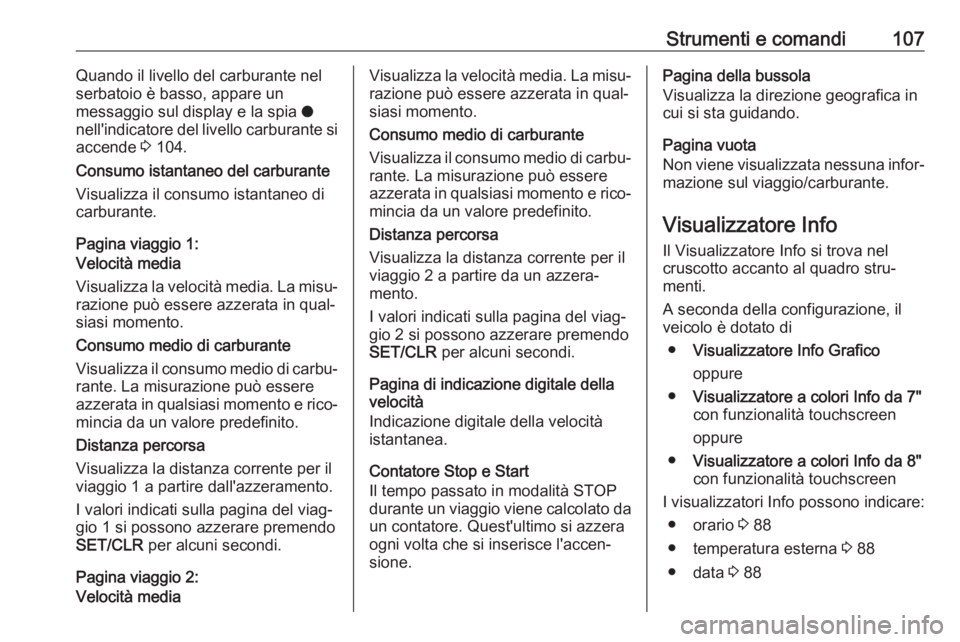

Strumenti e comandi107Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia o
nell'indicatore del livello carburante si
accende 3 104.
Consumo istantaneo del carburante
Visualizza il consumo istantaneo di
carburante.
Pagina viaggio 1:
Velocità media
Visualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Consumo medio di carburante
Visualizza il consumo medio di carbu‐ rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.
Distanza percorsa
Visualizza la distanza corrente per il
viaggio 1 a partire dall'azzeramento.
I valori indicati sulla pagina del viag‐
gio 1 si possono azzerare premendo
SET/CLR per alcuni secondi.
Pagina viaggio 2:
Velocità mediaVisualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Consumo medio di carburante
Visualizza il consumo medio di carbu‐ rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.
Distanza percorsa
Visualizza la distanza corrente per il viaggio 2 a partire da un azzera‐
mento.
I valori indicati sulla pagina del viag‐
gio 2 si possono azzerare premendo
SET/CLR per alcuni secondi.
Pagina di indicazione digitale della
velocità
Indicazione digitale della velocità
istantanea.
Contatore Stop e Start
Il tempo passato in modalità STOP
durante un viaggio viene calcolato da
un contatore. Quest'ultimo si azzera
ogni volta che si inserisce l'accen‐
sione.Pagina della bussola
Visualizza la direzione geografica in
cui si sta guidando.
Pagina vuota
Non viene visualizzata nessuna infor‐ mazione sul viaggio/carburante.
Visualizzatore Info Il Visualizzatore Info si trova nel
cruscotto accanto al quadro stru‐
menti.
A seconda della configurazione, il
veicolo è dotato di
● Visualizzatore Info Grafico
oppure
● Visualizzatore a colori Info da 7"
con funzionalità touchscreen
oppure
● Visualizzatore a colori Info da 8"
con funzionalità touchscreen
I visualizzatori Info possono indicare: ● orario 3 88
● temperatura esterna 3 88
● data 3 88

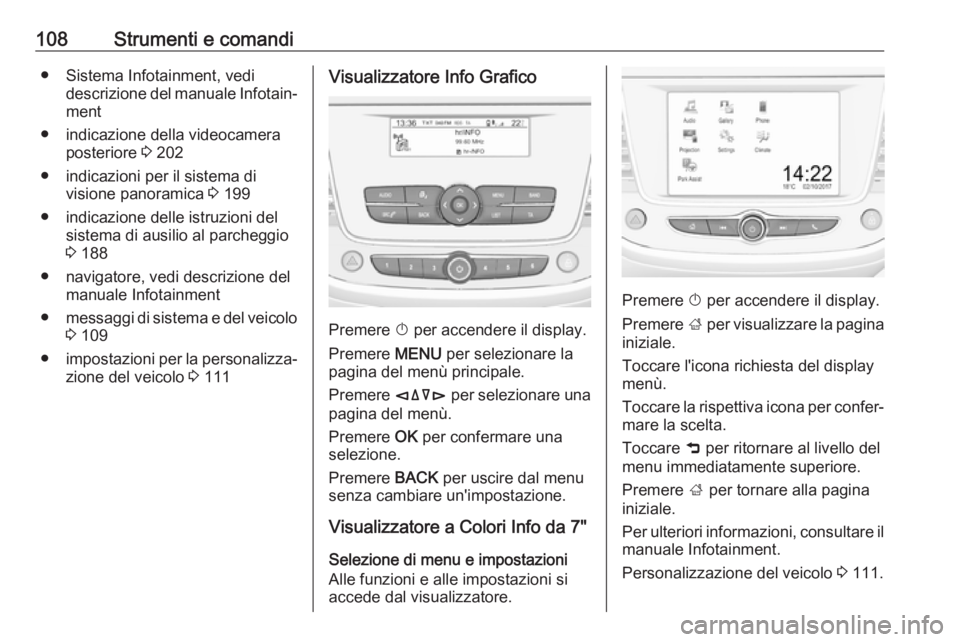

108Strumenti e comandi● Sistema Infotainment, vedidescrizione del manuale Infotain‐
ment
● indicazione della videocamera posteriore 3 202
● indicazioni per il sistema di visione panoramica 3 199
● indicazione delle istruzioni del sistema di ausilio al parcheggio
3 188
● navigatore, vedi descrizione del manuale Infotainment
● messaggi di sistema e del veicolo
3 109
● impostazioni per la personalizza‐
zione del veicolo 3 111Visualizzatore Info Grafico
Premere X per accendere il display.
Premere MENU per selezionare la
pagina del menù principale.
Premere èäåé per selezionare una
pagina del menù.
Premere OK per confermare una
selezione.
Premere BACK per uscire dal menu
senza cambiare un'impostazione.
Visualizzatore a Colori Info da 7"
Selezione di menu e impostazioni
Alle funzioni e alle impostazioni si accede dal visualizzatore.
Premere X per accendere il display.
Premere ; per visualizzare la pagina
iniziale.
Toccare l'icona richiesta del display menù.
Toccare la rispettiva icona per confer‐
mare la scelta.
Toccare 9 per ritornare al livello del
menu immediatamente superiore.
Premere ; per tornare alla pagina
iniziale.
Per ulteriori informazioni, consultare il manuale Infotainment.
Personalizzazione del veicolo 3 111.
