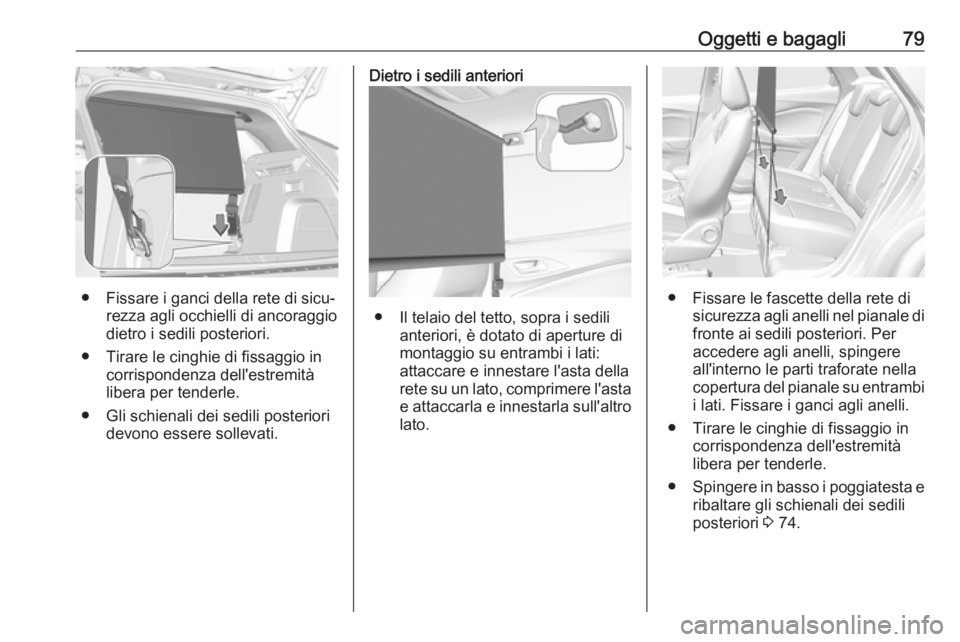

Oggetti e bagagli79
● Fissare i ganci della rete di sicu‐rezza agli occhielli di ancoraggio
dietro i sedili posteriori.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremitàlibera per tenderle.
● Gli schienali dei sedili posteriori devono essere sollevati.
Dietro i sedili anteriori
● Il telaio del tetto, sopra i sedili anteriori, è dotato di aperture di
montaggio su entrambi i lati:
attaccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.
● Fissare le fascette della rete di sicurezza agli anelli nel pianale di
fronte ai sedili posteriori. Per
accedere agli anelli, spingere
all'interno le parti traforate nella
copertura del pianale su entrambi
i lati. Fissare i ganci agli anelli.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità
libera per tenderle.
● Spingere in basso i poggiatesta e
ribaltare gli schienali dei sedili
posteriori 3 74.
Page 82 of 287

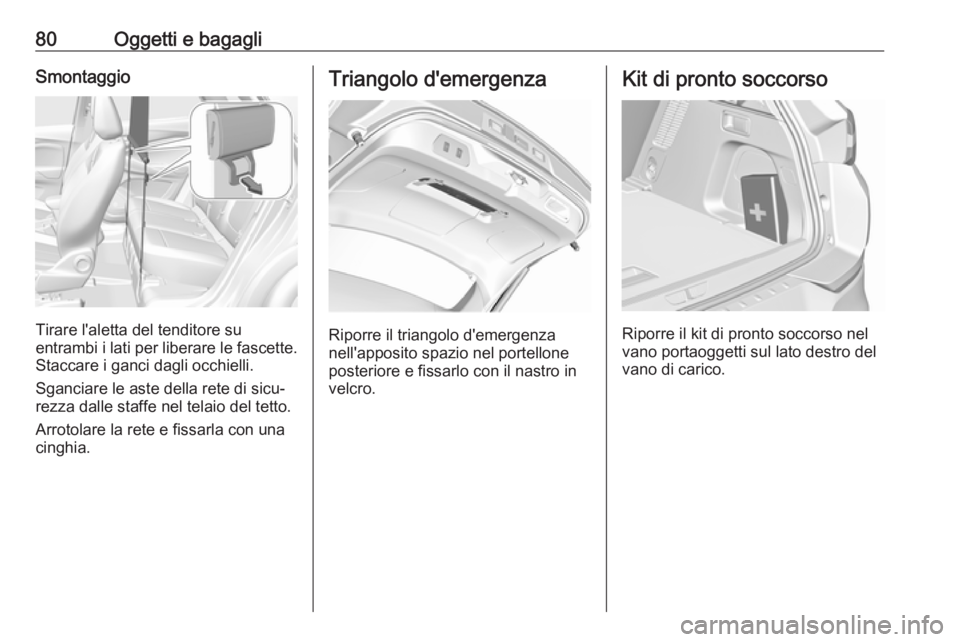

80Oggetti e bagagliSmontaggio
Tirare l'aletta del tenditore su
entrambi i lati per liberare le fascette. Staccare i ganci dagli occhielli.
Sganciare le aste della rete di sicu‐
rezza dalle staffe nel telaio del tetto.
Arrotolare la rete e fissarla con una
cinghia.
Triangolo d'emergenza
Riporre il triangolo d'emergenza
nell'apposito spazio nel portellone
posteriore e fissarlo con il nastro in
velcro.
Kit di pronto soccorso
Riporre il kit di pronto soccorso nel
vano portaoggetti sul lato destro del vano di carico.
Page 83 of 287

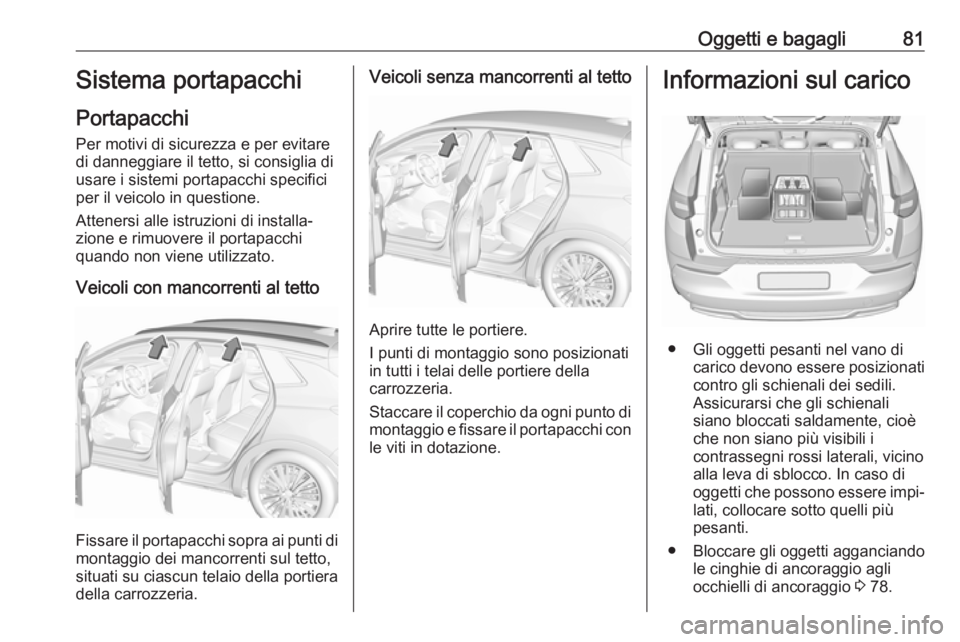

Oggetti e bagagli81Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Veicoli con mancorrenti al tetto
Fissare il portapacchi sopra ai punti di
montaggio dei mancorrenti sul tetto,
situati su ciascun telaio della portiera
della carrozzeria.
Veicoli senza mancorrenti al tetto
Aprire tutte le portiere.
I punti di montaggio sono posizionati
in tutti i telai delle portiere della
carrozzeria.
Staccare il coperchio da ogni punto di
montaggio e fissare il portapacchi con le viti in dotazione.
Informazioni sul carico
● Gli oggetti pesanti nel vano di carico devono essere posizionati
contro gli schienali dei sedili.
Assicurarsi che gli schienali
siano bloccati saldamente, cioè
che non siano più visibili i
contrassegni rossi laterali, vicino
alla leva di sblocco. In caso di
oggetti che possono essere impi‐ lati, collocare sotto quelli più
pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli
occhielli di ancoraggio 3 78.
Page 84 of 287
82Oggetti e bagagli● Assicurare gli oggetti liberi nelvano di carico impedendo che
scivolino.
● Per trasportare oggetti nel vano di carico, non è necessario incli‐
nare in avanti gli schienali dei
sedili posteriori.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla copertura del vano di carico o sulquadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 258) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce
negativamente sul comporta‐
mento direzionale del veicolo, dal momento che ne sposta verso
l'alto il baricentro. Distribuire il
carico in modo uniforme e assi‐
curarlo correttamente con
cinghie di fissaggio. Regolare la pressione dei pneumatici e la
velocità di marcia in base alle
condizioni di carico del veicolo.
Controllare e tendere frequente‐
mente le cinghie di fissaggio.
Non viaggiare a velocità superiori
a 120 km/h.
Il carico ammesso sul tetto è di
85 kg. Il carico sul tetto è il peso
combinato di portapacchi e
carico.
Page 85 of 287

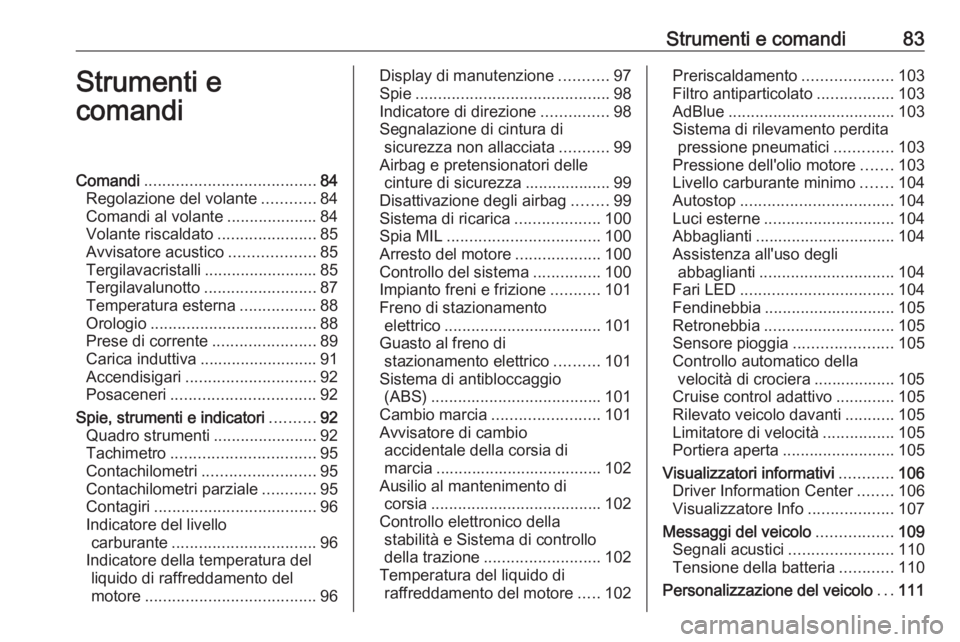

Strumenti e comandi83Strumenti e
comandiComandi ...................................... 84
Regolazione del volante ............84
Comandi al volante ....................84
Volante riscaldato ......................85
Avvisatore acustico ...................85
Tergilavacristalli .........................85
Tergilavalunotto .........................87
Temperatura esterna .................88
Orologio ..................................... 88
Prese di corrente .......................89
Carica induttiva .......................... 91
Accendisigari ............................. 92
Posaceneri ................................ 92
Spie, strumenti e indicatori ..........92
Quadro strumenti .......................92
Tachimetro ................................ 95
Contachilometri ......................... 95
Contachilometri parziale ............95
Contagiri .................................... 96
Indicatore del livello carburante ................................ 96
Indicatore della temperatura del liquido di raffreddamento del
motore ...................................... 96Display di manutenzione ...........97
Spie ........................................... 98
Indicatore di direzione ...............98
Segnalazione di cintura di sicurezza non allacciata ...........99
Airbag e pretensionatori delle cinture di sicurezza ................... 99
Disattivazione degli airbag ........99
Sistema di ricarica ...................100
Spia MIL .................................. 100
Arresto del motore ...................100
Controllo del sistema ...............100
Impianto freni e frizione ...........101
Freno di stazionamento elettrico ................................... 101
Guasto al freno di stazionamento elettrico ..........101
Sistema di antibloccaggio (ABS) ...................................... 101
Cambio marcia ........................ 101
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 102
Ausilio al mantenimento di corsia ...................................... 102
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 102
Temperatura del liquido di raffreddamento del motore .....102Preriscaldamento ....................103
Filtro antiparticolato .................103
AdBlue ..................................... 103
Sistema di rilevamento perdita pressione pneumatici .............103
Pressione dell'olio motore .......103
Livello carburante minimo .......104
Autostop .................................. 104
Luci esterne ............................. 104
Abbaglianti ............................... 104
Assistenza all'uso degli abbaglianti .............................. 104
Fari LED .................................. 104
Fendinebbia ............................. 105
Retronebbia ............................. 105
Sensore pioggia ......................105
Controllo automatico della velocità di crociera .................. 105
Cruise control adattivo .............105
Rilevato veicolo davanti ...........105
Limitatore di velocità ................105
Portiera aperta ......................... 105
Visualizzatori informativi ............106
Driver Information Center ........106
Visualizzatore Info ...................107
Messaggi del veicolo .................109
Segnali acustici .......................110
Tensione della batteria ............110
Personalizzazione del veicolo ...111
Page 86 of 287

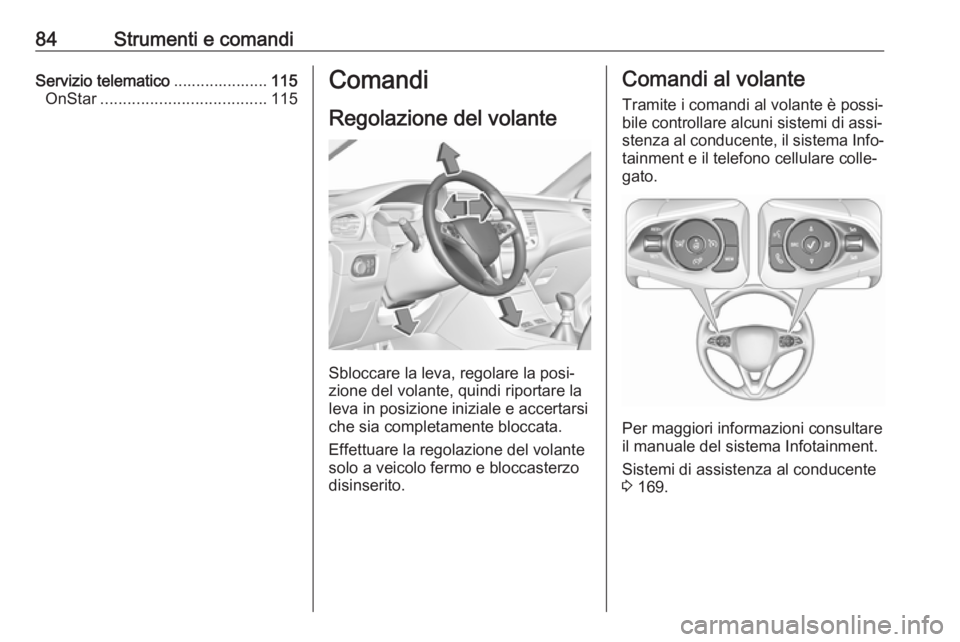

84Strumenti e comandiServizio telematico.....................115
OnStar ..................................... 115Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
Tramite i comandi al volante è possi‐
bile controllare alcuni sistemi di assi‐
stenza al conducente, il sistema Info‐
tainment e il telefono cellulare colle‐
gato.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Sistemi di assistenza al conducente
3 169.
Page 87 of 287

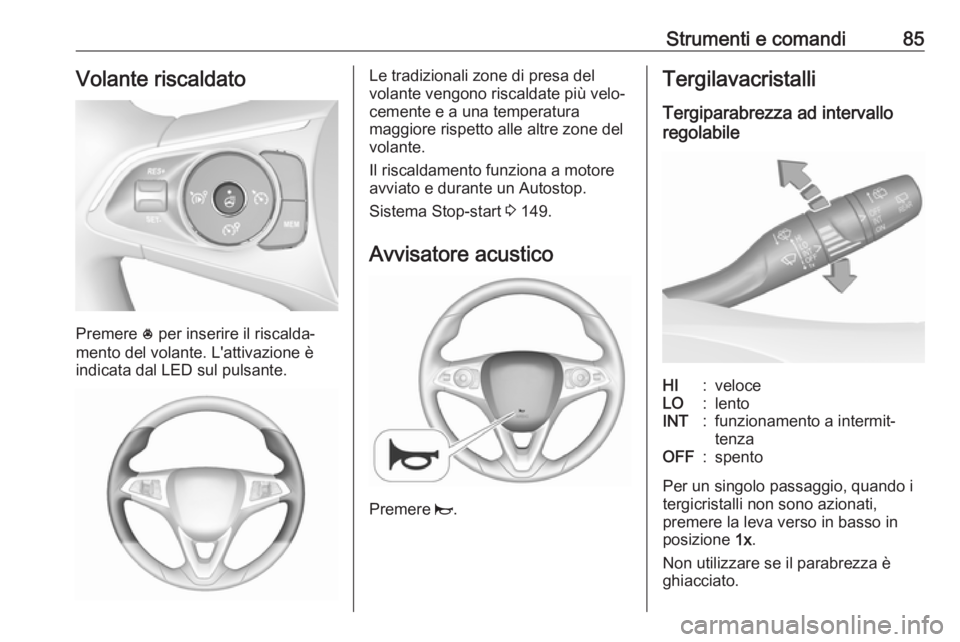

Strumenti e comandi85Volante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è
indicata dal LED sul pulsante.
Le tradizionali zone di presa del
volante vengono riscaldate più velo‐
cemente e a una temperatura
maggiore rispetto alle altre zone del
volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Stop-start 3 149.
Avvisatore acustico
Premere j.
Tergilavacristalli
Tergiparabrezza ad intervallo
regolabileHI:veloceLO:lentoINT:funzionamento a intermit‐
tenzaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 1x.
Non utilizzare se il parabrezza è
ghiacciato.
Page 88 of 287

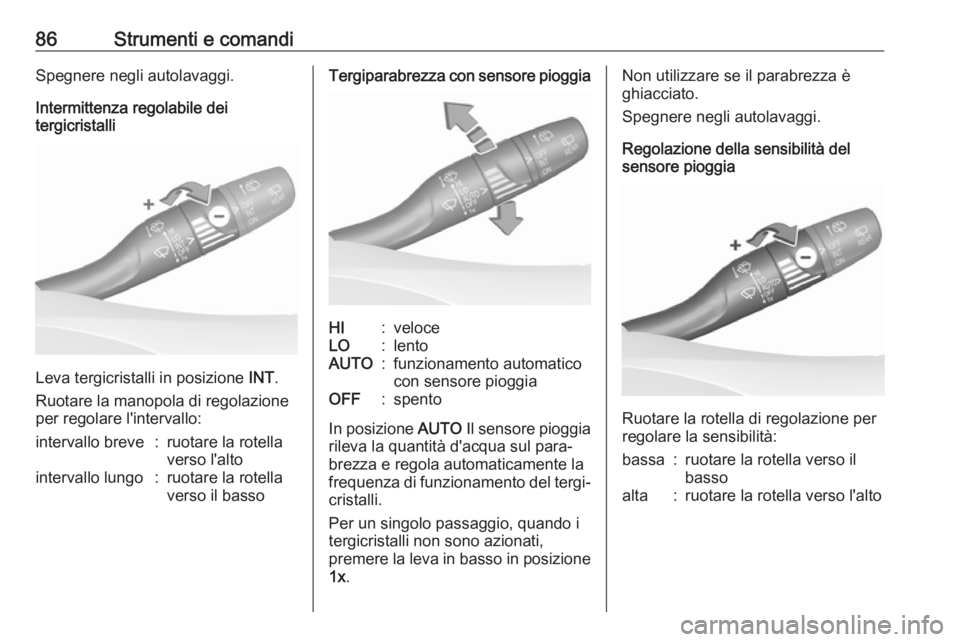

86Strumenti e comandiSpegnere negli autolavaggi.
Intermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare l'intervallo:
intervallo breve:ruotare la rotella
verso l'altointervallo lungo:ruotare la rotella
verso il bassoTergiparabrezza con sensore pioggiaHI:veloceLO:lentoAUTO:funzionamento automatico
con sensore pioggiaOFF:spento
In posizione AUTO Il sensore pioggia
rileva la quantità d'acqua sul para‐
brezza e regola automaticamente la
frequenza di funzionamento del tergi‐
cristalli.
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva in basso in posizione 1x .
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Regolazione della sensibilità del
sensore pioggia
Ruotare la rotella di regolazione per
regolare la sensibilità:
bassa:ruotare la rotella verso il
bassoalta:ruotare la rotella verso l'alto
Page 89 of 287

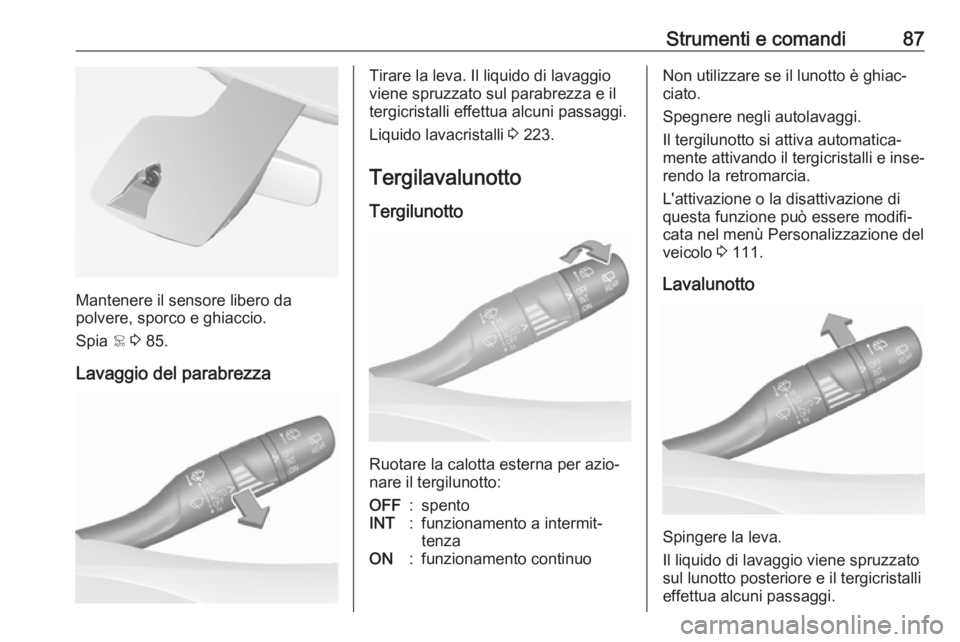

Strumenti e comandi87
Mantenere il sensore libero da
polvere, sporco e ghiaccio.
Spia < 3 85.
Lavaggio del parabrezza
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Liquido lavacristalli 3 223.
Tergilavalunotto
Tergilunotto
Ruotare la calotta esterna per azio‐
nare il tergilunotto:
OFF:spentoINT:funzionamento a intermit‐
tenzaON:funzionamento continuoNon utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.
Il tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.
L'attivazione o la disattivazione di
questa funzione può essere modifi‐
cata nel menù Personalizzazione del
veicolo 3 111.
Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Page 90 of 287

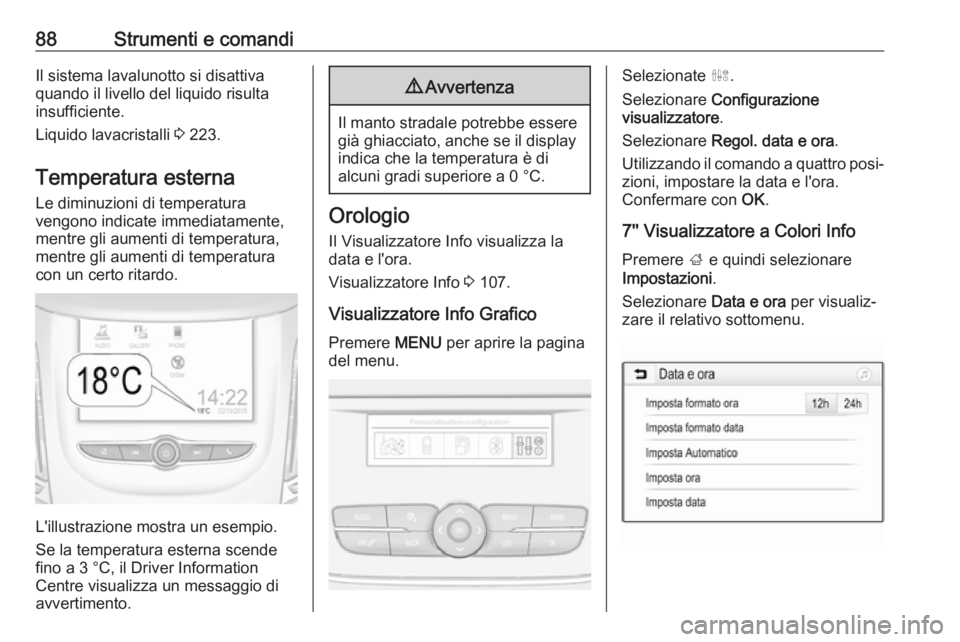

88Strumenti e comandiIl sistema lavalunotto si disattiva
quando il livello del liquido risulta
insufficiente.
Liquido lavacristalli 3 223.
Temperatura esterna Le diminuzioni di temperatura
vengono indicate immediatamente,
mentre gli aumenti di temperatura,
mentre gli aumenti di temperatura
con un certo ritardo.
L'illustrazione mostra un esempio.
Se la temperatura esterna scende
fino a 3 °C, il Driver Information
Centre visualizza un messaggio di avvertimento.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di
alcuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info visualizza la
data e l'ora.
Visualizzatore Info 3 107.
Visualizzatore Info Grafico Premere MENU per aprire la pagina
del menu.
Selezionate ˆ.
Selezionare Configurazione
visualizzatore .
Selezionare Regol. data e ora .
Utilizzando il comando a quattro posi‐
zioni, impostare la data e l'ora.
Confermare con OK.
7'' Visualizzatore a Colori Info Premere ; e quindi selezionare
Impostazioni .
Selezionare Data e ora per visualiz‐
zare il relativo sottomenu.
