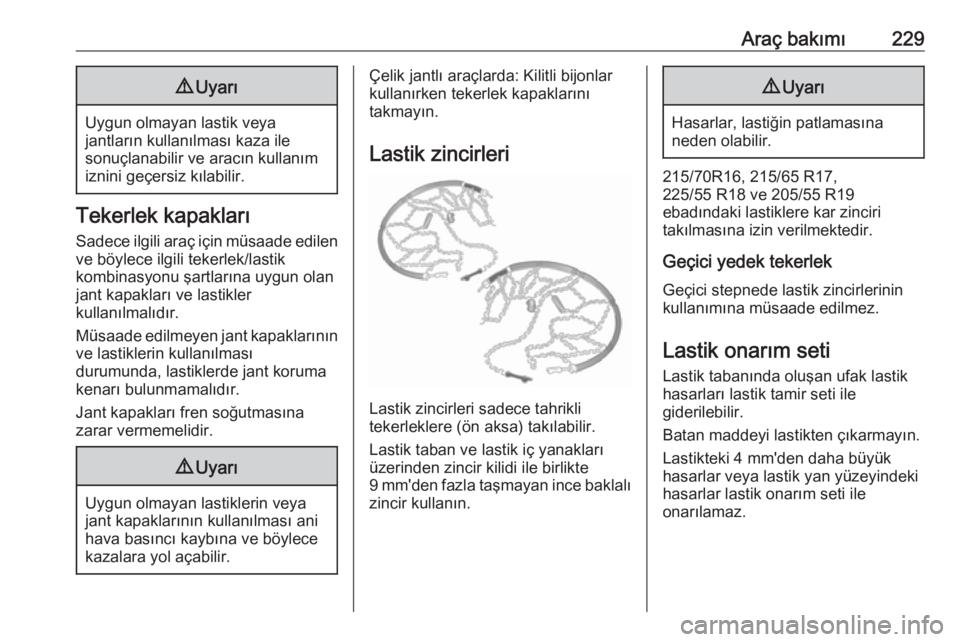

Araç bakımı2299Uyarı
Uygun olmayan lastik veya
jantların kullanılması kaza ile
sonuçlanabilir ve aracın kullanım
iznini geçersiz kılabilir.
Tekerlek kapakları
Sadece ilgili araç için müsaade edilen ve böylece ilgili tekerlek/lastik
kombinasyonu şartlarına uygun olan
jant kapakları ve lastikler
kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının
ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına
zarar vermemelidir.
9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece kazalara yol açabilir.
Çelik jantlı araçlarda: Kilitli bijonlar
kullanırken tekerlek kapaklarını
takmayın.
Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
9 mm'den fazla taşmayan ince baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
215/70R16, 215/65 R17,
225/55 R18 ve 205/55 R19
ebadındaki lastiklere kar zinciri
takılmasına izin verilmektedir.
Geçici yedek tekerlek Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük
hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.

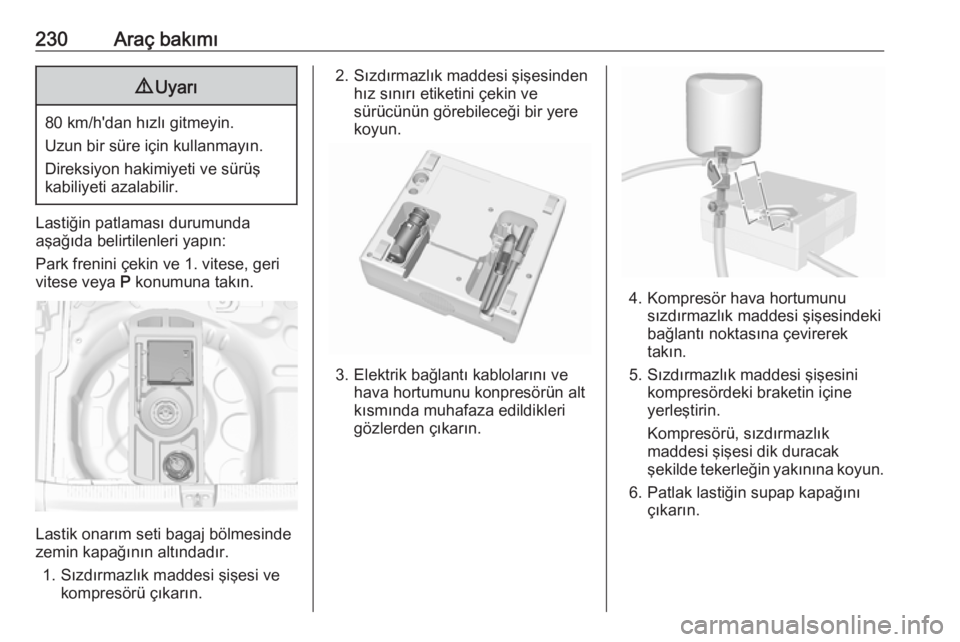

230Araç bakımı9Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik onarım seti bagaj bölmesinde
zemin kapağının altındadır.
1. Sızdırmazlık maddesi şişesi ve kompresörü çıkarın.
2. Sızdırmazlık maddesi şişesindenhız sınırı etiketini çekin ve
sürücünün görebileceği bir yere
koyun.
3. Elektrik bağlantı kablolarını ve hava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindeki
bağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki braketin içine
yerleştirin.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.

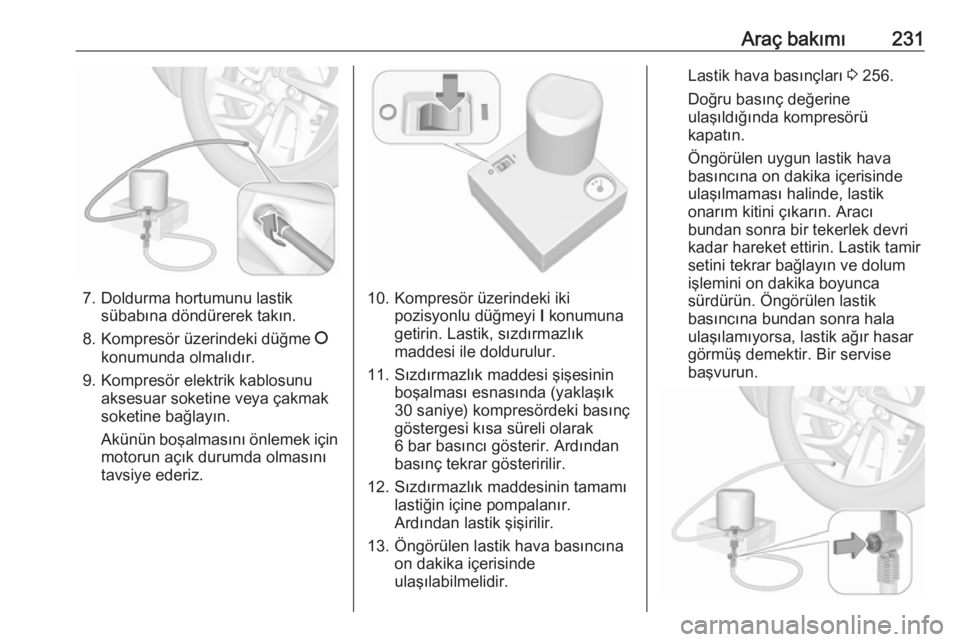

Araç bakımı231
7. Doldurma hortumunu lastiksübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına on dakika içerisinde
ulaşılabilmelidir.
Lastik hava basınçları 3 256.
Doğru basınç değerine
ulaşıldığında kompresörü
kapatın.
Öngörülen uygun lastik hava
basıncına on dakika içerisinde
ulaşılmaması halinde, lastik
onarım kitini çıkarın. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini on dakika boyunca
sürdürün. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.

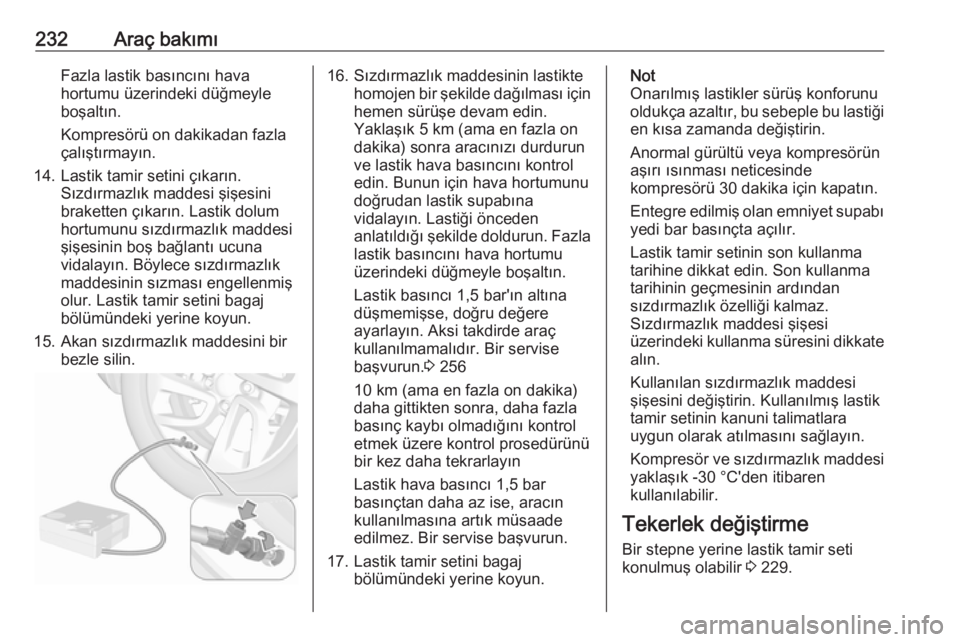

232Araç bakımıFazla lastik basıncını hava
hortumu üzerindeki düğmeyle
boşaltın.
Kompresörü on dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
braketten çıkarın. Lastik dolum
hortumunu sızdırmazlık maddesi
şişesinin boş bağlantı ucuna
vidalayın. Böylece sızdırmazlık
maddesinin sızması engellenmiş
olur. Lastik tamir setini bagaj
bölümündeki yerine koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.16. Sızdırmazlık maddesinin lastiktehomojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 5 km (ama en fazla on
dakika) sonra aracınızı durdurun
ve lastik hava basıncını kontrol
edin. Bunun için hava hortumunu
doğrudan lastik supabına
vidalayın. Lastiği önceden
anlatıldığı şekilde doldurun. Fazla lastik basıncını hava hortumu
üzerindeki düğmeyle boşaltın.
Lastik basıncı 1,5 bar'ın altına
düşmemişse, doğru değere
ayarlayın. Aksi takdirde araç
kullanılmamalıdır. Bir servise
başvurun. 3 256
10 km (ama en fazla on dakika)
daha gittikten sonra, daha fazla
basınç kaybı olmadığını kontrol
etmek üzere kontrol prosedürünü
bir kez daha tekrarlayın
Lastik hava basıncı 1,5 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
17. Lastik tamir setini bagaj bölümündeki yerine koyun.Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dakika için kapatın.
Entegre edilmiş olan emniyet supabı
yedi bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastiktamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 229.

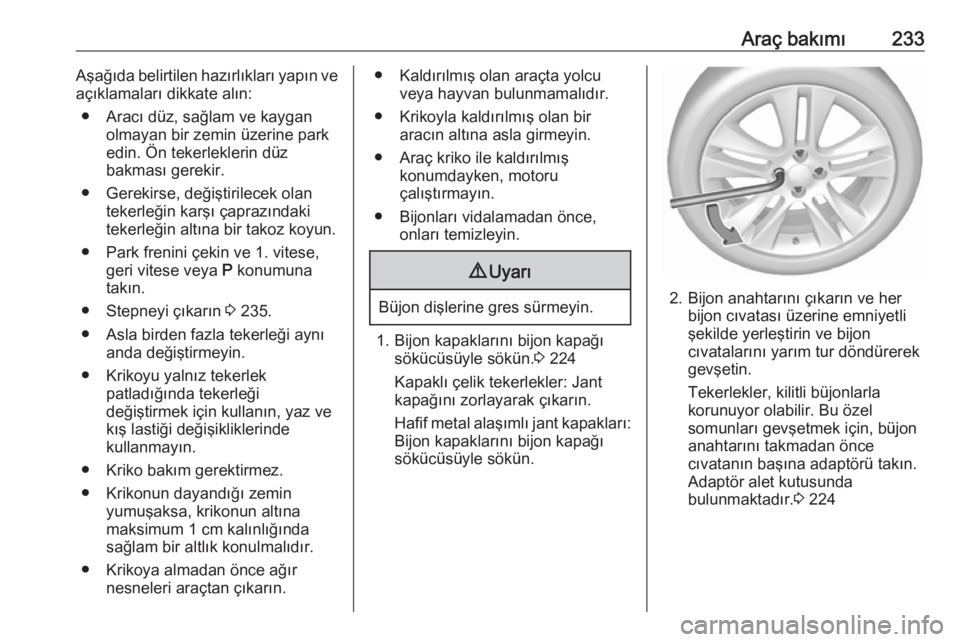

Araç bakımı233Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Gerekirse, değiştirilecek olan tekerleğin karşı çaprazındaki
tekerleğin altına bir takoz koyun.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.
● Stepneyi çıkarın 3 235.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve
kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Bijonları vidalamadan önce, onları temizleyin.9Uyarı
Büjon dişlerine gres sürmeyin.
1. Bijon kapaklarını bijon kapağı
sökücüsüyle sökün. 3 224
Kapaklı çelik tekerlekler: Jant kapağını zorlayarak çıkarın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını bijon kapağı
sökücüsüyle sökün.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
somunları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör alet kutusunda
bulunmaktadır. 3 224

234Araç bakımı
3. Krikonun doğru noktayayerleştirildiğinden emin olun.
4. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Karoserinin kenarının krikonun
çentiği içine oturduğundan emin
olun.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin. Stepne 3 235
7. Bijon cıvatalarını takın.
8. Aracı indirin ve krikoyu çıkarın.
9. Bijon anahtarını üzerine yerleştirin ve bijonları çapraz
sırada sıkın. Sıkma torku
115 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Değiştirilen lastiği 3 235, araç
takımlarını 3 224 ve kilitli büjon
adaptörünü istifleyin.
12. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.

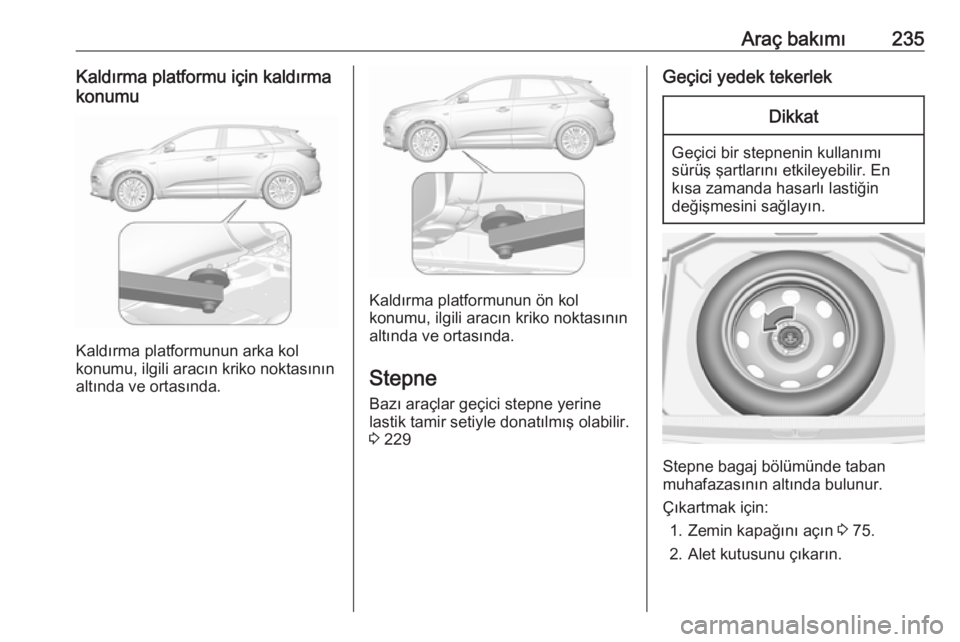

Araç bakımı235Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun arka kol
konumu, ilgili aracın kriko noktasının
altında ve ortasında.
Kaldırma platformunun ön kol
konumu, ilgili aracın kriko noktasının
altında ve ortasında.
Stepne Bazı araçlar geçici stepne yerine
lastik tamir setiyle donatılmış olabilir.
3 229
Geçici yedek tekerlekDikkat
Geçici bir stepnenin kullanımı
sürüş şartlarını etkileyebilir. En
kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur.
Çıkartmak için:
1. Zemin kapağını açın 3 75.
2. Alet kutusunu çıkarın.

236Araç bakımı3. Geçici stepne bir kelebeksomunla tespit edilmiştir. Somunugevşetin ve stepneyi çıkarın.
4. Lastik değişimi sonrasında stepne
çukuruna bir lastik konmadığı
zaman, kelebek somunu gittiği
yere kadar sıkmak suretiyle alet
kutusunu sabitleyin ve zemin
örtüsünü örtün.
5. Lastiği tekrar tam ebatlı lastikle değiştirdikten sonra, geçici
stepneyi dışarıdan çukurun içine
yerleştirin ve kelebek somunla
sabitleyin.
Sadece tek bir geçici stepne kullanın. Stepne üzerindeki etikette belirtilen
izin verilen maksimum hız sadece
fabrika çıkışı lastik ebadı için
geçerlidir.
Aracınız başka bir aracı çekerken
arka lastik patlarsa, geçici yedek lastiği öne ve tam boy lastiği arkaya
takın.

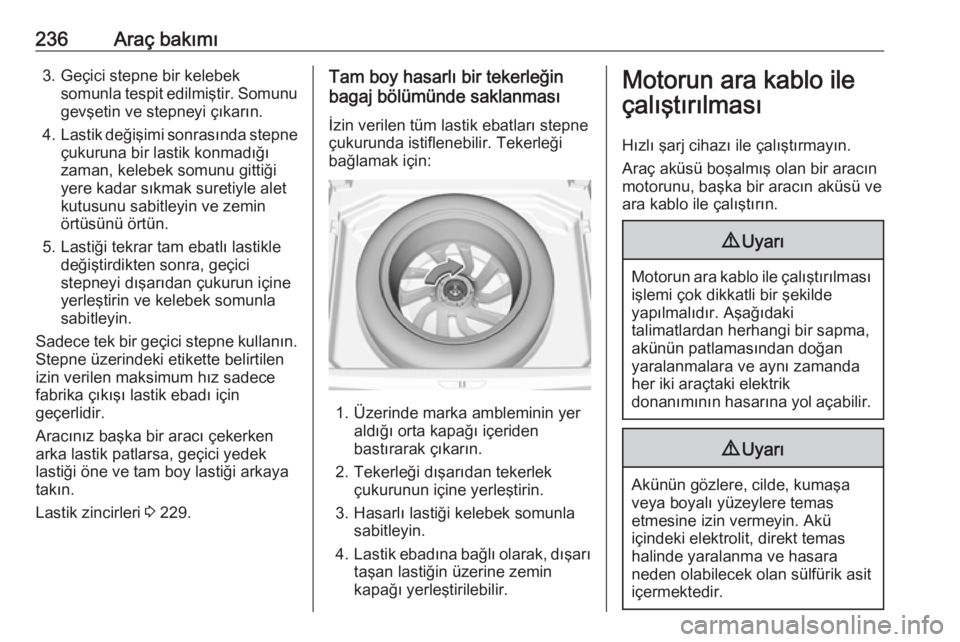

Lastik zincirleri 3 229.Tam boy hasarlı bir tekerleğin
bagaj bölümünde saklanması
İzin verilen tüm lastik ebatları stepne çukurunda istiflenebilir. Tekerleği
bağlamak için:
1. Üzerinde marka ambleminin yer aldığı orta kapağı içeridenbastırarak çıkarın.
2. Tekerleği dışarıdan tekerlek çukurunun içine yerleştirin.
3. Hasarlı lastiği kelebek somunla sabitleyin.
4. Lastik ebadına bağlı olarak, dışarı
taşan lastiğin üzerine zemin
kapağı yerleştirilebilir.
Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.

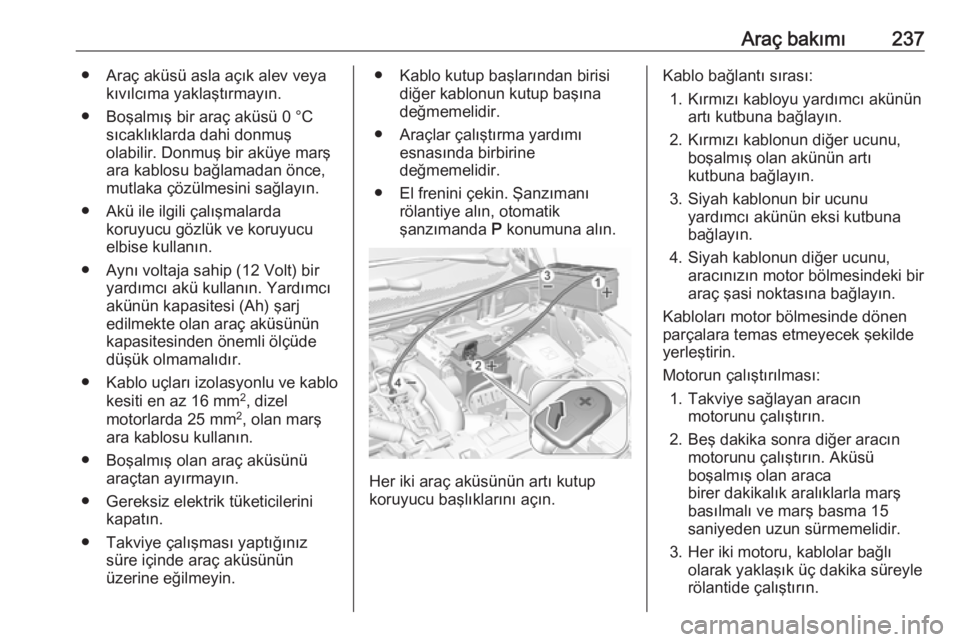

Araç bakımı237● Araç aküsü asla açık alev veyakıvılcıma yaklaştırmayın.
● Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir aküye marş
ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
● Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan araç aküsünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan araç aküsünü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde araç aküsünün
üzerine eğilmeyin.● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● El frenini çekin. Şanzımanı rölantiye alın, otomatik
şanzımanda P konumuna alın.
Her iki araç aküsünün artı kutup
koruyucu başlıklarını açın.
Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu, aracınızın motor bölmesindeki bir
araç şasi noktasına bağlayın.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca
birer dakikalık aralıklarla marş
basılmalı ve marş basma 15
saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.

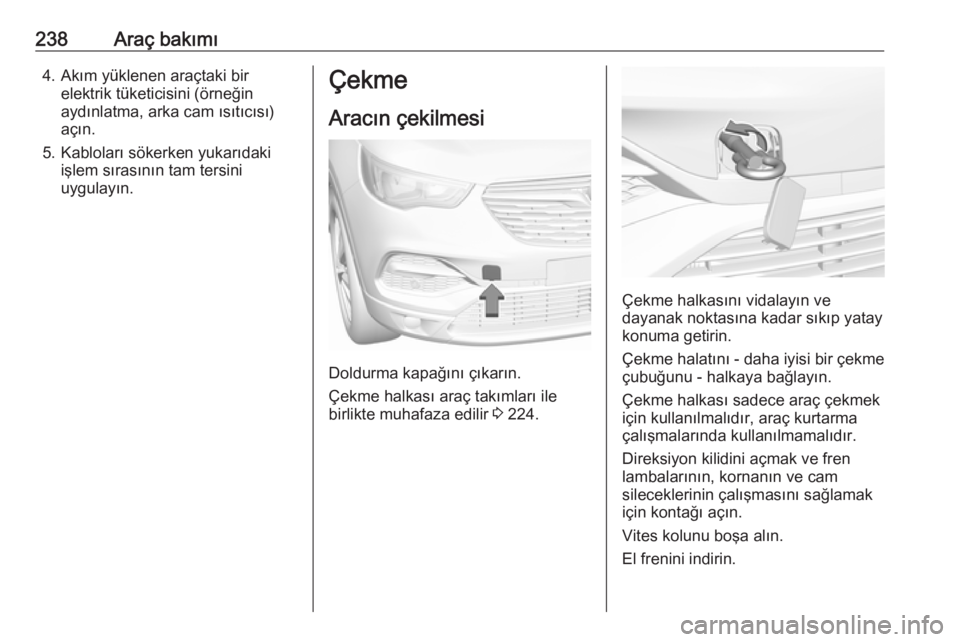

238Araç bakımı4. Akım yüklenen araçtaki birelektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.Çekme
Aracın çekilmesi
Doldurma kapağını çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 224.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Vites kolunu boşa alın. El frenini indirin.
