OPEL GRANDLAND X 2018 Sürücü El Kitabı (in Turkish)

Sürüş ve kullanım189● sürücü kapısının açılması
● ön tekerleklerden birinin bir engelle karşılaşması
● park etme manevrası başarıyla sonlandırıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu ekranda görüntülenecektir.
Ayrıca, sesli bir sinyal çalar.
Elektrik bağlantılı bir römork
çekilirken sistem otomatik olarak
kapatılır.
Sistemi uzun süre kapatmak için
bayinizle temasa geçin.
Arıza Bir arıza durumunda, Renkli Bilgi
Ekranında bir mesaj görüntülenir ve
sesli bir sinyal verilir.
Servo direksiyonda bir arıza olması durumunda, H kontrol lambası
yanar ve Sürücü bilgi sisteminde bir
mesaj görüntülenir.9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan

190Sürüş ve kullanımsonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Etkinleştirilmesi
7'' Renkli Ekran: dokunmatik ekranın ana sayfasında Kör nokta kontrolü
öğesini seçin ve fonksiyonu
etkinleştirin.
8" Renkli Bilgi Ekranı: Í tuşuna
basın. Dokunmatik ekranda Sürüş
fonksiyonları ve ardından Kör nokta
izlemesi öğesini seçin. Fonksiyonu
etkinleştirin.
Fonksiyonu doğrulamak üzere,
göstergelerde B sembolü sürekli
yeşil yanar.
Çalışma prensibi
Sistem ileri yönde sürüş esnasında
yan kör nokta bölgesinde bir araç algıladığında, ilgili yan aynada
yuvarlak bir LED yanar.
LED, geçiş esnasında hemen yanar.
LED, başka bir aracı yavaşça
geçerken bir gecikme sonrasında
yanar.

Sürüş ve kullanım191Çalışma koşulları
Düzgün bir çalışma için aşağıdaki
koşulların yerine getirilmesi gerekir:
● Tüm araçların aynı yönde ve bitişik şeritlerde hareket ediyor
olması.
● Aracınızın hızının 12 ile 140 km/ saat arasında olması.
● Bir aracın, 10 km/saat'in altında bir hız farkıyla geçilmesi.
● Başka bir aracın, 25 km/saat'in altında bir hız farkıyla geçmesi.
● Trafik akışının normal olması.
● Aracın düz veya hafif virajlı bir yolda sürülüyor olması.
● Aracın römork çekiyor olmaması.
Aşağıdaki durumlarda uyarı
verilmeyecektir:
● Hareketsiz nesnelerin (park halindeki araçlar, bariyerler,
sokak lambaları, yol işaretleri...)
varlığı.
● Karşı yönde hareket eden araçlarda.● Aracın çok virajlı bir yolda veyakeskin bir virajda sürülüyor
olması.
● Aynı zamanda hem arkadaki kör nokta açısında algılanan hem de
sürücünün ileri görüş alanında
yer alan çok uzun bir aracın
(kamyon, otobüs...) geçilmesi (veya onun geçmesi).
● Çok yoğun trafikte: önde veya arkada algılanan araçlar kamyon
veya sabit bir nesneyle
karıştırılır.
● Fazla hızlı geçilmesi durumunda.
Devre dışı bırakılması
Sistem, araç ayarlarının
kişiselleştirilmesinde devre dışı
bırakılır 3 110. Göstergelerdeki B
sembolü söner. Ayrıca, sesli bir sinyal çalar.
Kontak kapatıldığında, sistemin
durumu kaydedilir.
Sistem, elektronik bağlantılı bir
römork çekilirken otomatik olarak
devreden çıkarılır.Şiddetli yağış gibi olumsuz hava
şartları nedeniyle, yanlış tespitler
meydana gelebilir.
Arıza Bir arıza durumunda, gösterge
panosunda B sembolü kısa bir süre
yanıp söner ve buna F ve bir
ekran mesajı eşlik eder. Sistemi kontrol ettirmek üzere bir bayi veya
yetkili servisle temasa geçin.
Panoramik görüş sistemi
Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
360°'lik bir açıyla Bilgi ekranında
görüntülenmesine olanak sağlar.
Sistem şunları kullanır: ● arka kamera, arka kapağa monte
edilmiş
● arka tamponun içindeki ultrasonik sensörler
● ön kamera, ön ızgara içinde amblemin altına monte edilmiş
● ön tamponun içindeki ultrasonik sensörler

192Sürüş ve kullanımBilgi ekranının ekranı iki kısma
ayrılmıştır: sağ tarafta aracın üstten görünüşü yer alır, sol tarafta ise
arkadan veya önden görünüş yer alır.
Park sensörleri, aracın üstten
görünüşüyle ilgili bilgiyi tamamlar.
Etkinleştirilmesi Panoramik görüş sistemi şu
durumlarda devreye sokulur:
● araç vitese geçirildiğinde veya vitesin boşta olması (önden
görünüş)
● aracın geri vitese geçirilmesi (arkadan görünüş)
● görünüş seçme menüsünden manüel olarak
● öndeki bir nesneye fazla yaklaşılması
● 20 km/saat'e kadar hızda sürüş
Araç ayarlarının kişiselleştirilmesi 3 110Çalışma prensibi
Ekranın sol kısmından farklı
görünüşler seçilebilir. Bir manevra
sırasında, ekranın sol alt kısmındaki dokunmatik alana bastırıp görünüş
seçme menüsünden bir görünüş
seçmek suretiyle görünüş tipini
istediğiniz zaman değiştirebilirsiniz:
● Standart görünüş
● Otomatik modu
● Yaklaştırma görüşü
● 180° görüş
Ekran derhal seçilen görüş tipiyle
güncellenir.
AUTO modu varsayılan ayar olarak etkindir. Bu modda sistem, park
sensörlerinden gelen bilgilere göre
görüntü vermek üzere en iyi görüşü,
standart veya yakın olmak üzere
seçer.
Sistemin durumu, kontak
kapatıldığında hafızada tutulmaz.
Standart görünüş
Standart görünüş bir arkadan
görünüş ve bir önden görünüşten
meydana gelir.Arka görüş

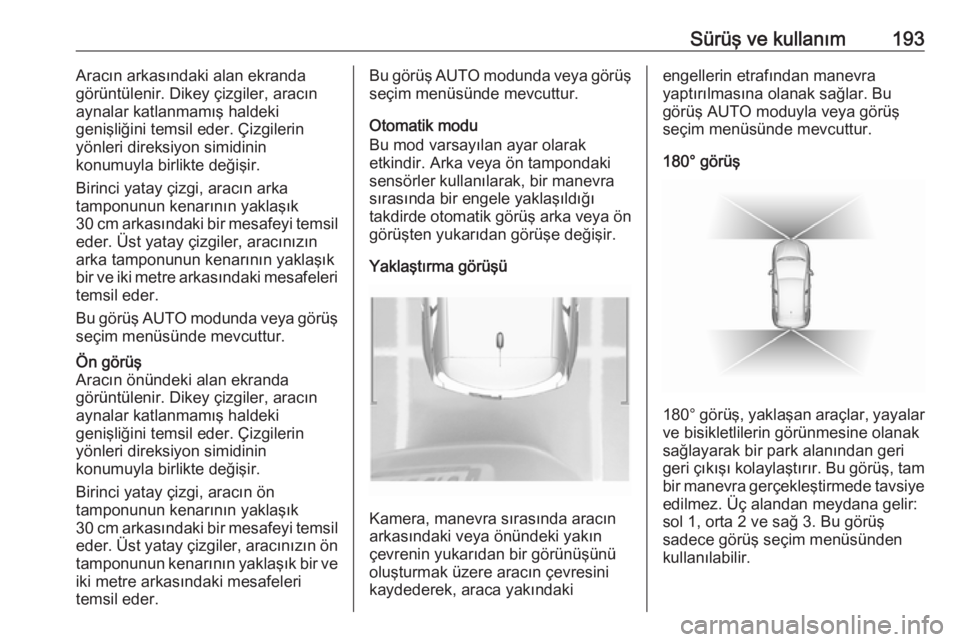

Sürüş ve kullanım193Aracın arkasındaki alan ekranda
görüntülenir. Dikey çizgiler, aracın
aynalar katlanmamış haldeki
genişliğini temsil eder. Çizgilerin
yönleri direksiyon simidinin
konumuyla birlikte değişir.
Birinci yatay çizgi, aracın arka
tamponunun kenarının yaklaşık
30 cm arkasındaki bir mesafeyi temsil
eder. Üst yatay çizgiler, aracınızın
arka tamponunun kenarının yaklaşık
bir ve iki metre arkasındaki mesafeleri temsil eder.
Bu görüş AUTO modunda veya görüş
seçim menüsünde mevcuttur.Ön görüş
Aracın önündeki alan ekranda
görüntülenir. Dikey çizgiler, aracın
aynalar katlanmamış haldeki
genişliğini temsil eder. Çizgilerin
yönleri direksiyon simidinin
konumuyla birlikte değişir.
Birinci yatay çizgi, aracın ön
tamponunun kenarının yaklaşık
30 cm arkasındaki bir mesafeyi temsil eder. Üst yatay çizgiler, aracınızın ön
tamponunun kenarının yaklaşık bir ve iki metre arkasındaki mesafeleri
temsil eder.Bu görüş AUTO modunda veya görüş
seçim menüsünde mevcuttur.
Otomatik modu
Bu mod varsayılan ayar olarak
etkindir. Arka veya ön tampondaki
sensörler kullanılarak, bir manevra
sırasında bir engele yaklaşıldığı
takdirde otomatik görüş arka veya ön görüşten yukarıdan görüşe değişir.
Yaklaştırma görüşü
Kamera, manevra sırasında aracın
arkasındaki veya önündeki yakın
çevrenin yukarıdan bir görünüşünü
oluşturmak üzere aracın çevresini
kaydederek, araca yakındaki
engellerin etrafından manevra
yaptırılmasına olanak sağlar. Bu
görüş AUTO moduyla veya görüş
seçim menüsünde mevcuttur.
180° görüş
180° görüş, yaklaşan araçlar, yayalar ve bisikletlilerin görünmesine olanak
sağlayarak bir park alanından geri
geri çıkışı kolaylaştırır. Bu görüş, tam bir manevra gerçekleştirmede tavsiye
edilmez. Üç alandan meydana gelir:
sol 1, orta 2 ve sağ 3. Bu görüş
sadece görüş seçim menüsünden
kullanılabilir.

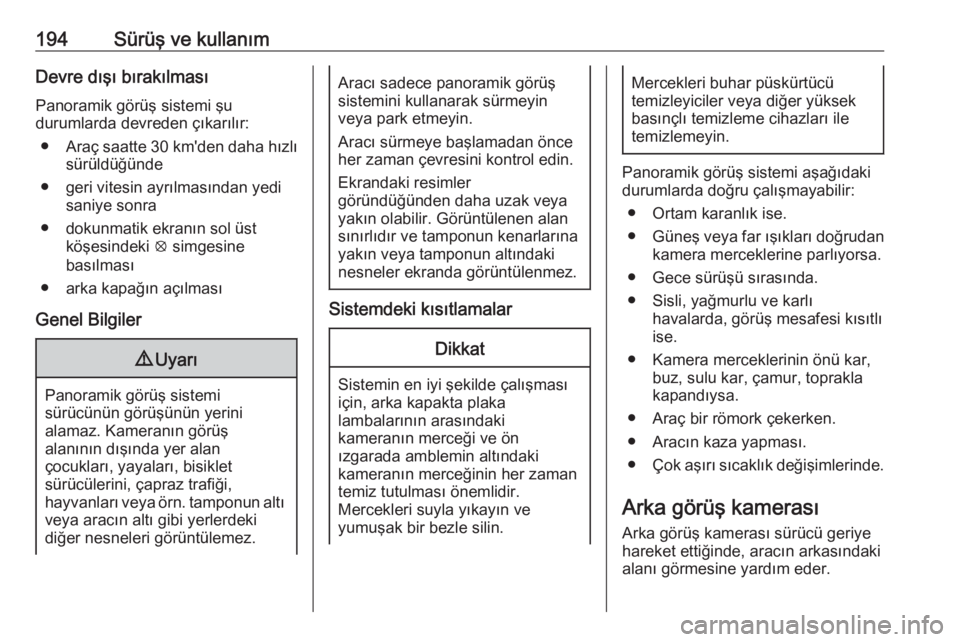

194Sürüş ve kullanımDevre dışı bırakılmasıPanoramik görüş sistemi şu
durumlarda devreden çıkarılır:
● Araç saatte 30 km'den daha hızlı
sürüldüğünde
● geri vitesin ayrılmasından yedi saniye sonra
● dokunmatik ekranın sol üst köşesindeki q simgesine
basılması
● arka kapağın açılması
Genel Bilgiler9 Uyarı
Panoramik görüş sistemi
sürücünün görüşünün yerini
alamaz. Kameranın görüş
alanının dışında yer alan
çocukları, yayaları, bisiklet
sürücülerini, çapraz trafiği,
hayvanları veya örn. tamponun altı veya aracın altı gibi yerlerdeki
diğer nesneleri görüntülemez.
Aracı sadece panoramik görüş
sistemini kullanarak sürmeyin
veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Ekrandaki resimler
göründüğünden daha uzak veya
yakın olabilir. Görüntülenen alan
sınırlıdır ve tamponun kenarlarına
yakın veya tamponun altındaki
nesneler ekranda görüntülenmez.
Sistemdeki kısıtlamalar
Dikkat
Sistemin en iyi şekilde çalışması
için, arka kapakta plaka
lambalarının arasındaki
kameranın merceği ve ön
ızgarada amblemin altındaki
kameranın merceğinin her zaman temiz tutulması önemlidir.
Mercekleri suyla yıkayın ve
yumuşak bir bezle silin.
Mercekleri buhar püskürtücü
temizleyiciler veya diğer yüksek basınçlı temizleme cihazları ile
temizlemeyin.
Panoramik görüş sistemi aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa.
● Araç bir römork çekerken.
● Aracın kaza yapması.
● Çok aşırı sıcaklık değişimlerinde.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.

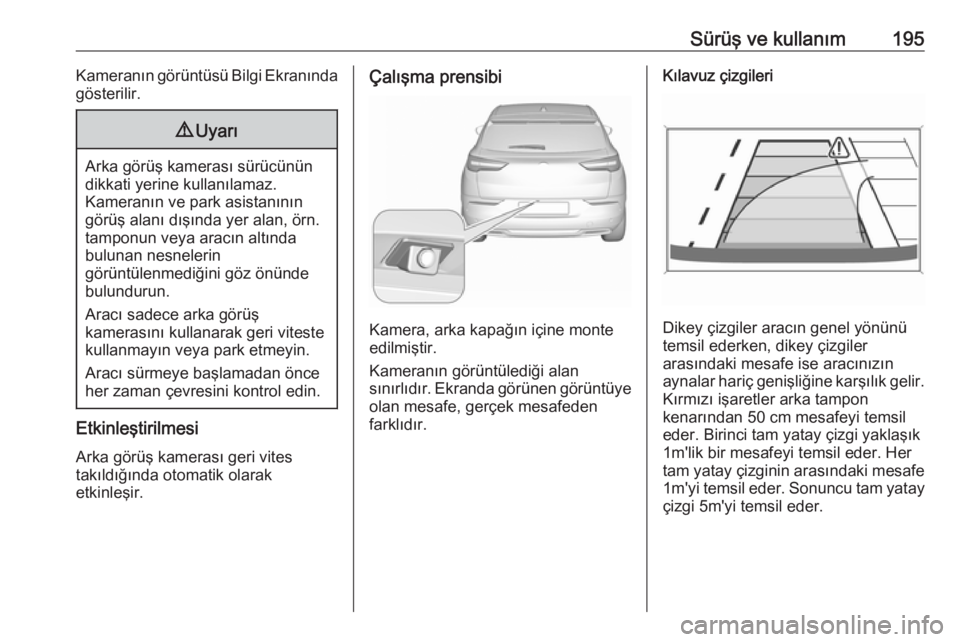

Sürüş ve kullanım195Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece arka görüş
kamerasını kullanarak geri viteste kullanmayın veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Etkinleştirilmesi
Arka görüş kamerası geri vitestakıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera, arka kapağın içine monte
edilmiştir.
Kameranın görüntülediği alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgileri
Dikey çizgiler aracın genel yönünü
temsil ederken, dikey çizgiler
arasındaki mesafe ise aracınızın
aynalar hariç genişliğine karşılık gelir. Kırmızı işaretler arka tampon
kenarından 50 cm mesafeyi temsil
eder. Birinci tam yatay çizgi yaklaşık
1m'lik bir mesafeyi temsil eder. Her
tam yatay çizginin arasındaki mesafe
1m'yi temsil eder. Sonuncu tam yatay çizgi 5m'yi temsil eder.

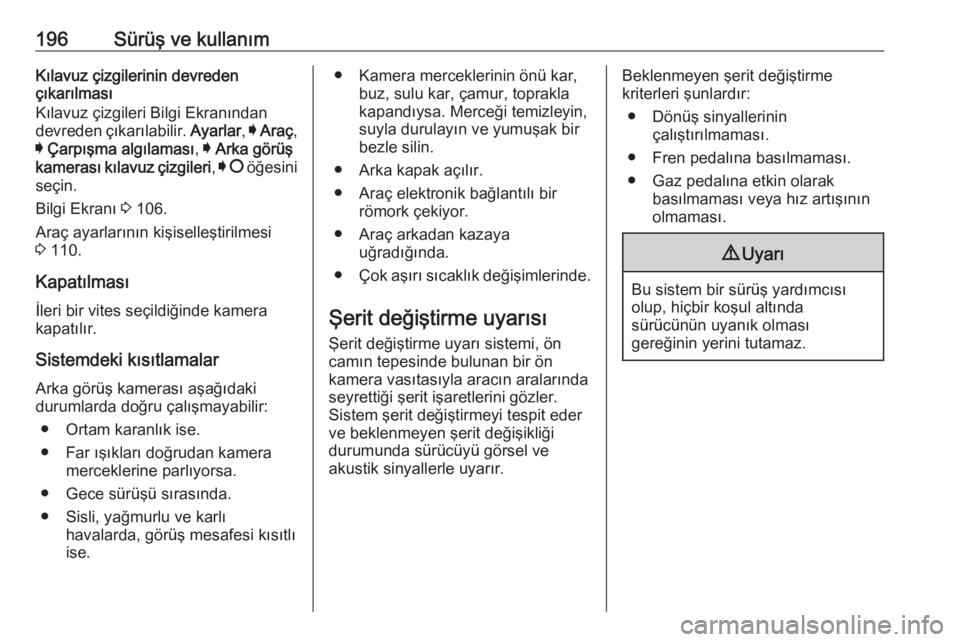

196Sürüş ve kullanımKılavuz çizgilerinin devreden
çıkarılması
Kılavuz çizgileri Bilgi Ekranından
devreden çıkarılabilir. Ayarlar, I Araç ,
I Çarpışma algılaması , I Arka görüş
kamerası kılavuz çizgileri , I § öğesini
seçin.
Bilgi Ekranı 3 106.
Araç ayarlarının kişiselleştirilmesi
3 110.
Kapatılması İleri bir vites seçildiğinde kamera
kapatılır.
Sistemdeki kısıtlamalar Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Far ışıkları doğrudan kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.● Kamera merceklerinin önü kar, buz, sulu kar, çamur, topraklakapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Arka kapak açılır.
● Araç elektronik bağlantılı bir römork çekiyor.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Şerit değiştirme uyarısı Şerit değiştirme uyarı sistemi, ön
camın tepesinde bulunan bir ön
kamera vasıtasıyla aracın aralarında seyrettiği şerit işaretlerini gözler.
Sistem şerit değiştirmeyi tespit eder
ve beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.Beklenmeyen şerit değiştirme
kriterleri şunlardır:
● Dönüş sinyallerinin çalıştırılmaması.
● Fren pedalına basılmaması.
● Gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması.9 Uyarı
Bu sistem bir sürüş yardımcısı
olup, hiçbir koşul altında
sürücünün uyanık olması
gereğinin yerini tutamaz.

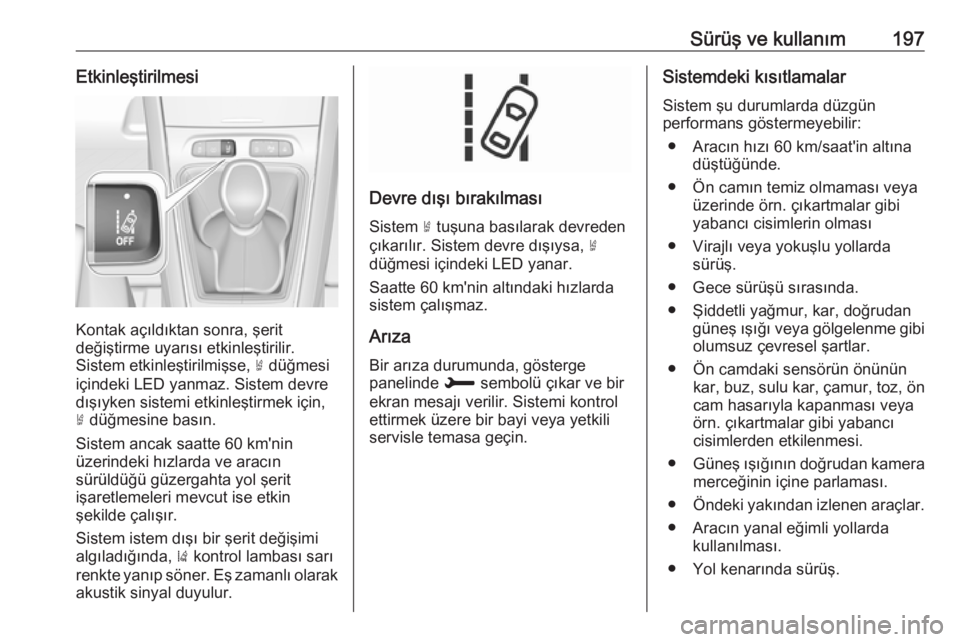

Sürüş ve kullanım197Etkinleştirilmesi
Kontak açıldıktan sonra, şerit
değiştirme uyarısı etkinleştirilir.
Sistem etkinleştirilmişse, ½ düğmesi
içindeki LED yanmaz. Sistem devre
dışıyken sistemi etkinleştirmek için,
½ düğmesine basın.
Sistem ancak saatte 60 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
Sistem istem dışı bir şerit değişimi
algıladığında, ) kontrol lambası sarı
renkte yanıp söner. Eş zamanlı olarak
akustik sinyal duyulur.
Devre dışı bırakılması
Sistem ½ tuşuna basılarak devreden
çıkarılır. Sistem devre dışıysa, ½
düğmesi içindeki LED yanar.
Saatte 60 km'nin altındaki hızlarda
sistem çalışmaz.
Arıza
Bir arıza durumunda, gösterge
panelinde H sembolü çıkar ve bir
ekran mesajı verilir. Sistemi kontrol
ettirmek üzere bir bayi veya yetkili
servisle temasa geçin.
Sistemdeki kısıtlamalar
Sistem şu durumlarda düzgün
performans göstermeyebilir:
● Aracın hızı 60 km/saat'in altına düştüğünde.
● Ön camın temiz olmaması veya üzerinde örn. çıkartmalar gibi
yabancı cisimlerin olması
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Şiddetli yağmur, kar, doğrudan güneş ışığı veya gölgelenme gibiolumsuz çevresel şartlar.
● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Öndeki yakından izlenen araçlar.
● Aracın yanal eğimli yollarda kullanılması.
● Yol kenarında sürüş.

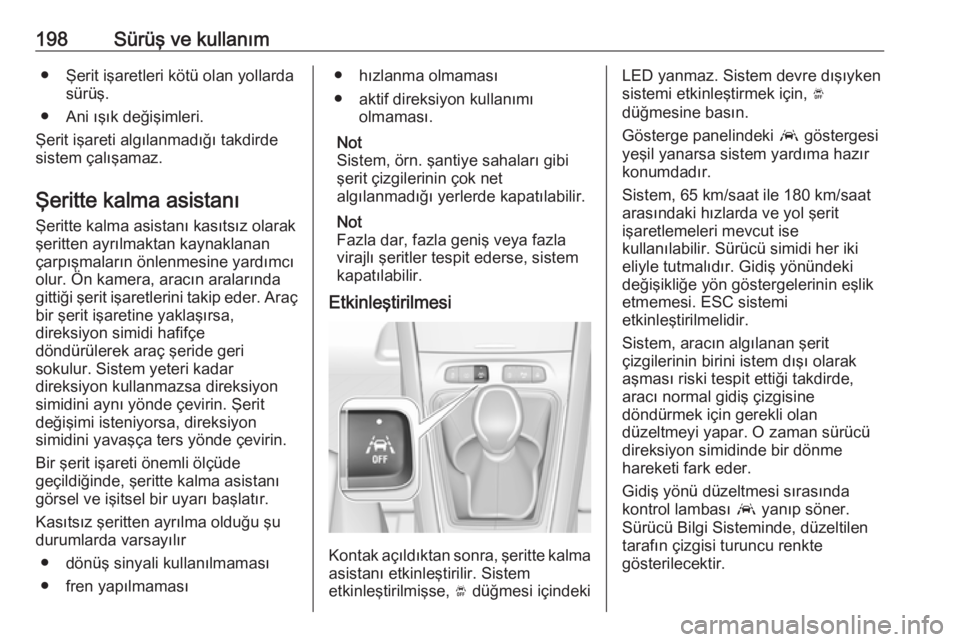

198Sürüş ve kullanım● Şerit işaretleri kötü olan yollardasürüş.
● Ani ışık değişimleri.
Şerit işareti algılanmadığı takdirde
sistem çalışamaz.
Şeritte kalma asistanı Şeritte kalma asistanı kasıtsız olarak
şeritten ayrılmaktan kaynaklanan
çarpışmaların önlenmesine yardımcı olur. Ön kamera, aracın aralarında
gittiği şerit işaretlerini takip eder. Araç bir şerit işaretine yaklaşırsa,
direksiyon simidi hafifçe
döndürülerek araç şeride geri
sokulur. Sistem yeteri kadar
direksiyon kullanmazsa direksiyon
simidini aynı yönde çevirin. Şerit
değişimi isteniyorsa, direksiyon
simidini yavaşça ters yönde çevirin.
Bir şerit işareti önemli ölçüde
geçildiğinde, şeritte kalma asistanı
görsel ve işitsel bir uyarı başlatır.
Kasıtsız şeritten ayrılma olduğu şu
durumlarda varsayılır
● dönüş sinyali kullanılmaması
● fren yapılmaması● hızlanma olmaması
● aktif direksiyon kullanımı olmaması.
Not
Sistem, örn. şantiye sahaları gibi
şerit çizgilerinin çok net
algılanmadığı yerlerde kapatılabilir.
Not
Fazla dar, fazla geniş veya fazla
virajlı şeritler tespit ederse, sistem
kapatılabilir.
Etkinleştirilmesi
Kontak açıldıktan sonra, şeritte kalma asistanı etkinleştirilir. Sistem
etkinleştirilmişse, Ó düğmesi içindeki
LED yanmaz. Sistem devre dışıyken
sistemi etkinleştirmek için, Ó
düğmesine basın.
Gösterge panelindeki a göstergesi
yeşil yanarsa sistem yardıma hazır konumdadır.
Sistem, 65 km/saat ile 180 km/saat
arasındaki hızlarda ve yol şerit
işaretlemeleri mevcut ise
kullanılabilir. Sürücü simidi her iki
eliyle tutmalıdır. Gidiş yönündeki değişikliğe yön göstergelerinin eşlik
etmemesi. ESC sistemi
etkinleştirilmelidir.
Sistem, aracın algılanan şerit
çizgilerinin birini istem dışı olarak
aşması riski tespit ettiği takdirde,
aracı normal gidiş çizgisine
döndürmek için gerekli olan
düzeltmeyi yapar. O zaman sürücü direksiyon simidinde bir dönme
hareketi fark eder.
Gidiş yönü düzeltmesi sırasında
kontrol lambası a yanıp söner.
Sürücü Bilgi Sisteminde, düzeltilen
tarafın çizgisi turuncu renkte
gösterilecektir.
