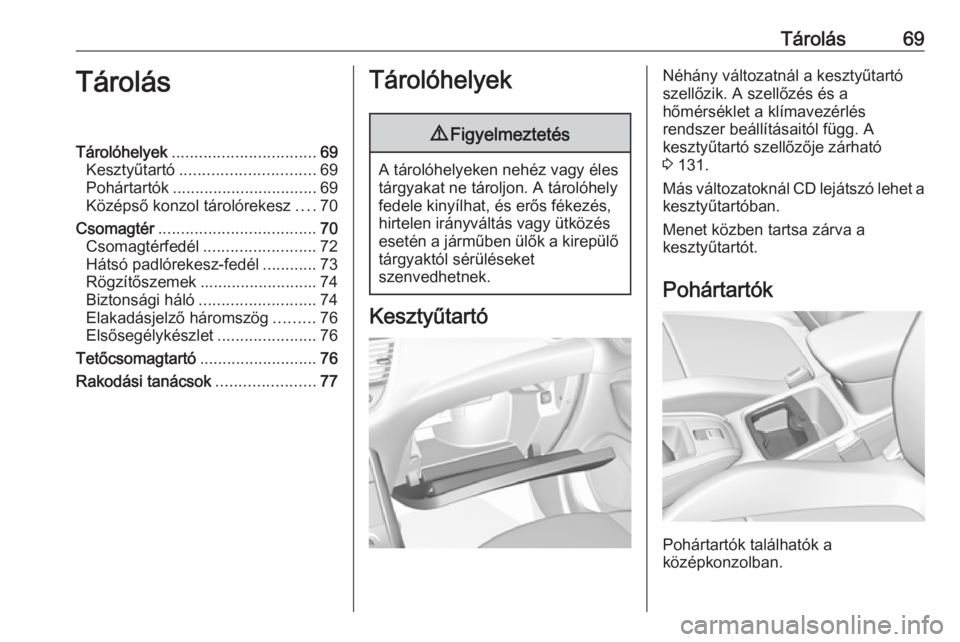

Page 71 of 283
Tárolás69TárolásTárolóhelyek................................ 69
Kesztyűtartó .............................. 69
Pohártartók ................................ 69
Középső konzol tárolórekesz ....70
Csomagtér ................................... 70
Csomagtérfedél ......................... 72
Hátsó padlórekesz-fedél ............73
Rögzítőszemek .......................... 74
Biztonsági háló .......................... 74
Elakadásjelző háromszög .........76
Elsősegélykészlet ......................76
Tetőcsomagtartó ..........................76
Rakodási tanácsok ......................77Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
Néhány változatnál a kesztyűtartó
szellőzik. A szellőzés és a
hőmérséklet a klímavezérlés
rendszer beállításaitól függ. A
kesztyűtartó szellőzője zárható
3 131.
Más változatoknál CD lejátszó lehet a kesztyűtartóban.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

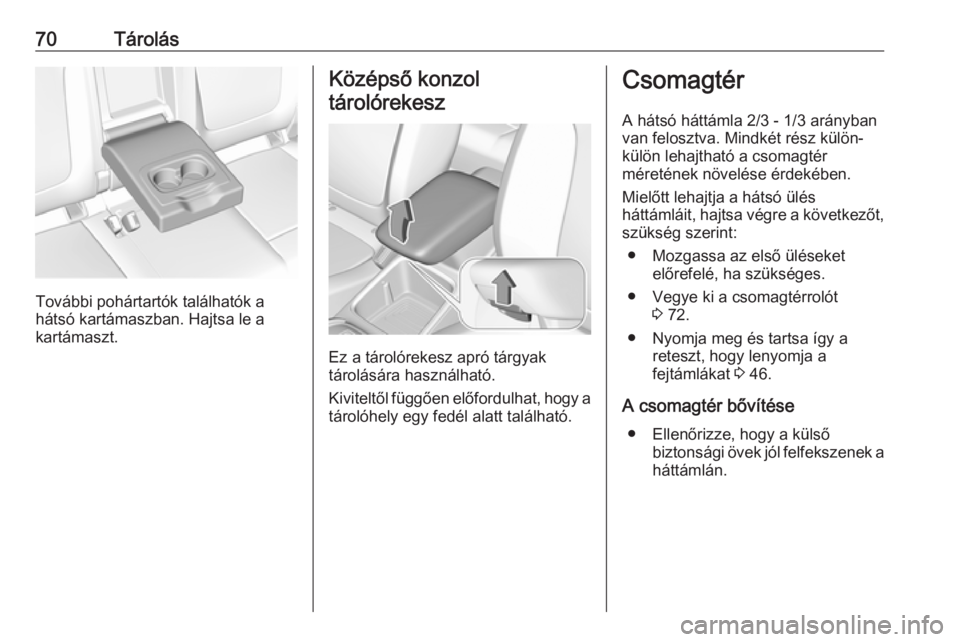

Page 72 of 283
70Tárolás
További pohártartók találhatók a
hátsó kartámaszban. Hajtsa le a
kartámaszt.
Középső konzol
tárolórekesz
Ez a tárolórekesz apró tárgyak
tárolására használható.
Kiviteltől függően előfordulhat, hogy a
tárolóhely egy fedél alatt található.
Csomagtér
A hátsó háttámla 2/3 - 1/3 arányban
van felosztva. Mindkét rész külön-
külön lehajtható a csomagtér
méretének növelése érdekében.
Mielőtt lehajtja a hátsó ülés
háttámláit, hajtsa végre a következőt, szükség szerint:
● Mozgassa az első üléseket előrefelé, ha szükséges.
● Vegye ki a csomagtérrolót 3 72.
● Nyomja meg és tartsa így a reteszt, hogy lenyomja a
fejtámlákat 3 46.
A csomagtér bővítése ● Ellenőrizze, hogy a külső biztonsági övek jól felfekszenek aháttámlán.
Page 73 of 283
Tárolás71
● Húzza meg a kioldókart az egyikvagy mindkét külső oldalon, és
hajtsa le előre a háttámlát az
üléspárnára.
● Alternatívakét hajtsa le az ülés háttámlákat a csomagtérből:
húzza meg a kapcsolót a
csomagtér bal vagy jobb
oldalfalán, hogy lehajtsa a hátsó ülés háttámla megfelelő részét.9 Figyelmeztetés
Legyen óvatos, amikor a hátsó
háttámlákat a csomagtérből
működteti. A háttámla le/
felhajtása jelentős erővel történik.
Fennáll a sérülés veszélye,
különösen gyermekek esetében.
Ügyeljen rá, hogy semmi ne
legyen rögzítve a hátsó
ülésekhez, és ne legyen semmi az üléspárnákon.
● Felhajtáshoz emelje fel a háttámlákat, és vezesse őket
felső állásukba, amíg hallhatóan rögzülnek.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, akkor erős
fékezés vagy ütközés esetén
személyi sérülés, a rakomány
vagy a jármű károsodása
következhet be.

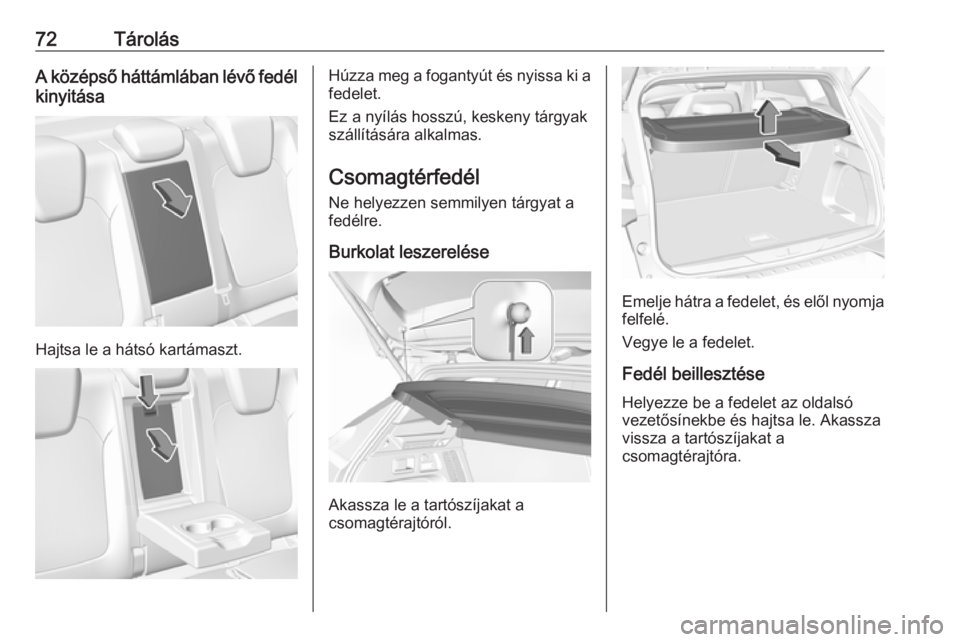

Page 74 of 283
72TárolásA középső háttámlában lévő fedélkinyitása
Hajtsa le a hátsó kartámaszt.
Húzza meg a fogantyút és nyissa ki a
fedelet.
Ez a nyílás hosszú, keskeny tárgyak
szállítására alkalmas.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
Burkolat leszerelése
Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a fedelet, és elől nyomja felfelé.
Vegye le a fedelet.
Fedél beillesztése Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.

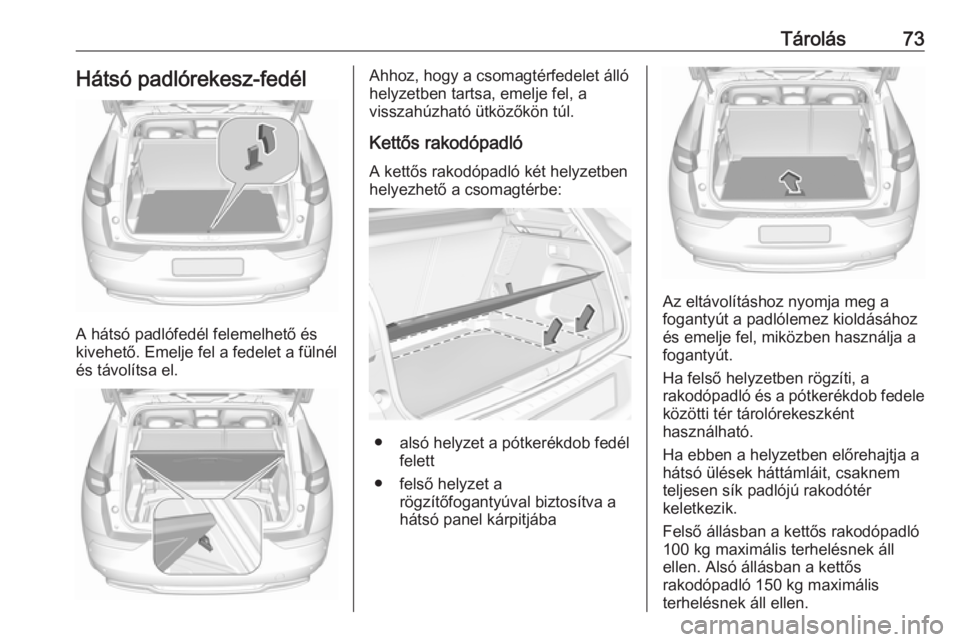

Page 75 of 283
Tárolás73Hátsó padlórekesz-fedél
A hátsó padlófedél felemelhető és
kivehető. Emelje fel a fedelet a fülnél és távolítsa el.
Ahhoz, hogy a csomagtérfedelet álló
helyzetben tartsa, emelje fel, a
visszahúzható ütközőkön túl.
Kettős rakodópadló A kettős rakodópadló két helyzetben
helyezhető a csomagtérbe:
● alsó helyzet a pótkerékdob fedél felett
● felső helyzet a rögzítőfogantyúval biztosítva a
hátsó panel kárpitjába
Az eltávolításhoz nyomja meg a
fogantyút a padlólemez kioldásához
és emelje fel, miközben használja a
fogantyút.
Ha felső helyzetben rögzíti, a
rakodópadló és a pótkerékdob fedele közötti tér tárolórekeszként
használható.
Ha ebben a helyzetben előrehajtja a
hátsó ülések háttámláit, csaknem
teljesen sík padlójú rakodótér
keletkezik.
Felső állásban a kettős rakodópadló
100 kg maximális terhelésnek áll
ellen. Alsó állásban a kettős
rakodópadló 150 kg maximális
terhelésnek áll ellen.

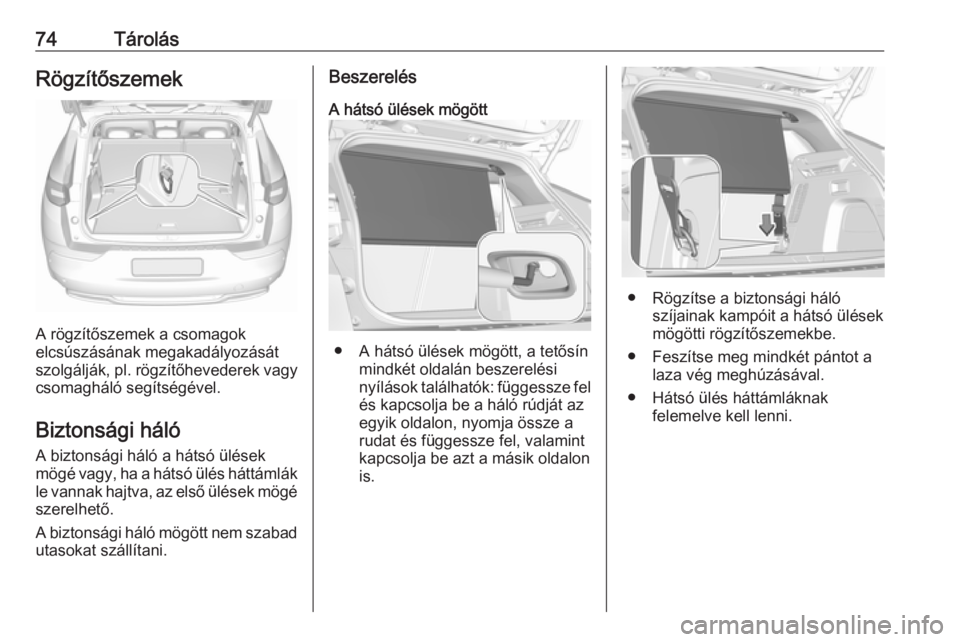

Page 76 of 283
74TárolásRögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Biztonsági háló A biztonsági háló a hátsó ülések
mögé vagy, ha a hátsó ülés háttámlák
le vannak hajtva, az első ülések mögé
szerelhető.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés
A hátsó ülések mögött
● A hátsó ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
mögötti rögzítőszemekbe.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Hátsó ülés háttámláknak felemelve kell lenni.
Page 77 of 283
Tárolás75Az első ülések mögött
● Az első ülések mögött, a tetősínmindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
előtti padlóburkolat alatti fülekbe. Nyomja be a perforált részeket a
padlóburkolatban mindkét
oldalon, hogy hozzáférjen a
fülekhez.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Nyomja le a fejtámlákat és hajtsa
le a hátsó ülések háttámláit
3 70.
Eltávolítás
Húzza a hevedert a feszítőnél
mindkét oldalon a heveder
kioldásához. Vegye ki a kampókat a
hurkokból.
Akassza ki a biztonsági rudakat a
tetőkeret rögzítő nyílásaiból.
Tekerje fel a hálót, és rögzítse a
szíjjal.

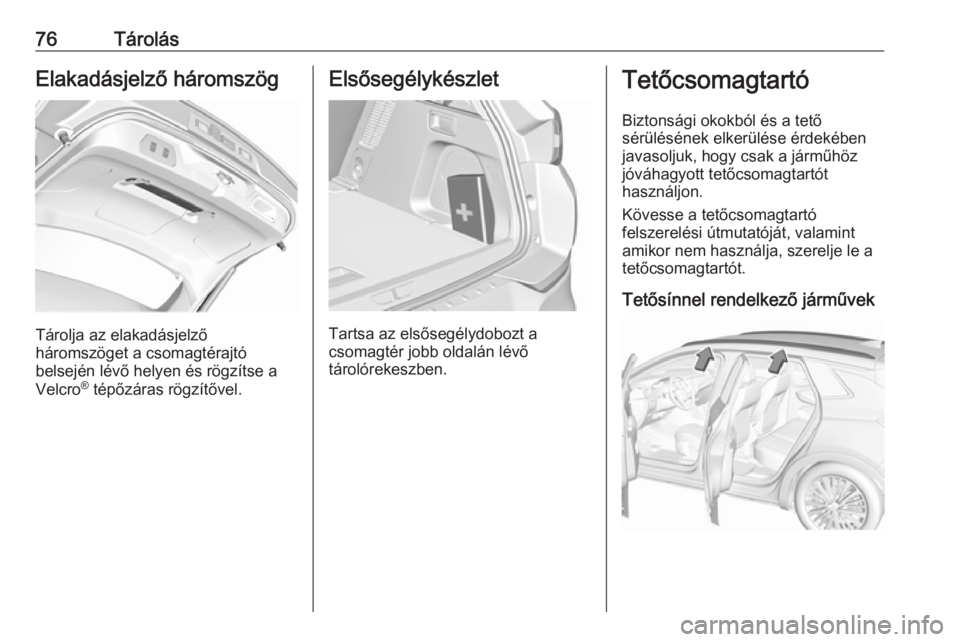

Page 78 of 283
76TárolásElakadásjelző háromszög
Tárolja az elakadásjelző
háromszöget a csomagtérajtó
belsején lévő helyen és rögzítse a
Velcro ®
tépőzáras rögzítővel.
Elsősegélykészlet
Tartsa az elsősegélydobozt a
csomagtér jobb oldalán lévő
tárolórekeszben.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a járműhöz
jóváhagyott tetőcsomagtartót
használjon.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetősínnel rendelkező járművek

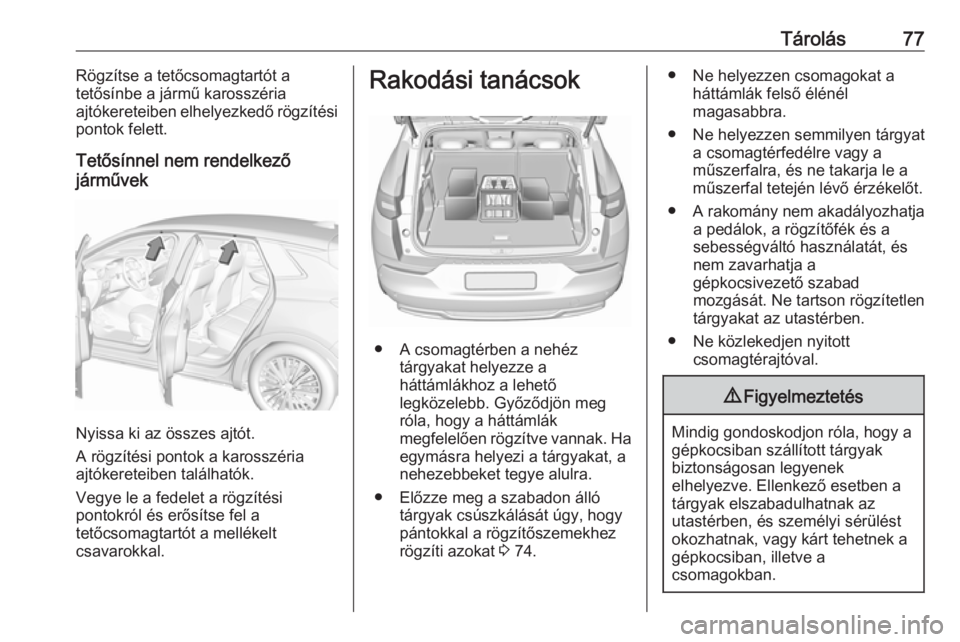

Page 79 of 283
Tárolás77Rögzítse a tetőcsomagtartót a
tetősínbe a jármű karosszéria
ajtókereteiben elhelyezkedő rögzítési
pontok felett.
Tetősínnel nem rendelkező
járművek
Nyissa ki az összes ajtót.
A rögzítési pontok a karosszéria
ajtókereteiben találhatók.
Vegye le a fedelet a rögzítési
pontokról és erősítse fel a
tetőcsomagtartót a mellékelt
csavarokkal.
Rakodási tanácsok
● A csomagtérben a nehéz tárgyakat helyezze a
háttámlákhoz a lehető
legközelebb. Győződjön meg
róla, hogy a háttámlák
megfelelően rögzítve vannak. Ha
egymásra helyezi a tárgyakat, a nehezebbeket tegye alulra.
● Előzze meg a szabadon álló tárgyak csúszkálását úgy, hogy
pántokkal a rögzítőszemekhez
rögzíti azokat 3 74.
● Ne helyezzen csomagokat a
háttámlák felső élénél
magasabbra.
● Ne helyezzen semmilyen tárgyat a csomagtérfedélre vagy a
műszerfalra, és ne takarja le a
műszerfal tetején lévő érzékelőt.
● A rakomány nem akadályozhatja
a pedálok, a rögzítőfék és a
sebességváltó használatát, és
nem zavarhatja a
gépkocsivezető szabad
mozgását. Ne tartson rögzítetlen tárgyakat az utastérben.
● Ne közlekedjen nyitott csomagtérajtóval.9Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépkocsiban, illetve a
csomagokban.

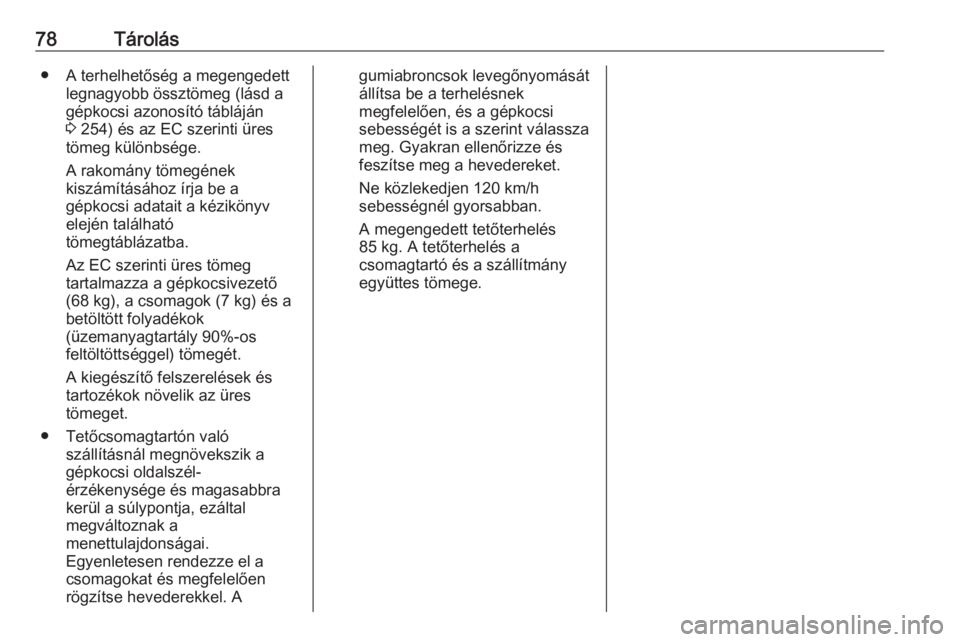

Page 80 of 283
78Tárolás● A terhelhetőség a megengedettlegnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 254) és az EC szerinti üres
tömeg különbsége.
A rakomány tömegének
kiszámításához írja be a
gépkocsi adatait a kézikönyv
elején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90%-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik az üres
tömeget.
● Tetőcsomagtartón való szállításnál megnövekszik a
gépkocsi oldalszél-
érzékenysége és magasabbra
kerül a súlypontja, ezáltal
megváltoznak a
menettulajdonságai.
Egyenletesen rendezze el a
csomagokat és megfelelően
rögzítse hevederekkel. Agumiabroncsok levegőnyomását
állítsa be a terhelésnek
megfelelően, és a gépkocsi
sebességét is a szerint válassza
meg. Gyakran ellenőrizze és
feszítse meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A megengedett tetőterhelés
85 kg. A tetőterhelés a
csomagtartó és a szállítmány
együttes tömege.
