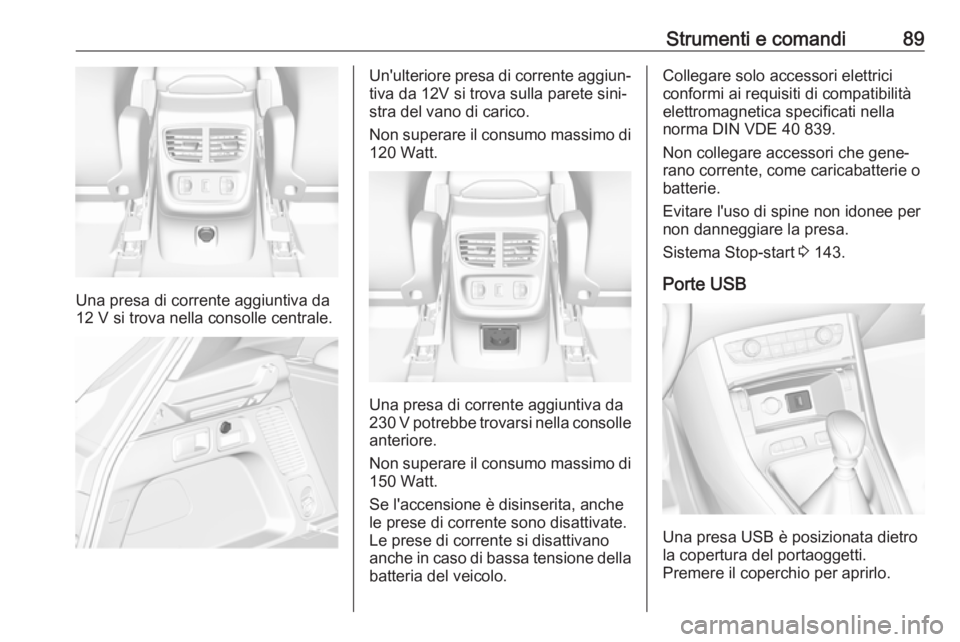

Strumenti e comandi89
Una presa di corrente aggiuntiva da
12 V si trova nella consolle centrale.
Un'ulteriore presa di corrente aggiun‐ tiva da 12V si trova sulla parete sini‐
stra del vano di carico.
Non superare il consumo massimo di
120 Watt.
Una presa di corrente aggiuntiva da
230 V potrebbe trovarsi nella consolle anteriore.
Non superare il consumo massimo di
150 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano
anche in caso di bassa tensione della
batteria del veicolo.
Collegare solo accessori elettrici
conformi ai requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per non danneggiare la presa.
Sistema Stop-start 3 143.
Porte USB
Una presa USB è posizionata dietro
la copertura del portaoggetti.
Premere il coperchio per aprirlo.

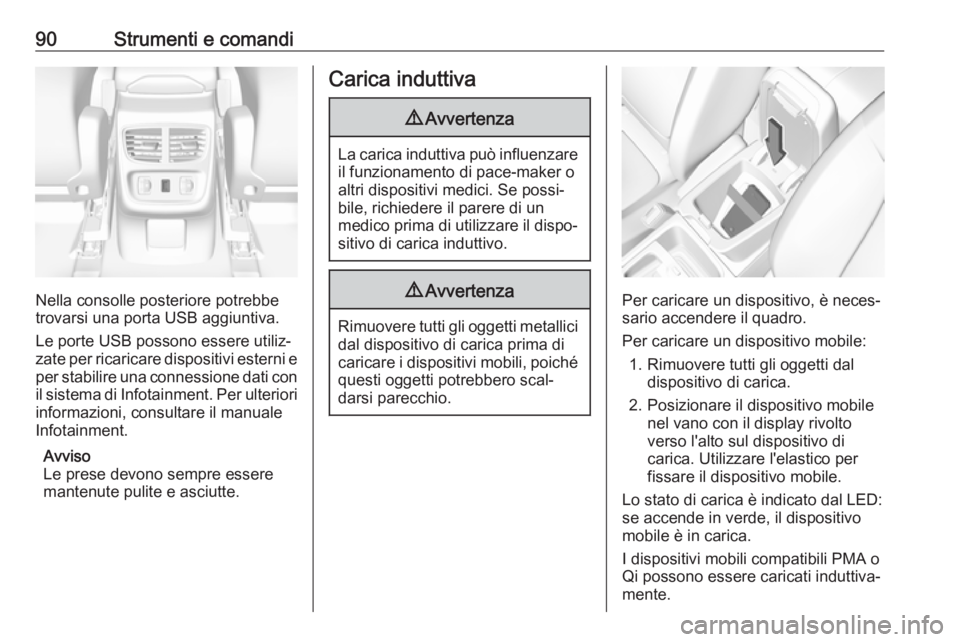

90Strumenti e comandi
Nella consolle posteriore potrebbe
trovarsi una porta USB aggiuntiva.
Le porte USB possono essere utiliz‐zate per ricaricare dispositivi esterni e
per stabilire una connessione dati con il sistema di Infotainment. Per ulteriori
informazioni, consultare il manuale
Infotainment.
Avviso
Le prese devono sempre essere
mantenute pulite e asciutte.
Carica induttiva9 Avvertenza
La carica induttiva può influenzare
il funzionamento di pace-maker o
altri dispositivi medici. Se possi‐
bile, richiedere il parere di un
medico prima di utilizzare il dispo‐
sitivo di carica induttivo.
9 Avvertenza
Rimuovere tutti gli oggetti metallici
dal dispositivo di carica prima di
caricare i dispositivi mobili, poiché questi oggetti potrebbero scal‐
darsi parecchio.
Per caricare un dispositivo, è neces‐
sario accendere il quadro.
Per caricare un dispositivo mobile: 1. Rimuovere tutti gli oggetti dal dispositivo di carica.
2. Posizionare il dispositivo mobile nel vano con il display rivolto
verso l'alto sul dispositivo di
carica. Utilizzare l'elastico per
fissare il dispositivo mobile.
Lo stato di carica è indicato dal LED: se accende in verde, il dispositivo
mobile è in carica.
I dispositivi mobili compatibili PMA o
Qi possono essere caricati induttiva‐
mente.

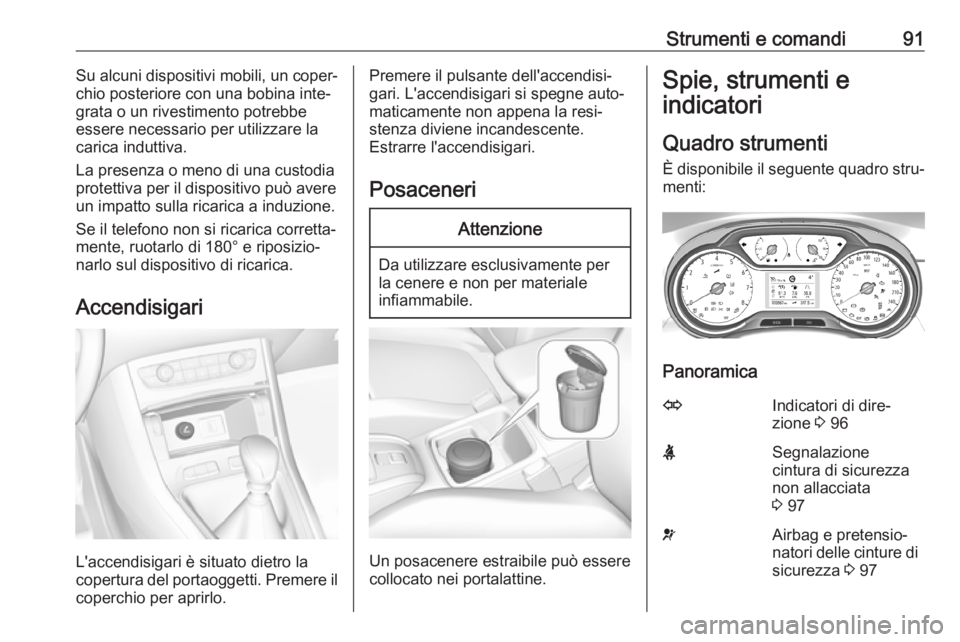

Strumenti e comandi91Su alcuni dispositivi mobili, un coper‐
chio posteriore con una bobina inte‐
grata o un rivestimento potrebbe
essere necessario per utilizzare la
carica induttiva.
La presenza o meno di una custodia
protettiva per il dispositivo può avere
un impatto sulla ricarica a induzione.
Se il telefono non si ricarica corretta‐
mente, ruotarlo di 180° e riposizio‐
narlo sul dispositivo di ricarica.
Accendisigari
L'accendisigari è situato dietro la
copertura del portaoggetti. Premere il coperchio per aprirlo.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Un posacenere estraibile può essere
collocato nei portalattine.
Spie, strumenti e
indicatori
Quadro strumenti
È disponibile il seguente quadro stru‐ menti:
Panoramica
OIndicatori di dire‐
zione 3 96XSegnalazione
cintura di sicurezza
non allacciata
3 97vAirbag e pretensio‐
natori delle cinture di sicurezza 3 97

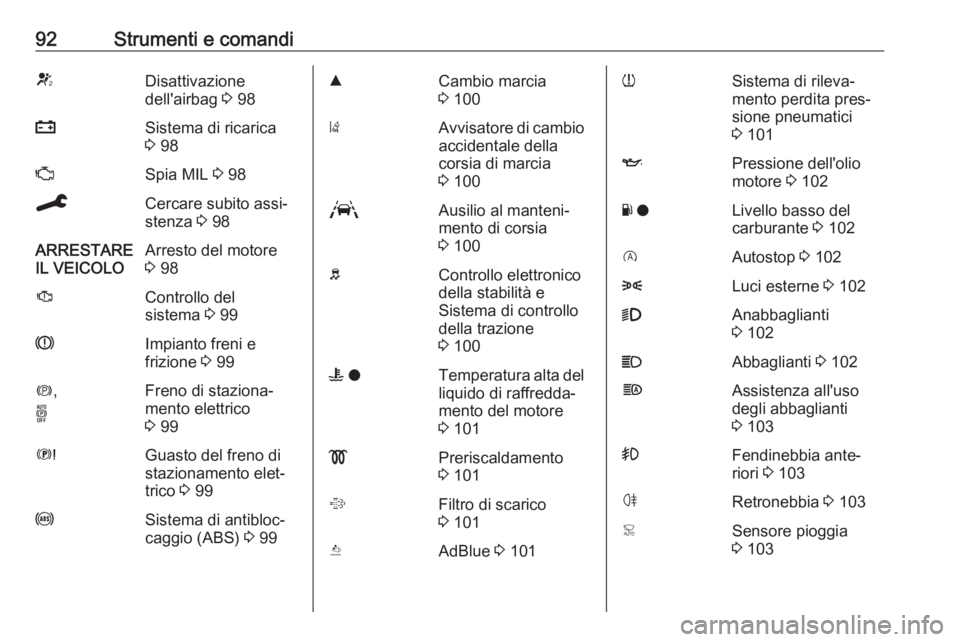

92Strumenti e comandiVDisattivazione
dell'airbag 3 98pSistema di ricarica
3 98ZSpia MIL 3 98CCercare subito assi‐
stenza 3 98ARRESTARE
IL VEICOLOArresto del motore
3 98JControllo del
sistema 3 99RImpianto freni e
frizione 3 99m ,
oFreno di staziona‐
mento elettrico
3 99EGuasto del freno di
stazionamento elet‐
trico 3 99uSistema di antibloc‐
caggio (ABS) 3 99RCambio marcia
3 100)Avvisatore di cambio
accidentale della
corsia di marcia
3 100LAusilio al manteni‐
mento di corsia
3 100bControllo elettronico
della stabilità e
Sistema di controllo
della trazione
3 100W oTemperatura alta del
liquido di raffredda‐
mento del motore
3 101!Preriscaldamento
3 101%Filtro di scarico
3 101YAdBlue 3 101wSistema di rileva‐
mento perdita pres‐
sione pneumatici
3 101IPressione dell'olio
motore 3 102Y oLivello basso del
carburante 3 102DAutostop 3 1028Luci esterne 3 1029Anabbaglianti
3 102CAbbaglianti 3 102fAssistenza all'uso
degli abbaglianti
3 103>Fendinebbia ante‐
riori 3 103øRetronebbia 3 103 3 103

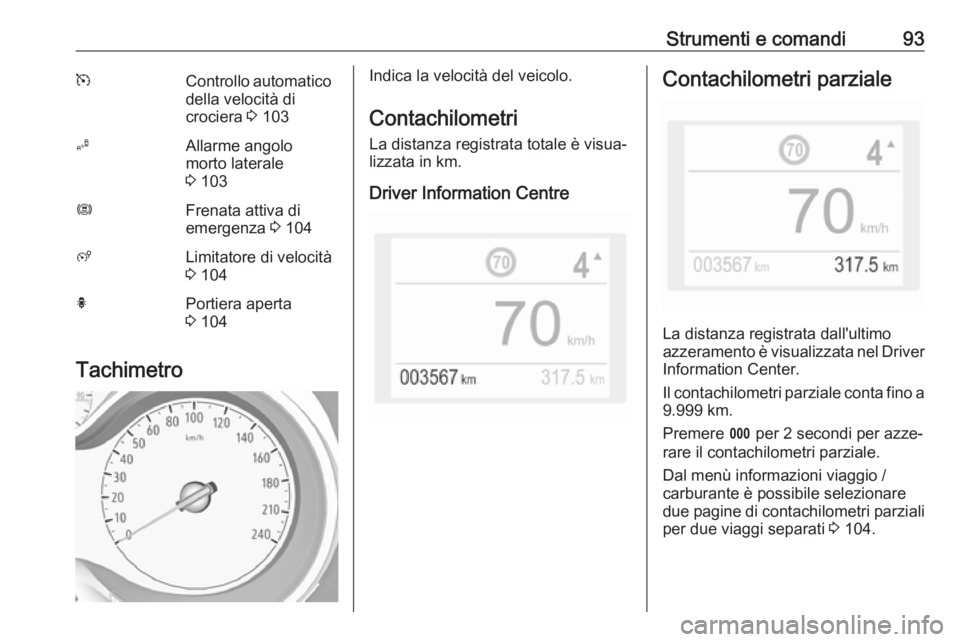

Strumenti e comandi93mControllo automatico
della velocità di
crociera 3 103BAllarme angolo
morto laterale
3 103ØFrenata attiva di
emergenza 3 104ßLimitatore di velocità
3 104hPortiera aperta
3 104
Tachimetro
Indica la velocità del veicolo.
Contachilometri La distanza registrata totale è visua‐
lizzata in km.
Driver Information CentreContachilometri parziale
La distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.
Il contachilometri parziale conta fino a
9.999 km.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Dal menù informazioni viaggio /
carburante è possibile selezionare due pagine di contachilometri parziali
per due viaggi separati 3 104.

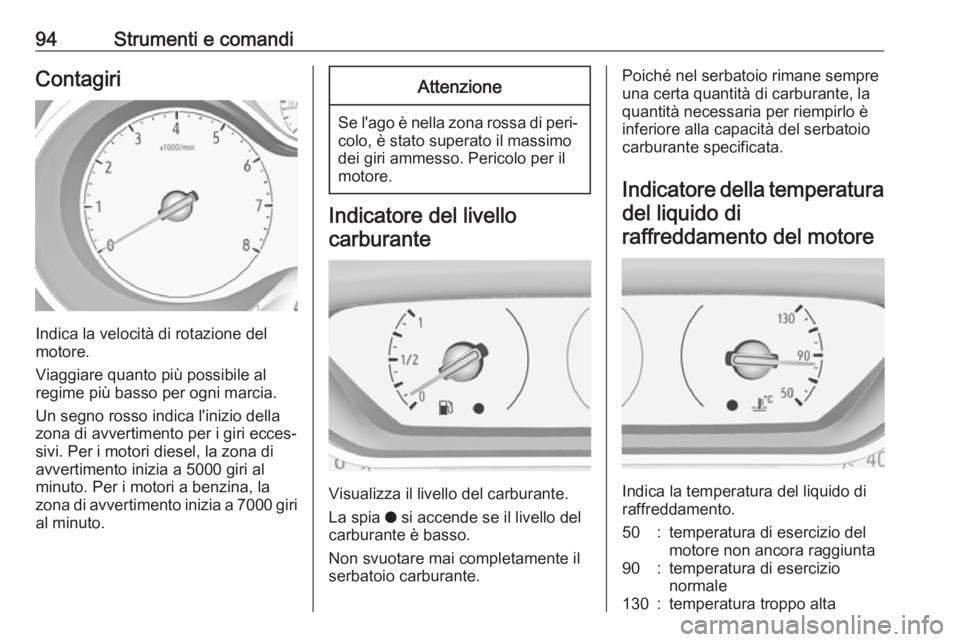

94Strumenti e comandiContagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Un segno rosso indica l'inizio della
zona di avvertimento per i giri ecces‐
sivi. Per i motori diesel, la zona di
avvertimento inizia a 5000 giri al
minuto. Per i motori a benzina, la
zona di avvertimento inizia a 7000 giri
al minuto.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante.
La spia o si accende se il livello del
carburante è basso.
Non svuotare mai completamente il serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo alta

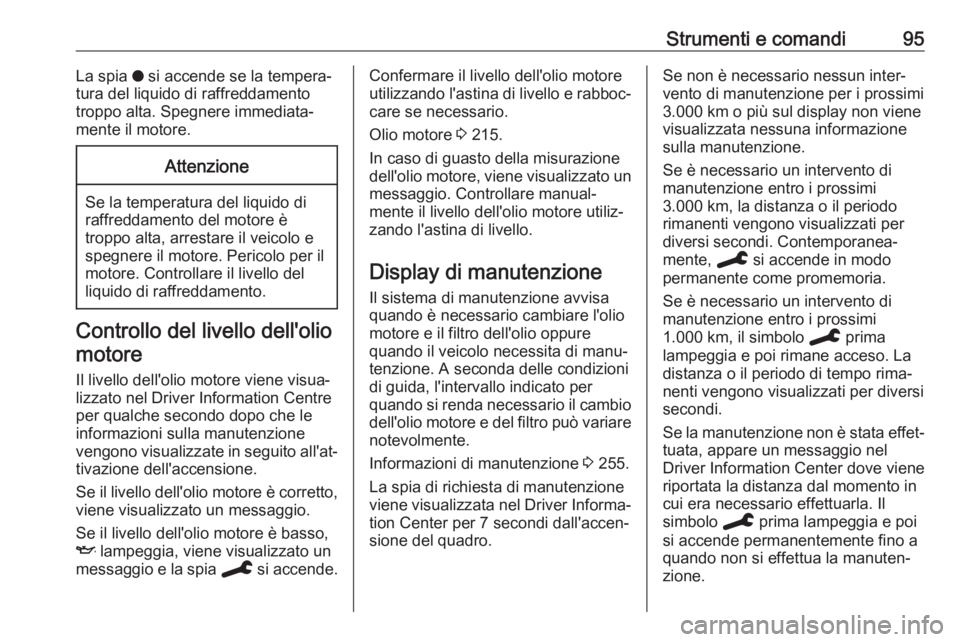

Strumenti e comandi95La spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Controllo del livello dell'olio
motore
Il livello dell'olio motore viene visua‐
lizzato nel Driver Information Centre
per qualche secondo dopo che le
informazioni sulla manutenzione
vengono visualizzate in seguito all'at‐ tivazione dell'accensione.
Se il livello dell'olio motore è corretto,
viene visualizzato un messaggio.
Se il livello dell'olio motore è basso,
I lampeggia, viene visualizzato un
messaggio e la spia C si accende.
Confermare il livello dell'olio motore
utilizzando l'astina di livello e rabboc‐ care se necessario.
Olio motore 3 215.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato un
messaggio. Controllare manual‐
mente il livello dell'olio motore utiliz‐
zando l'astina di livello.
Display di manutenzioneIl sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio dell'olio motore e del filtro può variare
notevolmente.
Informazioni di manutenzione 3 255.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per 7 secondi dall'accen‐
sione del quadro.Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3.000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi
3.000 km, la distanza o il periodo
rimanenti vengono visualizzati per
diversi secondi. Contemporanea‐
mente, C si accende in modo
permanente come promemoria.
Se è necessario un intervento di
manutenzione entro i prossimi
1.000 km, il simbolo C prima
lampeggia e poi rimane acceso. La distanza o il periodo di tempo rima‐
nenti vengono visualizzati per diversi
secondi.
Se la manutenzione non è stata effet‐ tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Il
simbolo C prima lampeggia e poi
si accende permanentemente fino a
quando non si effettua la manuten‐
zione.

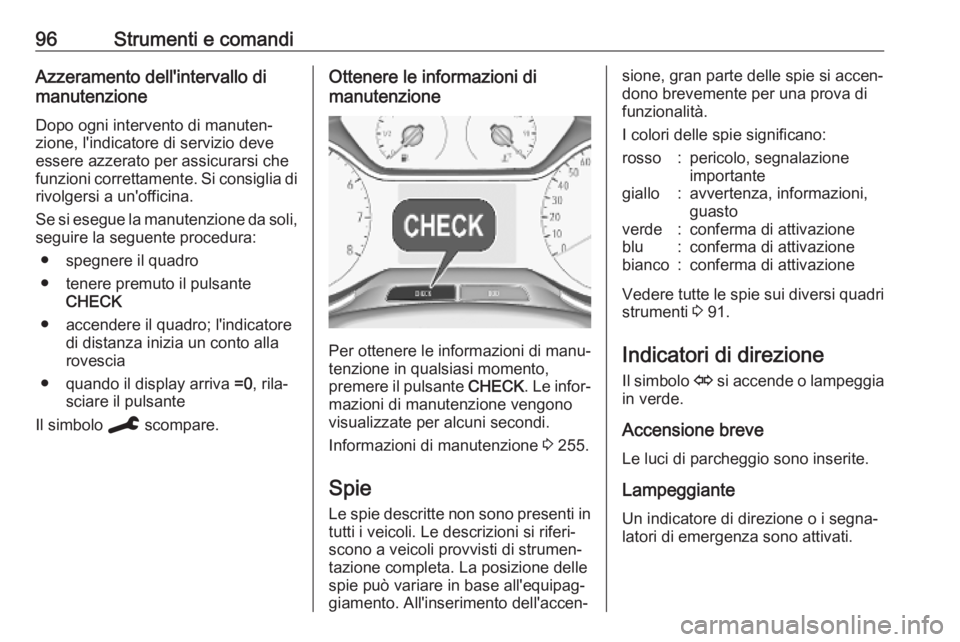

96Strumenti e comandiAzzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐ zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli,
seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva =0, rila‐
sciare il pulsante
Il simbolo C scompare.Ottenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante CHECK. Le infor‐
mazioni di manutenzione vengono
visualizzate per alcuni secondi.
Informazioni di manutenzione 3 255.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 91.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
Accensione breve Le luci di parcheggio sono inserite.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.

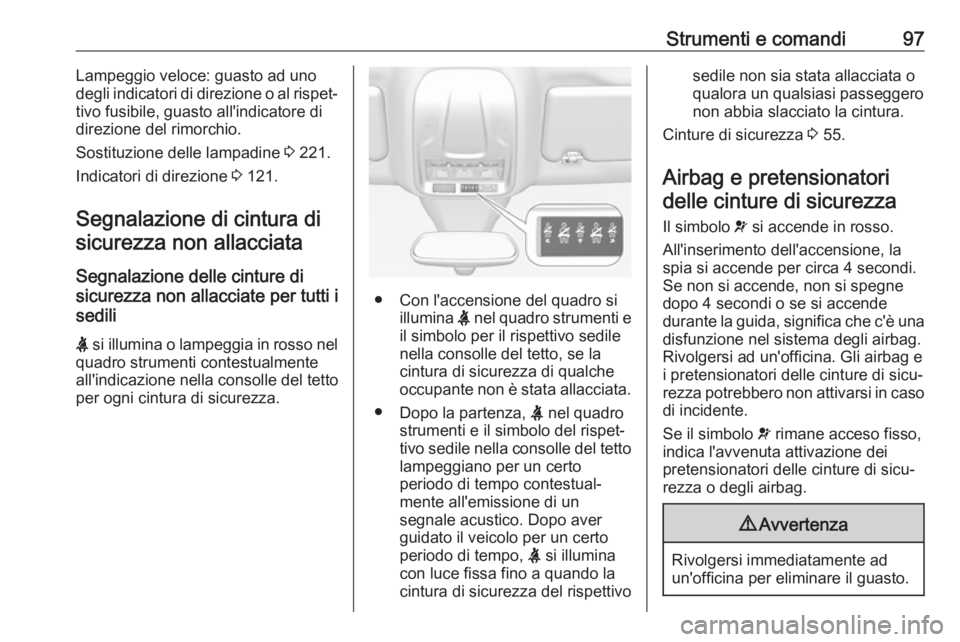

Strumenti e comandi97Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 221.
Indicatori di direzione 3 121.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione delle cinture di
sicurezza non allacciate per tutti i
sedili
X si illumina o lampeggia in rosso nel
quadro strumenti contestualmente
all'indicazione nella consolle del tetto
per ogni cintura di sicurezza.
● Con l'accensione del quadro si
illumina X nel quadro strumenti e
il simbolo per il rispettivo sedile
nella consolle del tetto, se la
cintura di sicurezza di qualche
occupante non è stata allacciata.
● Dopo la partenza, X nel quadro
strumenti e il simbolo del rispet‐ tivo sedile nella consolle del tetto lampeggiano per un certo
periodo di tempo contestual‐ mente all'emissione di un
segnale acustico. Dopo aver guidato il veicolo per un certo
periodo di tempo, X si illumina
con luce fissa fino a quando la
cintura di sicurezza del rispettivo
sedile non sia stata allacciata o
qualora un qualsiasi passeggero
non abbia slacciato la cintura.
Cinture di sicurezza 3 55.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o se si accende
durante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.

98Strumenti e comandiPretensionatori delle cinture di sicu‐
rezza 3 55.
Sistema airbag 3 58.
Disattivazione degli airbag
Ó ON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 63.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo C si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Centre.
Rivolgersi immediatamente ad un'of‐ ficina.
Arresto del motore
Il simbolo Y si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.
