Page 211 of 273

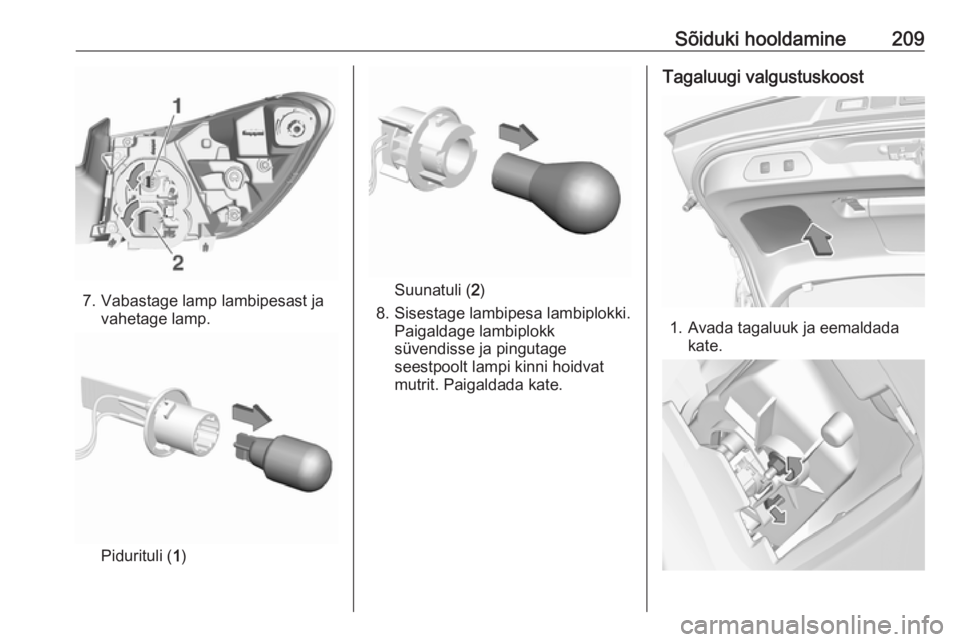

Sõiduki hooldamine209
7. Vabastage lamp lambipesast javahetage lamp.
Pidurituli ( 1)
Suunatuli ( 2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.
Tagaluugi valgustuskoost
1. Avada tagaluuk ja eemaldada kate.
Page 212 of 273

210Sõiduki hooldamine2. Lõdvendage lambi kinnitusmutritpadrunvõtmega.
3. Kruvige lambi kinnitusmutter käsitsi lahti ja eemaldage lamp.
4. Vabastage kinnitusklamber, lükates lambiplokki pisut
väljapoole.
5. Tõmmake lambiplokk väljastpoolt süvendist välja ja eemaldage.
Jälgida, et kaablikanal jääb oma kohale.
6. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
7. Vabastage lamp lambipesast ja vahetage lamp:
Tagurdustuli ( 1)
Tagumine udutuli ( 2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.
Keskmise ülemise piduritule rike
Keskmine kõrgem pidurituli on
konstrueeritud LED-ina ja seda ei saa vahetada.
Rikke korral laske tuled töökojas
remontida.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Page 213 of 273

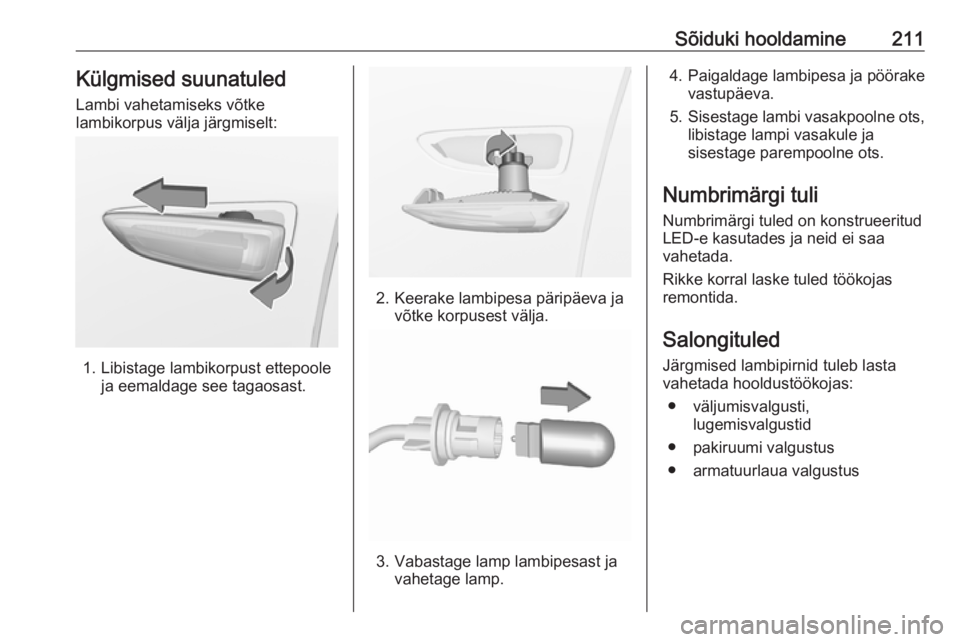

Sõiduki hooldamine211Külgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lambikorpust ettepoole ja eemaldage see tagaosast.
2. Keerake lambipesa päripäeva javõtke korpusest välja.
3. Vabastage lamp lambipesast javahetage lamp.
4. Paigaldage lambipesa ja pöörakevastupäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuled on konstrueeritud LED-e kasutades ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustus
Page 214 of 273

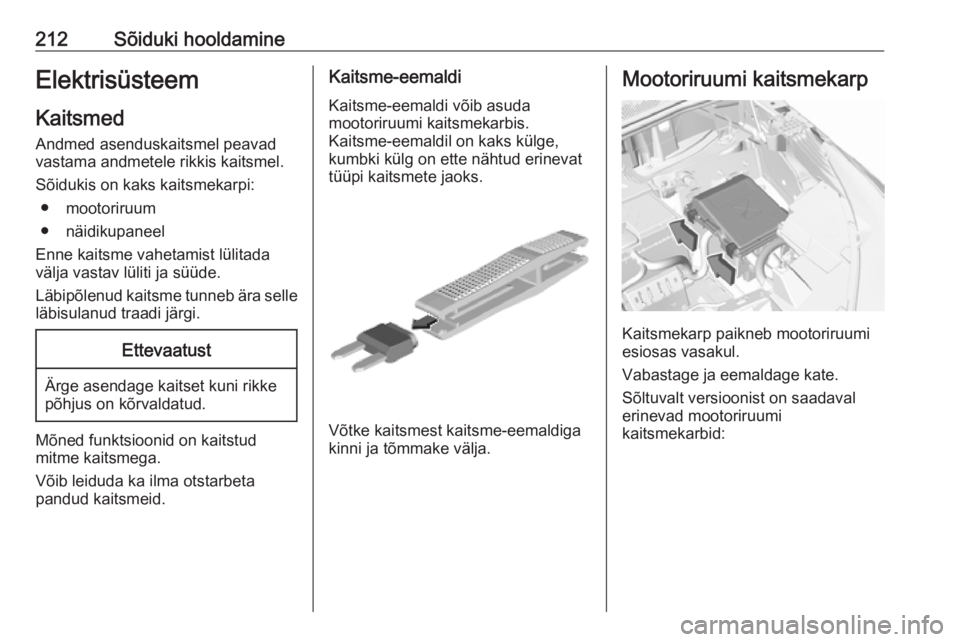

212Sõiduki hooldamineElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge,
kumbki külg on ette nähtud erinevat tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
Sõltuvalt versioonist on saadaval
erinevad mootoriruumi
kaitsmekarbid:
Page 215 of 273

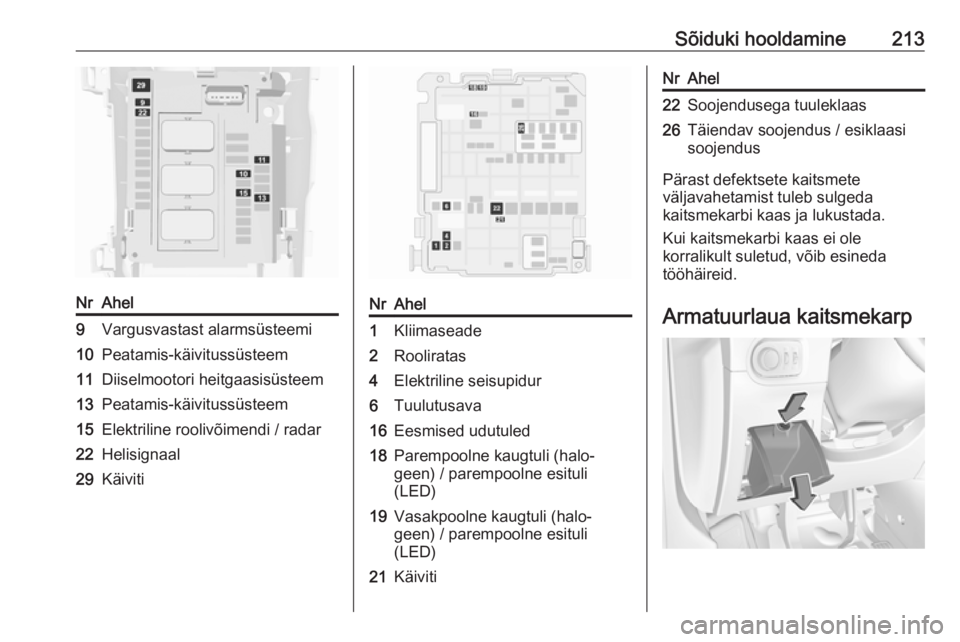

Sõiduki hooldamine213NrAhel9Vargusvastast alarmsüsteemi10Peatamis-käivitussüsteem11Diiselmootori heitgaasisüsteem13Peatamis-käivitussüsteem15Elektriline roolivõimendi / radar22Helisignaal29KäivitiNrAhel1Kliimaseade2Rooliratas4Elektriline seisupidur6Tuulutusava16Eesmised udutuled18Parempoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)19Vasakpoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)21KäivitiNrAhel22Soojendusega tuuleklaas26Täiendav soojendus / esiklaasi
soojendus
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja lukustada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Page 216 of 273

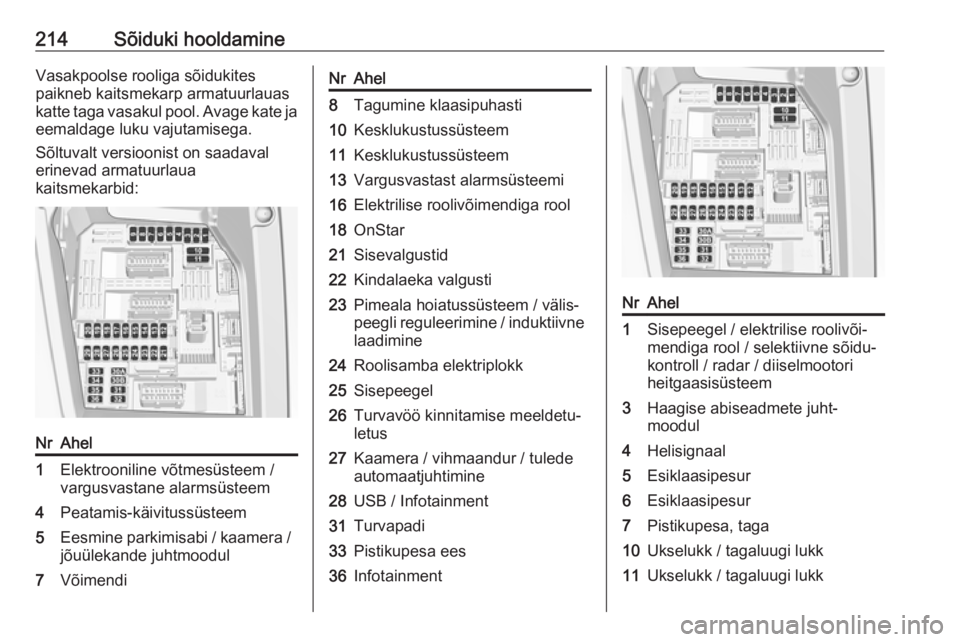

214Sõiduki hooldamineVasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga vasakul pool. Avage kate ja
eemaldage luku vajutamisega.
Sõltuvalt versioonist on saadaval
erinevad armatuurlaua
kaitsmekarbid:NrAhel1Elektrooniline võtmesüsteem /
vargusvastane alarmsüsteem4Peatamis-käivitussüsteem5Eesmine parkimisabi / kaamera / jõuülekande juhtmoodul7VõimendiNrAhel8Tagumine klaasipuhasti10Kesklukustussüsteem11Kesklukustussüsteem13Vargusvastast alarmsüsteemi16Elektrilise roolivõimendiga rool18OnStar21Sisevalgustid22Kindalaeka valgusti23Pimeala hoiatussüsteem / välis‐
peegli reguleerimine / induktiivne
laadimine24Roolisamba elektriplokk25Sisepeegel26Turvavöö kinnitamise meeldetu‐
letus27Kaamera / vihmaandur / tulede
automaatjuhtimine28USB / Infotainment31Turvapadi33Pistikupesa ees36InfotainmentNrAhel1Sisepeegel / elektrilise roolivõi‐
mendiga rool / selektiivne sõidu‐
kontroll / radar / diiselmootori
heitgaasisüsteem3Haagise abiseadmete juht‐
moodul4Helisignaal5Esiklaasipesur6Esiklaasipesur7Pistikupesa, taga10Ukselukk / tagaluugi lukk11Ukselukk / tagaluugi lukk
Page 217 of 273

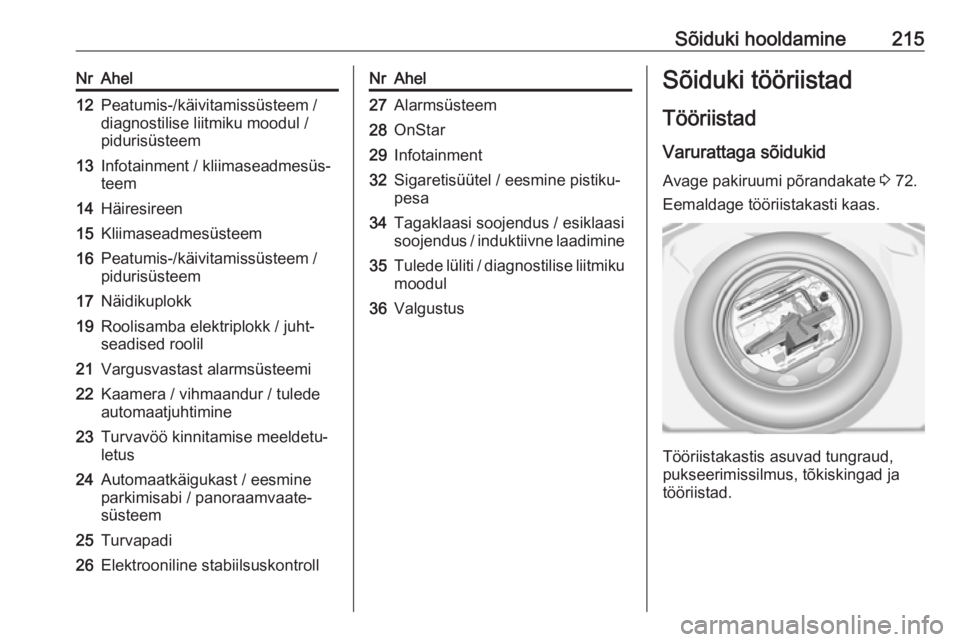

Sõiduki hooldamine215NrAhel12Peatumis-/käivitamissüsteem /
diagnostilise liitmiku moodul /
pidurisüsteem13Infotainment / kliimaseadmesüs‐ teem14Häiresireen15Kliimaseadmesüsteem16Peatumis-/käivitamissüsteem /
pidurisüsteem17Näidikuplokk19Roolisamba elektriplokk / juht‐
seadised roolil21Vargusvastast alarmsüsteemi22Kaamera / vihmaandur / tulede
automaatjuhtimine23Turvavöö kinnitamise meeldetu‐
letus24Automaatkäigukast / eesmine
parkimisabi / panoraamvaate‐
süsteem25Turvapadi26Elektrooniline stabiilsuskontrollNrAhel27Alarmsüsteem28OnStar29Infotainment32Sigaretisüütel / eesmine pistiku‐
pesa34Tagaklaasi soojendus / esiklaasi
soojendus / induktiivne laadimine35Tulede lüliti / diagnostilise liitmiku moodul36ValgustusSõiduki tööriistad
Tööriistad
Varurattaga sõidukid
Avage pakiruumi põrandakate 3 72.
Eemaldage tööriistakasti kaas.
Tööriistakastis asuvad tungraud,
pukseerimissilmus, tõkiskingad ja
tööriistad.

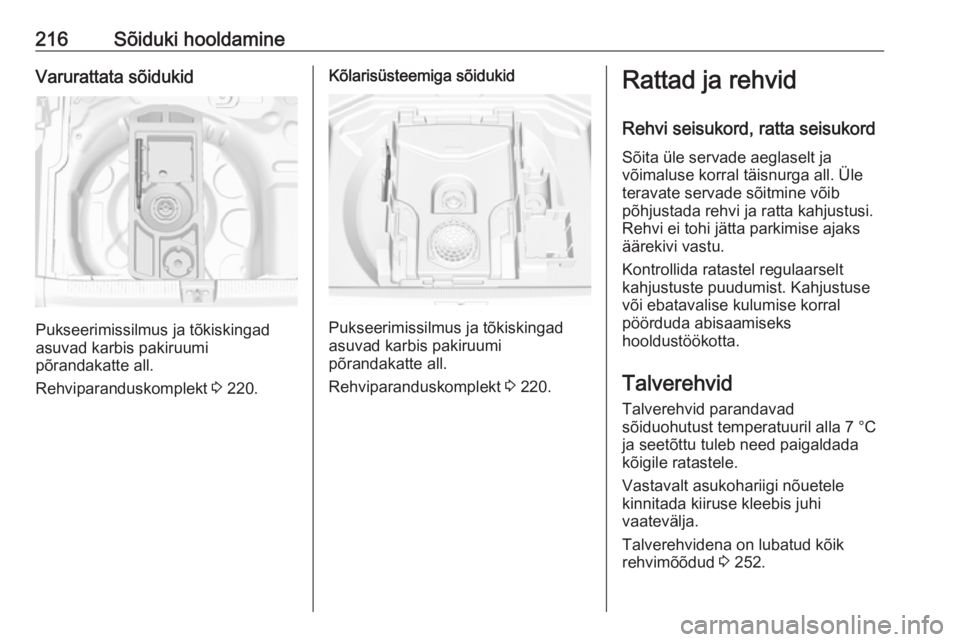

Page 218 of 273

216Sõiduki hooldamineVarurattata sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 220.
Kõlarisüsteemiga sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 220.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 252.
Page 219 of 273

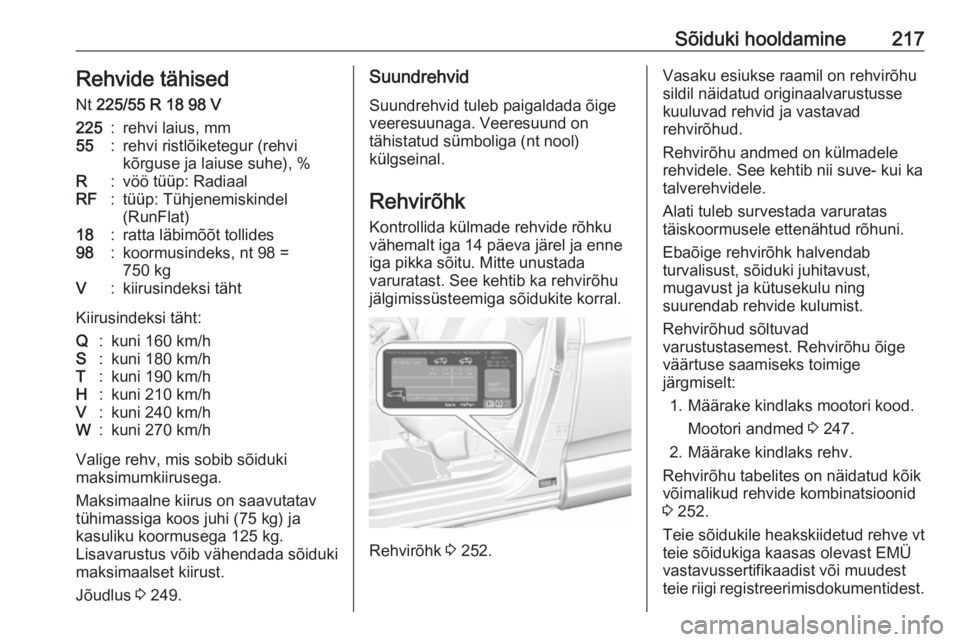

Sõiduki hooldamine217Rehvide tähised
Nt 225/55 R 18 98 V225:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)18:ratta läbimõõt tollides98:koormusindeks, nt 98 =
750 kgV:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 249.
Suundrehvid
Suundrehvid tuleb paigaldada õige veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast. See kehtib ka rehvirõhu
jälgimissüsteemiga sõidukite korral.
Rehvirõhk 3 252.
Vasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Alati tuleb survestada varuratas
täiskoormusele ettenähtud rõhuni.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 247.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 252.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Page 220 of 273

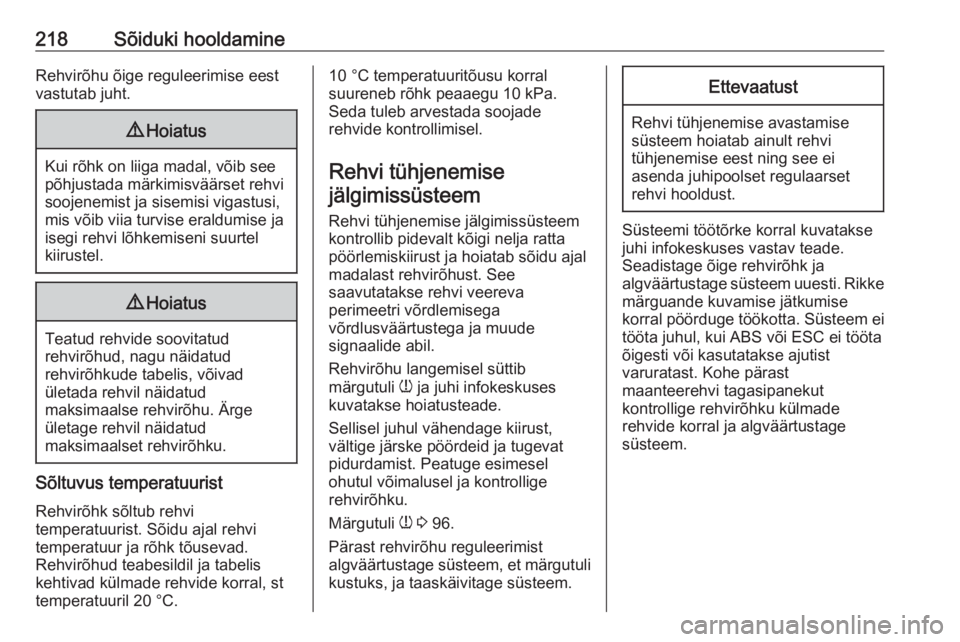

218Sõiduki hooldamineRehvirõhu õige reguleerimise eestvastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Rehvi tühjenemise jälgimissüsteem
Rehvi tühjenemise jälgimissüsteem
kontrollib pidevalt kõigi nelja ratta pöörlemiskiirust ja hoiatab sõidu ajal
madalast rehvirõhust. See
saavutatakse rehvi veereva
perimeetri võrdlemisega
võrdlusväärtustega ja muude
signaalide abil.
Rehvirõhu langemisel süttib märgutuli w ja juhi infokeskuses
kuvatakse hoiatusteade.
Sellisel juhul vähendage kiirust,
vältige järske pöördeid ja tugevat
pidurdamist. Peatuge esimesel
ohutul võimalusel ja kontrollige
rehvirõhku.
Märgutuli w 3 96.
Pärast rehvirõhu reguleerimist
algväärtustage süsteem, et märgutuli kustuks, ja taaskäivitage süsteem.Ettevaatust
Rehvi tühjenemise avastamise
süsteem hoiatab ainult rehvi
tühjenemise eest ning see ei
asenda juhipoolset regulaarset
rehvi hooldust.
Süsteemi töötõrke korral kuvatakse
juhi infokeskuses vastav teade.
Seadistage õige rehvirõhk ja
algväärtustage süsteem uuesti. Rikke
märguande kuvamise jätkumise
korral pöörduge töökotta. Süsteem ei
tööta juhul, kui ABS või ESC ei tööta
õigesti või kasutatakse ajutist
varuratast. Kohe pärast
maanteerehvi tagasipanekut
kontrollige rehvirõhku külmade
rehvide korral ja algväärtustage
süsteem.
