Njega vozila2093. Odvojite žarulju od grla žarulje izamijenite žarulju.
4. Umetnite grlo žarulje u kućište svjetla.
5. Pričvrstite kapicu.

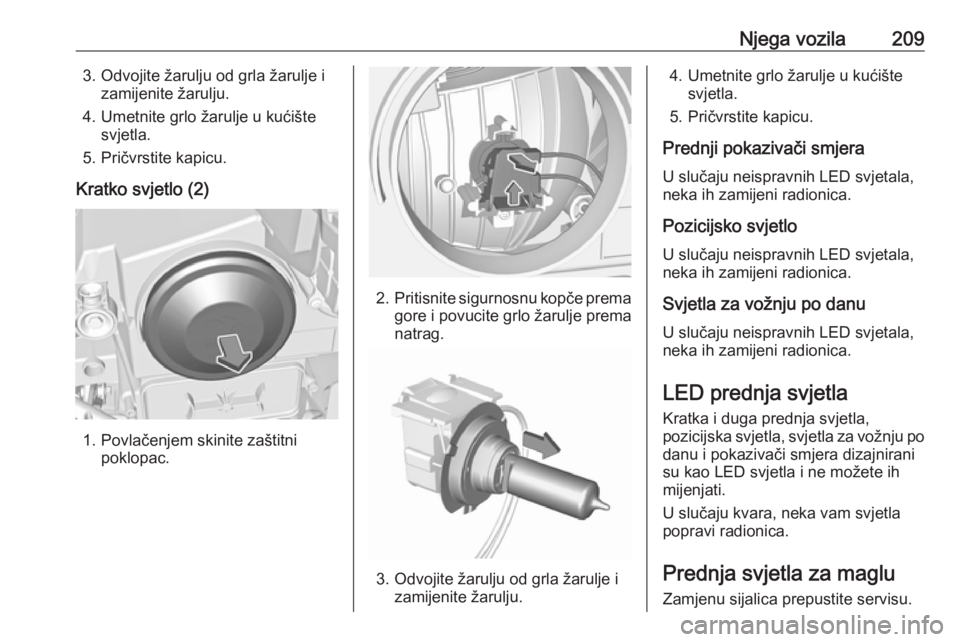

Kratko svjetlo (2)
1. Povlačenjem skinite zaštitni poklopac.
2.Pritisnite sigurnosnu kopče prema
gore i povucite grlo žarulje prema
natrag.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4. Umetnite grlo žarulje u kućištesvjetla.
5. Pričvrstite kapicu.
Prednji pokazivači smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Pozicijsko svjetlo
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po
danu i pokazivači smjera dizajnirani
su kao LED svjetla i ne možete ih
mijenjati.
U slučaju kvara, neka vam svjetla
popravi radionica.
Prednja svjetla za maglu
Zamjenu sijalica prepustite servisu.

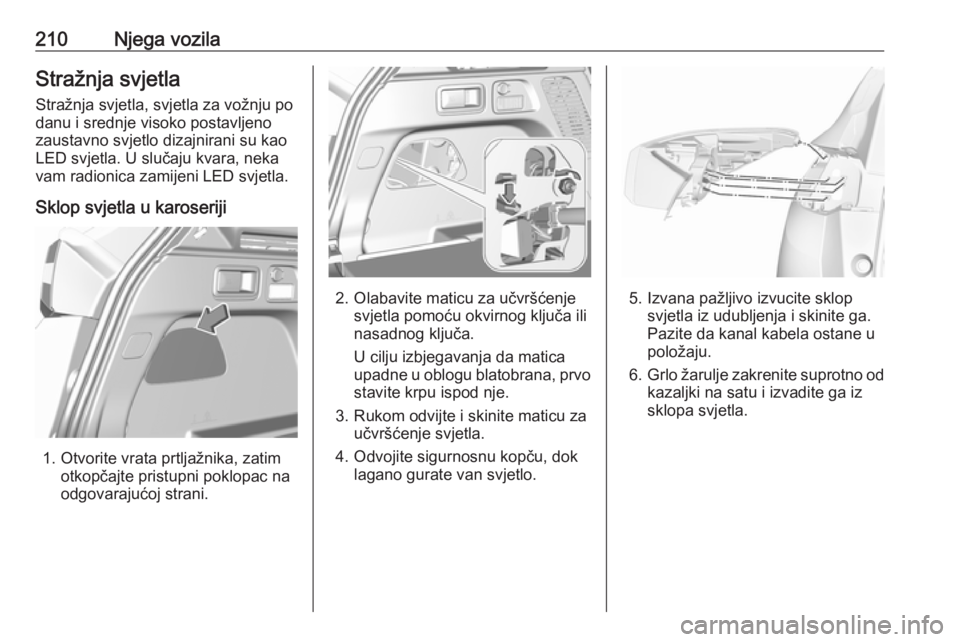

210Njega vozilaStražnja svjetla
Stražnja svjetla, svjetla za vožnju po
danu i srednje visoko postavljeno
zaustavno svjetlo dizajnirani su kao
LED svjetla. U slučaju kvara, neka
vam radionica zamijeni LED svjetla.
Sklop svjetla u karoseriji
1. Otvorite vrata prtljažnika, zatim otkopčajte pristupni poklopac na
odgovarajućoj strani.
2. Olabavite maticu za učvršćenje svjetla pomoću okvirnog ključa ili
nasadnog ključa.
U cilju izbjegavanja da matica
upadne u oblogu blatobrana, prvo
stavite krpu ispod nje.
3. Rukom odvijte i skinite maticu za učvršćenje svjetla.
4. Odvojite sigurnosnu kopču, dok lagano gurate van svjetlo.5. Izvana pažljivo izvucite sklopsvjetla iz udubljenja i skinite ga.
Pazite da kanal kabela ostane u
položaju.
6. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.

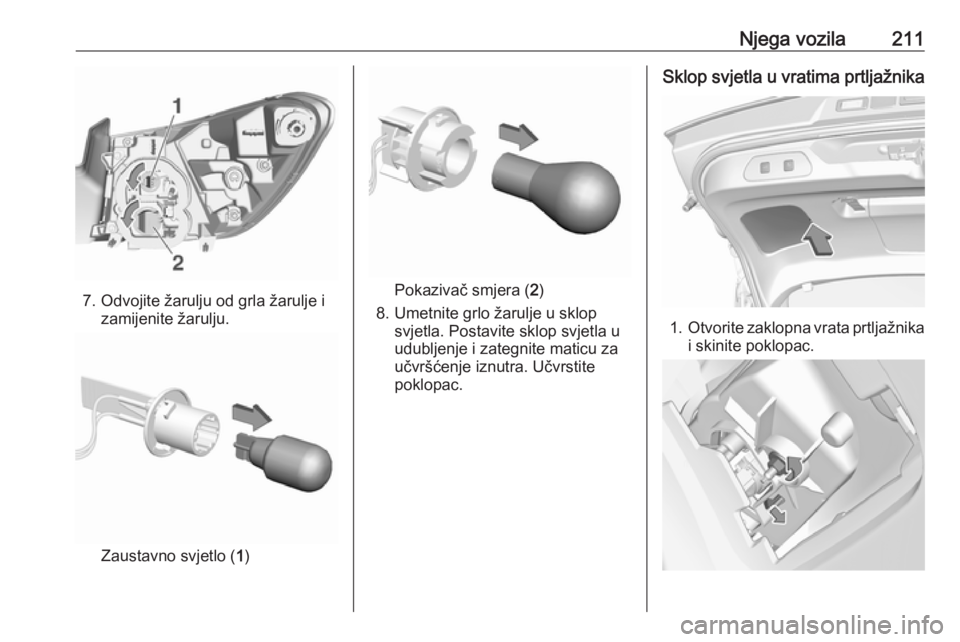

Njega vozila211
7. Odvojite žarulju od grla žarulje izamijenite žarulju.
Zaustavno svjetlo ( 1)
Pokazivač smjera ( 2)
8. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla u
udubljenje i zategnite maticu za
učvršćenje iznutra. Učvrstite
poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.

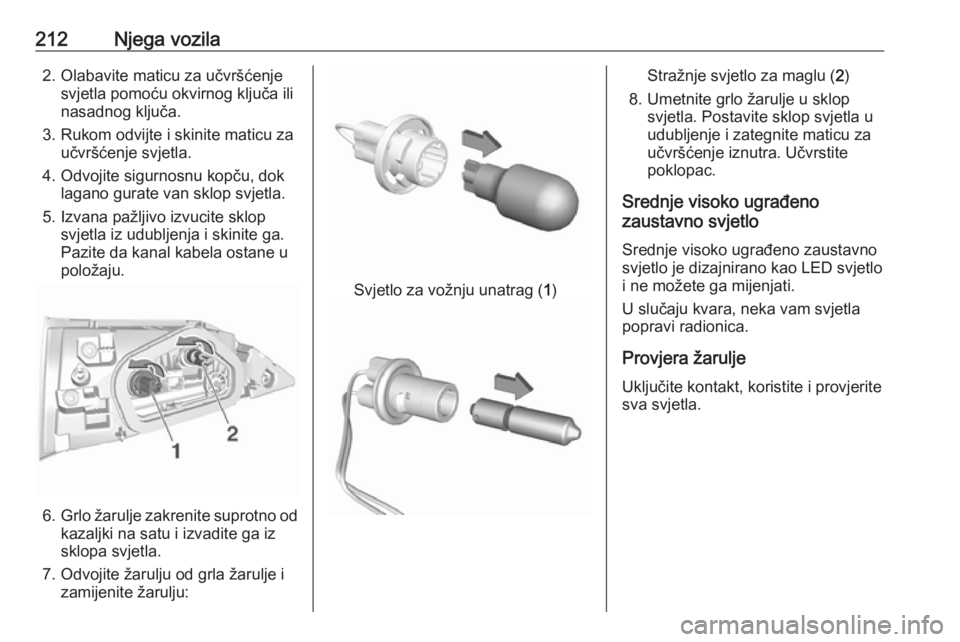

212Njega vozila2. Olabavite maticu za učvršćenjesvjetla pomoću okvirnog ključa ili
nasadnog ključa.
3. Rukom odvijte i skinite maticu za učvršćenje svjetla.
4. Odvojite sigurnosnu kopču, dok lagano gurate van sklop svjetla.
5. Izvana pažljivo izvucite sklop svjetla iz udubljenja i skinite ga.
Pazite da kanal kabela ostane u
položaju.
6. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
7. Odvojite žarulju od grla žarulje i zamijenite žarulju:
Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo za maglu ( 2)
8. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla u
udubljenje i zategnite maticu za
učvršćenje iznutra. Učvrstite
poklopac.
Srednje visoko ugrađeno
zaustavno svjetlo
Srednje visoko ugrađeno zaustavno
svjetlo je dizajnirano kao LED svjetlo
i ne možete ga mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Provjera žarulje Uključite kontakt, koristite i provjerite
sva svjetla.

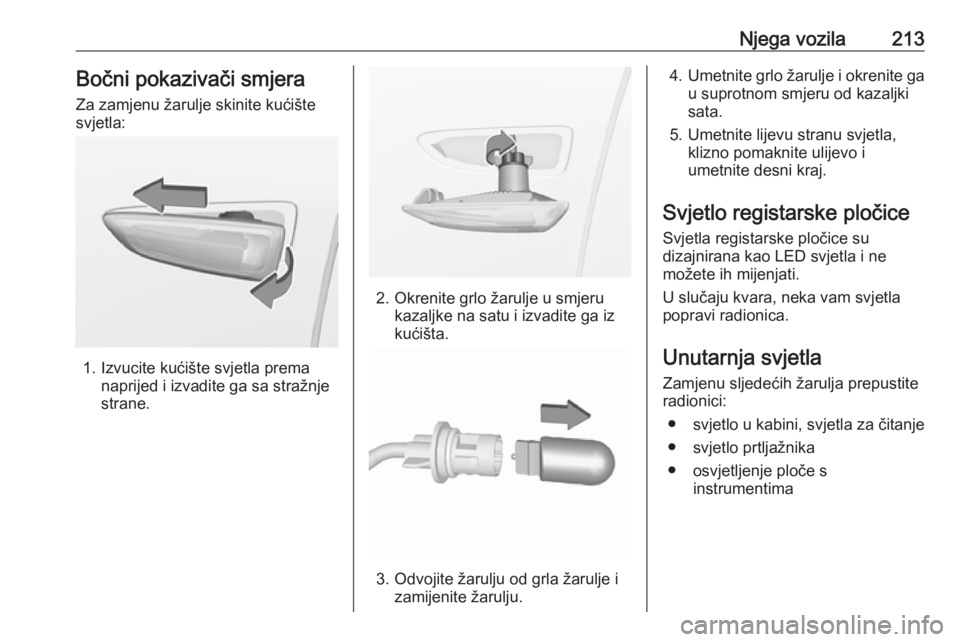

Njega vozila213Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.
2. Okrenite grlo žarulje u smjeru kazaljke na satu i izvadite ga iz
kućišta.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4.Umetnite grlo žarulje i okrenite ga
u suprotnom smjeru od kazaljki
sata.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
Svjetla registarske pločice su
dizajnirana kao LED svjetla i ne
možete ih mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentima

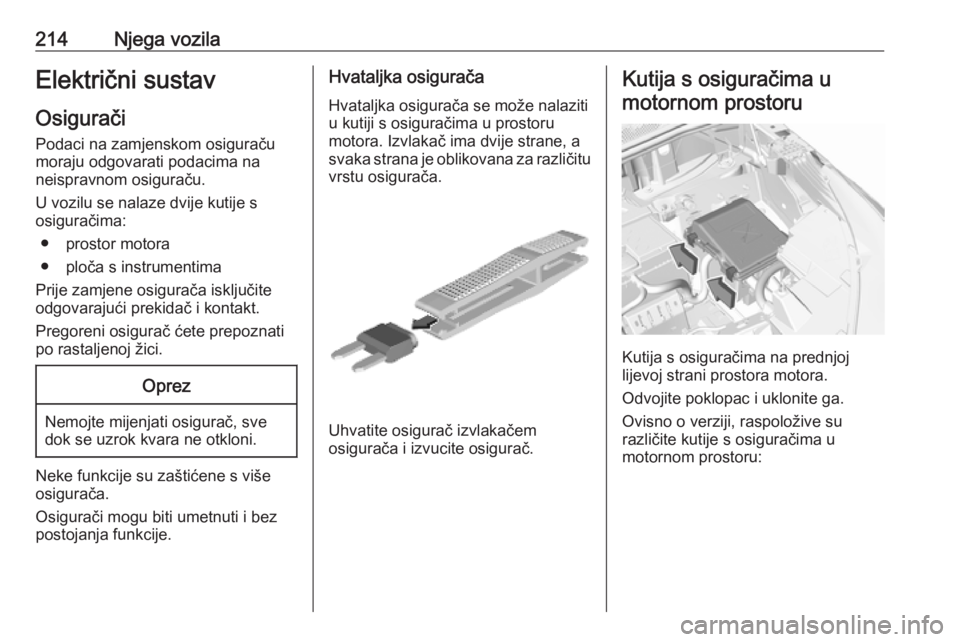

214Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a
svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
Ovisno o verziji, raspoložive su
različite kutije s osiguračima u
motornom prostoru:

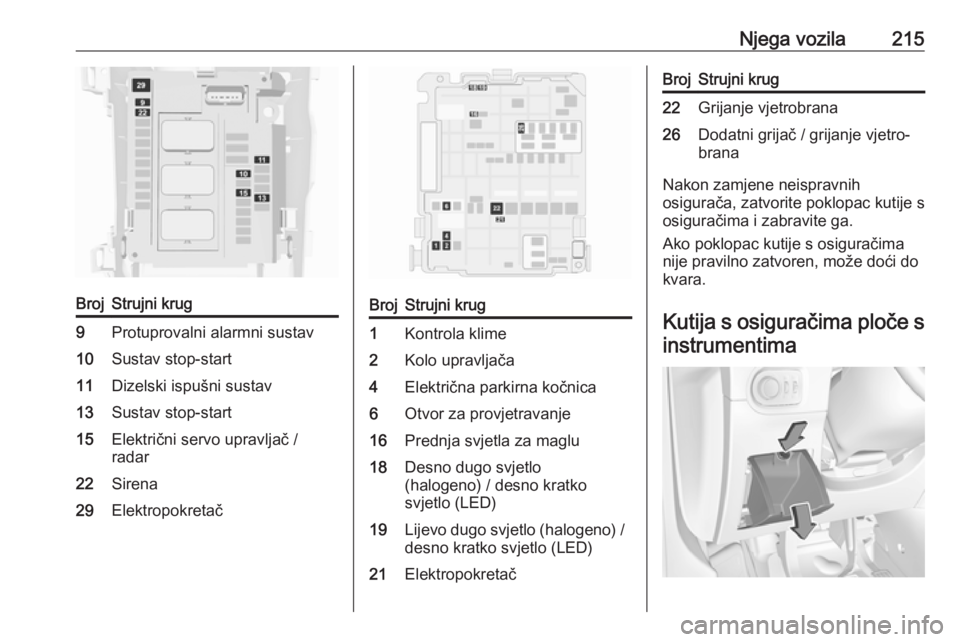

Njega vozila215BrojStrujni krug9Protuprovalni alarmni sustav10Sustav stop-start11Dizelski ispušni sustav13Sustav stop-start15Električni servo upravljač /
radar22Sirena29ElektropokretačBrojStrujni krug1Kontrola klime2Kolo upravljača4Električna parkirna kočnica6Otvor za provjetravanje16Prednja svjetla za maglu18Desno dugo svjetlo
(halogeno) / desno kratko
svjetlo (LED)19Lijevo dugo svjetlo (halogeno) / desno kratko svjetlo (LED)21ElektropokretačBrojStrujni krug22Grijanje vjetrobrana26Dodatni grijač / grijanje vjetro‐
brana
Nakon zamjene neispravnih
osigurača, zatvorite poklopac kutije s
osiguračima i zabravite ga.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima

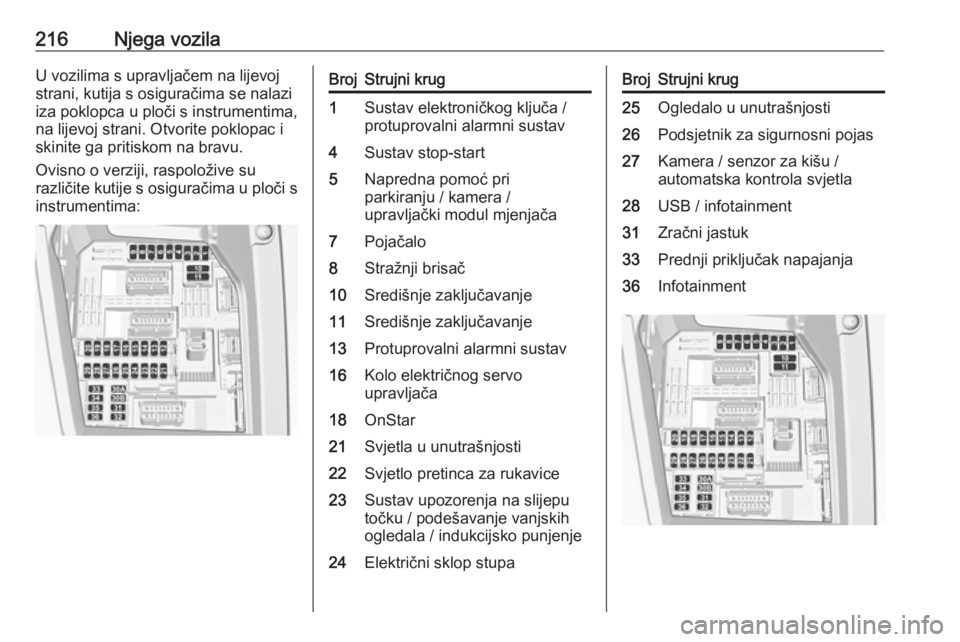

216Njega vozilaU vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima,
na lijevoj strani. Otvorite poklopac i
skinite ga pritiskom na bravu.
Ovisno o verziji, raspoložive su
različite kutije s osiguračima u ploči s
instrumentima:BrojStrujni krug1Sustav elektroničkog ključa /
protuprovalni alarmni sustav4Sustav stop-start5Napredna pomoć pri
parkiranju / kamera /
upravljački modul mjenjača7Pojačalo8Stražnji brisač10Središnje zaključavanje11Središnje zaključavanje13Protuprovalni alarmni sustav16Kolo električnog servo
upravljača18OnStar21Svjetla u unutrašnjosti22Svjetlo pretinca za rukavice23Sustav upozorenja na slijepu
točku / podešavanje vanjskih
ogledala / indukcijsko punjenje24Električni sklop stupaBrojStrujni krug25Ogledalo u unutrašnjosti26Podsjetnik za sigurnosni pojas27Kamera / senzor za kišu /
automatska kontrola svjetla28USB / infotainment31Zračni jastuk33Prednji priključak napajanja36Infotainment

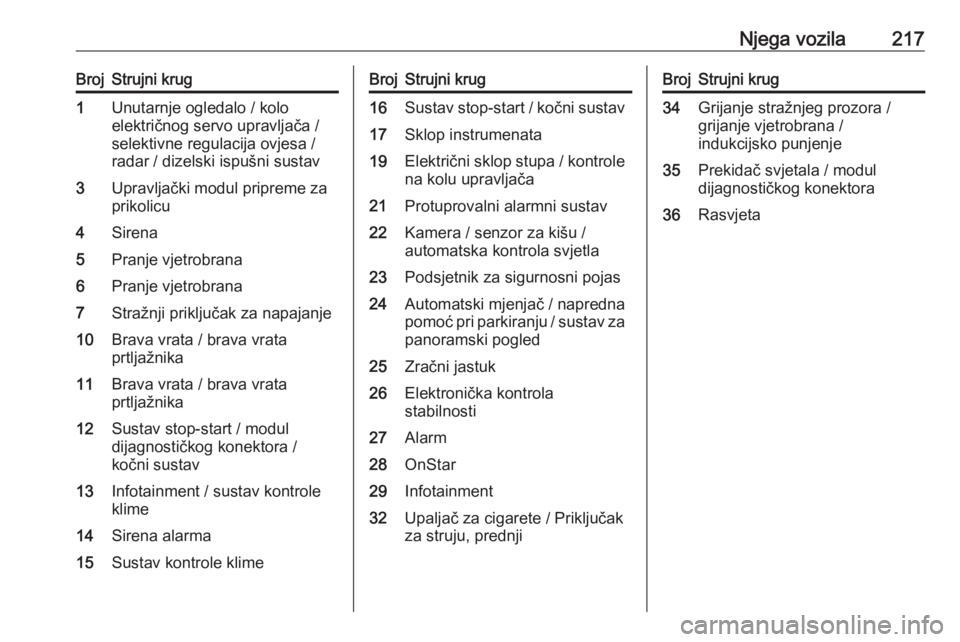

Njega vozila217BrojStrujni krug1Unutarnje ogledalo / koloelektričnog servo upravljača /
selektivne regulacija ovjesa /
radar / dizelski ispušni sustav3Upravljački modul pripreme za
prikolicu4Sirena5Pranje vjetrobrana6Pranje vjetrobrana7Stražnji priključak za napajanje10Brava vrata / brava vrata
prtljažnika11Brava vrata / brava vrata
prtljažnika12Sustav stop-start / modul
dijagnostičkog konektora /
kočni sustav13Infotainment / sustav kontrole
klime14Sirena alarma15Sustav kontrole klimeBrojStrujni krug16Sustav stop-start / kočni sustav17Sklop instrumenata19Električni sklop stupa / kontrole na kolu upravljača21Protuprovalni alarmni sustav22Kamera / senzor za kišu /
automatska kontrola svjetla23Podsjetnik za sigurnosni pojas24Automatski mjenjač / napredna
pomoć pri parkiranju / sustav za
panoramski pogled25Zračni jastuk26Elektronička kontrola
stabilnosti27Alarm28OnStar29Infotainment32Upaljač za cigarete / Priključak
za struju, prednjiBrojStrujni krug34Grijanje stražnjeg prozora /
grijanje vjetrobrana /
indukcijsko punjenje35Prekidač svjetala / modul
dijagnostičkog konektora36Rasvjeta

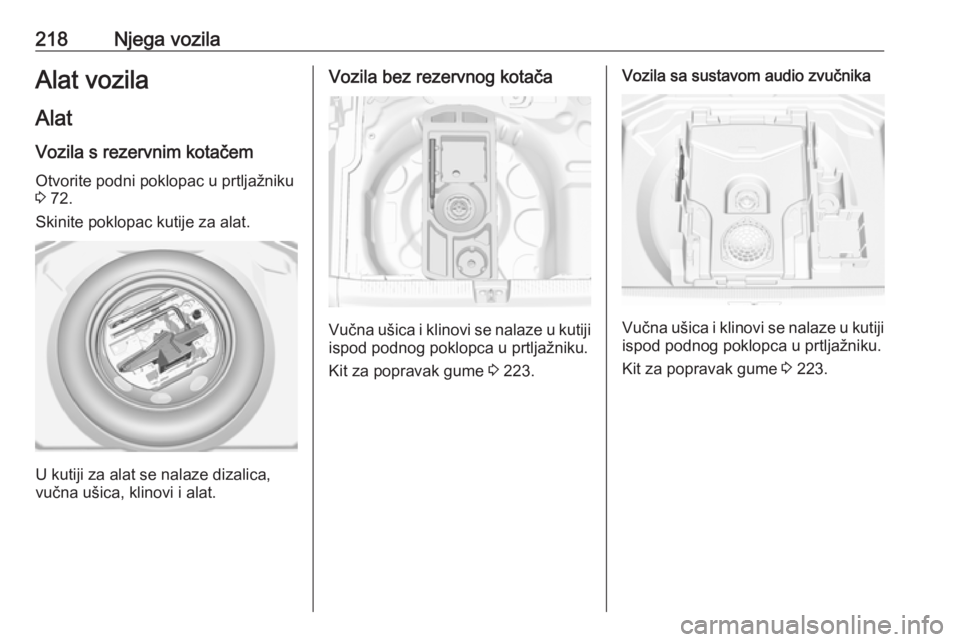

218Njega vozilaAlat vozila
Alat Vozila s rezervnim kotačemOtvorite podni poklopac u prtljažniku
3 72.
Skinite poklopac kutije za alat.
U kutiji za alat se nalaze dizalica,
vučna ušica, klinovi i alat.
Vozila bez rezervnog kotača
Vučna ušica i klinovi se nalaze u kutiji
ispod podnog poklopca u prtljažniku.
Kit za popravak gume 3 223.
Vozila sa sustavom audio zvučnika
Vučna ušica i klinovi se nalaze u kutiji
ispod podnog poklopca u prtljažniku.
Kit za popravak gume 3 223.
