Page 71 of 281
Úložné prostory69Úložné prostoryÚložné schránky..........................69
Odkládací schránka v palubní desce ........................................ 69
Držáky nápojů ........................... 69
Schránka ve středové konzole ..70
Zavazadlový prostor ....................70
Kryt nákladového prostoru ........72
Kryt zadního úložného prostoru pod podlahou ........................... 73
Poutací oka ............................... 74
Bezpečnostní síť .......................74
Výstražný trojúhelník .................76
Lékárnička ................................. 76
Systém střešních nosičů ..............77
Střešní nosič .............................. 77
Informace o nakládání .................77Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Odkládací schránka
v palubní desce
U některých verzí je odkládací
schránka v palubní desce odvětrána.
Větrání a teplota je závislá na
nastavení klimatizace. Větrací otvor
v odkládací schránce v palubní desce je uzavíratelný 3 130.
U jiných verzí může být v odkládací
schránce v palubní desce umístěn
přehrávač CD.
Za jízdy musí být odkládací schránka v palubní desce zavřená.
Držáky nápojů
Držáky nápojů se nacházejí ve
středové konzole.
Page 72 of 281
70Úložné prostory
Další držáky nápojů se nacházejí
v zadní loketní opěrce. Sklopte
loketní opěrku.
Schránka ve středové
konzole
Odkládací schránku lze použít pro
ukládání malých předmětů.
V závislosti na verzi se pod krytem
umístěna úložná schránka.
Zavazadlový prostor
Opěradlo zadního sedadla je
rozděleno na části 2/3 a 1/3. Obě
části lze samostatně sklopit dolů pro
zvětšení zavazadlového prostoru.
Před sklápěním opěradel zadních
sedadel proveďte následující, bude-li
třeba:
● Bude-li třeba, posuňte přední sedadla vpřed.
● Demontujte kryt zavazadlového prostoru 3 72.
● Stiskněte a podržte západku a následně zatlačte opěrku hlavydolů 3 45.
Rozšíření zavazadlového
prostoru
● Zkontrolujte, zda bezpečnostní pásy vnějších sedadel správně
leží na opěradlech.
Page 73 of 281
Úložné prostory71
● Zatáhněte za uvolňovací páčkuna jedné nebo obou vnějších
stranách a sklopte opěradla na
sedák.
● Alternativně sklopte opěradla sedadel ze zavazadlového
prostoru: zatáhněte za spínač na levé nebo na pravé boční stěně
zavazadlového prostoru, čímž
sklopíte odpovídající část
opěradla zadních sedadel.9 Varování
Postupujte opatrně, když ovládáte
zadní opěradla ze zavazadlového
prostoru. Opěradlo je sklápěno
značnou silou. Hrozí nebezpečí
zranění, zejména dětem.
K zadním sedadlům nesmí být nic připevněno a na sedáku sedadla
se nesmí nic nacházet.
● Vrácení nazpět, zvedejte opěradla až do vzpřímené polohydokud se slyšitelně nezajistí.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.
Page 74 of 281

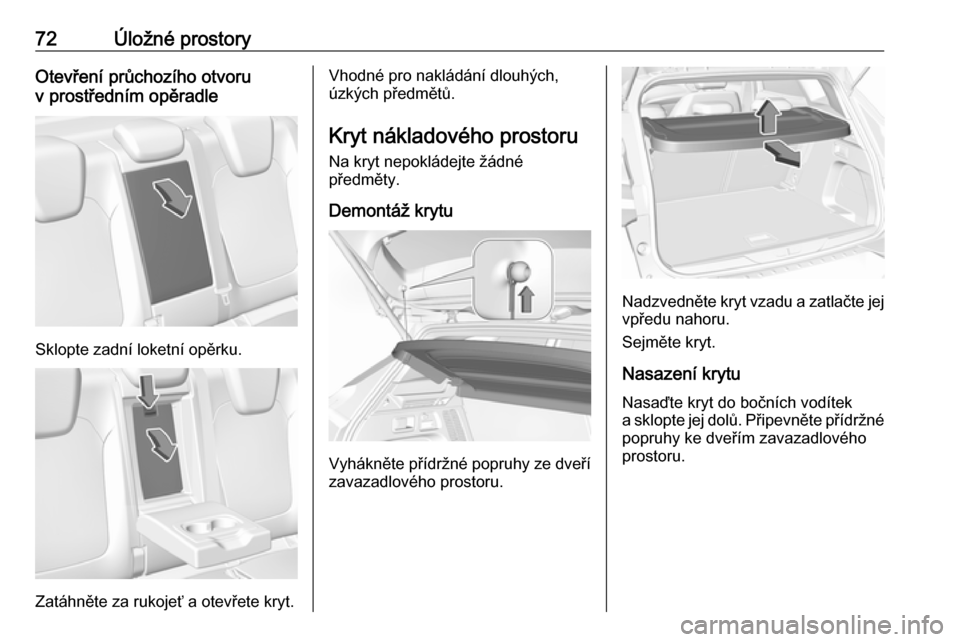

72Úložné prostoryOtevření průchozího otvoru
v prostředním opěradle
Sklopte zadní loketní opěrku.
Zatáhněte za rukojeť a otevřete kryt.
Vhodné pro nakládání dlouhých,
úzkých předmětů.
Kryt nákladového prostoru
Na kryt nepokládejte žádné
předměty.
Demontáž krytu
Vyhákněte přídržné popruhy ze dveří zavazadlového prostoru.
Nadzvedněte kryt vzadu a zatlačte jej
vpředu nahoru.
Sejměte kryt.
Nasazení krytu
Nasaďte kryt do bočních vodítek
a sklopte jej dolů. Připevněte přídržné popruhy ke dveřím zavazadlovéhoprostoru.
Page 75 of 281
Úložné prostory73Kryt zadního úložného
prostoru pod podlahou
Kryt zadní podlahy lze zvednout
a vyjmout. Zdvihněte kryt za poutko a vyjměte jej.
Abyste kryt zavazadlového prostoru
přidrželi ve vzpřímené poloze,
zvedněte jej až za zasouvací zarážky.
Dvojitá podlaha zavazadlového
prostoru
Dvojitou podlahu lze do
zavazadlového prostoru vložit dvěma
způsoby:● spodní poloha nad krytem rezervního kola
● horní poloha zajištěná madlem do zadního panelu obložení
Page 76 of 281

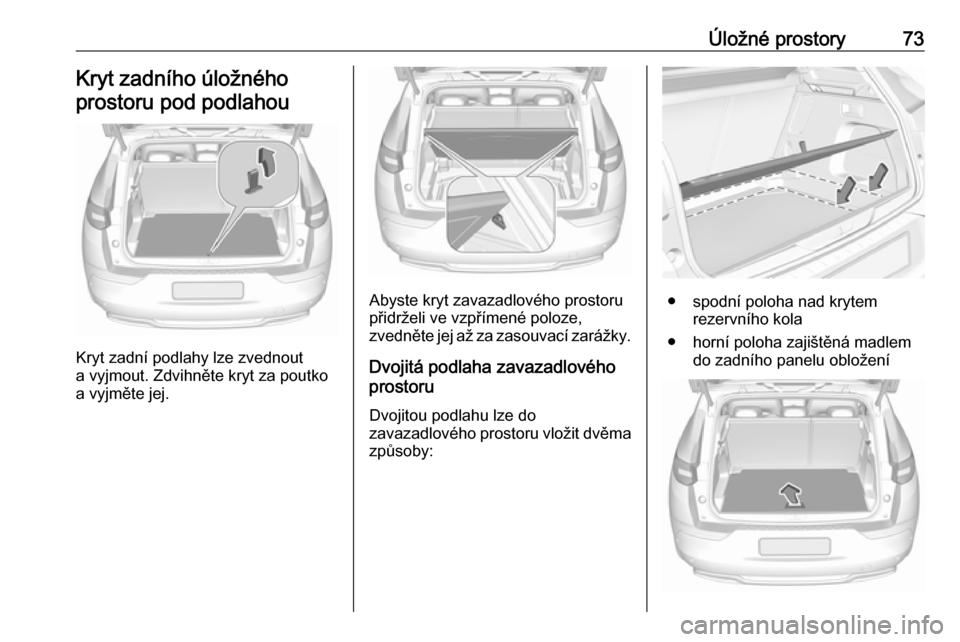

74Úložné prostoryPři vyjímání stisknutím madla
odjistěte podlahu zavazadlového a zdvihněte ji za madlo nahoru.
Pokud je podlaha v horní poloze, lze
prostor mezi podlahou
zavazadlového prostoru a krytem
rezervního kola využít jako úložný
prostor.
Pokud jsou v této poloze sklopena
opěradla zadních sedadel dopředu,
vytvoří se téměř rovná ložná plocha.
V horní poloze je nosnost dvojité
podlahy zavazadlového prostoru
maximálně 100 kg . Ve spodní poloze
je nosnost dvojité podlahy
zavazadlového prostoru maximálně

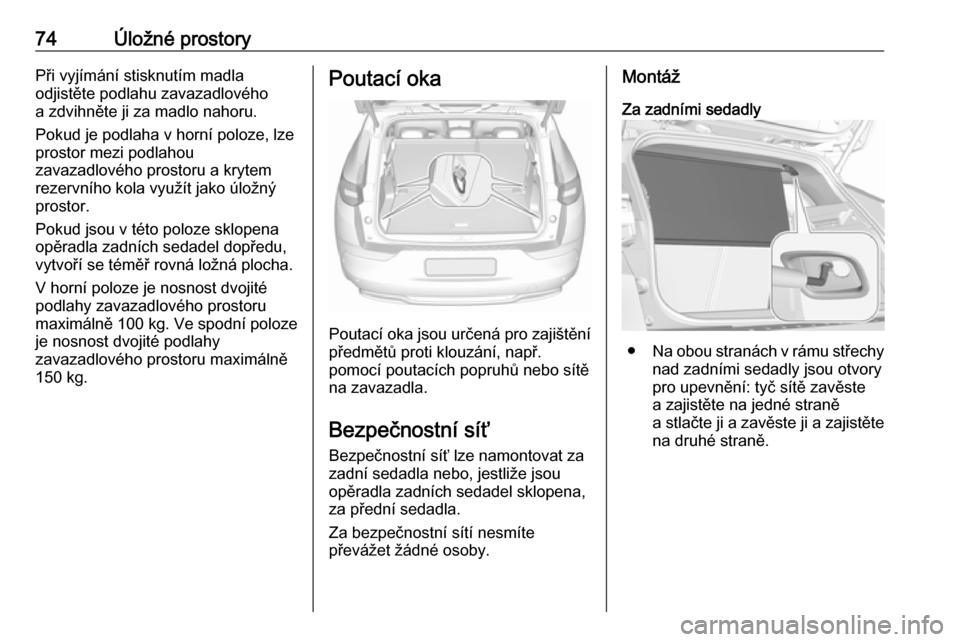

150 kg.Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Bezpečnostní síť
Bezpečnostní síť lze namontovat za
zadní sedadla nebo, jestliže jsou
opěradla zadních sedadel sklopena,
za přední sedadla.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.
Montáž
Za zadními sedadly
● Na obou stranách v rámu střechy
nad zadními sedadly jsou otvory
pro upevnění: tyč sítě zavěste
a zajistěte na jedné straně
a stlačte ji a zavěste ji a zajistěte
na druhé straně.
Page 77 of 281

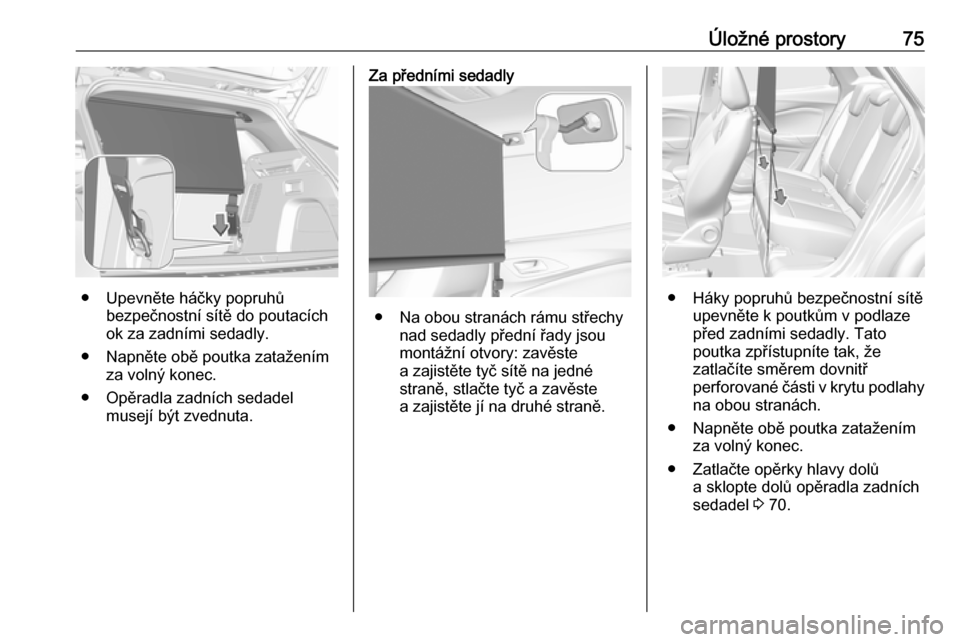

Úložné prostory75
● Upevněte háčky popruhůbezpečnostní sítě do poutacích
ok za zadními sedadly.
● Napněte obě poutka zatažením za volný konec.
● Opěradla zadních sedadel musejí být zvednuta.
Za předními sedadly
● Na obou stranách rámu střechynad sedadly přední řady jsou
montážní otvory: zavěste
a zajistěte tyč sítě na jedné
straně, stlačte tyč a zavěste
a zajistěte jí na druhé straně.
● Háky popruhů bezpečnostní sítě upevněte k poutkům v podlaze
před zadními sedadly. Tato
poutka zpřístupníte tak, že
zatlačíte směrem dovnitř
perforované části v krytu podlahy
na obou stranách.
● Napněte obě poutka zatažením za volný konec.
● Zatlačte opěrky hlavy dolů a sklopte dolů opěradla zadních
sedadel 3 70.
Page 78 of 281
76Úložné prostoryVyjmutí
Zatáhnutím za klapku na napínači na
obou stranách uvolněte popruhy.
Odpojte háčky z poutek.
Vyhákněte tyče bezpečnostní sítě
z montážních otvorů v rámu střechy.
Sviňte síť a připevněte ji pomocí
popruhu.
Výstražný trojúhelník
Výstražný trojúhelník uložte do
prostoru na vnitřní straně zadních
výklopných dveří a zajistěte jej
suchým zipem Velcro ®
.
Lékárnička
Lékárničku uložte do úložné schránky
na pravé straně zavazadlového
prostoru.
Page 79 of 281

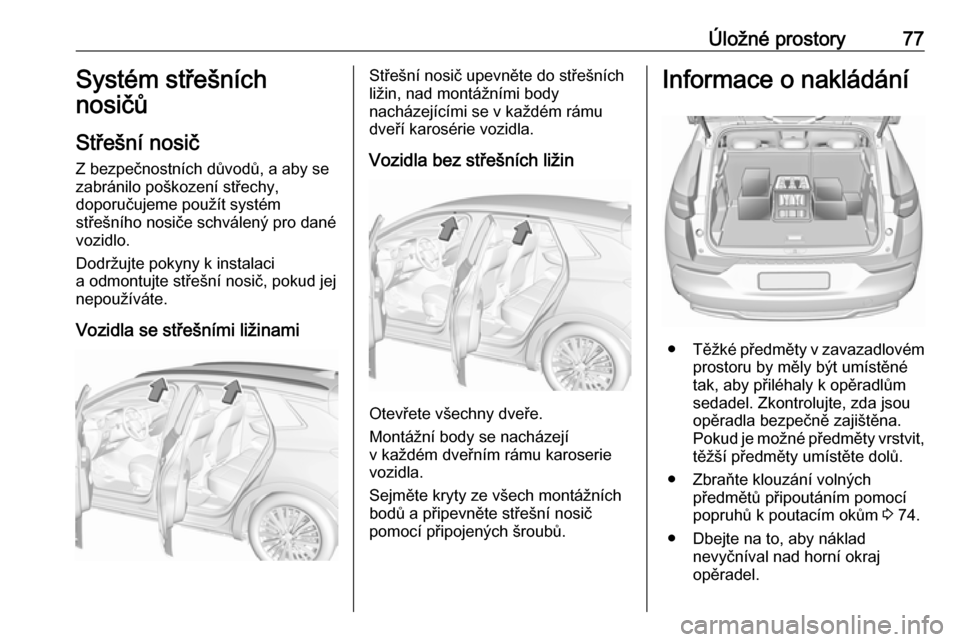

Úložné prostory77Systém střešních
nosičů
Střešní nosič
Z bezpečnostních důvodů, a aby se
zabránilo poškození střechy,
doporučujeme použít systém
střešního nosiče schválený pro dané vozidlo.
Dodržujte pokyny k instalaci
a odmontujte střešní nosič, pokud jej nepoužíváte.
Vozidla se střešními ližinamiStřešní nosič upevněte do střešních
ližin, nad montážními body
nacházejícími se v každém rámu
dveří karosérie vozidla.
Vozidla bez střešních ližin
Otevřete všechny dveře.
Montážní body se nacházejí
v každém dveřním rámu karoserie
vozidla.
Sejměte kryty ze všech montážních
bodů a připevněte střešní nosič
pomocí připojených šroubů.
Informace o nakládání
● Těžké předměty v zavazadlovém
prostoru by měly být umístěné
tak, aby přiléhaly k opěradlům
sedadel. Zkontrolujte, zda jsou
opěradla bezpečně zajištěna.
Pokud je možné předměty vrstvit,
těžší předměty umístěte dolů.
● Zbraňte klouzání volných předmětů připoutáním pomocí
popruhů k poutacím okům 3 74.
● Dbejte na to, aby náklad nevyčníval nad horní okraj
opěradel.
Page 80 of 281
78Úložné prostory● Na kryt zavazadlového prostorunebo přístrojovou desku nesmíte
umístit žádné předměty
a nezakrývejte snímač na horní
straně přístrojové desky.
● Náklad nesmí bránit používání pedálů, ruční brzdy a řazení
převodových stupňů nebo
omezovat volný pohyb řidiče. Do
interiéru neumísťujte volně
ložené, nezajištěné předměty.
● Nejezděte s otevřeným zavazadlovým prostorem.9Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do
prostoru vozidla a způsobit osobní zranění nebo poškození nákladu
či vozidla.
● Užitečná hmotnost je rozdíl mezi přípustnou celkovou hmotností
vozidla (viz identifikační štítek
3 250) a pohotovostní
hmotností.
K vypočtení užitečné hmotnosti
zaneste údaje Vašeho vozidla do
tabulky hmotností na začátku
této příručky.
Pohotovostní hmotnost podle EC zahrnuje hmotnost řidiče ( 68 kg),
zavazadel (7 kg) a provozních
kapalin (přibližně 90% objemu
palivové nádrže).
Volitelná výbava a příslušenství
zvyšují pohotovostní hmotnost.
● Náklad na střeše zvyšuje citlivost
vozidla na boční vítr a ovlivňuje
chování vozidla v důsledku
zvýšení těžiště vozidla. Náklad rovnomerně rozložte a řádně jejzajistěte upevňovacími popruhy.
Upravte tlak vzduchu
a přizpůsobte rychlost vozidla
podle podmínek zatížení vozidla. Popruhy pravidelně kontrolujte
a přitahujte.
Při jízdě nepřekračujte rychlost
120 km/h.
Povolené zatížení střechy je
85 kg. Zatížení střechy se skládá
z hmotnosti střešního nosiče
a nákladu.
