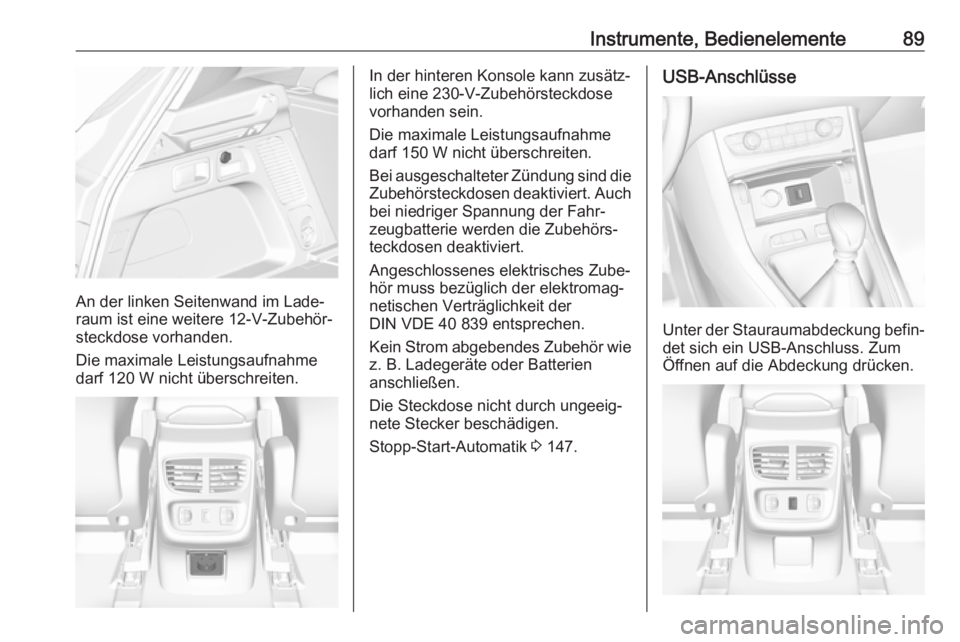

Instrumente, Bedienelemente89
An der linken Seitenwand im Lade‐
raum ist eine weitere 12-V-Zubehör‐
steckdose vorhanden.
Die maximale Leistungsaufnahme
darf 120 W nicht überschreiten.
In der hinteren Konsole kann zusätz‐
lich eine 230-V-Zubehörsteckdose
vorhanden sein.
Die maximale Leistungsaufnahme
darf 150 W nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 147.USB-Anschlüsse
Unter der Stauraumabdeckung befin‐
det sich ein USB-Anschluss. Zum
Öffnen auf die Abdeckung drücken.

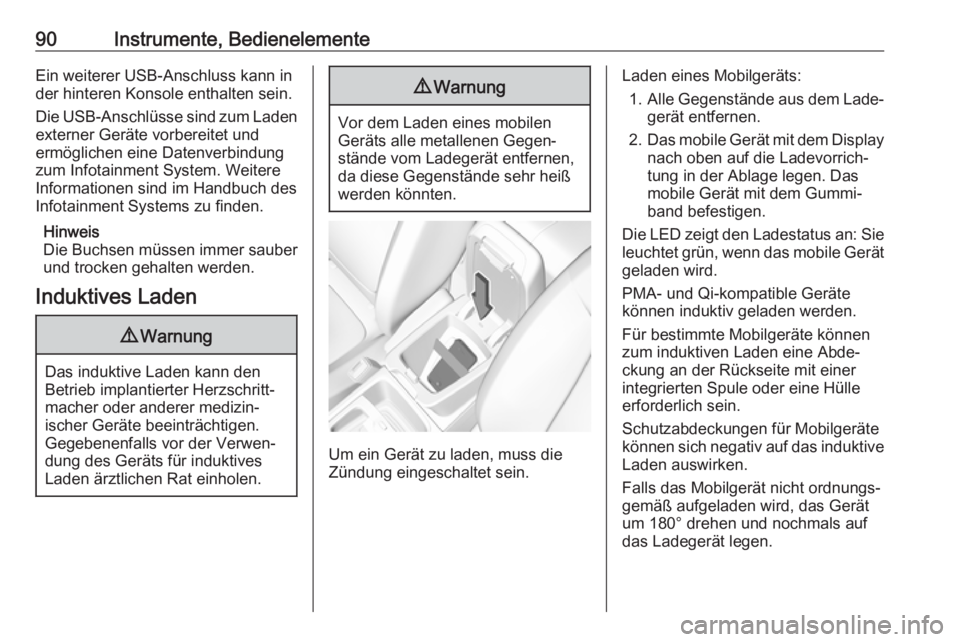

90Instrumente, BedienelementeEin weiterer USB-Anschluss kann in
der hinteren Konsole enthalten sein.
Die USB-Anschlüsse sind zum Laden externer Geräte vorbereitet und
ermöglichen eine Datenverbindung zum Infotainment System. Weitere
Informationen sind im Handbuch des
Infotainment Systems zu finden.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
Induktives Laden9 Warnung
Das induktive Laden kann den
Betrieb implantierter Herzschritt‐
macher oder anderer medizin‐
ischer Geräte beeinträchtigen.
Gegebenenfalls vor der Verwen‐
dung des Geräts für induktives
Laden ärztlichen Rat einholen.
9 Warnung
Vor dem Laden eines mobilen
Geräts alle metallenen Gegen‐
stände vom Ladegerät entfernen,
da diese Gegenstände sehr heiß
werden könnten.
Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.
Laden eines Mobilgeräts:
1. Alle Gegenstände aus dem Lade‐
gerät entfernen.
2. Das mobile Gerät mit dem Display
nach oben auf die Ladevorrich‐
tung in der Ablage legen. Das
mobile Gerät mit dem Gummi‐
band befestigen.
Die LED zeigt den Ladestatus an: Sie leuchtet grün, wenn das mobile Gerät
geladen wird.
PMA- und Qi-kompatible Geräte
können induktiv geladen werden.
Für bestimmte Mobilgeräte können
zum induktiven Laden eine Abde‐
ckung an der Rückseite mit einer
integrierten Spule oder eine Hülle
erforderlich sein.
Schutzabdeckungen für Mobilgeräte können sich negativ auf das induktive Laden auswirken.
Falls das Mobilgerät nicht ordnungs‐
gemäß aufgeladen wird, das Gerät
um 180° drehen und nochmals auf
das Ladegerät legen.

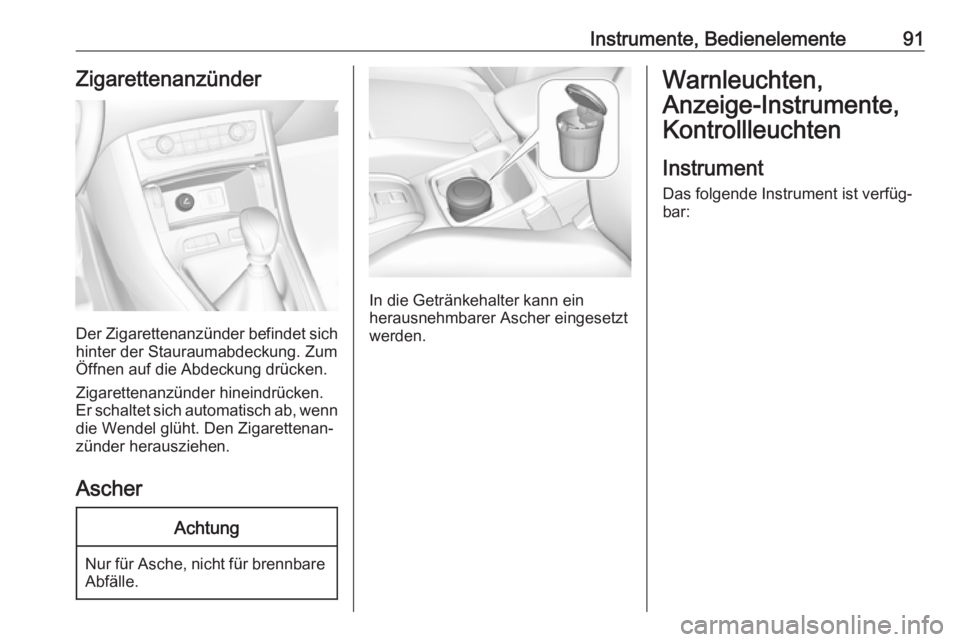

Instrumente, Bedienelemente91Zigarettenanzünder
Der Zigarettenanzünder befindet sich
hinter der Stauraumabdeckung. Zum
Öffnen auf die Abdeckung drücken.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Den Zigarettenan‐
zünder herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten

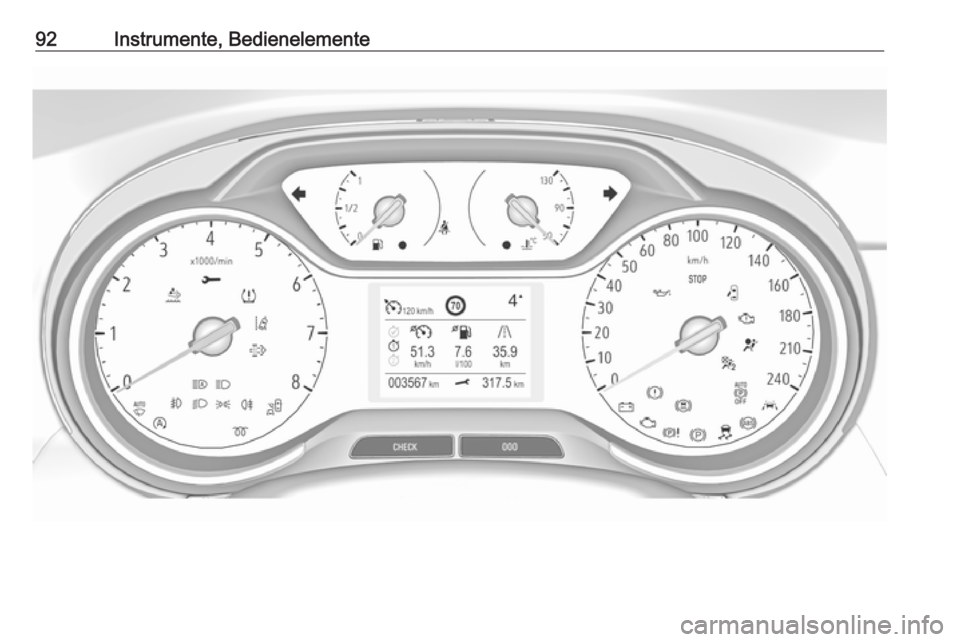

Instrument Das folgende Instrument ist verfüg‐
bar:

92Instrumente, Bedienelemente

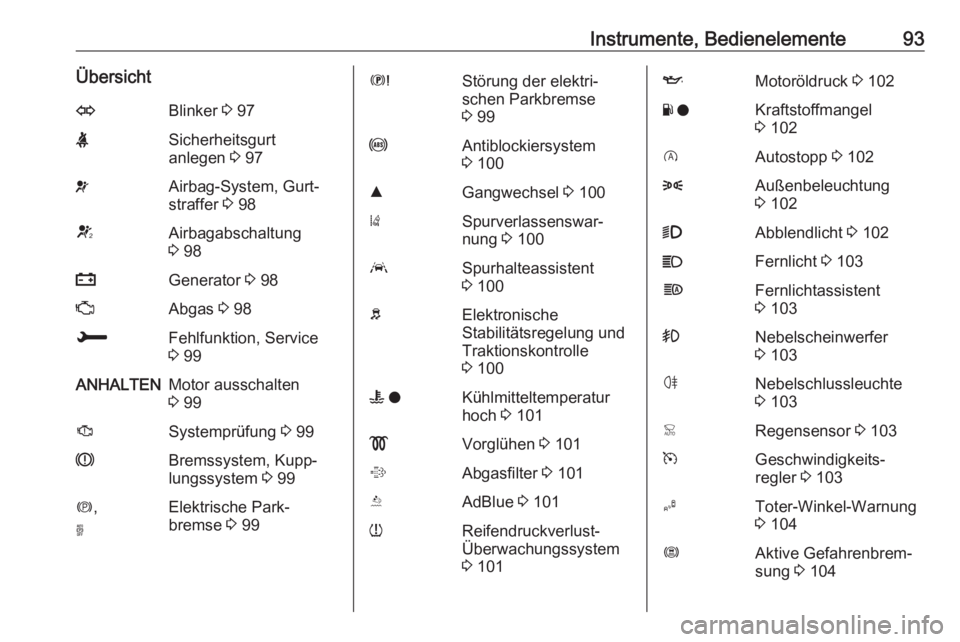

Instrumente, Bedienelemente93ÜbersichtOBlinker 3 97XSicherheitsgurt
anlegen 3 97vAirbag-System, Gurt‐
straffer 3 98VAirbagabschaltung
3 98pGenerator 3 98ZAbgas 3 98HFehlfunktion, Service
3 99ANHALTENMotor ausschalten
3 99JSystemprüfung 3 99RBremssystem, Kupp‐
lungssystem 3 99m ,
oElektrische Park‐
bremse 3 99EStörung der elektri‐
schen Parkbremse
3 99uAntiblockiersystem
3 100RGangwechsel 3 100)Spurverlassenswar‐
nung 3 100LSpurhalteassistent
3 100bElektronische
Stabilitätsregelung und
Traktionskontrolle
3 100W oKühlmitteltemperatur
hoch 3 101!Vorglühen 3 101%Abgasfilter 3 101YAdBlue 3 101wReifendruckverlust-
Überwachungssystem
3 101IMotoröldruck 3 102Y oKraftstoffmangel
3 102DAutostopp 3 1028Außenbeleuchtung
3 1029Abblendlicht 3 102CFernlicht 3 103fFernlichtassistent
3 103>Nebelscheinwerfer
3 103øNebelschlussleuchte
3 103 regler 3 103BToter-Winkel-Warnung
3 104ØAktive Gefahrenbrem‐
sung 3 104

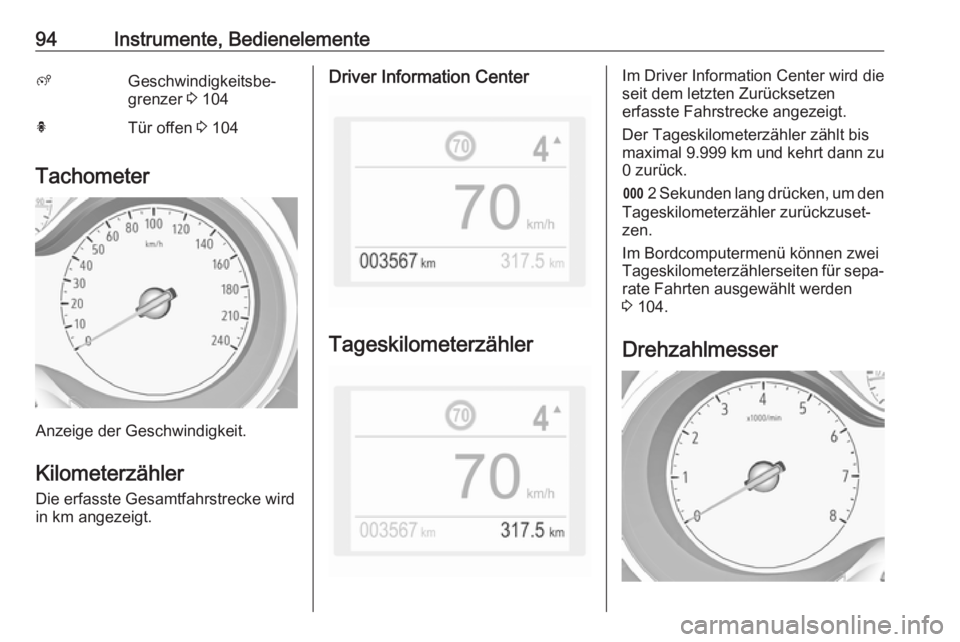

94Instrumente, BedienelementeßGeschwindigkeitsbe‐
grenzer 3 104hTür offen 3 104
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Driver Information Center
Tageskilometerzähler
Im Driver Information Center wird die
seit dem letzten Zurücksetzen
erfasste Fahrstrecke angezeigt.
Der Tageskilometerzähler zählt bis maximal 9.999 km und kehrt dann zu
0 zurück.
L 2 Sekunden lang drücken, um den
Tageskilometerzähler zurückzuset‐
zen.
Im Bordcomputermenü können zwei
Tageskilometerzählerseiten für sepa‐ rate Fahrten ausgewählt werden
3 104.
Drehzahlmesser

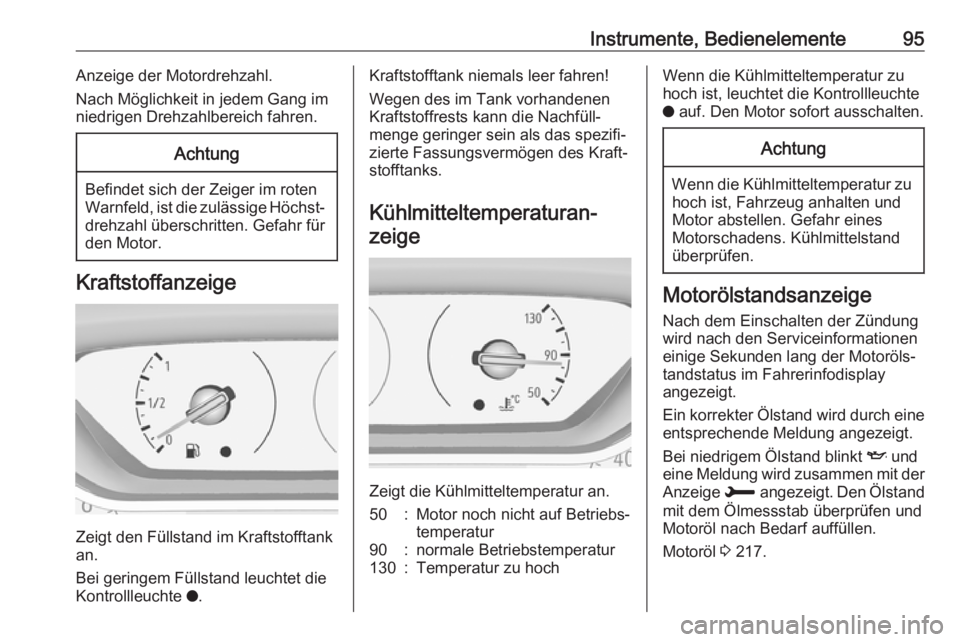

Instrumente, Bedienelemente95Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte o.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf Betriebs‐
temperatur90:normale Betriebstemperatur130:Temperatur zu hochWenn die Kühlmitteltemperatur zu
hoch ist, leuchtet die Kontrollleuchte
o auf. Den Motor sofort ausschalten.Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Motorölstandsanzeige
Nach dem Einschalten der Zündung
wird nach den Serviceinformationen
einige Sekunden lang der Motoröls‐
tandstatus im Fahrerinfodisplay
angezeigt.
Ein korrekter Ölstand wird durch eine entsprechende Meldung angezeigt.
Bei niedrigem Ölstand blinkt I und
eine Meldung wird zusammen mit der
Anzeige H angezeigt. Den Ölstand
mit dem Ölmessstab überprüfen und
Motoröl nach Bedarf auffüllen.
Motoröl 3 217.

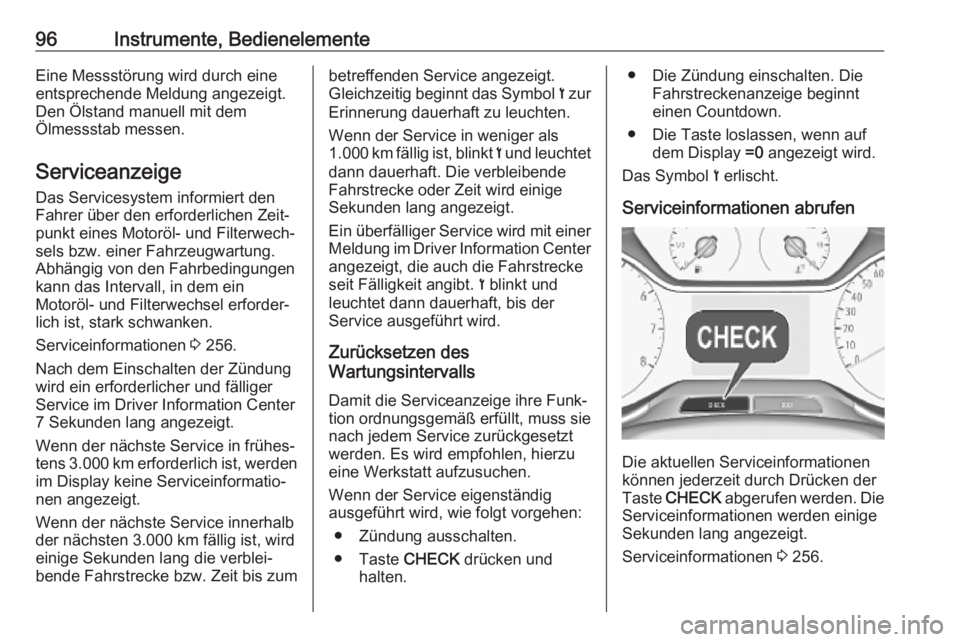

96Instrumente, BedienelementeEine Messstörung wird durch eine
entsprechende Meldung angezeigt.
Den Ölstand manuell mit dem
Ölmessstab messen.
Serviceanzeige Das Servicesystem informiert den
Fahrer über den erforderlichen Zeit‐
punkt eines Motoröl- und Filterwech‐
sels bzw. einer Fahrzeugwartung.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein
Motoröl- und Filterwechsel erforder‐
lich ist, stark schwanken.
Serviceinformationen 3 256.
Nach dem Einschalten der Zündung
wird ein erforderlicher und fälliger
Service im Driver Information Center
7 Sekunden lang angezeigt.
Wenn der nächste Service in frühes‐
tens 3.000 km erforderlich ist, werden
im Display keine Serviceinformatio‐
nen angezeigt.
Wenn der nächste Service innerhalb
der nächsten 3.000 km fällig ist, wird
einige Sekunden lang die verblei‐
bende Fahrstrecke bzw. Zeit bis zumbetreffenden Service angezeigt.
Gleichzeitig beginnt das Symbol < zur
Erinnerung dauerhaft zu leuchten.
Wenn der Service in weniger als 1.000 km fällig ist, blinkt < und leuchtet
dann dauerhaft. Die verbleibende Fahrstrecke oder Zeit wird einige
Sekunden lang angezeigt.
Ein überfälliger Service wird mit einer Meldung im Driver Information Centerangezeigt, die auch die Fahrstrecke
seit Fälligkeit angibt. < blinkt und
leuchtet dann dauerhaft, bis der
Service ausgeführt wird.
Zurücksetzen des
Wartungsintervalls
Damit die Serviceanzeige ihre Funk‐
tion ordnungsgemäß erfüllt, muss sie nach jedem Service zurückgesetzt
werden. Es wird empfohlen, hierzu
eine Werkstatt aufzusuchen.
Wenn der Service eigenständig
ausgeführt wird, wie folgt vorgehen:
● Zündung ausschalten.
● Taste CHECK drücken und
halten.● Die Zündung einschalten. Die Fahrstreckenanzeige beginnt
einen Countdown.
● Die Taste loslassen, wenn auf dem Display =0 angezeigt wird.
Das Symbol < erlischt.
Serviceinformationen abrufen
Die aktuellen Serviceinformationen
können jederzeit durch Drücken der
Taste CHECK abgerufen werden. Die
Serviceinformationen werden einige
Sekunden lang angezeigt.
Serviceinformationen 3 256.

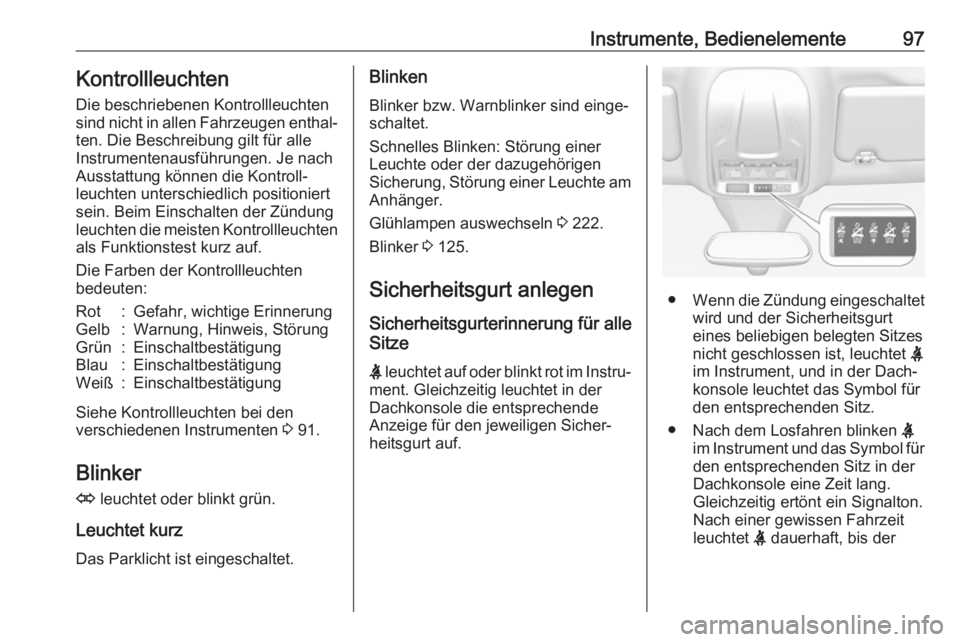

Instrumente, Bedienelemente97Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten
als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 91.
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken
Blinker bzw. Warnblinker sind einge‐
schaltet.
Schnelles Blinken: Störung einer
Leuchte oder der dazugehörigen
Sicherung, Störung einer Leuchte am
Anhänger.
Glühlampen auswechseln 3 222.
Blinker 3 125.
Sicherheitsgurt anlegen
Sicherheitsgurterinnerung für alle
Sitze
X leuchtet auf oder blinkt rot im Instru‐
ment. Gleichzeitig leuchtet in der
Dachkonsole die entsprechende
Anzeige für den jeweiligen Sicher‐
heitsgurt auf.
● Wenn die Zündung eingeschaltet
wird und der Sicherheitsgurt
eines beliebigen belegten Sitzes
nicht geschlossen ist, leuchtet X
im Instrument, und in der Dach‐
konsole leuchtet das Symbol für
den entsprechenden Sitz.
● Nach dem Losfahren blinken X
im Instrument und das Symbol für den entsprechenden Sitz in der
Dachkonsole eine Zeit lang.
Gleichzeitig ertönt ein Signalton.
Nach einer gewissen Fahrzeit
leuchtet X dauerhaft, bis der

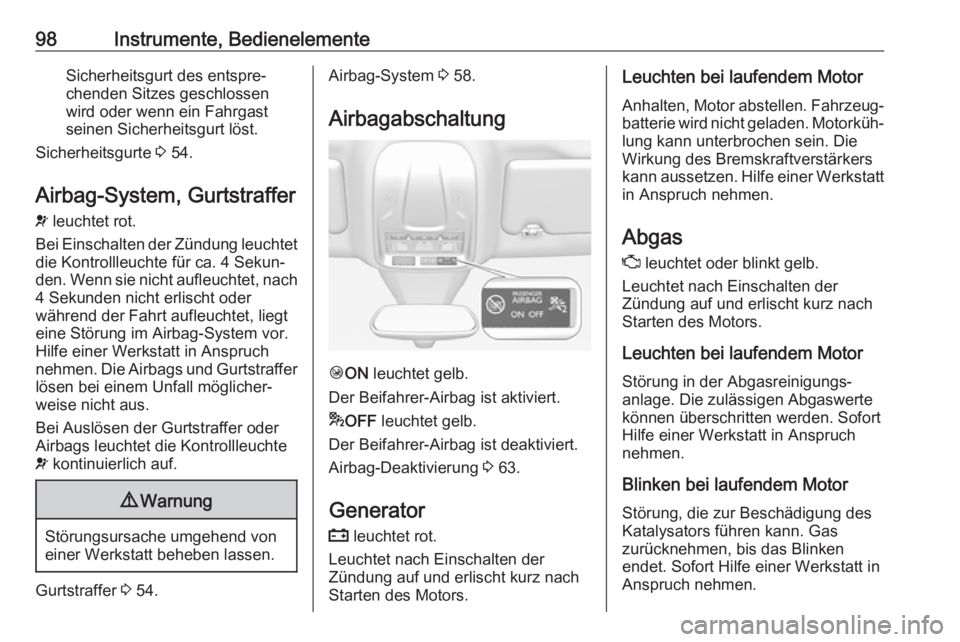

98Instrumente, BedienelementeSicherheitsgurt des entspre‐
chenden Sitzes geschlossen
wird oder wenn ein Fahrgast seinen Sicherheitsgurt löst.
Sicherheitsgurte 3 54.
Airbag-System, Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca. 4 Sekun‐
den. Wenn sie nicht aufleuchtet, nach
4 Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch
nehmen. Die Airbags und Gurtstraffer lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer 3 54.
Airbag-System 3 58.
Airbagabschaltung
Ó ON leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* OFF leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 63.
Generator p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
