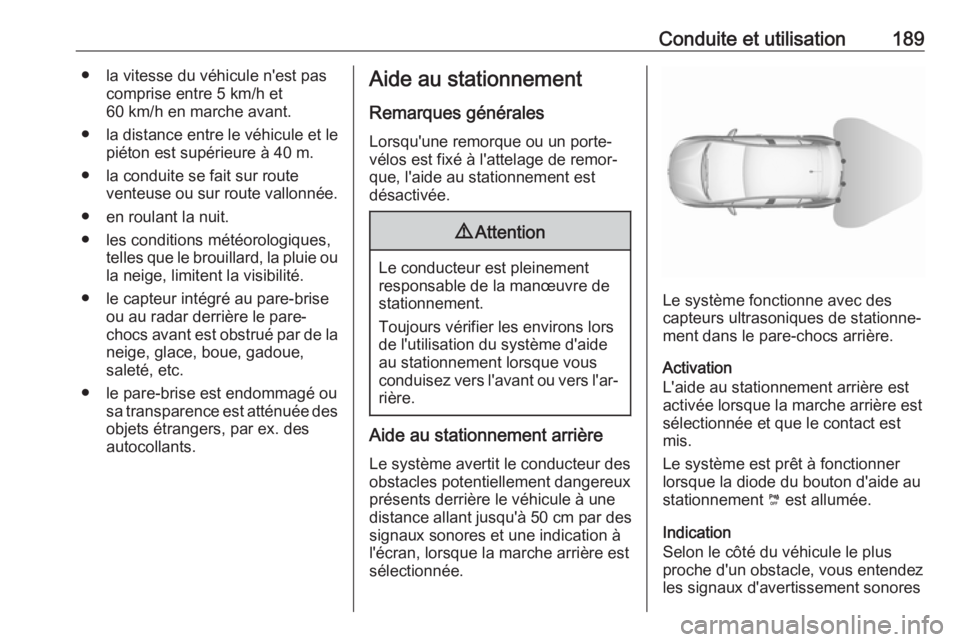

Conduite et utilisation189● la vitesse du véhicule n'est pascomprise entre 5 km/h et
60 km/h en marche avant.
● la distance entre le véhicule et le
piéton est supérieure à 40 m.
● la conduite se fait sur route venteuse ou sur route vallonnée.
● en roulant la nuit.
● les conditions météorologiques, telles que le brouillard, la pluie ou
la neige, limitent la visibilité.
● le capteur intégré au pare-brise ou au radar derrière le pare-
chocs avant est obstrué par de la neige, glace, boue, gadoue,
saleté, etc.
● le pare-brise est endommagé ou sa transparence est atténuée des
objets étrangers, par ex. des
autocollants.Aide au stationnement
Remarques générales
Lorsqu'une remorque ou un porte-
vélos est fixé à l'attelage de remor‐
que, l'aide au stationnement est
désactivée.9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
Aide au stationnement arrière
Le système avertit le conducteur des
obstacles potentiellement dangereux
présents derrière le véhicule à une
distance allant jusqu'à 50 cm par des
signaux sonores et une indication à
l'écran, lorsque la marche arrière est sélectionnée.
Le système fonctionne avec des
capteurs ultrasoniques de stationne‐
ment dans le pare-chocs arrière.
Activation
L'aide au stationnement arrière est
activée lorsque la marche arrière est
sélectionnée et que le contact est
mis.
Le système est prêt à fonctionner
lorsque la diode du bouton d'aide au
stationnement ¼ est allumée.
Indication
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores

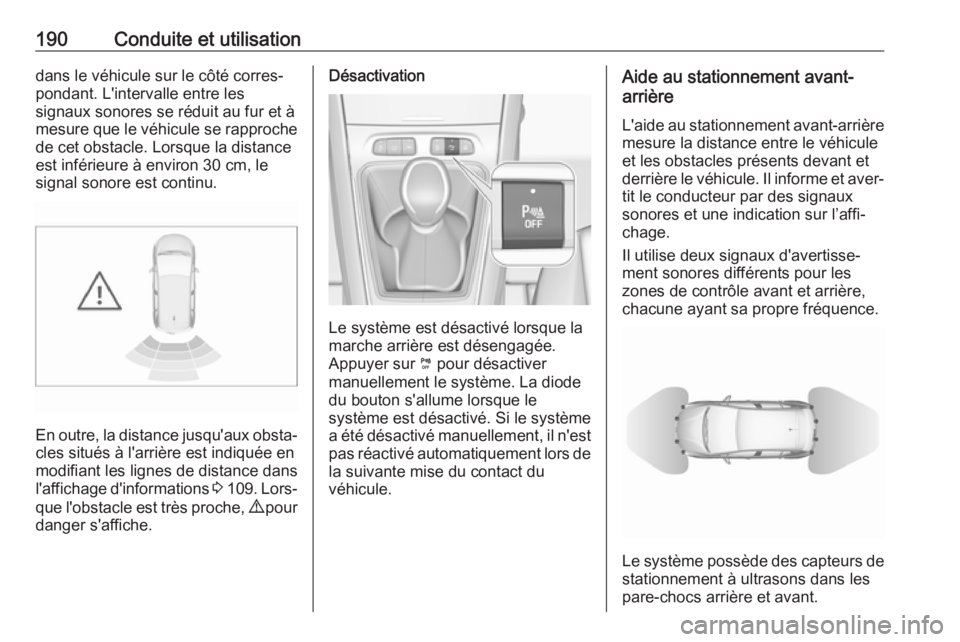

190Conduite et utilisationdans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
En outre, la distance jusqu'aux obsta‐ cles situés à l'arrière est indiquée en
modifiant les lignes de distance dans
l'affichage d'informations 3 109 . Lors‐
que l'obstacle est très proche, 9 pour
danger s'affiche.
Désactivation
Le système est désactivé lorsque la
marche arrière est désengagée.
Appuyer sur ¼ pour désactiver
manuellement le système. La diode
du bouton s'allume lorsque le
système est désactivé. Si le système
a été désactivé manuellement, il n'est pas réactivé automatiquement lors de
la suivante mise du contact du
véhicule.
Aide au stationnement avant-
arrière
L'aide au stationnement avant-arrière
mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Il informe et aver‐ tit le conducteur par des signaux
sonores et une indication sur l’affi‐
chage.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Le système possède des capteurs de stationnement à ultrasons dans les
pare-chocs arrière et avant.

Conduite et utilisation191Activation
Outre l'aide au stationnement arrière,
l'aide au stationnement avant est
déclenchée lorsqu'un obstacle est
détecté à l'avant et que la vitesse du
véhicule est inférieure à 10 km/h.
Le système est prêt à fonctionner
lorsque la diode du bouton d'aide au
stationnement ¼ est allumée.
Lorsque le système est désactivé, la
diode du bouton s'allume.
Indication
Le système avertit le conducteur au
moyen de signaux sonores au sujet d'obstacles potentiellement dange‐
reux à l'avant et à l'arrière du
véhicule.
Selon le côté du véhicule le plus proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.En outre, la distance jusqu'aux obsta‐ cles avant et arrière est affichée par
les lignes de distance qui changent
dans l'affichage d'informations 3 109.
Si le véhicule s'arrête pendant plus de 3 secondes avec un rapport de
marche avant engagé, alors que la
boîte automatique est engagée sur
P ou qu'aucun autre obstacle n'est
détecté, aucun signal sonore d'aver‐ tissement n'est émis.
Désactivation
Le système se désactive automati‐
quement lorsque la vitesse du
véhicule dépasse 10 km/h, en serrant
le frein de stationnement électrique
ou en appuyant sur le bouton d'aide
au stationnement ¼.
Lorsque le système est désactivé
manuellement, la LED intégrée au
bouton s'allume.
Si le système a été désactivé manuel‐ lement, il n'est pas réactivé automati‐
quement lors de la suivante mise du
contact du véhicule.

192Conduite et utilisationLimitations du système
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, H s'allume au combiné d'ins‐
truments. Un message d'avertisse‐
ment est affiché au centre d'informa‐
tions du conducteur.9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Système avancé
d'assistance austationnement
9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule en stationne‐
ment.

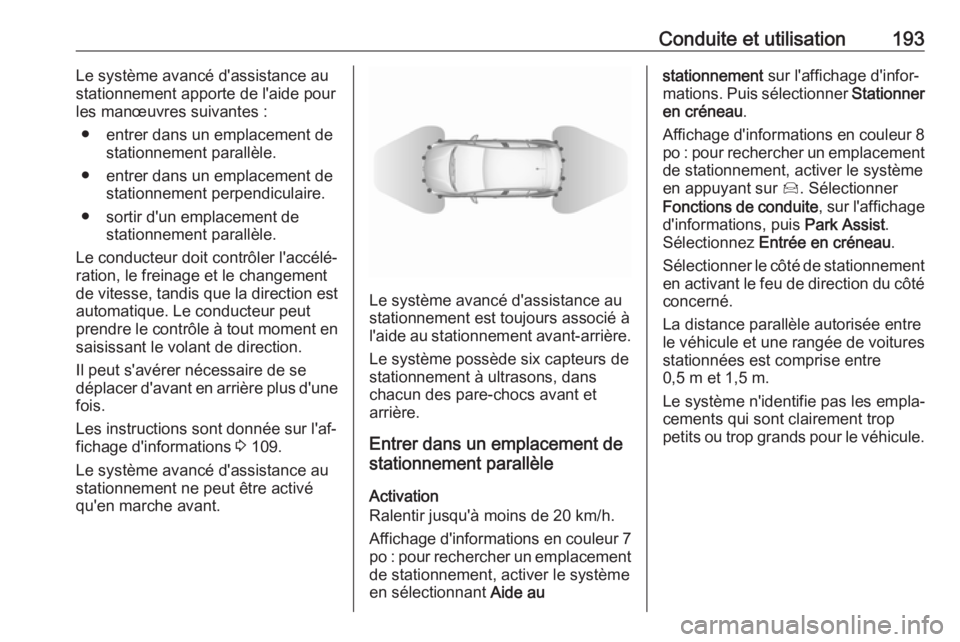

Conduite et utilisation193Le système avancé d'assistance au
stationnement apporte de l'aide pour
les manœuvres suivantes :
● entrer dans un emplacement de stationnement parallèle.
● entrer dans un emplacement de stationnement perpendiculaire.
● sortir d'un emplacement de stationnement parallèle.
Le conducteur doit contrôler l'accélé‐ ration, le freinage et le changement
de vitesse, tandis que la direction est
automatique. Le conducteur peut
prendre le contrôle à tout moment en saisissant le volant de direction.
Il peut s'avérer nécessaire de se
déplacer d'avant en arrière plus d'une
fois.
Les instructions sont donnée sur l'af‐
fichage d'informations 3 109.
Le système avancé d'assistance au
stationnement ne peut être activé
qu'en marche avant.
Le système avancé d'assistance au
stationnement est toujours associé à l'aide au stationnement avant-arrière.
Le système possède six capteurs de
stationnement à ultrasons, dans
chacun des pare-chocs avant et
arrière.
Entrer dans un emplacement de
stationnement parallèle
Activation
Ralentir jusqu'à moins de 20 km/h.
Affichage d'informations en couleur 7 po : pour rechercher un emplacement de stationnement, activer le système
en sélectionnant Aide au
stationnement sur l'affichage d'infor‐
mations. Puis sélectionner Stationner
en créneau .
Affichage d'informations en couleur 8 po : pour rechercher un emplacement de stationnement, activer le système
en appuyant sur Í. Sélectionner
Fonctions de conduite , sur l'affichage
d'informations, puis Park Assist.
Sélectionnez Entrée en créneau .
Sélectionner le côté de stationnement en activant le feu de direction du côté concerné.
La distance parallèle autorisée entre
le véhicule et une rangée de voitures
stationnées est comprise entre
0,5 m et 1,5 m.
Le système n'identifie pas les empla‐
cements qui sont clairement trop petits ou trop grands pour le véhicule.

194Conduite et utilisation

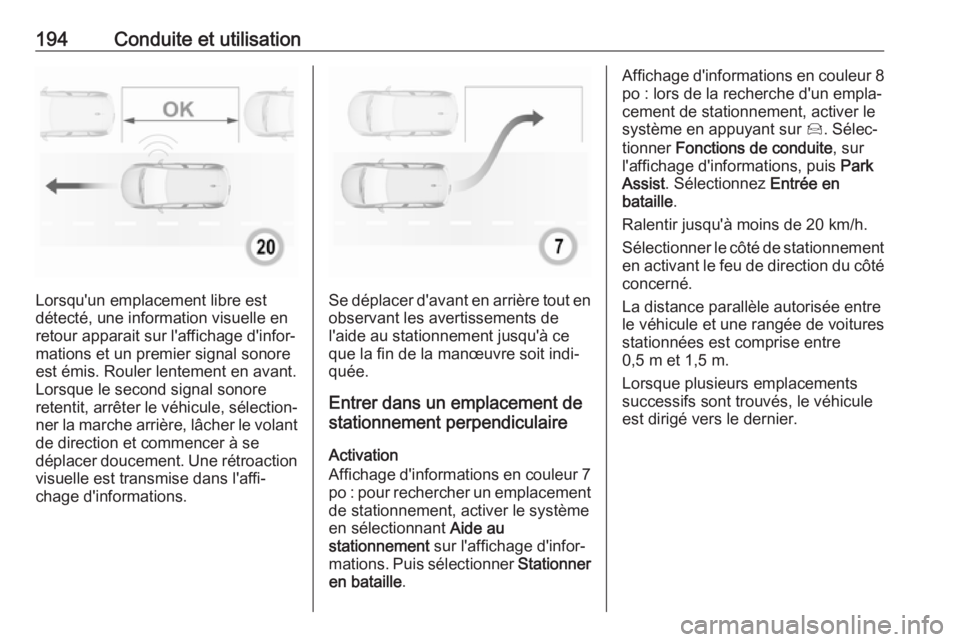

Lorsqu'un emplacement libre est
détecté, une information visuelle en
retour apparait sur l'affichage d'infor‐
mations et un premier signal sonore
est émis. Rouler lentement en avant. Lorsque le second signal sonore
retentit, arrêter le véhicule, sélection‐ ner la marche arrière, lâcher le volant
de direction et commencer à se
déplacer doucement. Une rétroaction
visuelle est transmise dans l'affi‐

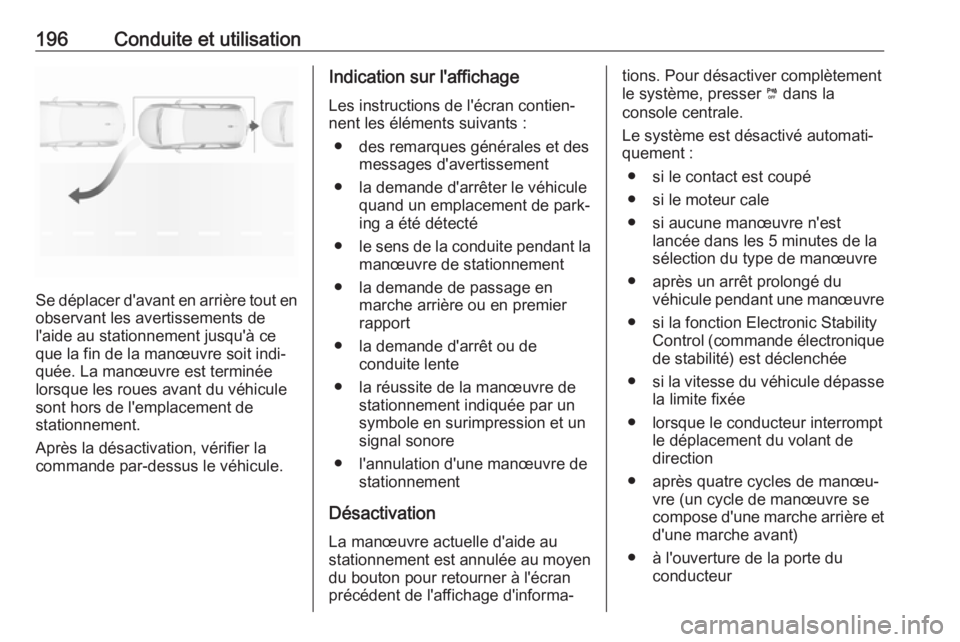

chage d'informations.Se déplacer d'avant en arrière tout en observant les avertissements de
l'aide au stationnement jusqu'à ce
que la fin de la manœuvre soit indi‐
quée.
Entrer dans un emplacement de
stationnement perpendiculaire
Activation
Affichage d'informations en couleur 7 po : pour rechercher un emplacement de stationnement, activer le système
en sélectionnant Aide au
stationnement sur l'affichage d'infor‐
mations. Puis sélectionner Stationner
en bataille .
Affichage d'informations en couleur 8
po : lors de la recherche d'un empla‐
cement de stationnement, activer le
système en appuyant sur Í. Sélec‐
tionner Fonctions de conduite , sur
l'affichage d'informations, puis Park
Assist . Sélectionnez Entrée en
bataille .
Ralentir jusqu'à moins de 20 km/h.
Sélectionner le côté de stationnement en activant le feu de direction du côté concerné.
La distance parallèle autorisée entre
le véhicule et une rangée de voitures
stationnées est comprise entre
0,5 m et 1,5 m.
Lorsque plusieurs emplacements
successifs sont trouvés, le véhicule
est dirigé vers le dernier.

Conduite et utilisation195
Lorsqu'un emplacement libre est
détecté, une information visuelle en
retour apparait sur l'affichage d'infor‐
mations et un signal sonore est émis.
Arrêter le véhicule, sélectionner la
marche arrière, lâcher le volant de
direction et commencer à se déplacer sans dépasser 7 km/h.Se déplacer d'avant en arrière
comme demandé en observant les
avertissements de l'aide au station‐
nement et en prêtant attention aux
signaux sonores jusqu'à ce que la fin
de la manœuvre soit indiquée. À la fin, $ s'éteint au combiné d'instru‐
ments.
Pendant la manœuvre de stationne‐
ment, le système est automatique‐
ment désactivé une fois que l'arrière
du véhicule se trouve à 50 cm d'un
obstacle.
Sortir d'un emplacement de
stationnement parallèle
Activation
Affichage d'informations en couleur 7 po : en quittant un emplacement de
stationnement parallèle, activer le
système en sélectionnant Aide au
stationnement sur l'affichage d'infor‐
mations. Puis sélectionner Sortir d'un
stationnement en créneau .
Affichage d'informations en couleur 8 po : en quittant un emplacement de
stationnement parallèle, activer le
système en appuyant sur Í. Sélec‐
tionner Fonctions de conduite , sur
l'affichage d'informations, puis Park
Assist . Sélectionnez Sortie en
créneau .
Sélectionner le côté de sortie en acti‐ vant le feu de direction concerné.
Engager la marche arrière ou un
rapport avant, lâcher le volant et
commencer à se déplacer sans
dépasser 5 km/h.

196Conduite et utilisation
Se déplacer d'avant en arrière tout enobservant les avertissements de
l'aide au stationnement jusqu'à ce
que la fin de la manœuvre soit indi‐
quée. La manœuvre est terminée
lorsque les roues avant du véhicule
sont hors de l'emplacement de
stationnement.
Après la désactivation, vérifier la commande par-dessus le véhicule.
Indication sur l'affichage
Les instructions de l'écran contien‐
nent les éléments suivants :
● des remarques générales et des messages d'avertissement
● la demande d'arrêter le véhicule quand un emplacement de park‐
ing a été détecté
● le sens de la conduite pendant la
manœuvre de stationnement
● la demande de passage en marche arrière ou en premier
rapport
● la demande d'arrêt ou de conduite lente
● la réussite de la manœuvre de stationnement indiquée par un
symbole en surimpression et un
signal sonore
● l'annulation d'une manœuvre de stationnement
Désactivation
La manœuvre actuelle d'aide au
stationnement est annulée au moyen du bouton pour retourner à l'écran
précédent de l'affichage d'informa‐tions. Pour désactiver complètement
le système, presser ¼ dans la
console centrale.
Le système est désactivé automati‐
quement :
● si le contact est coupé
● si le moteur cale
● si aucune manœuvre n'est lancée dans les 5 minutes de la
sélection du type de manœuvre
● après un arrêt prolongé du véhicule pendant une manœuvre
● si la fonction Electronic Stability Control (commande électronique
de stabilité) est déclenchée
● si la vitesse du véhicule dépasse
la limite fixée
● lorsque le conducteur interrompt le déplacement du volant de
direction
● après quatre cycles de manœu‐ vre (un cycle de manœuvre secompose d'une marche arrière et d'une marche avant)
● à l'ouverture de la porte du conducteur

Conduite et utilisation197● si l'une des roues avant rencon‐tre un obstacle
● en terminant avec succès la manœuvre de stationnement
La désactivation par le conducteur ou
par le système pendant la manœuvre
s'affiche. De plus, un signal sonore
retentit.
Le système est désactivé automati‐
quement en tirant une remorque
connectée électriquement, un
support de vélo, etc.
S'adresser à votre concessionnaire
pour désactiver le système pour une
longue période.
Défaillance
En cas de défaillance, un message s'affiche dans l'affichage d'informa‐
tions en couleurs, accompagné d'un
signal sonore.
En cas de défaillance de direction
assistée, H s'allume et un
message est affiché sur le centre d'in‐
formations du conducteur.9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité (p.
ex. véhicules tout terrain, fourgon‐
nette, camionnette). L'identifica‐
tion d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais alignement mécanique ou un bruit
acoustique externe (de faux avertis‐
sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par

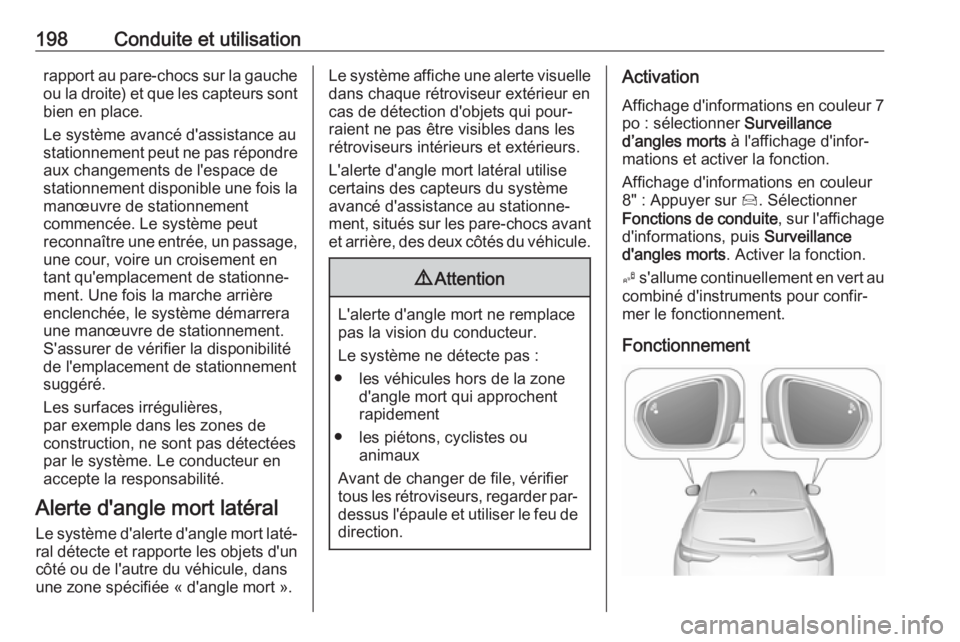

198Conduite et utilisationrapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la
manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage, une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort laté‐ ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
L'alerte d'angle mort latéral utilise
certains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le feu de
direction.
Activation
Affichage d'informations en couleur 7 po : sélectionner Surveillance
d’angles morts à l'affichage d'infor‐
mations et activer la fonction.
Affichage d'informations en couleur
8" : Appuyer sur Í. Sélectionner
Fonctions de conduite , sur l'affichage
d'informations, puis Surveillance
d'angles morts . Activer la fonction.
B s'allume continuellement en vert au
combiné d'instruments pour confir‐
mer le fonctionnement.
Fonctionnement
