OPEL GRANDLAND X 2019 Ohjekirja (in Finnish)

Auton hoito209

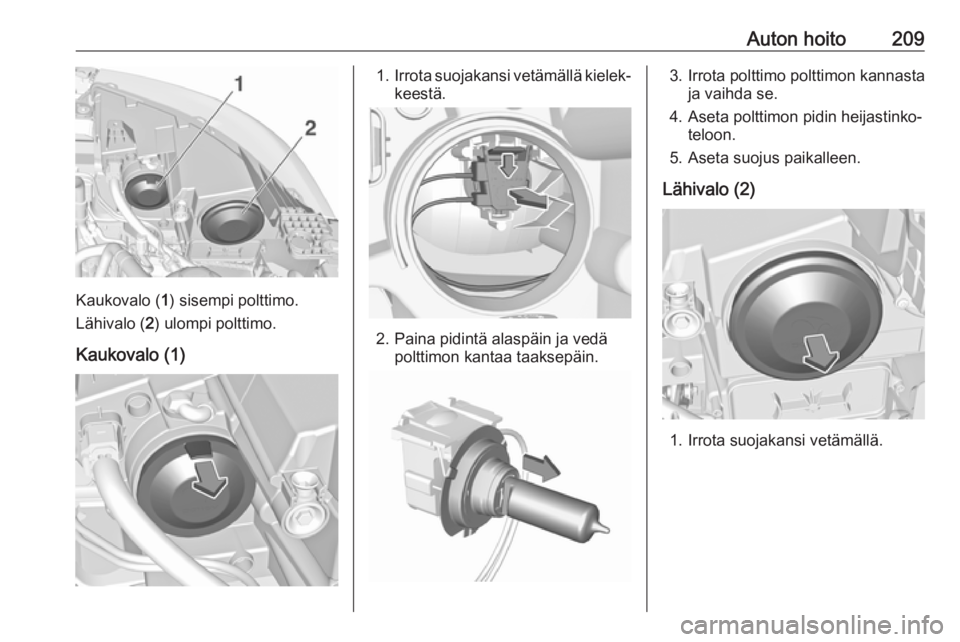

Kaukovalo (1) sisempi polttimo.
Lähivalo ( 2) ulompi polttimo.
Kaukovalo (1)
1. Irrota suojakansi vetämällä kielek‐
keestä.
2. Paina pidintä alaspäin ja vedä polttimon kantaa taaksepäin.
3. Irrota polttimo polttimon kannasta ja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Aseta suojus paikalleen.
Lähivalo (2)
1. Irrota suojakansi vetämällä.

210Auton hoito
2. Paina pidintä ylöspäin ja vedäpolttimon kantaa taaksepäin.
3. Irrota polttimo polttimon kannasta ja vaihda se.
4. Aseta polttimon pidin heijastinko‐teloon.
5. Aseta suojus paikalleen.
Etusuuntavilkut
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etusumuvalot Vaihdata lamput korjaamolla.Takavalot
Takavalot, päiväajovalot ja lisäjarru‐
valo ovat LED-valoja. Jos niissä ilme‐
nee häiriöitä, vaihdata LED-valot korjaamossa.
Valoasennelma korissa
1. Avaa takaluukku ja irrota kannen pidin kyseiseltä puolelta.

Auton hoito211

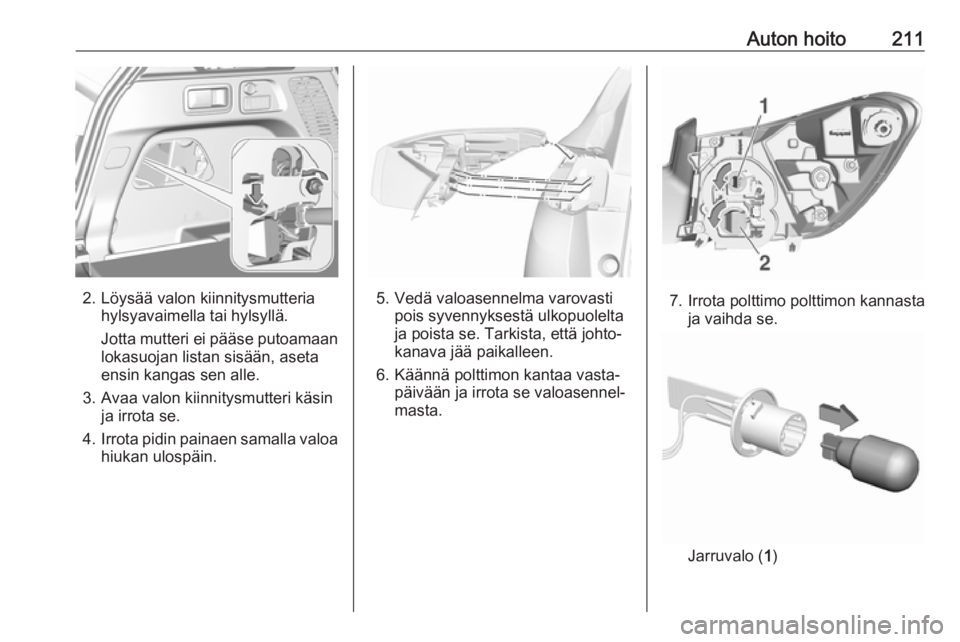

2. Löysää valon kiinnitysmutteriahylsyavaimella tai hylsyllä.
Jotta mutteri ei pääse putoamaan
lokasuojan listan sisään, aseta
ensin kangas sen alle.
3. Avaa valon kiinnitysmutteri käsin ja irrota se.
4. Irrota pidin painaen samalla valoa
hiukan ulospäin.5. Vedä valoasennelma varovasti pois syvennyksestä ulkopuolelta
ja poista se. Tarkista, että johto‐
kanava jää paikalleen.
6. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.7. Irrota polttimo polttimon kannasta ja vaihda se.

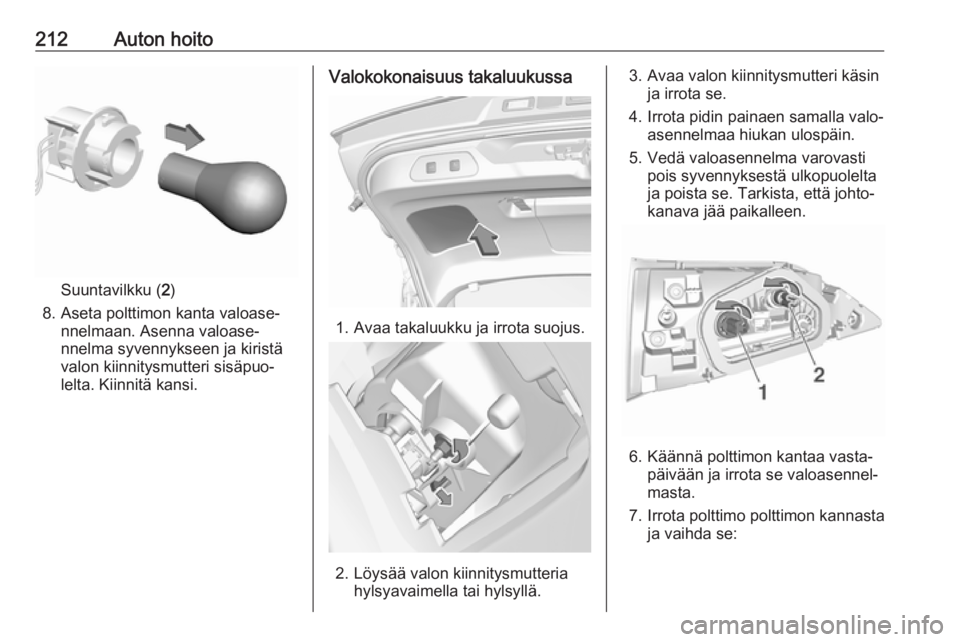

Jarruvalo ( 1)

212Auton hoito
Suuntavilkku (2)
8. Aseta polttimon kanta valoase‐ nnelmaan. Asenna valoase‐
nnelma syvennykseen ja kiristä
valon kiinnitysmutteri sisäpuo‐
lelta. Kiinnitä kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojus.
2. Löysää valon kiinnitysmutteria hylsyavaimella tai hylsyllä.
3. Avaa valon kiinnitysmutteri käsinja irrota se.
4. Irrota pidin painaen samalla valo‐ asennelmaa hiukan ulospäin.
5. Vedä valoasennelma varovasti pois syvennyksestä ulkopuolelta
ja poista se. Tarkista, että johto‐
kanava jää paikalleen.
6. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
7. Irrota polttimo polttimon kannasta ja vaihda se:

Auton hoito213

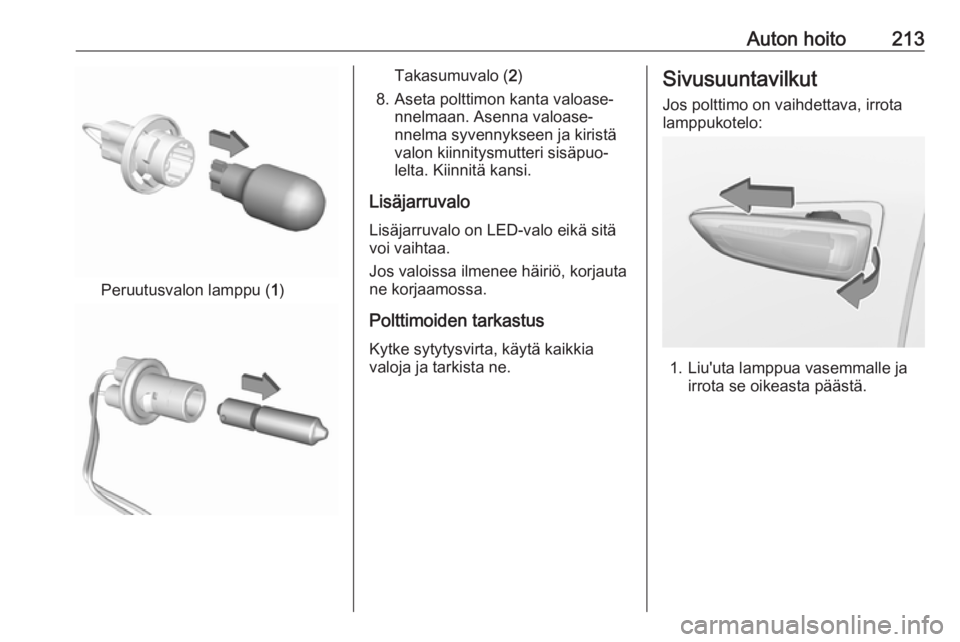

Peruutusvalon lamppu (1)
Takasumuvalo ( 2)
8. Aseta polttimon kanta valoase‐ nnelmaan. Asenna valoase‐
nnelma syvennykseen ja kiristä
valon kiinnitysmutteri sisäpuo‐
lelta. Kiinnitä kansi.
Lisäjarruvalo Lisäjarruvalo on LED-valo eikä sitä
voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

214Auton hoito
2. Käännä polttimon kantaa myötä‐päivään ja poista se kotelosta.
3. Irrota polttimo polttimon kannasta ja vaihda se.
4. Aseta polttimon kanta paikalleenja kierrä vastapäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Sisävalot Vaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistusSähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

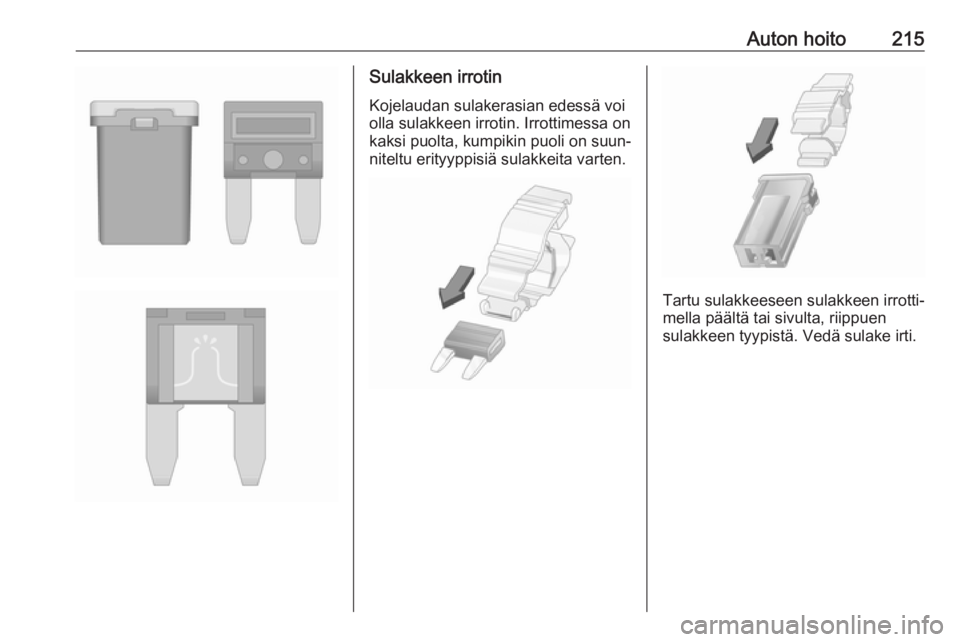

Auton hoito215Sulakkeen irrotinKojelaudan sulakerasian edessä voi
olla sulakkeen irrotin. Irrottimessa on
kaksi puolta, kumpikin puoli on suun‐
niteltu erityyppisiä sulakkeita varten.
Tartu sulakkeeseen sulakkeen irrotti‐
mella päältä tai sivulta, riippuen
sulakkeen tyypistä. Vedä sulake irti.

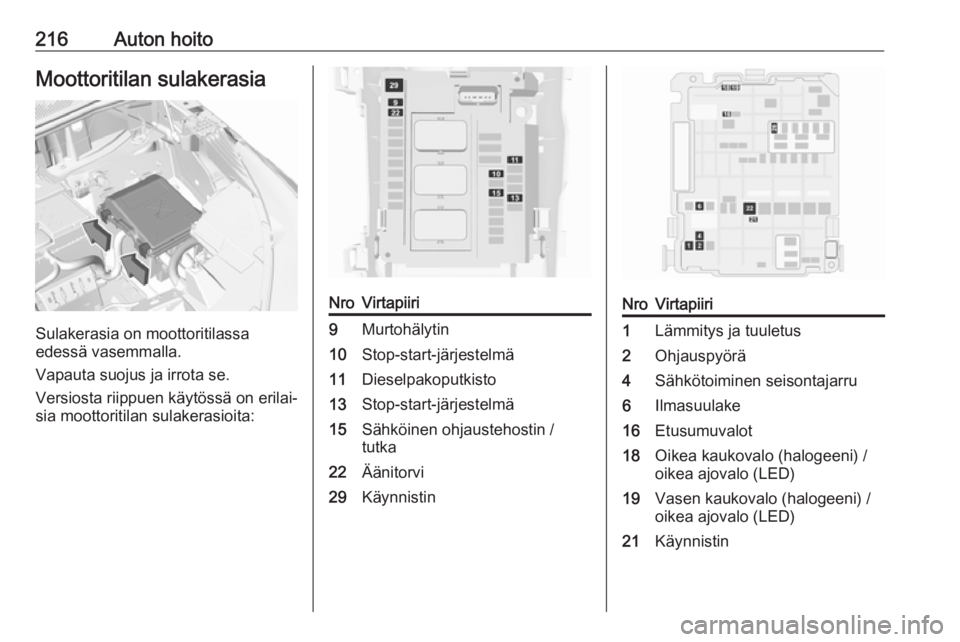

216Auton hoitoMoottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
Versiosta riippuen käytössä on erilai‐
sia moottoritilan sulakerasioita:
NroVirtapiiri9Murtohälytin10Stop-start-järjestelmä11Dieselpakoputkisto13Stop-start-järjestelmä15Sähköinen ohjaustehostin /
tutka22Äänitorvi29KäynnistinNroVirtapiiri1Lämmitys ja tuuletus2Ohjauspyörä4Sähkötoiminen seisontajarru6Ilmasuulake16Etusumuvalot18Oikea kaukovalo (halogeeni) /
oikea ajovalo (LED)19Vasen kaukovalo (halogeeni) /
oikea ajovalo (LED)21Käynnistin

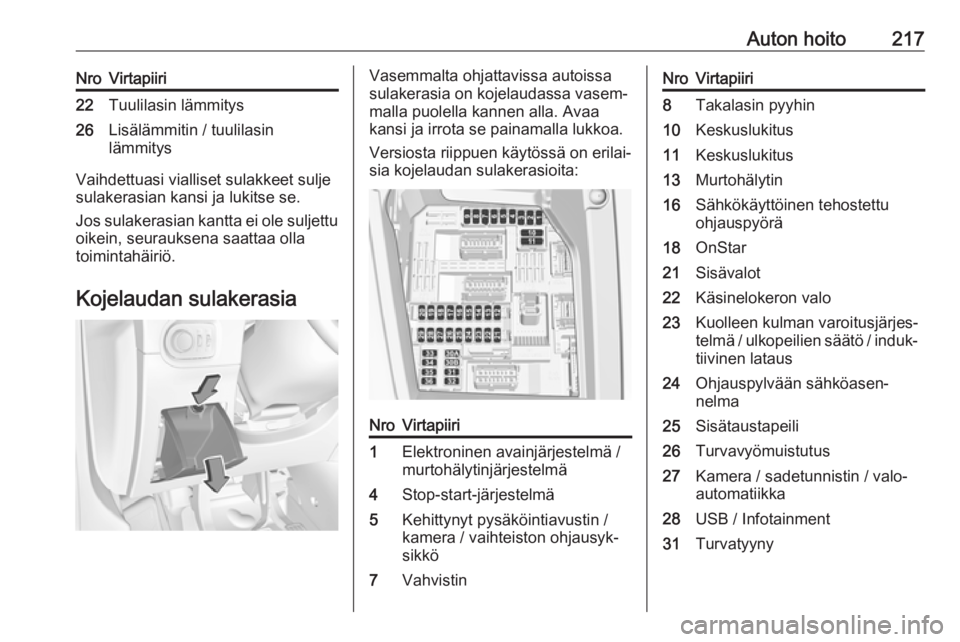

Auton hoito217NroVirtapiiri22Tuulilasin lämmitys26Lisälämmitin / tuulilasin
lämmitys
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja lukitse se.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa vasem‐
malla puolella kannen alla. Avaa
kansi ja irrota se painamalla lukkoa.
Versiosta riippuen käytössä on erilai‐
sia kojelaudan sulakerasioita:NroVirtapiiri1Elektroninen avainjärjestelmä /
murtohälytinjärjestelmä4Stop-start-järjestelmä5Kehittynyt pysäköintiavustin /
kamera / vaihteiston ohjausyk‐
sikkö7VahvistinNroVirtapiiri8Takalasin pyyhin10Keskuslukitus11Keskuslukitus13Murtohälytin16Sähkökäyttöinen tehostettu
ohjauspyörä18OnStar21Sisävalot22Käsinelokeron valo23Kuolleen kulman varoitusjärjes‐
telmä / ulkopeilien säätö / induk‐ tiivinen lataus24Ohjauspylvään sähköasen‐
nelma25Sisätaustapeili26Turvavyömuistutus27Kamera / sadetunnistin / valo‐
automatiikka28USB / Infotainment31Turvatyyny

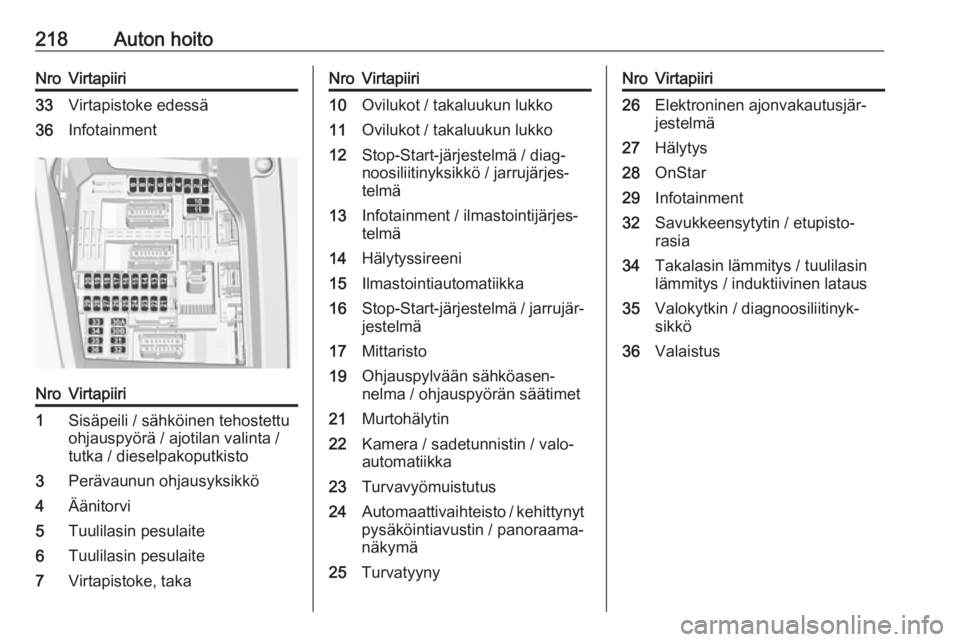

218Auton hoitoNroVirtapiiri33Virtapistoke edessä36InfotainmentNroVirtapiiri1Sisäpeili / sähköinen tehostettu
ohjauspyörä / ajotilan valinta /
tutka / dieselpakoputkisto3Perävaunun ohjausyksikkö4Äänitorvi5Tuulilasin pesulaite6Tuulilasin pesulaite7Virtapistoke, takaNroVirtapiiri10Ovilukot / takaluukun lukko11Ovilukot / takaluukun lukko12Stop-Start-järjestelmä / diag‐
noosiliitinyksikkö / jarrujärjes‐
telmä13Infotainment / ilmastointijärjes‐
telmä14Hälytyssireeni15Ilmastointiautomatiikka16Stop-Start-järjestelmä / jarrujär‐ jestelmä17Mittaristo19Ohjauspylvään sähköasen‐
nelma / ohjauspyörän säätimet21Murtohälytin22Kamera / sadetunnistin / valo‐
automatiikka23Turvavyömuistutus24Automaattivaihteisto / kehittynyt
pysäköintiavustin / panoraama‐
näkymä25TurvatyynyNroVirtapiiri26Elektroninen ajonvakautusjär‐
jestelmä27Hälytys28OnStar29Infotainment32Savukkeensytytin / etupisto‐
rasia34Takalasin lämmitys / tuulilasin
lämmitys / induktiivinen lataus35Valokytkin / diagnoosiliitinyk‐
sikkö36Valaistus
